«Птиц водоплавающий»: часы-«конструктор» на калибре HZ9310A

Что ж, рано или поздно это должно было случиться — желание собрать самому механические часы «как нравится». При этом часоголиком я никогда себя не считал, таскал то всем знакомые «скамейки» (потому что на работе разбить не жалко), то «умные» часы (и понял, что мне их «умность» вообще не нужна)… В общем, как-то так.


Начало болезни было классическим по симптомам: допустим, берем «Молнию», засовываем ее в корпус а-ля PAM… Стоп, нет. Во-первых, идея вставлять в наручные часы механизм 3602 без противоударного баланса — мягко говоря, так себе (хотя это и национальный вид спорта, как в свое время чопперы из «Уралов» варили), а калибр 3603, где противоударный баланс таки появился, в Челябинске делали уже отнюдь не в лучшие годы.
К счастью, клоны Unitas/ETA 6497/6498 китайцы клепают как заведенные, но с доставкой из Китая дешевле «возможно-не-убитой» «Молнии» с Авито. Ибо их как раз в силу национального спорта уже под марьяж скупают массово, хе-хе. Причем «китаеЕТЫ» — это не только хорошо известные Seagull ST3600/3620, но и целое «девятое» семейство от Hangzhou Watch Company — вон какое.

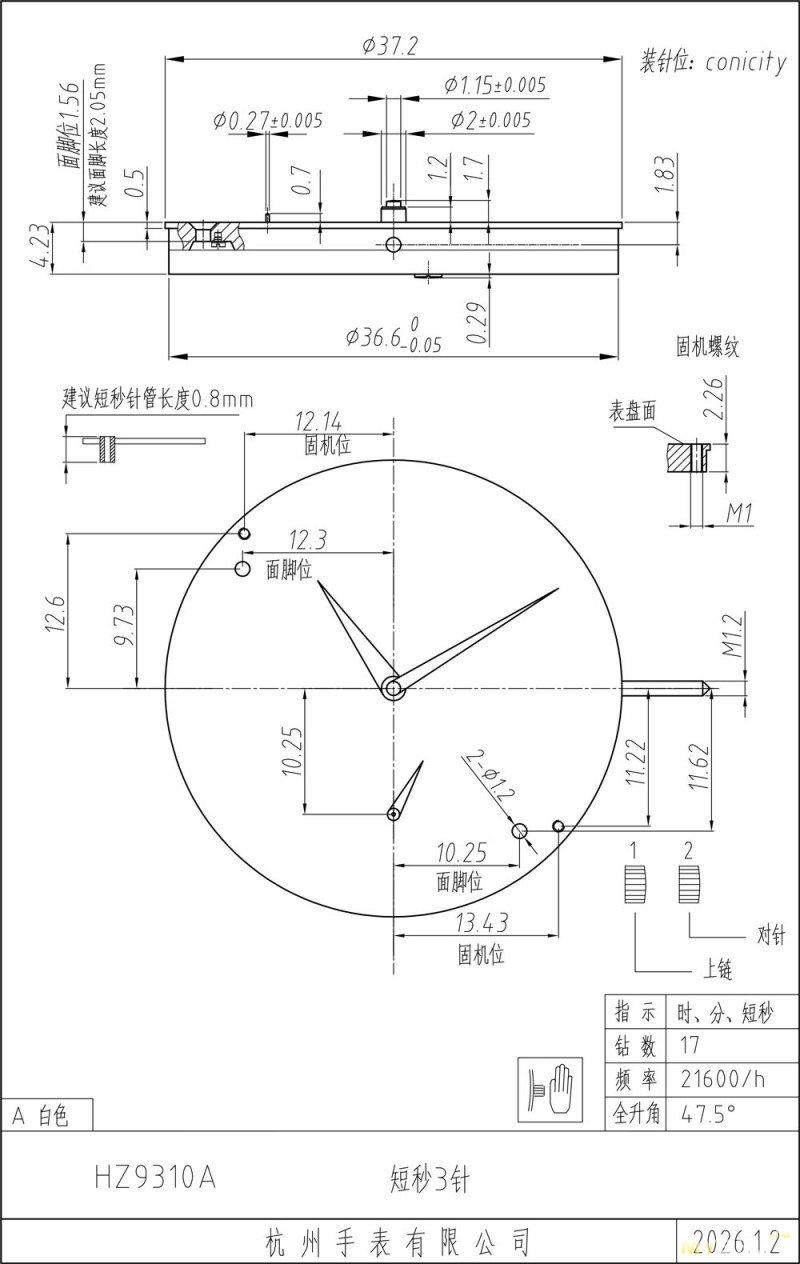

Поскольку всевозможной цыганщины не хотелось вовсе, остановился на самом простом варианте с секундой «на 6» — 9310A.

Калибр в целом весьма удачный (не зря живет столько лет во всех своих ипостасях): простой, большой, а как «учебная парта» для ковыряния часов вообще, по-моему, один из лучших.

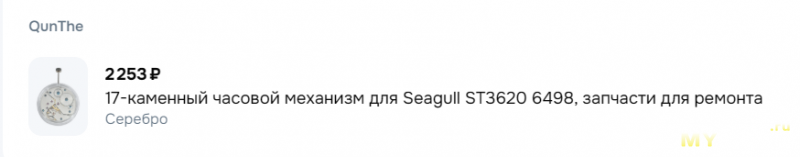

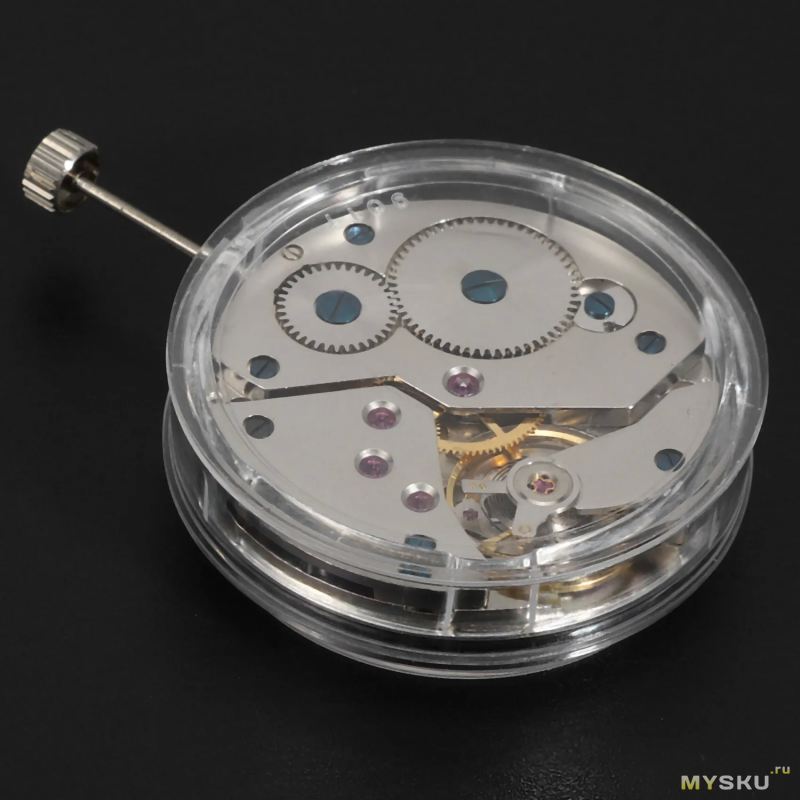

Механизм был куплен на «Озоне» (с тех пор несколько подорожал). Что характерно — продавали его именно как Seagull (это лаоваям знакомее), хотя это как раз Hangzhou — отсутствие характерной для ST36 «женевской волны» и градусник без указателя и шкалы недвусмысленны. Что неудивительно, ибо ST3620 сам Seagull-то сейчас не продает.

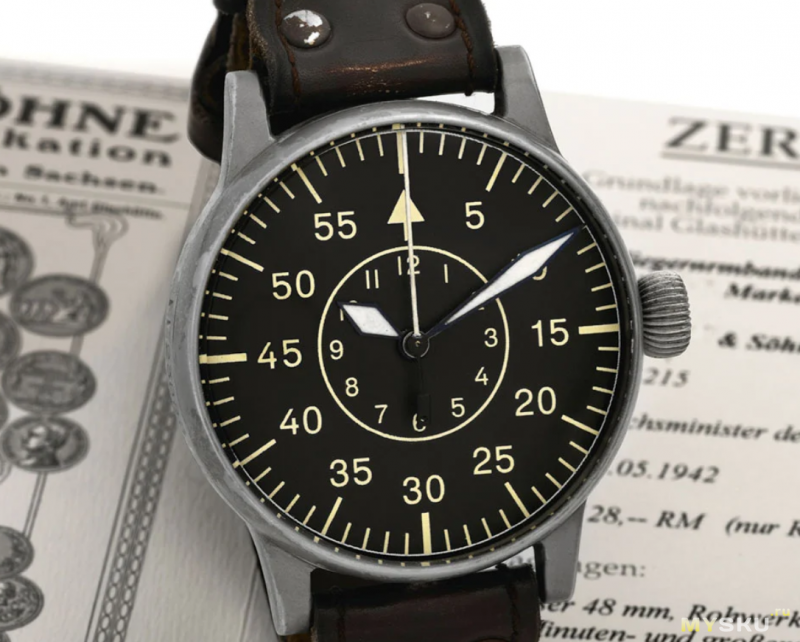

Что ж, теперь можно выбрать циферблат. Их китайцы клепают на любой вкус — остановился на «а-ля Beobachtungsuhren Тип B», с секундным цифером «на 6». Нарушение канона, конечно, но собирать на калибре с центральной секундой, как положено, уже бы потребовало бегать к токарям за переходниками под другой калибр. (Учитывая, что сам с 17 лет когда-то энное время за станками от 16Б16 до 1М65 простоял — идея платить токарям сильно повышает температуру пятой точки). Хотя, конечно, «совсем канон» на каком-нибудь не менее народном Seiko NH38 вполне можно собрать. Когда-нибудь.

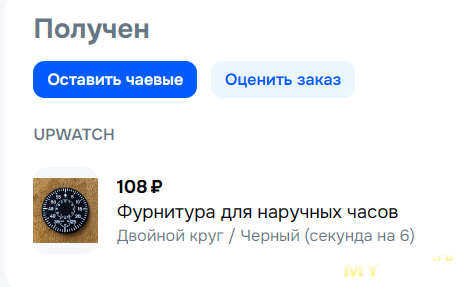

Циферблат с люмом обошелся в 108 рублей (и буквально через пару дней подорожал до 700 с лишним — повезло). По иронии судьбы и доставки, он и пришел самым первым.

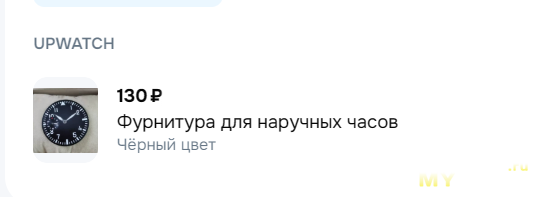

Стрелки оказалось купить дешевле… вместе с еще одним циферблатом у того же продавца. Впрочем, второй циферблат все равно был нужен: корпуса, рассчитанные на 39 мм, мне как-то не понравились, решил взять более компактный. Но при этом циферблат придется уменьшать в диаметре, так что будет на чем потренироваться. У нас тут DIY или «отнес запчасти мастеру на сборку», в самом деле?

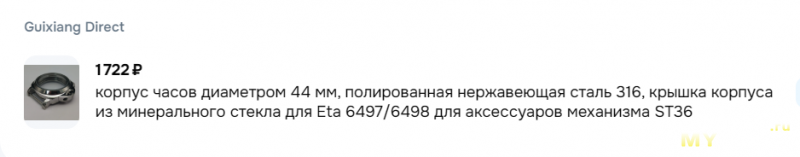

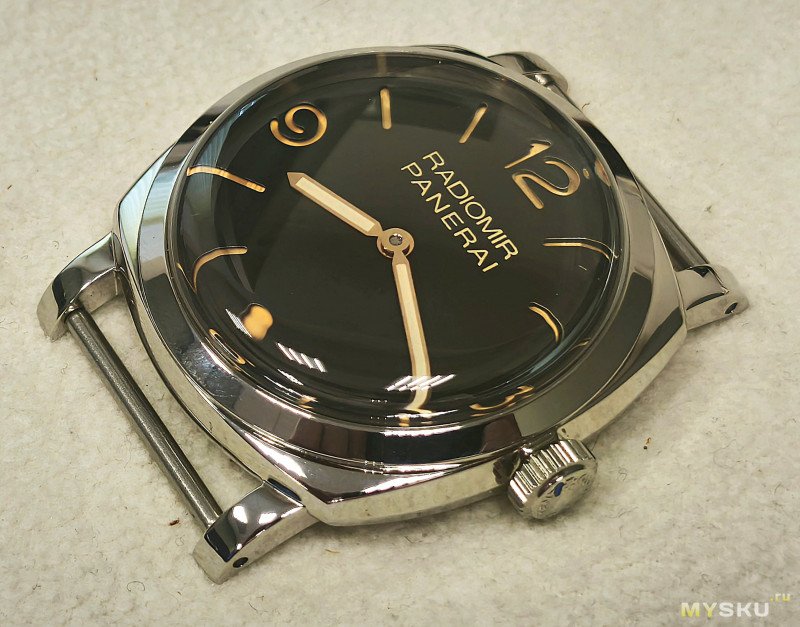

Ну, а корпус — традиционный панераевский. Собственно, поэтому и проект получил название «Птиц водоплавающий». Открытую корону не хотелось, хотя она и удобнее. Я себя знаю — могу и снести ненароком.
Опять-таки под клон старого доброго 6498 он так и просится, если учесть, что «панераевские» калибры OP I и OP II, так старательно (прямо инвиктой запахло) расписанные надписями Panerai — не что иное, как все та же ETA.

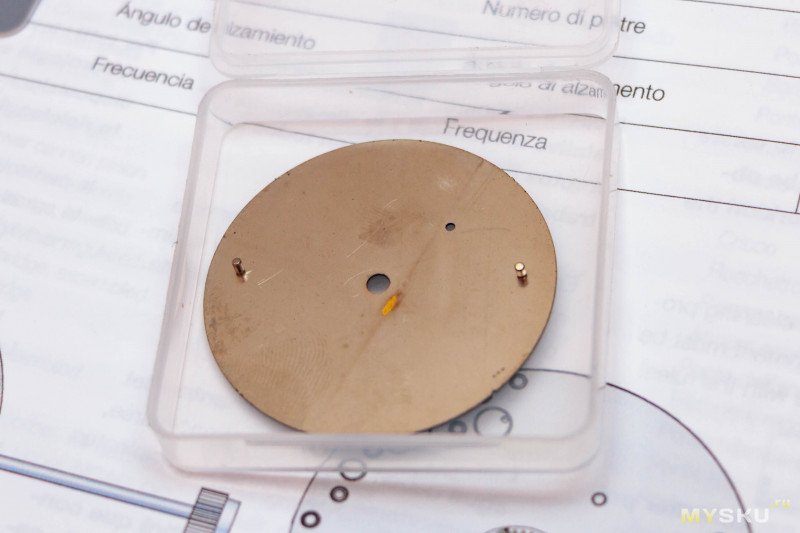

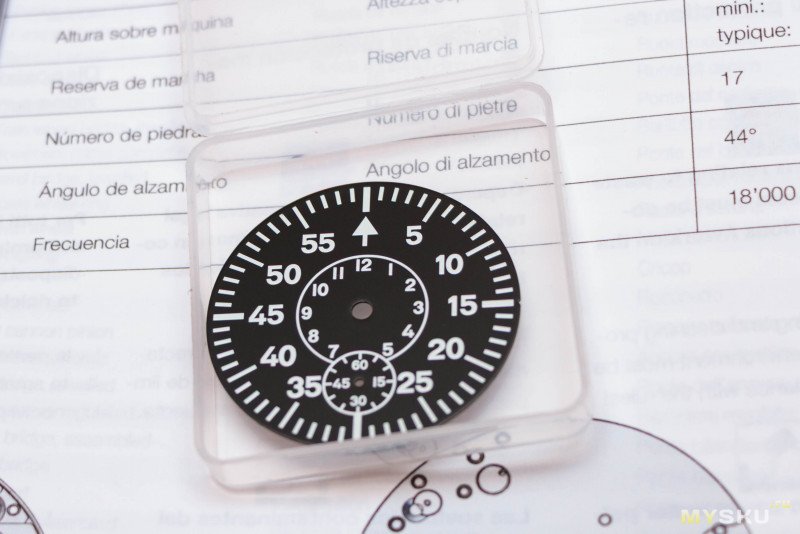

Итак, раз первым пришел циферблат, с него и начнем. Упаковка — бумажка, пластиковый бокс, пупырка, картонная коробка. Дошло нормально, без повреждений.

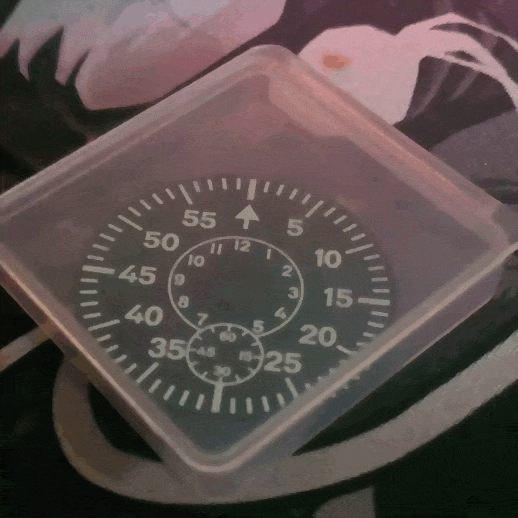

Люминофором прокрашен весь. При засветке фонариком люминофор моментально вспыхивает так, что свечение хорошо видно даже днем, но, естественно, яркость быстро падает.

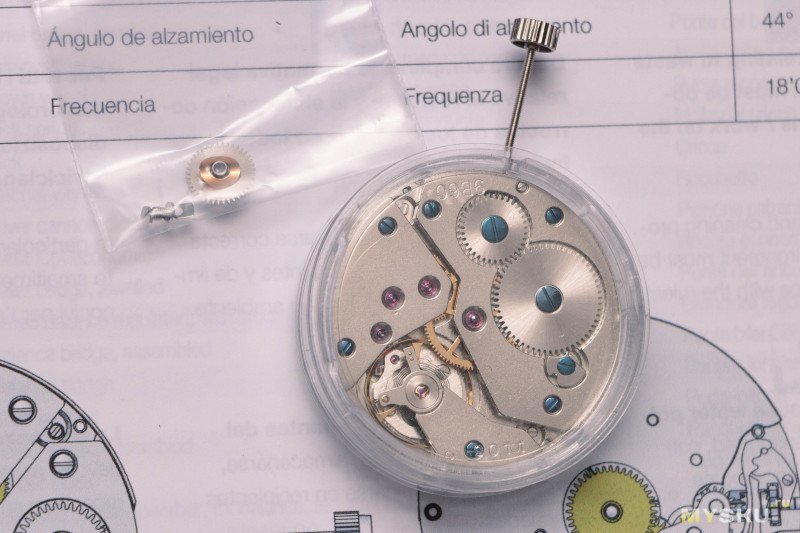

Дальше приехала «начинка», буквально на следующий день. Как говорят швейцарцы неудобоваримым для русского уха образом — ebauche.

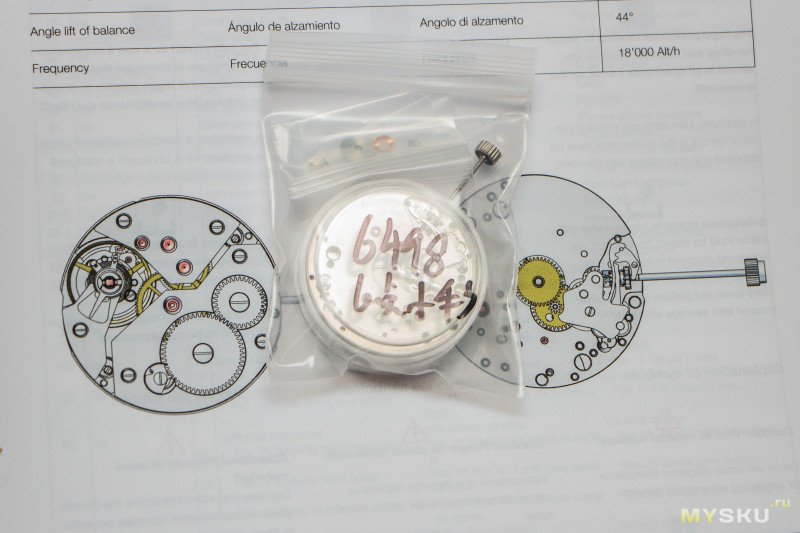

Упаковка — картонная коробка сильно оверсайз (почему коробки у меня давно не попадают в кадр, станет понятно в самом конце), много пупырки, капсула и отдельный пакетик с часовым трибом, шайбой и креплениями в корпус. Пакетик с капсулой утверждает, что это — 6498)))

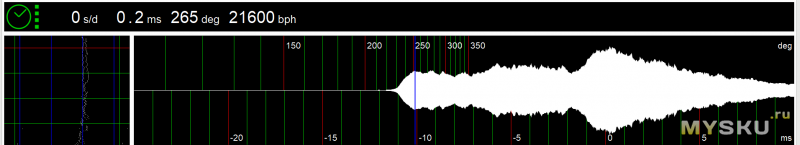

Ради интереса запустил механику — увиденному в Watch Accuracy Meter не сильно удивился. Ход-то китайцы настроили, и даже вполне, а вот выкачка ожидаемо не фонтан. Амплитуду посчитало жирновато — возможно, что указанными производителем 47,5 градусами подъема и не пахнет (хотя в программе все равно не выставить дробный размер, использовал 48).

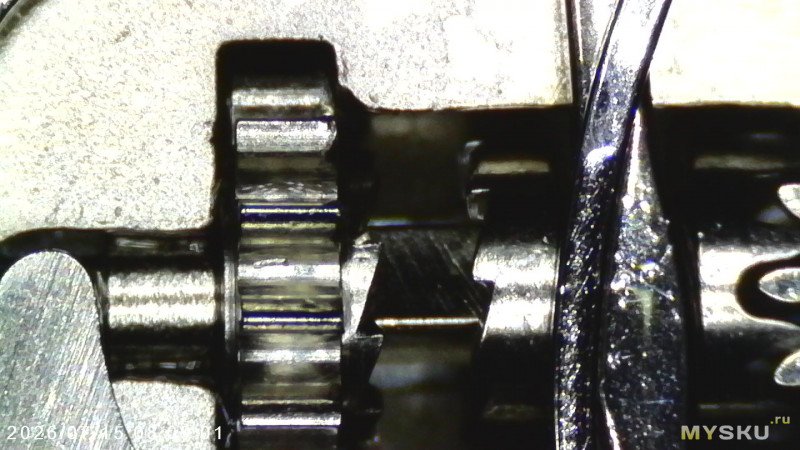

Ну и, естественно, перевод стрелок работает так туго, что и гадать нечего — минутный триб посажен на сухую.

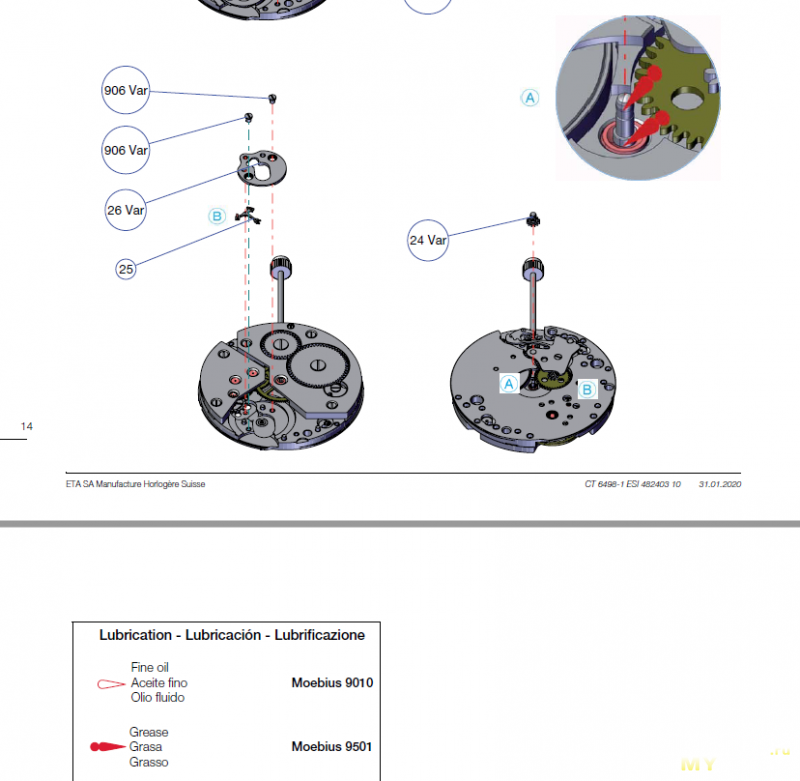

А, ладно, все равно перебирать — своим кривым рукам я все же доверяю больше, чем китайским) Если в камнях еще было масло, то на остальные точки смазки китайцы, естественно, того. Поскольку я не имею отношений с дочкой миллионера, набор смазок брал у родимой «Микромеханики» (и то дорого, но все не Moebius).
Так как процесс репассажа для таких калибров расписан в сети сто раз, особо перегружать фотографиями текст не буду, да и не очень удобно орудовать с фотоаппаратом, когда все разложено на мелкую требуху. А под цифроскопом мешает нормально работать отвертками он сам.

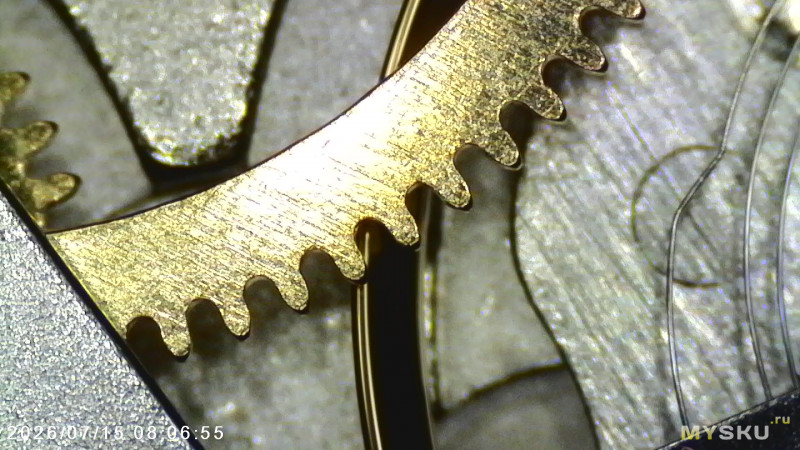

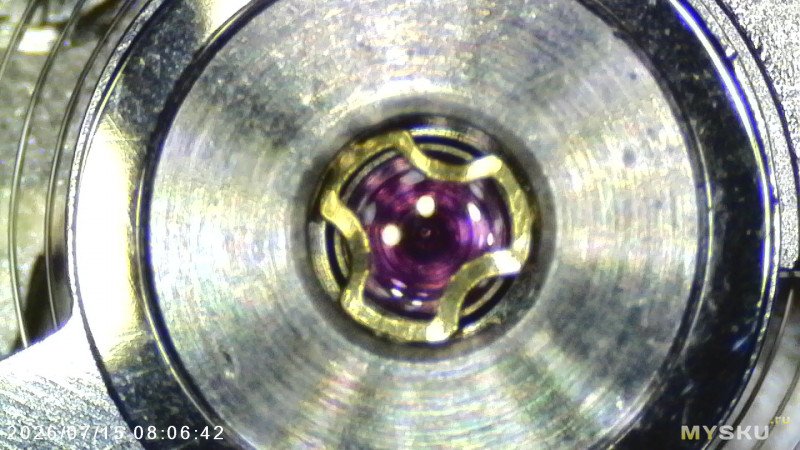

Собираем, даем механизму отлежаться сутки на ходу, настраиваем ход и выкачку. Тут цифроскоп снова выручил — смещения колонки и градусника нужны очень маленькие, чуть в сторону — и ход улетает на десяток секунд. Стартует после репассажа уже с полоборота короны. Строим ход в разных положениях. Здесь важнее всего то, в каком часы проводят больше всего времени, естественно. Поскольку уже давно вниз короной часы бывают только при гулянии пса и походах в магазины, основные положения часов — циферблатом вверх, «6 часов вверх», затем уже «9 часов вверх».

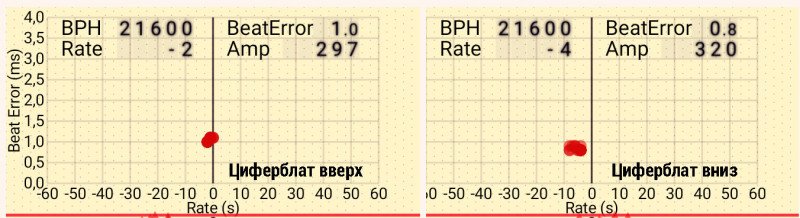

Получаем вот так:
Чувствительность к пространственному положению баланса у этого калибра высокая — непосредственно при манипуляциях резко начинает бросать в плюс и минус, устаканивается достаточно долго. В основных положениях вывел практически всегда в ноль при допустимой выкачке, а вот класть на циферблат их не стоит — начинают солидно спешить. Ну, на сертификат COSC никто и не замахивался...)
Как раз прошло время, и приехал второй циферблат со стрелками. Заказывал в одном месте и одновременно, а разница в доставке — больше недели. Бывает-с.
Ну, тут закавыка была ожидаема: часовая стрелка для моего циферблата длинновата, но, увы, подходящих по длине «ромбов» не нашел. Мораль? Правильно, надо ее под микроскопом подрезать и заново покрасить люминофором. Благо что она плоская. Это оставим на потом (временное, сами знаете, имеет свойство превращаться в постоянное).

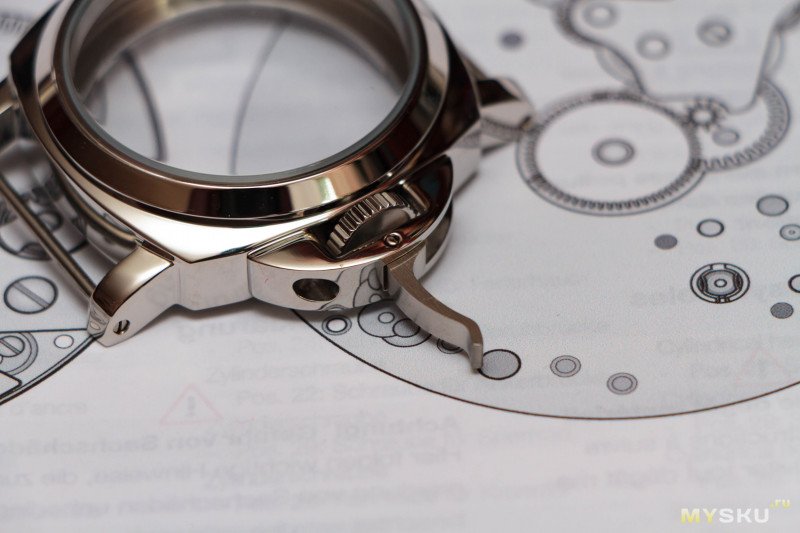

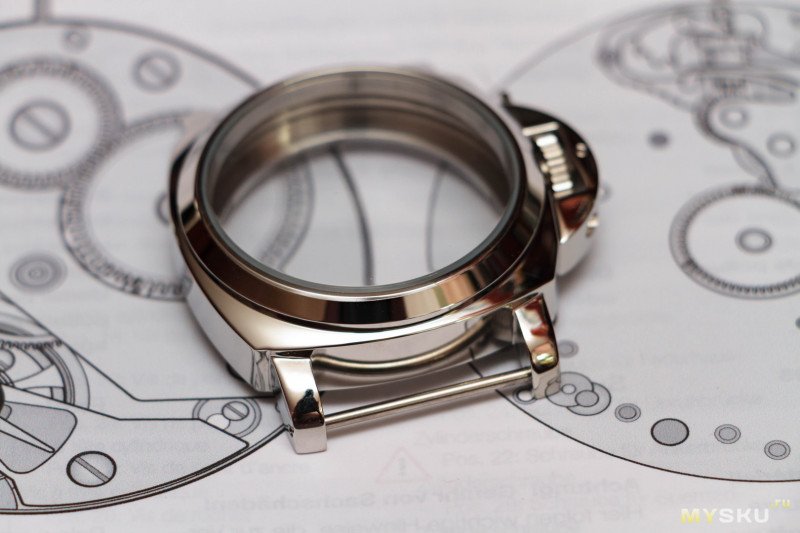

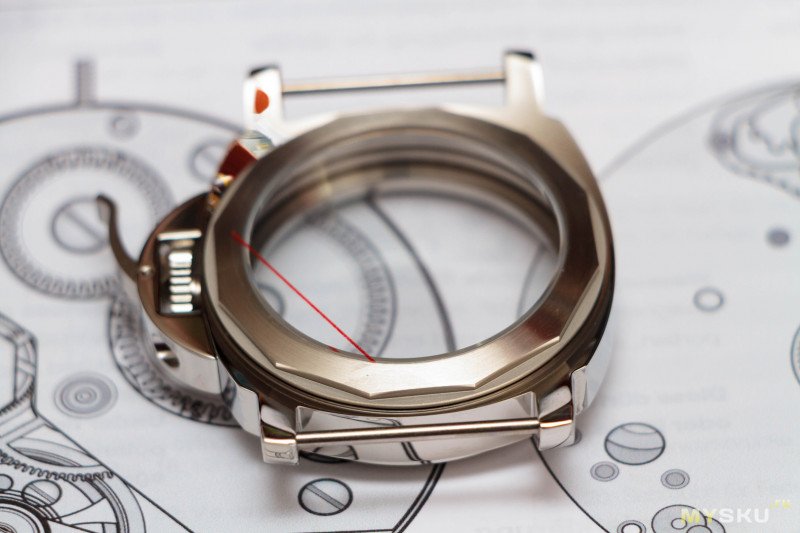

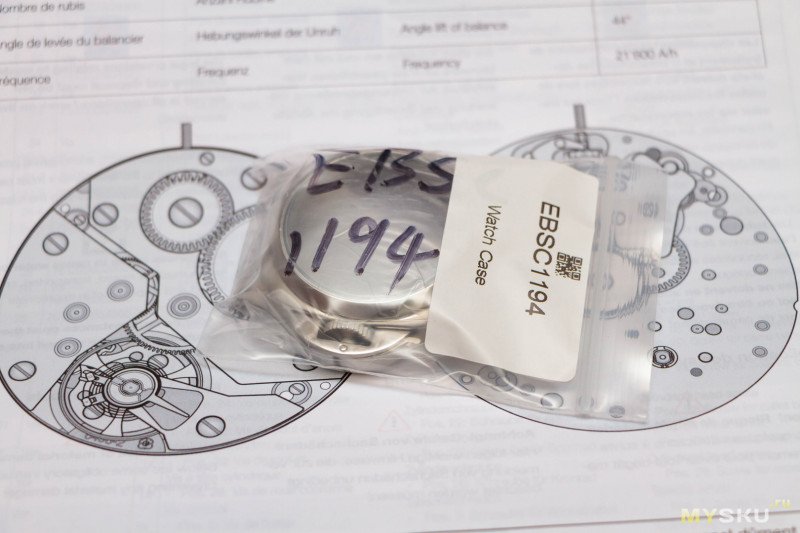

И, наконец, корпус. Заказывал с запасом по времени все (начиная с мая), надеясь собрать себе подарок на 40 лет в середине июля… Ага, в качестве подарка его только выпустила таможня на ДР. Все, почти как и хотелось. Почему «почти»? Потому что нет ни одной надписи (даже «REG TM» на скобе), но крышку предпочел бы глухую. Уже третья по счету одинаковая коробка с пупыркой внутри, распаковываем…

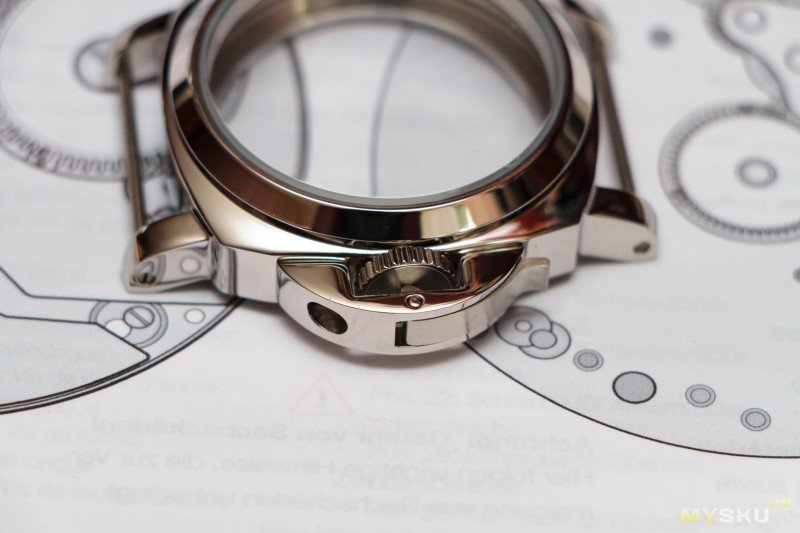

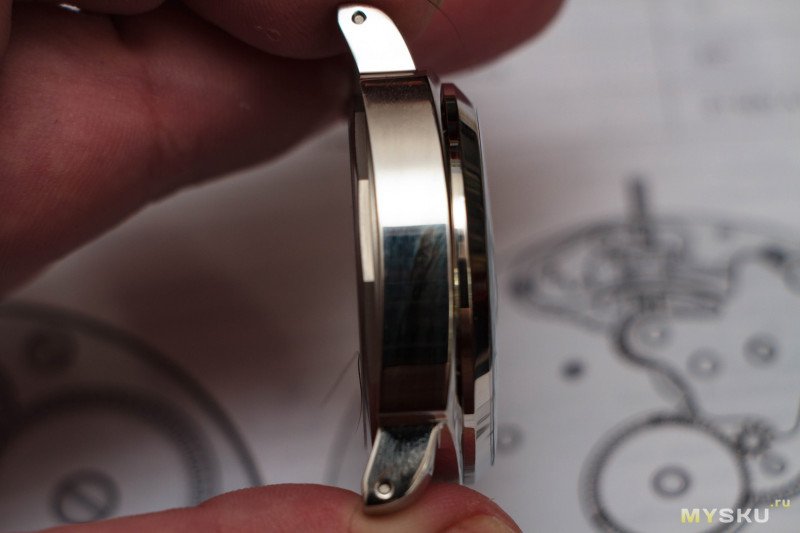

Корпус и крышка — честная нержавейка, стекла минеральные. (Отличить нержавейку от столь любимых китайцами недосплавов легко — из-за значительно меньшей теплопроводности нержавейка быстро «теплеет» при касании, в то время как тот же ЦАМ «холоднее» наощупь). Прокладка в короне и кольцо на крышке на месте, рычаг без ролика. Что, конечно, минус, но за такие деньги ожидаемо. Шпильки — резьбовые, диаметром 2 мм, под ремень 24 мм. Видимая часть циферблата — 33,5 мм. Для выбранного циферблата это маловато, минутные метки будет почти не видно, но куда деваться — или брать корпус больше (а 47 мм как-то уже перебор, по-моему), или пилить циферблат.
Обтачивается он одновременно и просто, и сложно. Дать разметку по периметру калибра и опилить надфилем — работа по букве простая, по факту ушло около часа на выравнивание и снятие заусенок. Примериваем, подгоняем вал (причем шедшая в комплекте корона с него без риска повреждения не открутилась, пришлось обкусывать ее с запасом, делать фаску, накручивать корону из комплекта корпуса и еще раз резать уже в нужный размер). Инструмент — обычные кусачки, которые когда-то обточил под обкусывание гитарных ладов. Резьбу они не портят практически, корона хорошо наворачивается даже без надфиля (главное при накручивании не перекосить сразу, естественно).

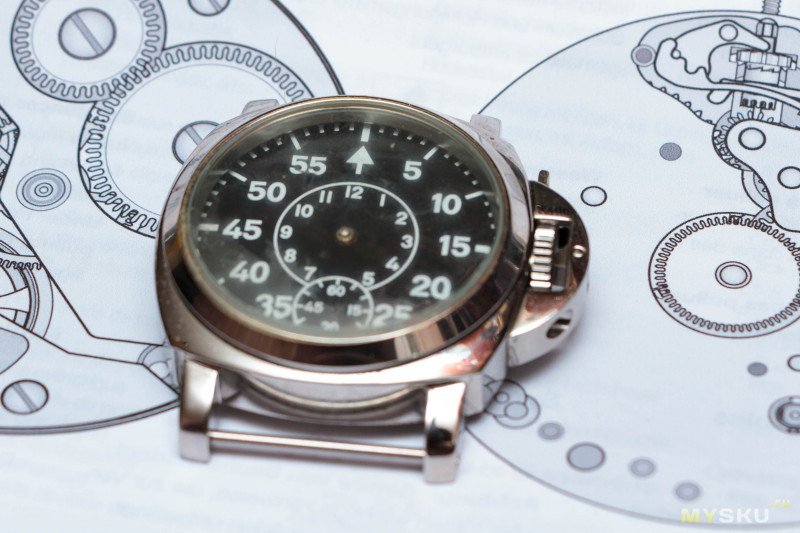

Всего пара шагов до отклеивания защитной пленки со стекла:
Короткие минутные метки мне, надо сказать, даже больше понравились, чем изначальные.
У тормозной доставки даже нашелся плюс — успел купить набор отверток и переточить две под винт переводного вала и винты, крепящие циферблат. Там винтики, однако, те еще — с широкими, но неглубокими шлицами, крутить желательно с хорошим запасом ругательств.
Можно приступать. Ставим циферблат, осаживаем стрелки — работа не настолько сложная, чтобы использовать потанс, обошелся копеечными оправками с того же «Озона».

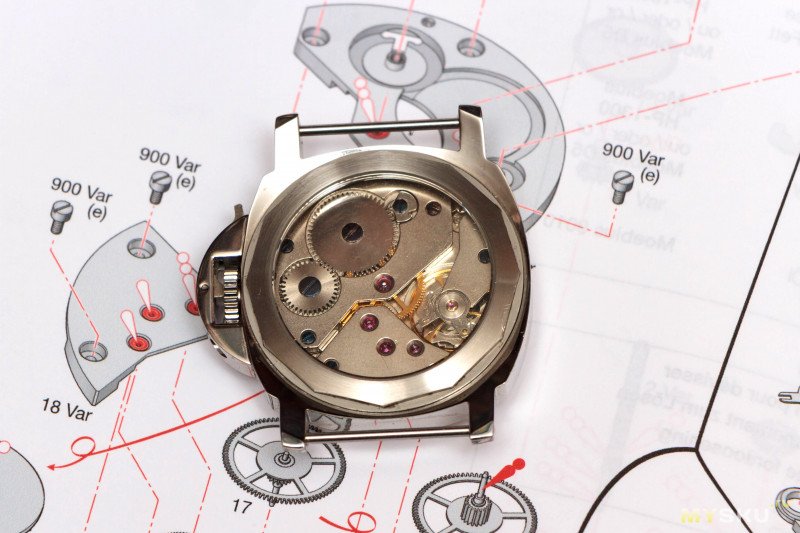

Проверяем, покрутив вал, что стрелки друг другу не мешают, устанавливаем калибр в корпус.
Крепление — стандартное, комплектными скобочками с винтами за пазы внутри корпуса.
Кожаный ремешок просто снял со старых кварцевых «скамеек», которые так лениво изображали Breitling Navitimer, что успели частично развалиться.

---

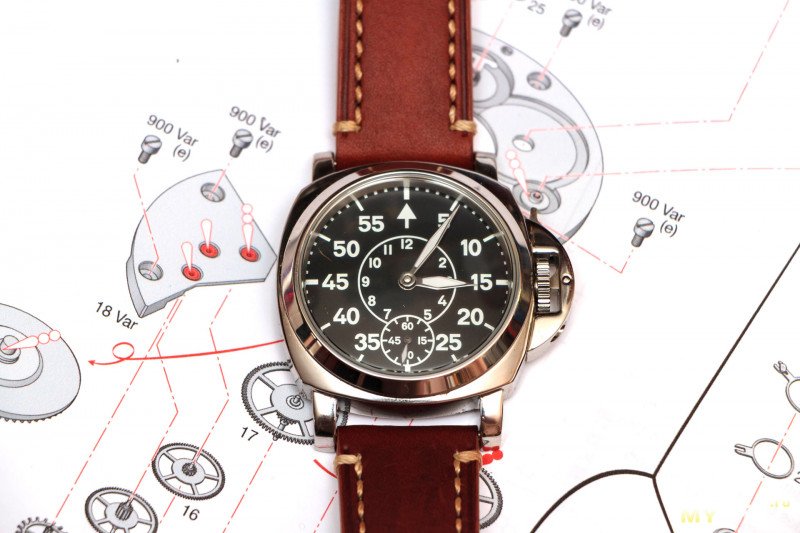

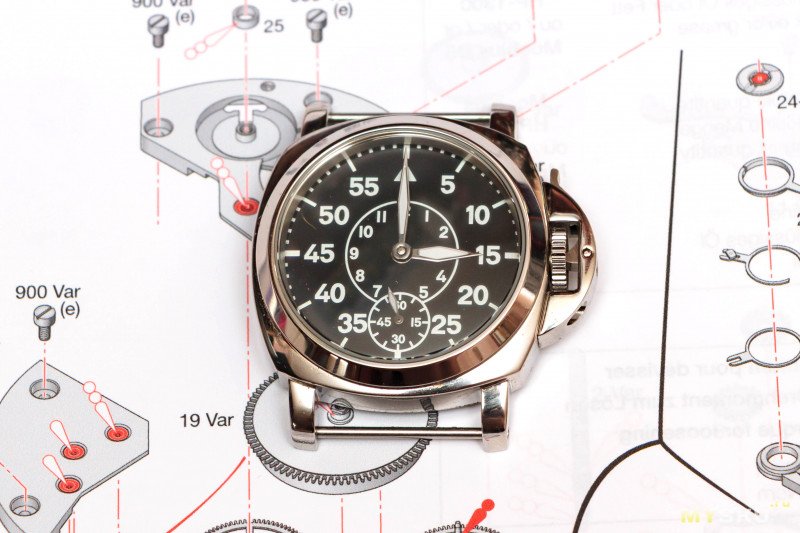

Итог: я лично доволен всем, кроме того, что захотелось собрать еще какие-нибудь часы…
