Тумба для винила и как собрать её самому

В этом обзоре я расскажу о своём опыте сборки Hi-Fi-тумбы. К сожалению, без фото процесса, но будет подробный рассказ с иллюстрациями и фото результата. Ни одна LLM при написании обзора не пострадала. Всех заинтересованных прошу под кат и приятного чтения.

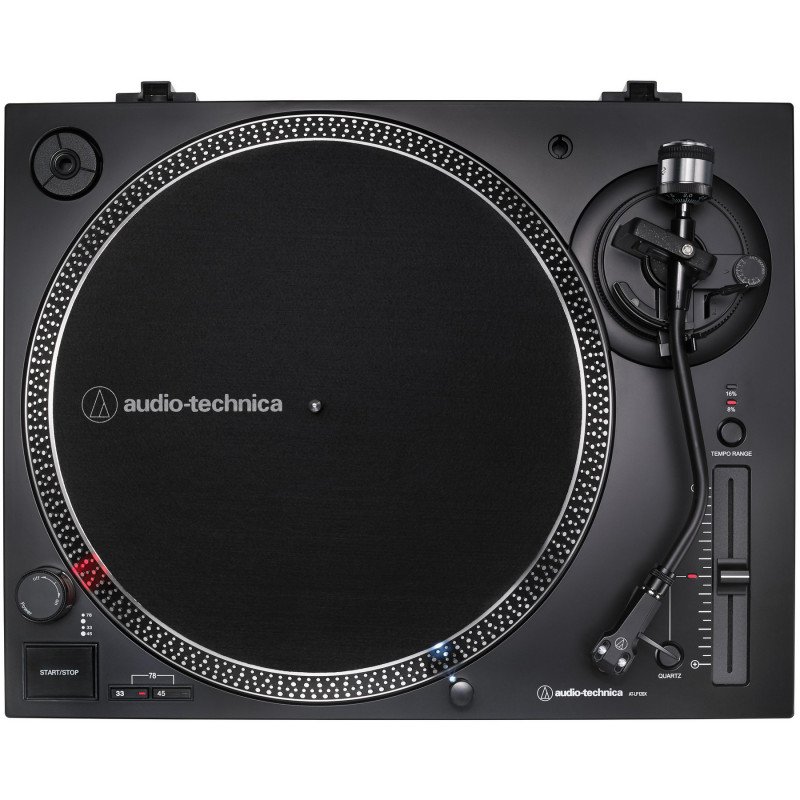

Всем привет. Коллекционировать пластинки я начал 2 года назад, вслед за женой. Ей подарили винил её любимой исполнительницы, и было решено брать проигрыватель — чтобы можно было не только любоваться полиграфией, но и наслаждаться альбомом музыкально. Проигрыватель, не мудрствуя лукаво, выбрал известного производителя и с прямым приводом.
Даже будучи в курсе недостатков винила как носителя, я, однако, захотел обзавестись и своим любимым альбомом на виниле. Ну и завертелось — интерес к эстетике Hi-Fi и дух собирательства захватили меня. Теперь винил можно уверенно называть моим хобби.
Постепенно тракт и аудиотека обрастали мясом — вместо активных колонок были куплены интегральный усилитель и полочники начального уровня, чуть позже к ним добавился небольшой сабвуфер конструкции «закрытый ящик»; коллекция пластинок стала насчитывать 20 лонгплеев — уже довольно внушительно и по массе, и по занимаемому объёму. Всё это великолепие надо было как-то красиво разместить в комнате 15 квадратов — место, занимаемое на комоде, просило об освобождении. Так было решено расставить всё относящееся к Hi-Fi на отдельной тумбе.

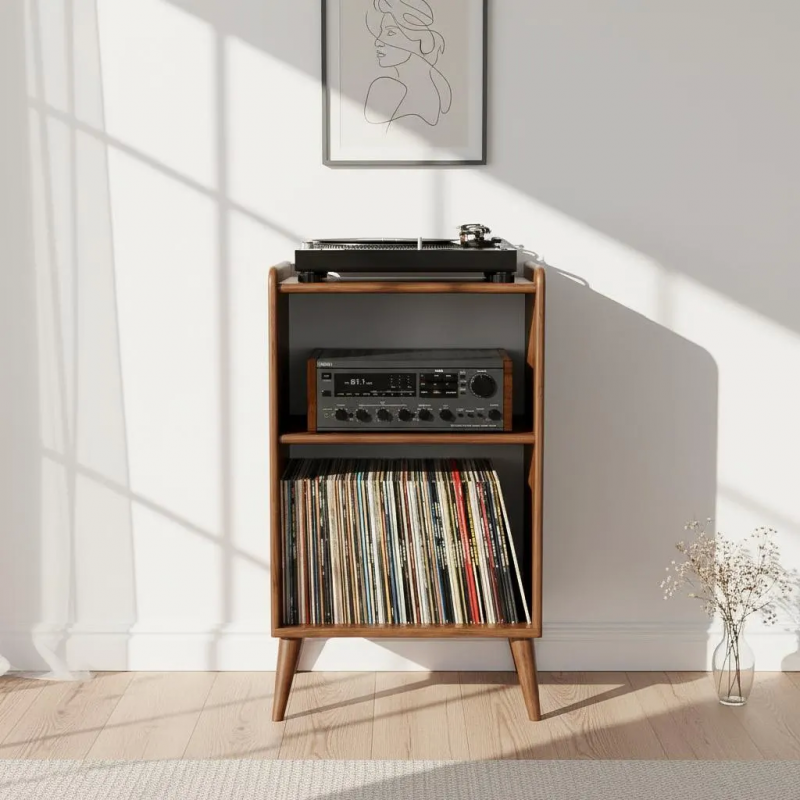

Примерно как здесь:


Вполне естественно, сначала был избран лёгкий путь — найти что-то готовое. И первым делом на этот предмет были просмотрены специализированные магазины — Pult, Audiomania, Dr. Head. К сожалению, в них ничего подходящего найдено не было. Материалы и качество сборки оставляли желать лучшего, размеры и конструкция были неоптимальными, а цены конскими.

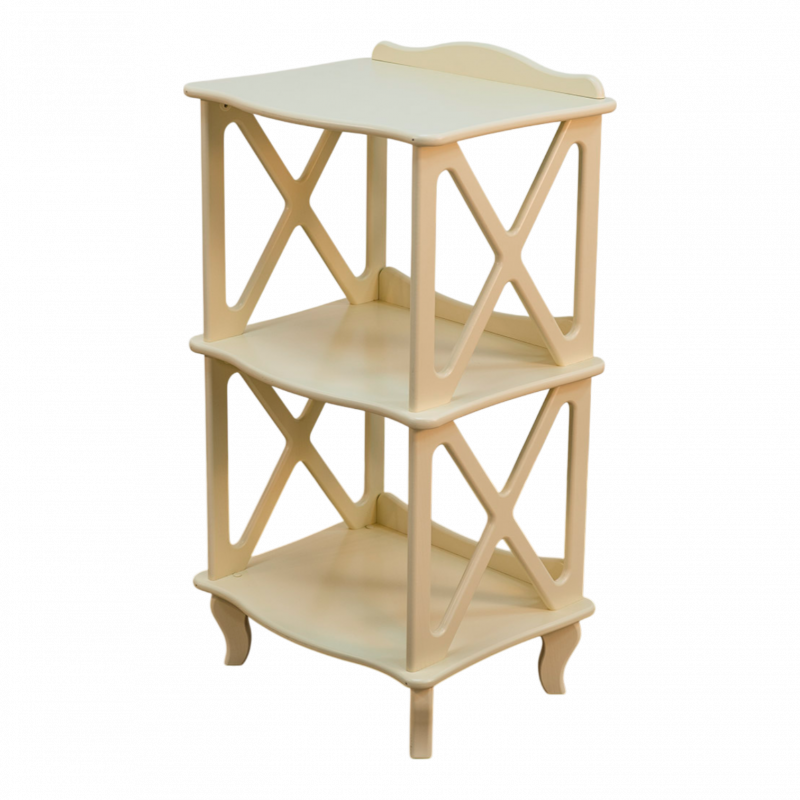

Не смутившись, я пошёл на маркетплейсы. Лучшее, что я нашёл — стеллаж от магазина Лидер (Glider). Из крашенного МДФ и в стиле модерн, он подходил идеально, но полезная ширина полки оказалась мала для усилителя.
Всё как будто подводило к самостоятельной сборке.

Хорошо, DIY так DIY. Но из чего делать полки?

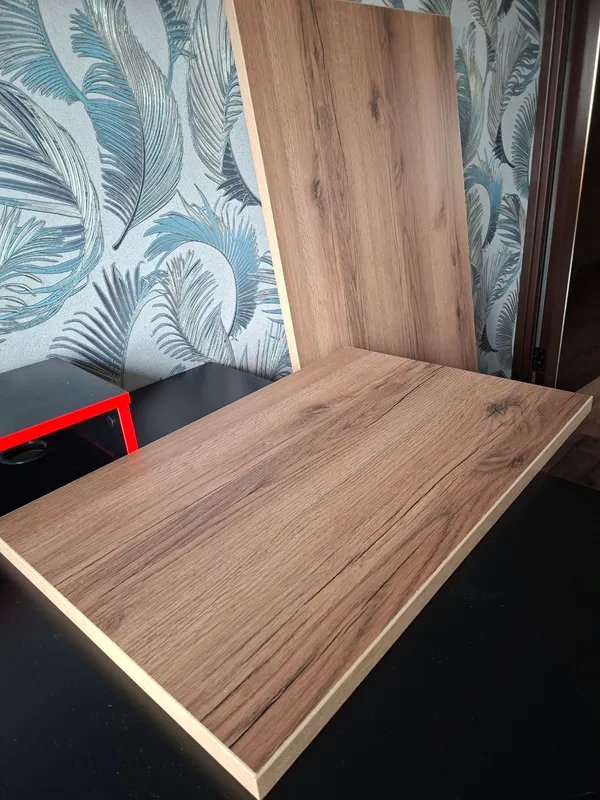

ЛДСП нужных размеров и с кромкой вроде бы тоже есть на озоне. Был заказан комплект щитов Увадрев в магазине Stroy Dom. Увы, кромка на щитах была не в цвет, и от заказа пришлось отказаться.
Других вариантов в готовом виде я не нашёл, а запариваться настолько, чтобы покупать нераскроенный щит и вручную его кроить и кромковать мне не хотелось.

К этому моменту я начал примерно представлять бюджет сборки. Даже при использовании ЛДСП, с учетом фурнитуры и расходников стоимость готовой тумбы уходила за 6 тысяч (я планировал использовать щиты толщиной 25 мм). Обдумывая этот факт и учитывая то, что ЛДСП как материал мне никогда особо не нравился, я начал прицениваться к сращённому массиву.

И на том же синем маркетплейсе был найден приемлемый вариант. Отказавшись от третьей полки, 2 щита из сращённого дуба 20 мм я получил бы за 3600 рублей. Необходимость обработки (шлифовки и нанесения покрытия в 2 слоя) приходилось держать в уме, но это мне даже нравилось — в число умений моего рукастого деда входило и столярное ремесло, и я был рад, что вспомню его за своей работой.

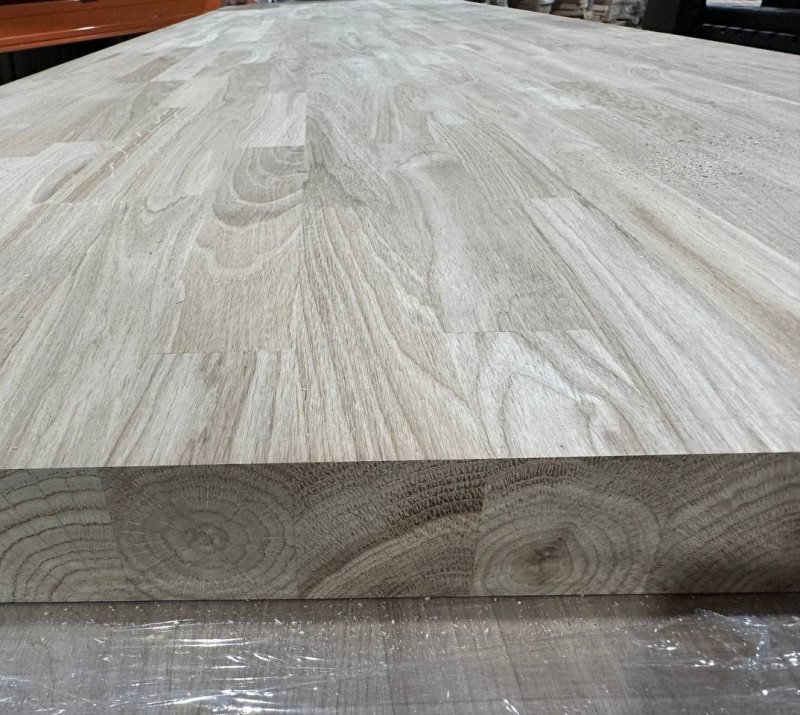

Примерно так выглядит необработанный сращённый щит из массива дуба вживую. Чаще всего такие щиты используют как материал для разделочных досок.


Итак, щиты были заказаны и я начал думать о подходящих ножках и стойках для своей конструкции.

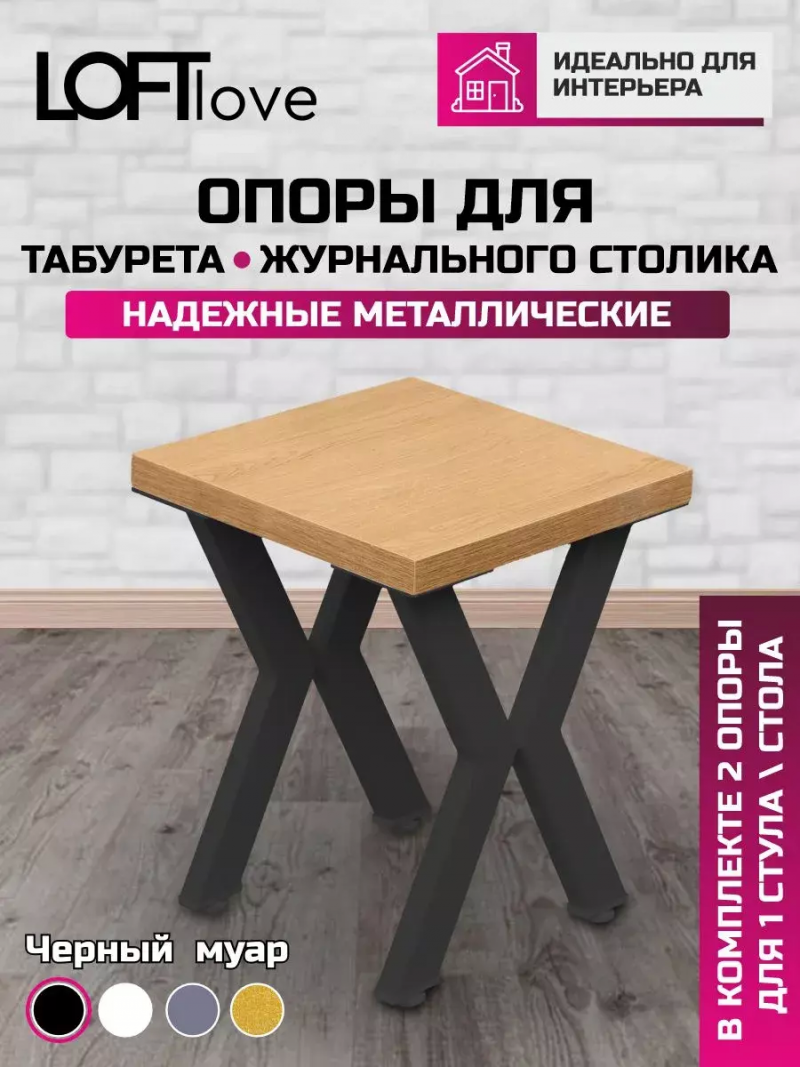

Есть такая штука как подстолье. Массивные ножки для столешниц, рабочих поверхностей, табуретов, скамей и т.п., чаще из массивного металлического профиля и в стиле лофт. Лофт я как раз и выбрал себе как ориентир и что-то похожее собирался применить в качестве стоек и опор для будущей тумбы.

С опорами проблем не возникло — так как я хотел поместить под тумбой саб, его высота и была отправной точкой, и подходящие опоры быстро были найдены. В магазине производителя на маркетплейсе они оказались дешевле, чем на их сайте, поэтому оттуда и были заказаны. Забегая вперёд — изготовлены они качественно, но по длине чуть отличаются, и крепёжные пластины немного не в горизонте. В собранном виде это незаметно, и ладно.

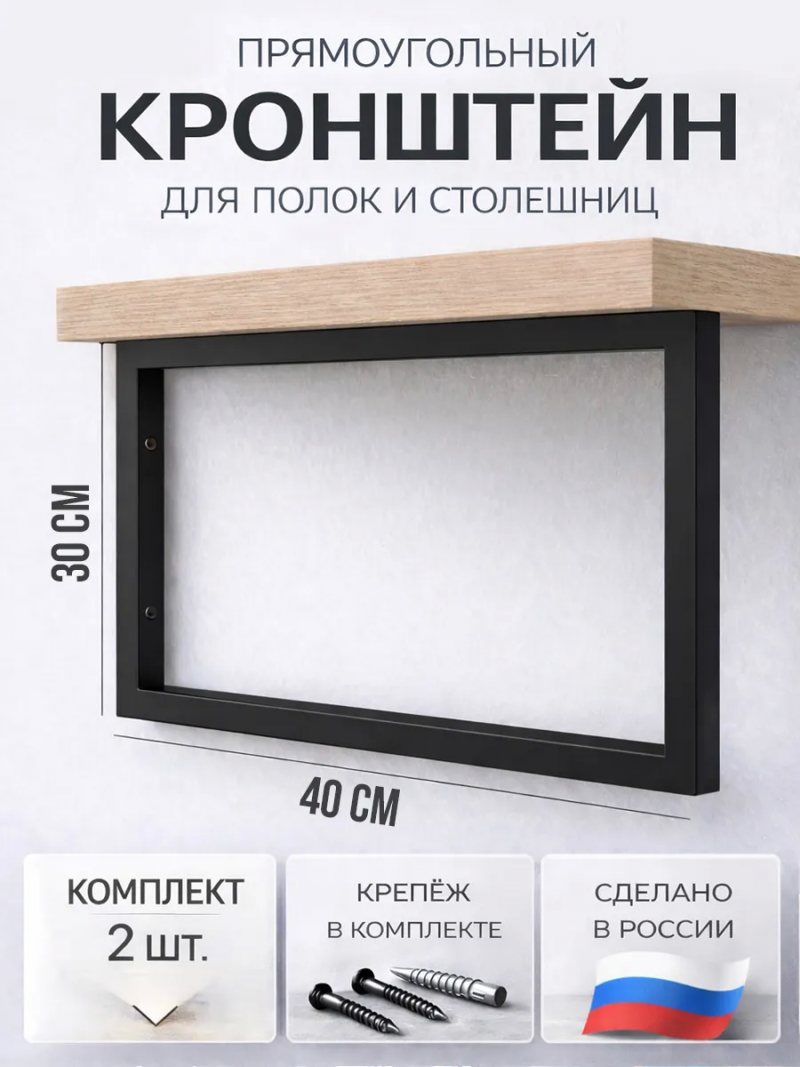

Со стойками оказалось сложнее. В общем, неожиданно для себя я остановился на рамочных кронштейнах для раковины. Выбирал так же, отталкиваясь от размеров конверта с пластинкой в держателе. Цена была не гуманной и, как оказалось потом, качество исполнения ей не очень соответствовало, но аналогов нигде я не нашёл. Заказал.
Да, совсем забыл. До покупки опор и кронштейнов я промоделировал воображаемую тумбу в компасе, чтобы убедиться, что конструкция вмещает всё и выглядит гармонично. Могу рекомендовать как быстрый и наглядный способ для знакомых с этой средой, хотя уверен, что есть и более простые программы для этой цели.

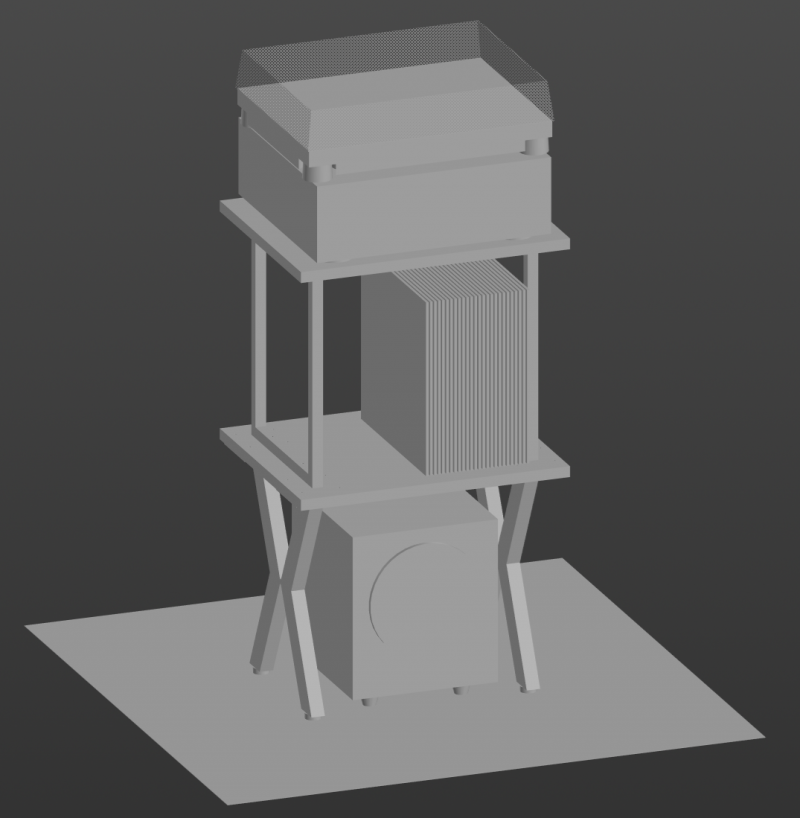

Cкрин сборки из компаса:


Как принёс кронштейны, не откладывая в долгий ящик, добавил на них отверстий (симметрично, по коротким сторонам). Получилось даже довольно точно для домашних условий.

Пришли дубовые щиты. Запакованы были на славу — углы защищены уголками, пласти закрыты листами ДВП. Нюанс по правильной сушке деревянных щитов дома — не скрепляйте их струбцинами, а оставьте под гнётом на поперечных проставках, так влага из них будет уходить равномерно и щиты не покоробит, научен горьким опытом. Я сушил щиты 2 недели, как проставки использовал кронштейны.

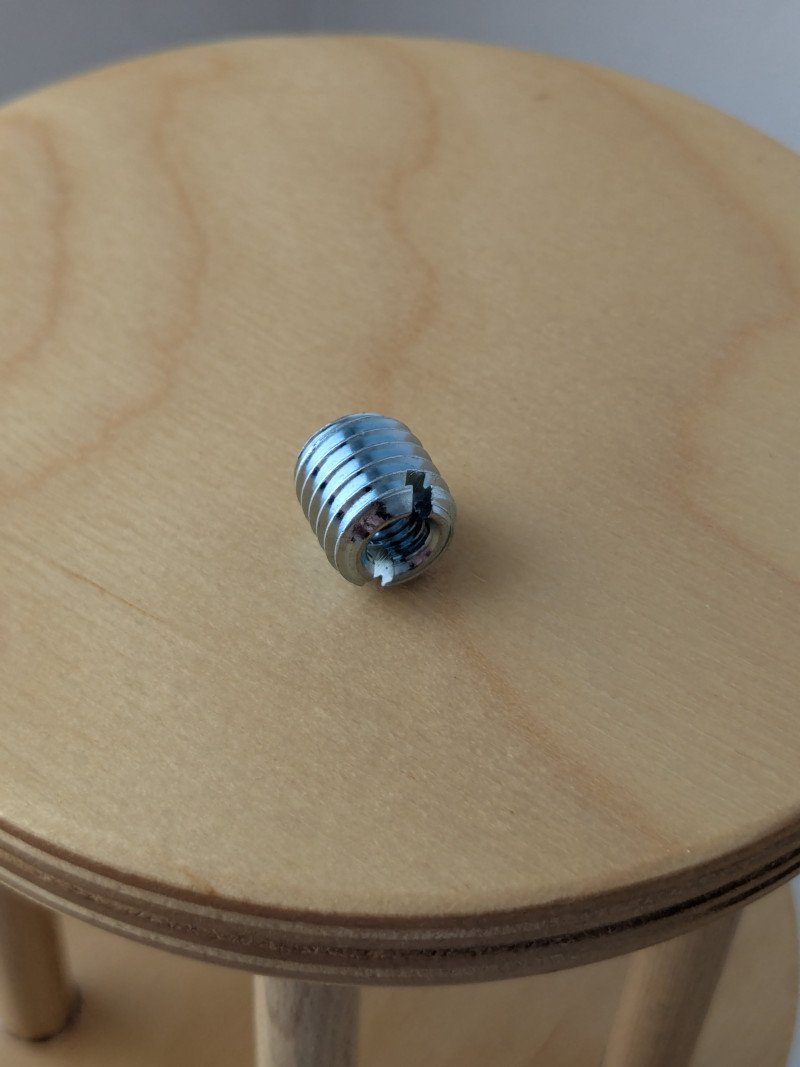

Итак, всё основное уже было на руках, оставались расходники и крепёж. Что до второго, то я задумал применить мебельные муфты и винты для скрепления полок со стойками. Для бОльшей жёсткости и разбираемости. А ножки прикрутить на комплектные саморезы.
Для обработки щитов после недолгого гугления решил остановиться на бесцветном масле для столешниц. У меня уже был опыт работы с маслом. Тогда я покрывал им комплект дачной мебели из сосны и результат меня устроил. Здесь я тоже хотел только защитить дерево и подчеркнуть его текстуру чем-то натуральным и невонючим — масло снова идеально подходило.

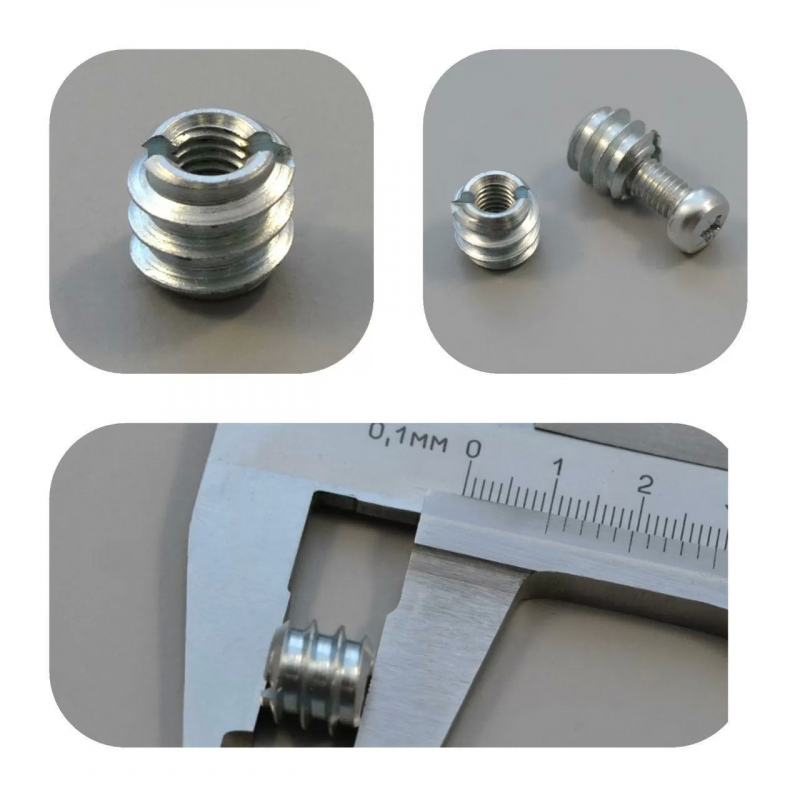

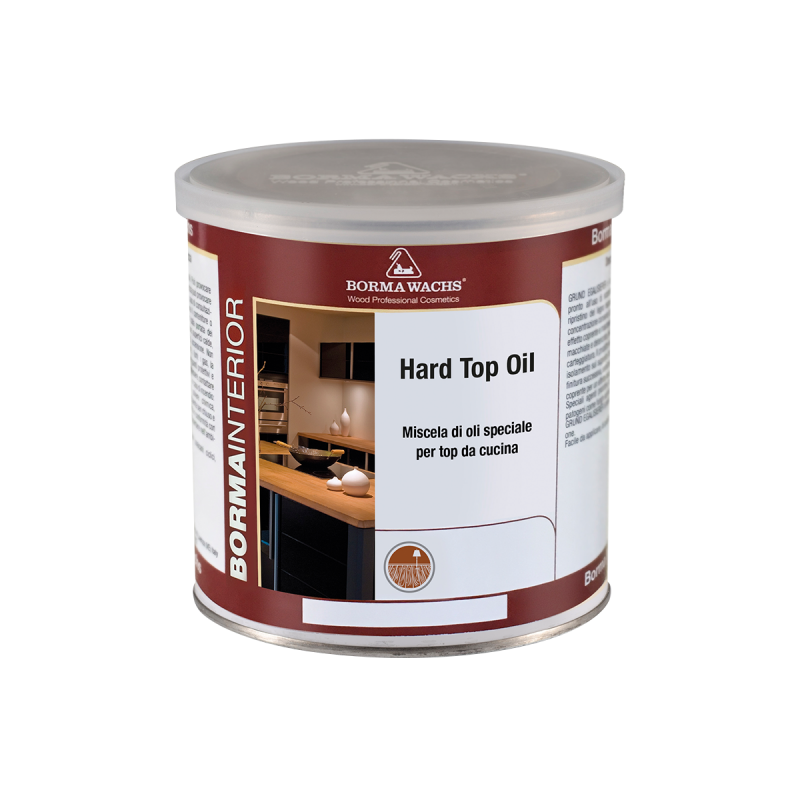

Дополнительно были закуплены: наждачная бумага зернистостью 120 и 180 по 5 листов, банка масла Borma Wachs Hard Top Oil объёмом 125 мл, 8 мебельных муфт М6 Zipbolt, усиленные винты М6 x 12 мм, 16 саморезов 4,5 x 20 мм (комплектные от опор оказались слишком длинными).
Из неприятных лишних трат: к купленным в Метизах муфтам присмотрелся и пересчитал уже позже — оказалось, что их 7 и они для металла; ни вернуть, не применить, жалко.
Также были куплены свёрла 6,5 мм и 10,5 мм. Отверстия под головки винтов в кронштейнах рассверлил большим сверлом до 10,5 мм. Остальные проектные отверстия рассверлил до 6,5 мм, для небольшого люфта винтов.

Настал день X — я приступил к сверлению щитов под муфты. Управился за два вечера, без кондукторов — устанавливал кронштейн в проектное положение, зажимал двумя струбцинами, намечал и дальше рассверливал до 10,5 мм — рекомендуемый производителем муфт диаметр отверстий в твёрдых породах. Вкручивал смазанные техническим воском муфты найденным уголком подходящей толщины.

Дальше — шкурение и масло. Делал всё на открытом воздухе, сначала шлифовка зерном 120, затем первый слой, после сушил на деревяшках дома в течение суток. Затем снова — шлифовка 180 бумагой и масло, сушил уже на вкрученных в муфты винтах. Шлифовал вручную деревяшкой, обёрнутой в наждачку. Масло наносил и убирал его излишки безворсовой салфеткой.

Как говорил Apetor: «Safety first!» Поэтому не забывайте надевать респиратор и перчатки перед работой. Также будьте внимательны, из масла при высыхании испаряется растворитель, токсичный для домашних животных. По этой причине первые часы после нанесения щиты выдерживались на улице, дома же я укрывал место сушки плёнкой.

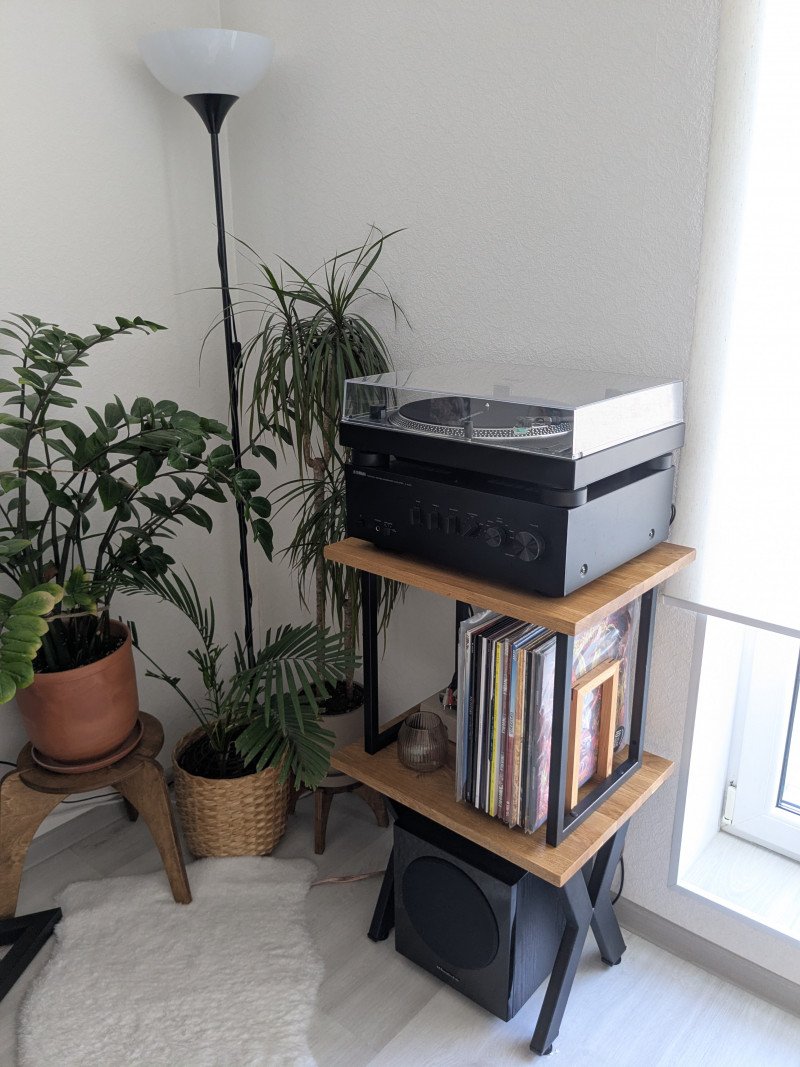

Спустя неделю тумба была собрана и переезд состоялся. Вот готовый результат:

Вместо выводов — на мой взгляд, в сфере мебели под Hi-Fi своеобразный вакуум. Не бойтесь его заполнять, делая эту мебель своими руками, это приятно и не так сложно. Будь у меня мастерская и сварочный аппарат, щиты и металлоконструкции делал бы тоже сам, но и получившейся тумбой я тоже доволен.
Спасибо за прочтение, мира и добра вашему дому.
