Телевизор 48" Samsung UE48H6200AK | Замена подсветки

На экране телевизора появились светлые или пятна с синим оттенком? Причиной этого является отвал линз в подсветке и деградация люминофора в светодиоде. В первом случае можно приклеить линзы на место, а во втором — только замена самого светодиода.

В этом телевизоре комбо — отвал, деградация и бонус: на полной яркости в некоторых местах наблюдается моргание отдельных светодиодов. Здесь только полная замена подсветки и в этой статье покажу как разбирается и меняется подсветка в  телевизоре Samsung UE48H6200AK.

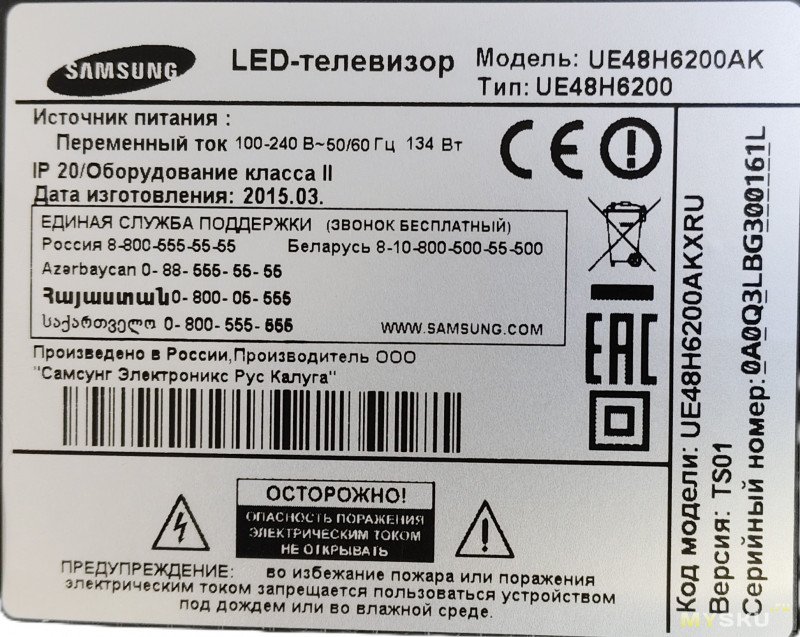

Итак, телевизор 5015 года выпуска, проработал приблизительно 10 лет, что по сравнению с современными телевизорами немало.

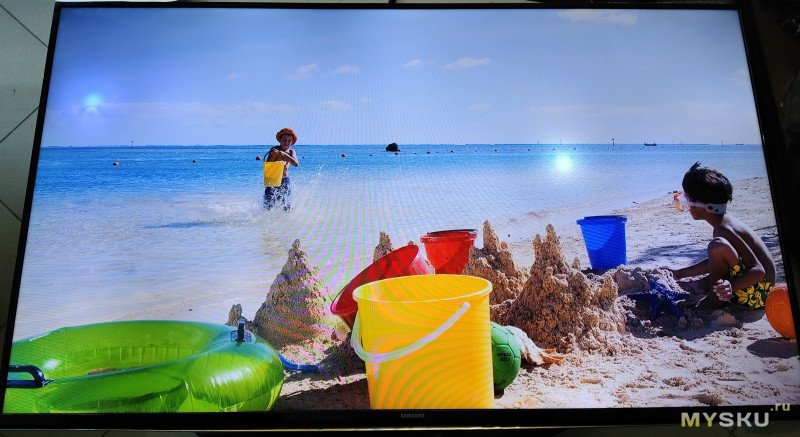

Включаем и видим пару пятен — одно с синим оттенком и так же некоторые другие светодиоды моргают, что указывает на скорый выход их из строя. Необходима полная замена подсветки.

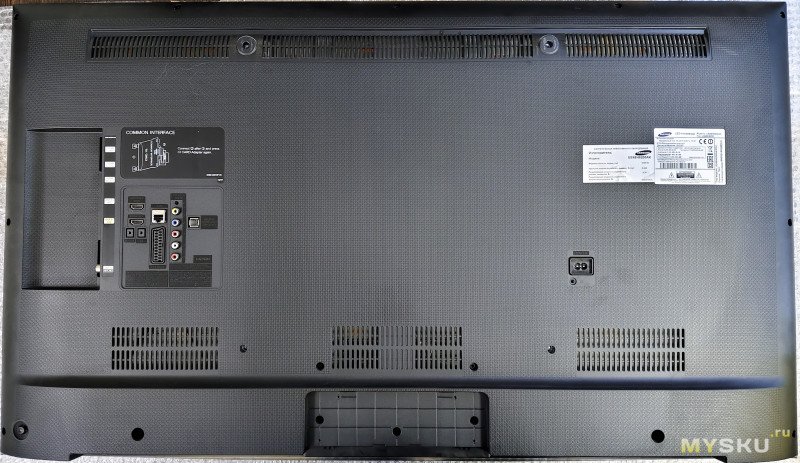

Располагаем телевизор экраном вниз на ровной и мягкой поверхности, откручиваем все болты задней крышки.

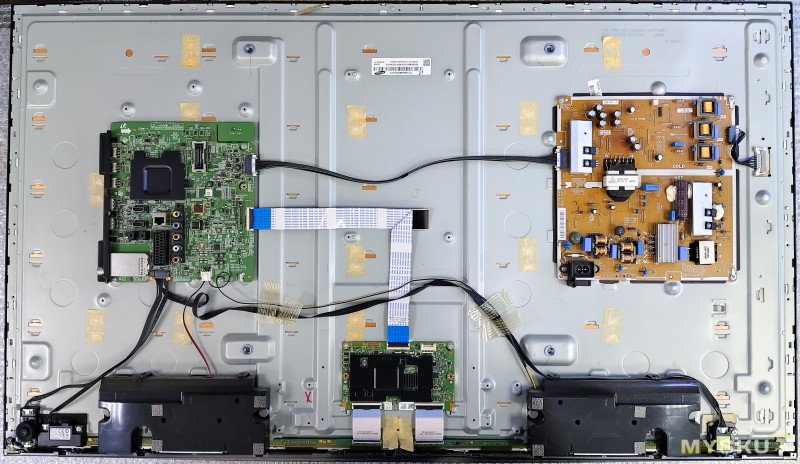

Снимаем её. Под ней располагается блок питания, системная плата и t-con

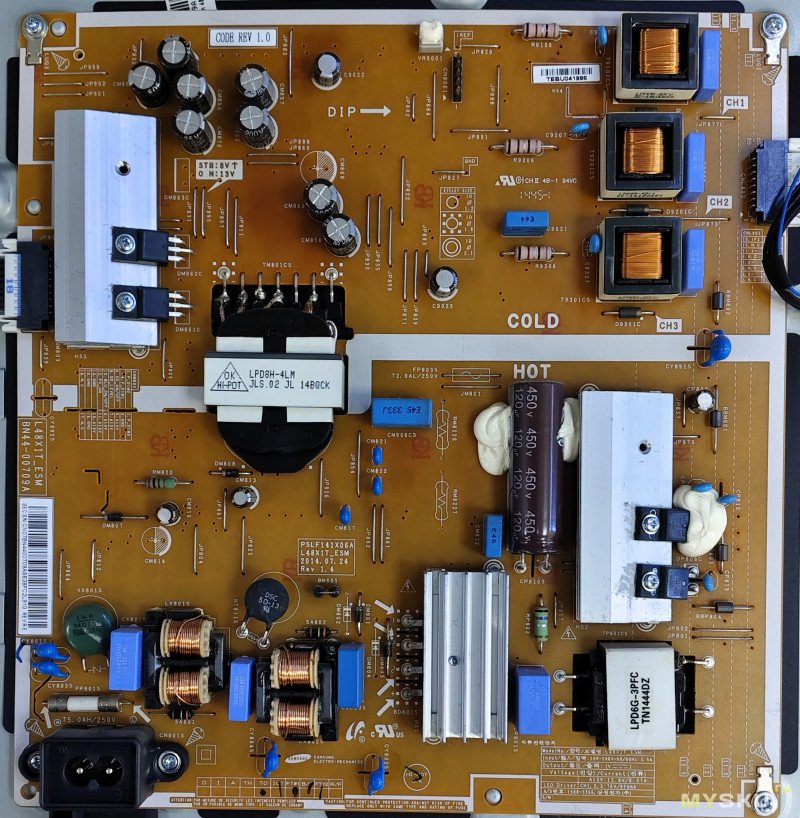

Блок питания BN44-00709A L48X1T_ESM

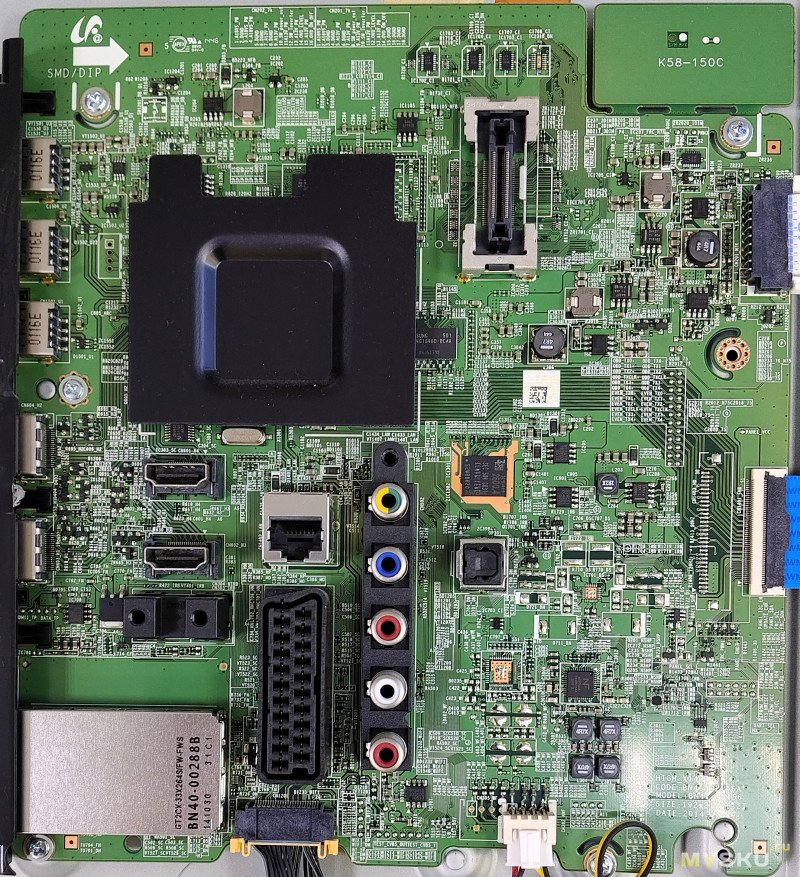

MainBoard BN41-02156A

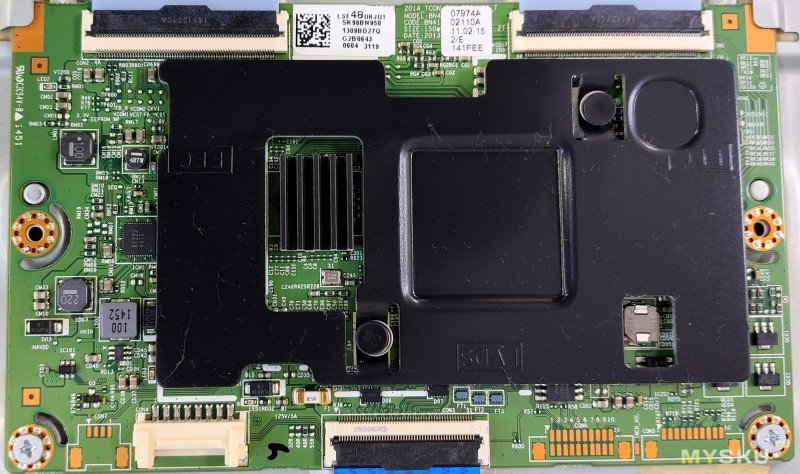

T-con BN41-02110A

Отключаем кабеля, шлейфы, снимаем все платы

Снизу телевизора снимаем декоративный пластиковый элемент — он почти не защелкнут в корпусе и просто вставлен в пазы рамки.

Откручиваем болты, удерживающие рамку снизу

Переворачиваем телевизор и снимаем переднюю рамку. По краям и снизу она зацеплена за корпус — металлической лопаткой аккуратно отщелкиваем.

Обратите внимание  - края матрицы находятся близко к краю корпуса тв, поэтому при снятии рамки будьте аккуратны.

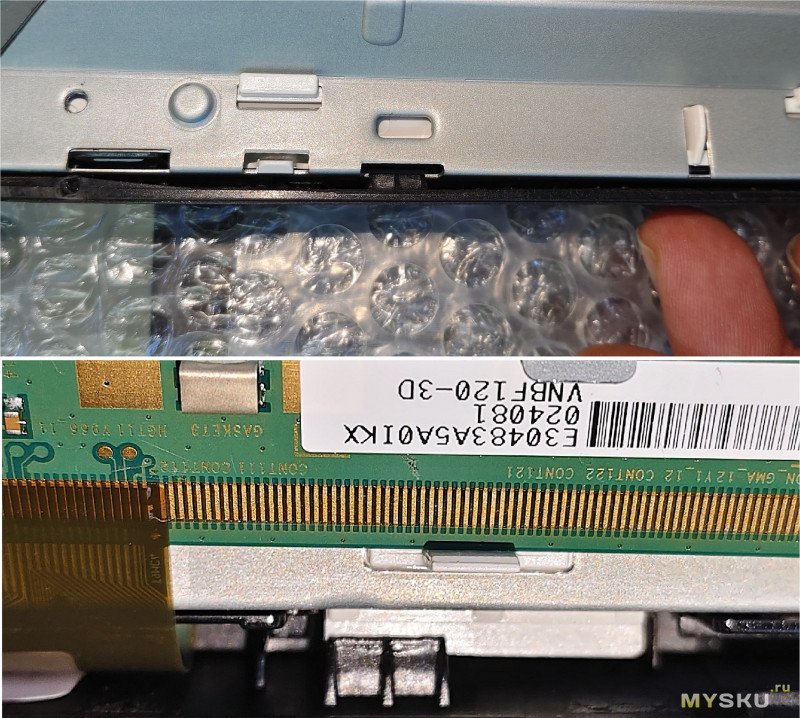

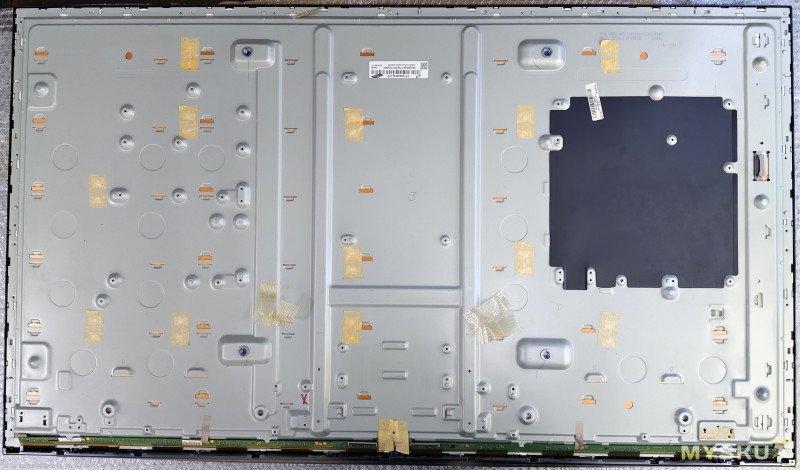

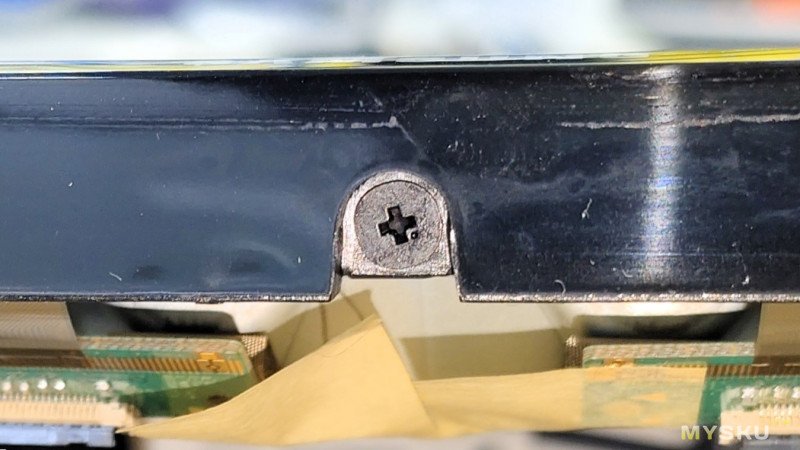

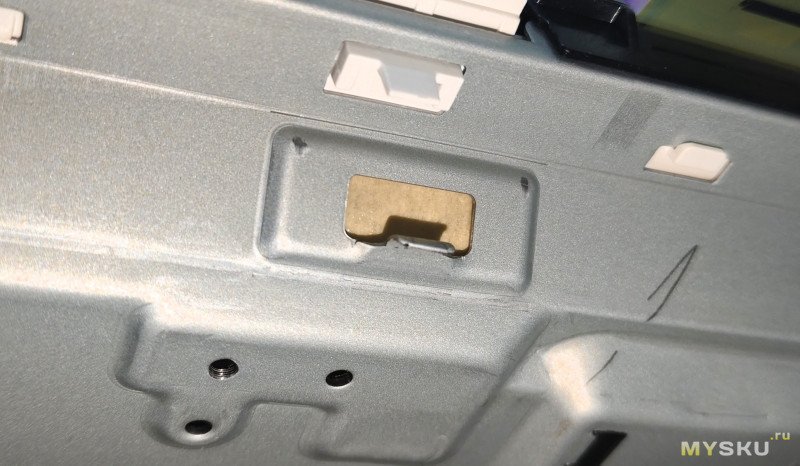

Демонтируем матрицу. Перед этим нужно снять с корпуса платы матрицы и подклеить скотчем к стеклу, что бы не цепляли при поднятии. Обычно они просто вставлены в крепления и без проблем вытаскиваются, но тут пришлось отогнуть металлические крепления в корпусе.

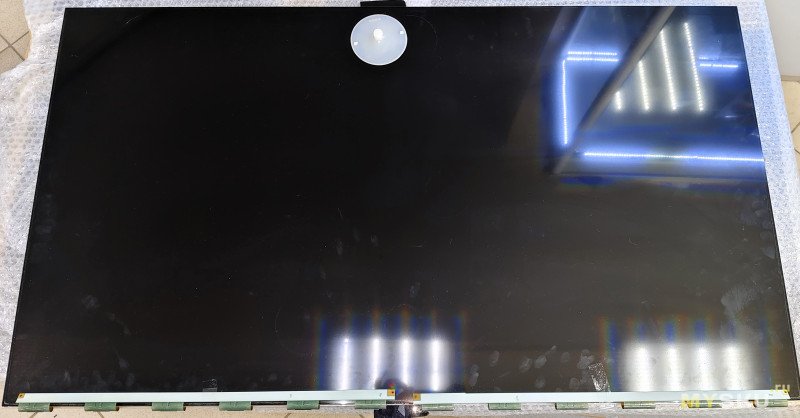

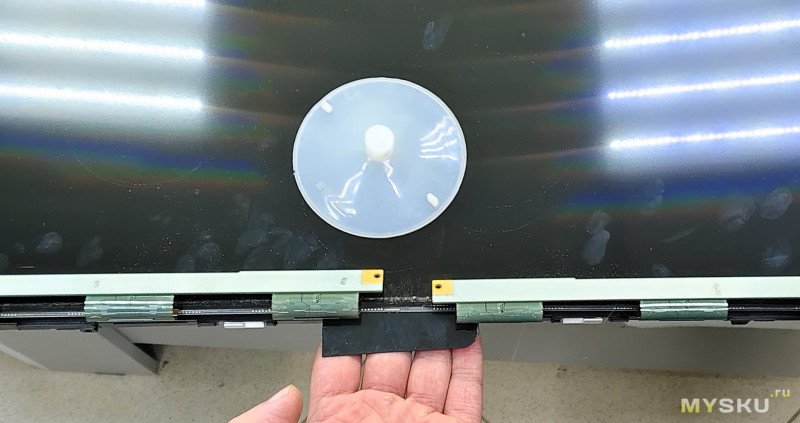

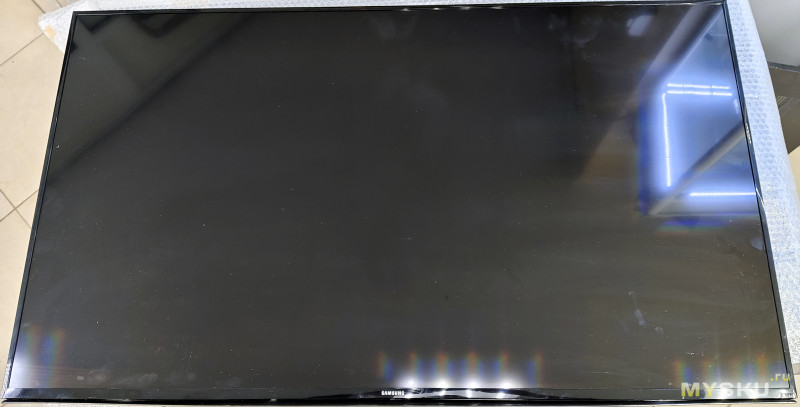

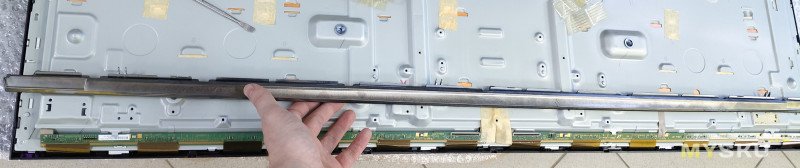

Снимал, как обычно, в соло. Приподнял  матрицу по центру присоской, подложил плотный пластик для распределения нагрузки сверху и снизу, поднял и перенес на свободное чистое место

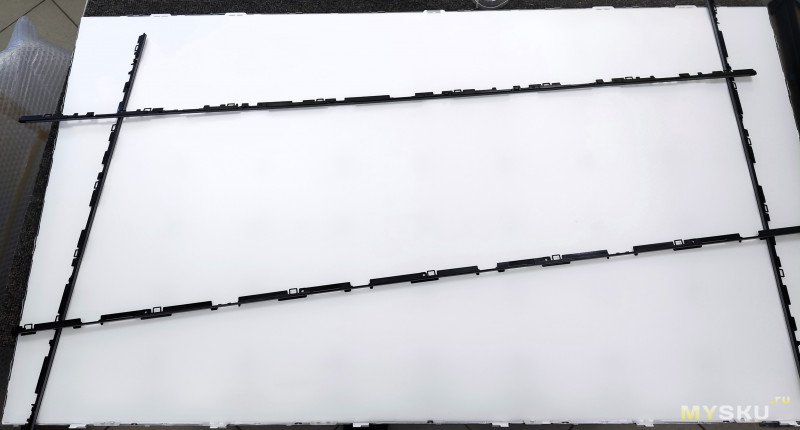

Отщелкиваем и снимаем рамки, в которых располагалась матрица. Изначально хотел снять их вместе со стеклом, но они оказались составными и так тут не выйдет.

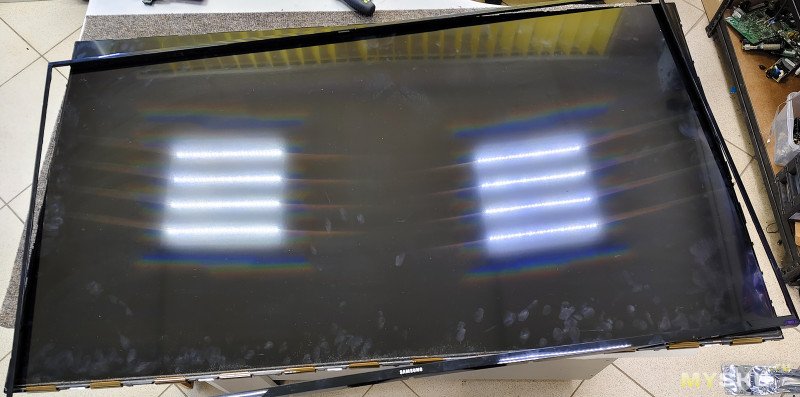

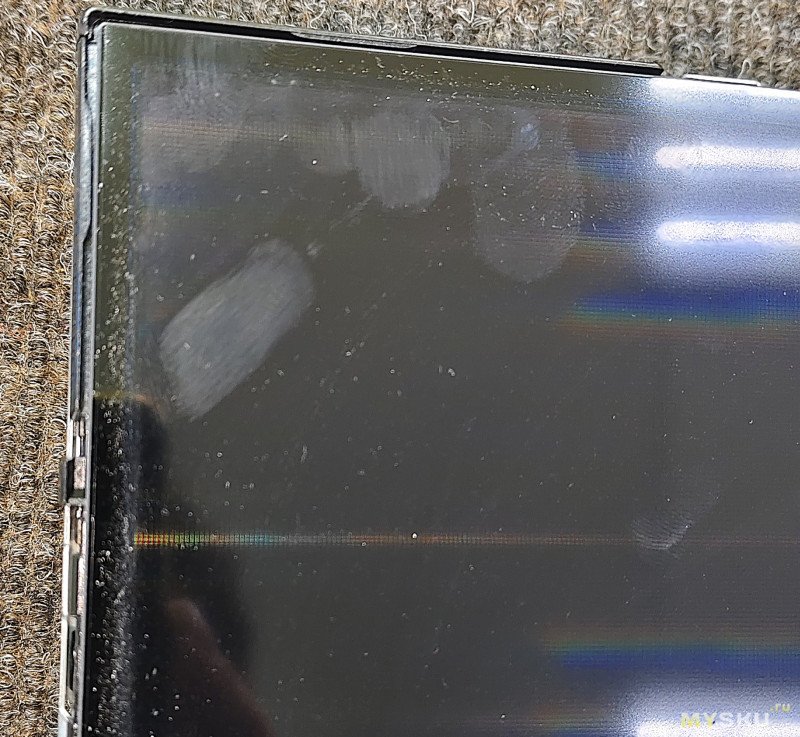

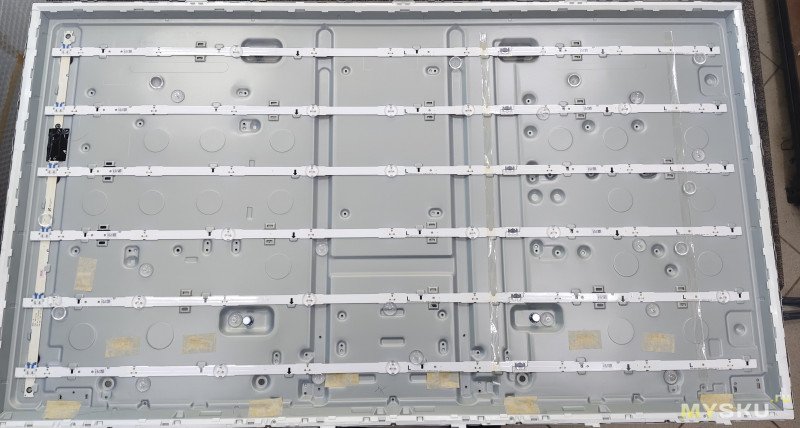

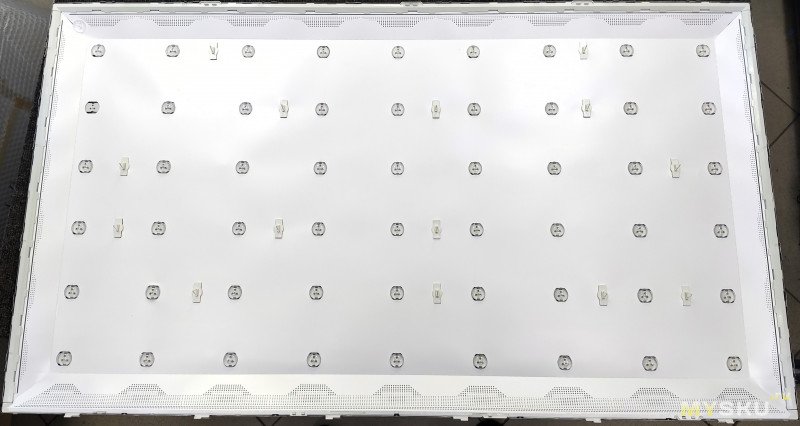

Снимаем рассеиватели (не разделяем их) и видим подсветку. Она состоит из 54 трехвольтовых светодиодов. Слева сверху видно — одна линза отвалилась.

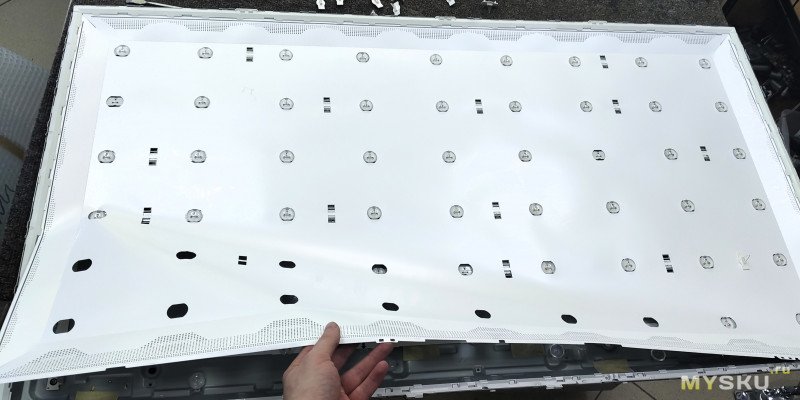

Снимаем фиксаторы и извлекаем отражатель.

Во время демонтажа многие линзы планок отвалились, что говорит о том, что если задумали клеить — то надо снимать все и переклеивать.

Планки подсветки составные — разделяются на две части.

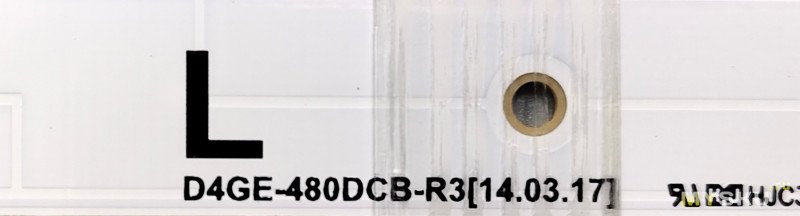

Маркировка D4GE-480DCB-R3

Были заказаны новые планки, у какого продавца напишу позже, но по маркировке найти не проблема.

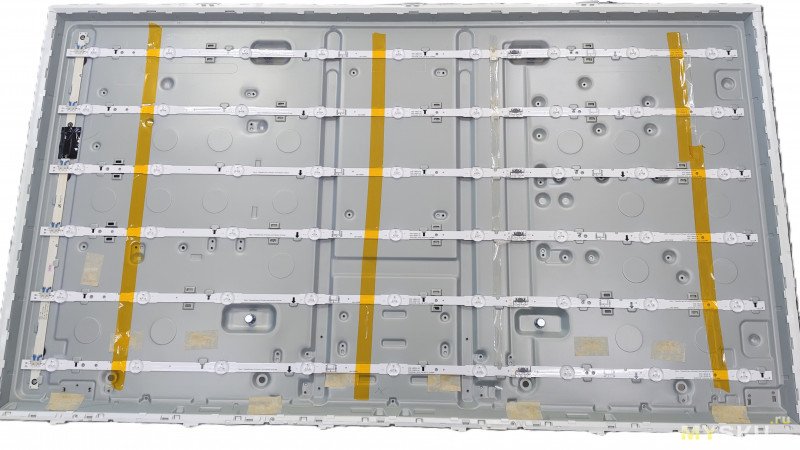

Внешне как оригинал: медная подложка, форма линз идентичная. Ставим в корпус телевизора, приклеиваем скотчем (с завода скотч имелся), устанавливаем отражатель на место. Обратите внимание — отверстия на отражателе под линзы чуть меньше выступающих по краям мест на самой линзе, поэтому нужно сам отражатель «проминать», что бы он ровно лег.

Собираем в обратной последовательности. При установки матрицы следите за углами и краями — они должны полностью лежать в рамке. Если нет — не давите на стекло! Просто приподнимите присоской стекло и заново установите в рамку.

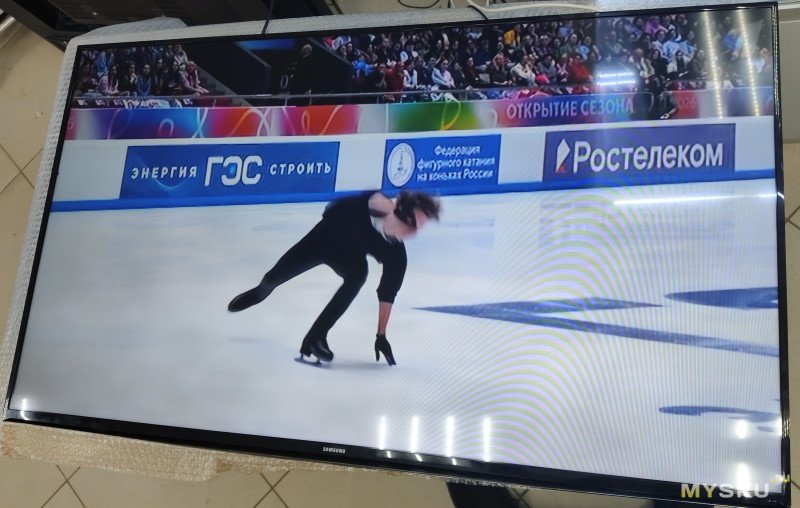

В итоге — отличная картинка без пятен и засветов.

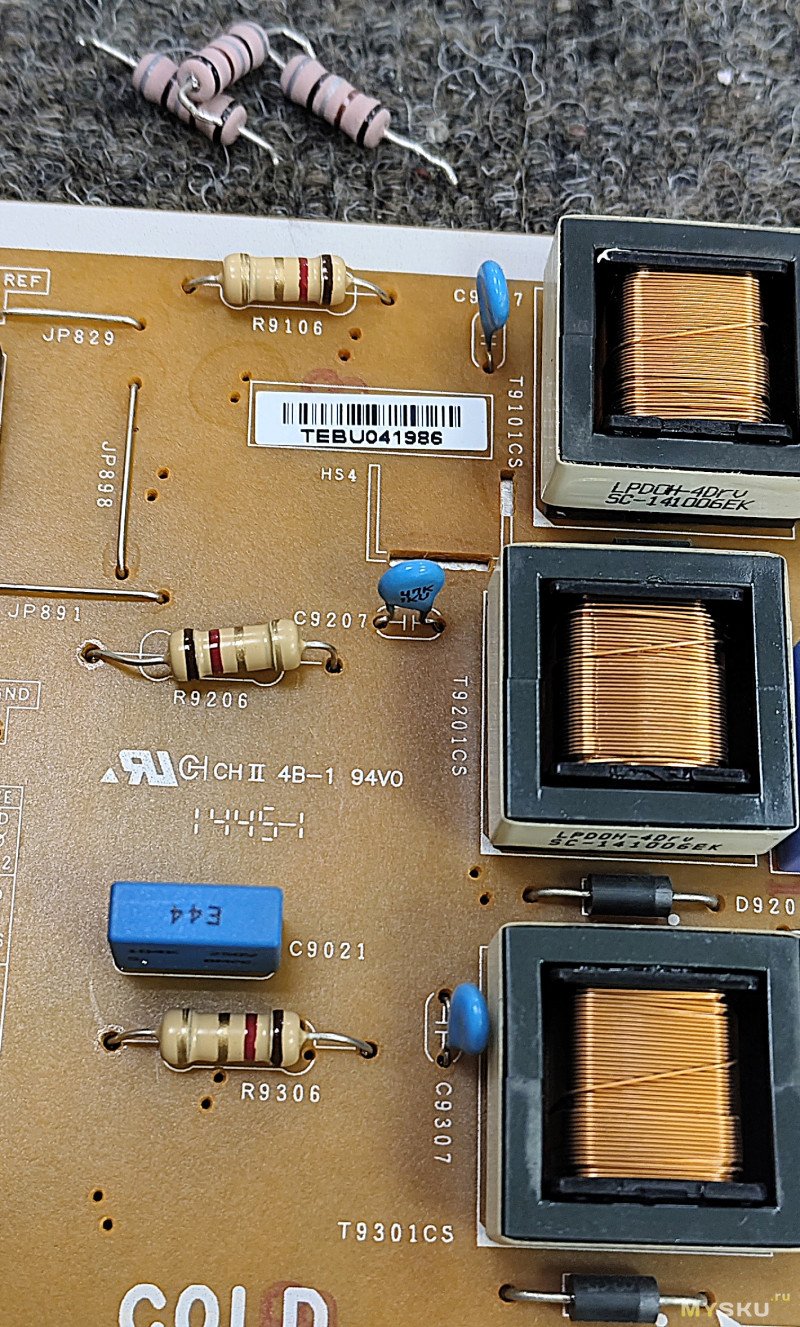

Теперь о снижении тока на светодиоды. Тут ничего нового, как в других телевизорах. Подсветка на 3 канала, и в каждом канале есть резисторы (датчики тока led драйвера) R9106, R9206, R9306 по 0.8 Ом. Нужно увеличить их номинал, я заменил их на 1.2 ома, ток снизился на 30-40%

На яркости это сказалось незначительно и её нехватки я не ощутил.

На этом закрываем заднюю крышку и телевизор можно эксплуатировать.

Спасибо за внимание! Удачных ремонтов!
