Безрамочный телевизор HAIER 55 SMART TV S1 | Замена подсветки

Всех приветствую!

Отказ подсветки в ЖК-телевизоре — распространённая неисправность, проявляющаяся в виде отсутствия изображения при сохранении звука и слабой видимости картинки под ярким светом фонаря. Причина — неисправность одного или нескольких светодиодов, либо (не так часто, но встречается) проблема в схеме формирования напряжения для её работы — чаще всего неисправность конденсаторов (их вздутие).

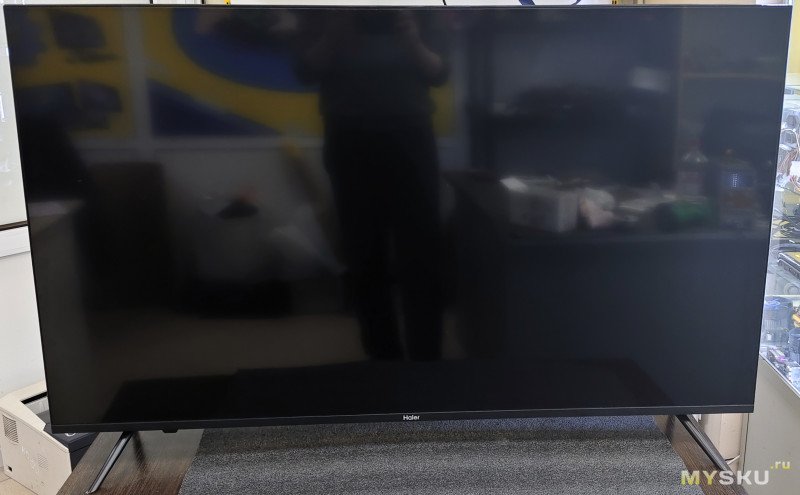

Этот телевизор выпущен в июне 2023 года и отработал всего 2 года. Причем, со слов владельца — за это время телевизор использовали совсем не часто. Диагностика показала — проблема в подсветке (она не работает).

В этом топике разберем телевизор и заменим подсветку в HAIER 55 SMART TV S1.

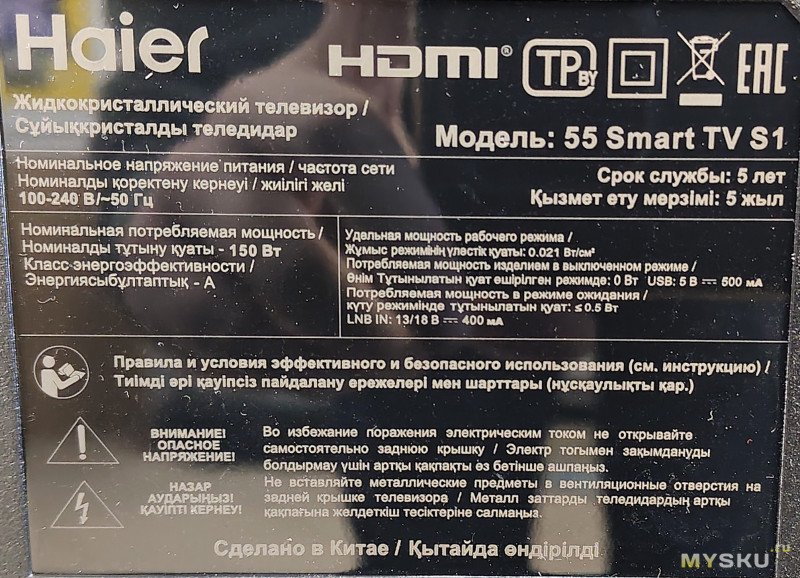

Итак — довольно свежий, хотя и бюджетный, 4К смарт телевизор с заявленным сроком службы 5 лет, который проработал всего 2 года нечастого использования (со слов владельца).

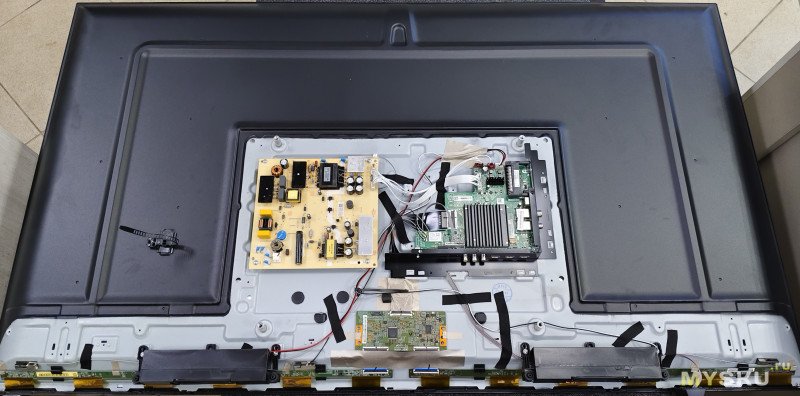

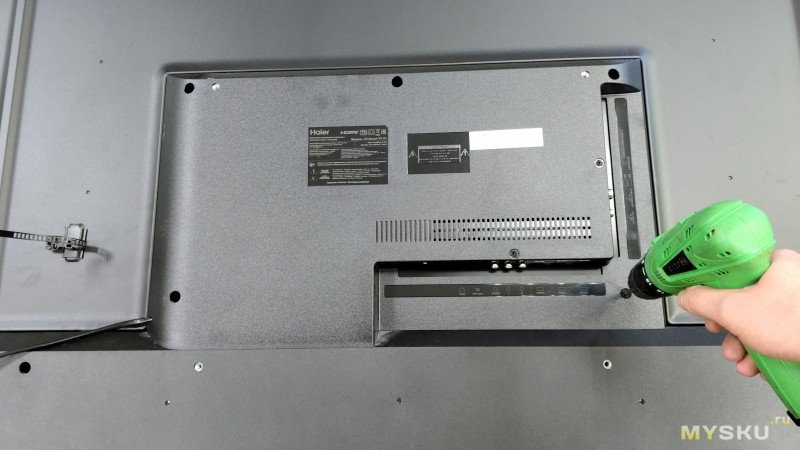

Начнём разборку. Размещаем телевизор экраном вниз на ровной поверхности, откручиваем винты сзади и снизу тв, снимаем ножки и заднюю крышку.

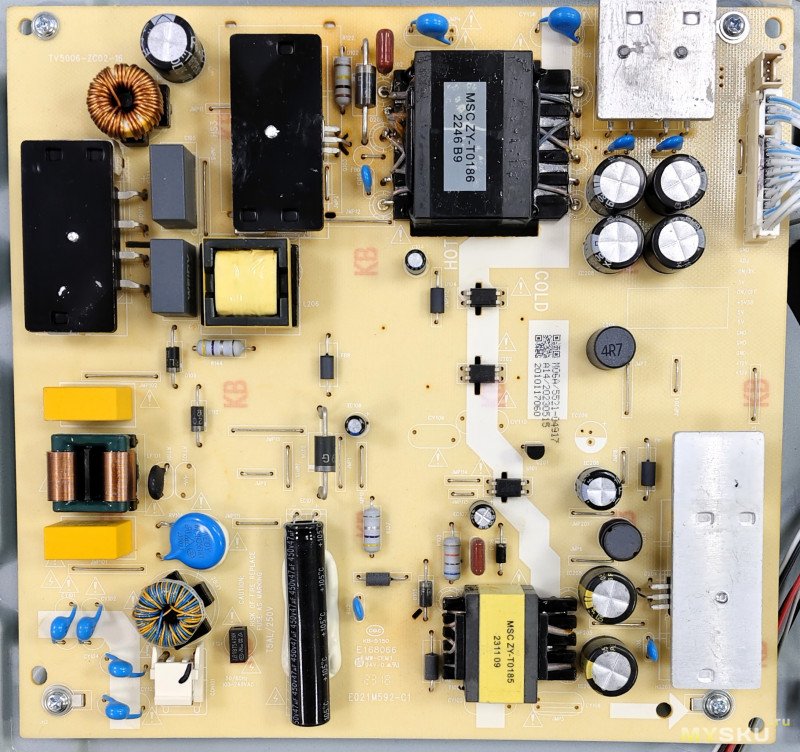

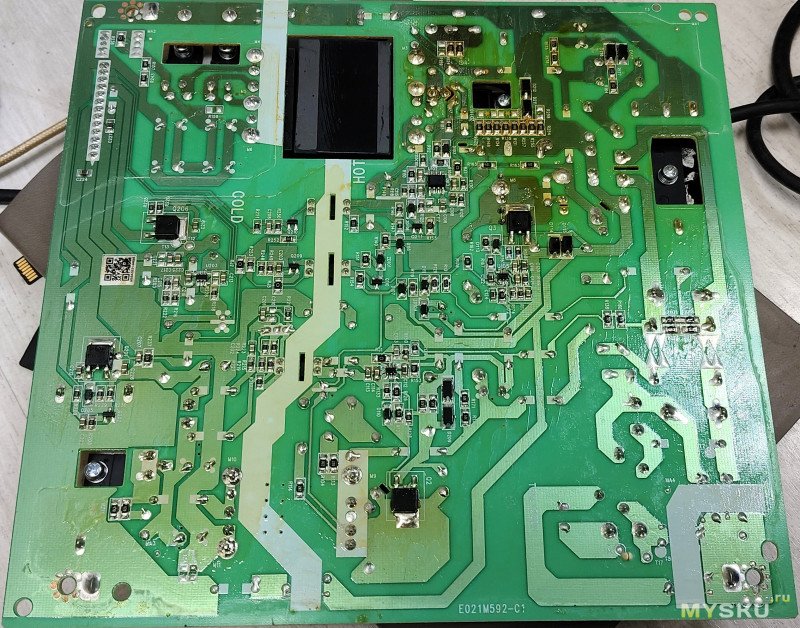

Внутри: блок питания E021M592-C1

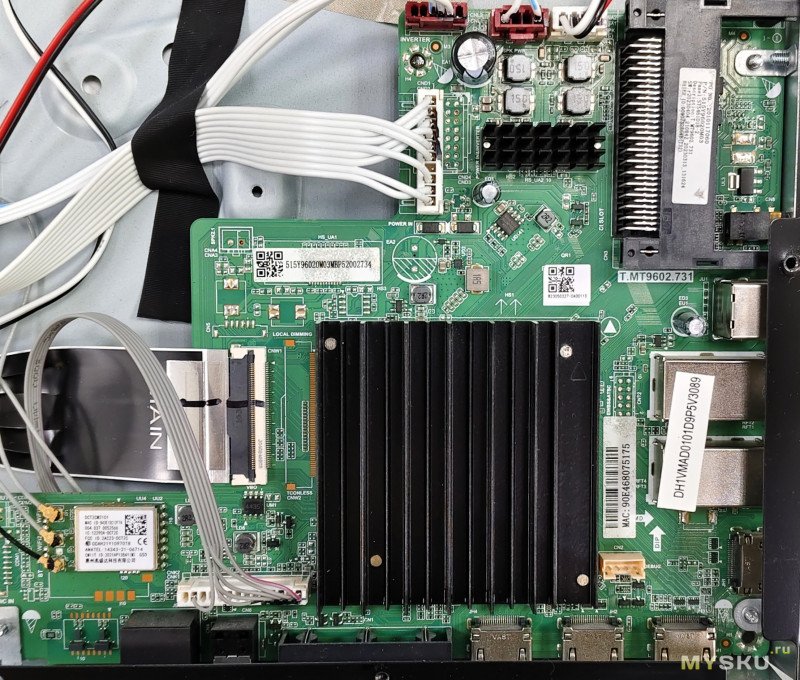

Системная плата T.MT9602.731

Про t-con забыл, его маркировка TD-000P, более на фото ничего не видно.

Проверил Led тестером подсветку — она не подает признаков жизни. Для дальнейшей разборки снимать платы не требуется (разве что блок питания потом нужно будет снять для уменьшения тока подсветки), нужно только снять динамики и отключить шлейфы от матрицы к t-con.

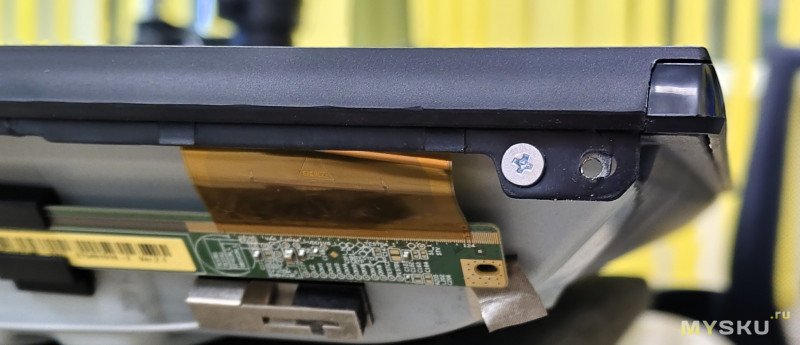

Переворачиваем телевизор и откручиваем по краям 2 винта, удерживающие пластиковый элемент снизу.

Помимо их еще есть защелки, но они держат слабо — без каких либо всё снялось.

Пришла очередь демонтажа матрицы.  Она снимается вместе с рамкой, что либо отклеивать не требуется.

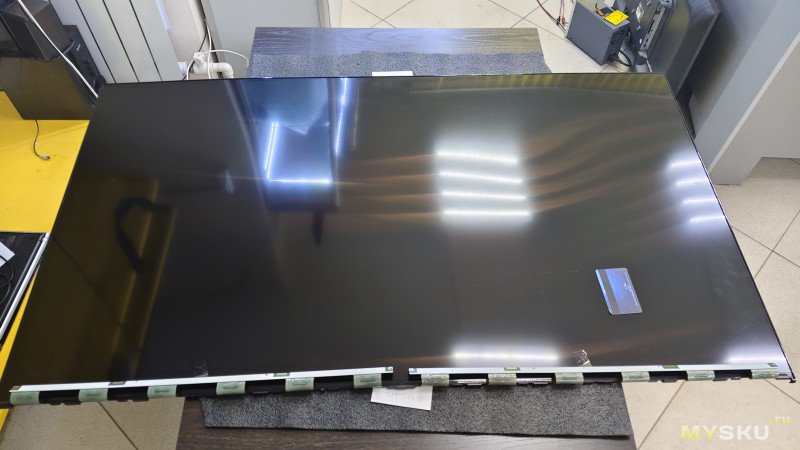

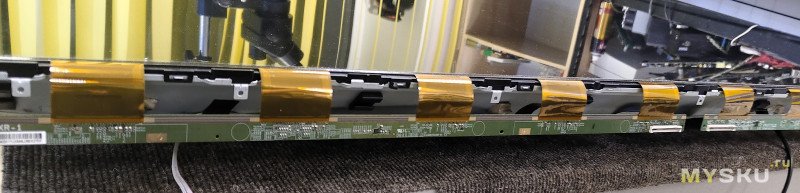

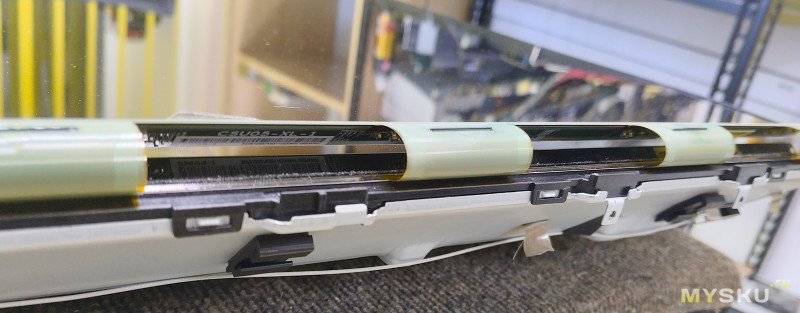

Снизу извлекаем из креплений платы матрицы и подклеиваем их скотчем, что бы не мешались при снятии.

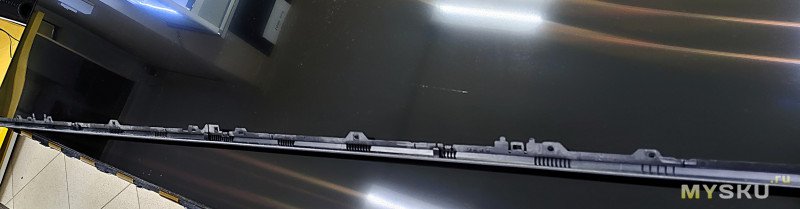

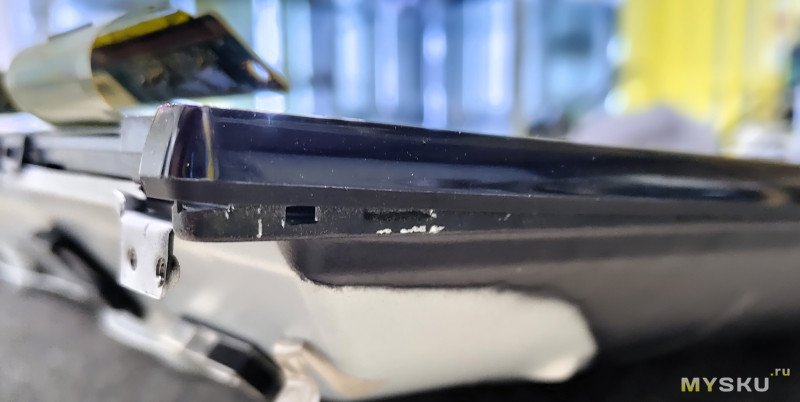

Отщелкиваем снизу крепления — пластик хрупкий и половина зацепок отломилась, но в этом нет ничего страшного.

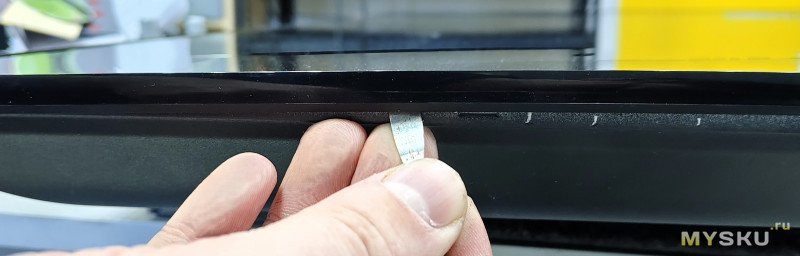

Отщелкиваем рамку с приклеенной на ней матрицей. Я начал снизу с угла. Защелки довольно сильные, с карточкой не получится. Я использовал металлическую лопатку. Аккуратно, не спеша, отщелкиваем рамку. Если защелки не поддаются — значит просто на них не попали) Они расположены каждые 10-15 см (примерно)

После снимаем рамку с матрицей. Лучше это делать с помощником, я же снял без чьей либо помощи. Взял посередине сверху и снизу, поднял и перенес на свободное место.

Места на столе не хватает)

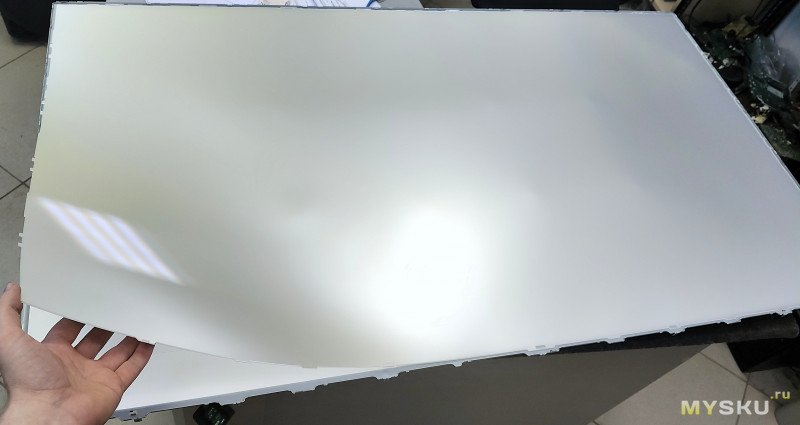

Снимаем рассеивающие свет элементы. Не разделяем их, что бы потом не перепутать последовательность

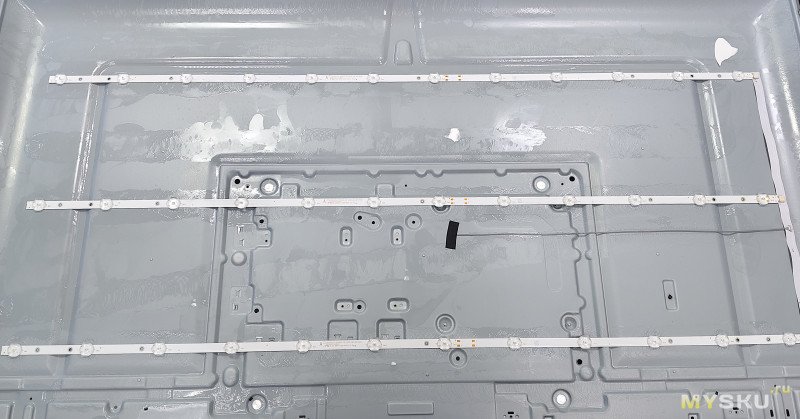

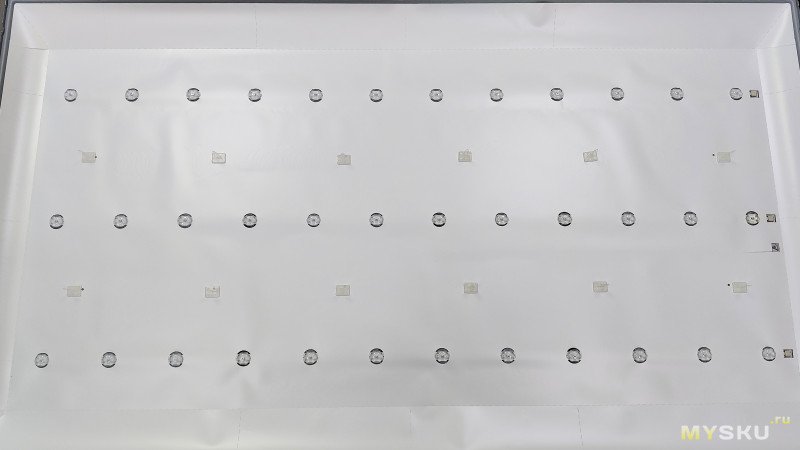

Подсветка состоит из 3-х планок, всего 36 светодиодов (3v).

Снимаем отражатель. Но возникла сложность — он весь приклеен на клей ( не скотч) к корпусу и я просто заманался его отдирать. Благо он довольно крепкий и, подливая бензин Калоша, мне почти без повреждений удалось его снять. А потом до меня дошло — можно было просто аккуратно вырезать отражатель, где планки, заменить их и назад всё приклеить! Но было уже поздно.

Маркировка родных планок LED55D12A-ZC62AG-11D.

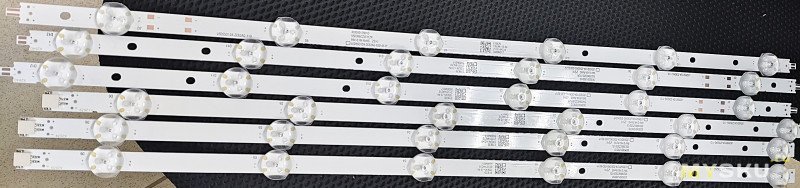

Заказал новые планки на маркетплейсе. Комплект для замены состоит из двух частей, для уменьшения габаритов при перевозке.

Отклеиваем старые планки, устанавливаем новые. Полчаса устанавливал отражатель — постоянно приклеивался когда этого мне было не нужно). Ну и собираем всё в обратной последовательности. При установке матрицы и защелкивании нажимайте строго на рамку, никакого давления на стекло! Особенно внимательно снизу матрицы, где шлейфы.

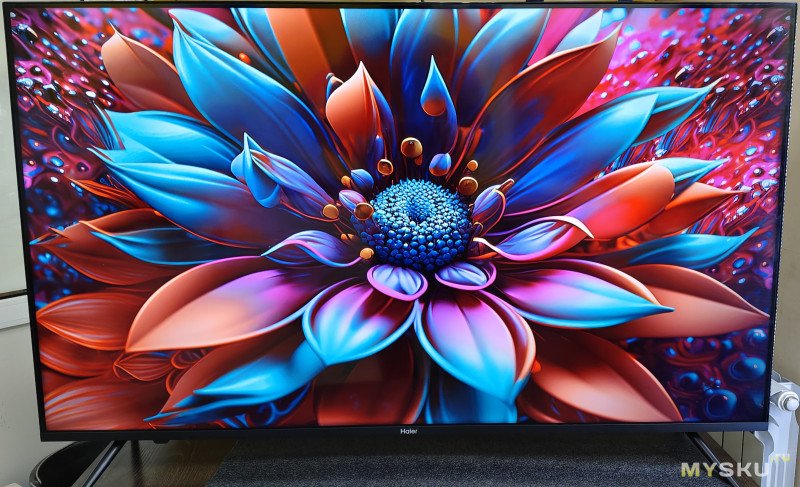

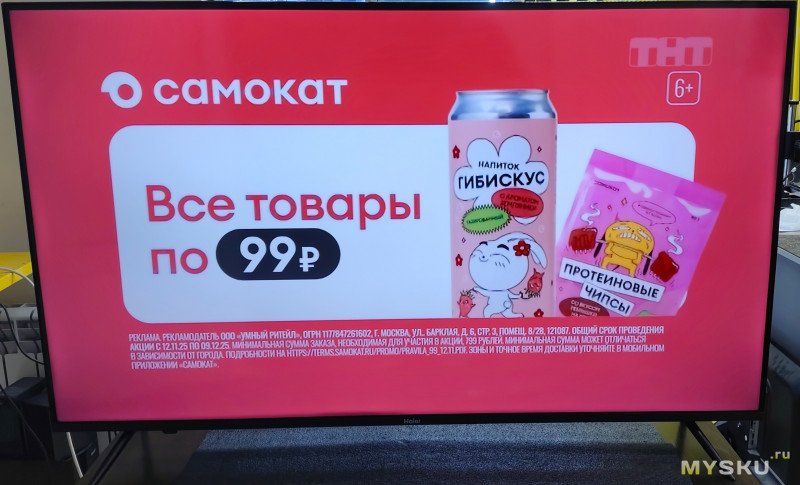

Включаем — картинка без пятен и засветов, яркая.

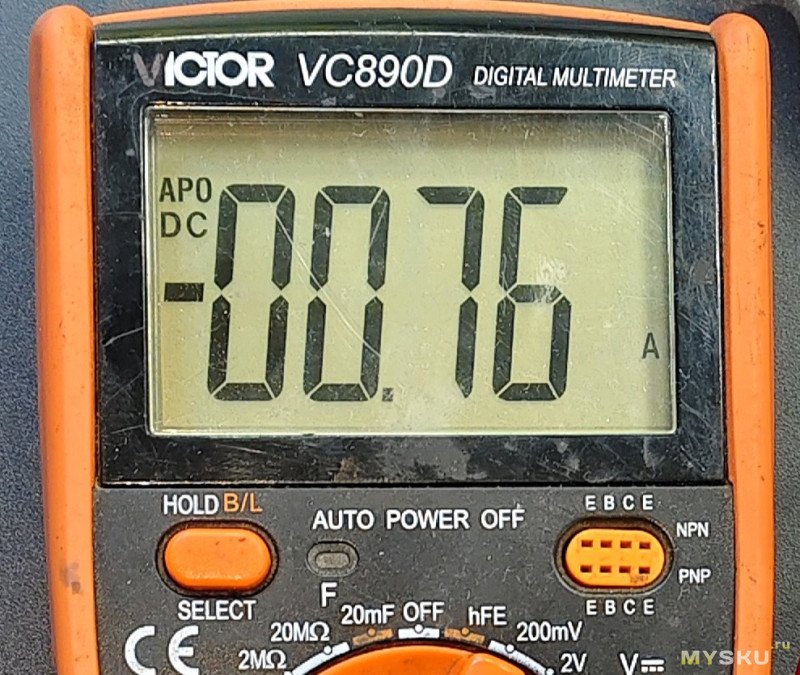

Узнаем, какой ток подается на светодиоды. Пусть тут используются 3v 2w светодиоды — их максимальный ток 600-700ma. 760ma для них — это дохрена и не удивительно, что тв так мало проработал.

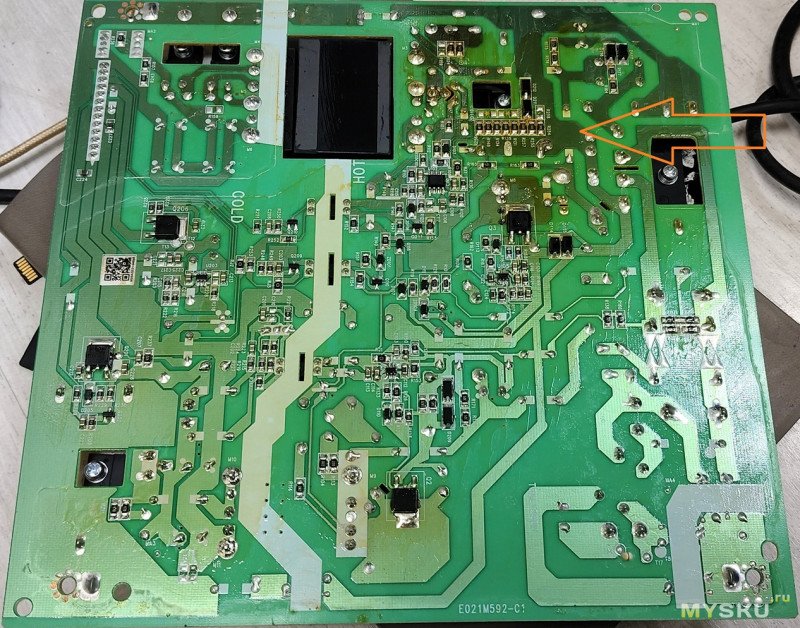

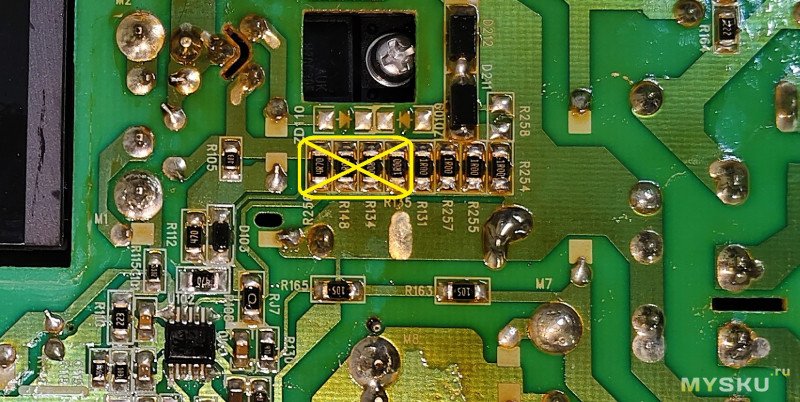

Для уменьшения тока убираем (в цепочке параллельно соединенных резисторов) 4 резистора, тем самым увеличивая сопротивление в этой цепочке.

Оставляем 4 шт по 1 ому

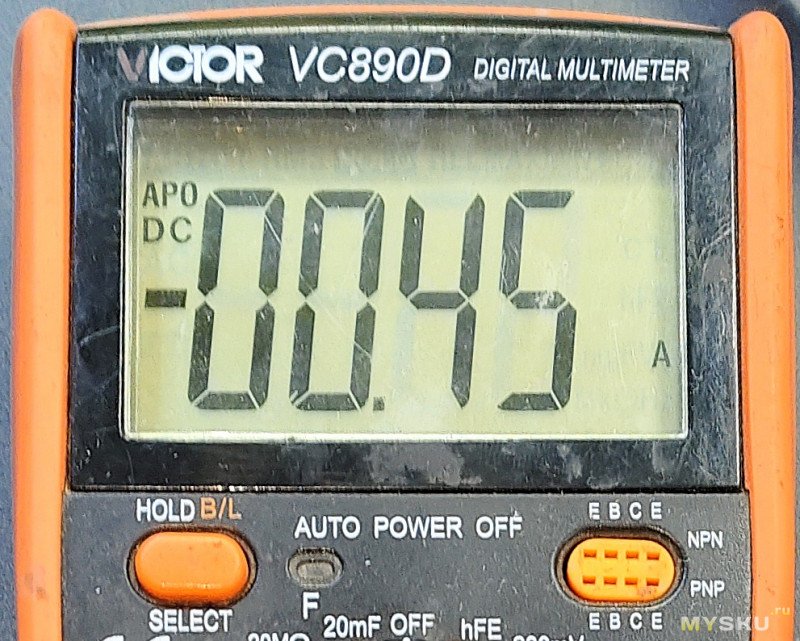

Ток стал на 40% меньше и составил 450ma

При этом картинка осталась такой же яркой и насыщенной, поэтому можно снять еще один резистор на один ом, но я оставил так.

В настройках есть пункт «Подсветка», можно уменьшить и там, но надежнее просто убрать резисторы.

Такой вот телевизор, не отработавший даже половину заявленного срока службы. Наверно на наклейке ошиблись с цифрой — вместо 2 года написали 5 лет (например, в дешевом Skyworth 32W4 в инструкции так и написано, но после уменьшения тока подсветки работает 6 лет).

На этом у меня все, спасибо за внимание! Удачных ремонтов!
