Телевизор Samsung UE32M5000AK | Замена подсветки

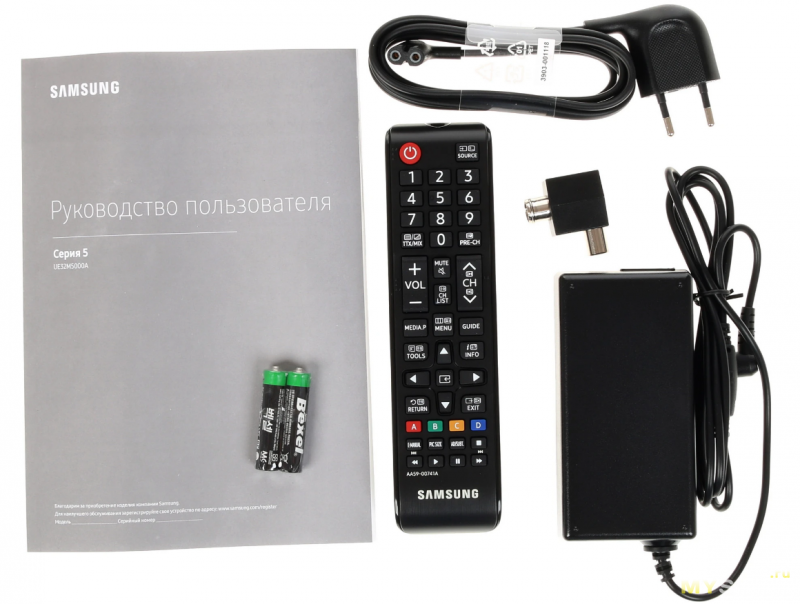

В один прекрасный день включили телевизор, а он только «заговорил», а изображения нет? Подсветите фонариком экран и если вы увидите изображение (обычно еле заметное), то это значит, что необходим ремонт подсветки — частичная или полная замена. Так же стоит отметить — здесь используется выносной блок питания и с ними бывают проблемы: просадка напряжения, пульсации и т.д. Проверить напряжение мультиметром не помешает.

В данном обзоре я расскажу и покажу процесс разборки и замены светодиодной подсветки в телевизоре Samsung UE32M5000AK

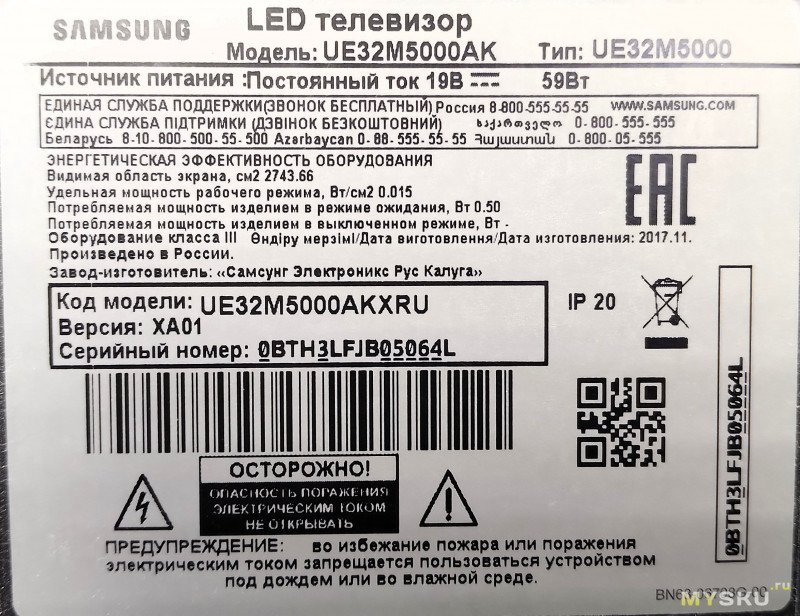

Телевизор производства конца 2017 года, сломался в конце 2025 года — отработал примерно 7 лет

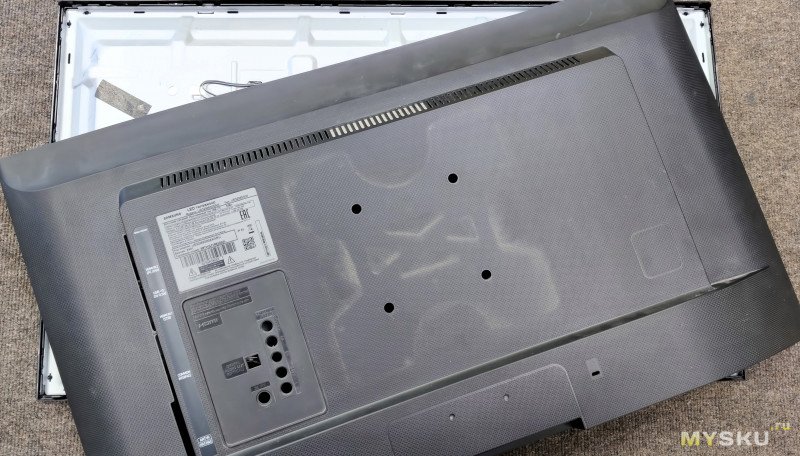

Разберем телевизор. Располагаем его на ровной поверхности экраном вниз и снимаем крышку.

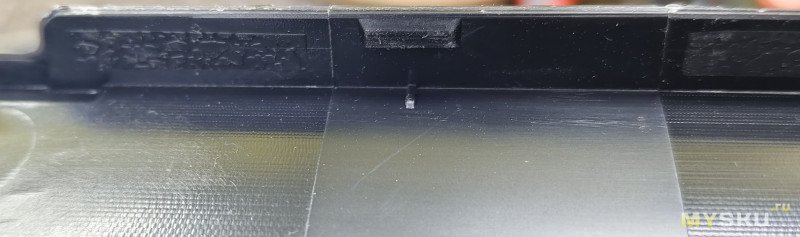

Крышка держится на защелках по периметру и на их отщелкивание ушло наверно минут 10 — вот такие они «лютые»)

Расположены они внутри крышки и просто так до них не доберешься. Отщелкивал силой — отгибал, шатал и так понемногу, защелкой за защелкой крышку и снял. Зацепляются они за пластик внутри телевизора.

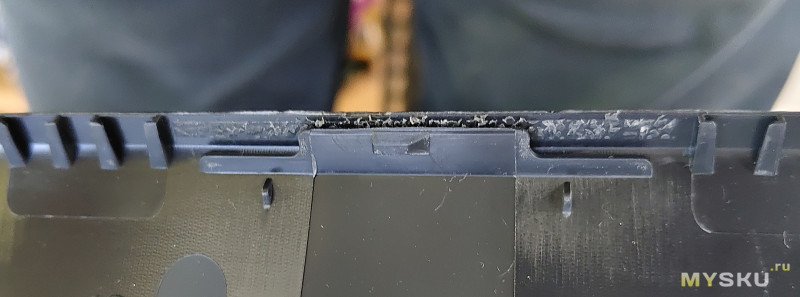

Сверху защелки находятся внутри корпуса

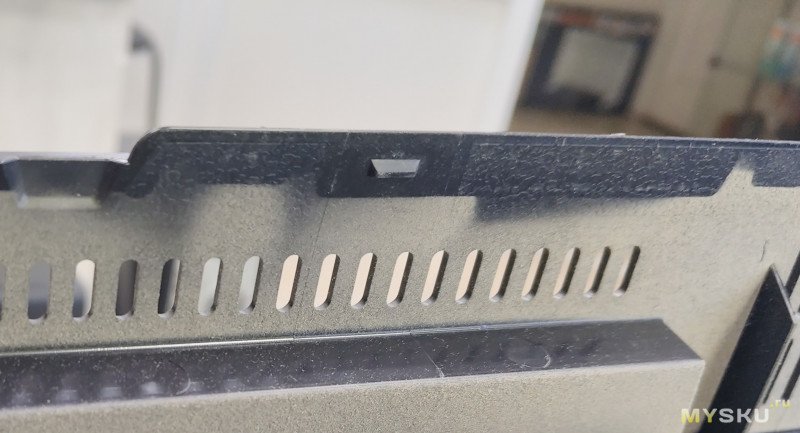

Сбоку они поближе к краю

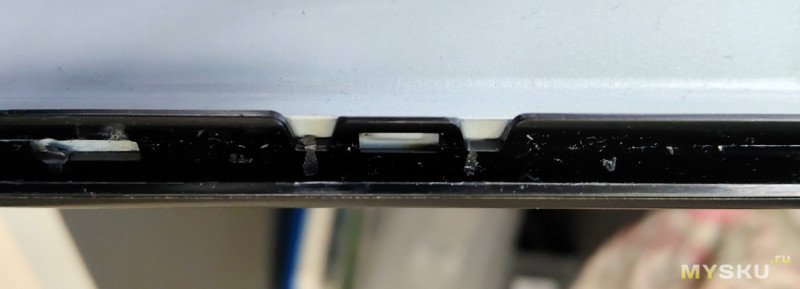

Снизу они поглубже. Надо быть предельно аккуратным — тут находятся шлейфы матрицы. На последующих фото будет видно.

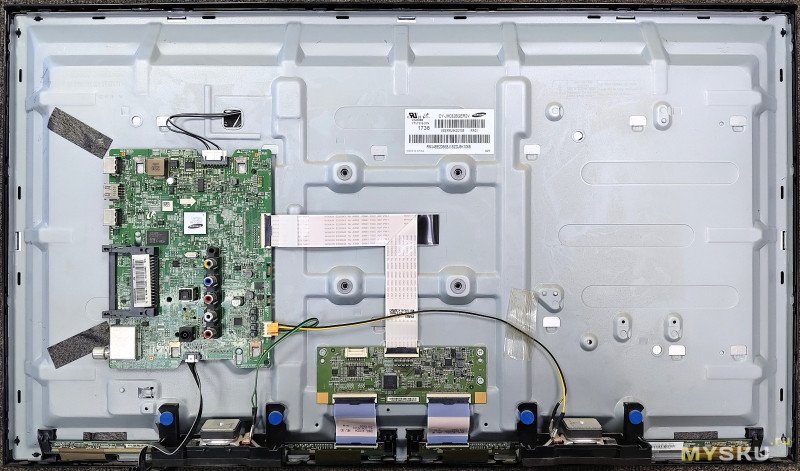

Внутри телевизора системная плата и плата t-con

Системная плата BN41-02582B

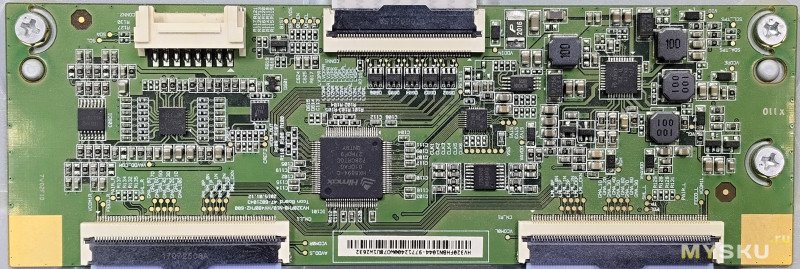

t-con HV320FHBN1044

Снимаем системную плату, снимаем динамики, кнопки, отключаем шлейфы от матрицы к t-con

Переворачиваем телевизор и отщелкиваем внешнюю рамку от корпуса и снимаем её.

Матрица лежит на резиновых уголках. Приподнимаем стекло присоской и взяв руками сверху и снизу посередине переносим на ровную и чистую поверхность. Не бойтесь оставлять отпечатки с обратной стороны — их не видно, как и мелкую пыль.

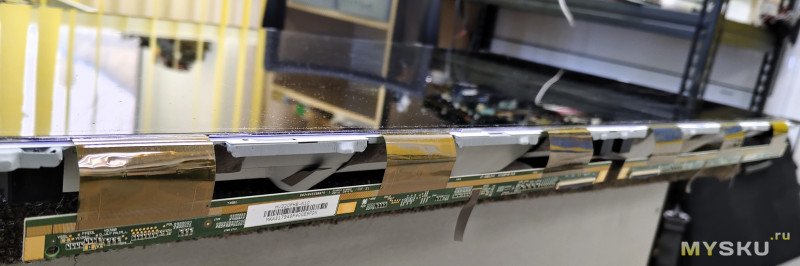

Но перед этим не забудьте извлечь платы матрицы снизу из креплений в корпусе

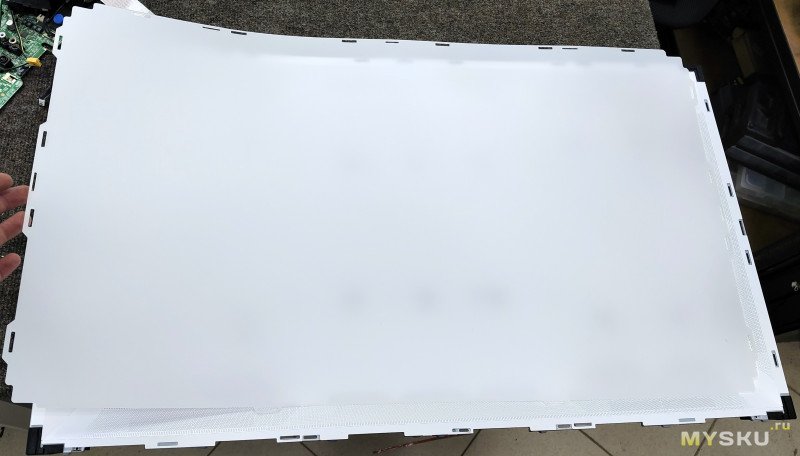

Снимаем рассеиватели, отражатель светодиодов.

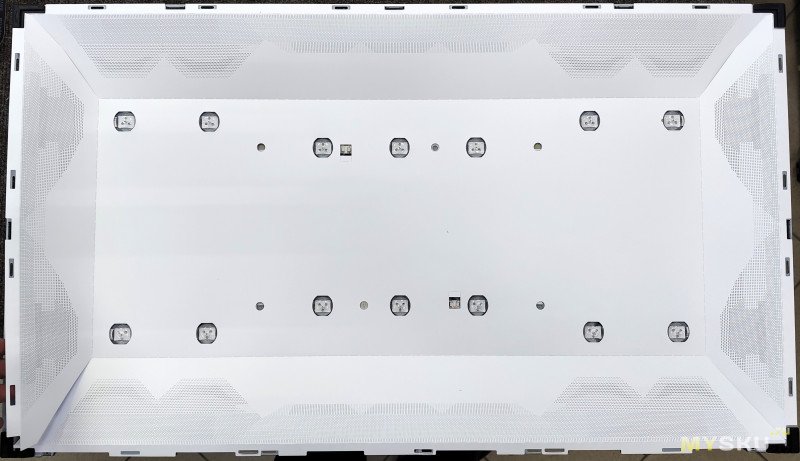

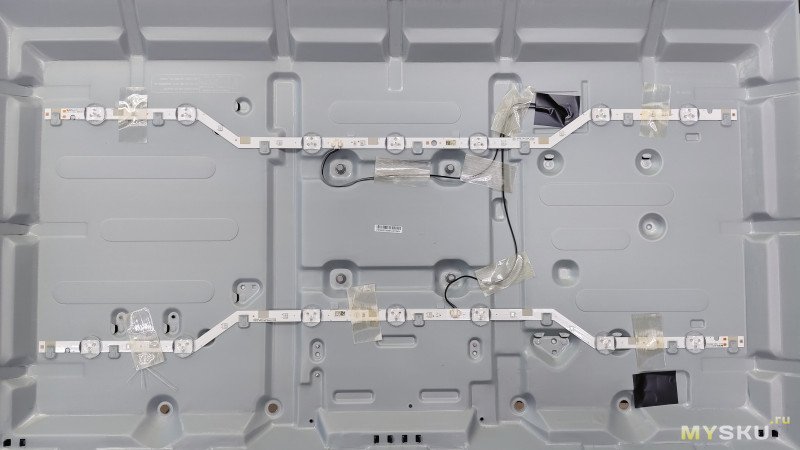

И вот добрались до планок подсветки

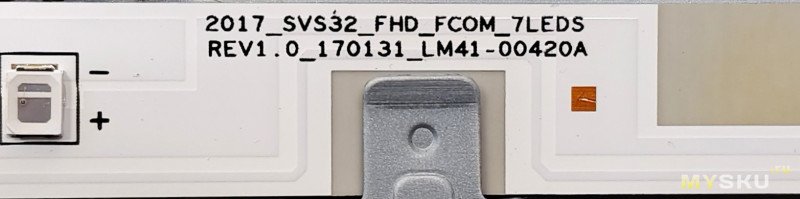

Маркировка заводских

Я был невнимательным (поиск их подсунул от тв SAMSUNG UE32J5000AK) при покупке новых и заказал новые планки с маркировкой v8dn-320sm1.

В целом они тоже подходят, но пришло «доработать напильником». Нижняя планка ну углу упиралась в металл — подпилил.

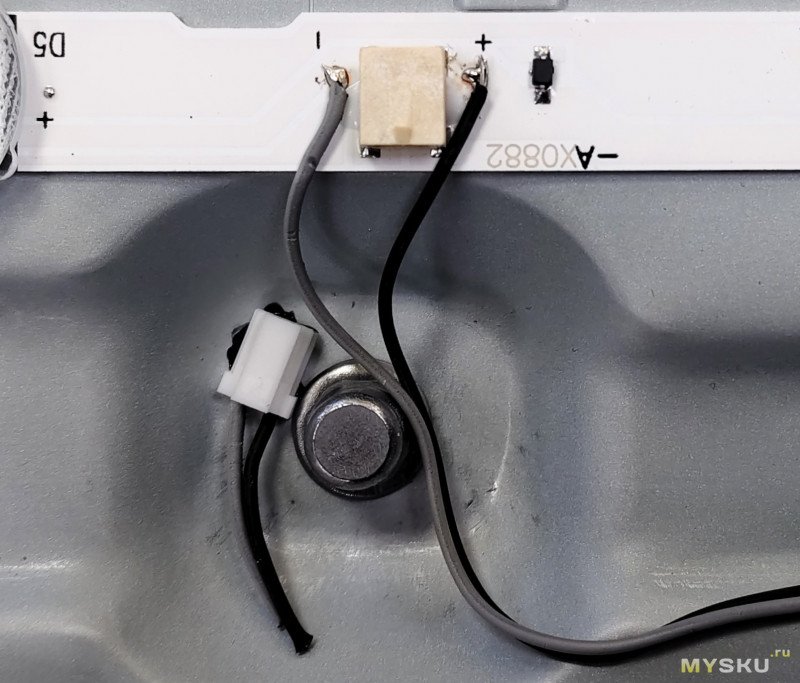

Не подошли коннекторы. Отрезал их и припаял напрямую. Сами коннекторы приклеил к корпусу — вдруг понадобятся при следующем ремонте, если конечно будут делать.

Возможно чуть не совпали расположение линз и отверстий в отражателе — подрезал последний, но вроде как не пришлось этого делать

Собираем всё в обратной последовательности. При установке матрицы следите, что бы её углы находились в углублении резиновых уголков.

Перед закрытием задней крышки желательно снизить ток на светодиоды. На яркость картинки повлияет слабо (а многие и не замечают этого), а срок службы новой подсветки увеличится

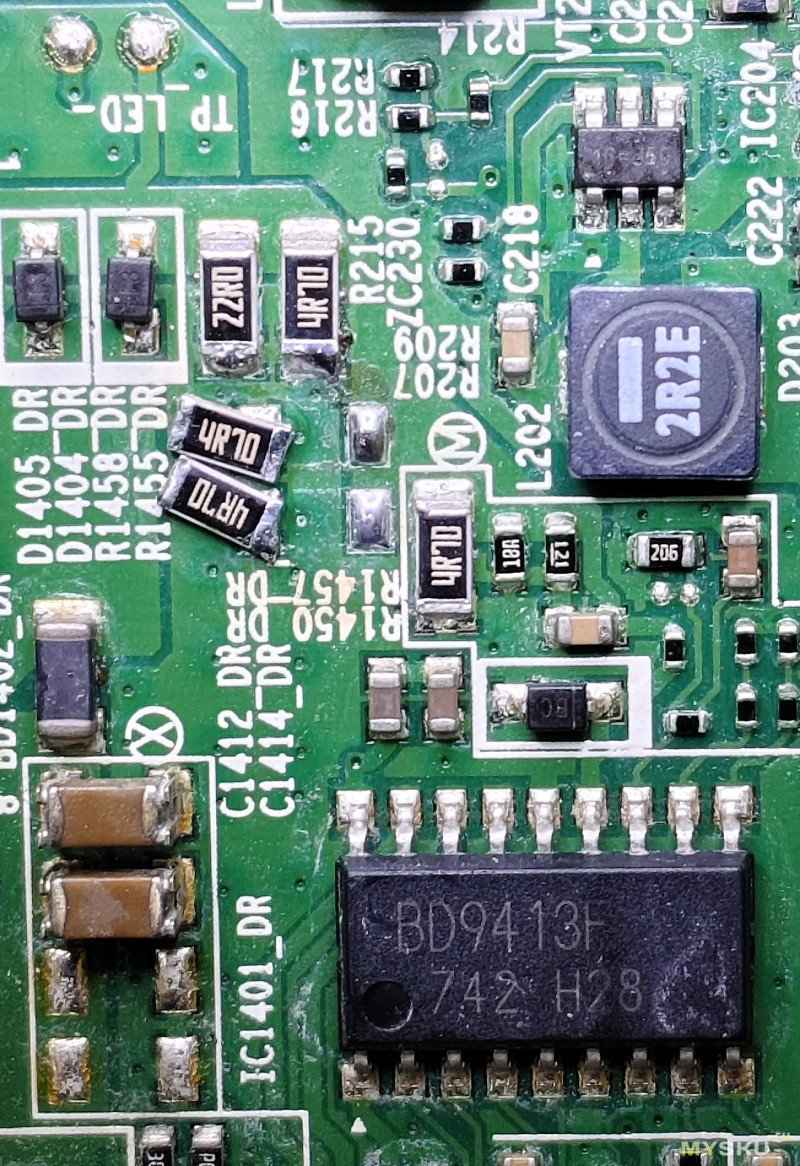

Чтобы уменьшить ток подсветки LED-драйвера с контроллером BD9413F на плате BN41-02582B, следует пропорционально увеличить сопротивление датчика тока светодиодов. По выводу 13 микросхемы BD9413F предусмотрена сборка из нескольких резисторов 4.7 Ohm и 22 Ohm, соединённых параллельно. Можно удалить один резистор, увеличится общее сопротивление сборки, а ток подсветки пропорционально уменьшится.

https://tel-spb.ru/remont-tv-lcd/samsung-ue32m5000

Я исключил 2 резистора 4.7 Ohm -ток упал  примерно на 50% от изначального

Включаем телевизор — пятен и засветов не наблюдается, нормальная картинка. Недостатка в яркости в хорошо освещенном помещении я не испытал.

На этом я заканчиваю сей топик. С праздниками и удачных ремонтов!
