Безрамочный тв ECON EX-32HT011B | Замена подсветки
Приветствую!

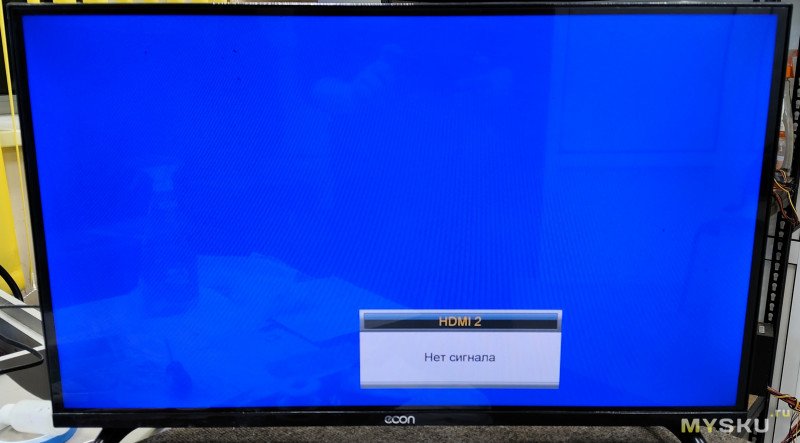

Телевизор перестал показывать, и вы видите только силуэты при ярком освещении? Скорее всего, проблема в подсветке (реже — в системной плате). Это довольно распространенная поломка, и её можно исправить, заменив светодиодные планки или светодиоды.
В данном обзоре я расскажу и покажу процесс разборки и замены светодиодной подсветки в недорогом безрамочном телевизоре ECON EX-32HT011B.
В ремонте телевизор выпуска 2020 года, заявленный срок службы — 3 года. Сломался в апреле 2025 года. Телек конечно бюджетный — разрешение 1366x768, нет никаких смарт функций. Но оно и не надо для просмотра эфирного тв, на такой небольшой диагонали.
Приступим к разборке. Располагаем экраном вниз на ровной поверхности, желательно на покрывале или на чем то подобном ( я использую пупырку).

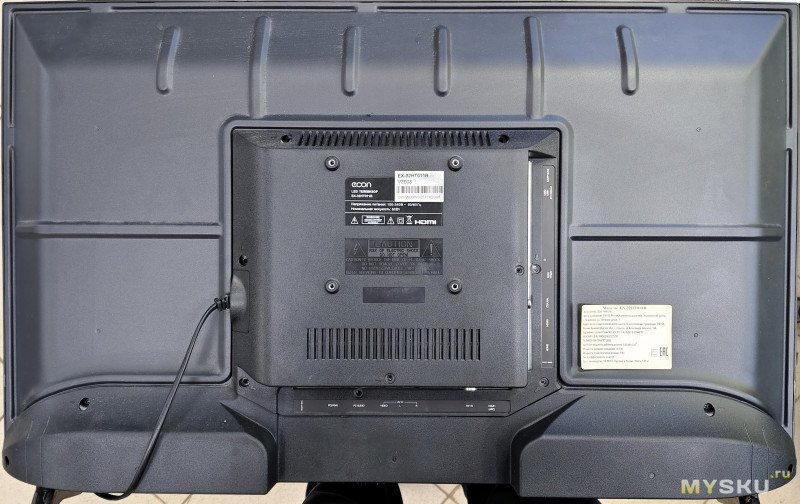

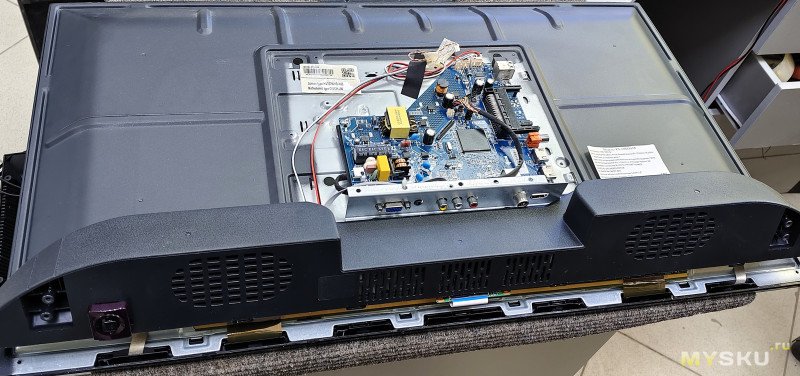

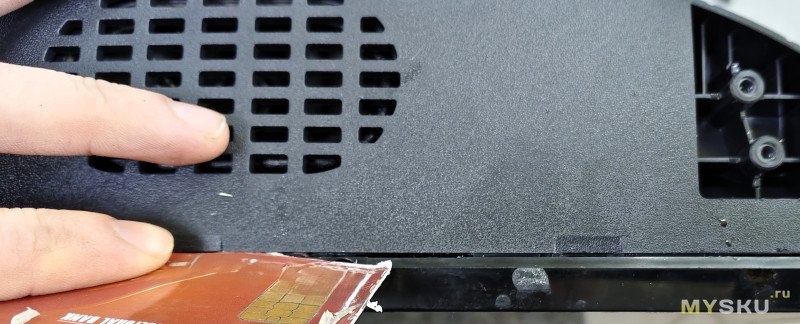

Откручиваем винты задней крышки. Снимаем крышку, закрывающая плату и аккуратно отщелкиваем (на фото видно расположение защелок) нижний пластик с динамиками и кнопкой с ir приемником.

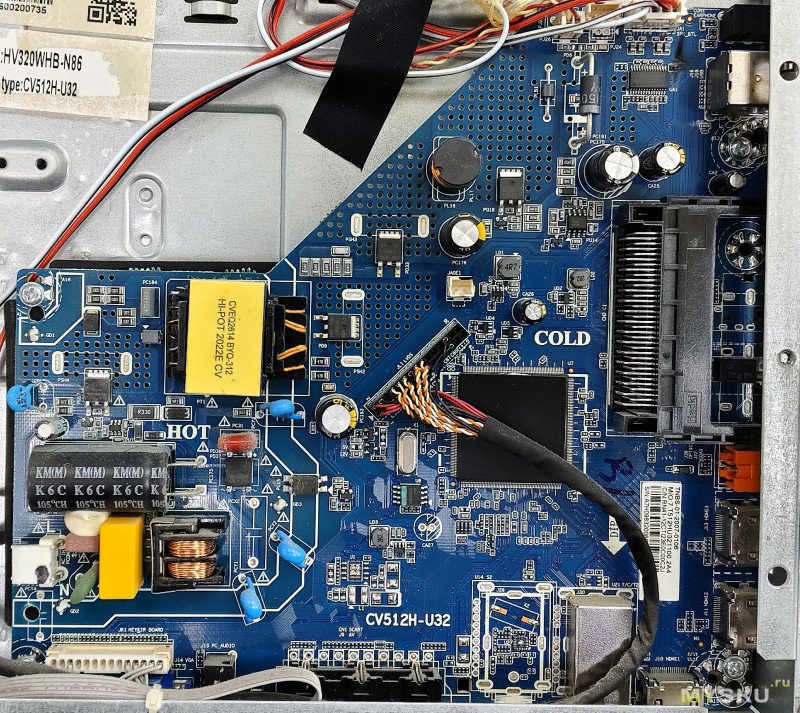

Состав телевизора — системная плата CV512H-U32. Матрица HV320WHB-N86.
Конденсаторы целые, пухлых не обнаружено. Конечно бывает, что он вздувается в «обратную сторону», т.е выдавливает резиновую пробку со стороны ножек, или просто высыхает внутри и не вздувается (а внешне целый), но тут не эти случаи.
LED тестером проверил — подсветка не загорается, точно она.

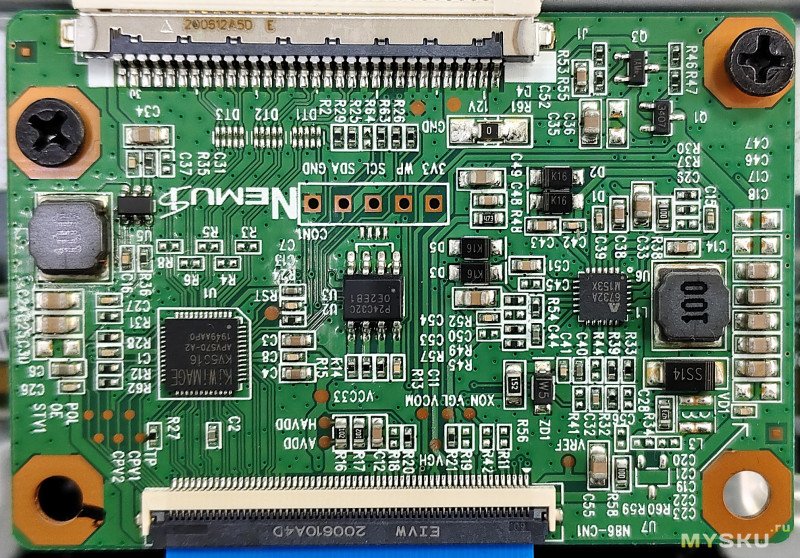

t-con NTB320HDN86

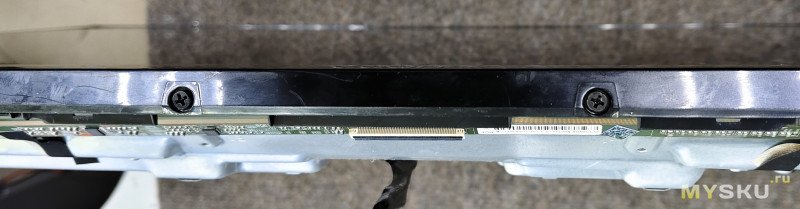

Снимаем t-con плату и отключаем шлейф на матрицу. Основную плату можно не трогать — она не мешает.

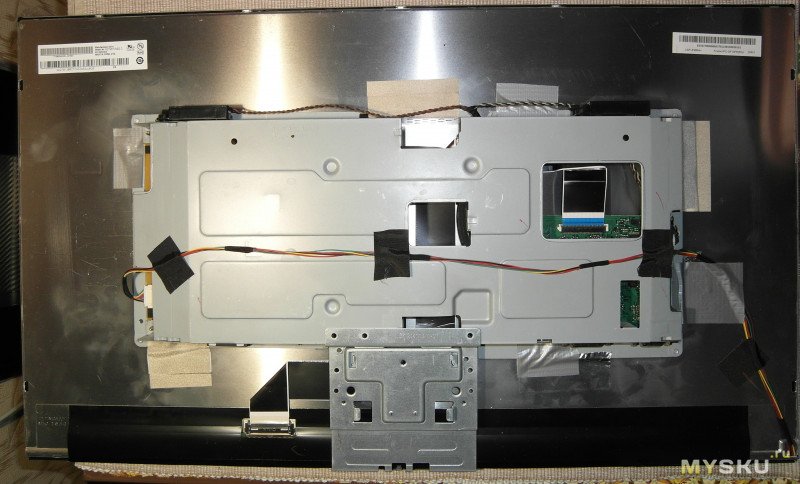

Откручиваем винты, удерживающие пластик снизу телевизора и снимаем его

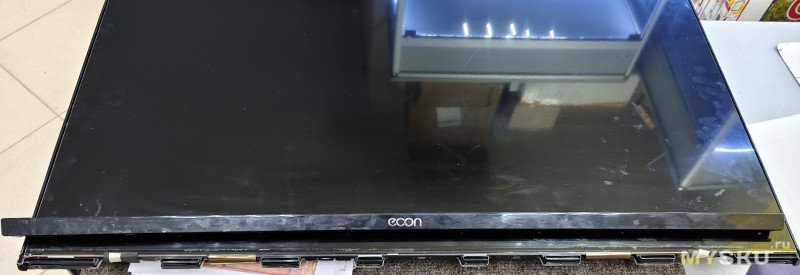

Демонтаж матрицы. Сначала отклеиваем от шасси тв плату матрицы снизу и снимаем саму матрицу.

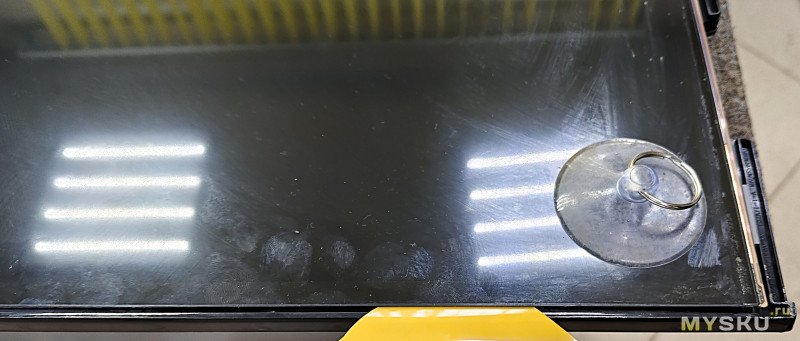

Я начал отклеивать тонким пластиком по периметру стекло (подливал изопропиловый спирт или бензин Калоша), все прошло без проблем, матрица снята.

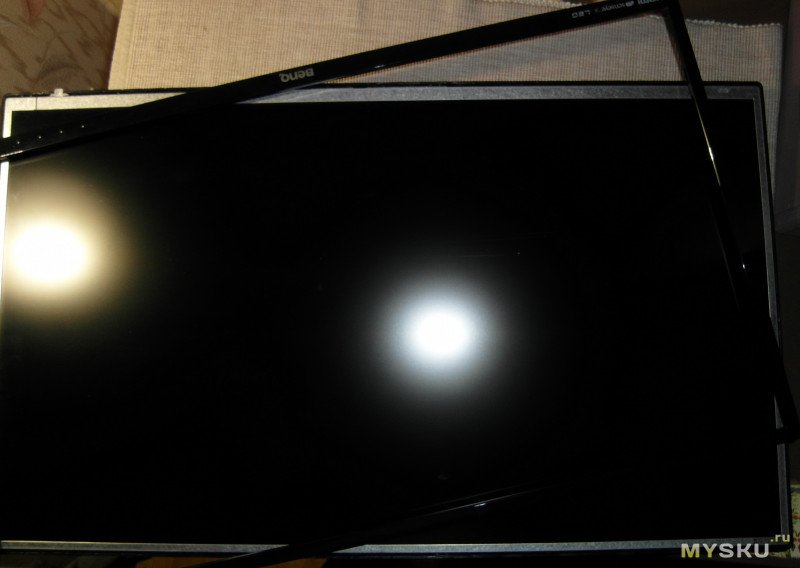

А потом смотрю — а рамка, в которой она была вклеена съемная! Отщелкивается вместе с матрицей и не нужно ничего отклеивать, потом приклеивать. Двойная, а то и тройная работа (на стекле остался скотч и пришлось долго и нудно убирать его)
Ну как так? Мою реакцию на это можно описать так:
Моя невнимательность, ну да ладно. Продолжаем.

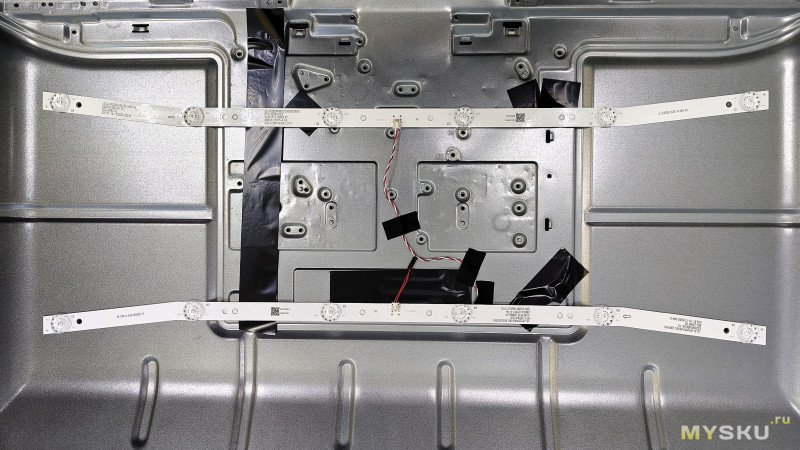

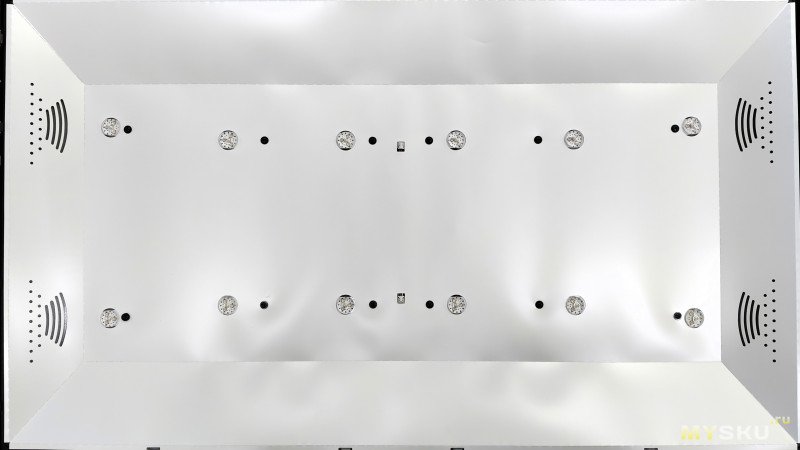

Снимаем рассеивающие свет плёнки (не разделяем) и вот добрались до планок подсветки. Всего их 2 шт, 12 шестивольтовых светодиода.
Их маркировка MS-L3655 V1
Заказал аналог под маркировкой JL.D32061330-114ES-M, установил — все подошло без каких либо проблем.
Собираем в обратном порядке. При установке рамки с матрицей не давите на стекло — только на пластик! Итог — картинка без пятен и засветов.

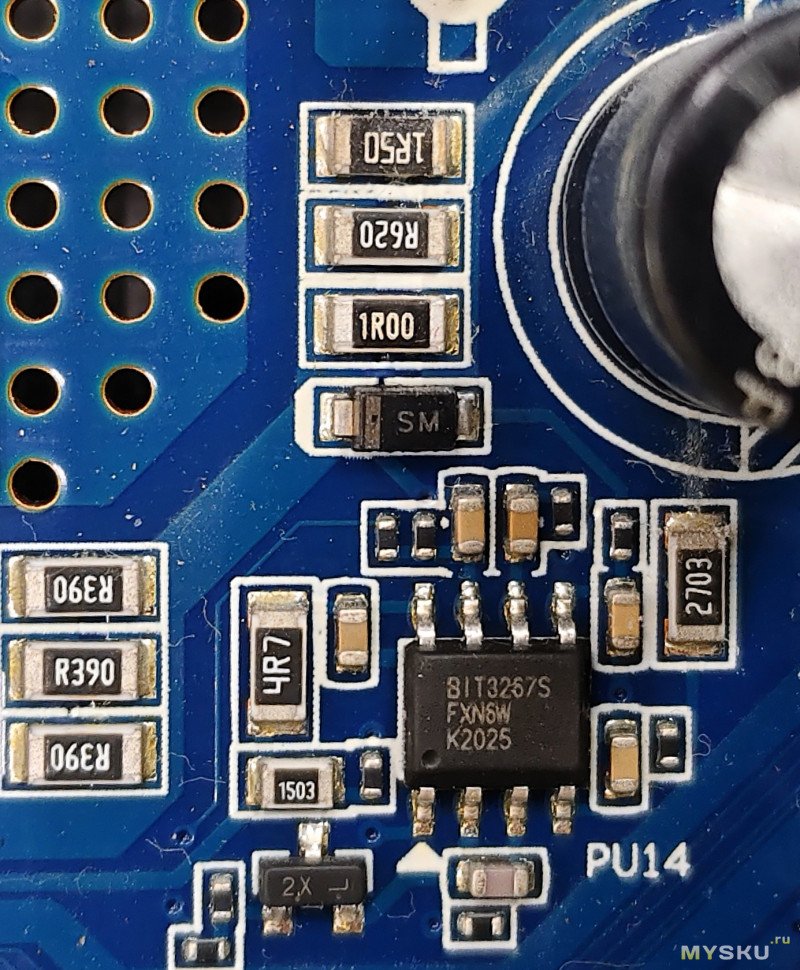

Для продления срока службы новой подсветки нужно убавить ток на светодиоды. Чтобы уменьшить ток подсветки следует увеличить общее сопротивление низкоомных резисторов датчика тока, подключенных к выводу 5 INN микросхемы BIT3267. Я убрал на 1ohm, ток снизился на 30%. Что бы уменьшить на 50% — убираем 1 и 1.5ohm.
Ваттметр показывает снижение потребление на ~30% - значит всё сделали правильно.
По яркости всё осталось на хорошем уровне — в хорошо освещенном помещении недостатка не почувствовал.
На этом всё, телевизор можно окончательно собирать и эксплуатировать. Спасибо за внимание и удачных ремонтов!
