Здравствуйте!

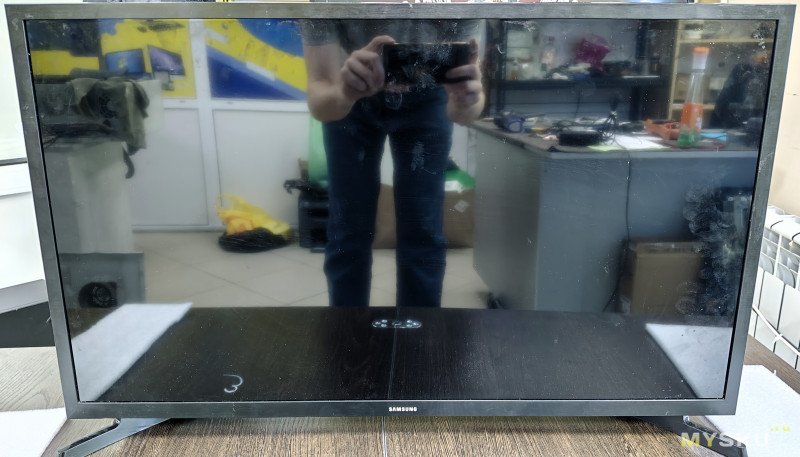

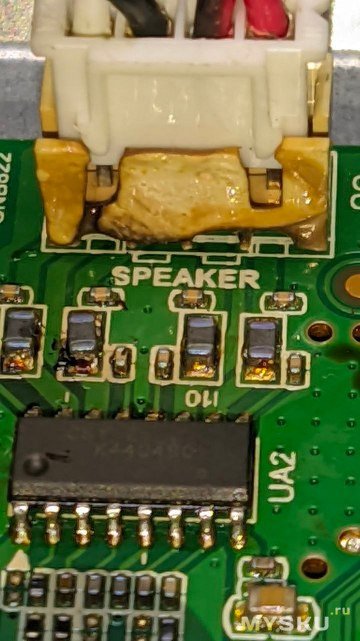

Принесли в ремонт телевизор Samsung UE32N5000AU с проблемой — не включается. Смотрю — разъем питания сломан и вместо него выведены провода и приделан разъем и всё это залито термоклеем. В общем — кто-то постарался:) Проверил — блок питания исправен и напряжение в разъем приходит. Значит будем разбирать тв  и смотреть что произошло.

Samsung UE32N5000 (полное наименование для рынка РФ — UE32N5000AU) — это компактный 32-дюймовый (80 см) LED-телевизор базового уровня, выпущенный компанией Samsung в 2018 году. Главной особенностью модели является сочетание небольшого размера и полноценного разрешения Full HD (1080p), что обеспечивает высокую четкость картинки для такой диагонали.

• Экран: 32 дюйма (80 см), разрешение Full HD (1920 × 1080).
• Цифровое ТВ: Встроенные тюнеры DVB-T2 / C / S2 (эфирное, кабельное, спутниковое).
• Звук: 2 динамика общей мощностью 10 Вт (Dolby Digital Plus).
• Разъемы: 2 × HDMI, 1 × USB, оптический аудиовыход, слот CI+.
• Крепление на стену: VESA 100 × 100 мм.
• Год выпуска: 2018

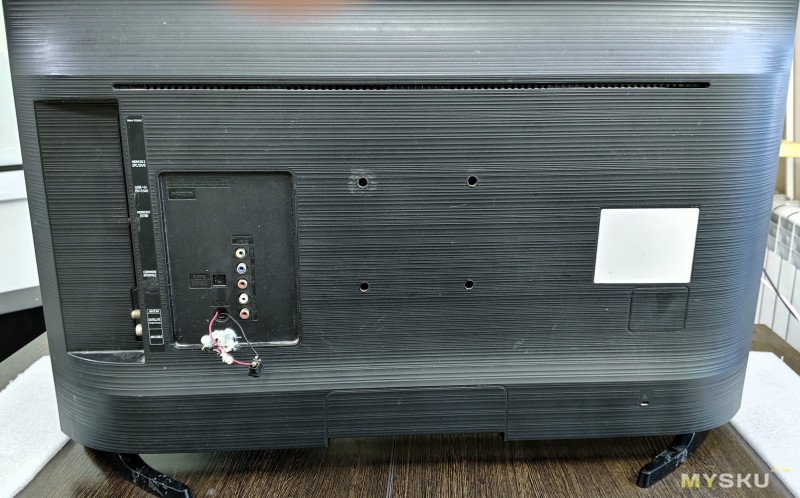

Сзади наклейка не сохранилась и точную дату выпуска не узнать

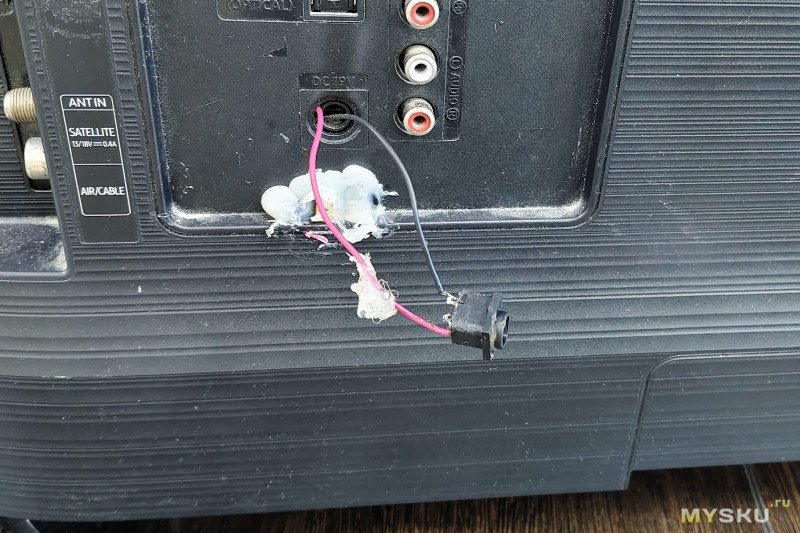

Вот так кто-то сделал, возможно и сам владелец. В принципе решение рабочее(если нормально зафиксировать и провода покрепче взять, а то тут какие то хлипкие на вид взяли), я не раз видел такое в ноутбуках, когда нечем заменить разъем и приделывают что-нибудь подходящее. Главное не перепутать полярность

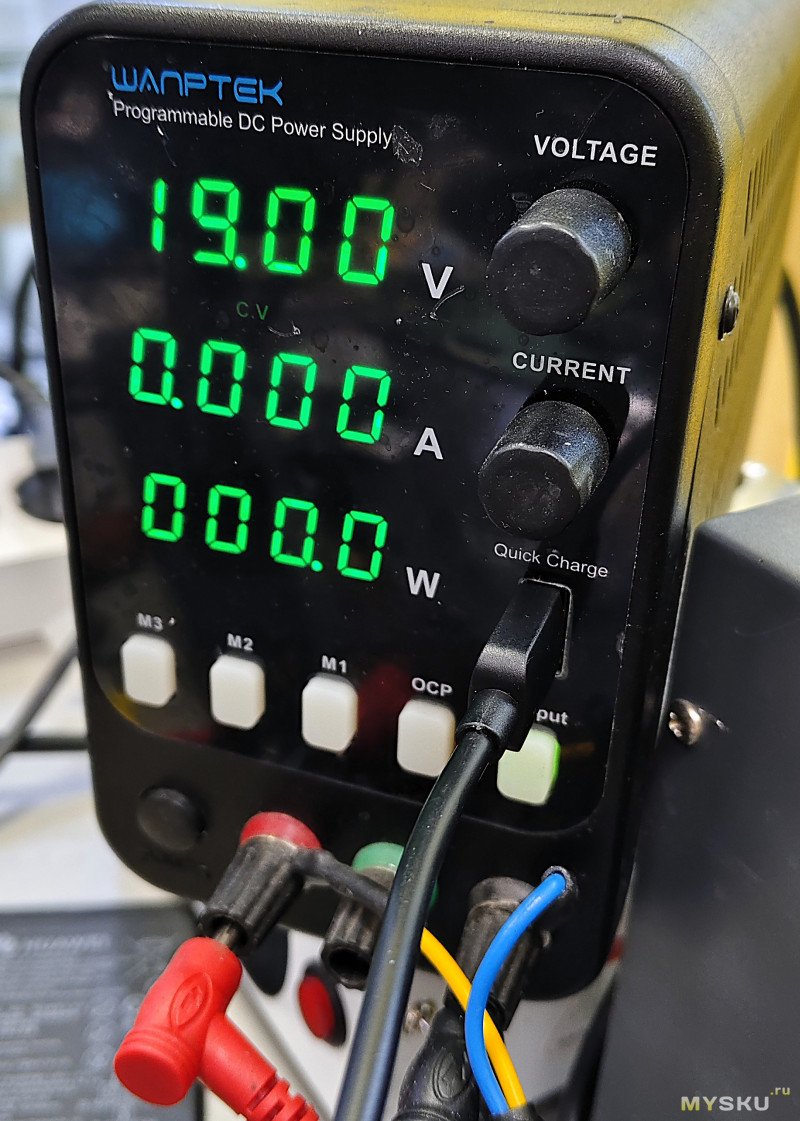

Подключил к проводам блок питания, смотрю потребление — по нулям

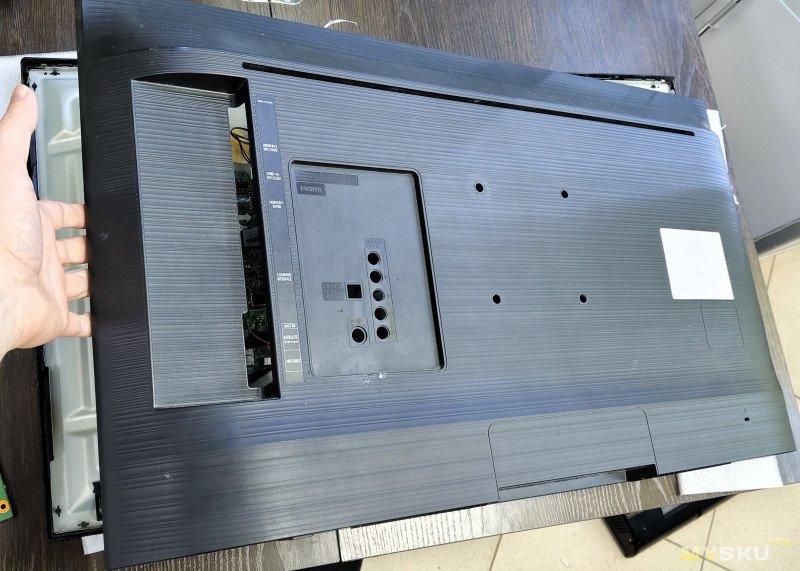

Разберем. Крышка держится исключительно на защелках. Начал с боков и сверху, потом снизу аккуратно металлической лопаткой отщелкнул.

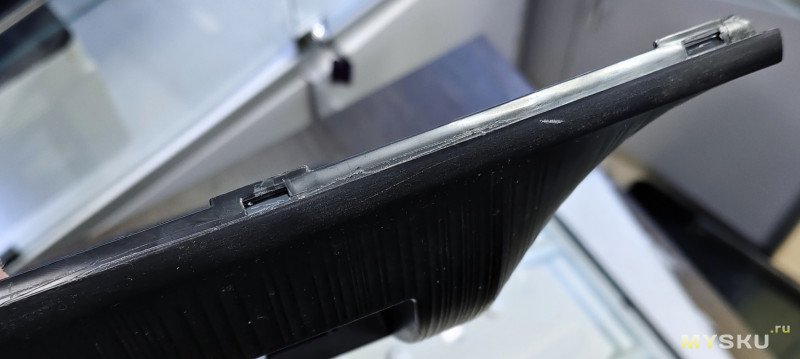

Защелки расположены на рамке и их выступы вставляются в пазы в крышке, поддаются не очень, но я справился.

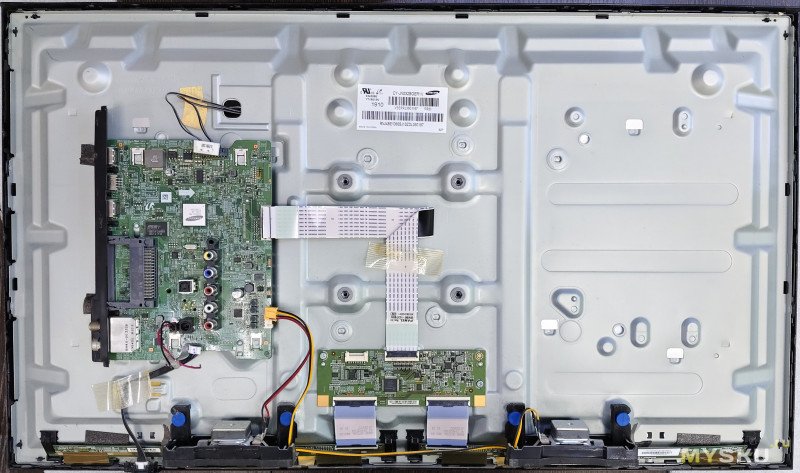

Матрица CY-JN032BGER1V, системная плата BN41-02582, t-con BN41-02292A

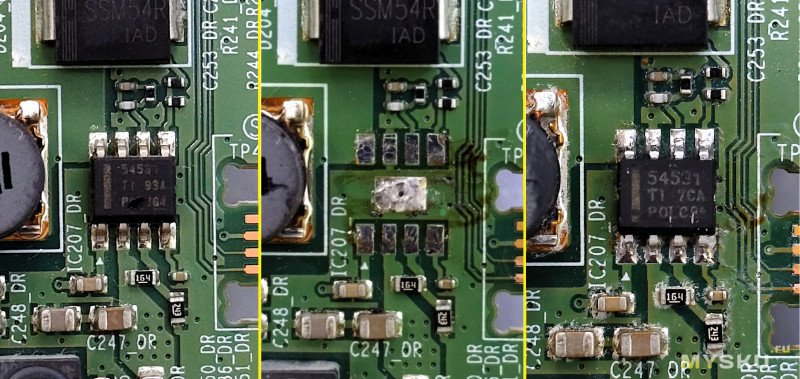

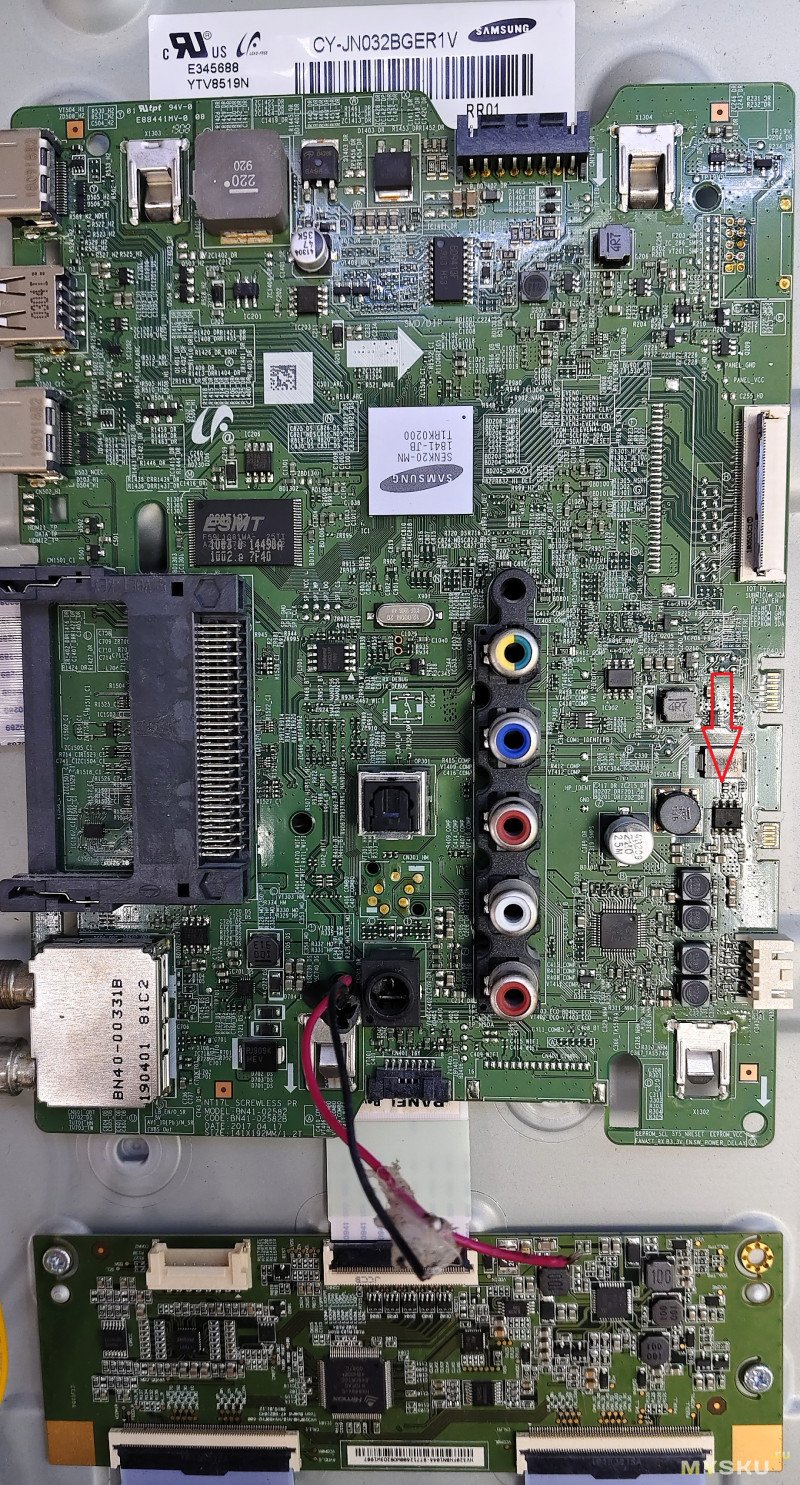

Первым делом осматриваю плату на предмет горелых элементов и вижу дырку в микросхеме 54531 (отмечена стрелкой). В остальном ничего подозрительного.

Технические параметры

Наименование:  TPS54531
Маркировка на корпусе микросхемы:  54531
Партномер:   TPS54531DDAR
Тип микросхемы:  DC-DC Step-Down Converter  (понижающий преобразователь напряжения)
Диапазон входных напряжений       3.5....28 В
Опорное напряжение:   Vref     0.8 В
Диапазон выходных напряжений    1,25....38 В
Максимальный долговременный выходной ток :    5 А
Пиковый кратковременный выходной ток:  5.5 А
Рабочая частота:                             570 кГц
Температурный диапазон               -40…+85 оС

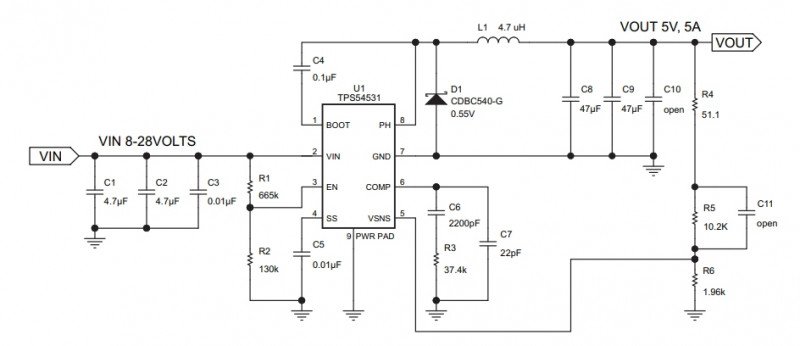

Схема включения TPS54531

ДАТАШИТ

Ответа на вопрос «почему сгорел этот понижающий преобразователь» у меня нет, но что-то мне подсказывает — перепутали полярность, а может сама по себе вышла из строя (или нарушилась герметичность корпуса и ведь белый дым вышел, на котором, как известно, работают микросхемы). Пойдем по простому пути — просто заменим сгоревшую деталь (после отпайки потыкал тестером площадки на плате на предмет КЗ — его нет). Микросхему заказал с озон

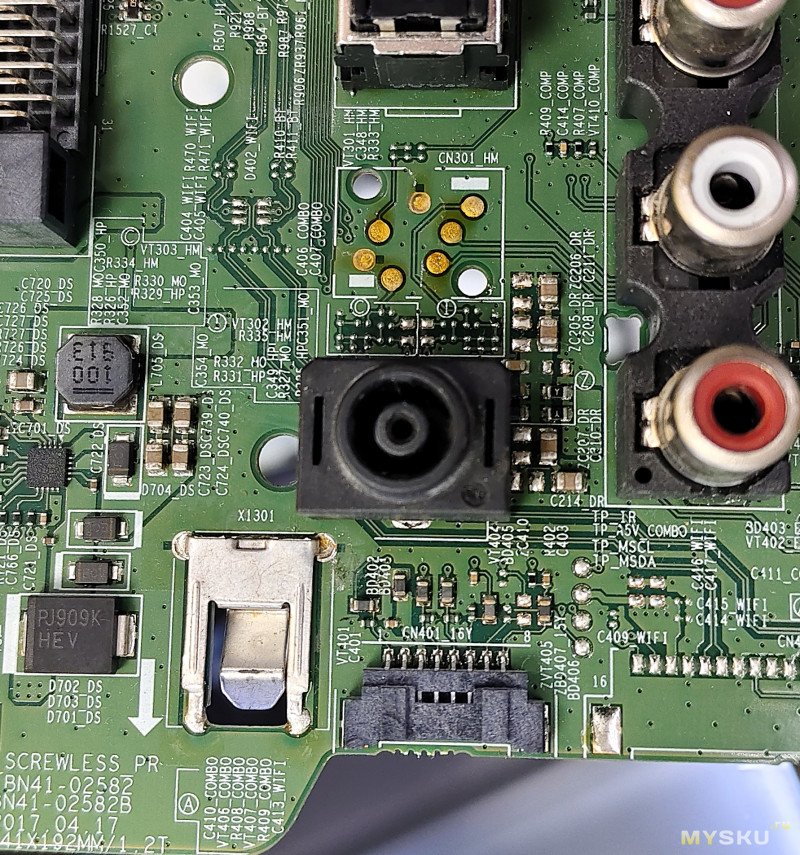

Оставлять разъем как есть, на проводах — не вариант. Выпаял старый сломанный разъем, из какой то платы тв Sony взял подходящий, «доработал напильником» и поставил. А потом думаю — а что помешало припаять разъем, который на проводах висел? Но разъем от Sony уже стоял на плате от Samsung — пусть будет так:)

Запитав плату от лбп с ограничением тока, чтобы в случае чего сразу не сгорело, включаю. Потребление в дежурном режиме в норме, включаю — работает. Потребление в норме — примерно 1.5-1.7A. Повезло — на плате больше ничего не сгорело.

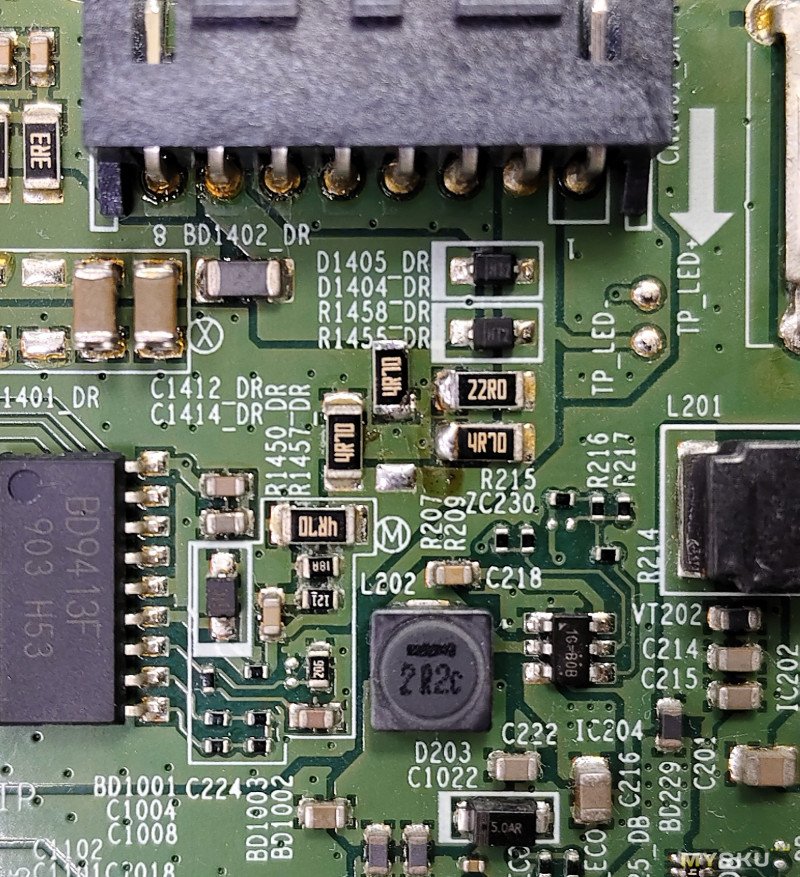

Раз уж полез — убавим ток на светодиоды. Под разъемом подсветки 5 резисторов — 4 шт на 4.7ома и 1 на 22 ома. Убираем на 4.7 — ток снизился примерно на четверть от исходного. Если убрать еще на 4.7 — минус еще столько же, но скорее всего будет тускло.

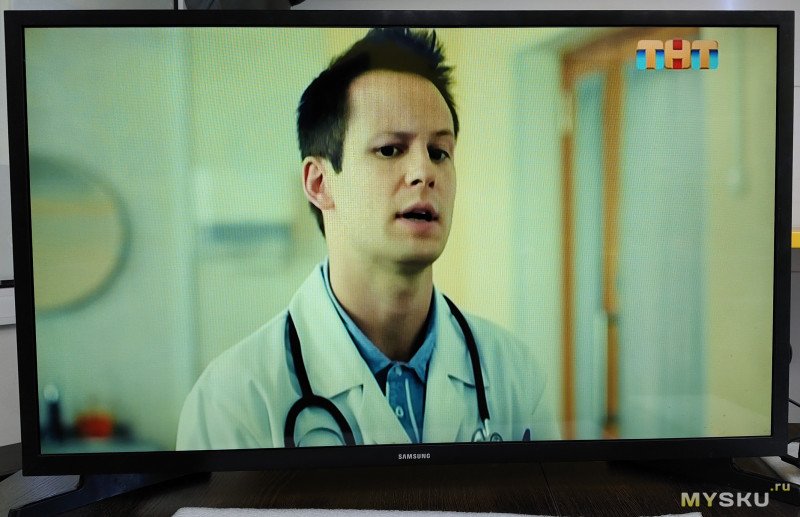

После тестируем день и после уже закрываем заднюю крышку и телевизор снова в строю)

На этом у меня всё, спасибо за внимание. Удачных ремонтов!
