Безрамочный телевизор 55" SAMSUNG UE55AU7140U | Замена подсветки

Отказ подсветки в ЖК-телевизоре — самая распространённая неисправность, проявляющаяся в виде отсутствия изображения при сохранении звука и слабой видимости картинки при свете фонарика. Причина — либо неисправность одного или нескольких светодиодов, либо проблема в схеме формирования напряжения для её работы — чаще всего неисправность конденсаторов.

В этой статье рассмотрим процесс разборки и замены подсветки в телевизоре 55" SAMSUNG UE55AU7140U

Итак, при включении телевизора экран просто черный (звук есть), но если посветить фонарём, то можно увидеть изображение — скорее всего проблема в светодиодах, но может быть проблема и в блоке питания.

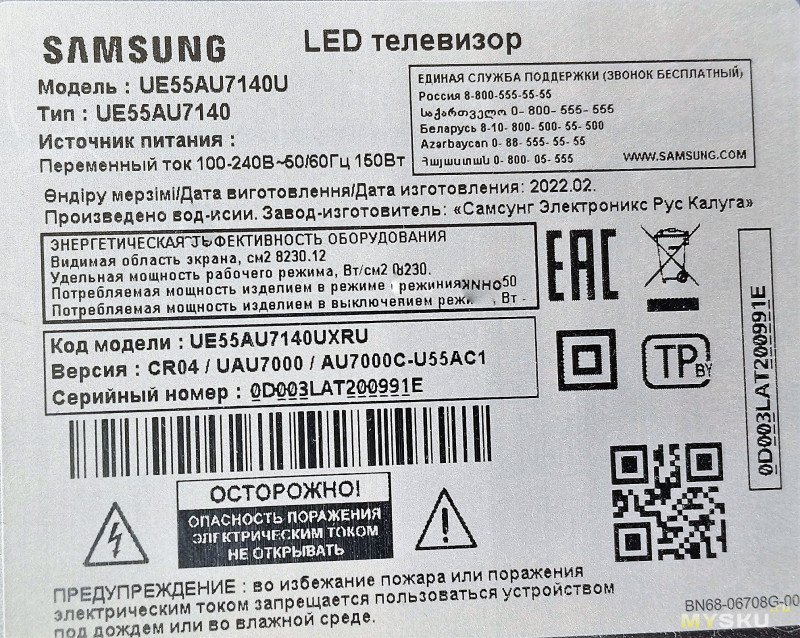

Телевизор сделан в феврале 2022 года, отработал 4 года.

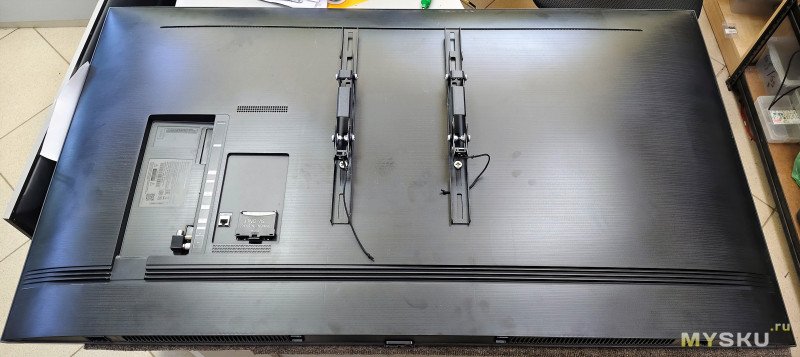

Снимем крышку телевизора. Крышка крепится на внутренних защелках к корпусу (к струне в корпусе). По правильному, как задумывали инженеры — нужно отгибать крышку по углам, подцеплять струну и вытягивать их из корпуса, но можно попробовать отщелкнуть крышку лопаткой. Она бывает снимается без особых усилий, а бывает и никак и тут только струнывытягивать. Снизу защелки немного не хотели поддаваться и постоянно защелкивались, но все же получилось. Важно! Снизу надо аккуратнее и не заводить карточку или лопатку глубоко — там расположены шлейфы матрицы.

Сам процесс запечатлеть забыл, но он такой же, как и других тв Самсунг с таким типом крепления крышки. Сначала лопаткой отгибаем углы крышки снизу по краям (есть отверстия для этого) и далее по списку

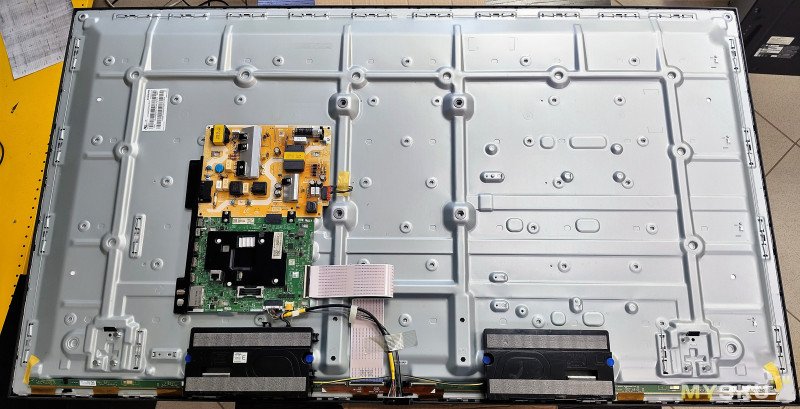

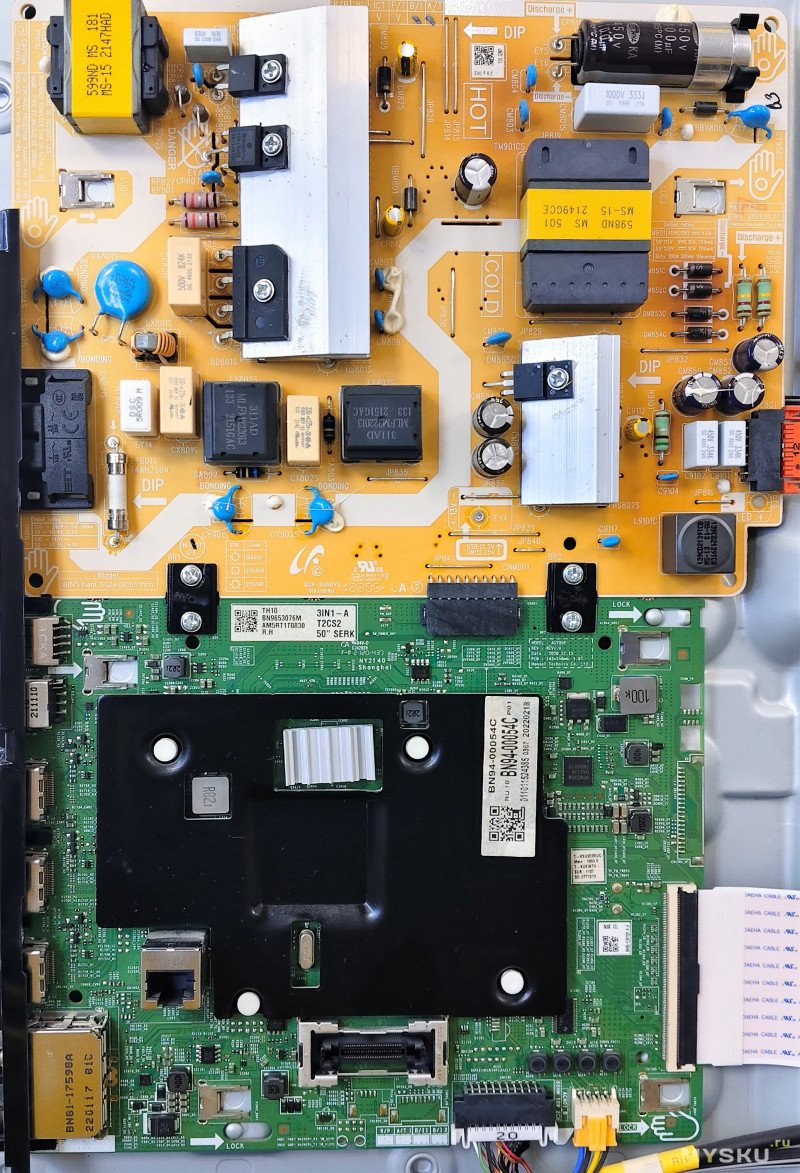

Внутри 2 платы — блок питания и системная плата. Осматриваем блок питания — ничего подозрительного. LED тестером проверяю подсветку — половина работает, другая нет.

Дело в подсветке, поэтому продолжаем. Отключаем провода и шлейфы от платы матрицы снизу, снимаем платы (они не прикручены, а вставлены в пазы — нужно приподнять немного плату в местах фиксаторов и сдвинуть вбок) и динамики.

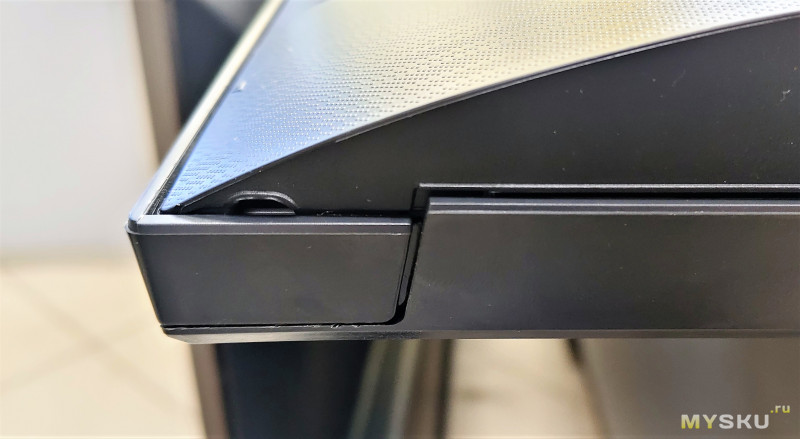

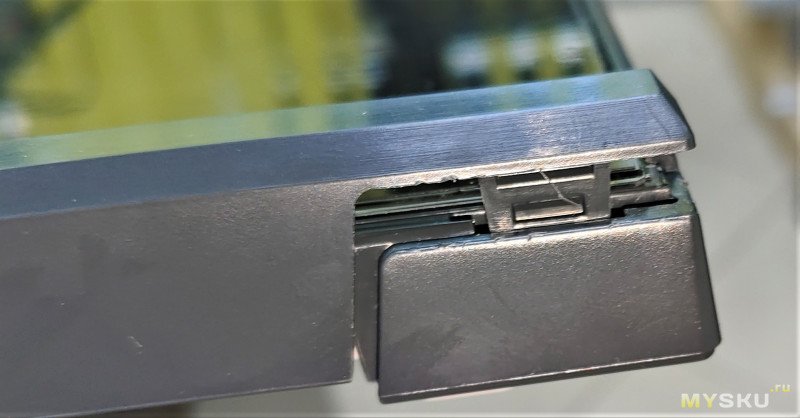

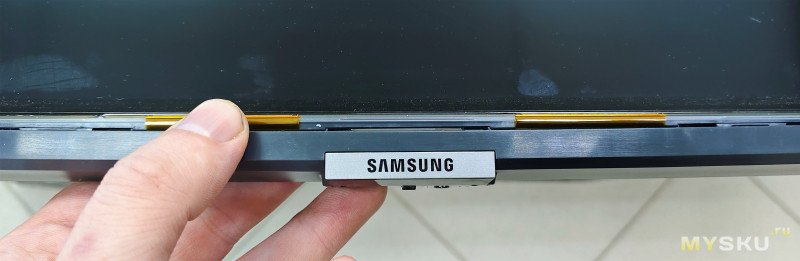

Далее переворачиваем телевизор и снимаем пластиковый элемент снизу. Он зацеплен за внутреннюю рамку пластиковыми выступами. Отгибаем его

И тянем немного вверх пластик. Помимо этих выступов внутри есть пластик, который вставляется в корпус. Потом при сборке нужно сначала их вставить, а потом уже фиксировать пластиковый элемент

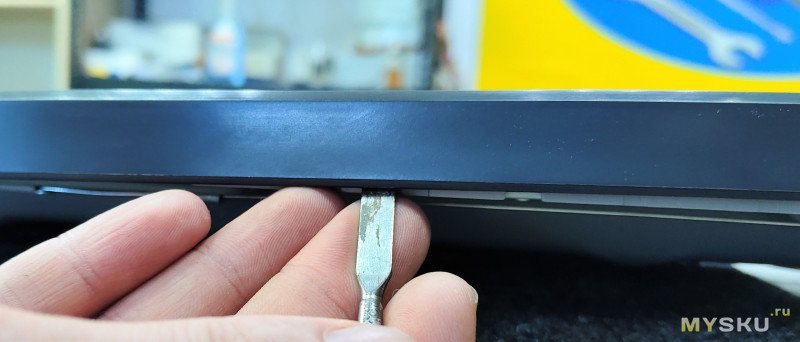

Но это не всё — по краям пластик защелкнут за корпус и нужно изнутри лопаткой отщелкнуть от корпуса (там его видно). Тут работаем аккуратно — зима стекло близко

Спустя некоторое время всё снял

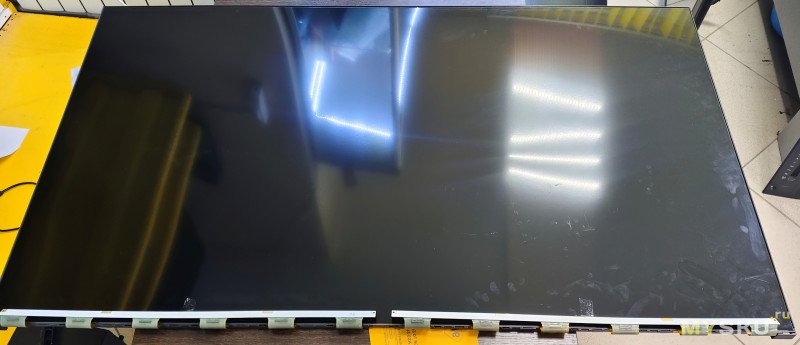

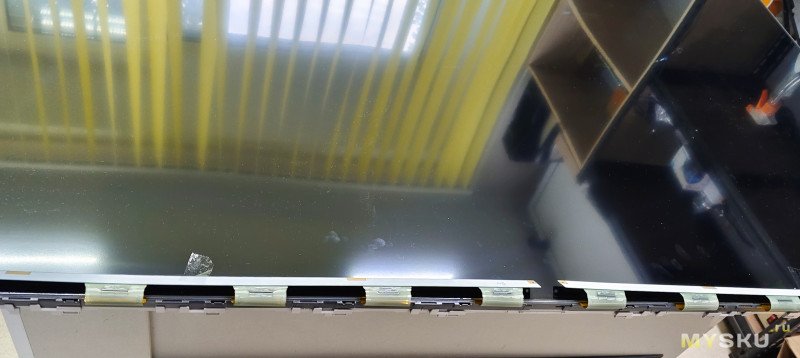

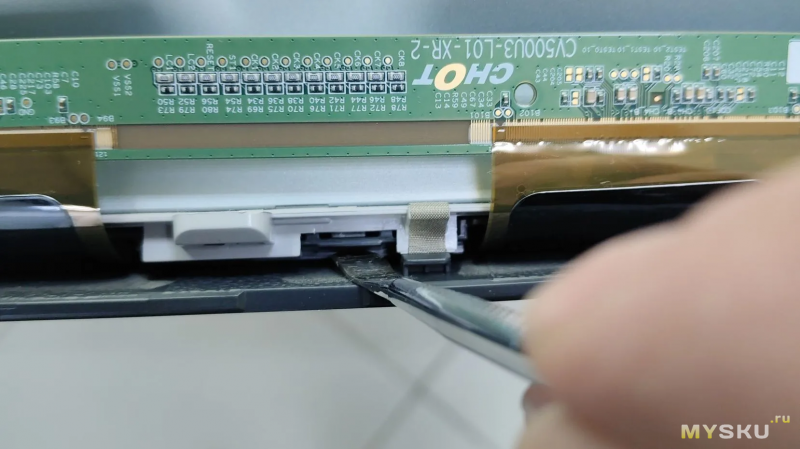

Теперь снимаем матрицу. Сначала извлекаем из креплений платы матрицы снизу и подклеиваем их к стеклу скотчем, что бы не мешались

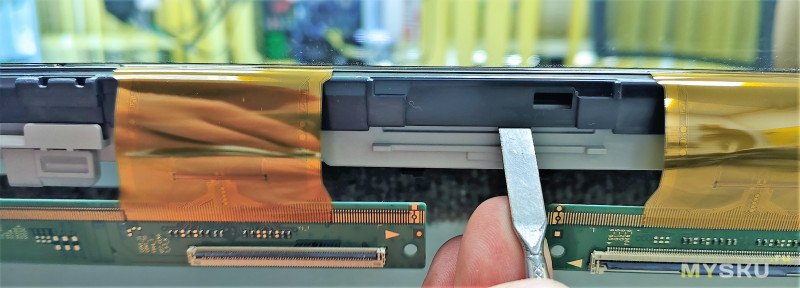

Далее металлической лопаткой отщелкиваем от корпуса пластик рамки, в которую вклеена матрица. По краям и снизу

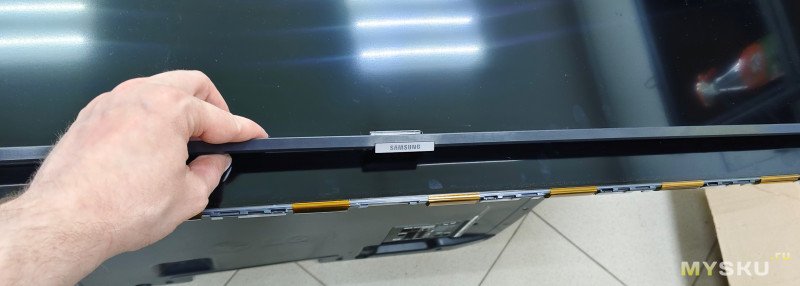

Берем за пластик рамки посередине сверху и снизу (либо по краям если есть помощник), поднимаем и снимаем матрицу.

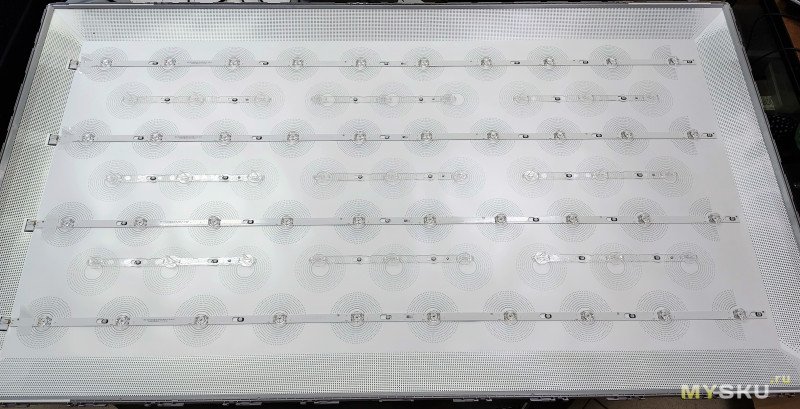

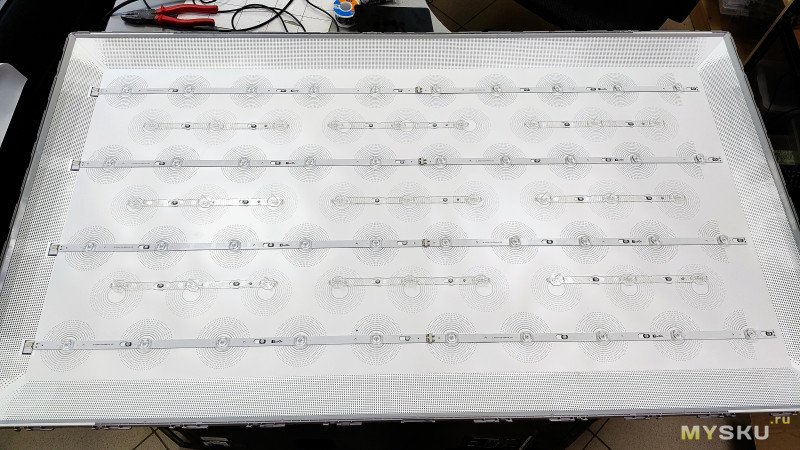

Далее снимаем рассевающие свет пленки (не разделяем) и вот и добрались до подсветки. Всего 40 светодиодов.

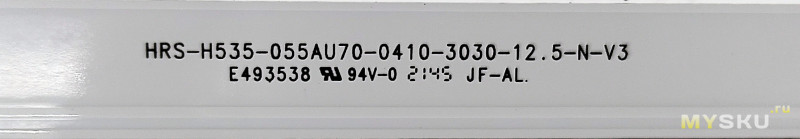

Её маркировка HRS-H535-055AU70-0410-3030-12.5-N-V3.

Снимаем старые планки — отгибаем фиксатор коннектора и сдвигаем планку вправо, извлекая из креплений.

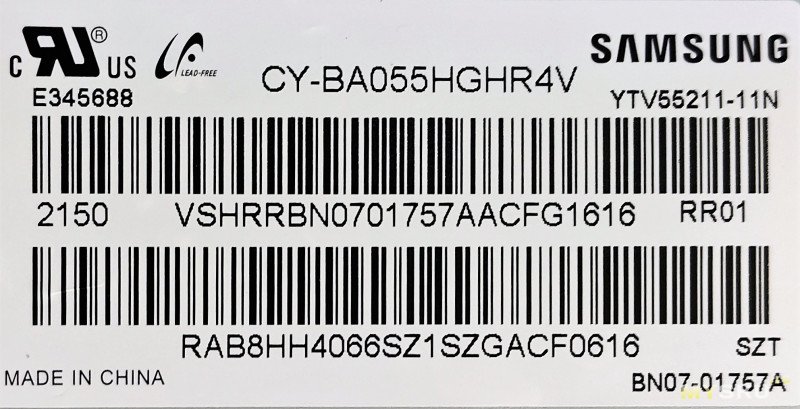

Новые планки купил на озон, искал просто по модели телевизора (или можно поискать по модели матрицы, в этом тв это CY-BA055HGHR4V)

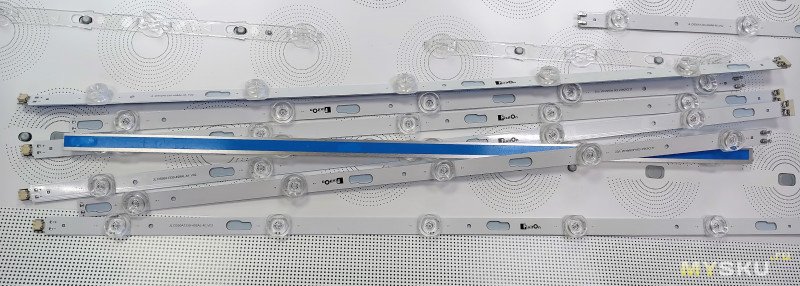

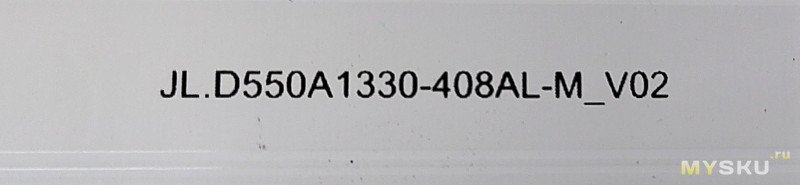

Итак — мне приехали совместимые планки, состоящие из 2 половинок. Их маркировка JL.D550A1330-408AL-M_v02

На них уже приклеен двухсторонний тепропроводной скотч, который тут не нужен — с ним будет сложно установить планки, тут же надо задвигать в пазы, а скотч будет мешать.

Поэтому отклеиваем их и устанавливаем на место старых планок

Устанавливаем рамку с матрицей назад в корпус и собираем в обратном порядке. Нажимаем только на рамку, на матрицу не давим, особенно аккуратно защелкиваем снизу — не сломайте стекло. При установке нижнего пластика следим, чтобы выступы (ранее я их показывал) в пластике вставились в отверстия в корпусе и нигде не загнулись.

Включаем — работает. Картинка нормальная без засветов.

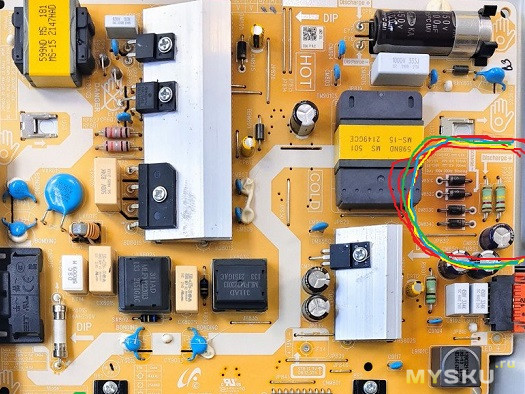

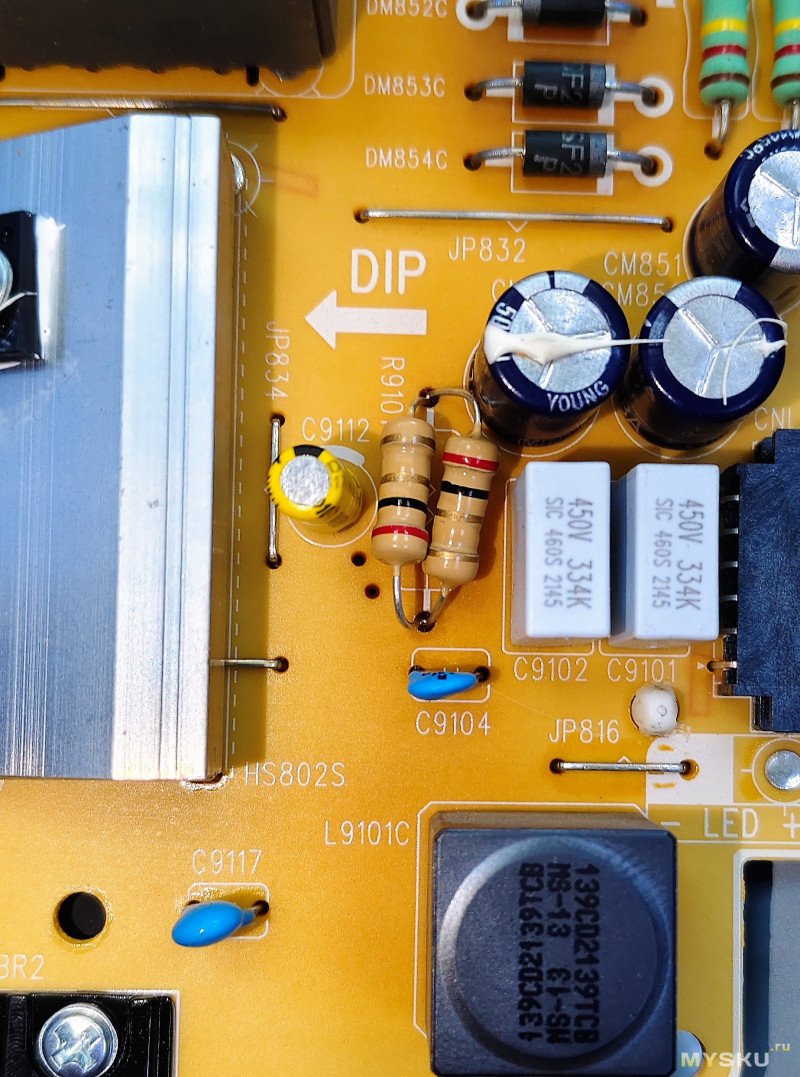

Для продления срока службы новой подсветки нужно уменьшить подаваемый ток на светодиоды. Для этого на блоке питания увеличиваем номинал резистора R9101. Родной вроде был на 0.7-0.8 ома, я установил на 1 ом (2 шт параллельно по 2 ома, нужный номинал закончился)

Ну или хотя бы убавьте в настройках подсветку на 20-40%.

На этом закрываем заднюю крышку и телевизор снова радует своих владельцев)

На этом у меня все, спасибо за внимание! Удачных ремонтов!
