LED светильник TL-PROM 50 ST. Что внутри?

Всем привет!
Сегодня у нас на разборе очередной реликт отечественной светотехники — промышленный светильник TL-PROM 50 ST.
Добро пожаловать под кат!

Заявленные характеристики:

Мощность, Вт 50
Световой поток светильника, Лм 4839
Кривая силы света (КСС) Д (120°)
Цветовая температура, К 5000
Цвет свечения Нейтральный белый (5000К)
Индекс цветопередачи CRI (Ra) 75
Коэффициент пульсаций светового потока, % <1
Марка светодиода Samsung
Ресурс светодиодов, Ч до 70 000
Количество светодиодов, Шт 40
Диммирование Нет
Материал корпуса Анодированный алюминий
Рассеиватель Противоударный поликарбонат
Степень защиты IP67
Температура эксплуатации, °С от -45° до +45°
Вид климатического исполнения УХЛ1
Производитель источника питания Аргос-Электрон
Напряжение питания, В AC 175-260
Защита от 380, В Да
Защита от короткого замыкания Да
Защита от превышения выходного напряжения нет
Габариты светильника ДхШхВ, мм 430x110x140
Масса нетто, Кг 1.4

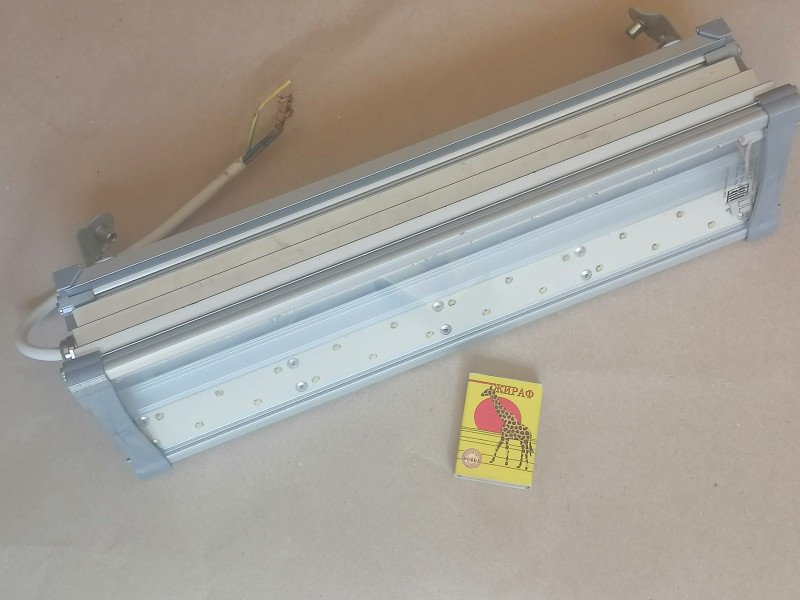

Корпус светильника представляет собой отрезок алюминиевого профиля с продольными ребрами для отвода тепла и с пластмассовыми заглушками по концам.

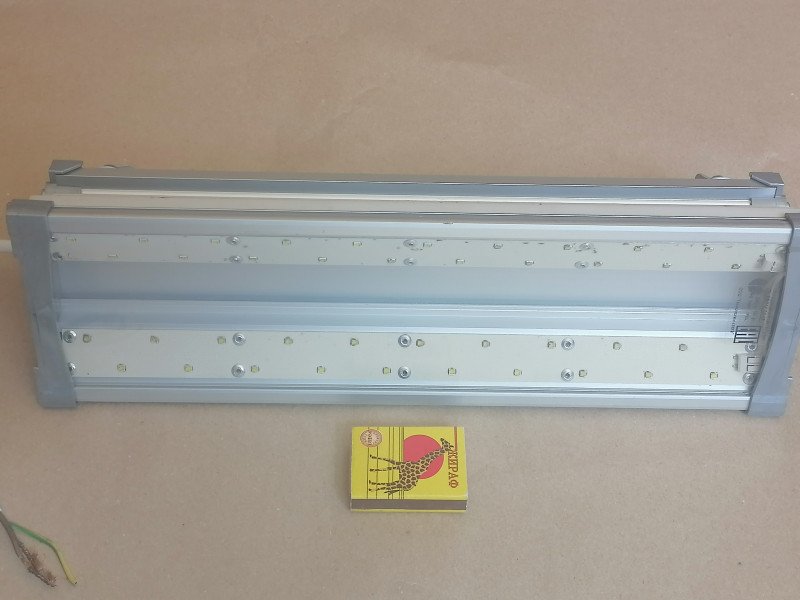

Отсек со светодиодами закрыт пластиной из пластика.

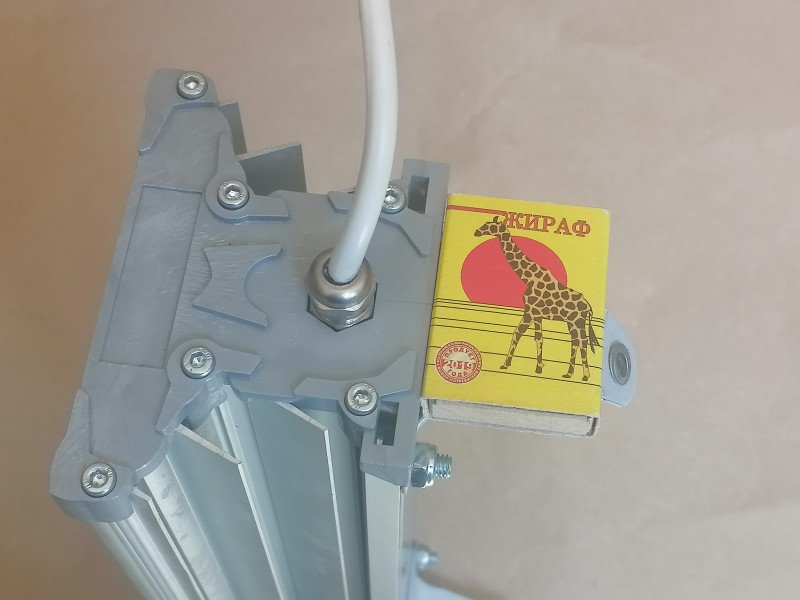

Торцы корпуса закрыты пластмассовыми крышками, закрепленными винтами М4 под внутренний шестигранник и силиконовым герметиком.
Кабель питания заводится в корпус через сальник в металлическом корпусе.

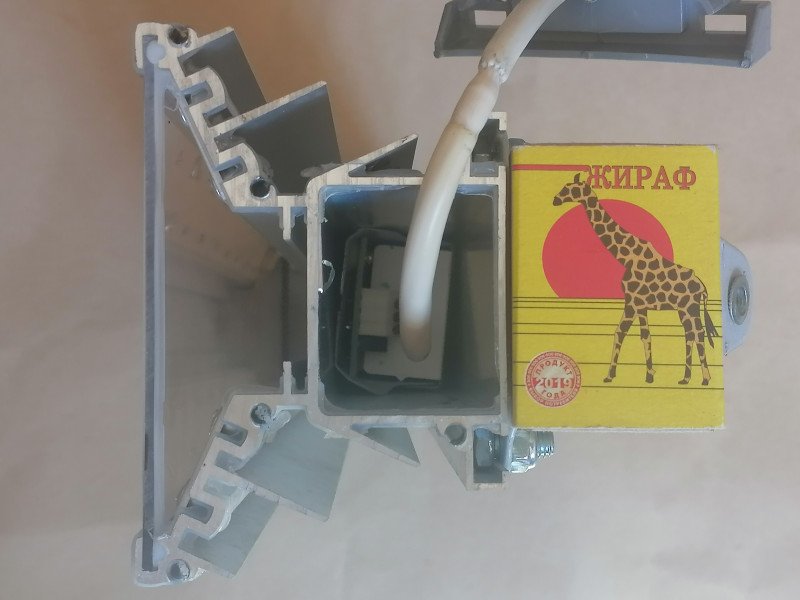

Сечение оребрённой профильной трубы корпуса:
Возможности сцеплять светильники непосредственно корпусами не предусмотрено.

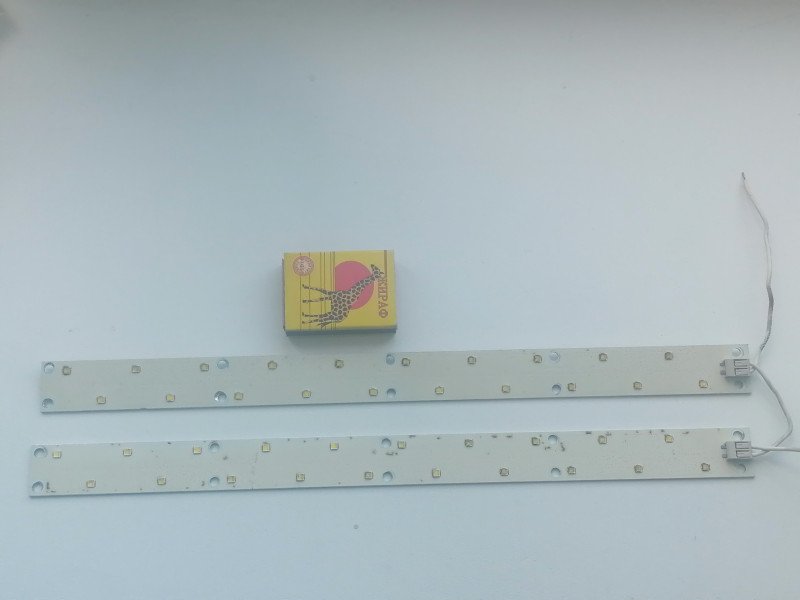

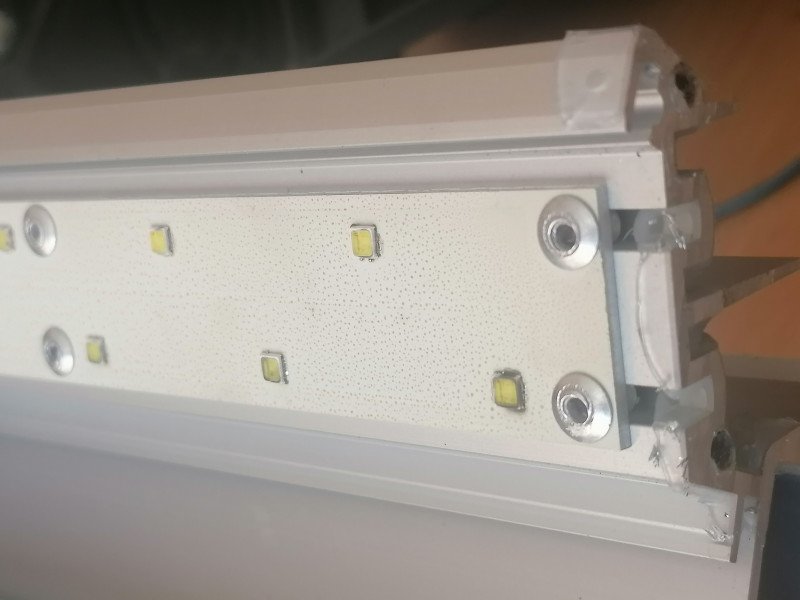

Алюминиевые платы со светодиодами прикреплены к корпусу вытяжными заклепками:
Термопасты под платами нет. А ещё прямо под светодиодами в корпусе предусмотрены канавки, чтобы теплу было подальше добираться до ребер охлаждения.
Светодиоды включены по схеме 40S.

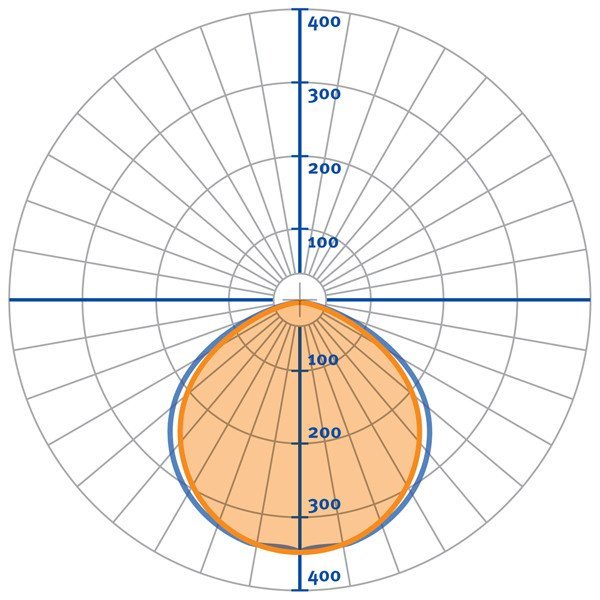

Диаграмма направленности излучения:
В качестве источника питания используется драйвер ИПС50-350Т от ARGOS:
Характеристики драйвера:
Это довольно хороший драйвер. К сожалению, однорежимный — для настольной лампы такое не очень подойдет.
Установочные размеры драйвера:
Драйвер без крышки…
… и без корпуса сверху…
… и снизу:
Принципиальной схемы в общем доступе не нашлось. Схемотехнически он представляет собой импульсный преобразователь с линейным стабилизатором тока, убирающим пульсации.
Входные цепи драйвера:
Предохранитель, X- и Y-конденсаторы на своих местах:
Высоковольтный силовой транзистор:
Остальная высоковольтная часть драйвера:
Низковольтная часть:
Тут можно добавить набор резисторов и переключатель для ступенчатого управления мощностью.
Сглаживающий электролитический конденсатор — 330 мкФ/160 В, Nichicon.
Маркировка платы драйвера LS02-11D.12, если кому интересно.
В итоге выпускался данный девайс сравнительно недолго и был заменен в производстве на модели TL-PROM-50-5K и TL-PROM 50 PR Plus 5K. У них и возможность сцепки предусмотрена и с отводом тепла получше.
Ну а из этого экземпляра можно позаимствовать источник питания и планки для светодиодов. Сами светодиоды при этом придется менять.
