Телевизор 49" DAEWOO L49S790VNE | Замена подсветки

Во время работы телевизора пропало изображение или при очередном включении остался только звук, а изображения нет? Подсветите фонариком экран и если вы увидите еле заметное изображение то это значит, что необходим ремонт подсветки — её замена. Иногда проблема кроется в системной плате — чаще всего приходит в негодность конденсатор (внешне вздувается) в цепи питания подсветки и его замена на исправный возвращает тв в рабочее состояние ( но не в 100% случаев)

В данной статье расскажу и покажу, как меняется подсветка в телевизоре DAEWOO L49S790VNE

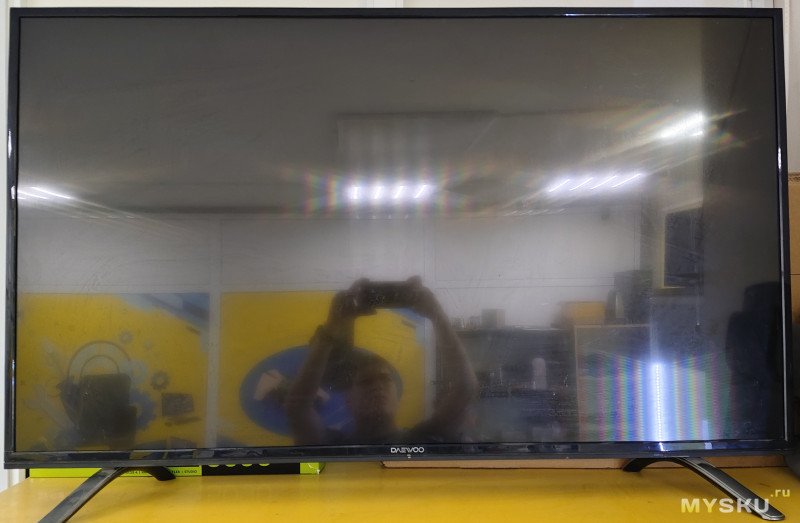

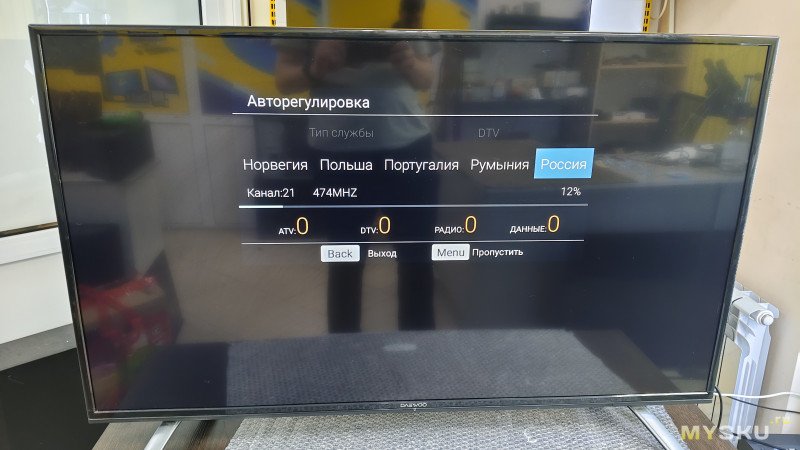

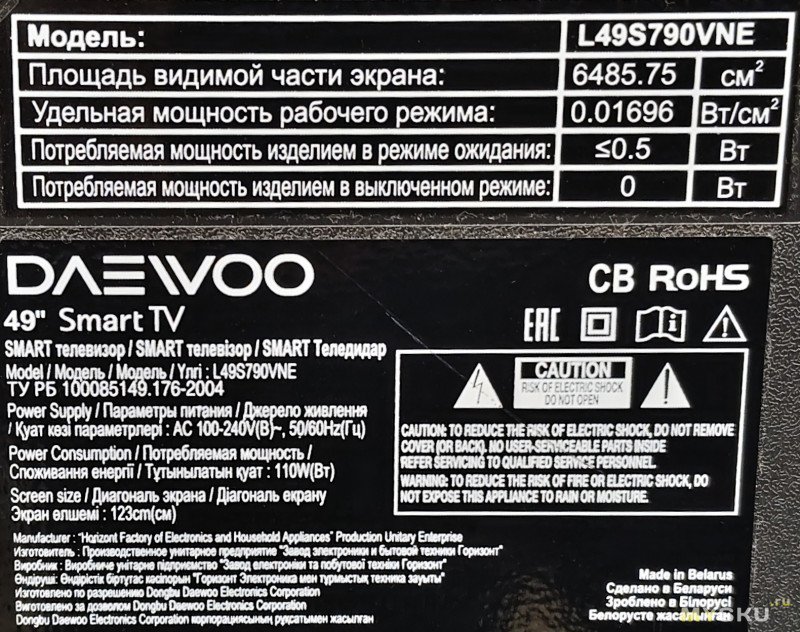

Телевизор, который предстоит разобрать и заменить планки подсветки

Основные характеристики

• Диагональ экрана: 49 дюймов (124 см).
• Формат экрана: 16:9.
• Разрешение: 1920 × 1080 (Full HD).
• Частота обновления: 60 Гц.
• Тип подсветки: LED.
• Яркость: 260 кд/м².
• Угол обзора: 178°.
• Развёртка: прогрессивная.
• Smart TV: есть, операционная система — Android 5.1.
• Звук: мощность — 16 Вт (2 × 8 Вт), 2 динамика, декодер Dolby Digital, функция автоматического выравнивания громкости (AVL), технология DDX Sound Process Engine.
• Приём сигнала: DVB‑T, DVB‑T2, DVB‑C.
• Поддерживаемые медиаформаты: MP3, MPEG4, HEVC (H.265), Xvid, MKV, JPEG.
• Интерфейсы (входы): AV, компонентный вход, VGA, 3 HDMI, MHL, 2 USB, Ethernet (RJ‑45), Wi‑Fi, Miracast.
• Выходы: AV, коаксиальный.
• Дополнительные функции: запись видео на USB‑накопитель, TimeShift, таймер сна, защита от детей.
• Крепление VESA: 300 × 200 мм.
• Габариты:
• с подставкой (Ш × В × Г): 1106 × 701 × 274 мм;
• без подставки (Ш × В × Г): 1106 × 644 × 86 мм.
• Вес:
• с подставкой — 11,4 кг;
• без подставки — 11 кг.
• Год выпуска модели: 2016.

Дату производства не указали, но думаю примерно конец 2016 начало 2017

Разберем. Кладем тв экраном вниз на чистую и ровную поверхность, откручиваем винты задней крышки и снимаем её.

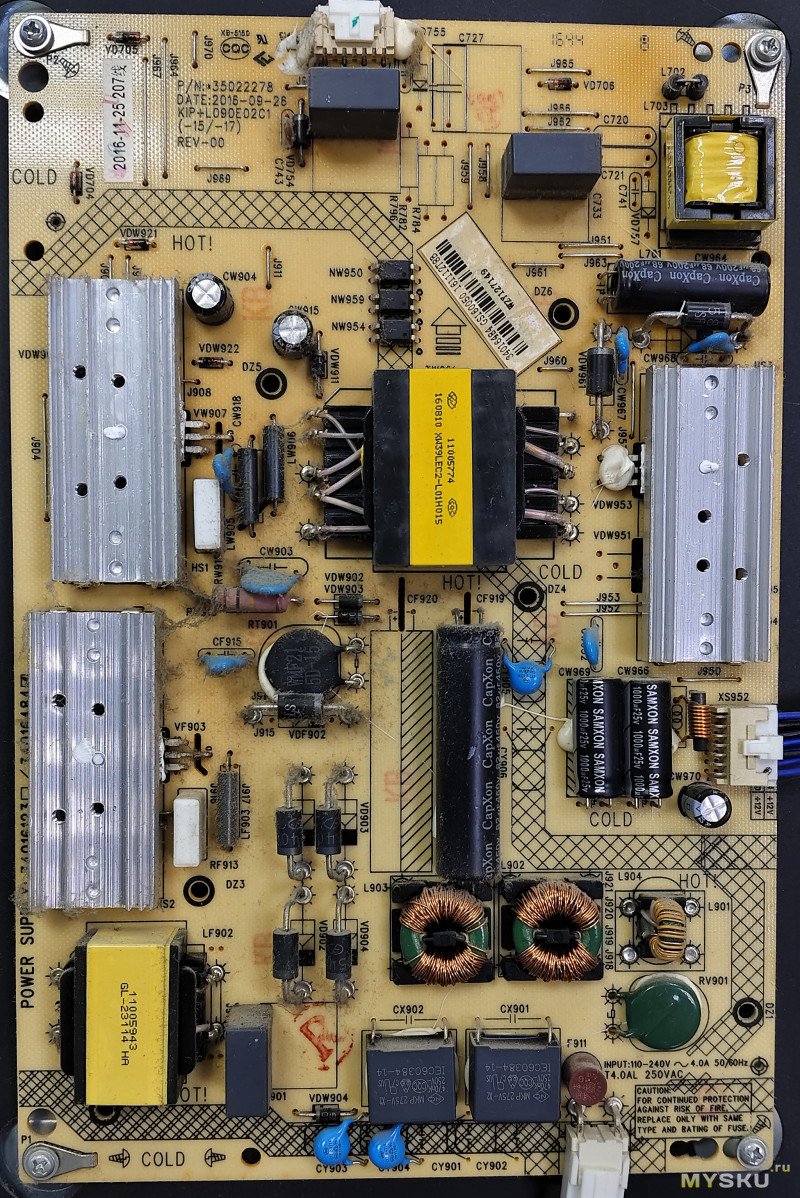

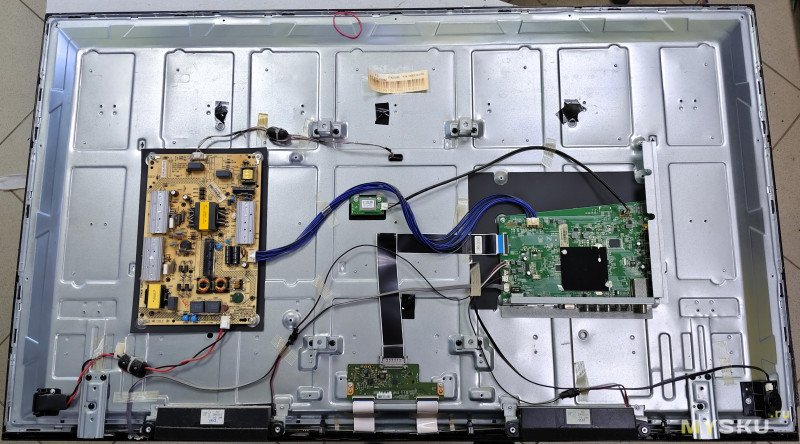

Внутри три платы. Блок питания 34016484

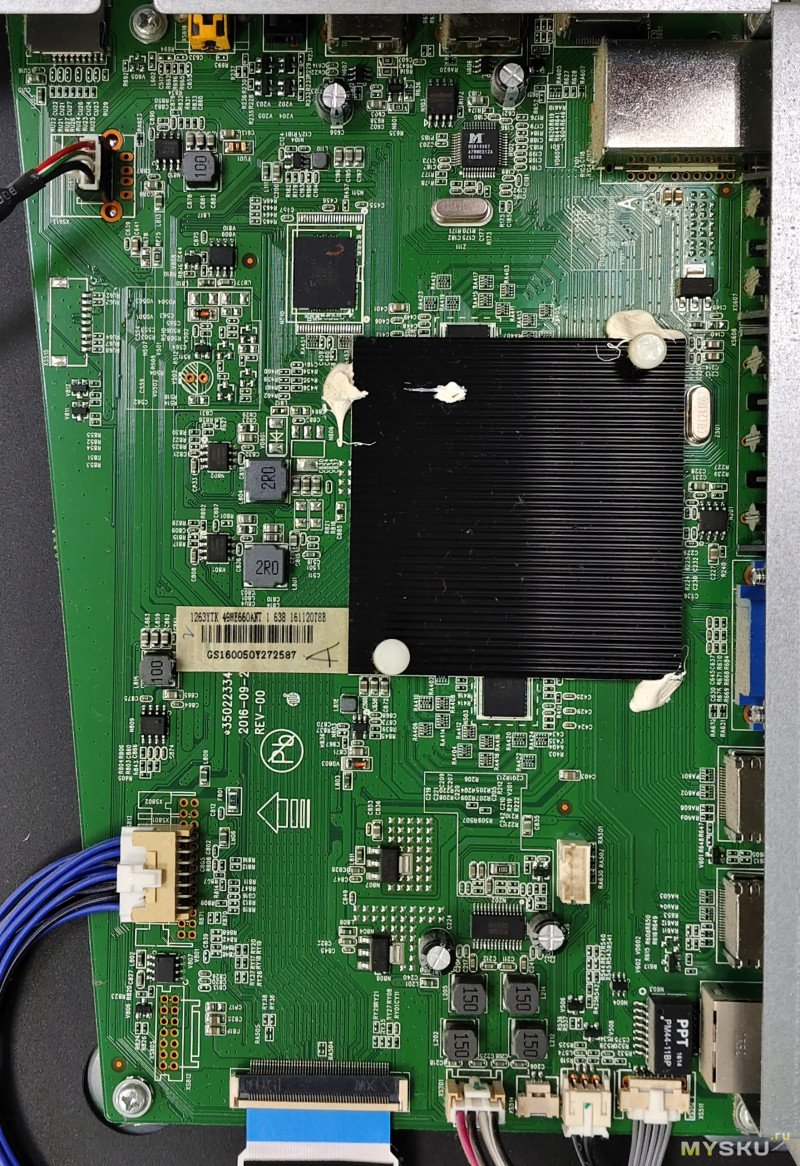

Системная плата 35022334

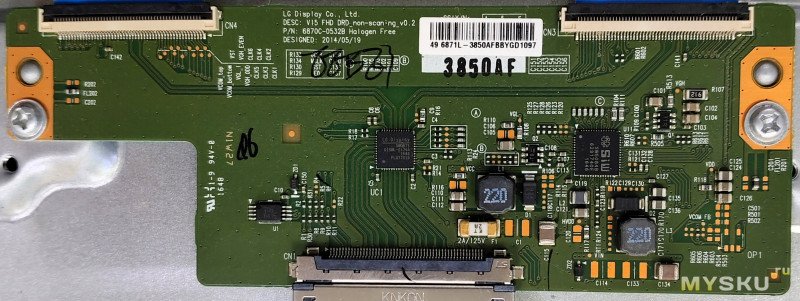

Плата t-con 6870C-0532B

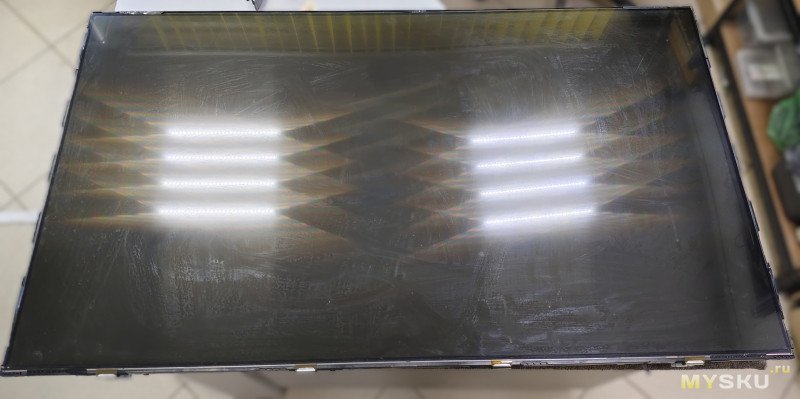

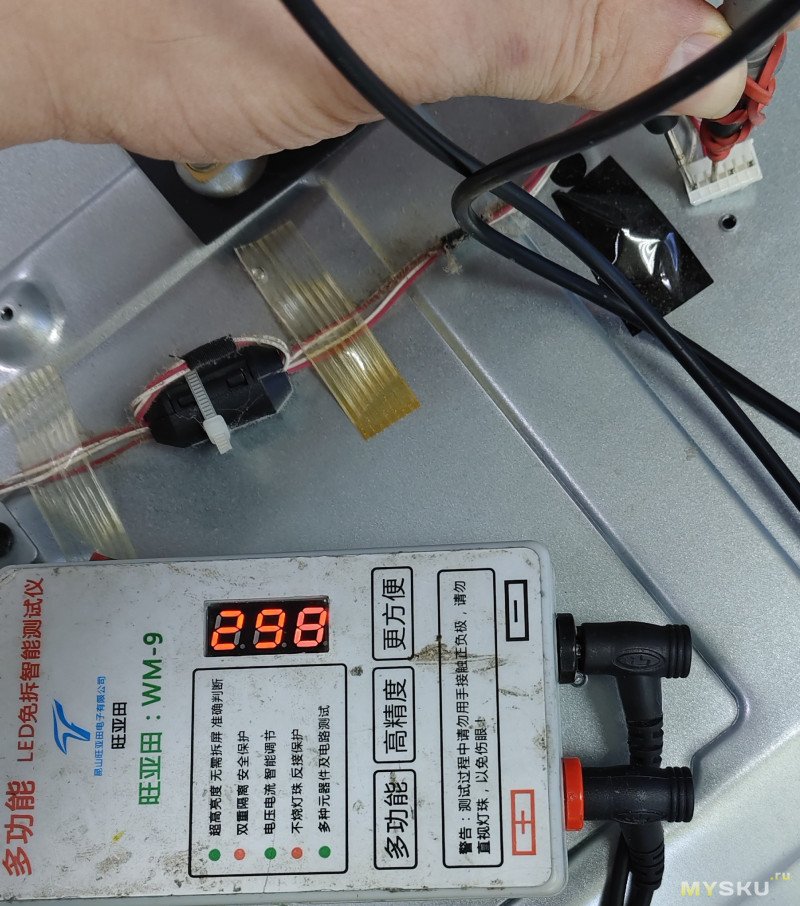

LED тестером проверяю подсветку. Тут она разделена на 2 части и одна часть в обрыве, не работает

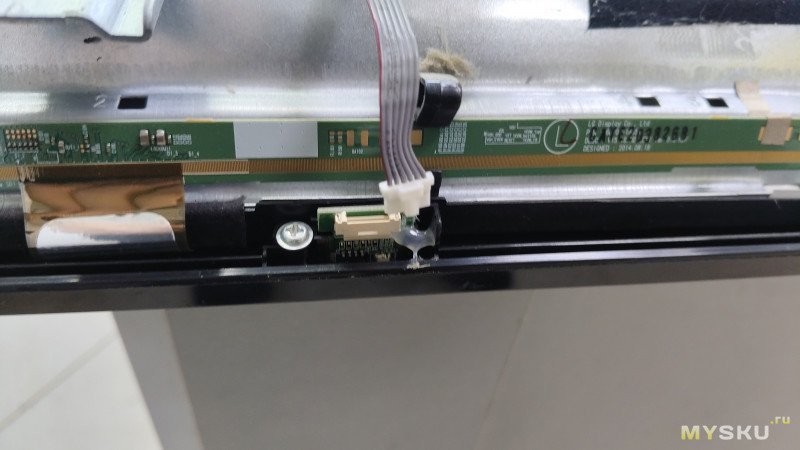

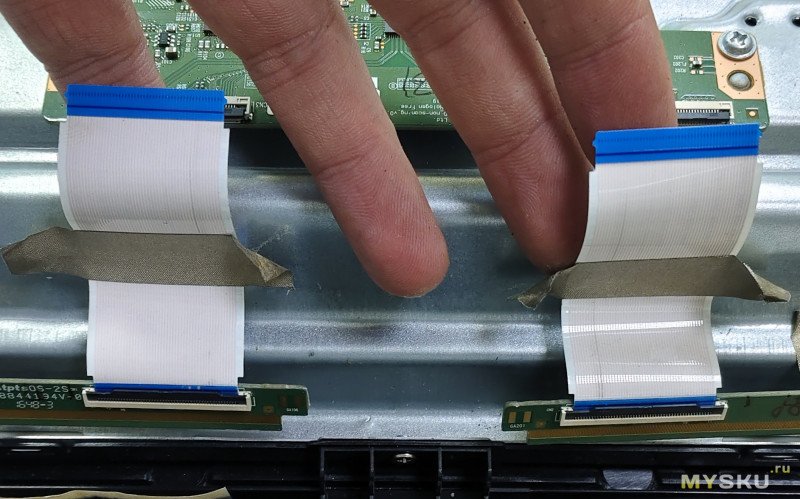

Значит разбираем дальше. Снимать никакие платы не нужно, а только отключаем шлейфа на матрицу и провод на IR датчик (его тоже нужно снять, за ним есть винт) и снимаем динамики и их крепежи (возможно и не нужно)

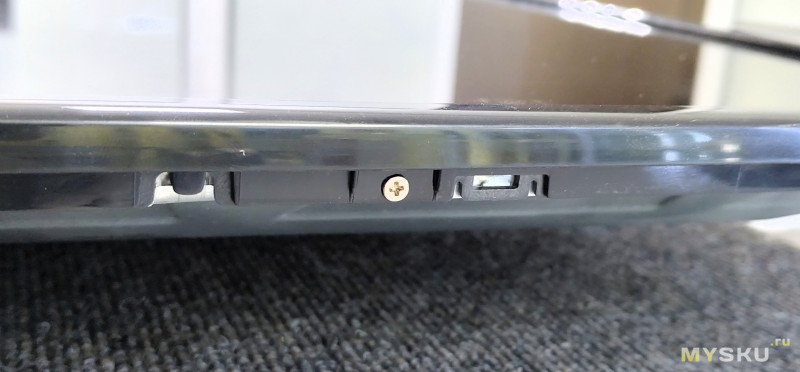

Переворачиваем корпус тв экраном вверх и по периметру откручиваем винты, крепящие к шасси переднюю пластиковую рамку и снимаем её

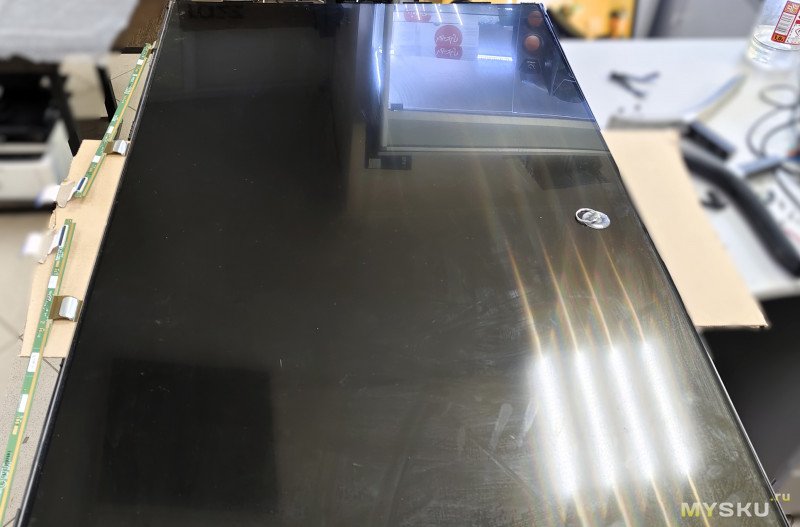

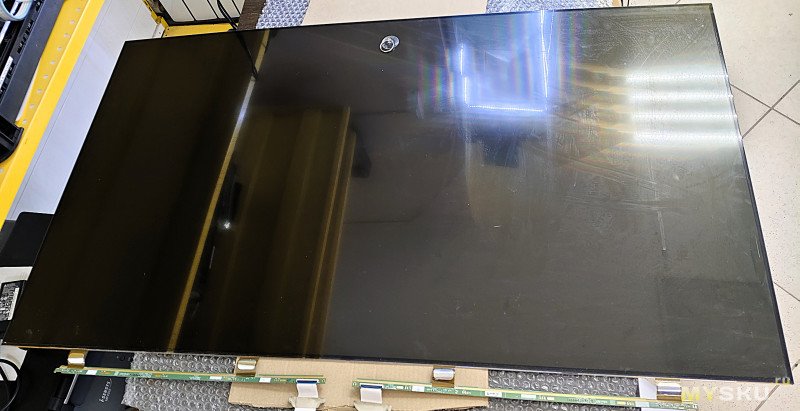

Снимаю матрицу. Конструкцией из присосок так и не обзавелся, приноровился снимать без них поэтому для жесткости сверху и снизу посередине подкладываю под стекло картон и поднимаю (придерживая матрицу большим пальцем сверху).

Есть еще один вариант — отщелкнуть верхнюю и нижнюю часть рамки и снять поддерживая всё это вместе. Так даже лучше — пластик даст дополнительную жесткость и матрица будет меньше изгибаться. Почему так не сделал — не знаю, значит была какая то причина, которую сейчас не вспомню

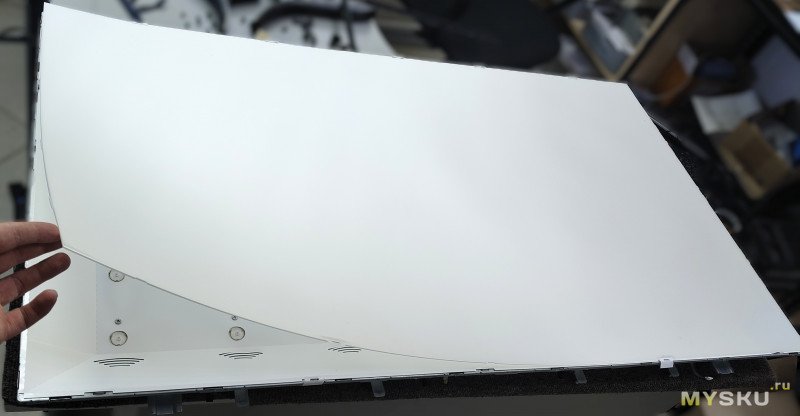

Отщелкиваем и снимаем пластик по краям, в котором ранее находилась матрица. Снимаем рассеиваюшие свет пленки. Их не разделять, снимать пакетом

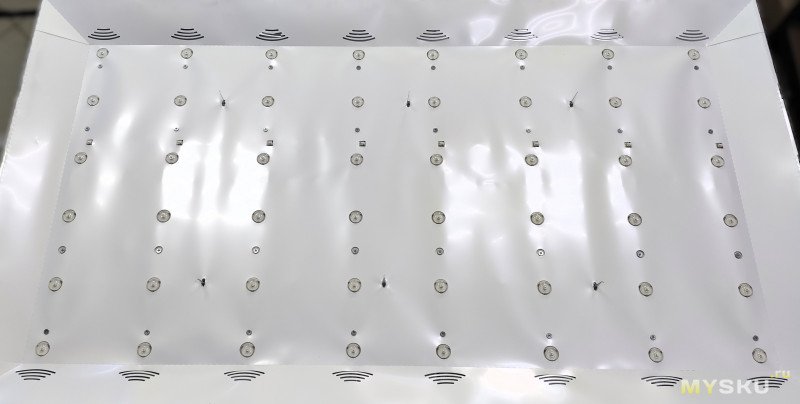

Добрались до планок подсветки, всего 48 светодиодов

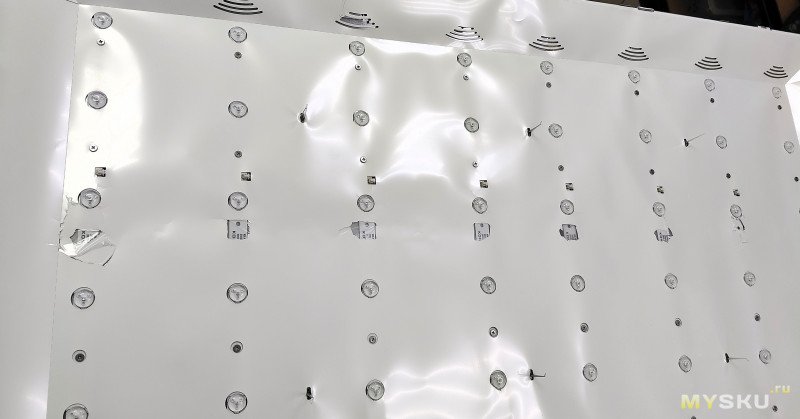

Откручиваем винты, держащие планки подсветки и сам отражатель. Последний подклеен посередине и при демонтаже может повредиться, поэтому подливает спирт или бензин Калошу. Потом при установке важно приклеить двухсторонний скотч и надежно приклеить отражатель к корпусу. Иначе от отклеится и будут пятна.

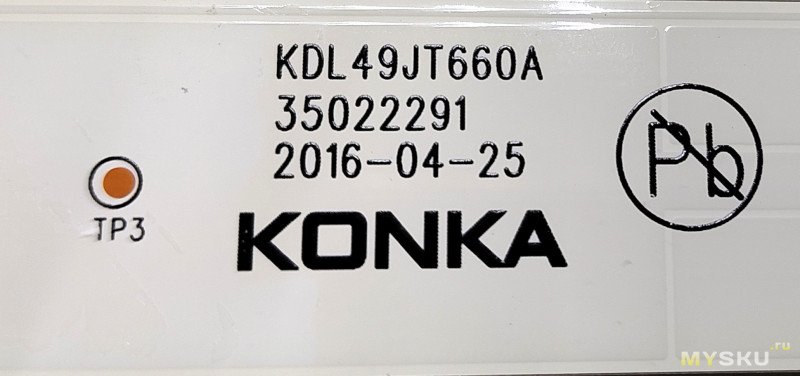

Подсветка имеет маркировку KDL49JT660A. К заказу на данный момент есть только лот с доставкой из Китая

Спустя некоторое время планки приехали и были установлены.

Отражатель при снятии повредился, но на картинку никак не повлиял и я оставил как есть

Собираем всё в обратной последовательности. После установки матрицы проверяйте, чтобы углы и стороны матрицы лежали в углублении внутренней рамки и только после этого устанавливайте внешнюю рамку.

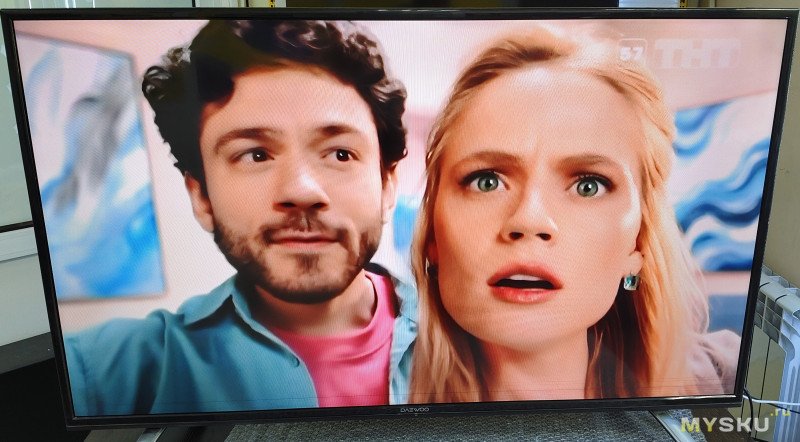

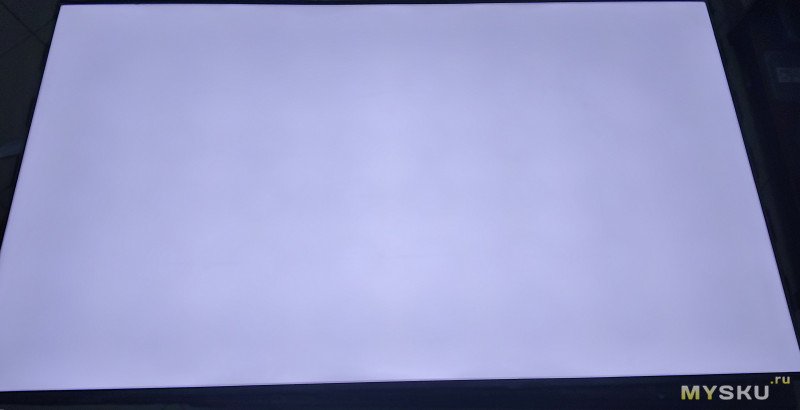

Включаем — всё ок, работает, засветов и пятен не наблюдаю.

На этом у меня всё, спасибо за внимание!.. так, стоп, а как же уменьшить ток подсветки? А я и не помню, почему этого я не сделал. Скорее всего не нашел информацию, а разбираться что да как полдня не хотелось, поэтому в настройках просто убавил подсветку (благо такой пункт имеется) и на этом успокоился :)

Удачных ремонтов!
