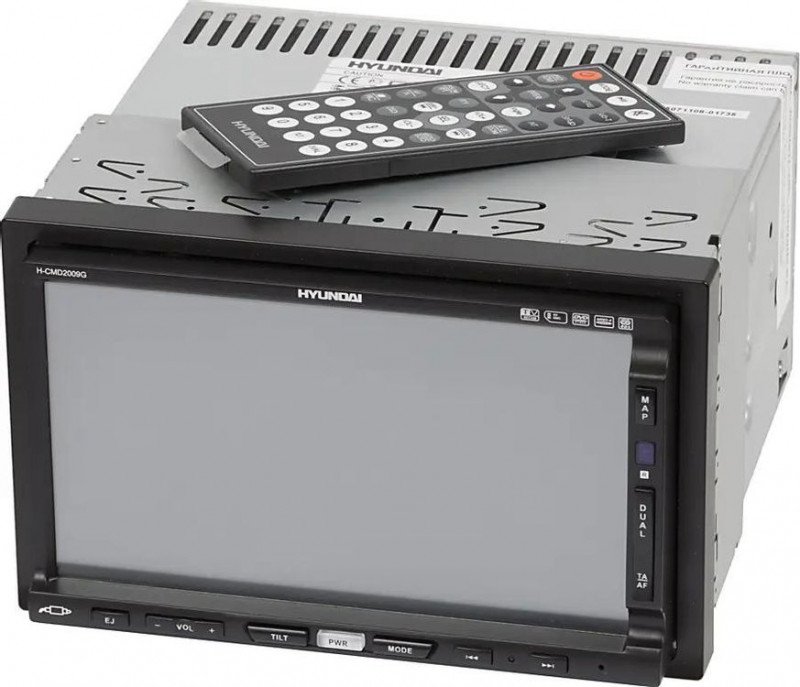

Автомагнитола Hyundai H-CMD2009 глазами радиолюбителя
Данное изделие было выпущено в то время, когда аудиокассеты стали неактуальны, а современные устройства «всё в одном» на Android ещё не появились.
Сейчас оно, конечно, тоже безнадежно устарело, даже если ещё работоспособно.
Что из него можно взять полезного в хозяйстве?
Добро пожаловать под кат.
Основные особенности
Цветной сенсорный моторизированный TFT дисплей 7"
Максимальная выходная мощность MOSFET 50 Вт x 4
Тюнер AM/FM/УКВ с RDS
Воспроизведение DVD, CD, MP3, WMA, MPEG4 (DivX, XviD), HDCD, JPEG, Picture-CD
В комплекте пульт дистанционного управления (ДУ)
Белая подсветка кнопок
Встроенный ТВ-тюнер
Русское меню настроек
Функция Dual Zone
Характеристики сенсорного экрана
Сенсорный дисплей Touch Screen
Разрешение экрана: 480 x 234
Контрастность: 500:1
Яркость: 200 кд/м2
Формат: 16:9
Цветовая система: PAL/SECAM/NTSC
Настройки: Яркость/Контрастность/Цветность
Разъёмы
Две пары RCA-выходов предусилителя 4 В (Передние динамики + Задние динамики)
RCA-выход предусилителя на Сабвуфер (моно выход)
Разъём USB для флеш накопителей
Слот для карт памяти SD/MMC
Вход для камеры заднего вида
Видео выход для монитора
Видео вход
Провод для автоматического привода антенны
Характеристики тюнера
Автоматический поиск альтернативной частоты
Автоматическая/Ручная настройка
RDS-декодер (функции AF, TP/TA, REG, EON)
Расширенный FM-диапазон (65,0 – 74,0 / 87,5 – 108,0 МГц)
Память на 30 станций (18 FM/12 AM)
Характеристики DVD-плеера
Воспроизведение DVD+R/RW
Воспроизведение DVD-R/RW
Воспроизведение CD-R/RW
Воспроизведение MPEG4 (DivX)
Воспроизведение VCD / DVCD / SVCD
Воспроизведение MP3
Воспроизведение WMA (Windows Media™ Audio)

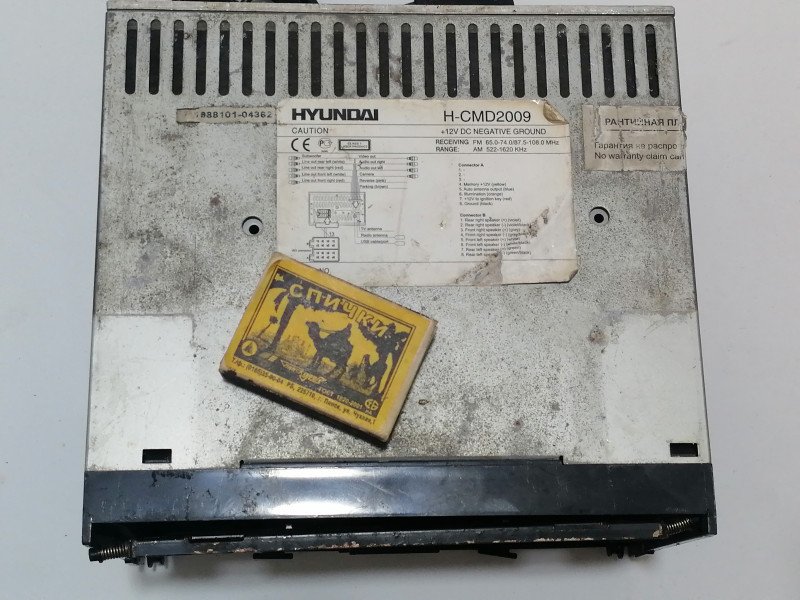

На верхней крышке можно увидеть наклейку с распиновкой разъемов.

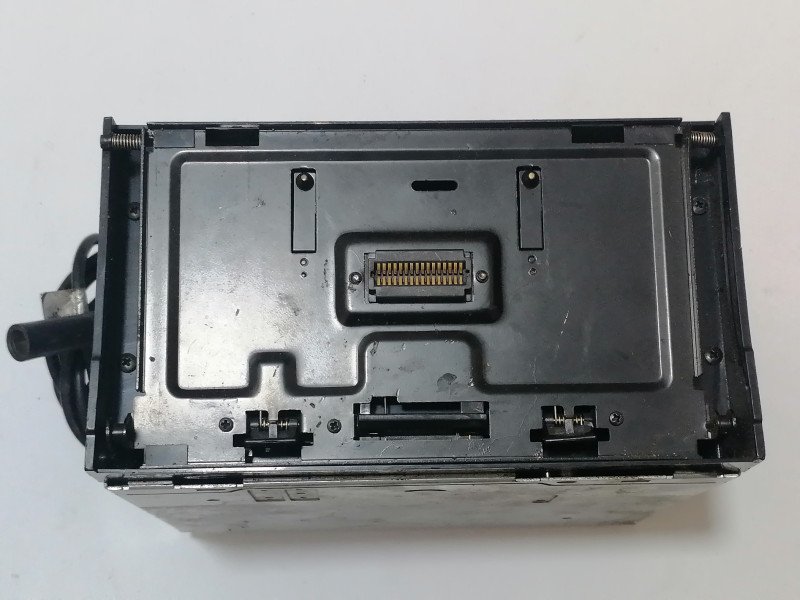

Спереди крепление для сьемной лицевой панели с сенсорным дисплеем.
Оно моторизованное и может управляться с пульта ДУ. Под ним щели для дисков и SD карт.
Сам дисплей не сохранился, но судя по обзорам был с разрешением 480х232 пикселя. Возможно даже с аналоговым входом(но это не точно).

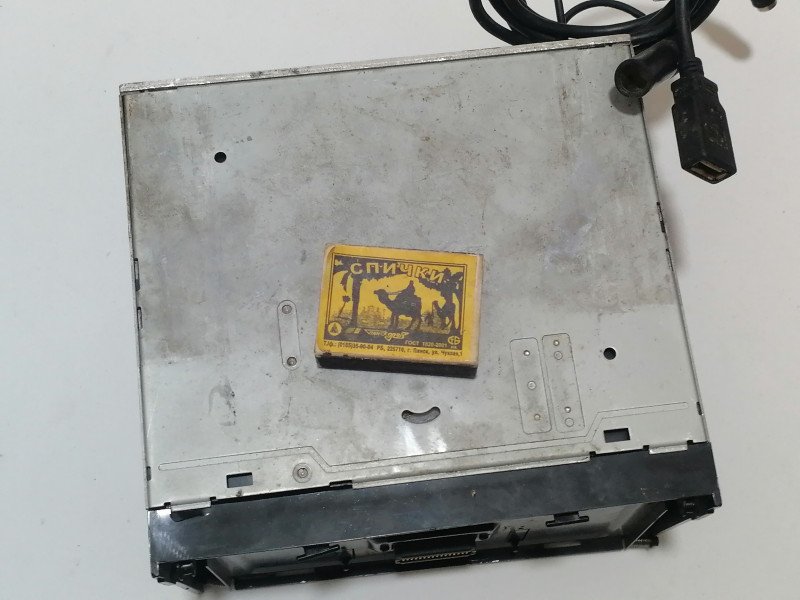

На нижней крышке снаружи ничего нет.

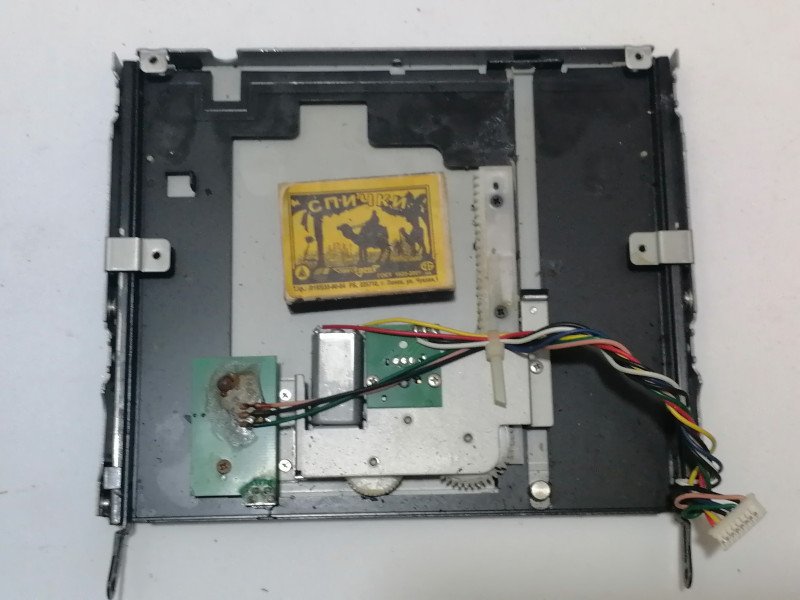

А внутри на ней расположен актуатор лицевой панели. Черная рамка выдвигается целиком.

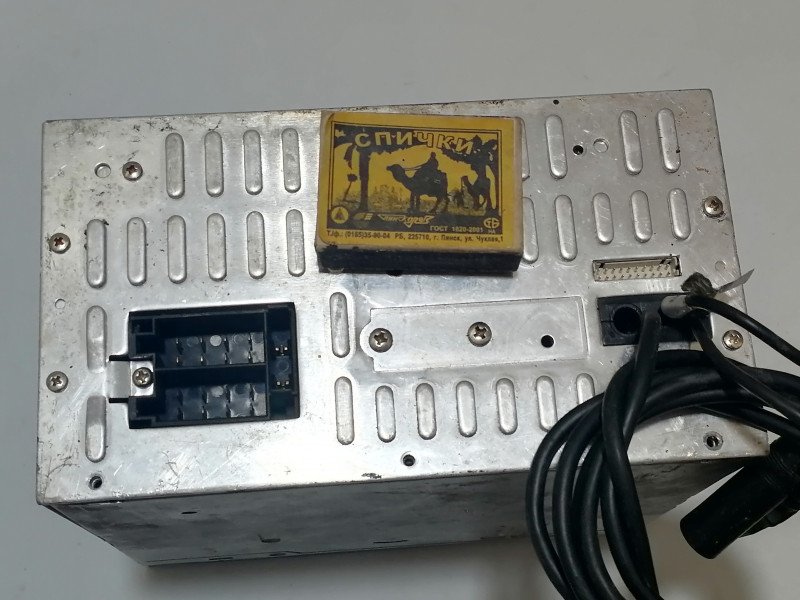

На задней панели кроме пары разъемов и трех несъемных кабелей ничего нет, даже оребрения.

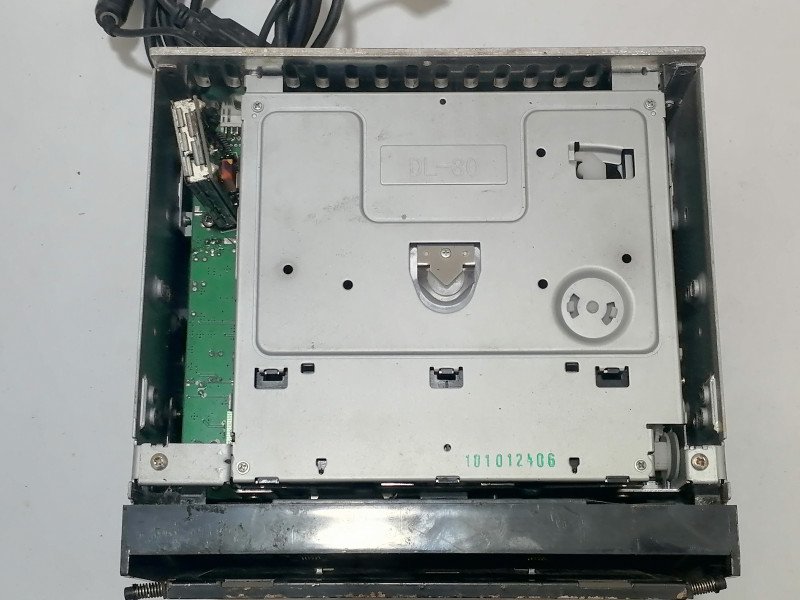

Под верхней крышкой находится слотовый оптический привод.

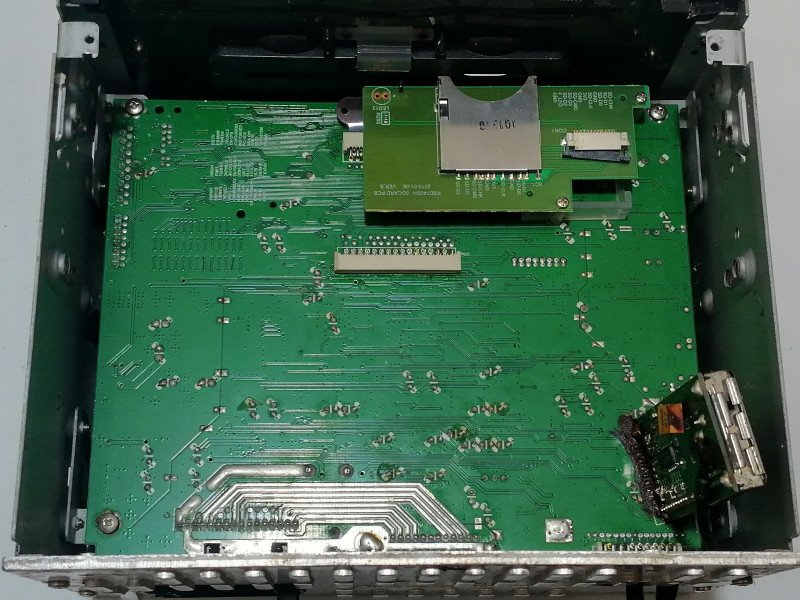

А под ним — основная плата, но с этой стороны на ней почти ничего нет, только входная часть ТВ-тюнера торчит в углу.
Оптический привод снизу. Забавно, что шлейф к SD-карте тоже проходит через него.

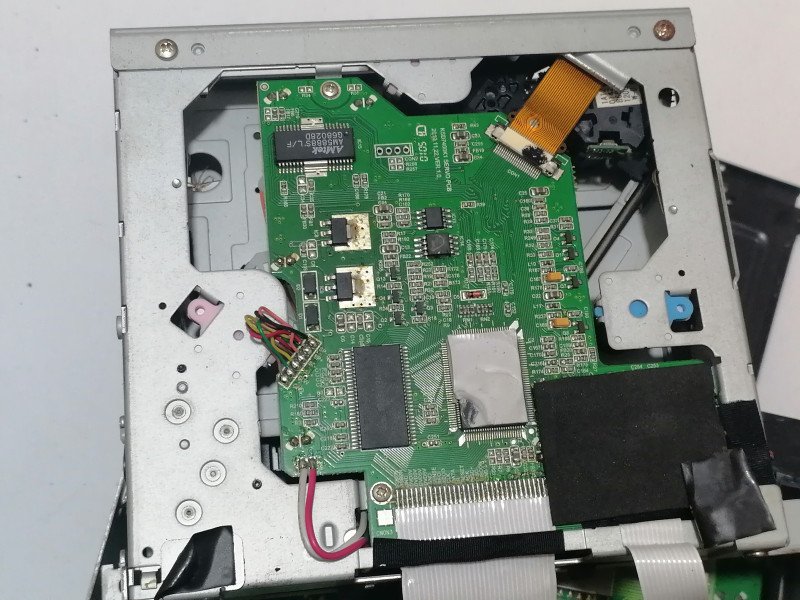

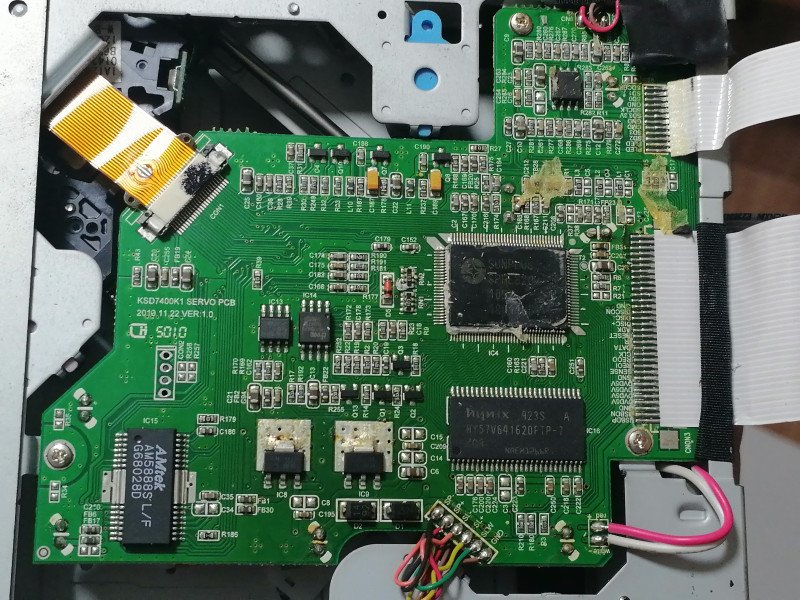

Плата оптического привода крупным планом.

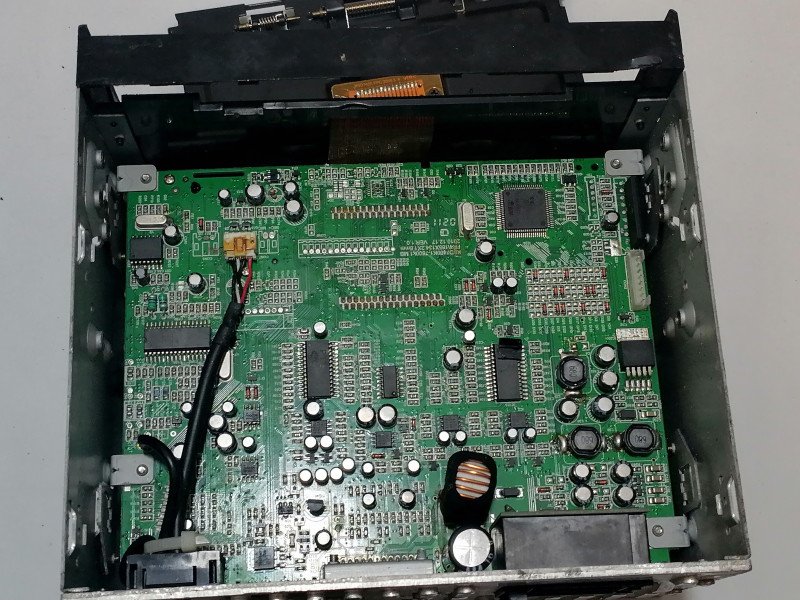

Нижняя сторона основной платы. Почти все элементы здесь.

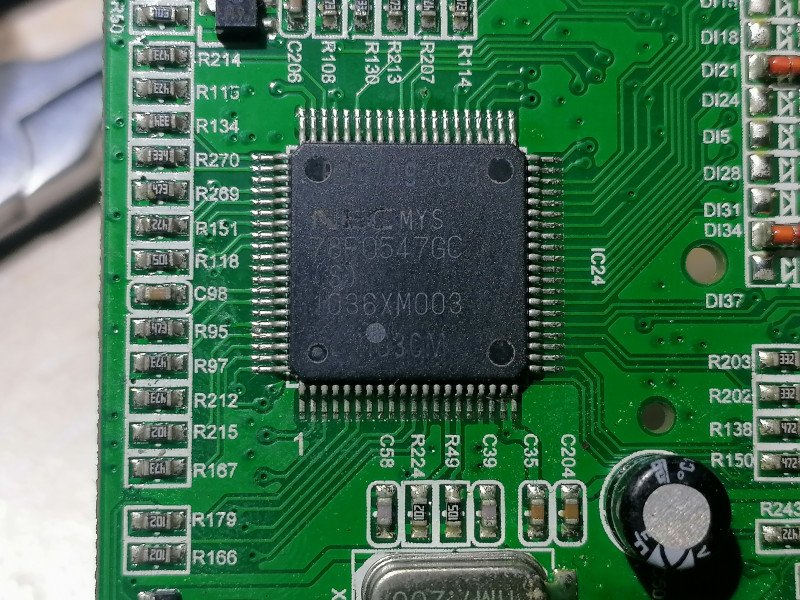

Основной процессор. Сейчас годен разве что на брелок.

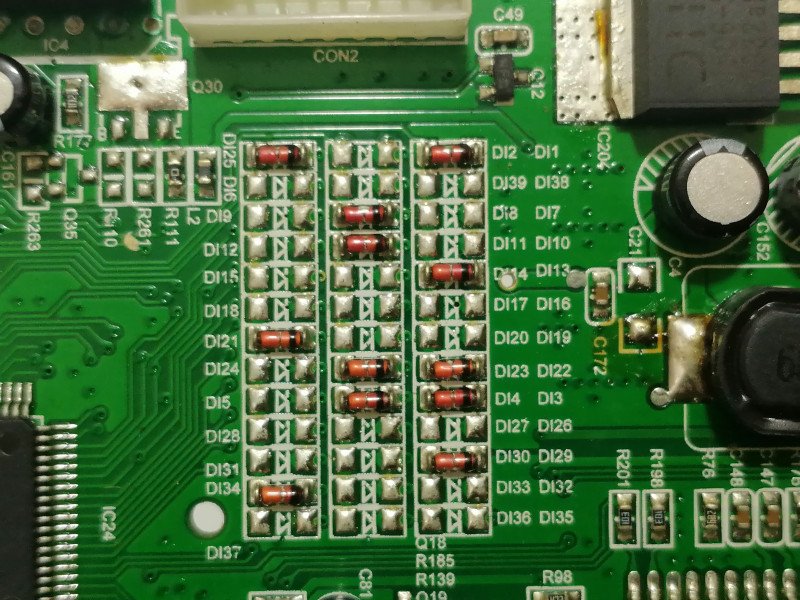

Матрица из диодов типа 1N4148 в безвыводном исполнении. Красивое.

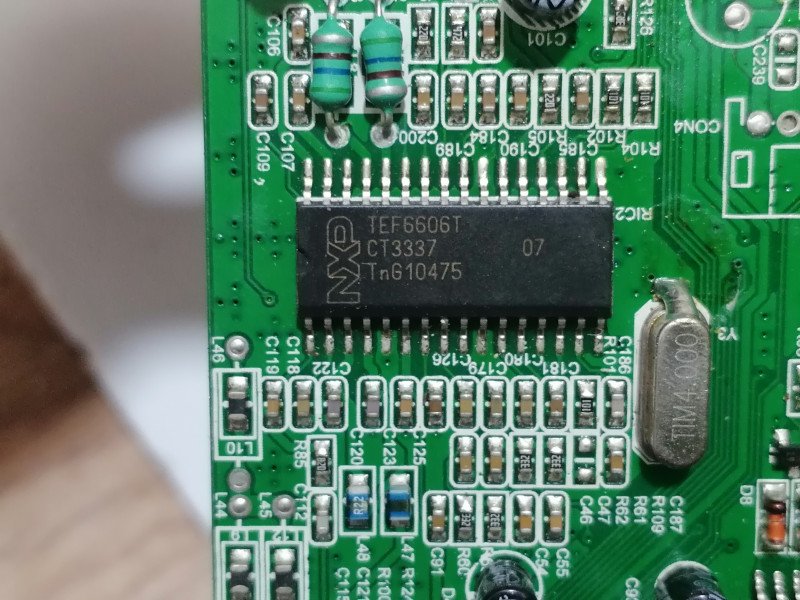

Широкодиапазонный тюнер TEF6606 от NXP.

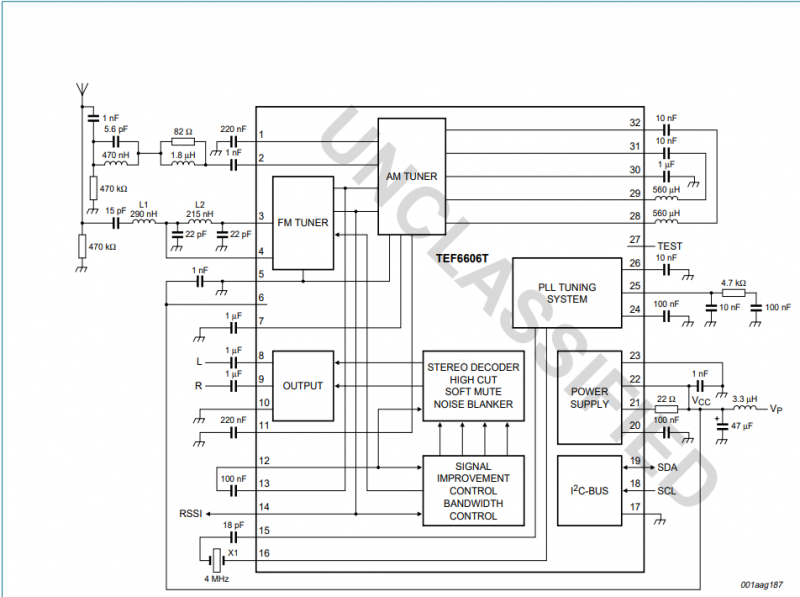

Микросхема старая, требует обвязки с моточными изделиями, управляется по I2C:
При желании дать ей вторую жизнь вот тут есть проект радиоприемника на её основе.

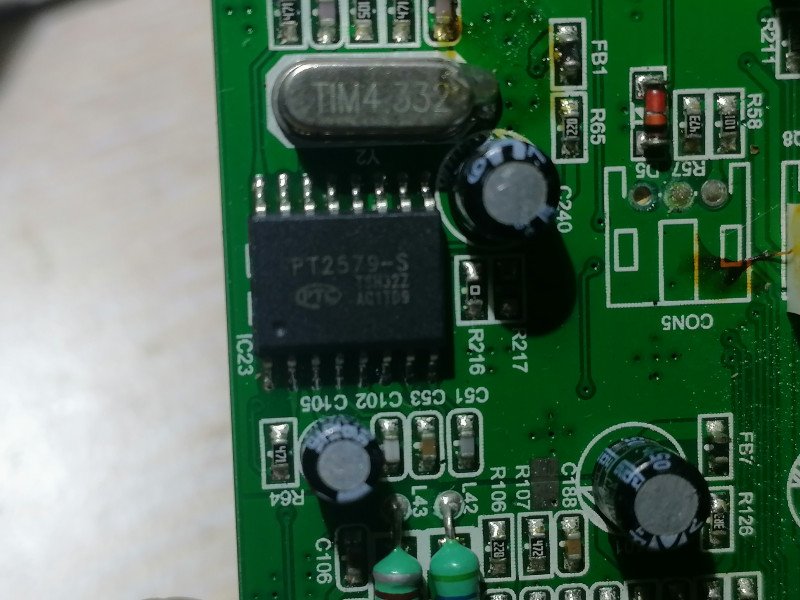

Рядом с ней PT2579, демодулятор RDS. Совершенно бесполезная, на мой взгляд, вещь.

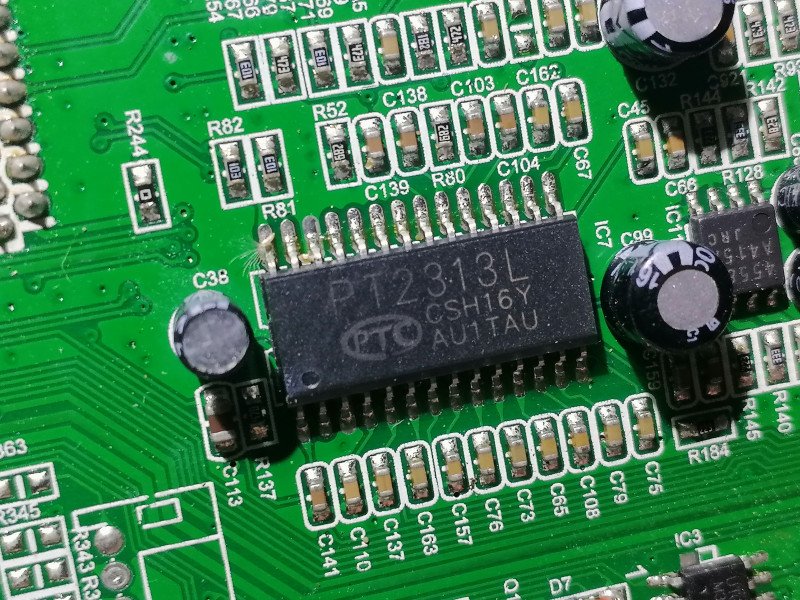

А вот PT2313L — четырехканальный аудиопроцессор. Выполняет функции селектора входов, электронного регулятора громкости и темброблока. Кстати, их на плате два.

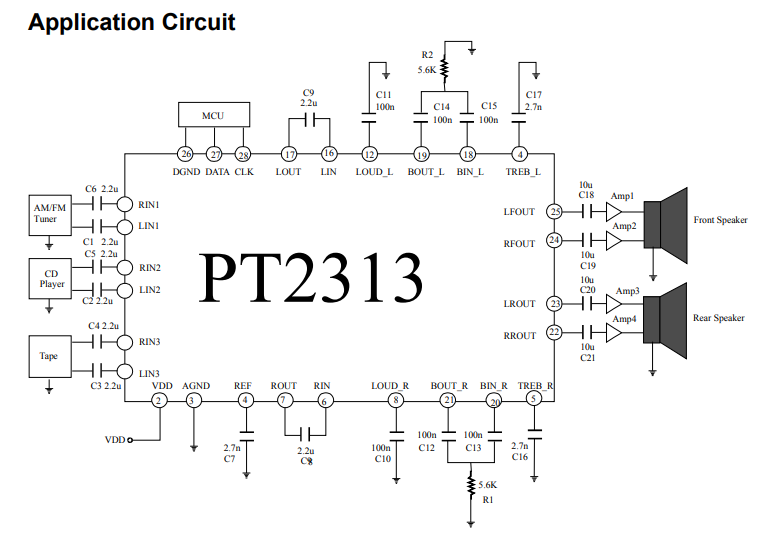

Не требует сложной обвязки, тоже управляется через I2C:
Хорошо стыкуется с Arduino(есть библиотека) или голым МК.
Готовые проекты регуляторов громкости имеются в количестве. Пример работы такой конструкции на видео:

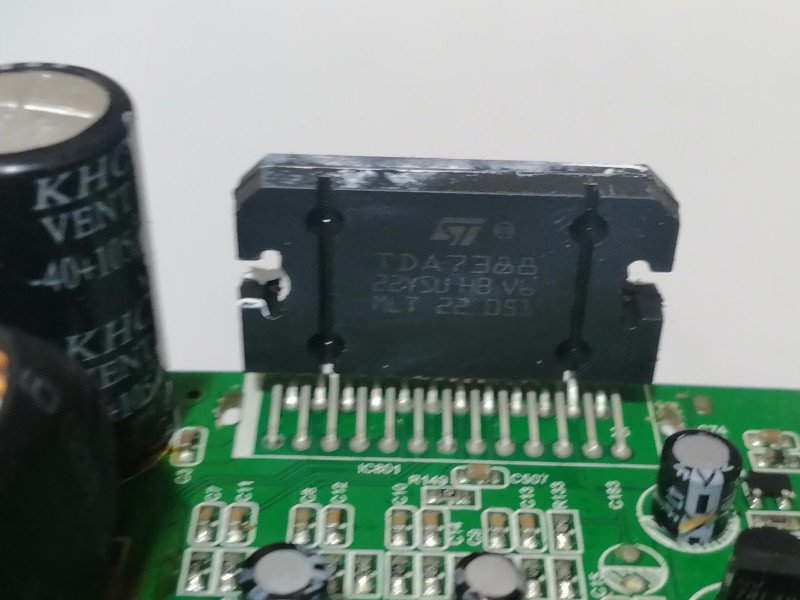

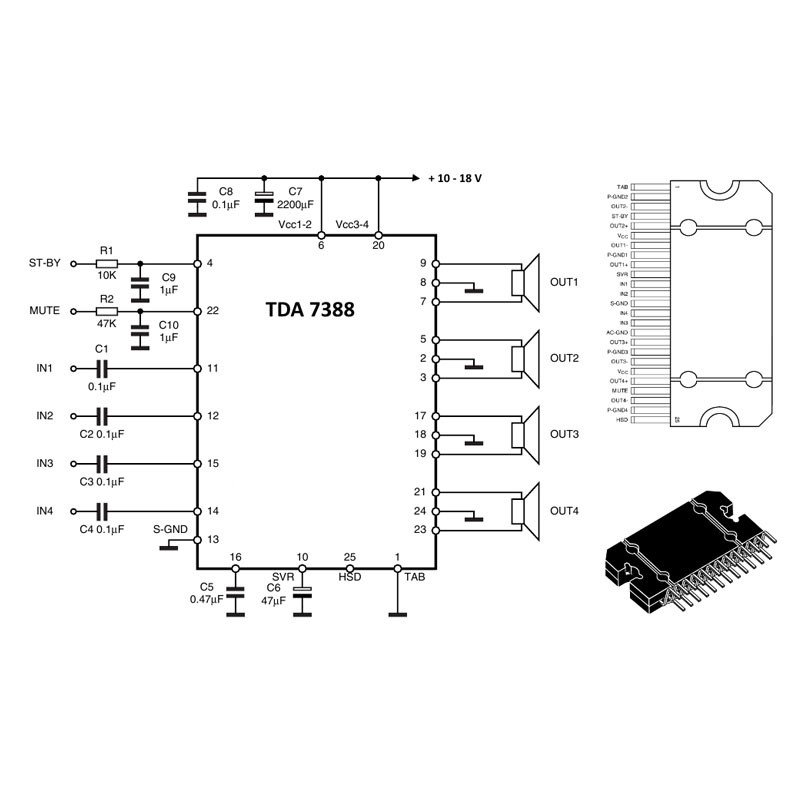

УМЗЧ класса AB — TDA7388.
4 канала с максимальной мощностью до 40 Вт на каждый при работе на нагрузку 4 Ом, минимум внешней обвязки — бюджетное решение:

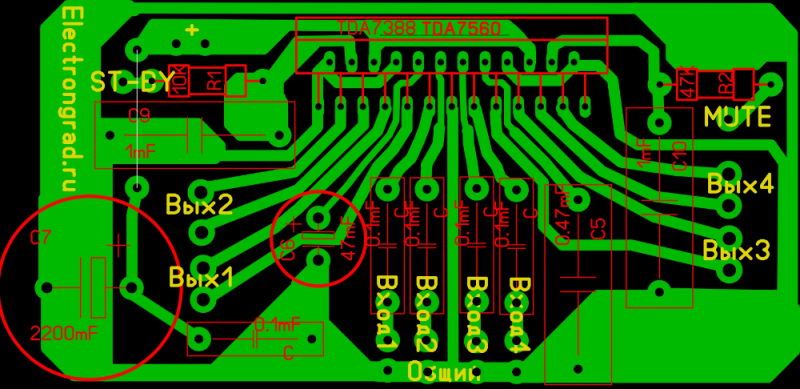

Платы под эту микросхему можно купить готовые на Wildberries, если самому делать лень. Хотя ничего сложного тут нет:
Вывод: данный девайс все ещё может послужить источником деталей для самодельного звукового усилителя.
Сейчас оно, конечно, тоже безнадежно устарело, даже если ещё работоспособно.
Что из него можно взять полезного в хозяйстве?
Добро пожаловать под кат.
Что оно умело:
Основные особенностиЦветной сенсорный моторизированный TFT дисплей 7"
Максимальная выходная мощность MOSFET 50 Вт x 4
Тюнер AM/FM/УКВ с RDS
Воспроизведение DVD, CD, MP3, WMA, MPEG4 (DivX, XviD), HDCD, JPEG, Picture-CD
В комплекте пульт дистанционного управления (ДУ)
Белая подсветка кнопок
Встроенный ТВ-тюнер
Русское меню настроек
Функция Dual Zone
Характеристики сенсорного экрана
Сенсорный дисплей Touch Screen
Разрешение экрана: 480 x 234
Контрастность: 500:1
Яркость: 200 кд/м2
Формат: 16:9
Цветовая система: PAL/SECAM/NTSC
Настройки: Яркость/Контрастность/Цветность
Разъёмы
Две пары RCA-выходов предусилителя 4 В (Передние динамики + Задние динамики)
RCA-выход предусилителя на Сабвуфер (моно выход)
Разъём USB для флеш накопителей
Слот для карт памяти SD/MMC
Вход для камеры заднего вида
Видео выход для монитора
Видео вход
Провод для автоматического привода антенны
Характеристики тюнера
Автоматический поиск альтернативной частоты
Автоматическая/Ручная настройка
RDS-декодер (функции AF, TP/TA, REG, EON)
Расширенный FM-диапазон (65,0 – 74,0 / 87,5 – 108,0 МГц)
Память на 30 станций (18 FM/12 AM)
Характеристики DVD-плеера
Воспроизведение DVD+R/RW
Воспроизведение DVD-R/RW
Воспроизведение CD-R/RW
Воспроизведение MPEG4 (DivX)
Воспроизведение VCD / DVCD / SVCD
Воспроизведение MP3
Воспроизведение WMA (Windows Media™ Audio)
На верхней крышке можно увидеть наклейку с распиновкой разъемов.
Спереди крепление для сьемной лицевой панели с сенсорным дисплеем.Оно моторизованное и может управляться с пульта ДУ. Под ним щели для дисков и SD карт.Сам дисплей не сохранился, но судя по обзорам был с разрешением 480х232 пикселя. Возможно даже с аналоговым входом(но это не точно).
На нижней крышке снаружи ничего нет.
А внутри на ней расположен актуатор лицевой панели. Черная рамка выдвигается целиком.На задней панели кроме пары разъемов и трех несъемных кабелей ничего нет, даже оребрения.Под верхней крышкой находится слотовый оптический привод.А под ним — основная плата, но с этой стороны на ней почти ничего нет, только входная часть ТВ-тюнера торчит в углу.Оптический привод снизу. Забавно, что шлейф к SD-карте тоже проходит через него.Плата оптического привода крупным планом.Нижняя сторона основной платы. Почти все элементы здесь.Основной процессор. Сейчас годен разве что на брелок.Матрица из диодов типа 1N4148 в безвыводном исполнении. Красивое.Широкодиапазонный тюнер TEF6606 от NXP.Микросхема старая, требует обвязки с моточными изделиями, управляется по I2C:При желании дать ей вторую жизнь вот тут есть проект радиоприемника на её основе.Рядом с ней PT2579, демодулятор RDS. Совершенно бесполезная, на мой взгляд, вещь.
А вот PT2313L — четырехканальный аудиопроцессор. Выполняет функции селектора входов, электронного регулятора громкости и темброблока. Кстати, их на плате два.Не требует сложной обвязки, тоже управляется через I2C:Хорошо стыкуется с Arduino(есть библиотека) или голым МК.Готовые проекты регуляторов громкости имеются в количестве. Пример работы такой конструкции на видео:
УМЗЧ класса AB — TDA7388.
4 канала с максимальной мощностью до 40 Вт на каждый при работе на нагрузку 4 Ом, минимум внешней обвязки — бюджетное решение:Платы под эту микросхему можно купить готовые на Wildberries, если самому делать лень. Хотя ничего сложного тут нет:Вывод: данный девайс все ещё может послужить источником деталей для самодельного звукового усилителя.
Самые обсуждаемые обзоры
| +70 |
1816
28
|
| +40 |
3120
74
|
простого вывода.
Но и он в целом имеет место быть, если бы хоть чутка б её, в данном случае Hyundai H-CMD2009, истории (красивой, пусть и сочинённой ИИ, куда ж сейчас без AI-помощников и чат-ботов) написать, в каких там тачках могла использоваться (есть сомнения что не во всех (представляю сие в каком-нибудь «ГАЗ»'е или жигах (хотя… в жиги/запоры и прочие авто AcademeG'и тех времён могли и собсна их в них и сували небось, не знаю, т.к. не мог и не видел тех времён...), а в каких-нибудь бизнесвэнах), и т.д., в общем то, за что можно было бы здесь глазу зацепиться, а не только DIY-радиолюбителям, а ещё лучше, как выше topolys написал — про устаревшую (но вполне годную) домашнюю аудио-видео аппаратуру, про которую гораздо и намного бы было бы интереснее читать (имхо), чем про то, что там у бандюков различных могло быть в их тачках и чем они развлекались, т.к. вряд ли такую систему могли себе простые позволить, если конечно здесь речь не про «лихие» идёт, а про «нулевые-десятые» уже (но это совсем не точно, т.к. возможно что и могли бы в принципе, если цифры в модели это не просто какие-то абстрактные, а именно указание года выпуска там этой магнитолки или ещё чего с ней связанного).
Ну и хоть здесь «простому» глазу было не за что зацепиться, а только глазам DIY-радиолюбителей, но лайк всё равно мной был поставлен. Спасибо!
И многие таки и имели значится такие магнитолы, раз «десятые», а не «лихие» уже были. Да и к тому же штатно их ставили, тем более значит у большинства они юзались.
Пусь им ИИ рисует. поколение потерянных дебилов(((.
Была магнитола родная, где радио антенна активная была и получала 12V для усиления от магнитолы. В новой магнитоле нет такого и соответственно радио ловит ужасно. Можно как-то это исправить или только магнитолу подбирать?
Если усилитель находится в самой антенне и далее по кабелю в магнитолу идёт усиленный сигнал, то нужно просто дать 12В на антенну, скорее всего в антенный кабель на центральную жилу, только через развязку (конденсатор) от магнитолы.
Ссылка первая попавшаяся, цена мне кажется сильно завышена за такое простое устройство:
https://www.ozon.ru/product/inzhektor-pitaniya-triada-310-dlya-podachi-pitaniya-12-volt-na-shtatnuyu-aktivnuyu-278858151

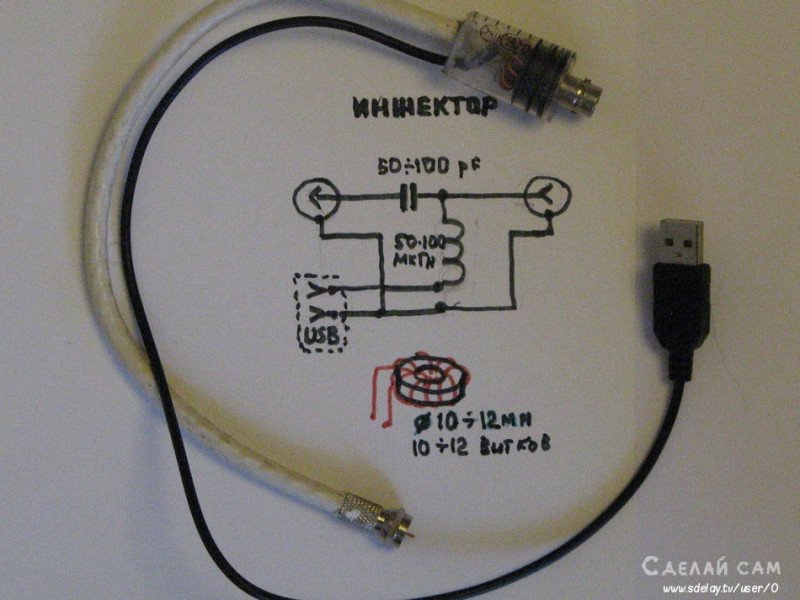

Вбейте в строку поиска в гугле «инжектор питания автомобильной антенны своими руками».
