Телевизор BBK 40LEX-7292/FTS2C | Замена подсветки

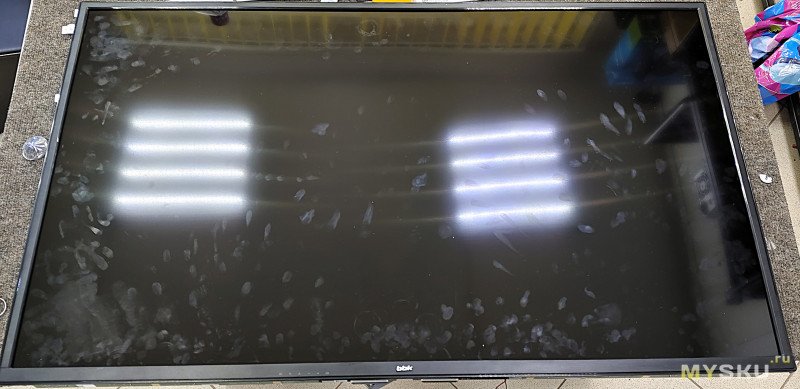

Во время работы телевизора пропало изображение или при очередном включении остался только звук, а изображения нет? Подсветите фонариком экран и если вы увидите еле заметное изображение то это значит, что необходим ремонт подсветки — её замена. Иногда проблема кроется в системной плате — чаще всего приходит в негодность конденсатор (внешне вздувается) в цепи питания подсветки и его замена на исправный возвращает тв в рабочее состояние ( но не в 100% случаев).

В данной статье расскажу и покажу, как меняется подсветка в телевизоре BBK 40LEX-7292/FTS2C

BBK 40LEX-7292/FTS2C — характеристики кратко:

• Экран: 39,5″ (100 см), Full HD (1920×1080), Direct LED, 60 Гц, угол обзора 178°.
• Картинка: яркость — 250 кд/м², контрастность — 5000:1.
• Звук: 2 динамика по 8 Вт (стерео).
• Smart TV: Android 11, Wi‑Fi, Bluetooth 4.2.
• Память: 1 ГБ ОЗУ, 8 ГБ встроенной.
• Разъёмы: 3 HDMI, 2 USB, RJ‑45, CI‑слот, оптический выход, выход на наушники.
• Тюнеры: DVB‑T2, DVB‑S2, DVB‑C.
• Габариты (с подставкой): 919×582×193 мм.
• Вес: 6,25 кг.
• Крепление VESA: 200×200 мм.

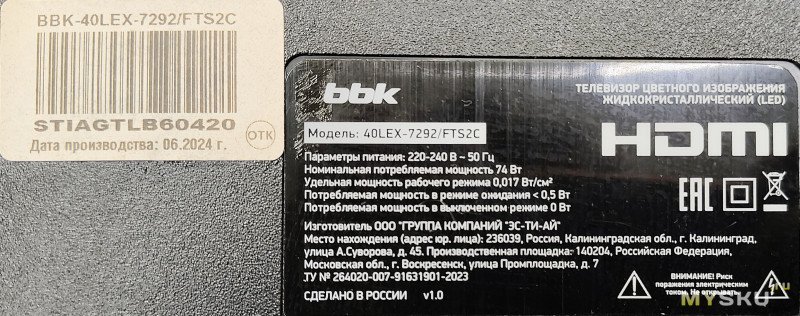

Итак, телевизор довольно свежий, выпуск июнь 2024 года, в ремонт попал в конце лета 2026.

Причина — работа с утра до ночи. Понятно, что в таком режиме современные бюджетные телевизоры долго не работают.

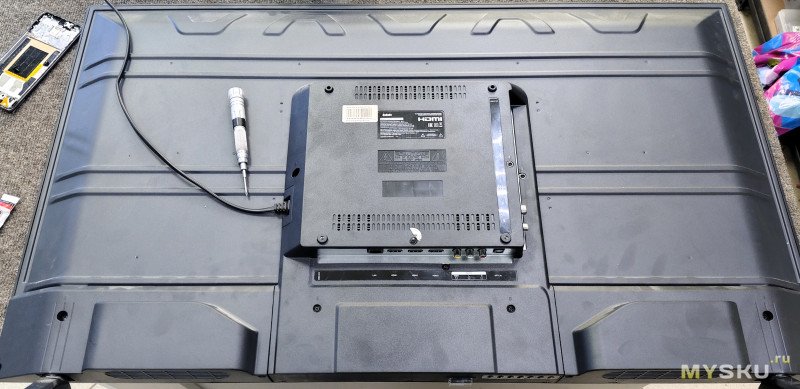

Разберем. Кладем тв экраном вниз на чистую и ровную поверхность, откручиваем винты задней крышки и снимаем её.

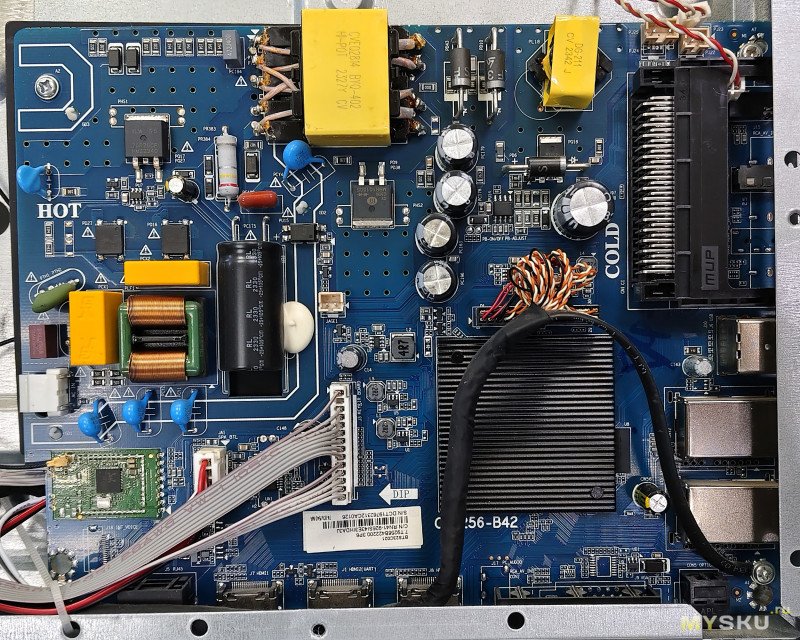

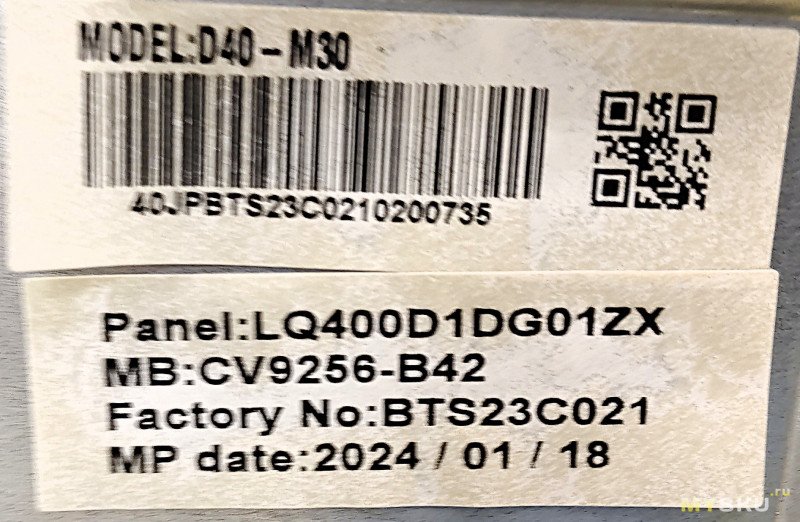

Состав — системная плата CV9256-B42, матрица LQ400D1DG01ZX

Осматриваем системную плату на предмет повреждений элементов и вздутых электролитических конденсаторов. Иногда причина неисправности именно в них и их замена возвращает тв в рабочее состояние.

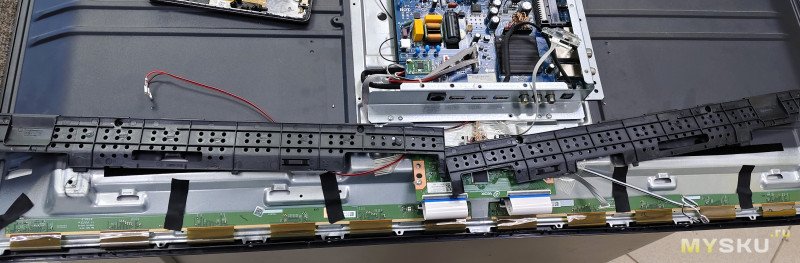

Снимаем динамики, Ir приемник и защиту плат матрицы. Отключаем шлейфы, соединяющие t-con плату и матрицу, отклеиваем от корпуса платы матрицы (аккуратно, не дергаем). Снизу откручиваем винты, крепящие пластик рамки к корпусу.

Переворачиваем телевизор и снимаем переднюю рамку. Она крепится к корпусу защелками, отщелкиваем с помощью металлической лопатки или карточкой (чем удобнее). Аккуратно, не заводите лопатку глубоко — хоть само стекло относительно далеко от края, а шлейфа по бокам близки. Но в этом месте и нет крепежа на сколько я помню (но могу ошибаться), поэтому шерудить лопаткой так и не нужно. Фото как это выглядит сделать забыл

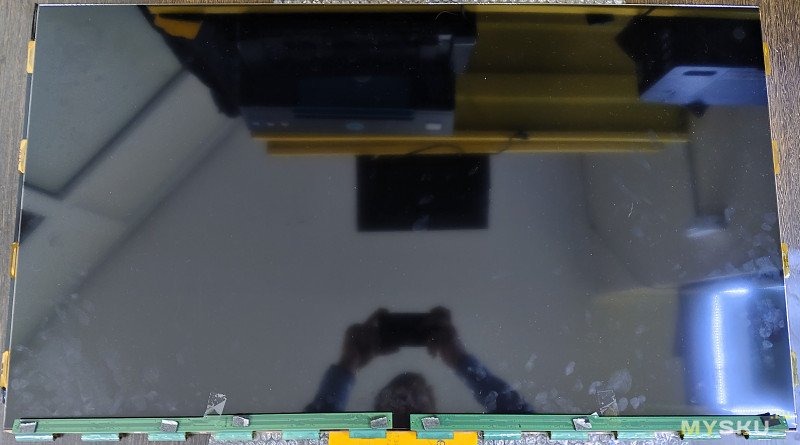

Демонтируем матрицу. Стекло по периметру немного подклеено к рассеивателям — сначала тонким пластиком расклеиваем, далее присоской приподнимаем стекло и по центру снизу/сверху подхватываем пальцами (можно подложить пластиковые карточки, что бы давление распределилось на бóльшую площадь), поднимаем и переносим на чистое ровное место. Следите, что бы плата матрицы снизу нигде не зацепилась за корпус.

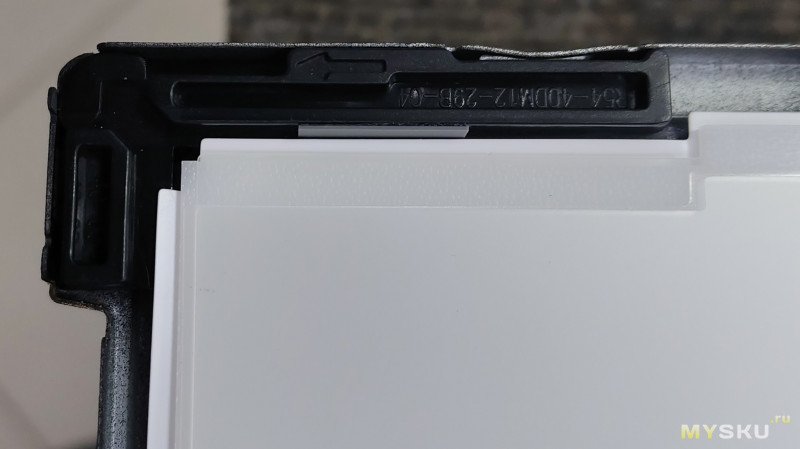

Рамки, в которой располагается матрица, тут нет, есть только резиновые уголки

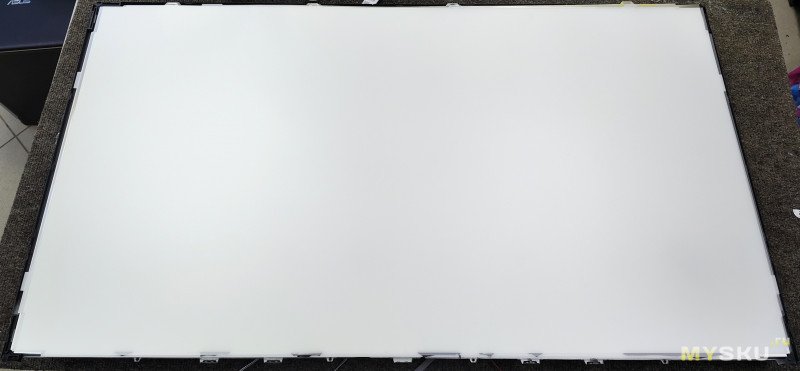

Снимаем рассеиватели ( не разделяем, что бы потом не перепутать), откручиваем винты и снимаем отражатель

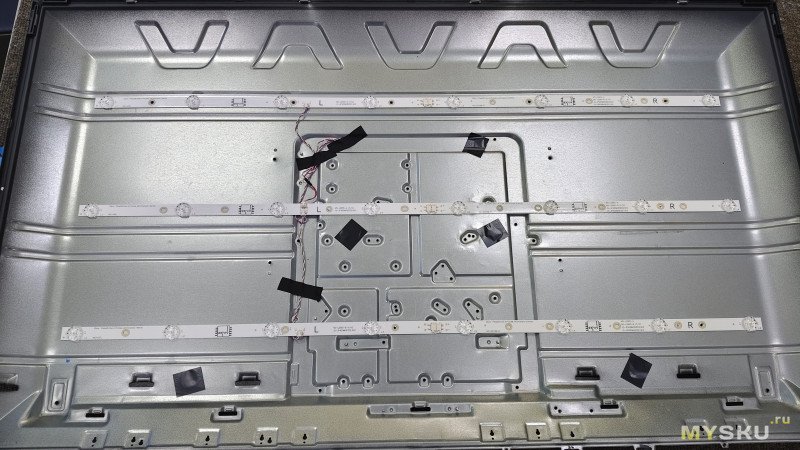

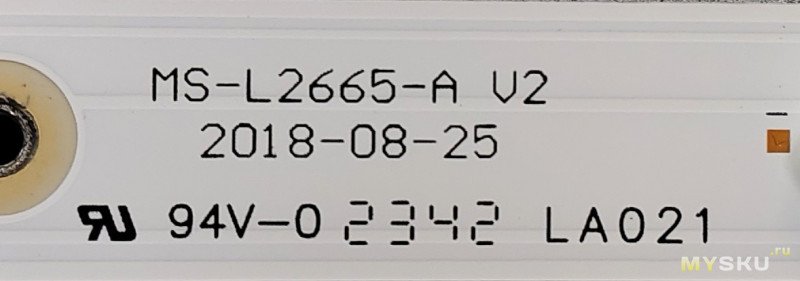

Маркировка установленных планок подсветки ms-l2665-a и ms-l2665-b v2

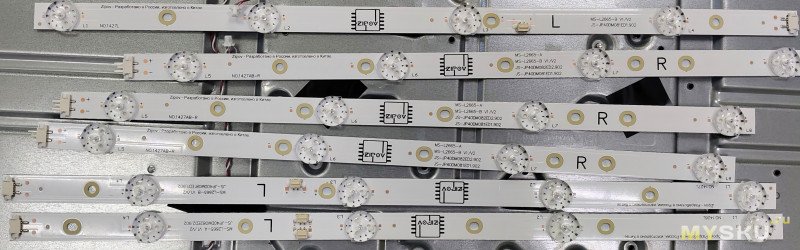

Новая подсветка — составная из двух частей, для уменьшения габаритов для доставки. Заказывал на озон

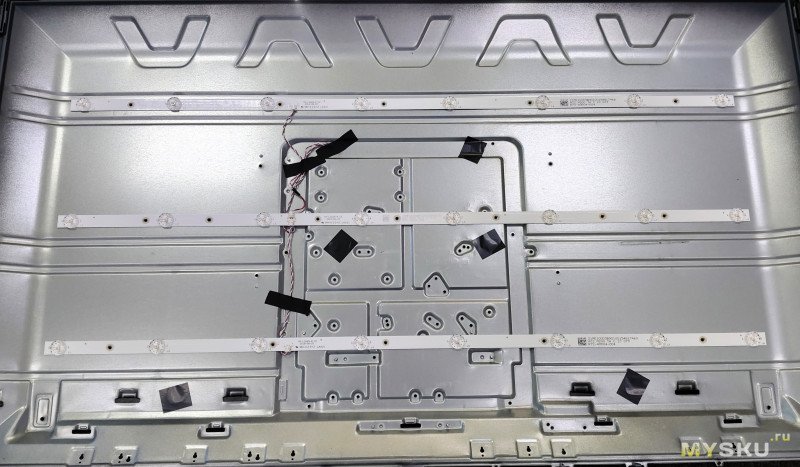

Снимаем старые, устанавливаем новые. Ничего сложного.

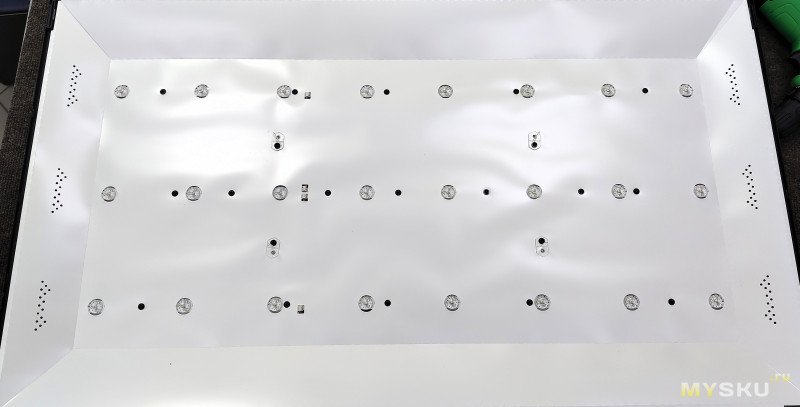

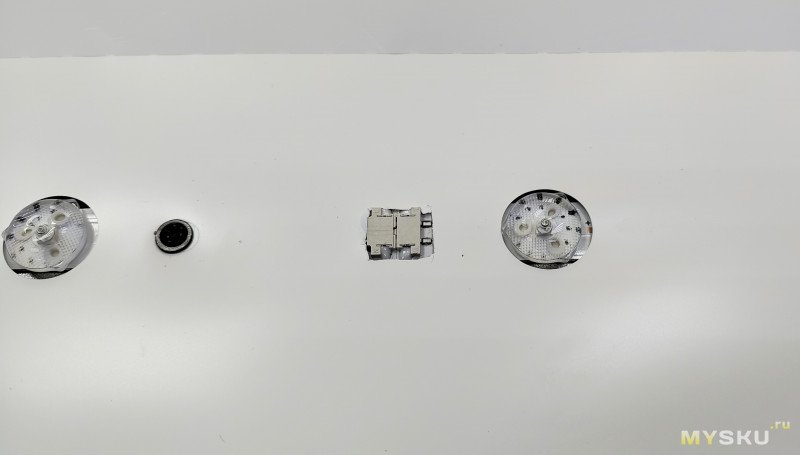

После установки отражателя вырезаем отверстия под коннекторы планок, иначе в этом месте он приподнимется и будет неравномерная засветка или пятно

Далее собираем телевизор в обратной последовательности. После установки матрицы проверьте, чтобы её углы были расположены в углублении резиновых уголков, иначе при установке внешней рамки матрица может повредиться.

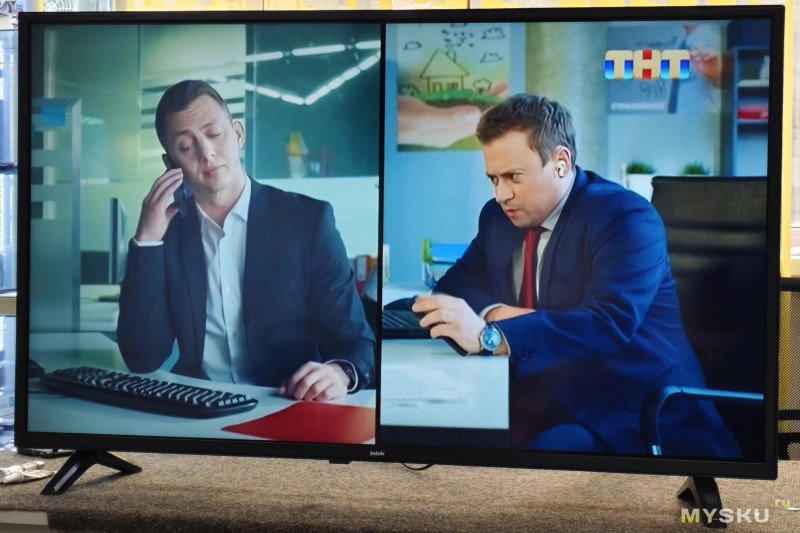

Итог — картинка нормальная, без засветов и прочего.

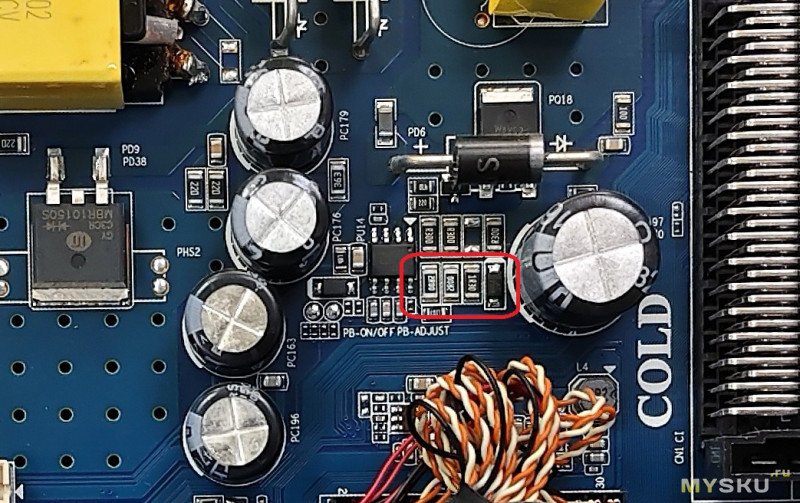

Теперь уменьшаем ток на светодиоды для уменьшения нагрузки на них и увеличения срока службы. Для этого убираем один резистор из параллельно соединённых резисторов (2 шт 2 ома и 1 на 1.5 ома). Если убрать на 1.5 ома — ток снизится примерно на 40-45%, если на 2 ома — примерно 25-30%

По яркости картинки — явного снижения замечено не было и её достаточно для комфортного просмотра, поэтому окончательно собираем телевизор и можно дальше его эксплуатировать

На этом всё, спасибо за внимание и удачных ремонтов!
