ARGB вентилятор Aigo AR12 120mm

Искал я себе ARGB вентиляторы для корпуса, да подешевле. И нашёл, на свою голову.

Краткие характеристики:

Модель: AR12

Размеры: 120х120х25 мм (примерно так и есть)

Воздушный поток: 48 CFM (проверить нечем)

Напряжение питания: 12 В

Ток: 0.16 А (мой прибор показал 0.1 А).

Скорость вращения: 1200±10% оборотов в минуту (так и есть).

Тип подшипника: с жидкой смазкой.

Уровень шума: 24 дБа (не измерял).

Статическое давление: 1.8 мм водяного столба.

Главная его подстава в том, что у него только один коннектор на 6 пин, распиновка нигде не указана. На странице товара тоже нет явного упоминания о том, что без контроллера этого производителя запустить вентилятор получится только после танцев с бубном.

Так выглядит вентилятор и коробка от него:

Вид сзади:

А вот и сам коннектор:

Хотя бы, стандартный PH 2.0 (шаг 2 мм).

Попробовал поискать, как его подключать. Не нашёл ничего (возможно, плохо искал).

Будем разбирать. Под наклейками сверху и снизу ничего нет. Тяну крыльчатку. При некотором усилии, получается вытащить, и изнутри она выглядит вот так:

И тут мы видим, что насчёт смазки не обманули.

Статор:

Аккуратно поддел, потянул — и снял с рамки. Держится только за счёт трения.

И, вот, перед нами нажняя сторону платы:

Тут мы, наконец-то, видим маркировку. Цепи подсветки и мотора между собой не связаны. На проводе две жилы помечены: крайняя слева и ещё одна, третья слева.

Итого, слева направо:

1. "+" вентилятора.
2. "-" вентилятора.
3. "-" подсветки.
4. Сигнал подсветки.
5. 5В питания подсветки.
6. Выход сигнала подсветки.

В самом вентиляторе 8 светодиодов, и выход позволяет подключить ещё светодиодов в цепочку — тогда их все можно будет включить по-разному, и всё с одного канала.

Сигнала оборотов (Tach) и PWM нет. Справа от минуса (на фото платы) мы видим каплю припоя и букву «S» — я подозреваю, что это должен был быть сигнал оборотов. И даже припаял к нему провод. Эта дорожка идёт на неопознанную микросхему, на первую слева ногу:

Судя по всему, это драйвер мотора. Но, по маркировке мне ничего не удалось найти. Осциллограф показывает на этом проводе шум. Слева вверху на плате, рядом с моим пальцем, мы видим маркировку "+" и "-" — это электролитический конденсатор. Минусовая ножка пропаяна плохо. Исправил сам.

Пробую подсветку, и она работает:

Теперь, соберу обратно и включу. И он работает.

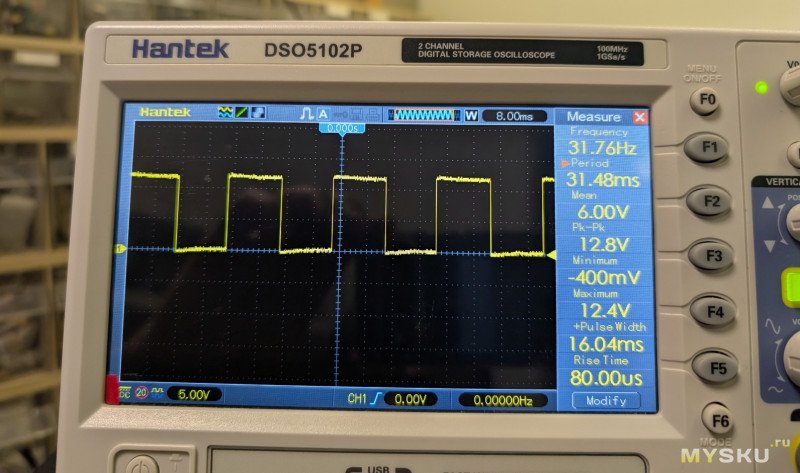

При напряжении 12.4 вольта потребляет 100 мА при заявленных 160. Очень тихий, но дует слабо. Измерил частоту вращения частотомером — она оказалась близка к заявленным 1200 об/мин.

Попробовал поднять напряжение до 20 В — частота выросла до 1400 об/мин, шум стал заметнее, стал лучше дуть. И потребляет заявленные 160 мА :)

Так он выглядит с подсветкой в собранном виде:

Выводы.

Я заказал эти вентиляторы, чтобы поставить на систему водяного охлаждения видеокарты (заказал водоблок, радиатор и насос, ещё едут). Но, дуют они как-то уж очень слабо, и коннекторы не те. Но, красивые. Поставлю просто на корпус.

Попробую ещё посмотреть, возможно ли задать драйверу более высокую скорость при 12 В.

Жирный минус — хитрый разъём. Но, это поправимо. Плохо, что на странице товара это не указано явно и понятно.
