Столярный упор HONGDUI MFT HD30-WZ06 для верстаков и столов

Не так давно приобрел складной фрезерный стол для поделок на даче. При фрезеровке и больших и особенно малых деревянных деталей заметил что не хватает ответного упора при продольном прогоне, их нужно постоянно прижимать и контролировать положение. В комплекте такого не было пришлось искать в любимом магазине.

Упаковка и комплектация

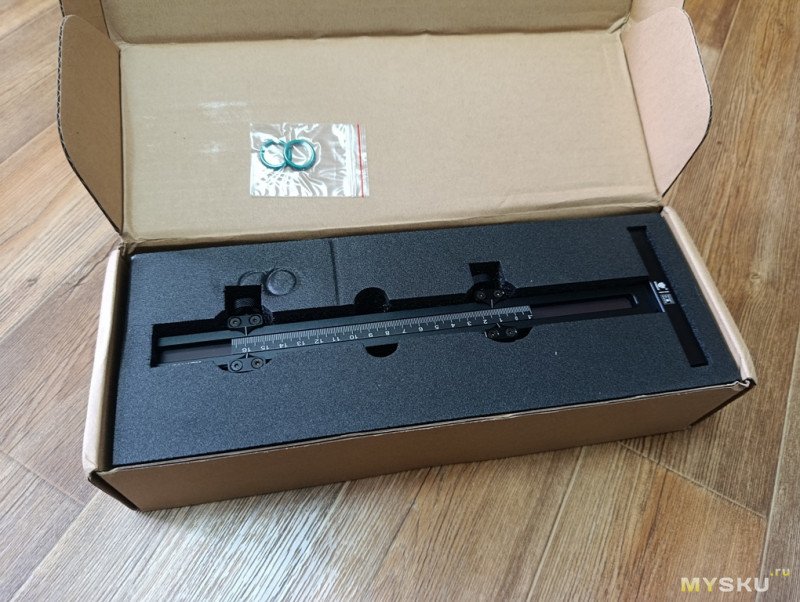

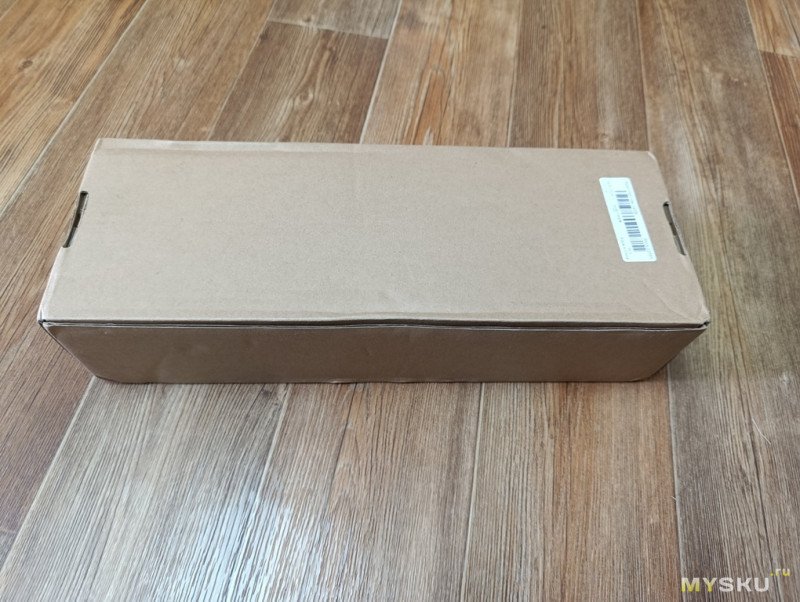

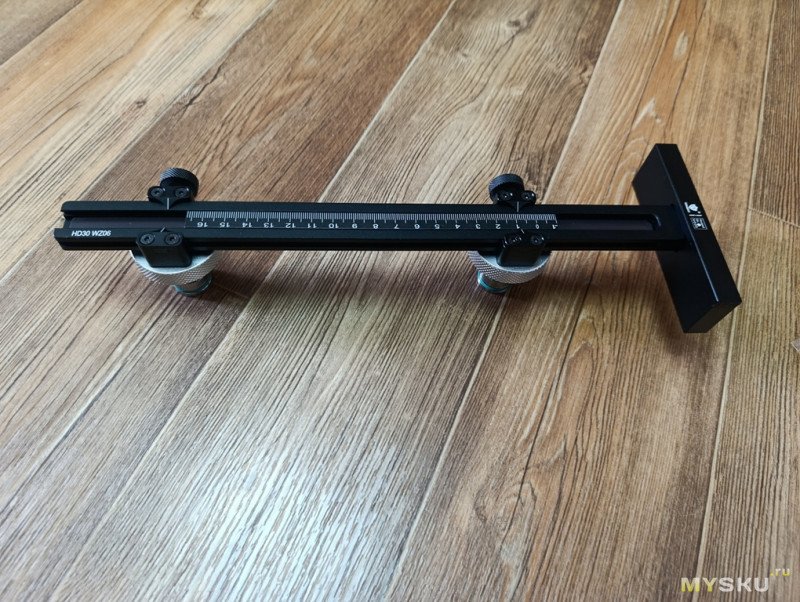

Заказ пришел в простой коробке из плотного картона. Сам упор, в сборе, расположен во вспененной подложке. В комплекте Т-образный упор, два фиксатора MFT, магнитная подвижная линейка и два сменных распорных силиконовых кольца в зип пакете.

Стопорный упор для многофункционального перфорированного стола MFT — это приспособление, которое позволяет фиксировать заготовки разной формы, размера и толщины на рабочей поверхности стола. Круглые верстачные упоры — диаметр — 19,9 мм, под отверстия в столах MFT. Два размера: длиной 70 мм и 10 мм (+ основание 15 мм). Поставляются парами одного размера. В торце упоров есть отверстие с резьбой для крепления грибковой рукояти-зажима или других приспособлений.

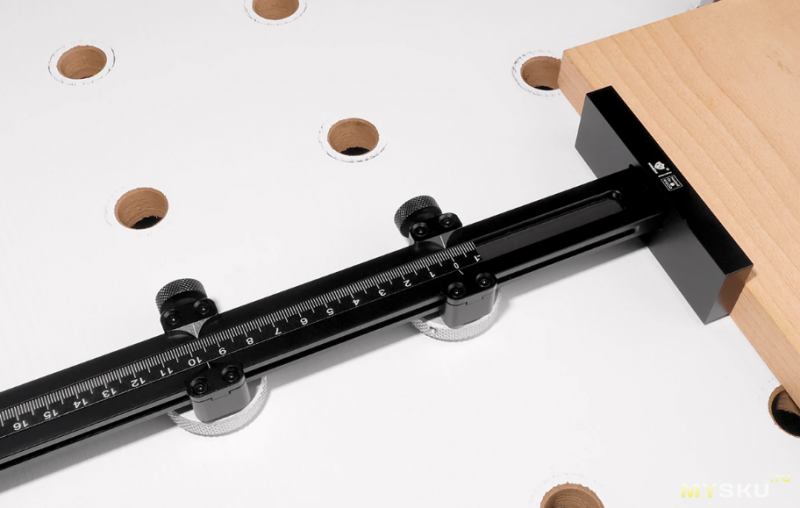

Пример на фото ниже.

Внешний вид

Изготовлен и профилированного алюминия (Т основание) и из нержавейки MFT фиксаторы. Окрашено порошковой черной краской. Все детали хорошо подогнаны и свободно двигаются. Фиксаторы имеют большую грибковую рукоять для стягивания и фиксации стопора в отверстии стола. Диаметр фиксатора 19.95мм.

Установка

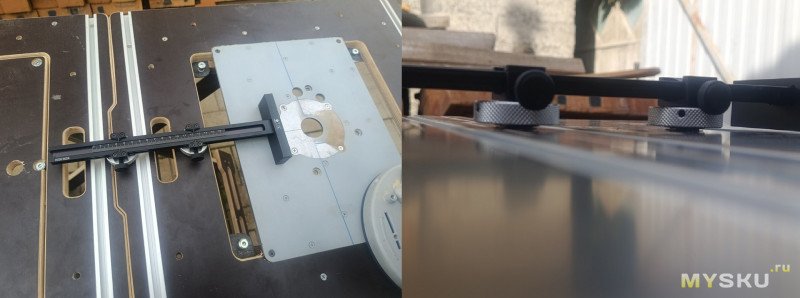

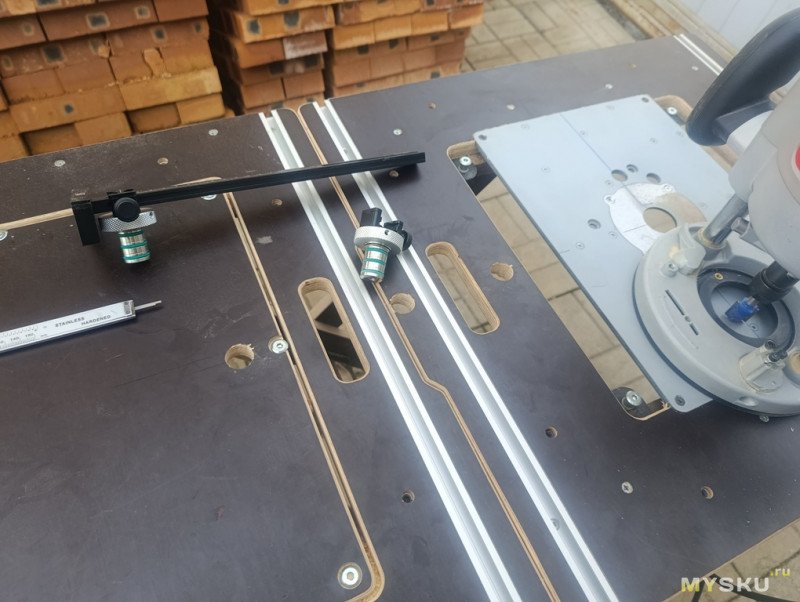

Там как мой стол не имеет отверстий под такие фиксаторы то их пришлось сделать фрезером по разметке под приобретённый упор. Подобрал фрезу под диаметр и сделал три отверстия под фиксаторы в столе из влагостойкой фанеры 22 мм. Для правильной установки грибковые рукояти должны быть откручены и фиксаторы не сжаты, это будет видно по резинкам, они не должны выступать за диаметр стопора. Фиксаторы не полностью входят в стол из-за упорного конуса и сам Т-образный как бы висит над столом. Можно выбрать фаску в отверстиях и тогда упор более плотно прижмется в столу.

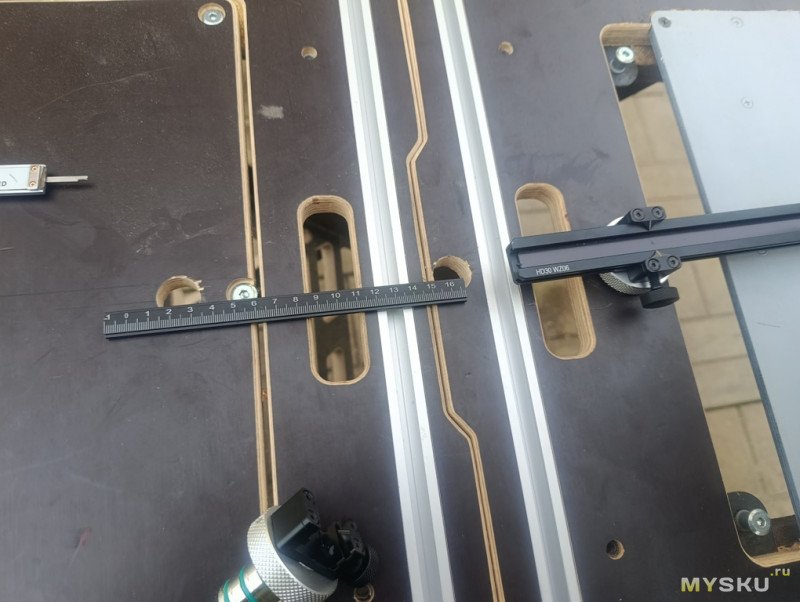

Линейка из направляющей вынимается полностью и ее можно развернуть в удобное положение для просмотра. Размер шкалы -1/+16,7 см

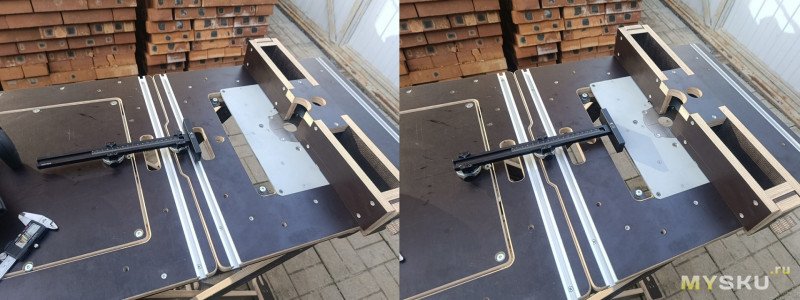

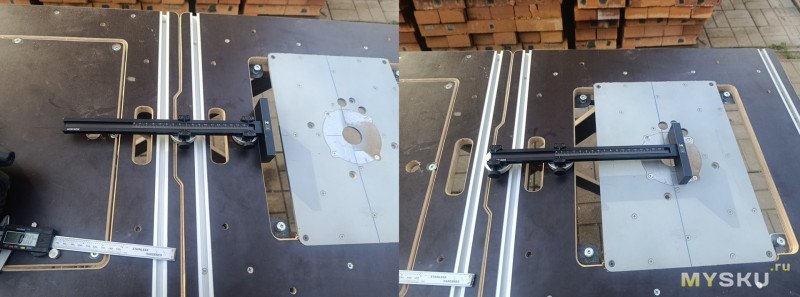

Максимальный и минимальный сдвиг от фрезера в ближнем расположении.

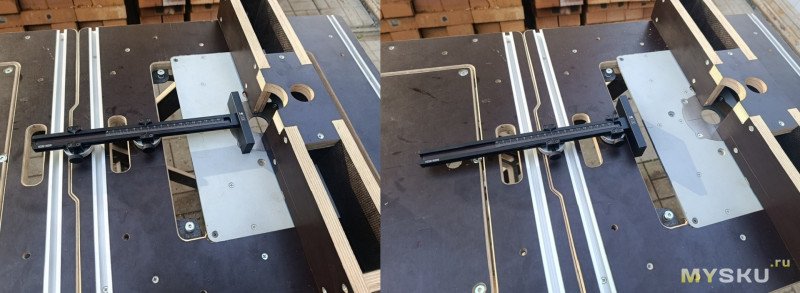

Минимальный и максимальный сдвиг упора при дальнем расположении. Чем хороша система MFT — тем что она ограничена только размером вашего рабочего стола, нет крепежного отверстия — его можно сделать в нужном месте под ваши задачи.

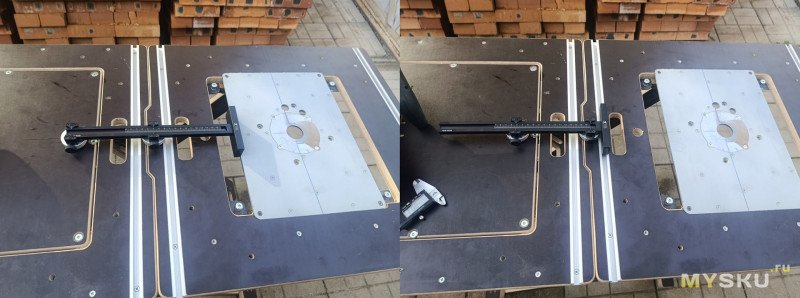

Вид с фрезерным упором. Упор в дальнем расположении.

Упор в ближнем расположении.

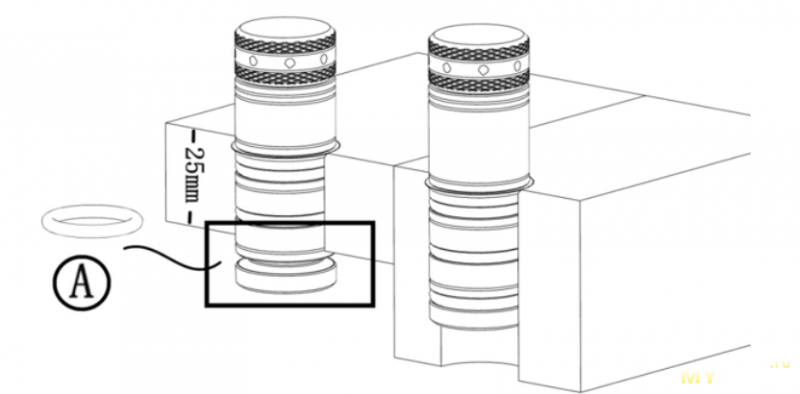

Система фиксации очень простая, при закручивании грибковой рукояти роликовые шайбы на общей оси стягиваются и выпирают силиконовые кольца за диаметр фиксатора распирая его в отверстии. Единственное условие, отверстие в столе должно быть диаметром не более 20 мм для надежной фиксации.

Общие впечатления -чем хороша конструкция этого упора:
— универсальное крепление MFT, довольно распространенное
— прочная конструкция
— само фиксирующаяся магнитная линейка в направляющей
— возможность доработки под свои задачи — установить скользящий роликовый упор, пластиковый или пружинный упор и т.д
— безопасность работы на фрезере, особенно с мелкими деталями

Единственный минус это небольшой размер подвижного основания упора, общей длиной 30 см.

С купоном BGa55fc8 стоимость снижается до $64.99, действует до 30.09.25.
