Доработка ручки для разряда конденсаторов
После того как разрядник сдох при тестировании — mysku.club/blog/russia-stores/106333.html пришлось его починить и немного доработать, во избежание.
В качестве замены транзистора был взят fqpf20n60 неизвестного происхождения отсюда
https://aliexpress.ru/item/1005010665857208.html
Проверка показала, что напряжение он держит около 700В, сопротивление канала (при 9В на затворе) ~1.2Ома.Вроде бы даже и похоже на настоящий.

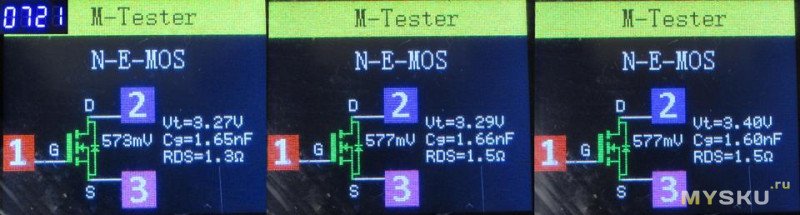

Произвольная тройка:

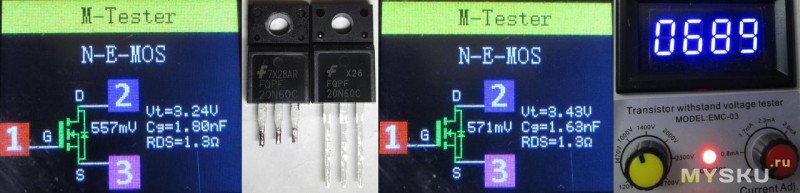

Произвольная пара:
Для сравнения был взят экземпляр из бп паяльника ksger/t12 (на снимке — паяный). По замерам ТТ он оказался весьма похож, но пытки высоким напряжением не перенес (затвор к истоку был подключен надежно, если что), в итоге был заменен на один новый и успешно работает. Вывод — в этом питальнике транзистор был тоже левый. Хотя и достаточный.

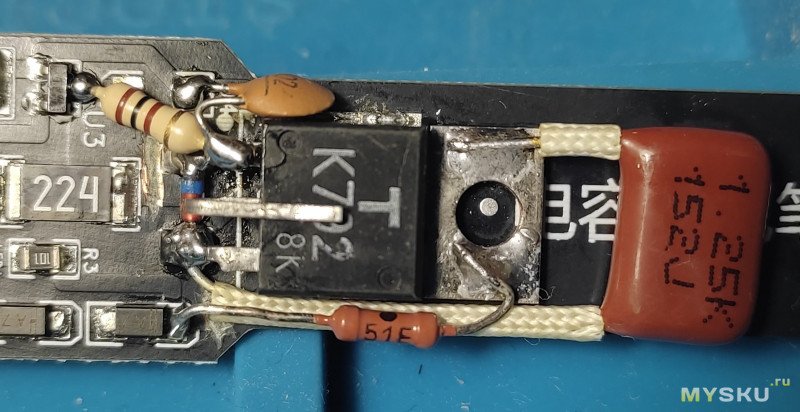

Модификации — растягивание фронта напряжения исток-сток (C2+R5) и исток-затвор (C1+R4).
Со схемой поигрался в микрокапе и оказалось что исходных данных не хватает — какая реальная длительность фронта при подключении пинцета мне неизвестна, а пиковый ток от нее изрядно зависит. Остановился на указанных номиналах:

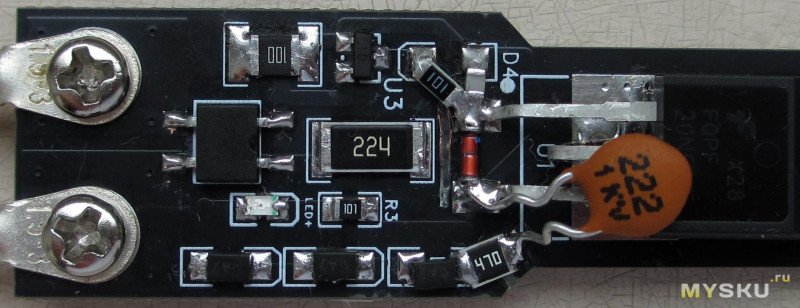

Детали из наличия, посему токовый датчик оказался 10Ом (размером 1210) что снизило ток и замедлило разряд, плата была слегка порезана.

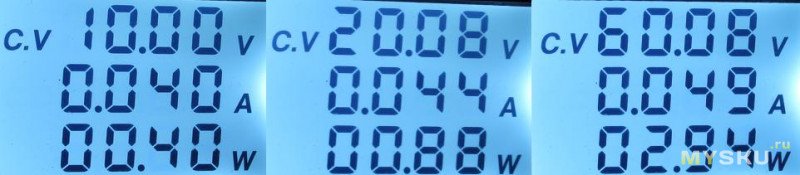

Ток ~50мА:

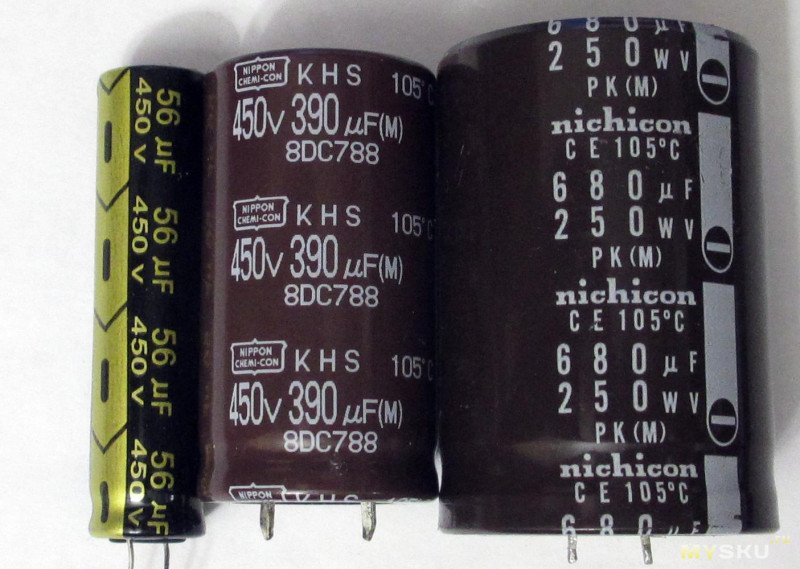

Трое участников испытаний (измеренные емкости 58, 345, 705мкФ, что интересно, у самого большого esr, посредством пинцета md1, намеряется всего ~30мОм, ему уже лет 40):
первый с 500В, второй с 450 за ~3.5с, а третий с 250 тоже ~3.5с, конечное напряжение получается 3.5-4В, в двух последних случаях транзистор с одного разряда становился тепленький. Поразряжал по несколько раз, происшествий более не было.
В качестве замены транзистора был взят fqpf20n60 неизвестного происхождения отсюда
https://aliexpress.ru/item/1005010665857208.html
Проверка показала, что напряжение он держит около 700В, сопротивление канала (при 9В на затворе) ~1.2Ома.
Произвольная тройка:
Произвольная пара:Для сравнения был взят экземпляр из бп паяльника ksger/t12 (на снимке — паяный). По замерам ТТ он оказался весьма похож, но пытки высоким напряжением не перенес (затвор к истоку был подключен надежно, если что), в итоге был заменен на один новый и успешно работает. Вывод — в этом питальнике транзистор был тоже левый. Хотя и достаточный. Модификации — растягивание фронта напряжения исток-сток (C2+R5) и исток-затвор (C1+R4).
Со схемой поигрался в микрокапе и оказалось что исходных данных не хватает — какая реальная длительность фронта при подключении пинцета мне неизвестна, а пиковый ток от нее изрядно зависит. Остановился на указанных номиналах:
Детали из наличия, посему токовый датчик оказался 10Ом (размером 1210) что снизило ток и замедлило разряд, плата была слегка порезана.
Ток ~50мА:Трое участников испытаний (измеренные емкости 58, 345, 705мкФ, что интересно, у самого большого esr, посредством пинцета md1, намеряется всего ~30мОм, ему уже лет 40):
первый с 500В, второй с 450 за ~3.5с, а третий с 250 тоже ~3.5с, конечное напряжение получается 3.5-4В, в двух последних случаях транзистор с одного разряда становился тепленький. Поразряжал по несколько раз, происшествий более не было.
Самые обсуждаемые обзоры
| +150 |
4985
106
|
| +32 |
1584
38
|
| +12 |
553
3
|
1. Имеет рабочее разрядного напряжение до 600V. Но если надо больше, легко повысить до 900V или 1200V добавлением ещё лампочек.
2. Имеет адаптивное изменение разрядного тока. Быстро разряжает низкие напряжения, но идёт более медленный разряд при высоких напряжениях для ограничения мощности разряда.
3. Имеет встроенную индикацию процесса разряда позволяющую оценить сколько времени нужно держать до полной разрядки, даже больших конденсаторов.
4. Разрядник на лампочках на порядок мощнее, обозреваемого и ему подобных мелких разрядников.
5. Разряжает до нуля вольт, не имеет минимального порога, ниже которого разряд не происходит. Чтобы весьма актуально, если нужно гарантировано разрядить конденсатор для LCR-метра. Входные каскады у LCR очень нежные.
1. У термисторов крайне маленькая рассеиваемая мощность. Мощный сварочный конденсатор его может сжечь. Для двух лампочек режим разряда 600V — это практически штатный режим работы, могут работать часами без перегрева.
2. Нет визуализации разряда.
3. Термистор деградирует при каждом переключении, и это число циклов может быть совсем небольшим.
2. Ну у лампочек тоже довольно условная визуализация, меньше 100-150 вольт и они потухнут.
3. Если не перегревать, деградация незначительная. В схемах ограничения пусковых токов выдерживают тысячи циклов.

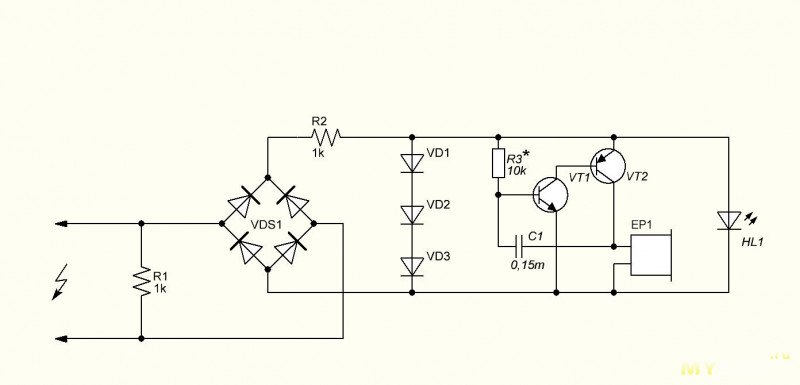

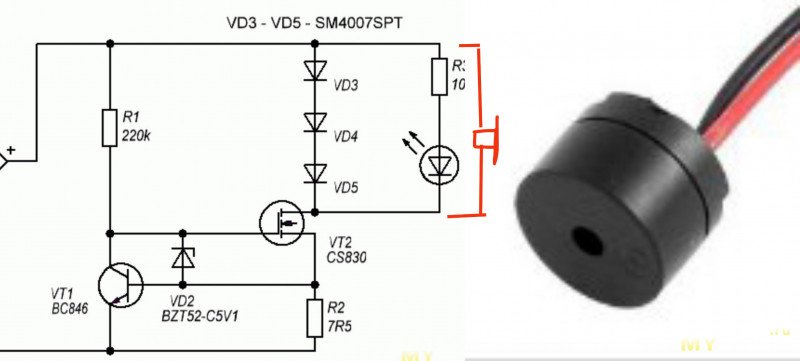

Взял пищалку 3v с встроенным генераторным, R1=470ом+470ом 2W R2=470ом+470ом 2W, VD1-VD3=1N4007.

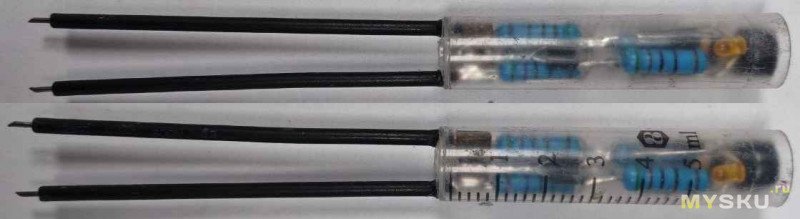

Собрал навесным монтажом в шприце за час.
Быстро, дешево и работает отлично.
