Ручка для разряда конденсаторов
- Цена: 224/235р (было 204)
- Перейти в магазин
Соблазнился приспособлением для более удобного разряда конденсаторов. Но недолго оно меня радовало…

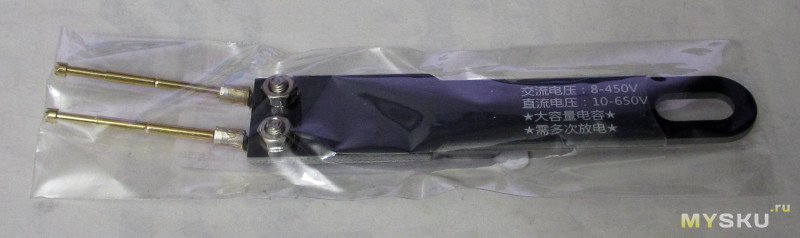

Упаковка мягкая — почтовый пакет, даже удивительно, что кроме слегка погнутых щупов ничего не пострадало.

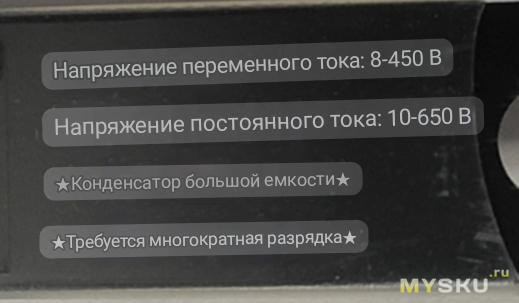

Заявлена работа на постоянном токе 10-650В, на переменном 8-450В.

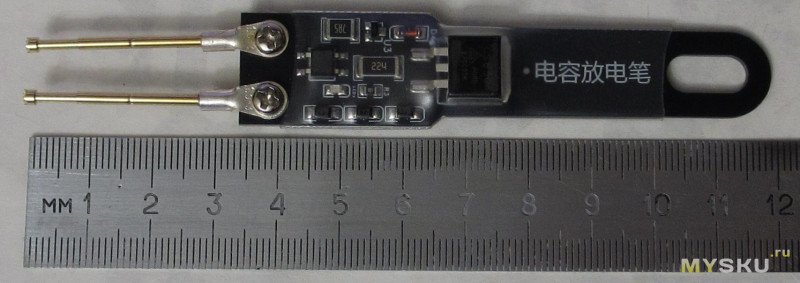

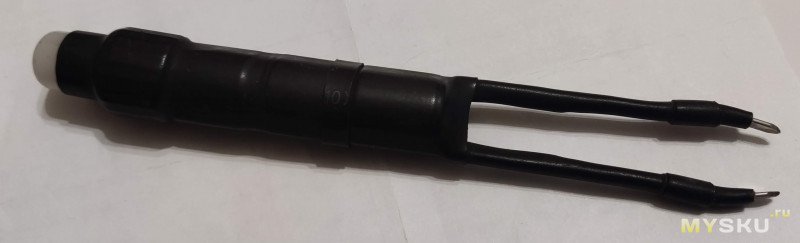

Длина ~12см:
детали затянуты в толстенькую прозрачную термоусадку, ручка дальше транзистора без металлизации.

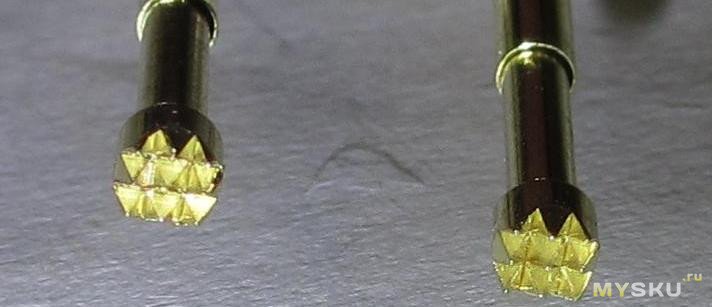

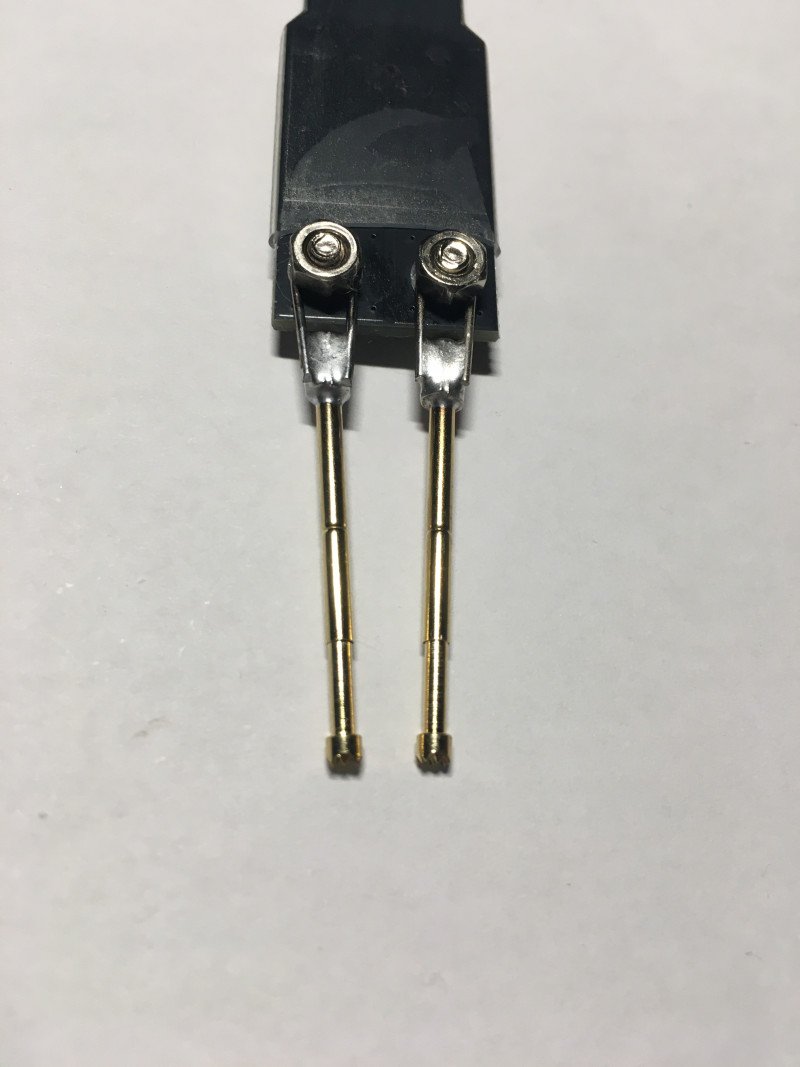

Щупы подпружинены, остренькие:

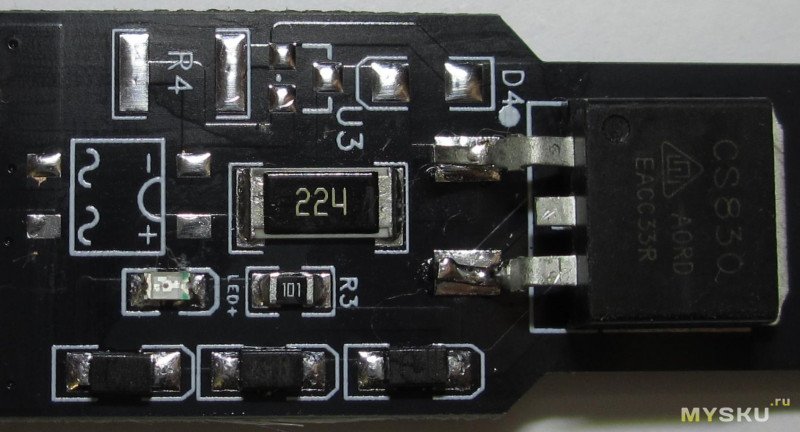

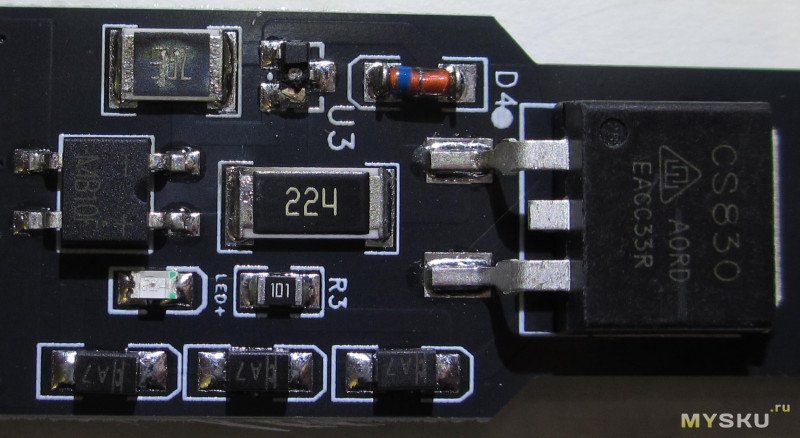

Детали покрупнее:
Силовой транзистор n-канальный полевик CS830 AORD, небольшое гугление рассказывает про 500В, 87.5Вт и 1.4Ом, напряжение затвор-исток аж до 30В.
Откуда оптимизм про 650В — непонятно (но и зачем — тоже).

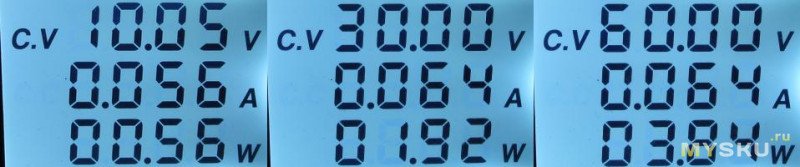

Посмотрел на ток разряда, он оказался неплохо стабилизирован, на уровне ~64мА:
При 400В (сетевые емкости в бп с apfc заряжены примерно до такого уровня) это 25Вт.

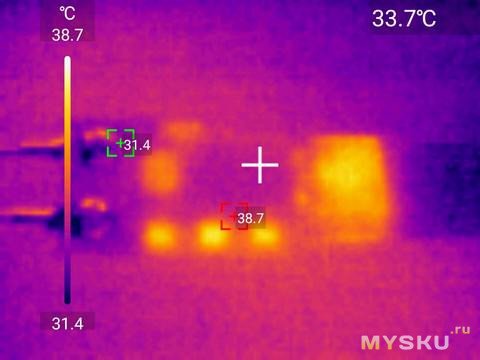

По нагреву виден путь тока:
При непрерывной подаче 60В достаточно быстро добирается до 100C и не собирается останавливаться, но основной режим повторно-кратковременный, так что проблем быть не должно.
Поразряжал конденсатор 390мкФ*450В с контролем напряжения.
После разряда где-то 4-8В остается. Для человека безопасно, для всяких транзистор-тестеров многовато, стоит дополнительно коротнуть, но искрить при этом уже не будет.

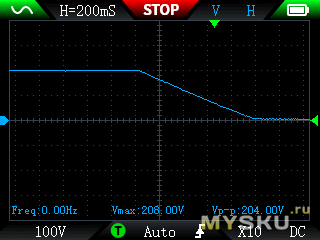

Начал с 200В — разрядился за секунду:

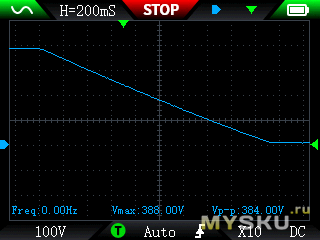

400В — за 2с, транзистор чуть потеплел:
450В — тут произошел небольшой бабах, по итогу успел разрядился только до 100В.
По входу — обрыв.

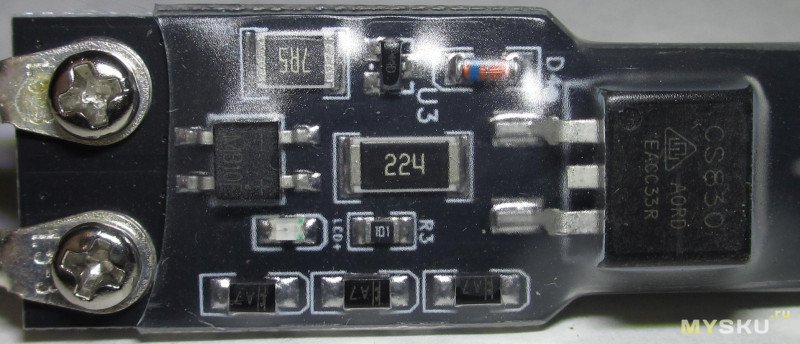

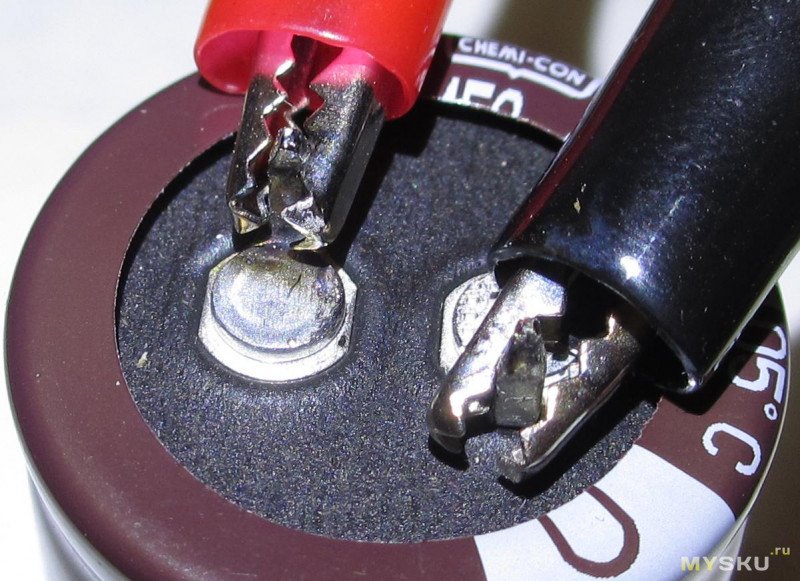

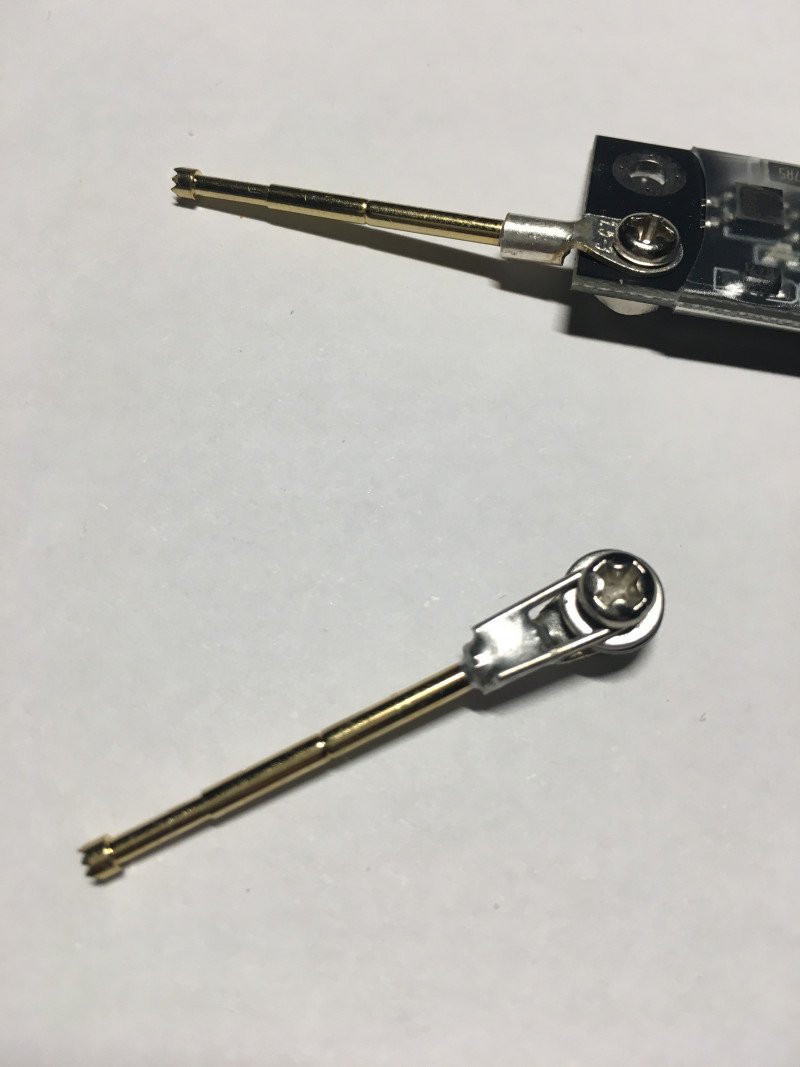

Повреждения на выводе и щупе:
На плате — разлетелся транзистор в sot23, маркирован 1D, MMBTA42, npn, 300В, 500мА.

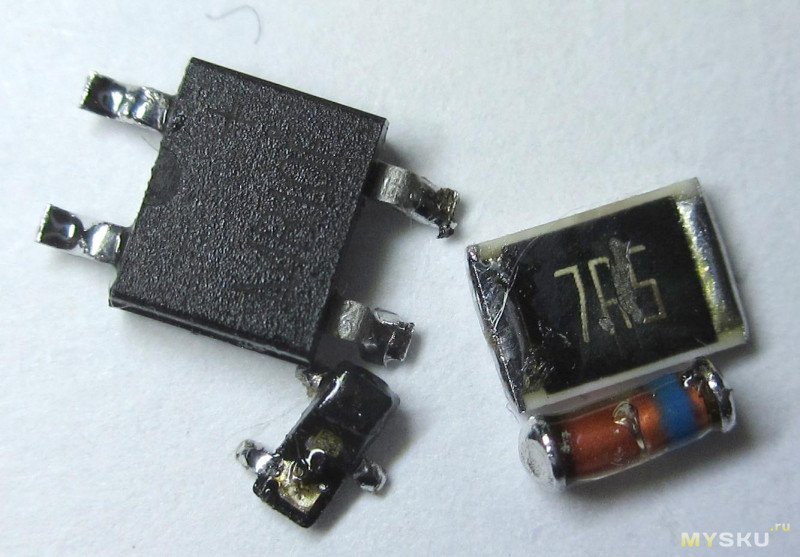

Сгорели:
половина диодов моста, токозадающий резистор, транзистор, стабилитрон и силовой полевик. На удивление цепочка 4007 диодов, через которые тоже шел ток кз, остались целые.

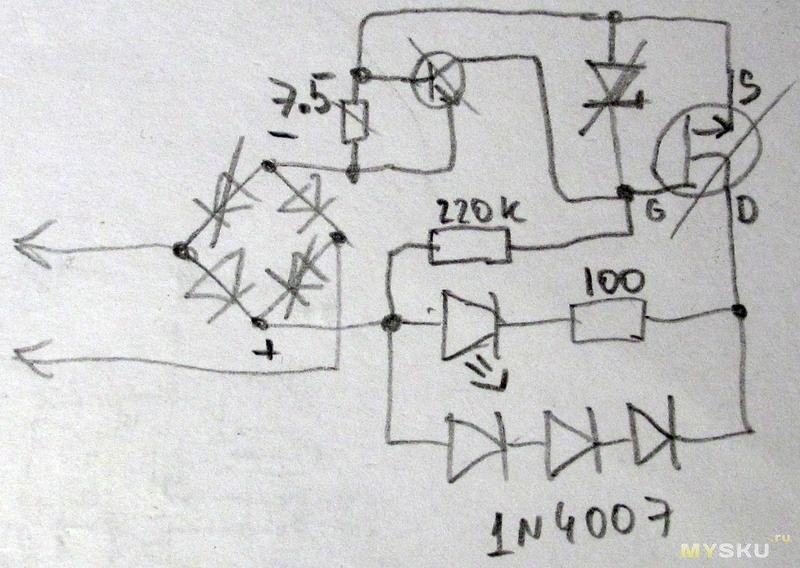

Срисовал схему (номинал стабилитрона неизвестен, но очевидно слегка ниже допустимого напряжения затвор-исток, вольт эдак15 в комментах уточнили, что на 5.6), пострадавшие перечеркнуты:
Почему — не вполне понятно, силовой транзистор нагреться за это время еще не успел, мощность допустимая, по даташиту SOA на постоянном токе при 500В слегка выше 100мА, т.е. он рассчитан на работу в линейном режиме.
Возможно он все-таки поддельный и 450В для него оказалось много?
В отзывах такие же случаи попадались.
Упаковка мягкая — почтовый пакет, даже удивительно, что кроме слегка погнутых щупов ничего не пострадало.
Заявлена работа на постоянном токе 10-650В, на переменном 8-450В.Длина ~12см:
детали затянуты в толстенькую прозрачную термоусадку, ручка дальше транзистора без металлизации.Щупы подпружинены, остренькие:
Детали покрупнее:Силовой транзистор n-канальный полевик CS830 AORD, небольшое гугление рассказывает про 500В, 87.5Вт и 1.4Ом, напряжение затвор-исток аж до 30В.Откуда оптимизм про 650В — непонятно (но и зачем — тоже).
Посмотрел на ток разряда, он оказался неплохо стабилизирован, на уровне ~64мА:
При 400В (сетевые емкости в бп с apfc заряжены примерно до такого уровня) это 25Вт.По нагреву виден путь тока:
При непрерывной подаче 60В достаточно быстро добирается до 100C и не собирается останавливаться, но основной режим повторно-кратковременный, так что проблем быть не должно.Поразряжал конденсатор 390мкФ*450В с контролем напряжения.
После разряда где-то 4-8В остается. Для человека безопасно, для всяких транзистор-тестеров многовато, стоит дополнительно коротнуть, но искрить при этом уже не будет.
Начал с 200В — разрядился за секунду:
400В — за 2с, транзистор чуть потеплел:450В — тут произошел небольшой бабах, по итогу успел разрядился только до 100В.По входу — обрыв.
Повреждения на выводе и щупе:
На плате — разлетелся транзистор в sot23, маркирован 1D, MMBTA42, npn, 300В, 500мА.Сгорели:
половина диодов моста, токозадающий резистор, транзистор, стабилитрон и силовой полевик. На удивление цепочка 4007 диодов, через которые тоже шел ток кз, остались целые.Срисовал схему (номинал стабилитрона неизвестен, но очевидно слегка ниже допустимого напряжения затвор-исток, вольт эдак
Почему — не вполне понятно, силовой транзистор нагреться за это время еще не успел, мощность допустимая, по даташиту SOA на постоянном токе при 500В слегка выше 100мА, т.е. он рассчитан на работу в линейном режиме.
Возможно он все-таки поддельный и 450В для него оказалось много?
В отзывах такие же случаи попадались.
Самые обсуждаемые обзоры
| +95 |
6183
178
|
| +48 |
1951
64
|
| +44 |
3388
40
|
| +35 |
2322
39
|
А так поудобнее лампы будет.
— В прошлом году мы засеяли 100 гектар конопли, но ее всю сожрала тля.
В этом году мы посеяли 200 гектар, но ее тоже всю сожрала тля. В
следующем году мы посеем 300 гектар — пускай эта тля подавится.

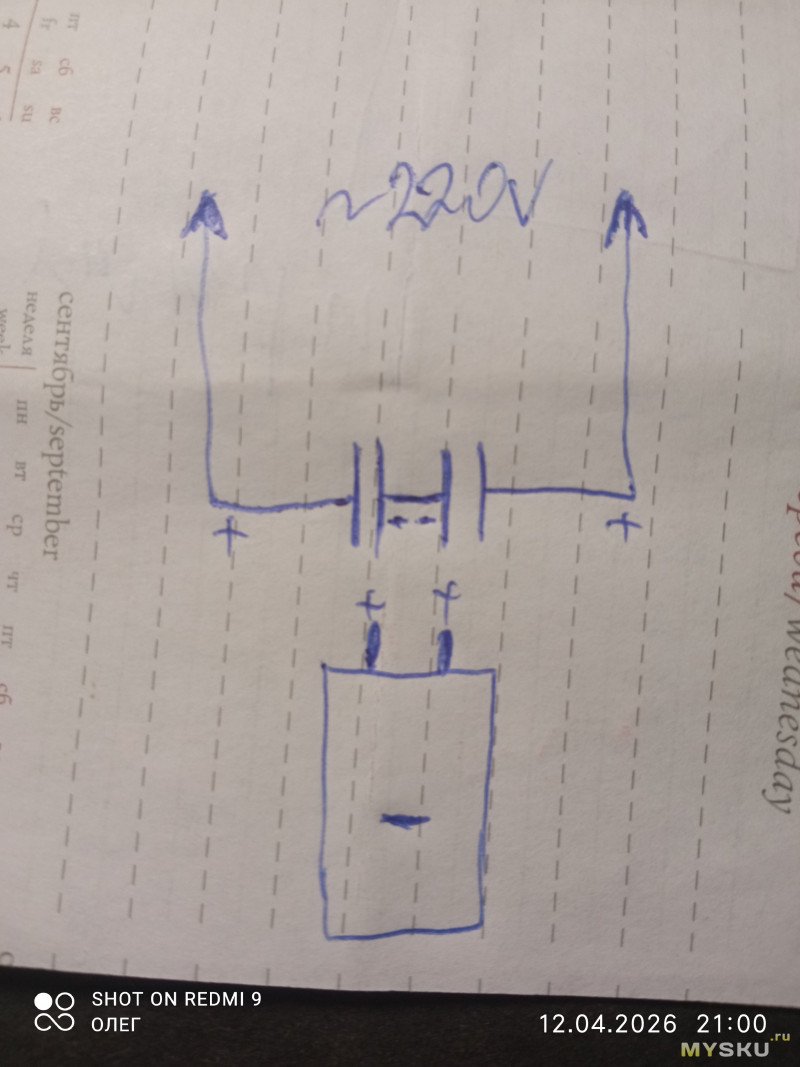

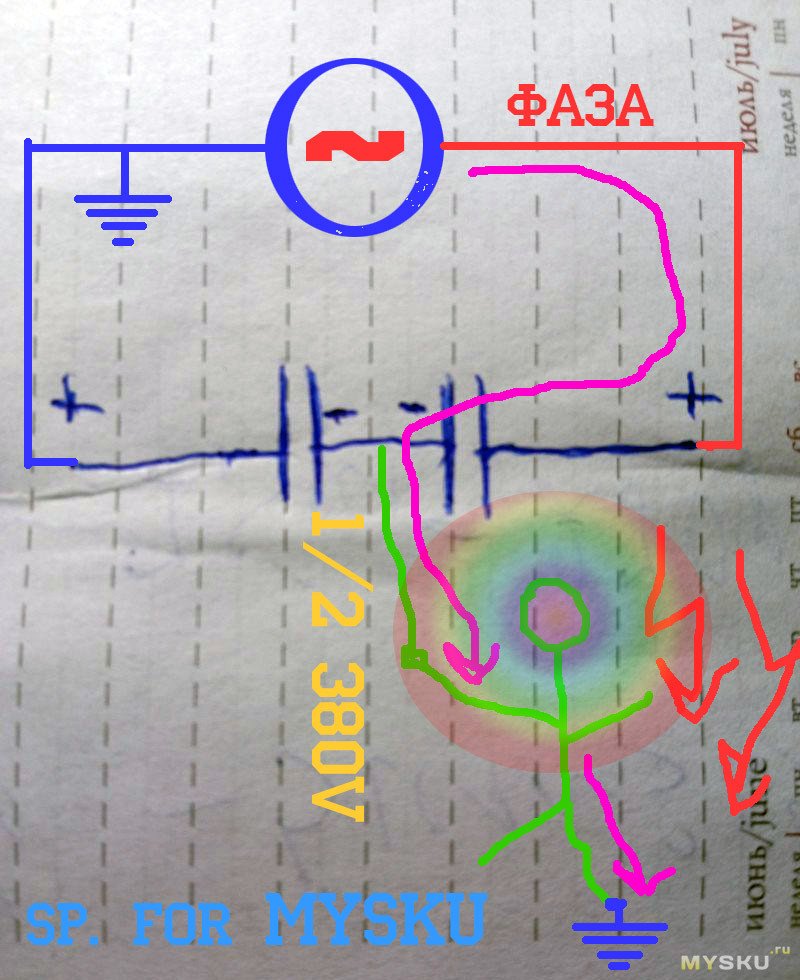

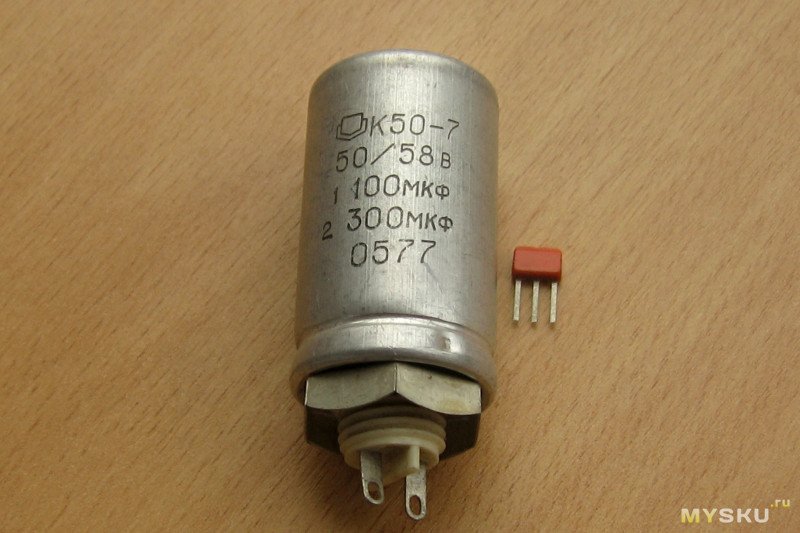

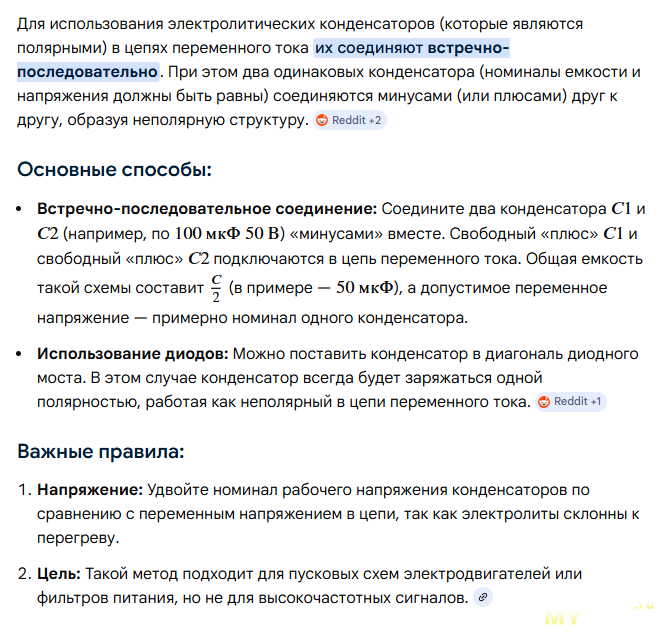

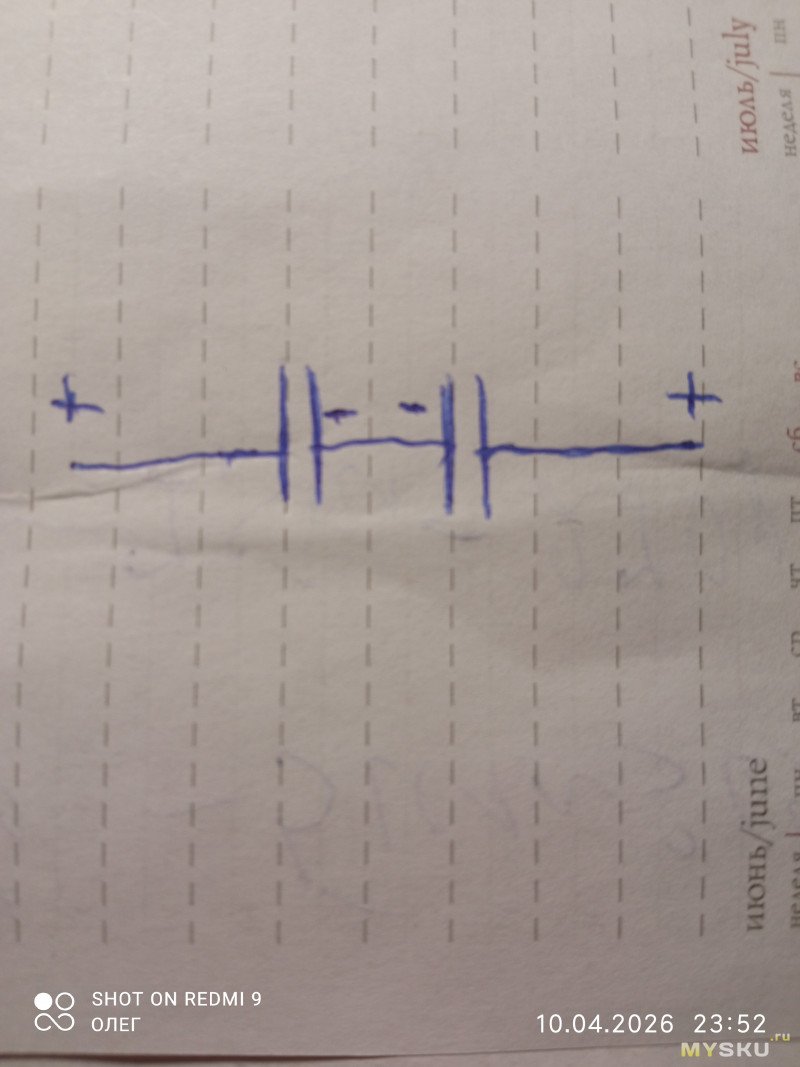

Мы, школьники, в первой половине 90х активно покупали в ближайшем хозмагазине конденсаторы, не помню номинал, грязно зелёного цвета, аллюминиевые тонкие ножки проволочки пару сантиметров длиной, примерно как спичесный коробок, чуть толще может быть. Для увеличения «баха» параллельно подключали 3, фиксировали лейкопластырем или изолентой, тогда ещё сохранялась удобная форма для переноски и зарядки. Но особо любопытные наращивали больше. Я из их числа)) Если не изменяет память, скручено было 12 «кондёров», но результат для десятилетки был слишком громким и был благополучно разобран на 4 «стандартных» трехэлементных.
В розетку тыкали ножки конденсатора, заряжали, и благополучно разряжали о первую попавшуюся металлическую поверхность. Особо упоротые разряжали об собственные пальцы или одноклассников. Я попробовал один раз об палец, онемела рука, мягко говоря было неприятно. И постепенно увлечение сошло на нет в купе с гонениями со стороны учителей и родителей)).
Хотя я и сейчас понятия не имею что такое «двухполупериодный выпрямитель, ака мост»)))
Потом подобное проделывалось с помощью пластикового дипломата с алюминиевой рамкой и меховой шапки.

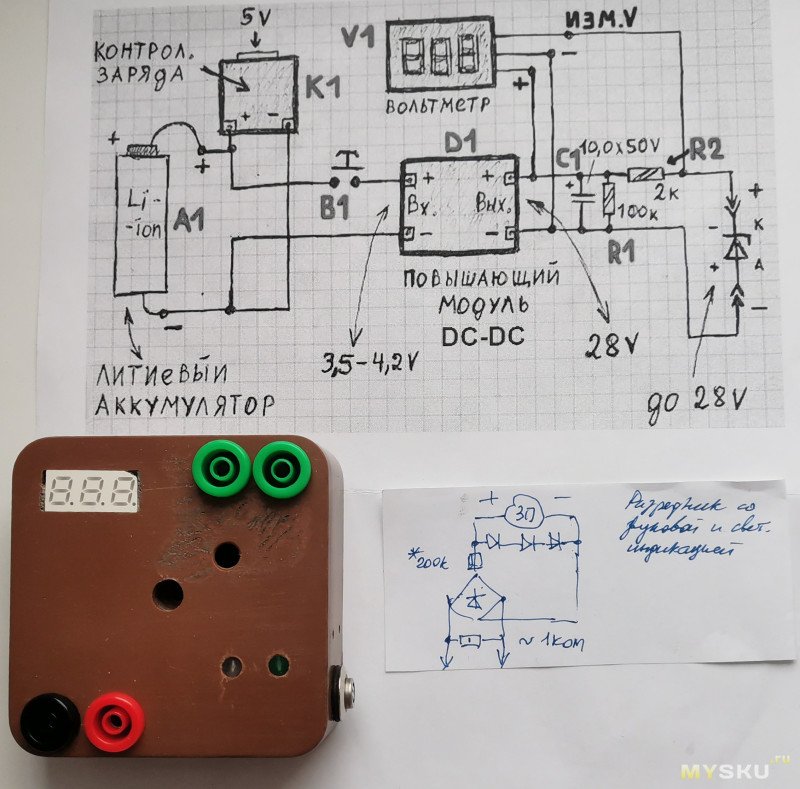

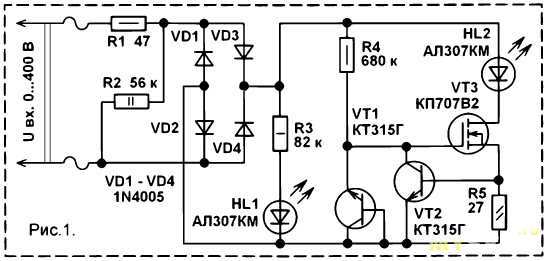

надо всего лишь 2 резистора и два светодиода самых простых.
— Нет ограничения скорости нарастания напряжения на стоке.
Исправляется последовательным резистором + шунтирующим конденсатором сток-исток. Номиналы надо посчитать.
— Нет компенсации паразитной ёмкости затвор — сток.
Исправлятся шунтирующим конденсатором + резистором затвор — исток
Всё это можно было организовать, но тогда продажи упадут ибо перестанет ломаться :)
А вот тут вопрос — неужели стабилитрон не справился?
Стабилитрон на 5 с небольшим вольт.
При распайке элементов было очень много неотмытого флюса под СМД деталями, не исключен пробой по нему.
А вот превышение dv/dt моментальным подключением высокого напряжения к стоку вполне может вызвать открывание паразитного биполярника и, собственно, бабах.
Значит надо просто ограничить скорость нарастания напряжения на стоке.
Я помониторил этот вопрос в интернете — там копий поломано тьма, и единого мнения нет. Кто-то пишет, что да, так можно, кто-то пишет, что у него что-то там сломалось из-за этого.
Справедливости ради, я своим пробовал разряжать — таки да, способ работает, разряжает в ноль. И индикация есть звуковая — пищит — заряжен ещё, не пищит — можно лезть в плату.
По сути такая разрядка — аварийный режим защиты, ток льётся через переключатель и входные цепи

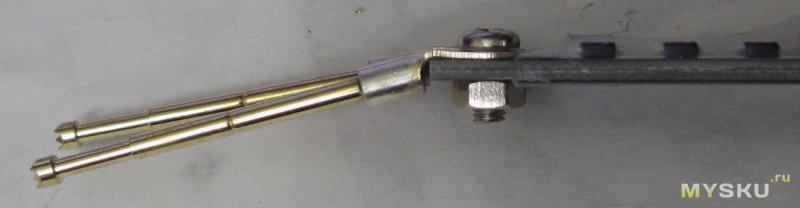

Конечно, вывод — нужно отдельное устроство, просто правильное
а где брать такие блоки питания, в которых конденсатор не разряжается сам? нужно проделывать отдельное волевое усилие над собой?
или это какой-то особый тип поломки, что конденсатор перестает разражяться? (что очень сомнительно).
из последних обозренных мною один такой точно попадался.
другой вопрос, что для токового зеркала достаточно двух биполярных транзисторов и резистора, двух, и если лень полярность учитывать, то диодный мост добавить и это понадежнее мосфета будет.
раз уж все равно лезть куда-то придется, то напряжение проверять тоже чем-то надо — мультиметром. вот им же и разряжать нужно, в режиме прозвонки (заодно и индикация: когда перестал пищать — то готово!).
какое-то решение несуществующей проблемы низкопробными инструментами, прямо как иглы для выпайки из недавнего обзора.
оголенные контакты уже даже как-то лень комментировать.
но они еще по-хорошему и не должны попадать на прилавки, такое должно попусту отсутствовать в свободной продаже. а те немногие ссзб, кто заказал из-за границы с алика и прочих помоек подобное, не делают основную массу.
схема так гордо звучит, будто там какая-то ракетная технология, а не жалкий высокоомный резистор.
В моей Ресанте несколько штук по 500кОм запараллелены. Размер 0805 думаю. Припаяны прямо на дорожки параллельно конденсаторам.
Я привык, что максимальное напряжение на резисторе 100В. Чтоьна млт, что на smd.
А здесь 600В — в 6 раз больше. Странно, что резисторы не выходят из строя массово. Неужели такой коэффициент запаса резисторов?
там «лишних» 6 pn-переходов (мост+индикатор+биполярник), и еще полевик открыть надо.

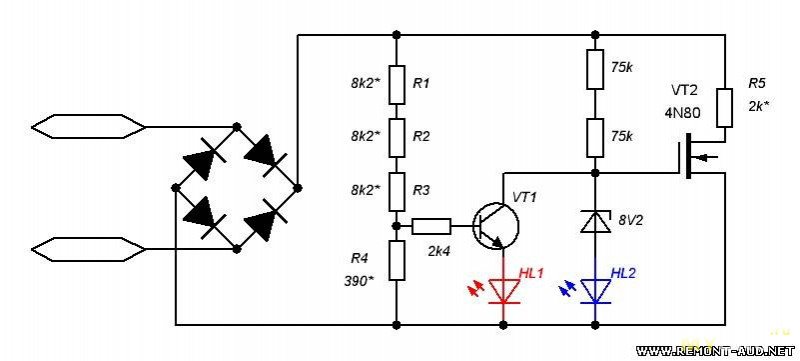

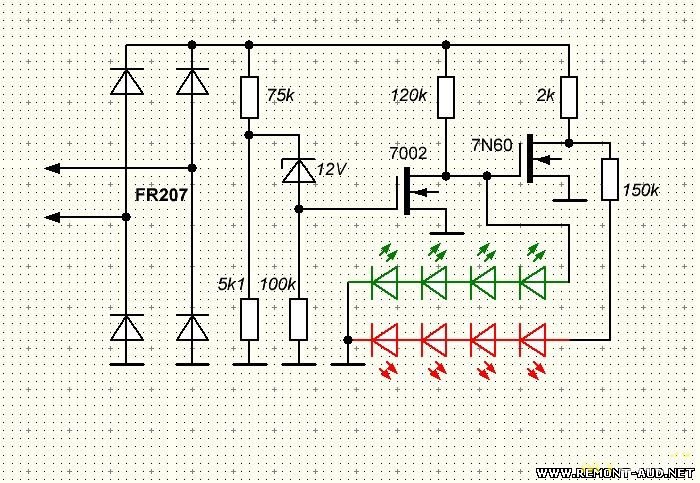

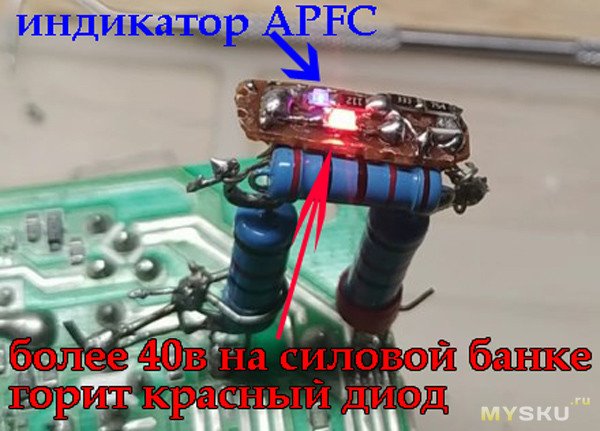

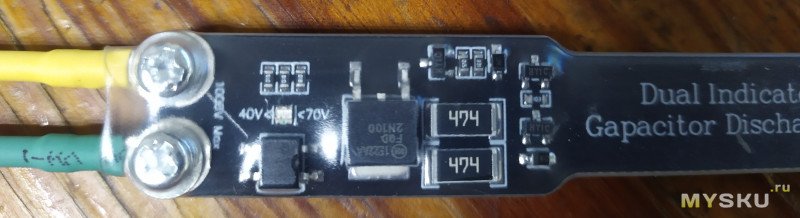

индикатор-разрядник для блоков питания при ремонте оных.
1) при напряжении 350-450 вольт горит Синий индикатор, менее 345 тухнет.
2)при напряжении на электролите более 40 вольт горит красный индикатор.
время разряда электрлита зависит от емкости электролита
не то что рукой держать и лезть к «банке» APFC
там мосфет в корпусе ТО247.
А стоит мощная версия немного дороже.
зато никаких проблем.
из отзывов на али — там вообще igbt стоит.
увы, тоже как-то бумкнул от 380.
вылетели R4 (7R5), CS830 и MMBTA42.
Полфазы на корпусе, одно хорошо — что не долго :)
