Роутер Mikrotik и очумелые ручки

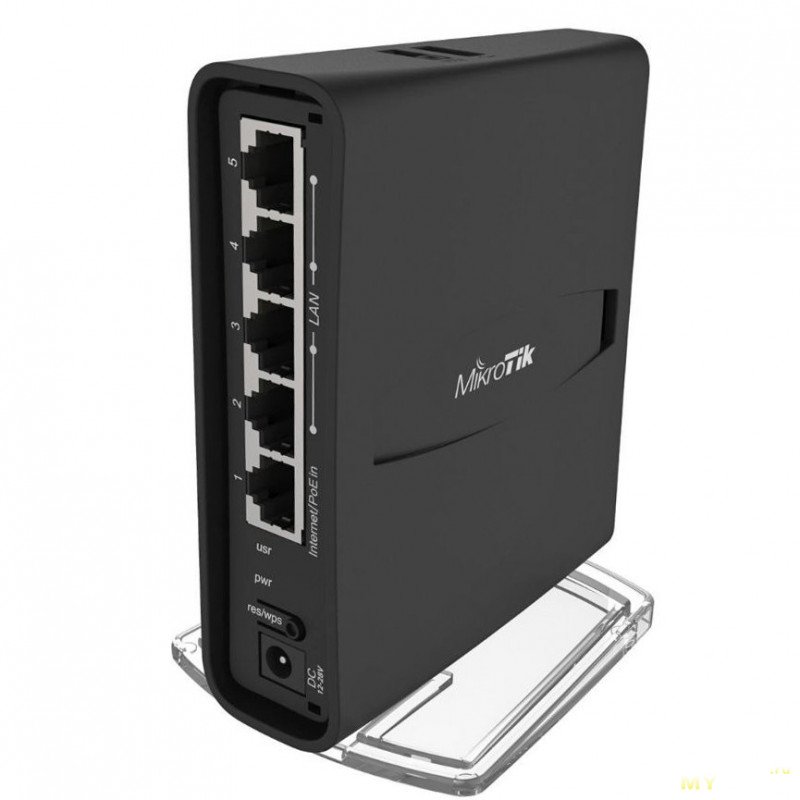

Эта статья о небольшой доработке роутера Mikrotik hAP ac lite TC RB952Ui — установка внешних wifi антенн, повлекшая за собой перекорпусирование устройства.

Всё началось с того, что неожиданно почил в бозе домашний роутер Cisco Pix 501, верой и правдой отслуживший 20 лет практически без выключений. У циски не было вайфая, поэтому когда подключали проводной интернет, купил в ближайшей булочной первую попавшуюся wifi точку доступа D-Link DAP-1155.

Первоначально в планах было заменить её на более серьезную, но так и не сложилось… В результате D-Link работает исправно по сей день. И даже немного послужил основным роутером, когда ждал доставку Mikrotik.

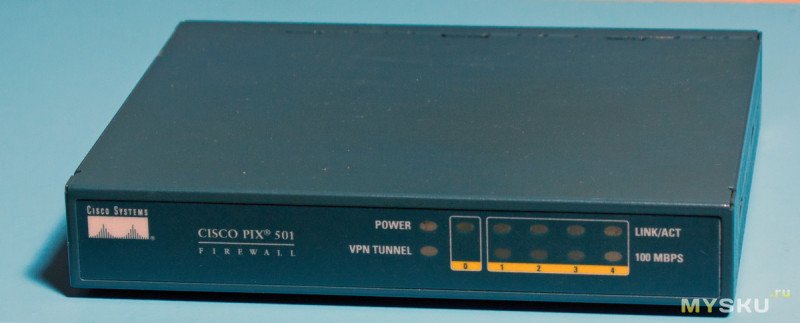

На фото почивший роутер Cisco Pix 501. Возможно со временем соберу что-нибудь в этом корпусе.

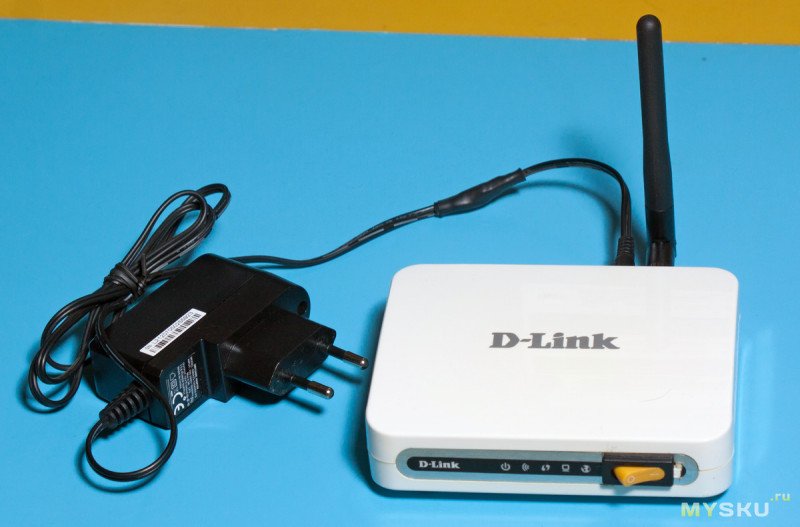

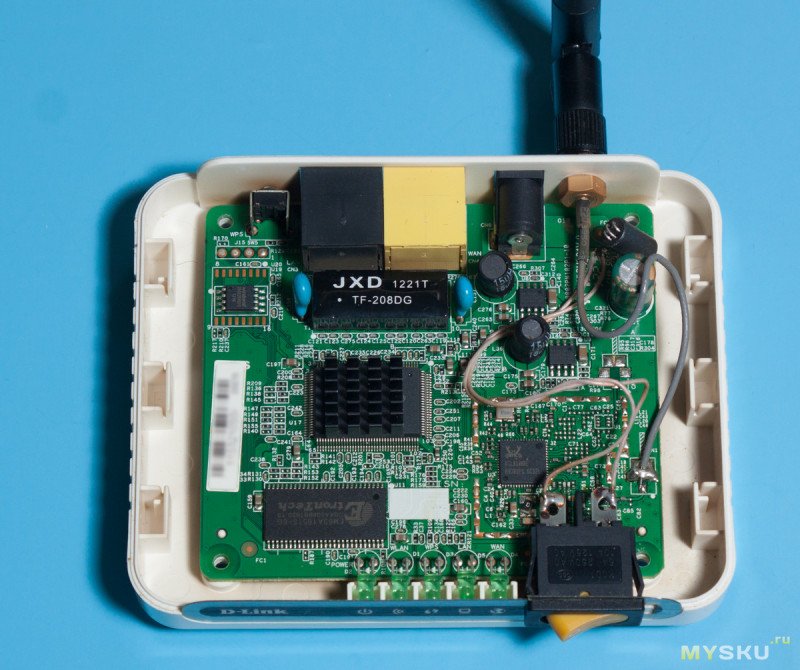

Долгожитель D-Link DAP-1155 — это мини-роутер 1 WAN, 1 LAN, и точка доступа WiFi 2.4 ГГц. Вскрытие показало, что я установил в D-Link гнездо внешней антенны, снятое с какого-то связного оборудования. Но за долгие годы позабыл об этом. Блок питания вроде уже не родной. На фото ниже внутренности этой штуки:



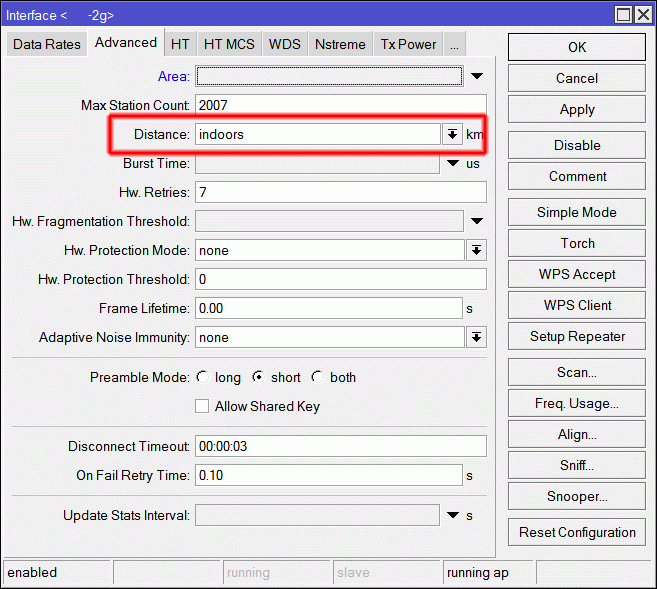

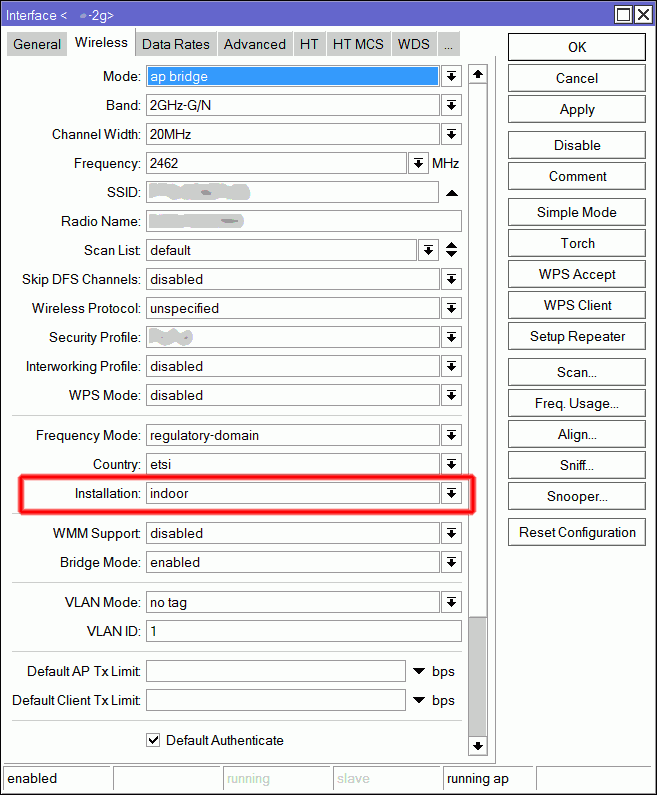

Как показали первые дни работы Mikrotik hAP ac lite, его wifi заметно хуже работал в отдалении, чем обеспечивал D-Link. Роутер Mikrotik настраивал мой товарищ, высококлассный IT специалист. Поэтому оставалось грешить только на хиленькие встроенные wifi антенны роутера. В общем терять было особо нечего, решил поэкспериментировать с антеннами.

Пробная замена антенны 5 ГГц на внешнюю сразу дала отличный результат, хорошая уверенная связь в любой точке квартиры. Но в штатный корпус Mikrotik гнезда некуда вставлять, так как он неразъемный.

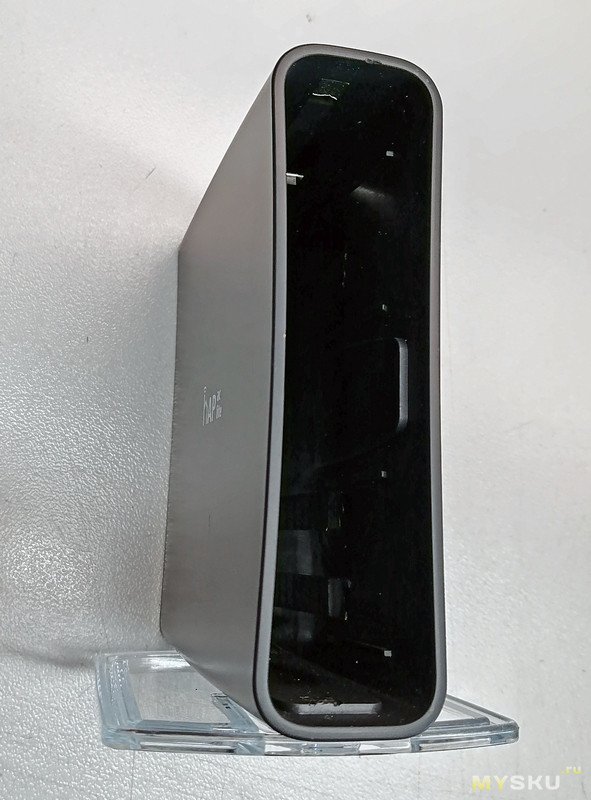

Плата вынимается вместе с торцевой пластмассовой панелью, где расположены разъемы. Так что пришлось роутер перекорпусировать. Панель с отверстиями для разъемов приклеил в новый корпус.

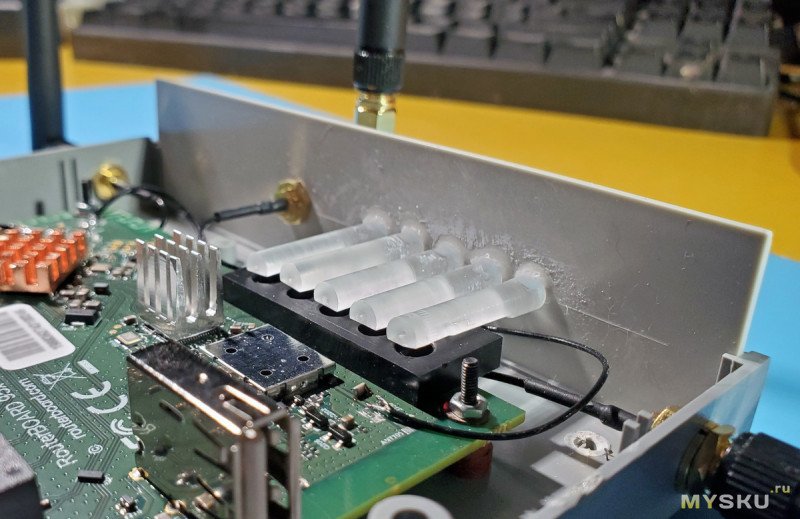

К светодиодам, расположенным на плате, подвел световоды из оргстекла.

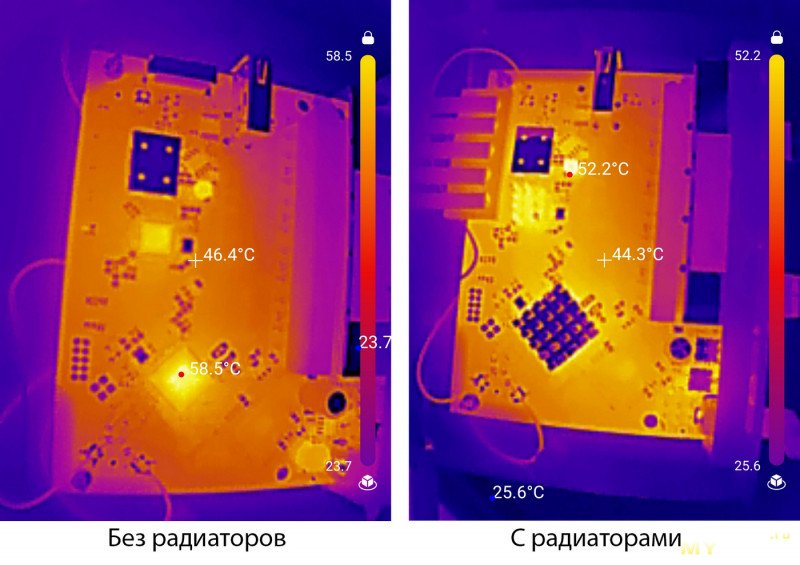

Заодно установил радиаторы на греющиеся микросхемы, и на ферритовый дроссель первичного стабилизатора питания. Приклеил радиаторы на теплопроводящий клей, держатся надежно.



Для первого эксперимента с антенной 5 ГГц у меня был в наличии подходящий пигтейл (кусок коаксиала с разъемами на концах). Но разъемное соединение на плате мне показалось ненадежным. Да и в ходе перетыканий заметно ослабло, хотя возможно разъем на пигтейле был не точно совместимый.

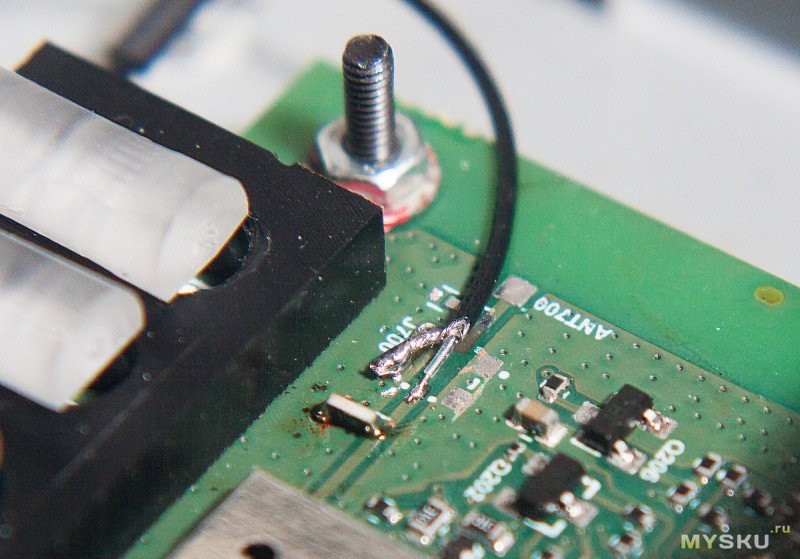

Поэтому для окончательного монтажа я удалил разъемы с платы, и отпаял штатную полосковую антенну 5 ГГц, чтобы не мешала и не создавала лишних резонансов. Коаксиальный кабель от SMA гнезда припаял прямо к печатной дорожке от трансивера.

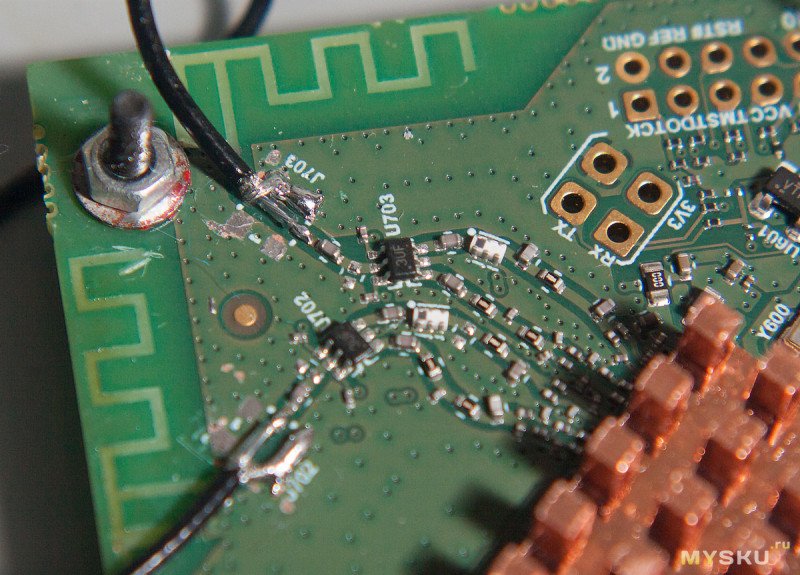

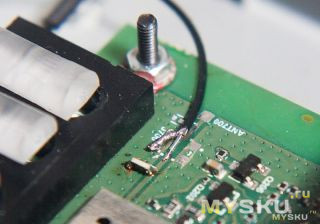

Таким же образом поступил и с печатными антеннами 2.4 ГГц на плате — удалил их, и запаял коаксиалы напрямую.

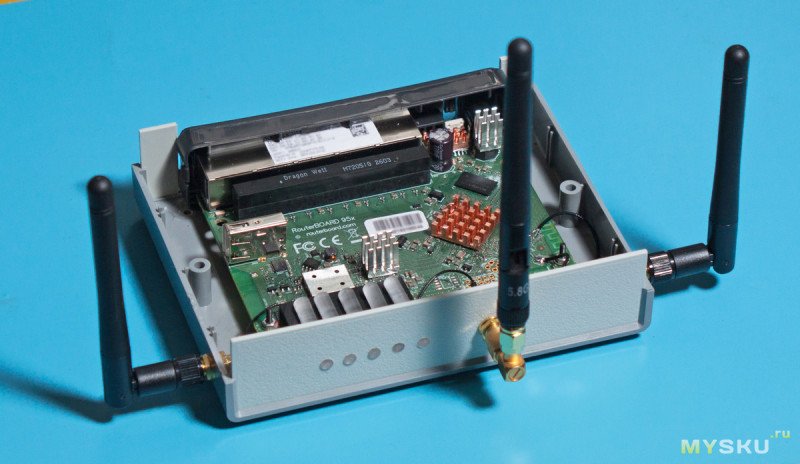

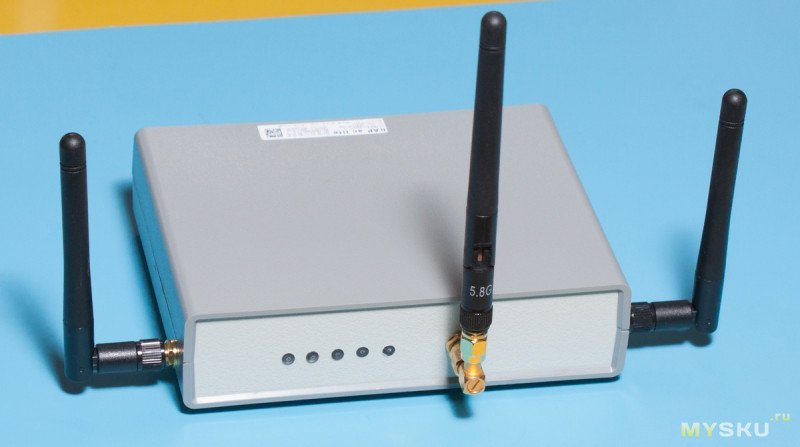

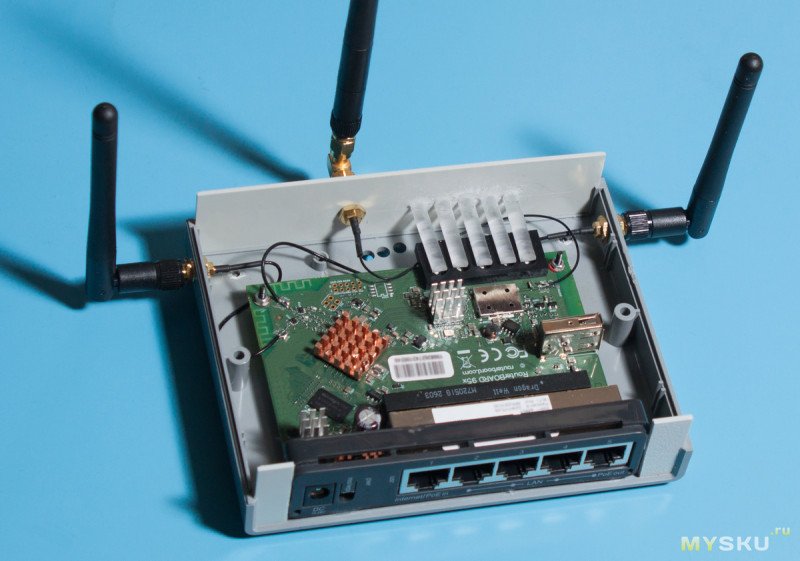

Теперь роутер работает хорошо. В середине антенна wifi 5 ГГц, по бокам антенны 2.4 ГГц.

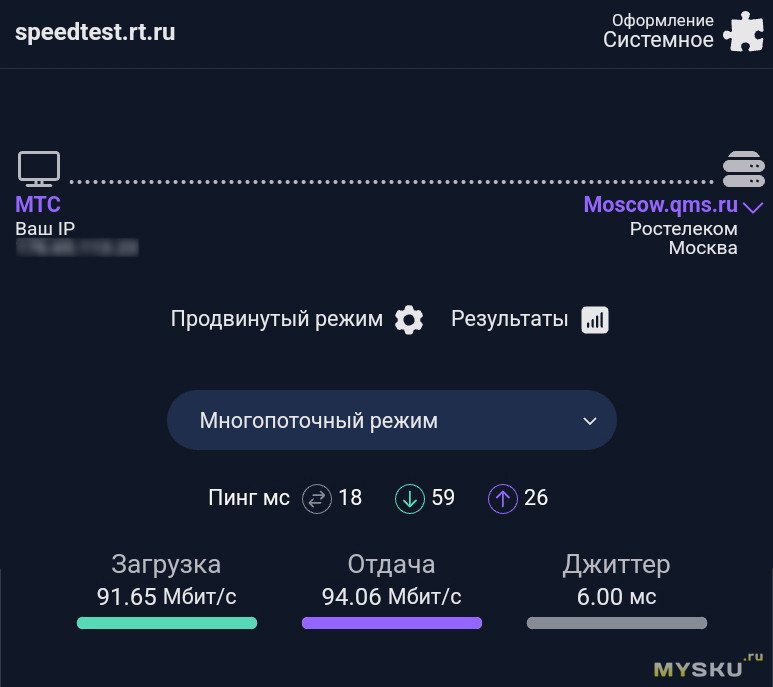

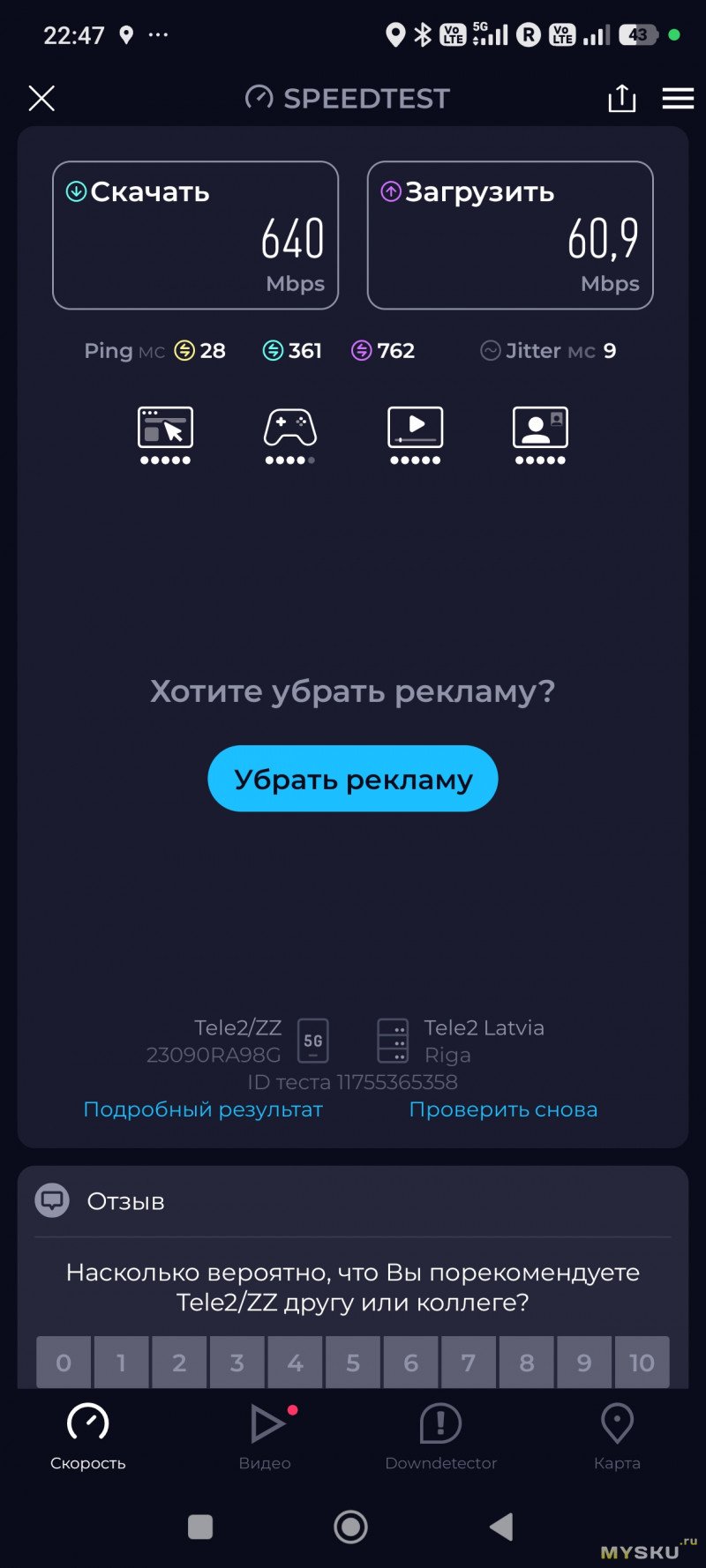

Скорость wifi теперь близка к максимально возможной, не смотря на загруженность диапазонов от соседей. По сравнению с D-Link, сайты открываются заметно шустрее.
