FIIO CP13 — 10179 руб (на момент покупки — 9 428 руб)
Этот обзор дополняет мой обзор Не аудиофильский обзор кассетного плеера FIIO CP13. Из первого обзора было ясно, что плеер так себе и дальше говорить не о чем, но я привык доводить дело до конца и решил его разобрать. Вскрытие
Для разборки необходимо снять крышку. Разобрать удалось только отклеив металлическую накладку от пластикового основание, которое служит карманом для кассеты. За фиксацию крышки отвечают 2 пружины (на фото их нет). После снятия крышки становится доступна регулировки скорости и наклона головки. Удивительно, что в своем видео
компания Fiio рекомендует проводить регулировку скорости «на глазок", используя короткую биту. Кассету при регулировке скорости вставить невозможно. Да и к регулировочному винту головки доступ плохой при неснятой крышке.
Вид плеера со снятой крышкой.
По углам под заглушками находятся саморезы. После выкручивания саморезов отваливается нижняя крышка, а не вынимается шасси с механизмом, как я ожидал.
Вид на плеер снизу, рядом лежит нижняя крышка. При первом же взгляде на механизм видно, что заявление «… мы тщательно выбирали дефицитные материалы что бы в итоге получить механизм более стабильный...» не соответствует действительности.
Дествительность:
1. Привод ведомого вала, приводящего в движение покассетники, от маховика тонвала стабильности не добавляет. Для повышения стабильности подкассетники и иные узлы лучше приводить в действие вторым мотором или, хотя бы напрямую от двигателя. В рекламе этот момент скрыт.
2. Ведомый вал сильно люфтит и именно он создает шум на холостом ходу.
3. Детали механизмы выполнены из тонкого металла, поэтому даже наличие смазки не помогает, когда тонкое ребро трётся по плоской поверхности.
И напоследок – диаметр маховика не 30,5 мм, а целых 31.5! Доже померить правильно не смогли.
Плата
К внешнему виду платы претензий нет. Что видим.
1. В рекламе написано, что усилитель мощности выполнен на JRC5532. По факту это усилитель воспроизведения. Нашел мнение о JRC5532 «СЛЁЗЫ КОНСТРУКТОРА, и радость МАРКЕТОЛОГОВ, злостно металлические гробящие звук напрочь и не обратимо, операционники JRC 5532d по цене в 1,5 $ за штучку». Это ОУ общего применения, для звука их не позиционировали. Видимо, китайские инженеры перепутали их с NE5532D – «первые интегральные ОУ, обеспечившие в профессиональной звуковой технике качество, сопоставимое с качеством дискретных транзисторных схем». Минимальное напряжение питания ± 3 В. На плате напряжение питания ± 3.3 В. В предыдущем обсуждении было высказано предположение, что слышимые искажения обусловлены низким напряжением питания 5532, но реальное питание в допуск укладывается. Скорее всего, искажения связаны с задранным усилением по верхам. Разбираться досконально не буду – не вижу смысла.
2. TK040D. Минимальное напряжение питания 1,8 В, предназначена для малогабаритного аудио именно как усилитель для наушников. Нормально, но зачем врать в рекламе?
3. XT4097 – контроллер заряда аккумулятора
4.UTC6651 – стабилизатор напряжения для коллекторных двигателей, ничего особенного. Но на двигателе нет обещанных 4,2 В – только 2,7!
5. И что-то с надписью RDK 07, опознать не удалось.
Итак, мы видим китайское поделие в худшем смысле этого слова. Нам наврали про установленные микросхемы, качественный ЛПМ и «высоковольтный» двигатель. Дальше возиться не буду, спишу потраченные деньги в невозвратные расходы. Хотелось бы получить комментарий представителя компании Fiio.
Да и вообще, моё доверие к Fiio подорвано. Что они на самом деле пихают в свои поделки? Рассчитывают, что «пипл схавает» и проверять не будет? А в случае, если кто-то схватит за руку, всегда можно сказать «Это подделка, а не фирменный продукт»?
P.S.
Плеер собирать не буду, если кому-то интересно, подарю. Отправка в другой город за счет одаряемого.
ШИМ-управление тоже постоянка. Претензия-то к напряжению питания, а способ управления какой? Тем более при перемотке напряжение намерили такое-же, чего у линейного стабилизатора оборотов физически не может быть.
А вот при ШИМ-е скважность около 60% обычным мультиметром не ловится, он просто проинтегрирует нечто среднее.
UTC6651 -ЛИНЕЙНЫЙ стабилизатор напряжения.Обратной связи по оборотам нет. Задача стабилизатора в этом случае- поддерживать постоянное напряжение на двигателе, так как частота оборотов коллекторного двигателя зависит от подаваемого напряжения питания, меняется только потребляемый двигателем ток в зависисмости от нагрузки. При перемотке в рассматриваемом ЛПМ скорость двигателя не меняется, скорость движения ленты увеличивается за счет шестереночной передачи. ШИМ в этом случае не применяется. Есть модели ЛПМ в которых при перемотке подается повышенное напряжение (например, Technics RS-M24), для этого ставят отдельный концевик. В ЛПМ Fiio концевик только один. Он подает питание на схему в случае нажатия клавиш ЛПМ.
UTC6651 — ЛИНЕЙНЫЙ стабилизатор напряжения.Обратной связи по оборотам нет.
Если посмотреть даташит, то переменный резистор — это и есть обратная связь. Предположу что регуляторов коллекторных двигателей без обратной связи просто нет(имеется ввиду таких которые поддерживают обороты в разных режимах нагрузки на валу.).
Хорошо, с этим разобрались.
Но я немного вернусь назад. Откуда вообще взялось утверждение про «на двигателе обещали 4,2 В»?

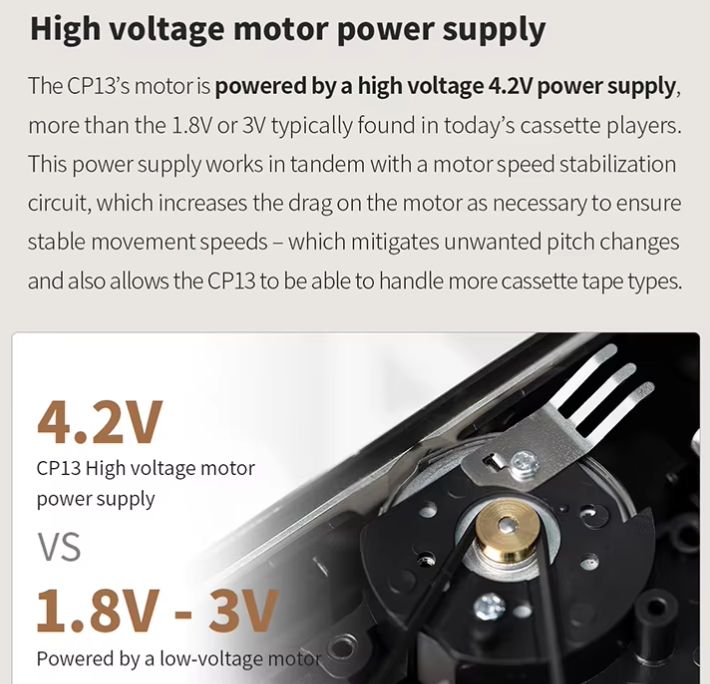

Картинка на страничке в Али из поста вещает про «high voltage motor power supply», что буквально означает «высоковольтный источник питания двигателя». Который представлен литиевым аккумулятором.
То есть претензию можно убирать и не вспоминать о ней. Благо что остальные инженерные решения, так сказать, и без напряжения аккумулятора не блещут.
При наличии на вторичке винтажа на любой вкус и кошелёк покупка этого не имеет никакого смысла.
Хотелось бы получить комментарий представителя компании Fiio.
Да и вообще, моё доверие к Fiio подорвано.
Да ничего они не скажут. Они скорей всего увидели на какой -то выставке это изделие и решили под своей маркой заказать «на попробовать». Может следующая итерация будет уже не подвальной.
Если бы… С год назад понадобилось оцифровать кассету. Достал из шкафа музыкальный центр, а в нем все концевики в ЛПМ окислились и перестали проводить ток. А пассики целы.
Иногда и простая замена пасика превращяется в… Квест. Востанавливал магнитофон Электроника, там 2 пасика превратились, в чтото среднее между густым пластилином и битумом ))) и всё это пришлось отмывать ацетоном/растворителем/спиртом… Разобрав ЛПМ
Ну, тут с Вами хочу не согласиться: последние пол года через мои руки прошли как минимум десяток разных винтажных устройств. И процентов 80 только понадобилось замена резиновых изделий. В остальном все работает замечательно. В катушечных, вроде, еще электролиты меняли и контакты механические чистили. А этой технике около 50 лет!
И процентов 80 только понадобилось замена резиновых изделий. В остальном все работает замечательно.
это вот «замечально» означает что исключительно инструментально по результатам измерений и попаданию в паспортные характеристики? или просто «играет и ладно, слыхали и похуже»?
Дельное замечание. Могу сказать за один из них Nakonichi ZX-7. Лет 5 назад интенсивно меряли его характеристики, все было близко к паспортным.
Сейчас новый хозяин сказал, что отдал чуточку подстроить и откалибровать под его любимый тип ленты.
Главный принцип китайского маркетинга — всучить потребителю дерьмо и получить с него бабло. А дальше — трава не расти. Ну не об авторитете бренда же волноваться…
В 80-х покупал китайский плеер ( сделан был выше подвала)
так у него и механика приличная была и даже мануал со схемой )))Проработа лет 10, если не больше )))
Сожалею, что невозможно сразу "+10" плюсов за обзор. Многие авторы — реально заслуживают.
"… Да и вообще, моё доверие к Fiio подорвано..." — а моё и 5 лет назад не начиналось, как то всё это по-китайски: воткнём средний ЦАП, назовём «вершиной», про обвес — ни слова, и да, питание — ни слова
Вишенка на торте Ну кто мог бы ожидать? CD-плеер Fiio DM13.
Заявлено:
— Выход на наушники: 3.5 мм и 4.4 мм балансный.
— Bluetooth: SBC / aptX / aptX HD / aptX Low Latency.
— Аналоговый выход
— SPDIF цифровой выход
— USB-audio выход
— Воспроизведение: CD/FLAC/WAV/WMA/AAC/MP3.
— Защита от пропусков ESP Switch (Electronic Shock Protection)
— Desktop Mode
— Время автономной работы: 8 часов.
Маркетинг — ничего личного!
PS „Никогда не возвращайтесь туда, где вы были счастливы. Пока вы не делаете этого, всё остаётся живым в вашей памяти. Если вы оказываетесь там снова, всё разрушается.“
Агата Кристи
Лежит порнослоник с прошлого века, питание либо банка квадратная никелькадмия, либо пристегивается коробочка с АА батарейкой, реверс, запись, тогда денег стоил хороших 100$
При первом же взгляде на механизм видно, что заявление «… мы тщательно выбирали дефицитные материалы что бы в итоге получить механизм более стабильный...» не соответствует действительности.
Видимо это про латунный маховик тонвала, а не про всё изделие.
Так латунный очень во многих плеерах и магнитфонах. Например, в Sanyo из моего прошлого обзора. Ну и написали бы в рекламе, что выбирали только маховик.
А вот при ШИМ-е скважность около 60% обычным мультиметром не ловится, он просто проинтегрирует нечто среднее.
Но я немного вернусь назад. Откуда вообще взялось утверждение про «на двигателе обещали 4,2 В»?
Картинка на страничке в Али из поста вещает про «high voltage motor power supply», что буквально означает «высоковольтный источник питания двигателя». Который представлен литиевым аккумулятором.
То есть претензию можно убирать и не вспоминать о ней. Благо что остальные инженерные решения, так сказать, и без напряжения аккумулятора не блещут.
Про винтаж я ранее писал — в 100% случаев требуется ремонт.
Сейчас новый хозяин сказал, что отдал чуточку подстроить и откалибровать под его любимый тип ленты.
А настройка скорости под касетой — это круто! Я ещё в прошлый раз обратил внимание )))
смелостинаглости и испортить себе(?) репутацию…Как то нелогично.
так у него и механика приличная была и даже мануал со схемой )))Проработа лет 10, если не больше )))
"… Да и вообще, моё доверие к Fiio подорвано..." — а моё и 5 лет назад не начиналось, как то всё это по-китайски: воткнём средний ЦАП, назовём «вершиной», про обвес — ни слова, и да, питание — ни слова
Вишенка на тортеНу кто мог бы ожидать? CD-плеер Fiio DM13.Заявлено:
— Выход на наушники: 3.5 мм и 4.4 мм балансный.
— Bluetooth: SBC / aptX / aptX HD / aptX Low Latency.
— Аналоговый выход
— SPDIF цифровой выход
— USB-audio выход
— Воспроизведение: CD/FLAC/WAV/WMA/AAC/MP3.
— Защита от пропусков ESP Switch (Electronic Shock Protection)
— Desktop Mode
— Время автономной работы: 8 часов.
PS „Никогда не возвращайтесь туда, где вы были счастливы. Пока вы не делаете этого, всё остаётся живым в вашей памяти. Если вы оказываетесь там снова, всё разрушается.“
Агата Кристи
ссылка
Только не JRC5532, а NJM; JRC — название фирмы.
