Система вентиляции с рекуперацией тепла и влаги /дополнение/, разборка анализатора CO2 WS-DM77

Ранее делал обзор на «Установку приточно-вытяжную Electrolux EPVS-200 с рекуперацией тепла и влаги», на базе которой тринадцать с лишним лет назад собрал в доме систему принудительной вентиляции, успешно и удовлетворительно с тех пор работающую с минимальными затратами на обслуживание дважды в год.
В комментариях мне вполне обоснованно попеняли на отсутствие данных об одном из важнейших /по мнению некоторых вполне уважаемых людей/ параметров качества воздуха в помещениях — уровня CO2, на что мне нечего было ответить за неимением средств измерения.
А тут вдруг попался на глаза забавный прибор.

— И в чём же его забавность? — закономерно поинтересуется просвещённый в теме измерителей CO2 читатель.
А в том, что на этикетке товара, при смешной цене в 2 300 рублей, красовался знакомый лейбл Winsen.

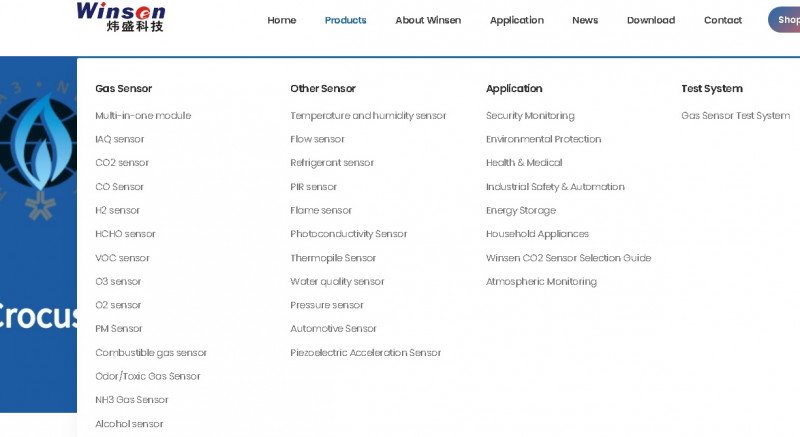

Это широко известный производитель, специализирующийся на различных сенсорах /все фоты в статье кликабельны/:
Его продукция массово используется ведущими мировыми брендами:
Но на сайте отсутствуют любые упоминания готовой продукции, только датчики как комплектующие.
Типа, не к лицу серьёзным людям отклоняться от базовой специализации, размениваться на всякую мелочь ))

И я сперва автоматически решил, что это ушлый гаражный китайпром бессовестно юзает известное имя, но всё же потратил время на проверку, и таки не зря, инструкция на прибор обнаружилась на сайте Winsen:
https://www.winsen-sensor.com/d/files/ws-dm77-co2-meter-manual(1).pdf

Заказал, получил по дороге на работу, распаковал прямо в офисе /где нет никакой системы вентиляции, кроме щелястых окон/, включил, для проверки дунул в прибор сзади.
Один раз.

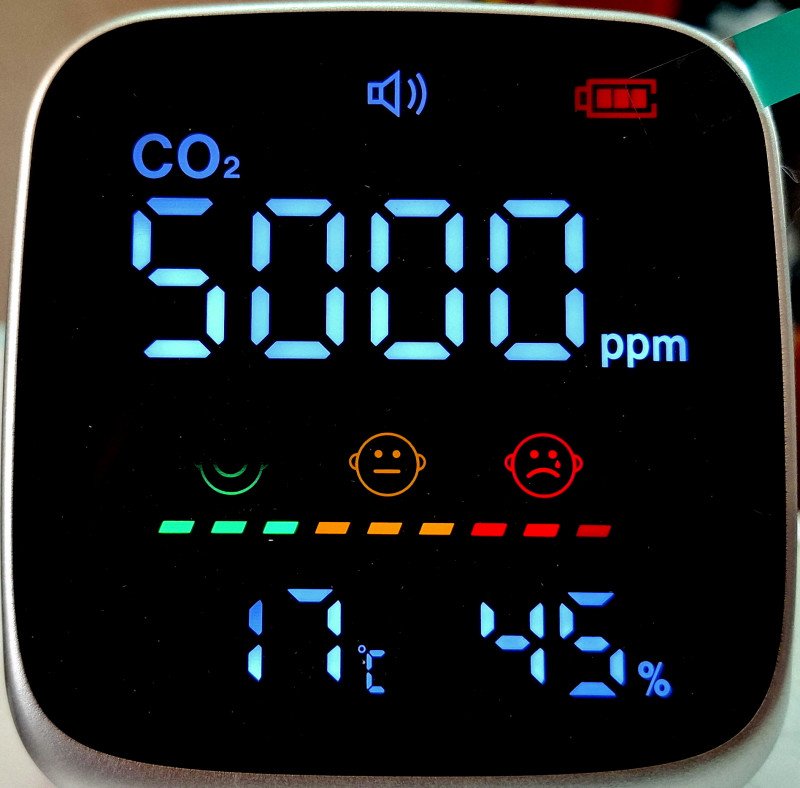

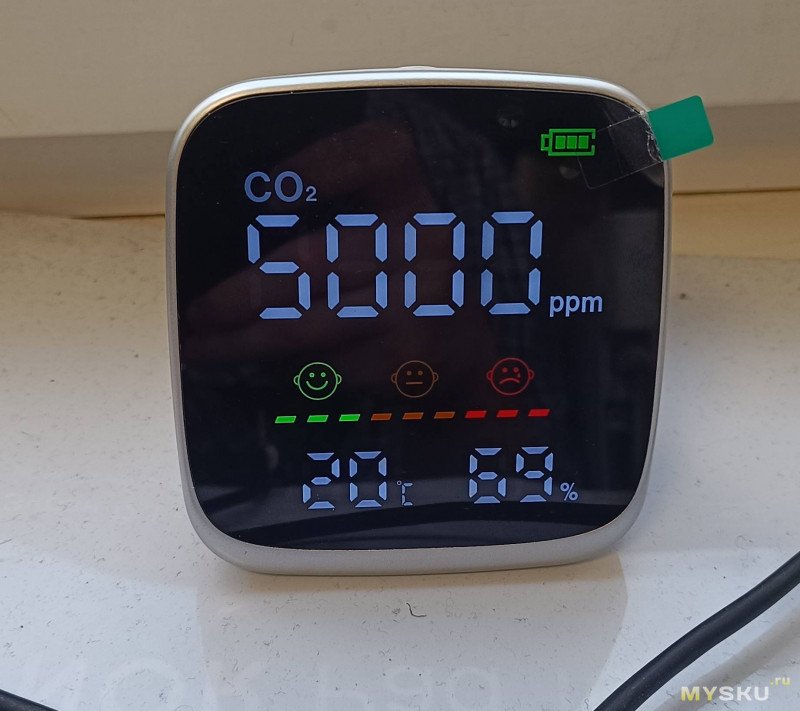

Показания стали медленно нарастать, секунд через пять запищал сигнал превышения предела 1 000 ppm, еще секунд через 10 был успешно достигнут предел измерений в 5 000 ppm:
Поставил, понаблюдал, показания сразу по прибытии и через 2 часа:
Как-то работает.

Но целью покупки была проверка функционирования самолепной системы принудительной вентиляции с рекуперацией тепла и влаги, этим и займёмся.

Для тех, кто выходил, напомню — когда приобрёл дом, первым делом озаботился воздухообменом.
Electrolux EPVS — это серия установок разной производительности, простых и надёжных, вообще ничего лишнего. Выполнены по такой схеме:
Имеют следующие базовые параметры:
Нас было четверо, и я счёл, что в среднем нам будет достаточно производительности младшей модели, которая на 200 м3/ч.

Купил, собрал на ней систему вентиляции в меру своего дилетантского понимания.
Забор воздуха сделан из санузлов на первом и втором этажах, подача выполнена в дальние от проходов углы жилых помещений — трёх спален и гостиной, разведено всё пластиковыми трубами диаметром 100мм.

Это единственный источник воздуха в доме — в окнах и входных дверях везде двойное уплотнение, все ограждающие конструкции сплошь пароизолированы, никаких щелей нигде нет, окна зимой вообще никогда не открываются — полный термос))

В кухне-гостиной размерами примерно 4х9м организована подача воздуха через один диффузор в дальнем от выхода углу, вытяжка сделана в главном санузле через коридор.

В помещении постоянно тусят пять разнокалиберных кошек и одна недособака:
Пару десятков рыбок в двух аквасах можно не учитывать, полагаю ))

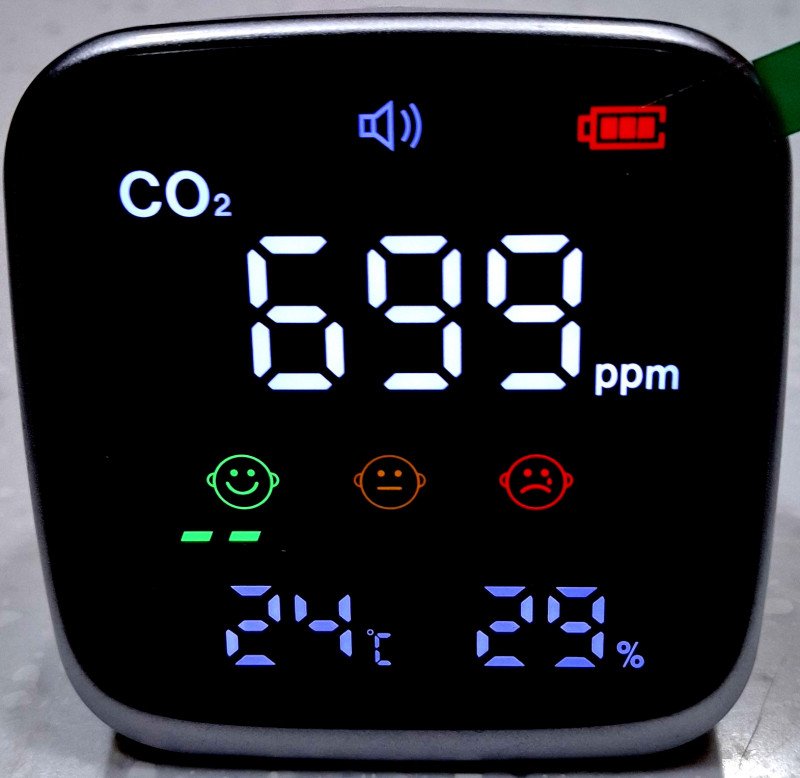

Слева — показания прибора в гостиной сразу по прибытии, когда кроме кошек/собак никого не было в доме в течение нескольких часов, справа — после примерно двух часов нахождения там же двух человек впридачу:
Тут выяснилось, что по влажности кто-то врёт.
Или мои несколько показометров синхронно завышают показания, или этот занижает, разница процентов в 10-20 примерно, у них ещё и инерционность существенная, выяснять детальнее не стал.
По температуре совпадение почти полное.

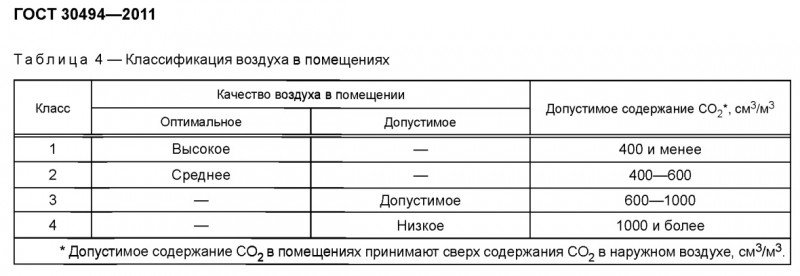

Но по уровню CO2 пока всё в пределах норм, а нормы у нас явно и вполне однозначно прописаны в ГОСТе:
Высоким считается качество воздуха в помещении при превышении содержания CO2 до 400 ppm относительно уличного, средним — при превышении до 600 ppm, допустимым — до 1000 ppm.

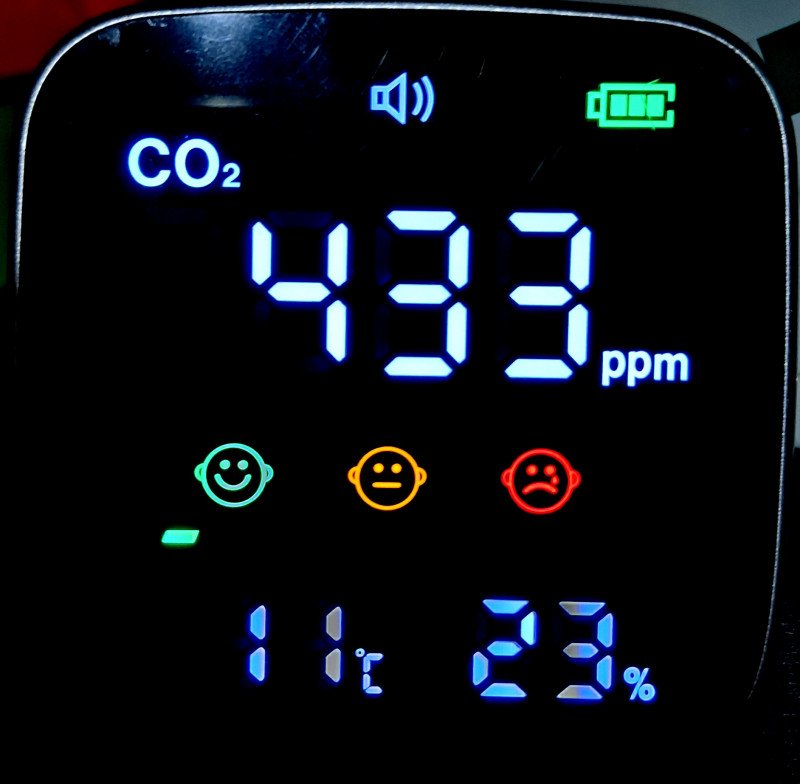

За окном — существенный минус, выносить прибор на мороз мне показалось немилосердным, вынес на утеплённую веранду, где нет вентиляции, но никто не живёт и периодически открываются двери на улицу:
Примем за уличную норму 400 ppm CO2, тогда высокое качество воздуха в доме — примерно до 800 ppm, среднее — до 1000 ppm, допустимое — до 1400 ppm.

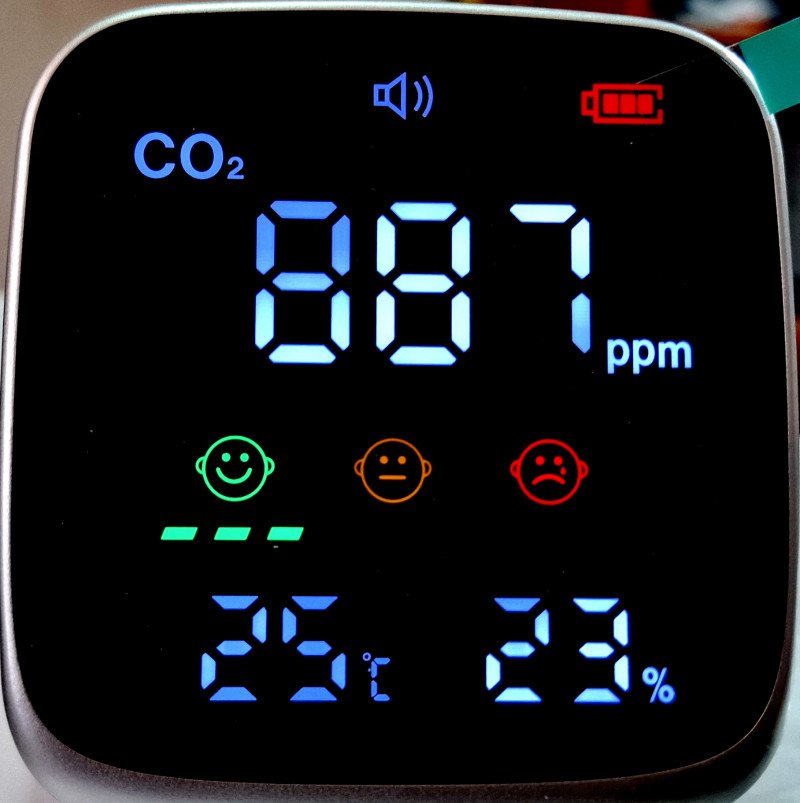

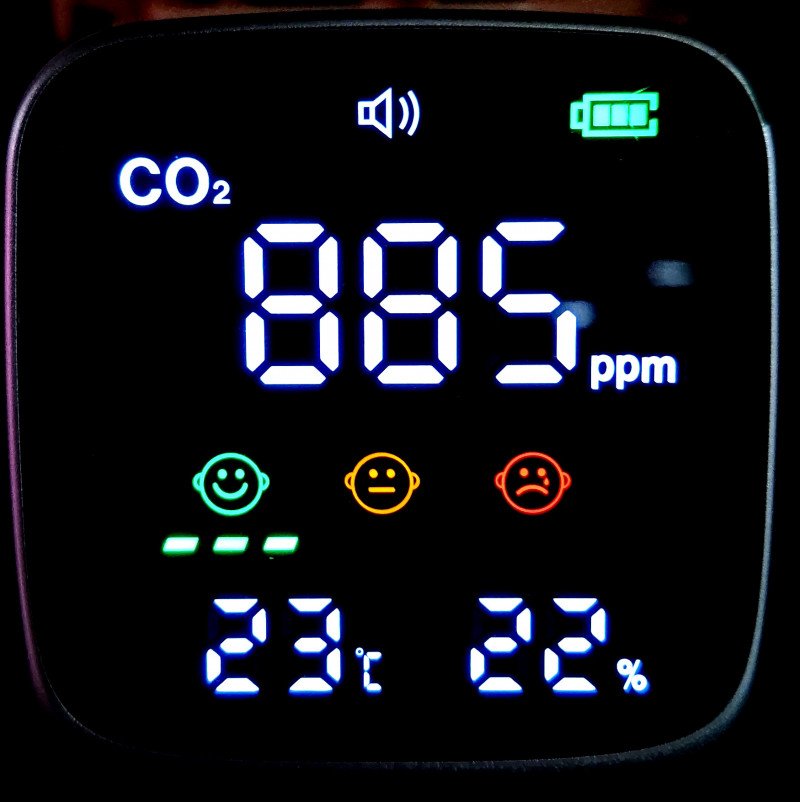

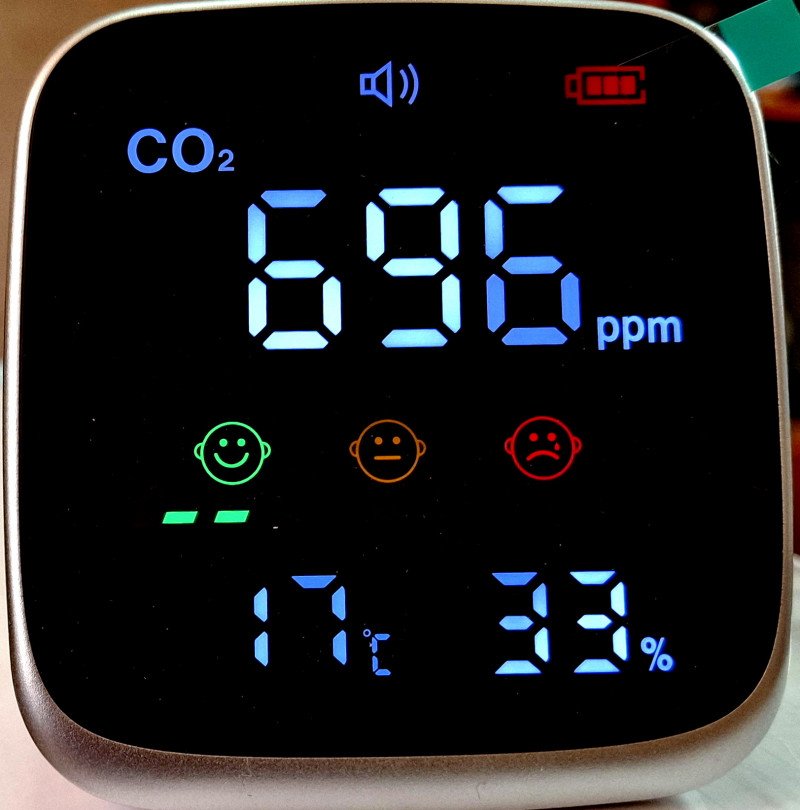

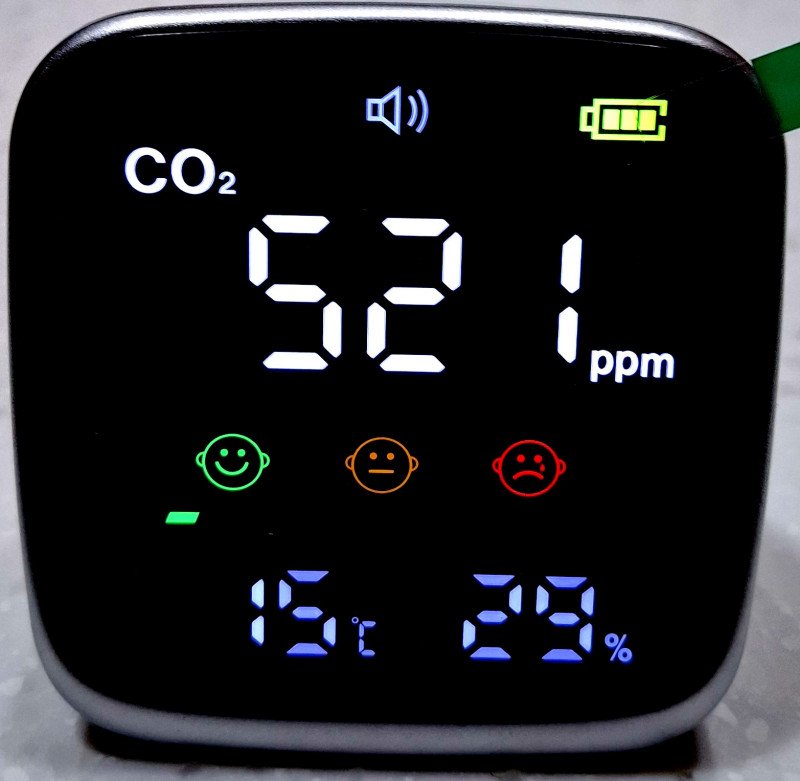

В гостиной после нескольких часов пребывания двух человек, пяти кошек и недособаки показания стабилизируются на таком примерно уровне и дальше не растут:

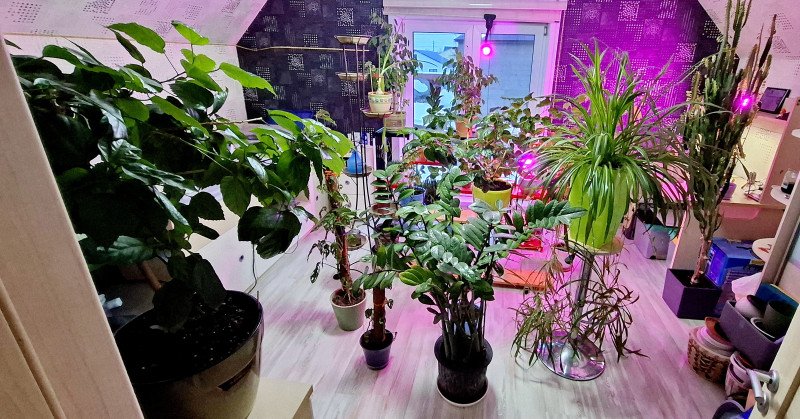

А вот самая напряжённая ситуация с углекислым газом у нас должна быть в одной из бывших детских комнат, где супруга сперва создала настоящую оранжерею, а потом и спать решила среди этой зелени:
Зелёная масса успешно поглощает CO2 и выделяет кислород, но это ведь только в процессе фотосинтеза, при хорошем освещении, а в темноте всё происходит ровно наоборот…

Поскольку прибор не имеет логгера, поставил его под видеокамеру на сутки.
Снял с видеорегистратора скриншоты с периодом в 15 минут, сдвинул на снимках метку времени из верхнего угла на прибор, откадрировал, свёл в гифку:
/Исчезновение некоторых элементов на некоторых кадрах — следствие короткой выдержки из-за засветки солнцем и динамической индикации./

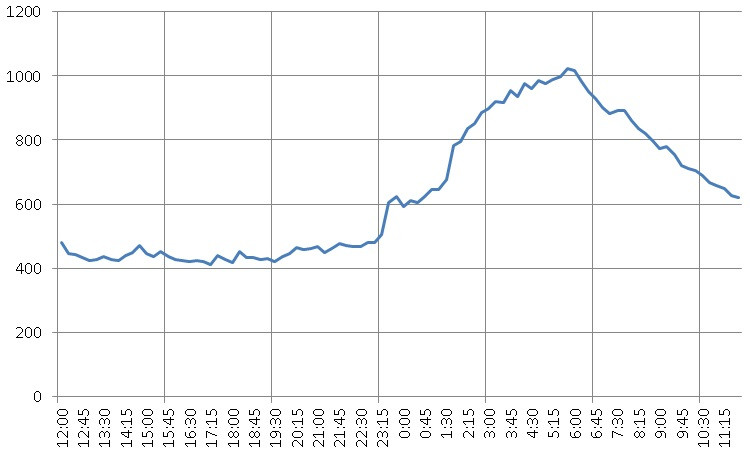

Немного ручного труда по переносу данных в табличку:
Можно делать выводы.

Система вентиляции справляется с обеспечением нормативного качества воздуха, но можно и лучше, и при замене надо будет ставить следующую модель, на 350 м3/ч, для уверенности.

Ну что же, «Мавр сделал своё дело, мавр может уходить», в смысле, прибор выполнил задачу — прибор можно обозреть и разобрать, ну или разломать, тут уж как получится )))

Вроде, и не обязательно, не про то статья, а всё же noblesse oblige, поэтому быстренько, без лишних слов.

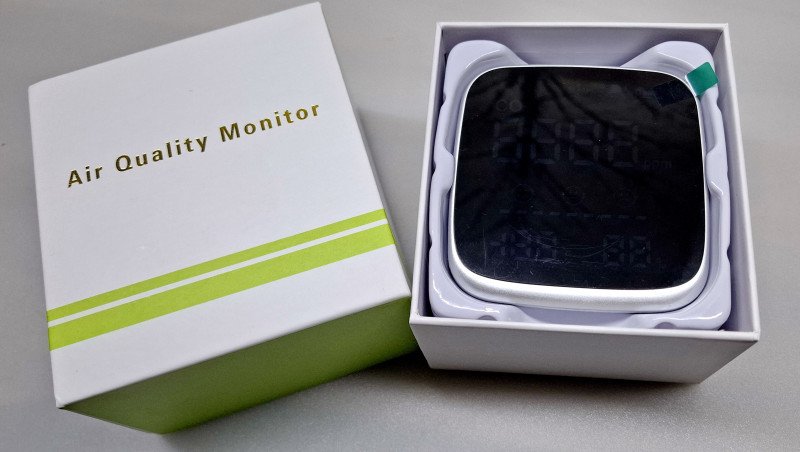

Приезжает в таком виде:

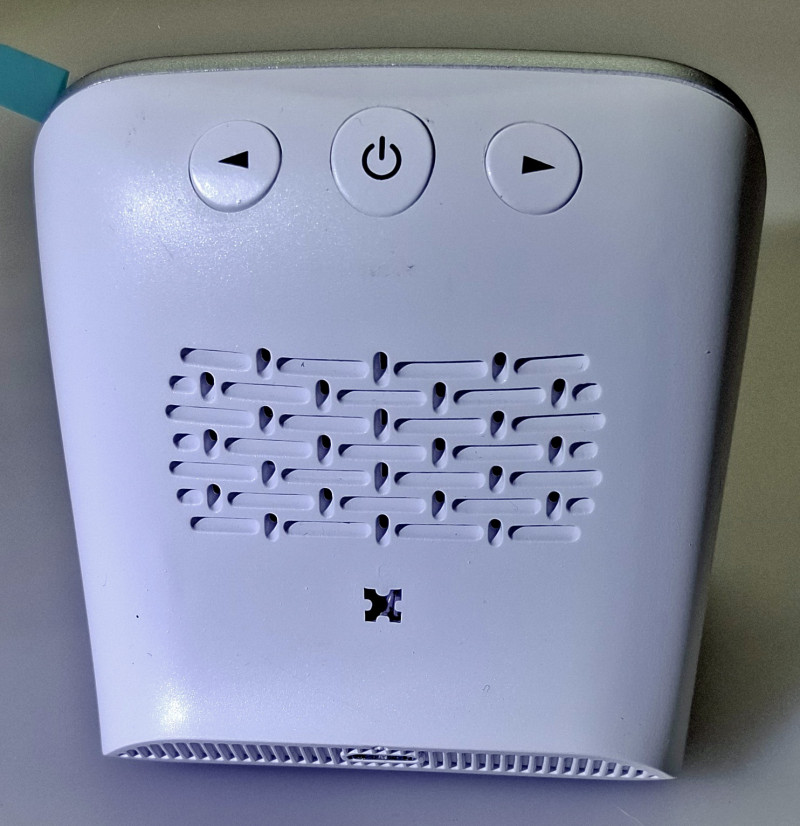

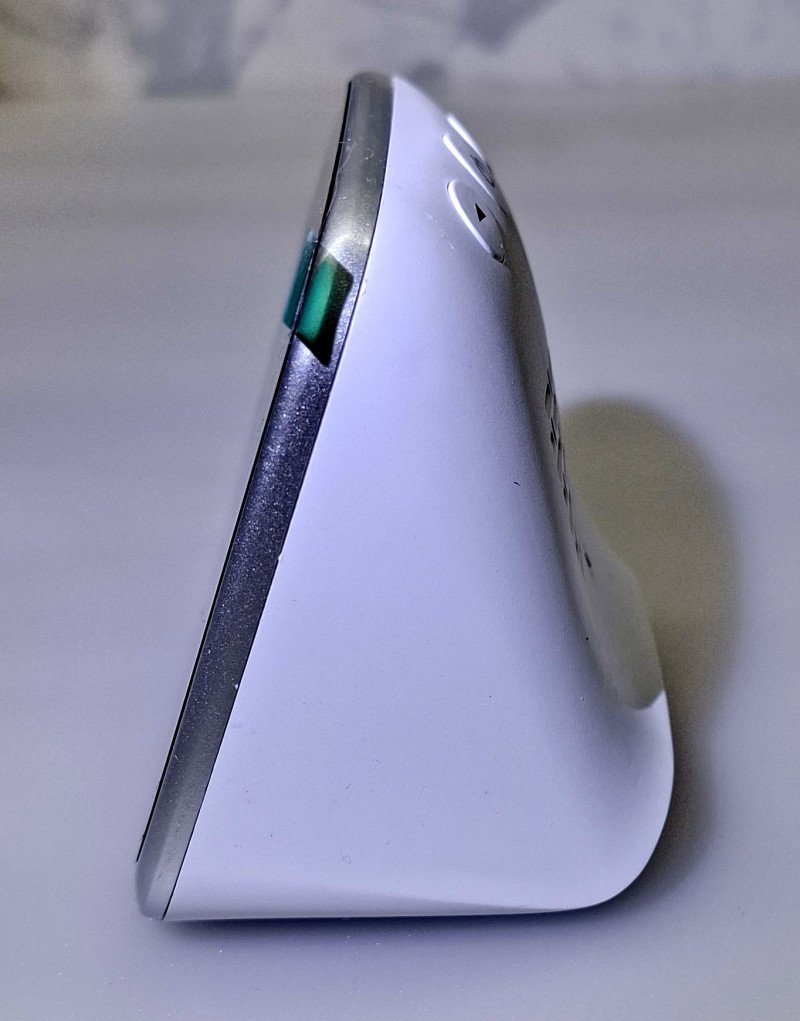

Сбоку и сзади:
Пластик качественный, литьё аккуратное, облоя нет.

Зарядный порт — микро-USB, старенький.

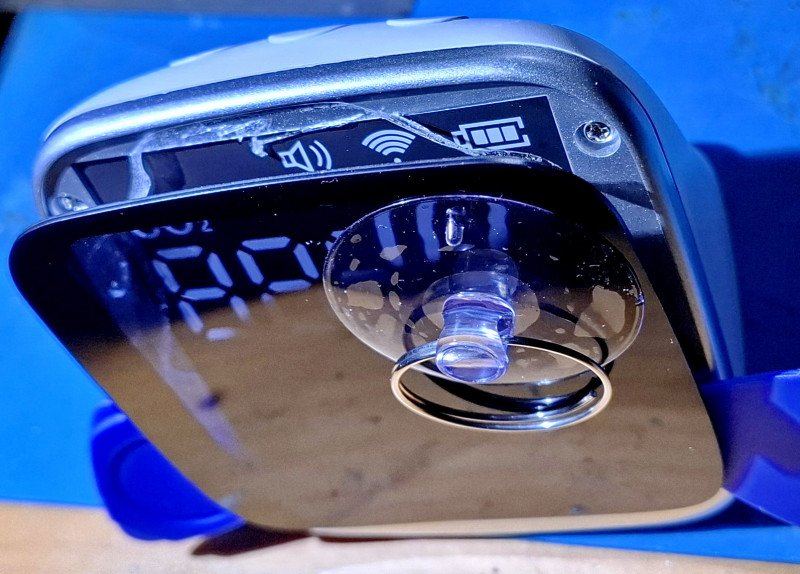

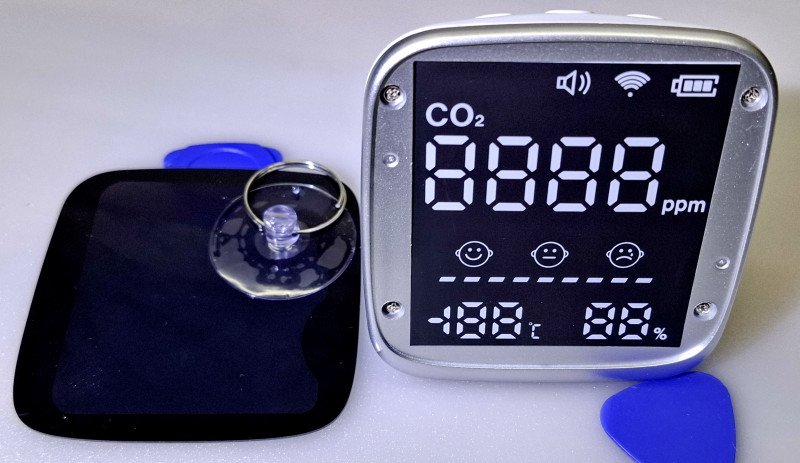

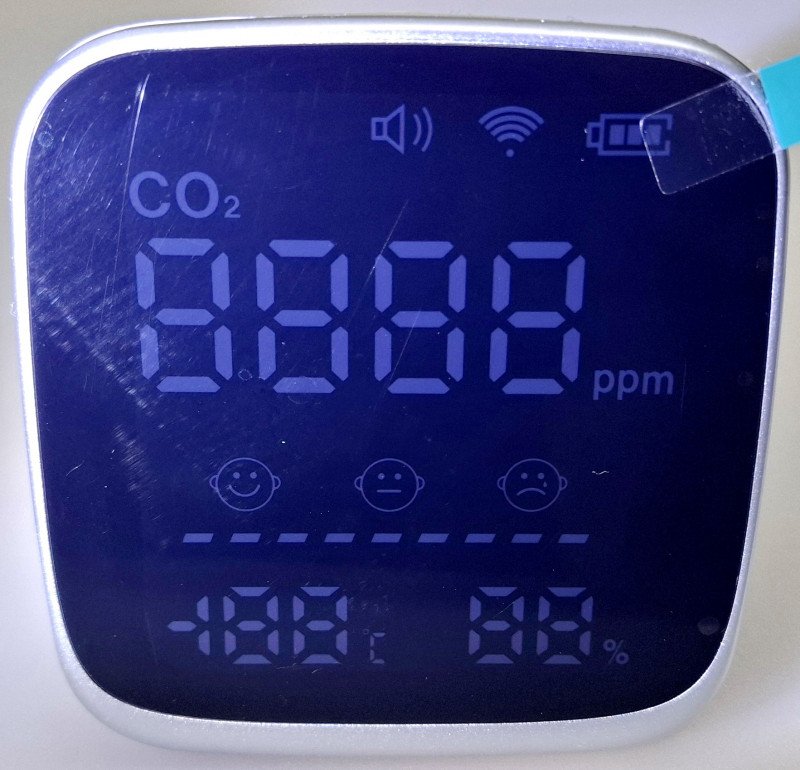

При засветке со стороны дисплей выглядит так, а значит — надо разбирать со стекла:
Значок вайфая свидетельствует о существовании сетевых версий прибора, очевидно.

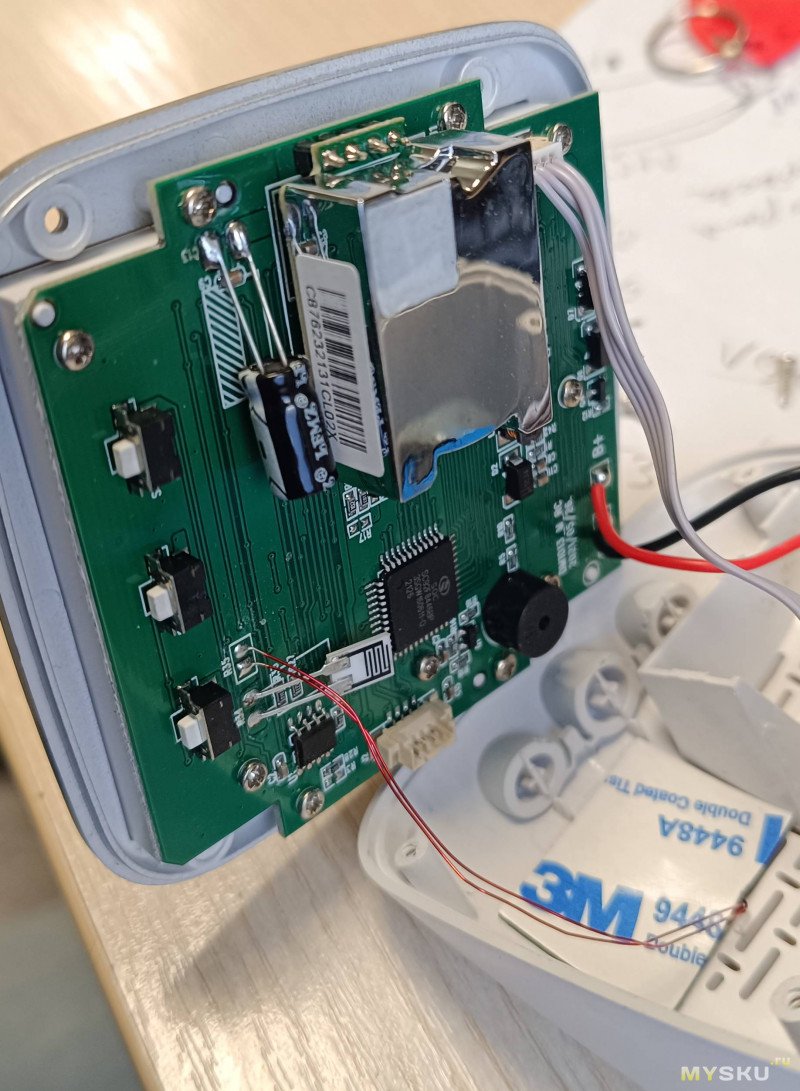

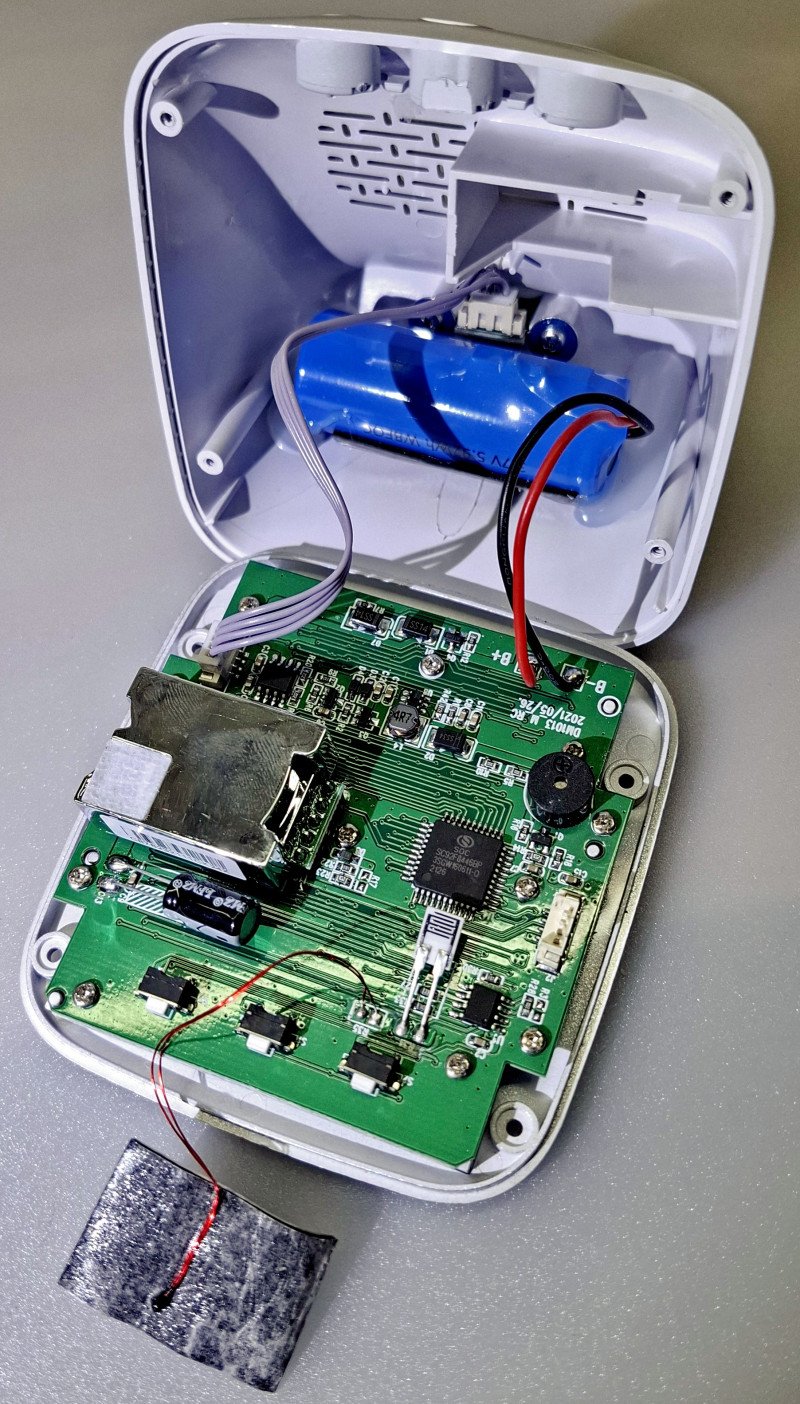

Всё не просто, а очень просто:

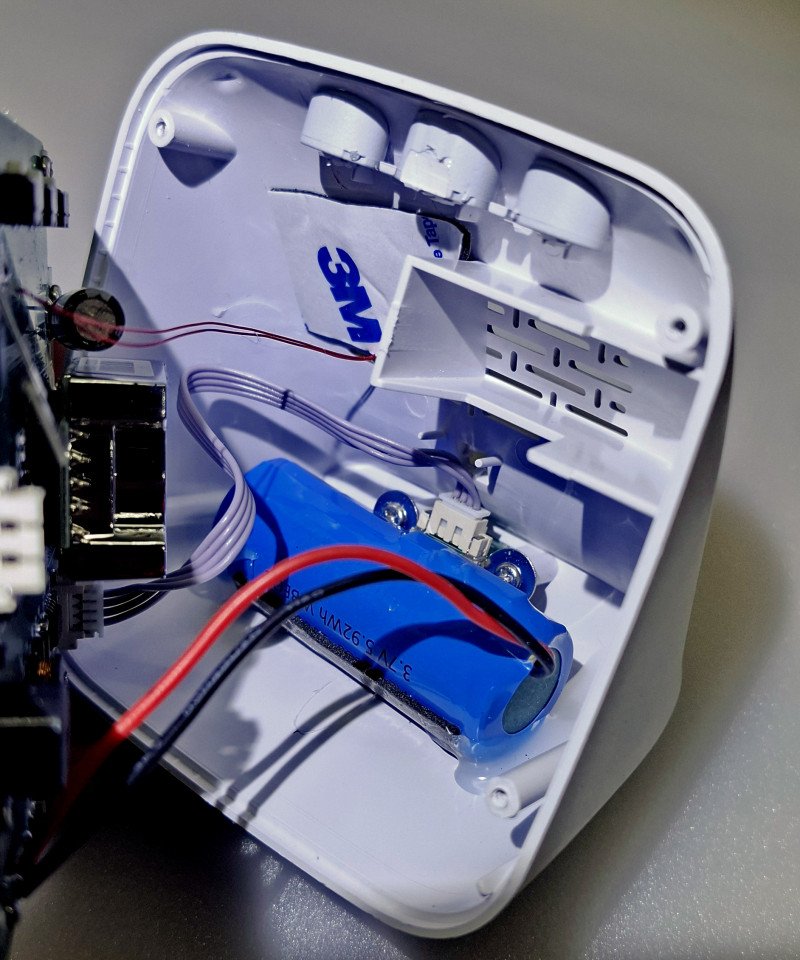

Термодатчик на коротких проводках приклеен к задней стенке, отлепляется нормально:
Аккум тоже висит на липучке, дополнительно закреплён термоклеем, заменить при необходимости не проблема.

Пайка — придраться не к чему, всё по красоте, ну и чистенькое до блеска.

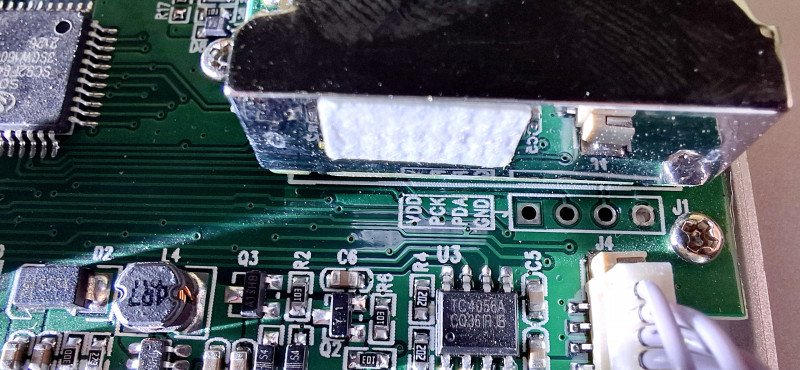

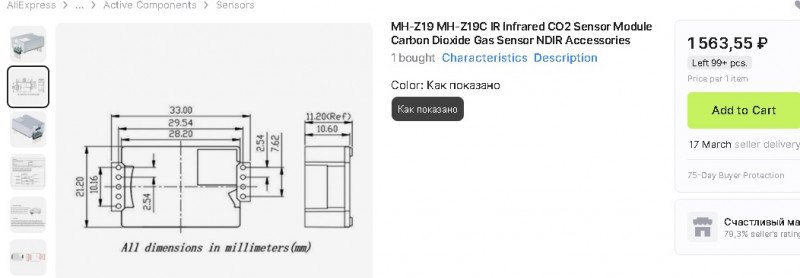

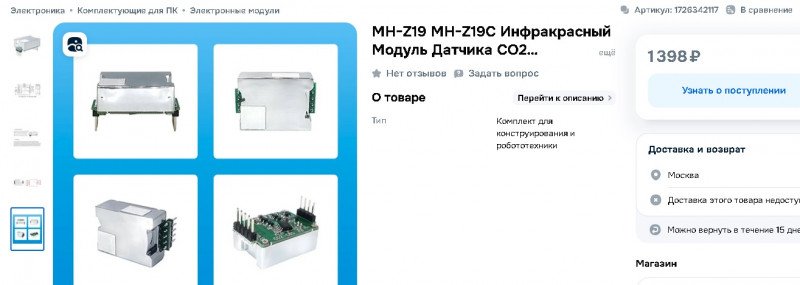

На датчике CO2 нет идентификации, гугл по фото определяет его так:
В дейтшите производителя этот датчик идёт в другом корпусе, но нужно, видимо, делать скидку на возраст — прибор уже пожилой, долго искал хозяина:

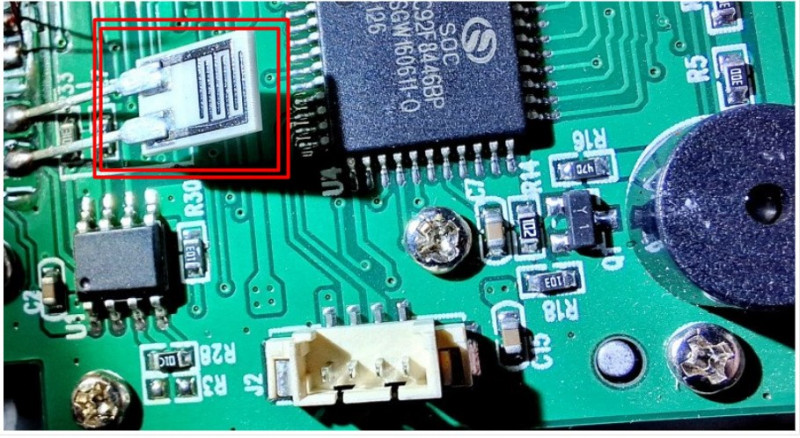

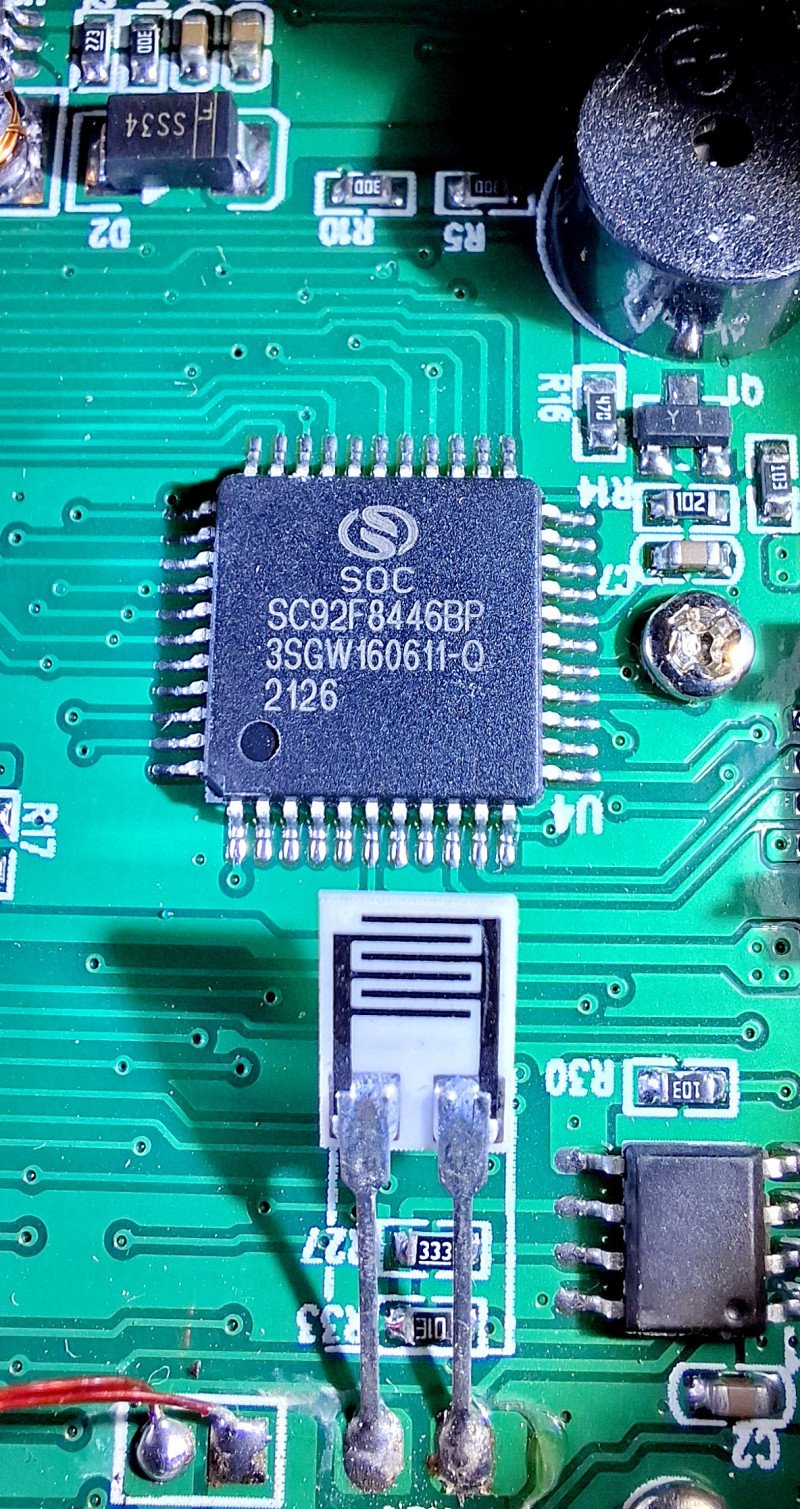

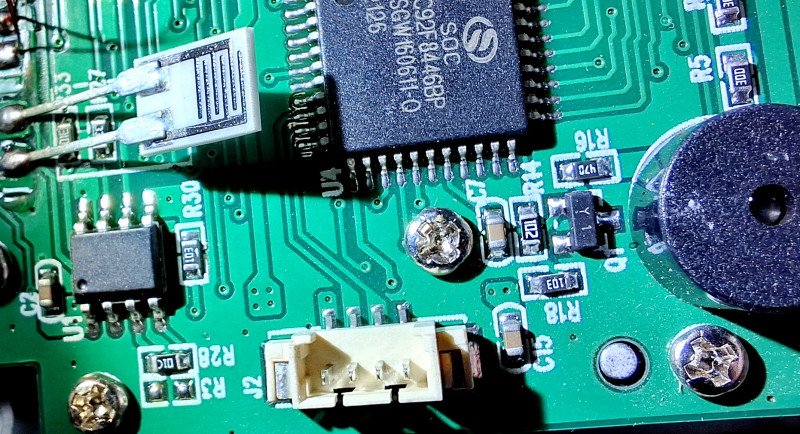

Микроконтроллер стоит такой, вдруг кому интересно:

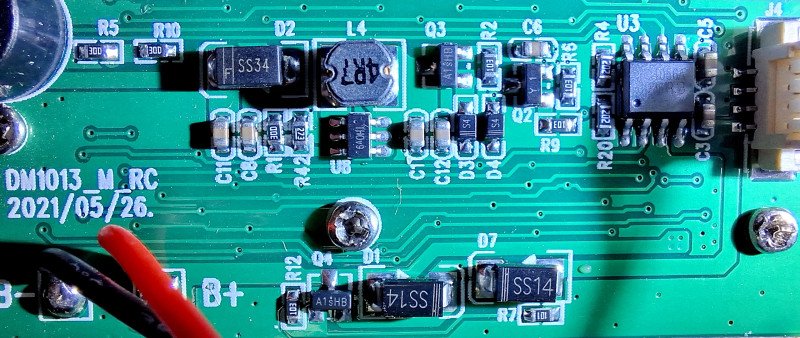

И есть ещё простор для более тщательных изысканий в виде пустого разъёма и группы контактных площадок:

Центральная кнопка включает питание коротким нажатием, выключает длинным.
Если включено, то при двойном нажатии переводит в режим установки порога тревоги по превышению уровня, регулируется стрелками до 2 000 ppm.

Стрелки короткими нажатиями регулируют яркость дисплея, доступны 4 уровня.
На максимальном уровне яркости прибор отработал от полного заряда аккума до отключения примерно 14 часов, на шнурке тоже работает без проблем.

Длинное нажатие на правую стрелку отключает/включает тревогу.

Длинное нажатие на левую стрелку вызывает мигание показаний, для чего — не понял, любое нажатие на любую кнопку возвращает нормальный режим.
Кто знает, зачем это надо — отпишитесь, плз.

При отключении все настройки сбрасываются на дефолтные.

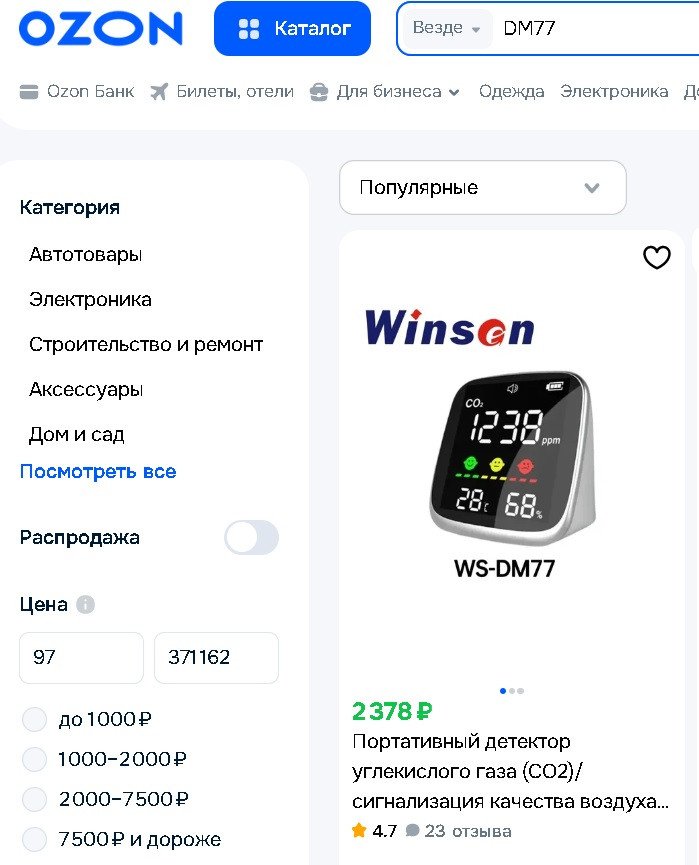

Желающие легко найдут прибор по ключу «DM77», хоть на Али, хоть на Озоне или ВБ.
Например:
https://aliexpress.ru/item/1005002485765824.html

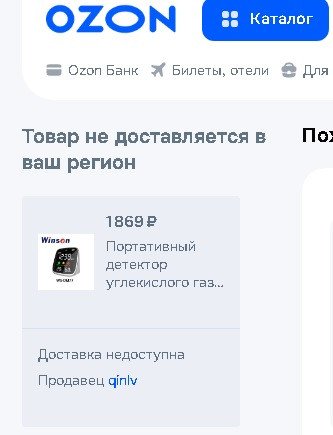

https://www.ozon.ru/product/portativnyy-detektor-uglekislogo-gaza-co2-signalizatsiya-kachestva-vozduha-winsen-ws-dm77-1704015008

Всем — чистого воздуха! )
