Установка приточно-вытяжная Electrolux EPVS-200 с рекуперацией тепла и влаги, опыт эксплуатации, измерения эффективности

О качестве воздуха в жилье я думал задолго до переезда в частный дом, изучал разные варианты, прорабатывал возможности…

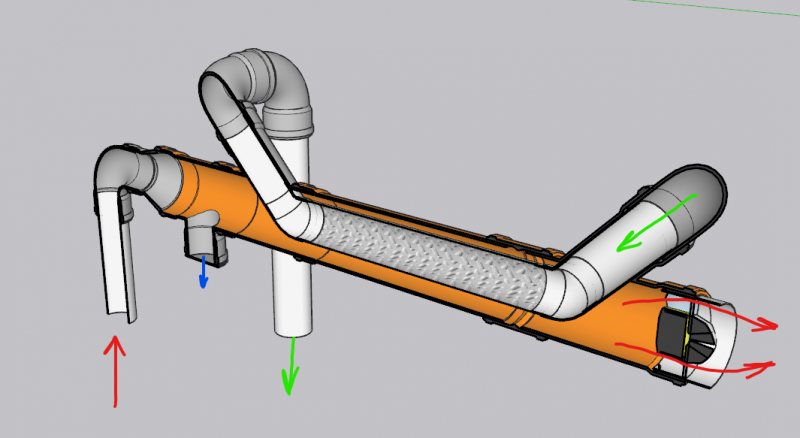

На входе в первую зиму собрал простой, понятный и, как мне тогда казалось, самый эффективный вариант — коаксиального типа, труба в трубе, встречно направленные потоки входящего и выходящего воздуха, почти на всю длину чердака — 9 метров, чтобы точно хватило))
Вот так:

Под конденсат поставил ведро на первое время, запустил — ляпота! ))
Обошлось недорого, работало (на первый взгляд) хорошо, и можно бы поставить галочку и успокоиться, но… с наступлением холодов случилось страшное — ведро стало наполняться с какой-то дикой скоростью, день-два забыл слазить на чердак — и вот уже каплет на голову на кухне…

Про пересушенный входящий воздух подумал уже позже.

Пришлось переключаться на второй заранее продуманный вариант.

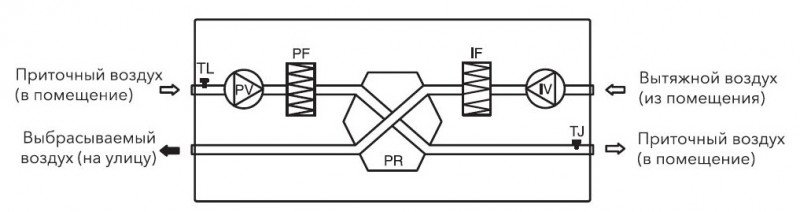

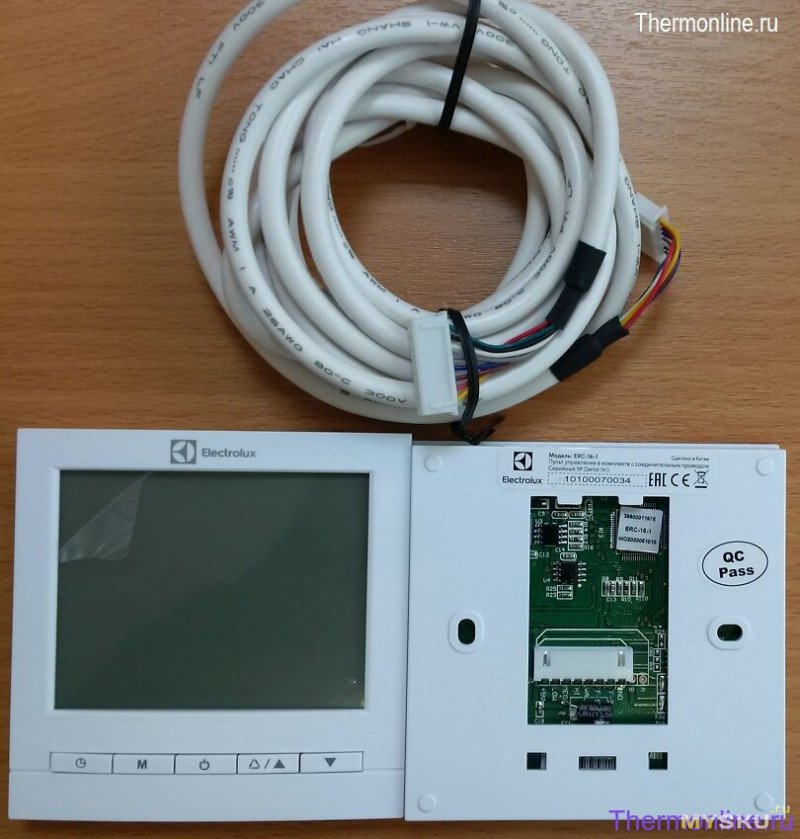

Electrolux EPVS — это серия установок разной производительности, простых и надёжных, вообще ничего лишнего. Выполнены по такой схеме:

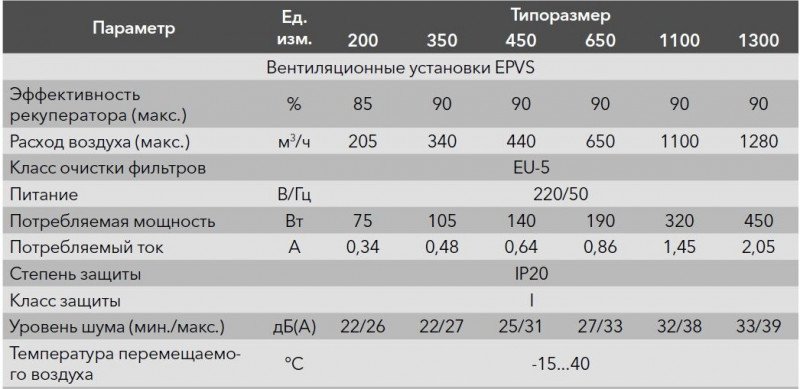

Имеют следующие базовые параметры:
СНиП 31-01-2003 и его более поздние редакции типа СП 54.13330.2016 определяют следующие нормы воздухообмена для жилых помещений:
Спальня, общая комната (или гостиная), детская комната при общей площади квартиры на одного человека менее 20 м^2 — 3 м^3/ч на 1 м^2 жилой площади.
То же, при общей площади квартиры на одного человека более 20 м^2 — 30 м^3/ч на одного человека.

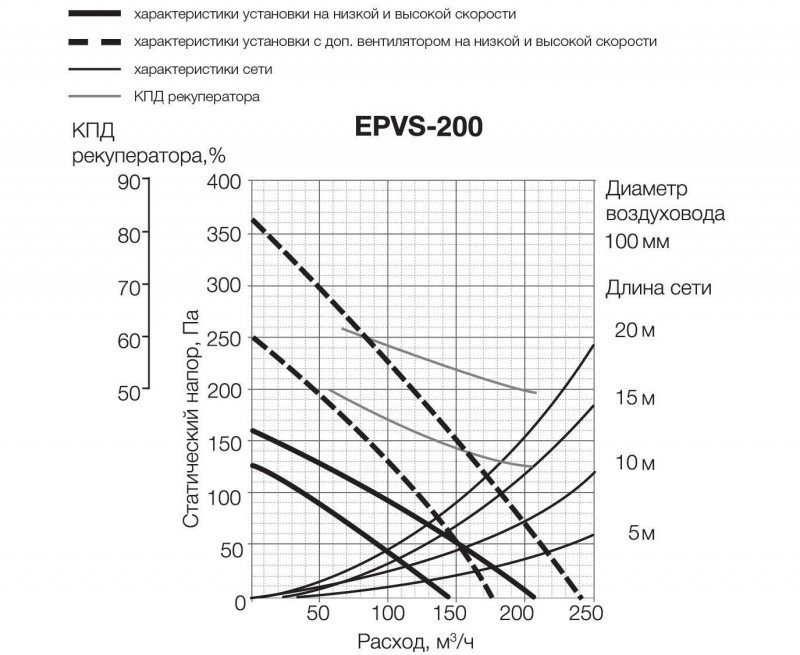

Производитель даёт такие графики по производительности для младшей модели:
Нас было четверо, пополнения не предвиделось, площади на каждого приходилось сильно больше 20 м^2, воздуховоды почти до всех точек укладывались в длины 5-7м, и я счёл, что в среднем нам её будет достаточно — ещё и с учётом отдельных периодически включаемых мощных вытяжек на кухне и в главном санузле.

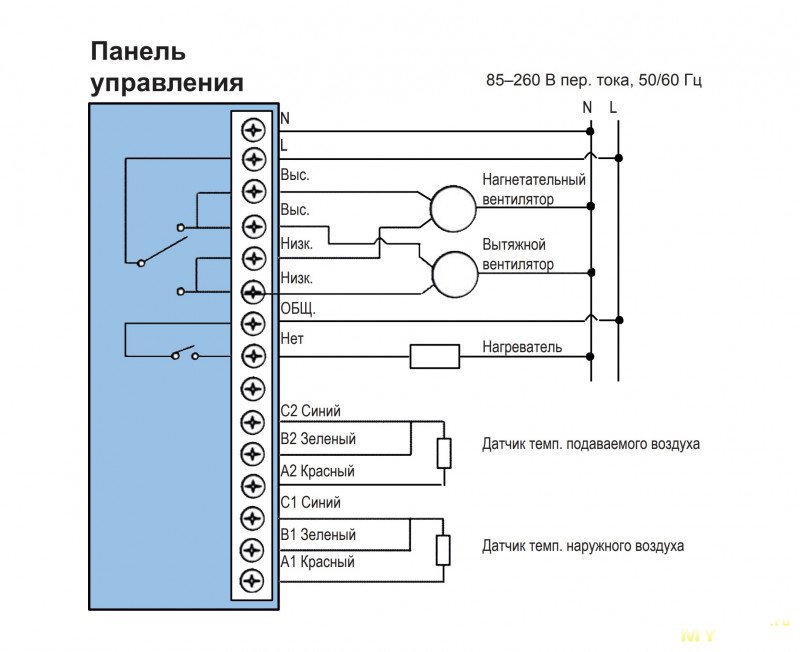

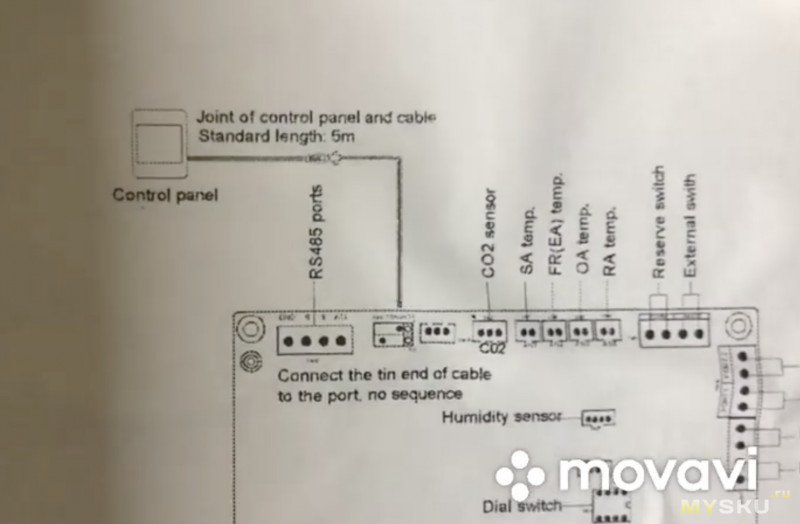

Установка умеет отключаться на оттайку при обмерзании и включать преднагрев входящего воздуха при его температуре ниже -15С, для этого требуется внешний нагреватель и реле, и я их даже смонтировал, но так и не подключил. Оказалось, что не так страшны у нас минуса, и режима оттайки вполне достаточно даже в самые морозы.

Габариты семейства, вдруг кому интересно:
Младшая модель, сама коробка без учёта кронштейнов и патрубков, имеет размеры всего 420х590х245 мм, очень компактная.
Монтаж разрешается в любом положении — хоть вертикально, хоть горизонтально, хоть боком, хоть вверх ногами ))

Я не настоящий сварщик, систему вентиляции собирал в рамках собственного дилетантского понимания.
Забор воздуха сделан из санузлов на первом и втором этажах, подача выполнена в дальние от проходов углы жилых помещений — трёх спален и гостиной.
Под всеми внутренними дверьми есть нормативные щели 10-15 мм.

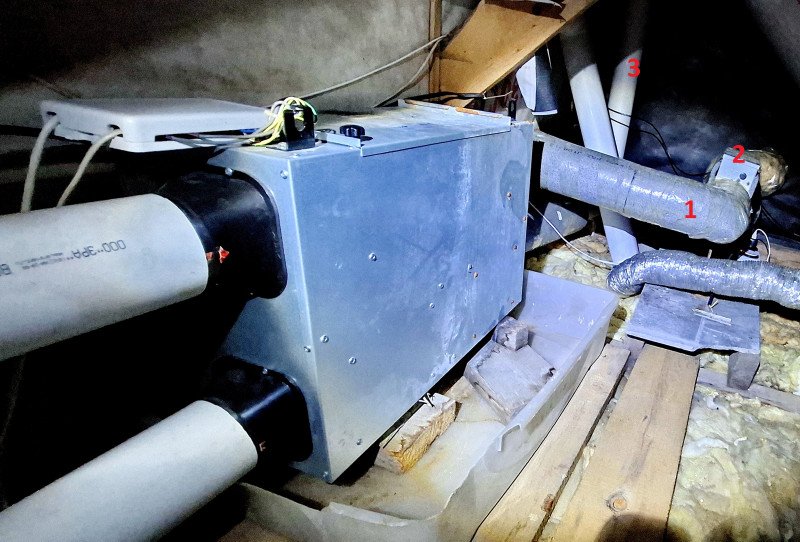

Сама установка смонтирована на утеплённом чердаке с южной стороны дома, так:
Цифрами помечены:
1 — ввод чистого воздуха с улицы,
2 — внешний преднагреватель, так и не подключенный,
3 — вывод грязного воздуха за борт.

Система запущена в 2013 году, работает 24/7 с короткими перерывами дважды в год на обслуживание.
Обслуживание заключается в продувке блока рекуперации и стирке или замене фильтров.
Фильтры доступны фирменные, в т.ч. есть на Озоне и ВБ, но я давно уже применяю стандартные комплекты для вытяжек, типа такого:
www.dns-shop.ru/product/6b0d054eb145693a/filtr-ziropoglosausij-top-house-th-f-130i/
— надо отрезать нужный кусок, обернуть им верх рекуператора и поставить его на место.

Шум самой установки в помещениях не слышен, в тишине заметен шелест выходящего из диффузоров воздуха.

Приведённые ниже измерения проводились в январе 2021 года, после 8 лет непрерывной эксплуатации.

Состав «лаборатории».
В качестве измерительного прибора выступила метеостанция Bresser Temeo Hygro Quadro, четыре канала измерений — один в самом приборе, три выносных зонда.
Предварительно проведена типа «поверка».
В морозильной камере установлена температура -25С, зонд показал -25,4С.
В холодильнике и в комнатных условиях показания зонда совпадают с данными заводского ртутного термометра с точностью до 0,5С.
Поверку датчиков влажности выполнить нечем, по косвенным данным — как-то работают.
При расположении зондов и прибора рядом показания вполне синхронизируются, разброс составляет доли градусов по температуре и один-два процента по влажности.
Недостаток — очень большая инерционность, надо минут 30 ждать выравнивания, но для наших целей это не имеет значения.
Забортная температура приводится по данным метеослужбы — со смарта.

Конфигурация измерений.
Голова метеостанции помещена возле вытяжного диффузора санузла первого этажа, поскольку запихать её в воздуховод нереально ))
Но вытяжные каналы проходят по теплым помещениям и утепленному чердаку (+15С при температуре на улице -16С), на чердаке дополнительно утеплены слоем минваты, кроме последнего метра перед рекуператором, — считаем, что данные на приборе примерно соответствуют потоку на входе рекуператора.
Зонды размещены в воздуховодах на стыках с рекуператором.
— Зонд 1 (1 строка на экране) — подача в помещения,
— зонд 2 (2 строка) — вывод отработки на улицу,
— зонд 3 (3 строка) — ввод чистого воздуха с улицы,
— сам прибор (4 строка) — забираемая из помещений отработка.
Воздух с улицы берётся прямо с внешней поверхности стены дома с южной стороны и до рекуператора проходит по ~1,5 метрам воздуховода, закрытого стандартным трубным полиуретановым утеплителем 5 мм толщиной.

Результаты измерений.

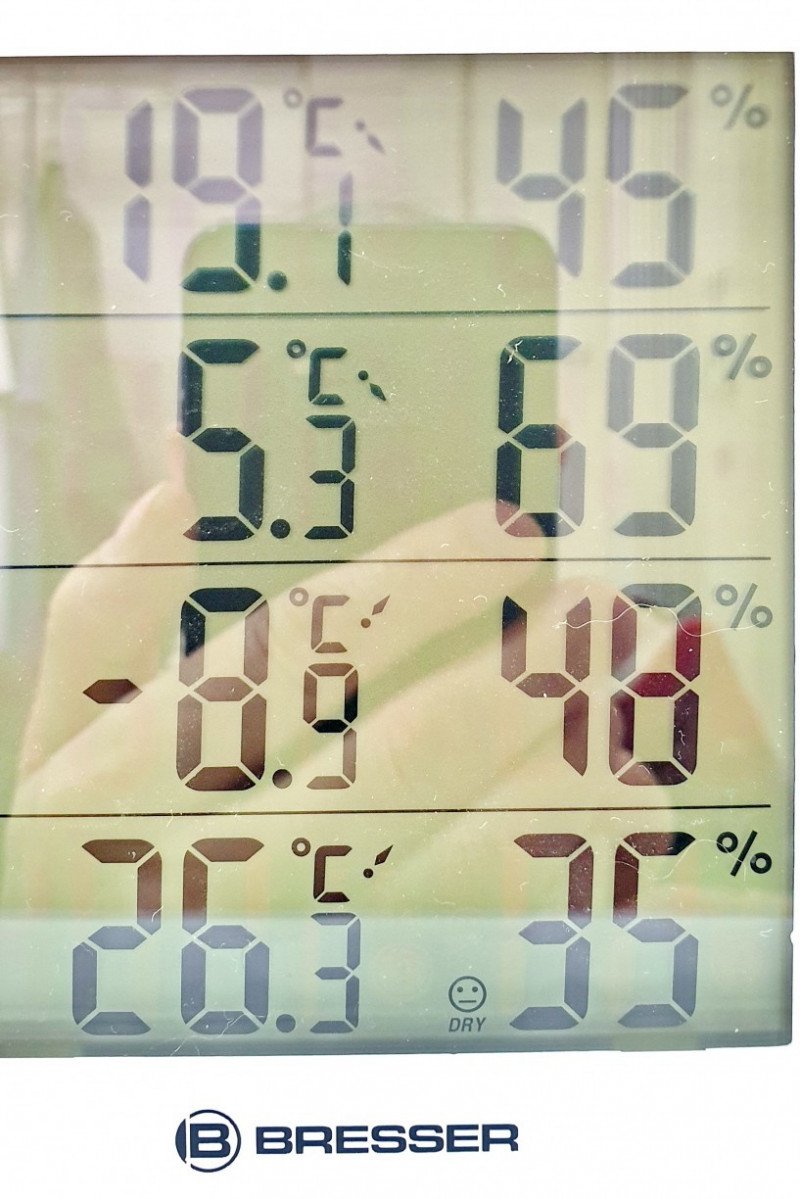

a) Время 01:00, на улице -16С:

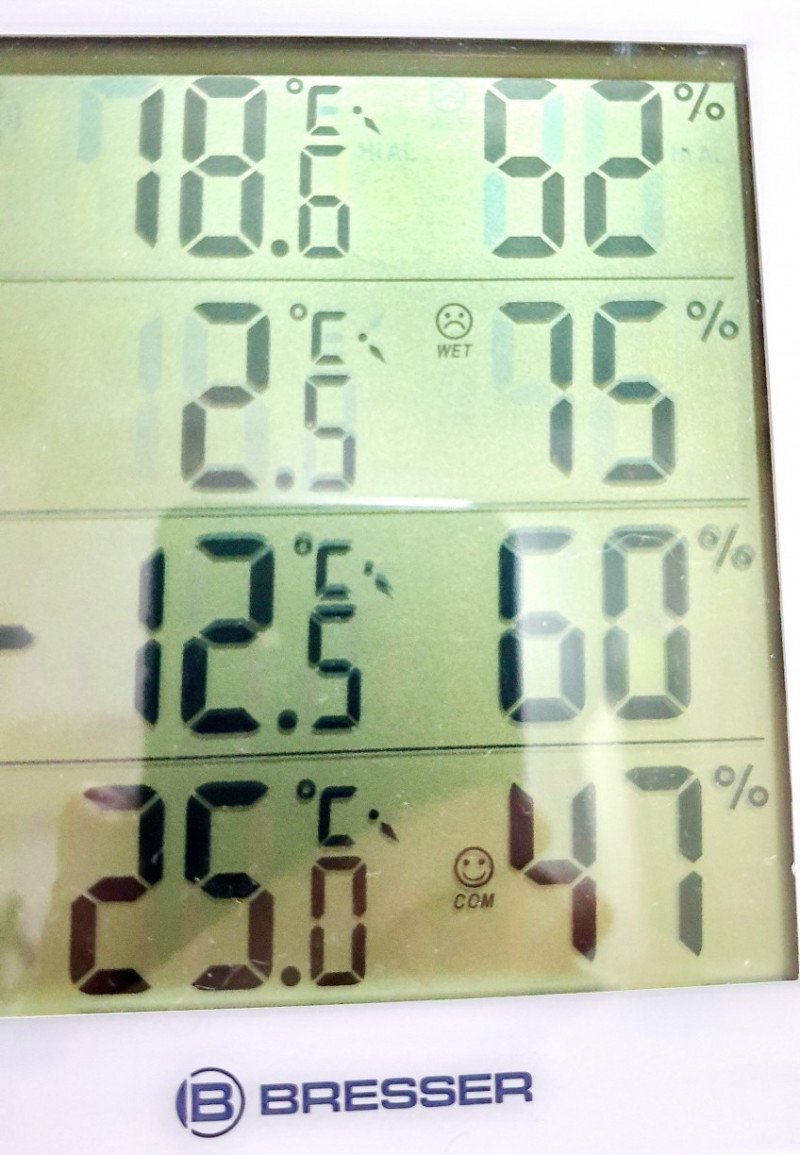

б) Время 06:00, на улице -21С:

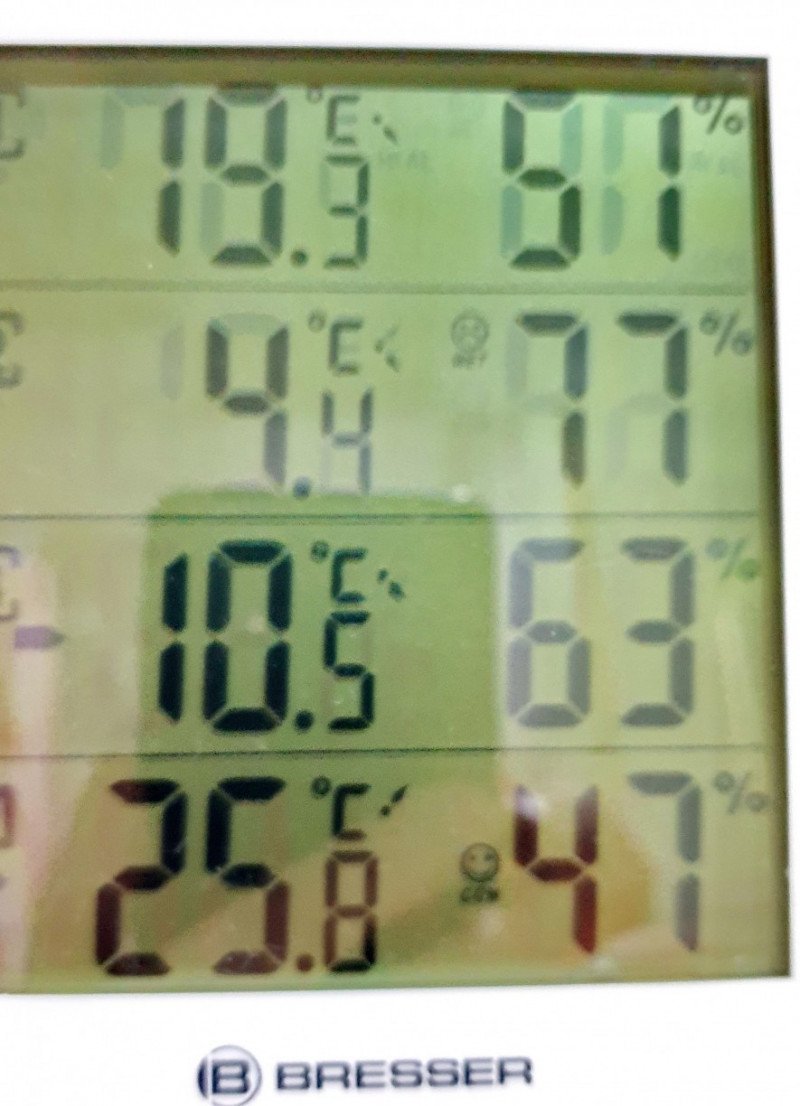

в) Время 14:00, на улице -14С:

Анализ.
а) Если метеослужба не врет /а ей, вроде, смысла особо врать нет/, уличный воздух по пути до рекуператора успевает где-то догреться. Видимо, от стены дома (особенно днем, стена южная) и на этих 1,5 метрах воздуховода.
б) Отработанный воздух не охлаждается до температуры входного, рекуперация по температуре неполная. А вот на том первом, коаксиальном, выход почти не отличался от входа… ну да ладно.
в) Влагообмен в рекуператоре очень даже эффективен.
Смотрим ночное фото (б), где самая большая разница температур, — из помещений выходит 11 гр воды на 1 м3 воздуха (47% при 25С), возвращается 8 гр на м3 (52% при 18,6С).
Входящий с улицы воздух содержит 1 гр на м3 (60% при -12,5С), а выбрасывается на улицу 4 гр на м3 (75% при 2,5С).
Баланс, как видим, соблюдается, — 12 гр в рекуператор вошло, 12 же из него и вышло.

Если кому не лениво, может пересчитать данные с учётом теплового расширения и вывести итоговые КПД, мне влом))

Выводы.
Результаты вполне достойные.
Одно из самых дешевых на рынке решений на основе Electrolux EPVS-200 обеспечивает впечатляющие показатели эффективности рекуперации и по теплу, и по влаге.
Даже после восьми лет непрерывной эксплуатации.

К применению рекомендую, всегда свежий воздух в доме — это очень важно, да и просто приятно)
И вопрос необходимости дополнительного увлажнения зимой снимается.

Здоровья вам и вашим близким!
