Как подключить несколько мониторов с помощью USB-C док-станции

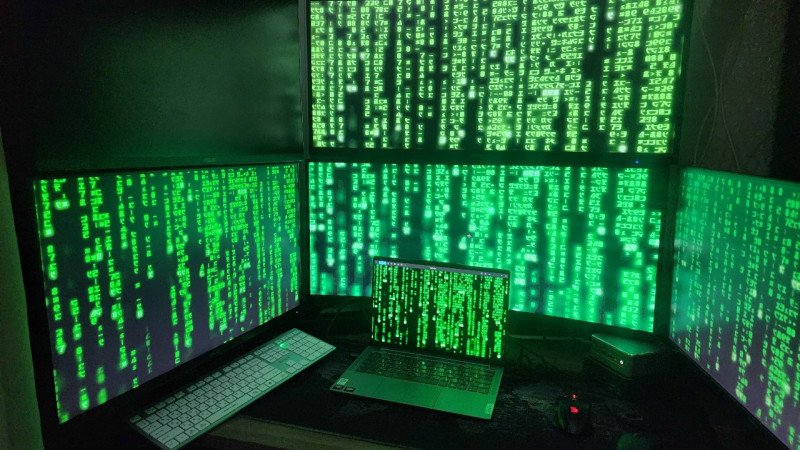

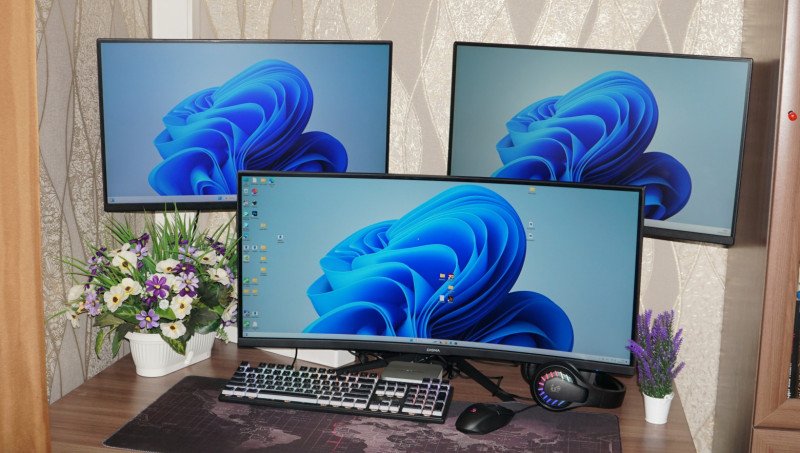

Собрал вот такой «Центр управления полетами» дома из нескольких мониторов.
Не без нюансов.
Получилось достаточно удобно. За подробностями прошу под кат.

Собственно говоря, история достаточно простая. Работаю подавляющее большинство времени на ноутбуке. Носить его туда-сюда удобно, в офисе есть доп. монитор, дома тоже был подключаемый монитор по HDMI. Но захотелось чего-то большего.

Имеется: пара старых игровых Асусов (FHD, продавать большого смысла нет, выкинуть — жалко), еще пара завалявшихся дешевых мониторов (со старого ПК), а также два широкоформатных монитора, в том числе старый 34" Дигма. Неочевидный положительный момент — высота 27" мониторов практически совпадает с высотой 34" широкоформатных мониторов, то есть их удобно ставить рядом, получая широкое рабочее место.

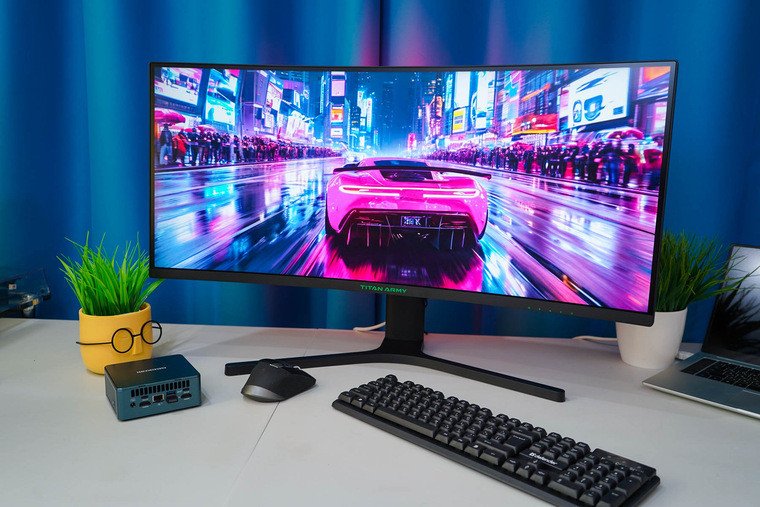

И есть новый 34" Titan Army. Оба широкоформатных довольно бюджетные, незначительно отличаются параметрами. у Дигмы выше разрешение, у Titan Army выше частота обновления, не суть.

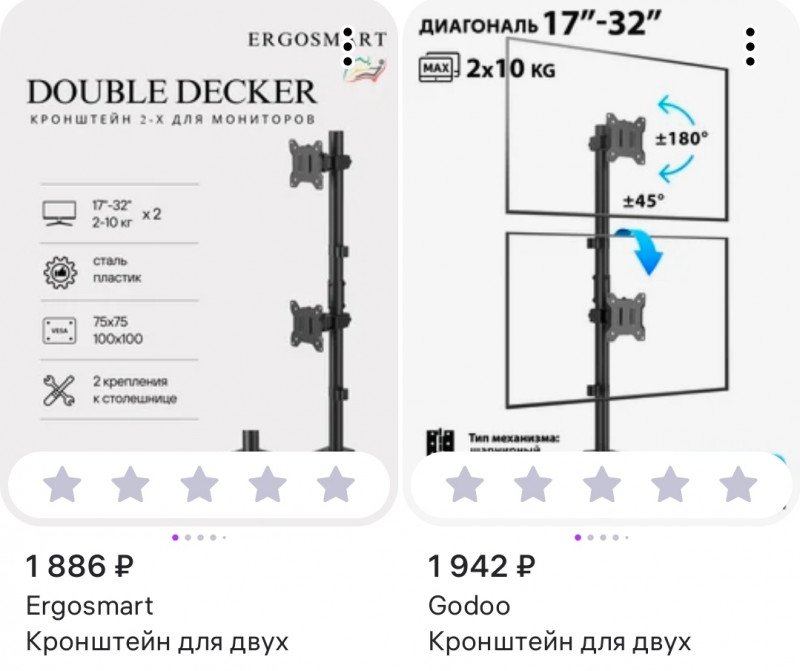

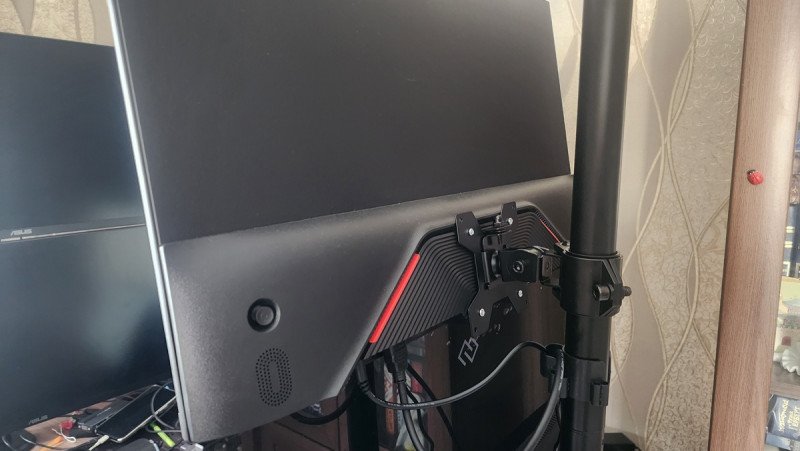

Для крепления взял похожие металлические стойки — они довольно простые по конструкции, относительно дешевые и гарантированно удерживают большие мониторы. С широкоформатными есть нюанс — из-за радиуса кривизны (у меня оба R1500) установить их можно только прямо.


Расставил стойки, закрепил мониторы. Тут проблем не возникло. Проблемой оказалось расключить все шесть блоков питания, завести нужное количество HDMI/DP проводов, разобраться с KVM переключателями и прочей периферией типа принтеров.

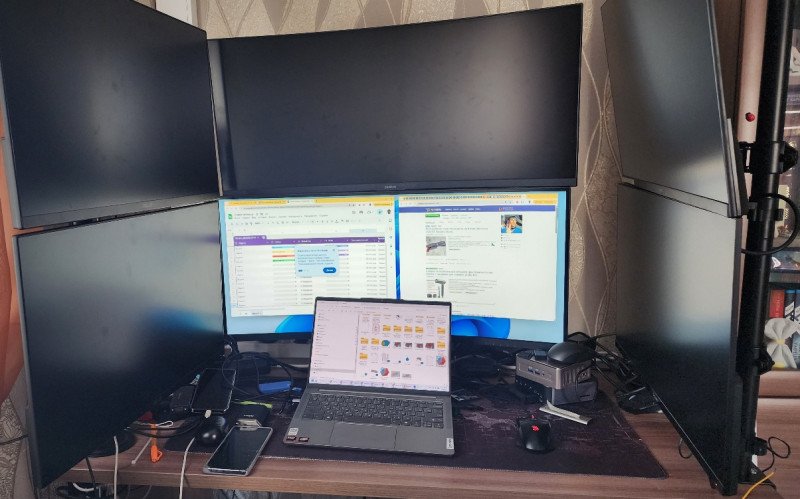

Получается как то так. Нужно будет протереть мониторы от отпечатков пальцев))) Ну и освещение сделать, так как просто лампу на стол уже поставить проблематично.

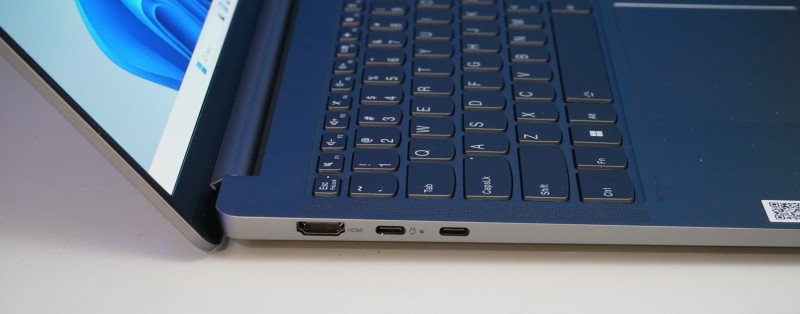

Теперь о проблемах при подключении. Современные ноутбуки оснащаются одним HDMI выходом на монитор. Собственно говоря, ранее я таким подключением и пользовался — один ноутбук и один внешний монитор.


Есть возможность вывести дополнительный монитор через USB-подключение. Для удобства я использую обычную USB-док станцию. Получается подключение на один ноутбук и два внешних монитора.

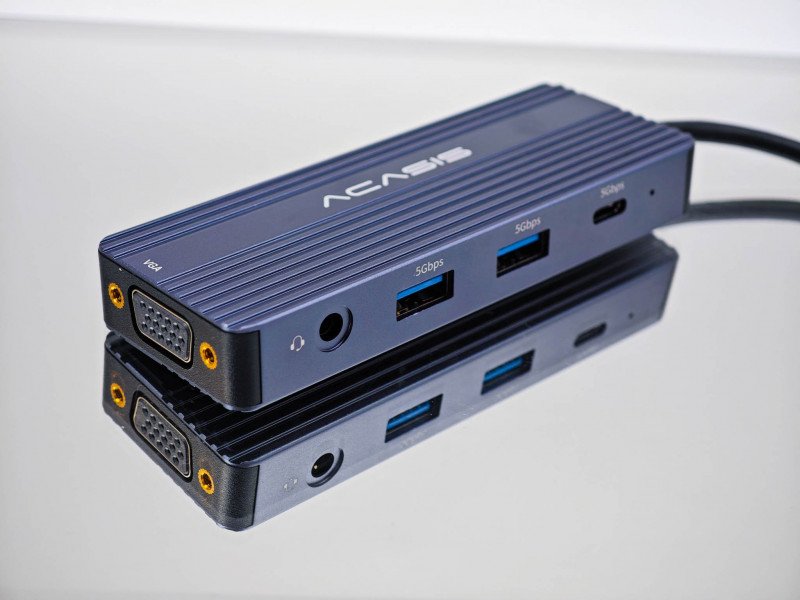

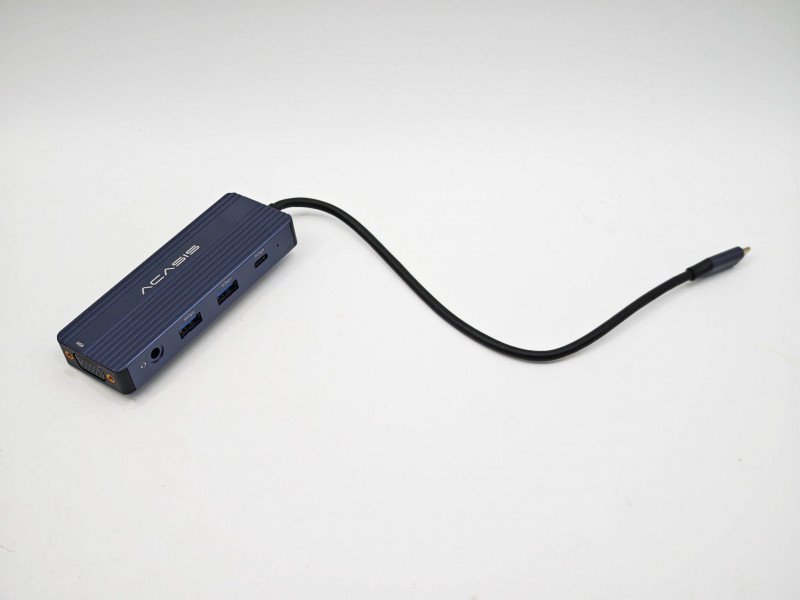

Достаточно долго искал и нашел такую USB-док станцию, которая обеспечивает вывод сразу несколькр видеовыходов. В данном случае речь идет про хаб-док станцию ACASIS.

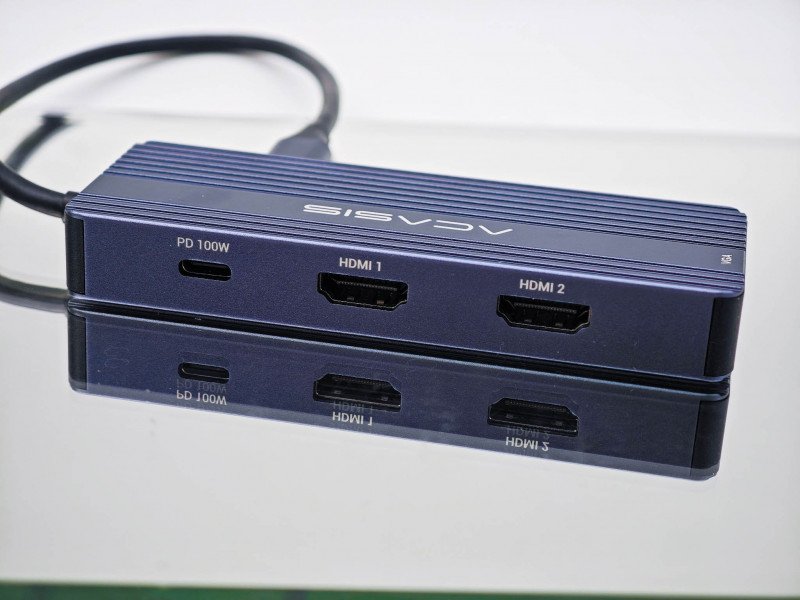

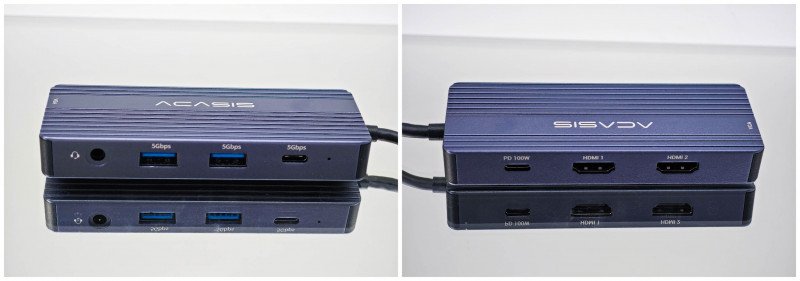

Почему именно такой выбор? Все просто. Имеется сразу два HDMI 4K выхода, а также предусмотрен выход VGA (D-Sub) 1080P 60Hz. У этой док станции есть ограничения по производительности, то есть 2 выхода по 8К она уже не «потянет», но в данном случае и не требуется (у меня 4К максимум).


Также есть аудиоразъем 3.5 мм (колонки, наушники или гарнитура), есть поддержка PD 100 Вт. Есть пара портов USB-A для периферии.

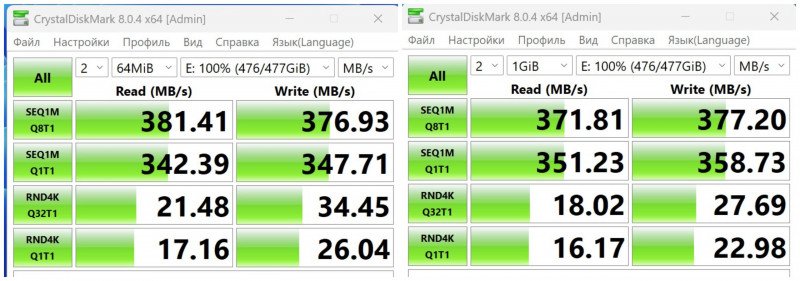

Скорости обещают до 5 ГБ/с, на практике выглядит плюс минус так. Кстати, PD зарядка работает — при работе ноутбук подзаряжается.

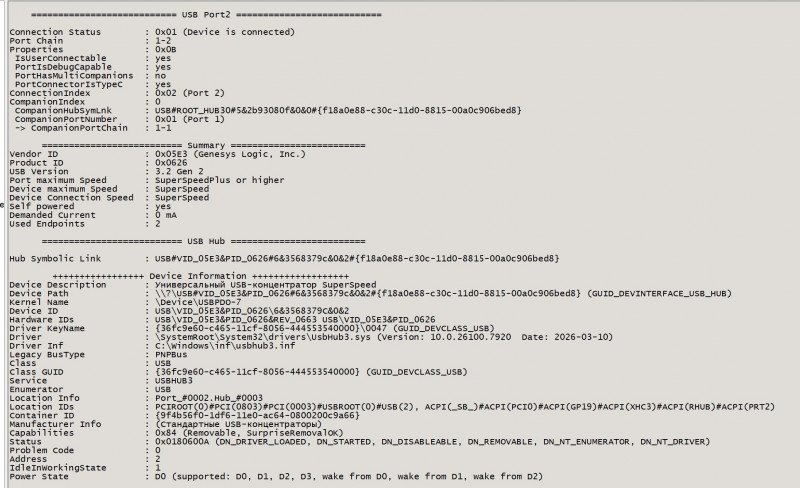

Свойства USB PID VID.


Кстати, эта станция работает со смартфоном, вполне можно задействовать монитор в DeX режиме. Теоретически, можно даже задействовать VGA выход, но у меня на мониторе уже отсутствует подобный интерфейс. В любом случае, вот что вышло.

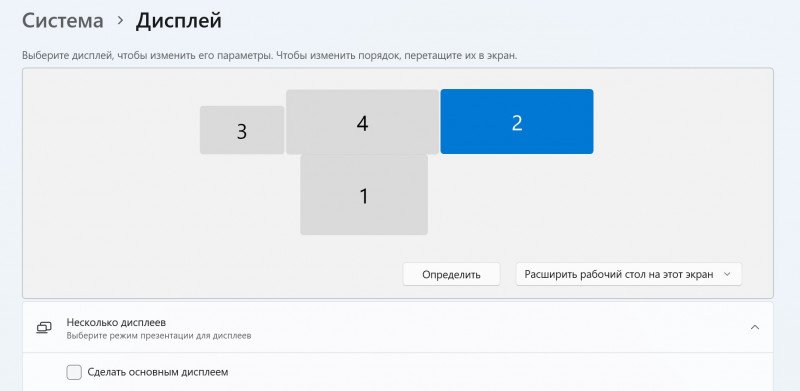

В настройках выглядит это вот так.

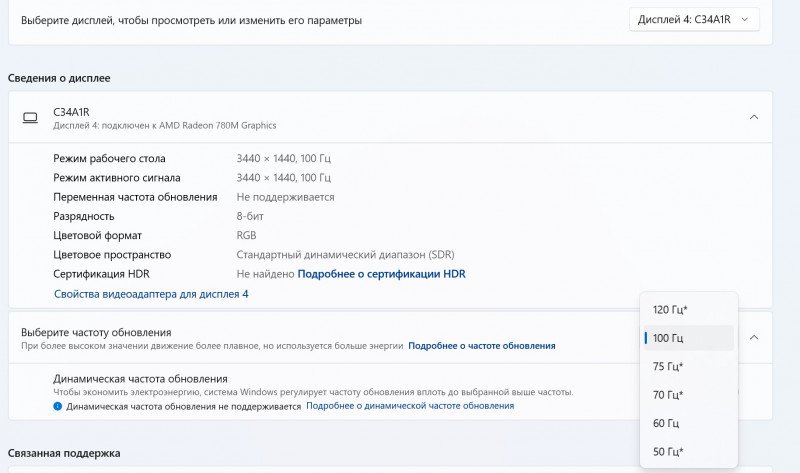

Такой способ подключения вполне держит и 4К, и высокие частоты. Тут даже больше ограничения у моих старых мониторов.

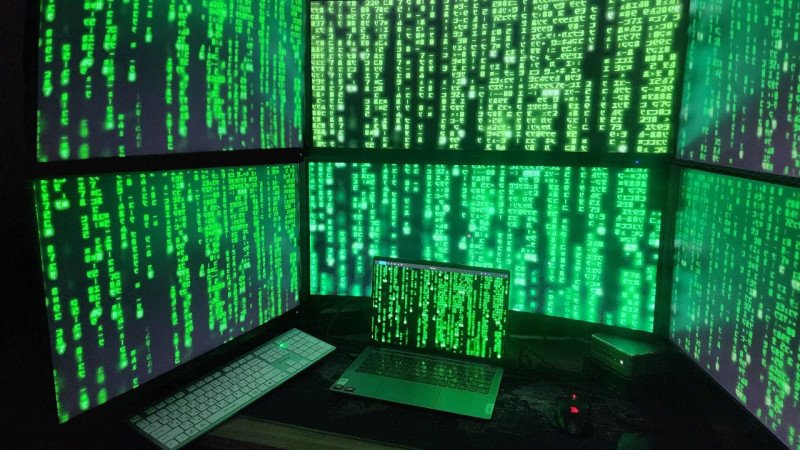

В итоге я использую один из мониторов для NVR накопителя, в еще один — для дополнительного (офисного) ПК. В итоге шесть мониторов должны выглядеть примерно вот так.

Конечно до «Центра управления полетами» тут далековато, но уже получается весьма удобно. Можно спокойно расположить окно с ИИшкой, запустить кино на полный экран, развернуть пару документов в полный размер и какой нибудь редактор видео/фото или CAD. И для мелочи типа блокнота/проводника/доп.панелей инструментов остается место. Всем добра!
