"Фара светодиодная автомобильная" - делаем рабочий свет на макитовских аккумуляторах
- Цена: 11BYN (примерно $3.5)
- Перейти в магазин
После недавнего обзора подобного «заводского» прожектора, я вспомнил что давненько уже собирался сделать нечто подобное.
*ВНИМАНИЕ! При изготовлении устройства применялся 3д принтер — потому что я захотел сделать такой девайс как мне хотелось, и при помощи таких инструментов которые оказались под рукой и позволили реализовать проект минимальными трудозатратами. Противникам 3Д печати просьба проходить мимо и не мотать нервы себе и другим.
Но начнем с прожектора. Выбирал тот где будут не только TIR-линзы, но и другие решения, которые хотя бы в теории предполагают широкую засветку, а не узкий луч. отсюда — не самая низкая цена.
Коробка

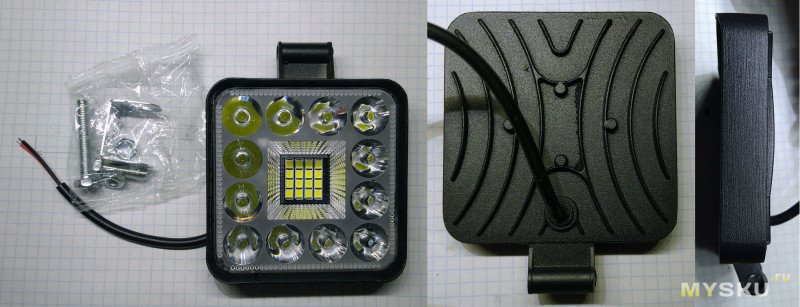

Внешний вид. В комплекте кронштейн для крепления. Размеры 85х85х19мм, с ухом для крепления 102мм.

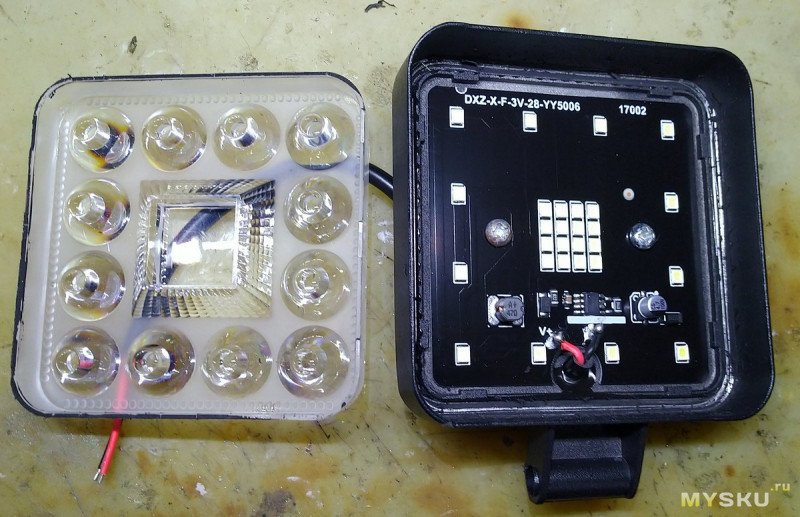

Разбирается плохо — стекло с линзами вклеено торцом на герметик, очень легко сломать.

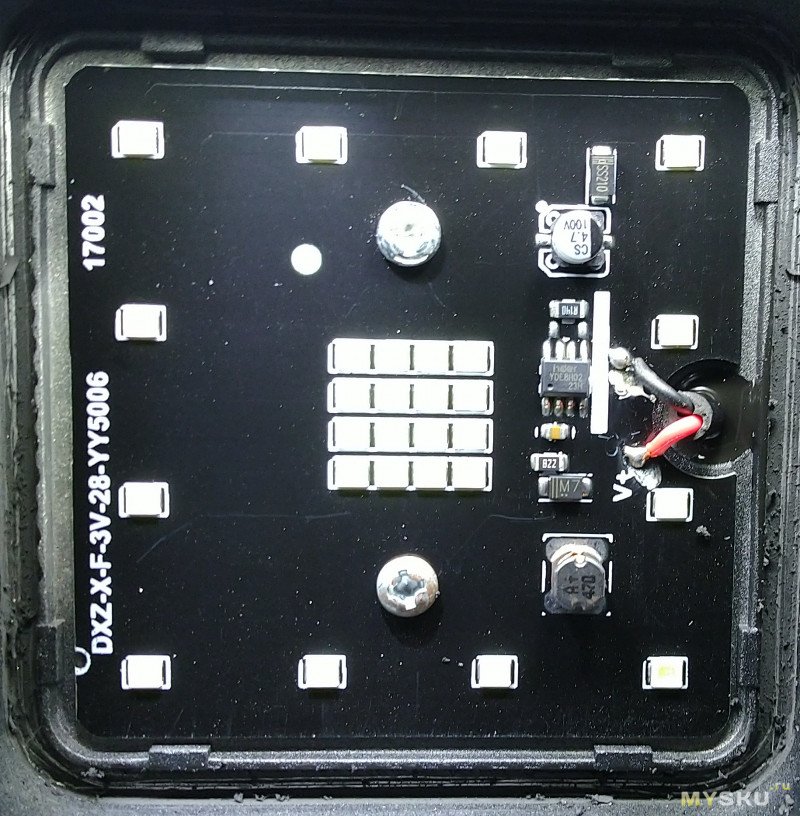

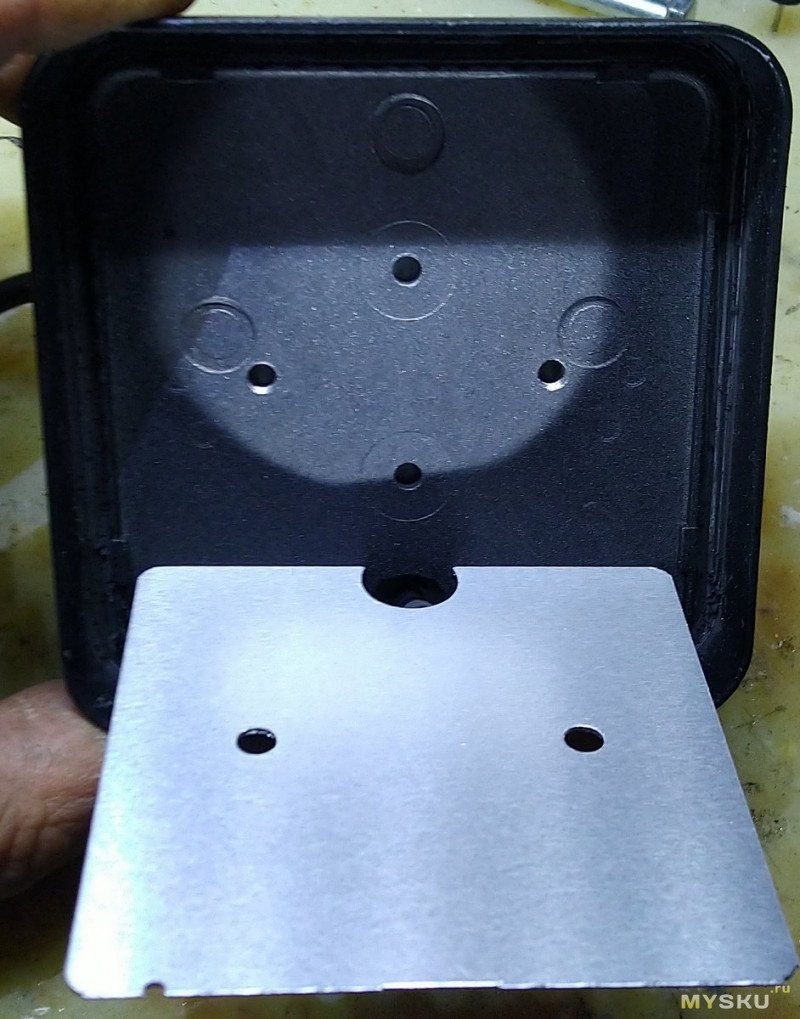

Какой-то драйвер присутствует, термопаста отсутствует. Корпус слава Богу алюминий…

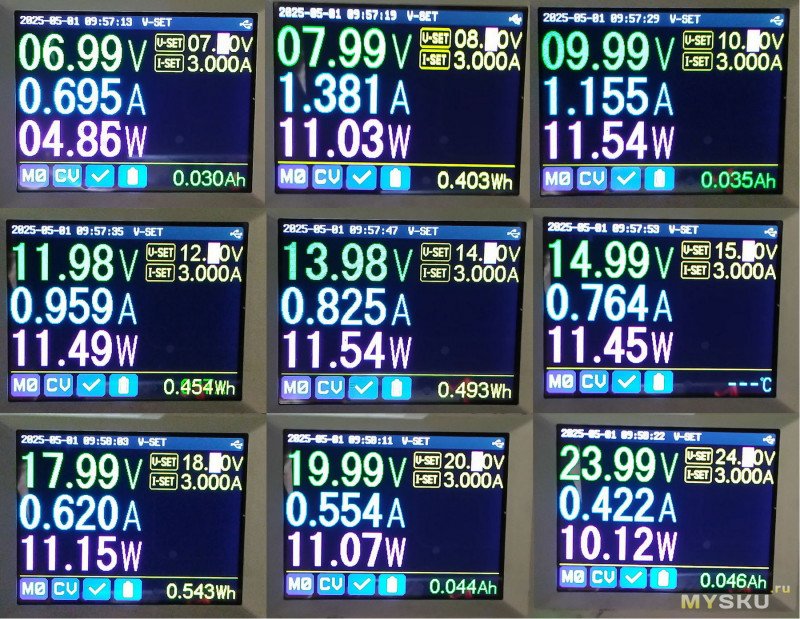

Мощность обещали 18Вт, но изрядно недоложили. При чём забавно что максимальная мощность достигается в диапазоне от 10 до 14 вольт, выше и ниже — падает, причём по цифрам вроде бы не сильно, а по яркости прям заметно.

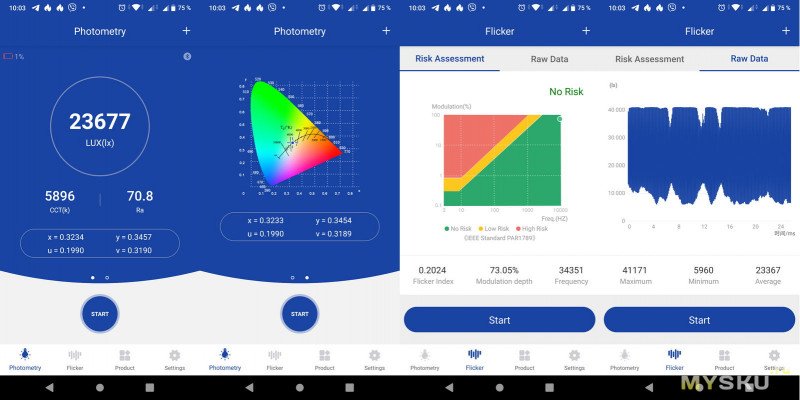

Пульсаций нет, свет неприятный — но в принципе для рабочего света может и пойдёт.

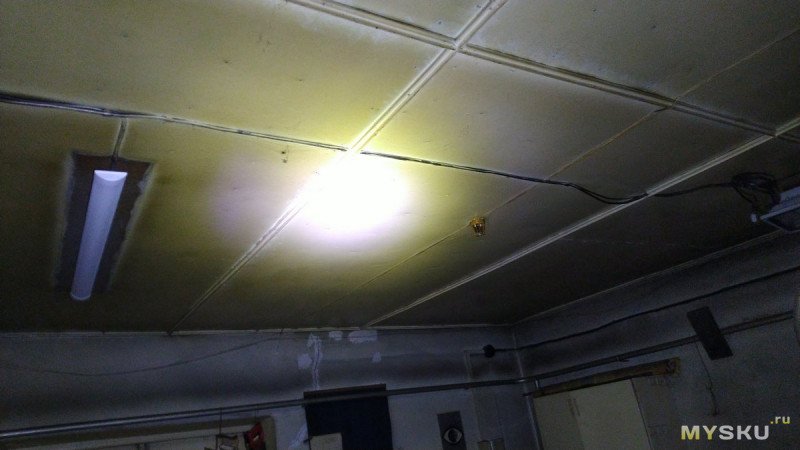

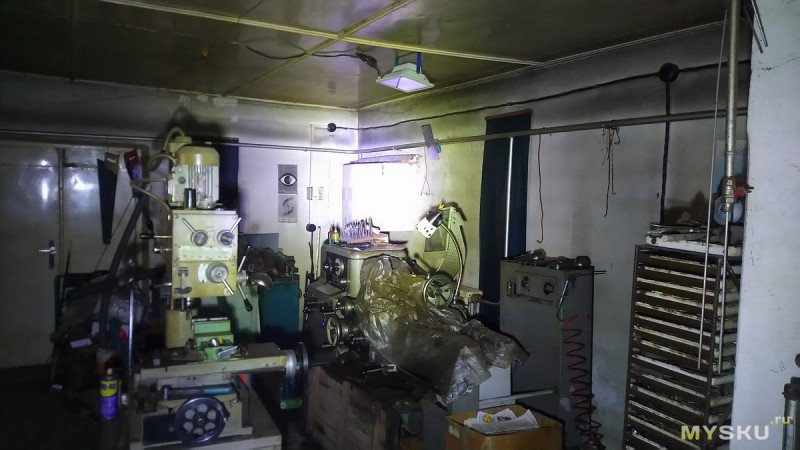

Форма луча немного странная для автомобиля, но довольно подходящая для рабочего света. Центральное пятно на фото получилось более ярким чем на самом деле, в целом прожектор дает достаточно широкий заливной свет и яркий узкий луч, не сильно более яркий. По яркости — ну 11 Вт, чего тут хотеть…

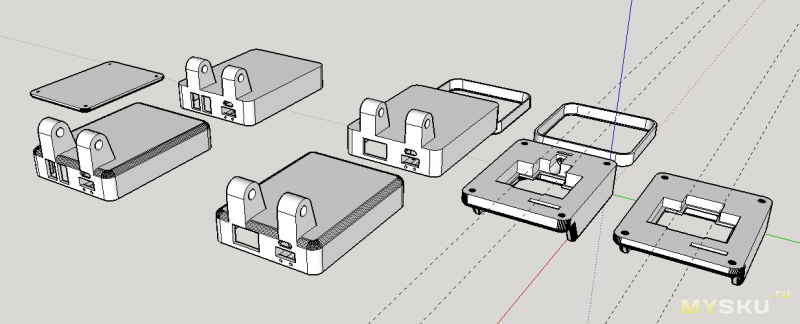

Ну и переходим к разработке нашей конструйни выходного дня. Я набросал несколько вариантов, с одним большим и парой маленьких выключателей, с одним или двумя гнездами 5.5/2.1. Корпус разъема я нашел где-то на сингиверсе и довольно сильно переработал.
Комплектующие: гнезда, разъем макита, qc/pd, черные саморезы 3х16(19) и 3х35, винт М6 с прессшайбой 50мм, гайка М6, выключатель(и) — ссылок нет.
Данная понижайка потребляет во включенном состоянии 3мА — я решил что не буду делать для нее отдельный выключатель. Но вариант корпуса такой предусмотрел. Прямоугольная рамочка служит для фиксации макитовского разъема к корпусу изнутри — мой и так норм держится, не стал использовать. Также в файле присутствует просто крышка на разъем для батареи, и уплотнительная резинка Г-образного профиля. Я напечатал ее из TPU, и вставил в зазор между стеклом и корпусом прожектора. по-моему получилось вполне надежно и при этом ремонтопригодно.

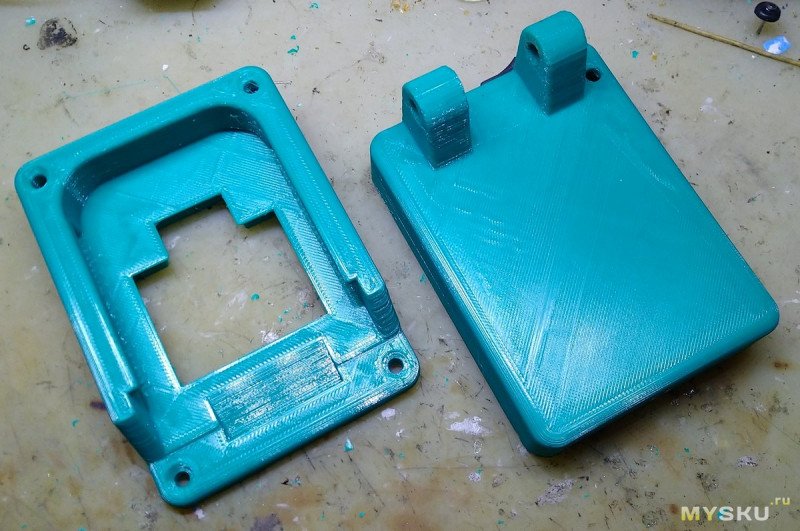

Печатаем

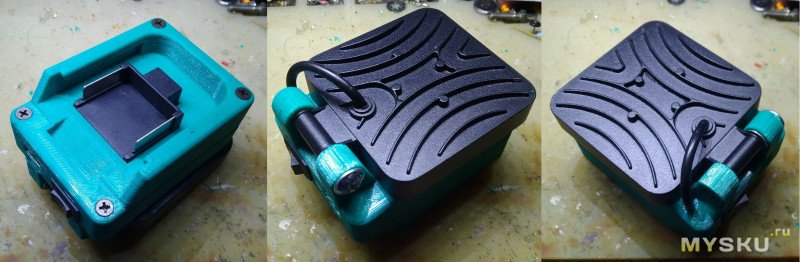

Прикручиваем прожектор (тут ранняя версия корпуса, с косяками, в частности — великоват зазор между ушами прожектора, пришлось вложить шайбу)

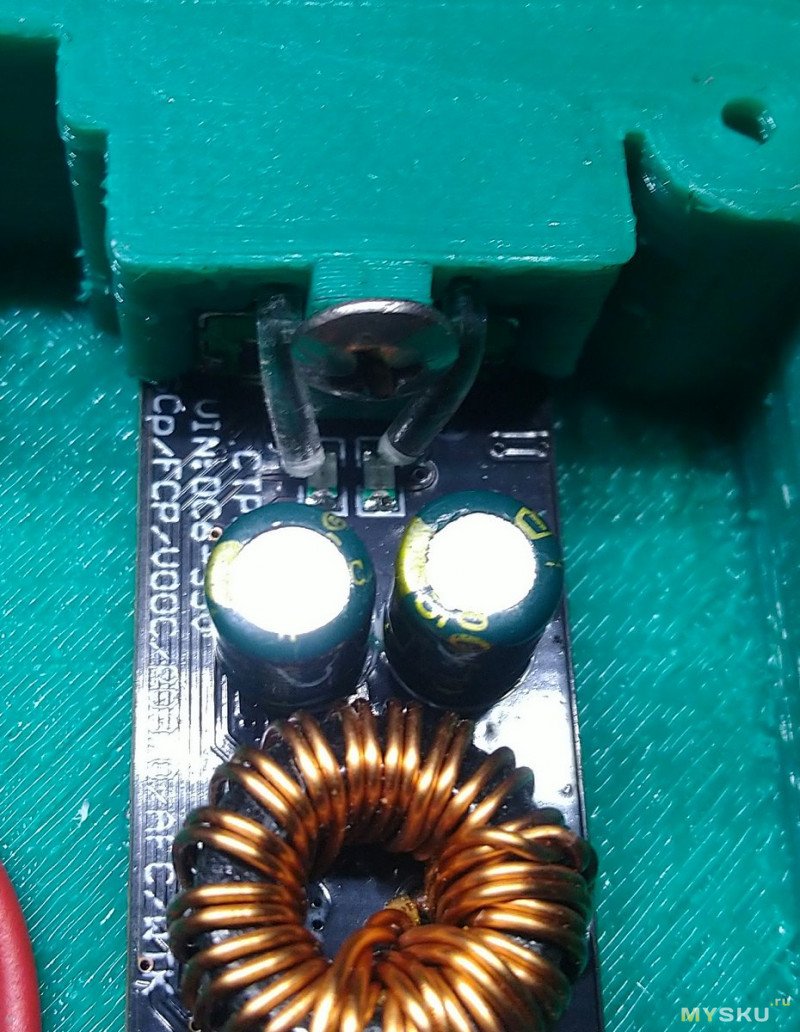

Крепим понижайку. Другого метода не придумал. Ну и световоды из прозрачного пластика — вставляем, греем и гнём.

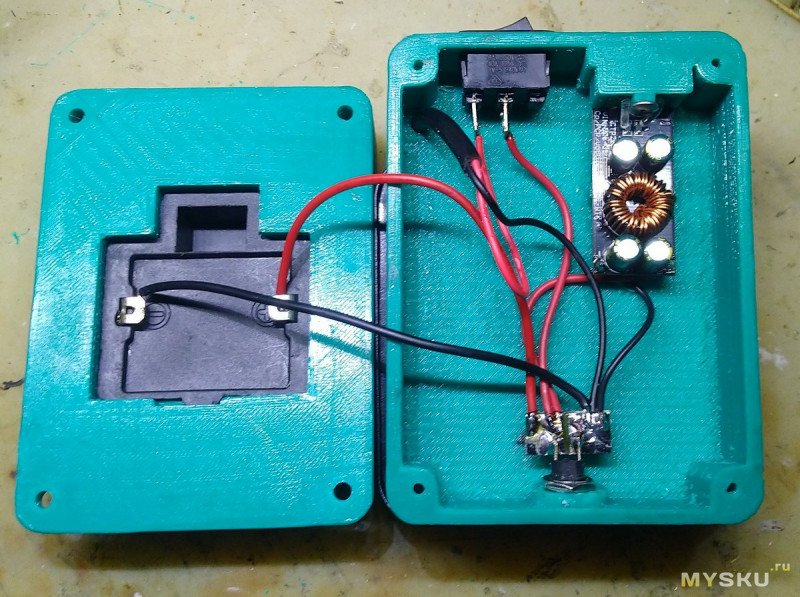

Распаиваем провода — схема примитивная, прожектор через выключатель, гнездо, понижайка — напрямую на контакты разъема батареи. Для удобства на разъем 5.5/2.1 припаял кусочек фольгированного стеклотекстолита с пропиленной пополам фольгой, и к нему уже паял все провода.

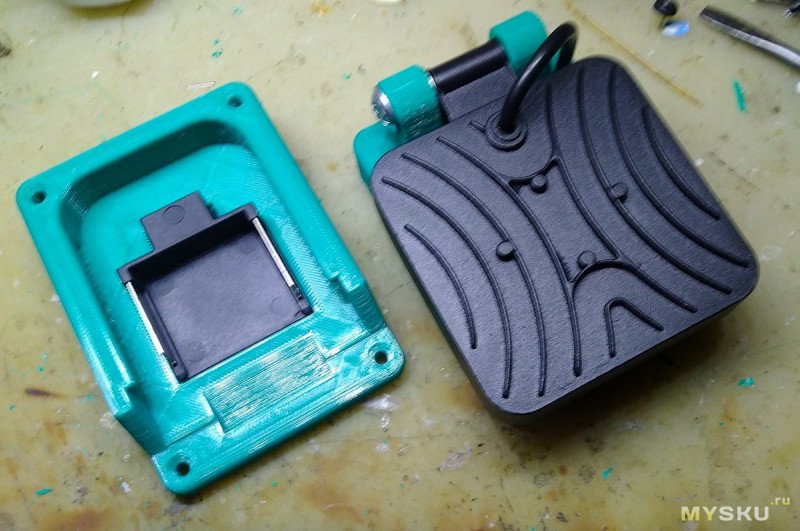

Результат

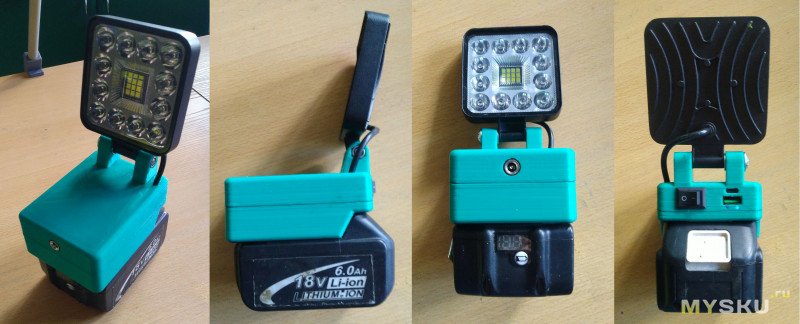

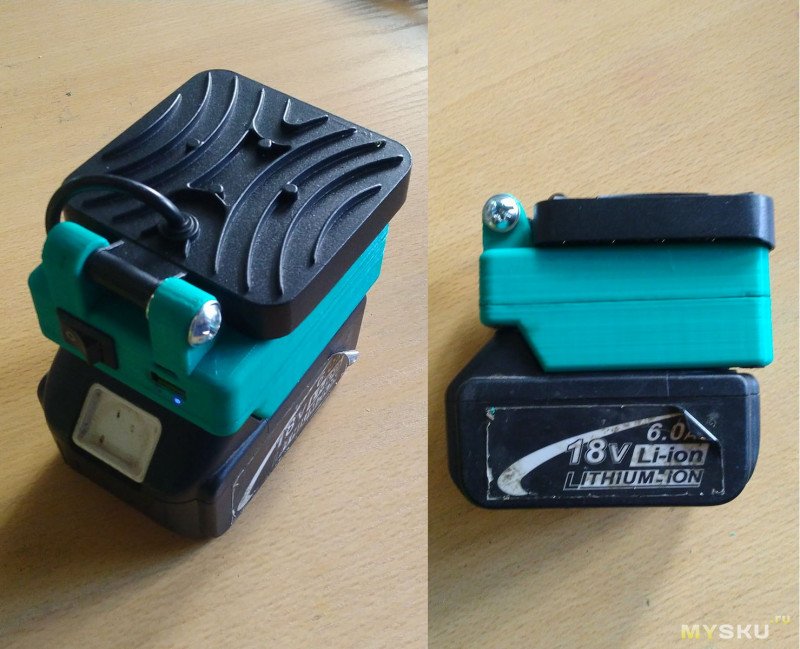

В сборе с батареей
Файло лежит тут
Резюмируя: сама «фара» — шляпа полная. Но как для рабочего света в принципе пойдёт. теоретически наверно можно купить самую дешевую аналогичную фару и закрыть каким-то рассеивателем, например от телевизора, и получить более приятный глазу свет и более рассеянный. Можно попробовать покрутить мощность, я б сказал что светит она слабовато.
По конструкции. Данные понижайки поддерживают быстрые протоколы и отлично питают паяльники на т12, правда от 24В первичного БП — чего мне и хотелось бы от данной конструкции. С сложенном состоянии стекло обращено к корпусу, что должно защитить его от повреждений при транспортировке. С одним выключателем имеем ток покоя в 3мА что многовато, поэтому лучше выдергивать из батареи когда не пользуетесь долго. Впрочем, в сумке выключатель может случайно нажаться и включить свет, так что переносить лучше отключенным от батареи в любом случае.
В целом наверно сэкономить особо не получится, а вот собрать то что хочется лично вам — получится. По комплектухе получилось баксов 6 наверно, с боле дешевым прожектором будет дешевле, ну и платы эти qc/pd тоже не самые дешевые. Макитовские разъемы можно тоже напечатать. Места в корпусе полно, наверно можно встроить и зарядку от того же type-c
*ВНИМАНИЕ! При изготовлении устройства применялся 3д принтер — потому что я захотел сделать такой девайс как мне хотелось, и при помощи таких инструментов которые оказались под рукой и позволили реализовать проект минимальными трудозатратами. Противникам 3Д печати просьба проходить мимо и не мотать нервы себе и другим.
Но начнем с прожектора. Выбирал тот где будут не только TIR-линзы, но и другие решения, которые хотя бы в теории предполагают широкую засветку, а не узкий луч. отсюда — не самая низкая цена.
Коробка
Внешний вид. В комплекте кронштейн для крепления. Размеры 85х85х19мм, с ухом для крепления 102мм.
Разбирается плохо — стекло с линзами вклеено торцом на герметик, очень легко сломать.
Какой-то драйвер присутствует, термопаста отсутствует. Корпус слава Богу алюминий…
Мощность обещали 18Вт, но изрядно недоложили. При чём забавно что максимальная мощность достигается в диапазоне от 10 до 14 вольт, выше и ниже — падает, причём по цифрам вроде бы не сильно, а по яркости прям заметно.
Пульсаций нет, свет неприятный — но в принципе для рабочего света может и пойдёт.
Форма луча немного странная для автомобиля, но довольно подходящая для рабочего света. Центральное пятно на фото получилось более ярким чем на самом деле, в целом прожектор дает достаточно широкий заливной свет и яркий узкий луч, не сильно более яркий. По яркости — ну 11 Вт, чего тут хотеть…
Ну и переходим к разработке нашей конструйни выходного дня. Я набросал несколько вариантов, с одним большим и парой маленьких выключателей, с одним или двумя гнездами 5.5/2.1. Корпус разъема я нашел где-то на сингиверсе и довольно сильно переработал.
Комплектующие: гнезда, разъем макита, qc/pd, черные саморезы 3х16(19) и 3х35, винт М6 с прессшайбой 50мм, гайка М6, выключатель(и) — ссылок нет.
Данная понижайка потребляет во включенном состоянии 3мА — я решил что не буду делать для нее отдельный выключатель. Но вариант корпуса такой предусмотрел. Прямоугольная рамочка служит для фиксации макитовского разъема к корпусу изнутри — мой и так норм держится, не стал использовать. Также в файле присутствует просто крышка на разъем для батареи, и уплотнительная резинка Г-образного профиля. Я напечатал ее из TPU, и вставил в зазор между стеклом и корпусом прожектора. по-моему получилось вполне надежно и при этом ремонтопригодно.
Печатаем
Прикручиваем прожектор (тут ранняя версия корпуса, с косяками, в частности — великоват зазор между ушами прожектора, пришлось вложить шайбу)
Крепим понижайку. Другого метода не придумал. Ну и световоды из прозрачного пластика — вставляем, греем и гнём.
Распаиваем провода — схема примитивная, прожектор через выключатель, гнездо, понижайка — напрямую на контакты разъема батареи. Для удобства на разъем 5.5/2.1 припаял кусочек фольгированного стеклотекстолита с пропиленной пополам фольгой, и к нему уже паял все провода.
Результат
В сборе с батареей
Файло лежит тут
Резюмируя: сама «фара» — шляпа полная. Но как для рабочего света в принципе пойдёт. теоретически наверно можно купить самую дешевую аналогичную фару и закрыть каким-то рассеивателем, например от телевизора, и получить более приятный глазу свет и более рассеянный. Можно попробовать покрутить мощность, я б сказал что светит она слабовато.
По конструкции. Данные понижайки поддерживают быстрые протоколы и отлично питают паяльники на т12, правда от 24В первичного БП — чего мне и хотелось бы от данной конструкции. С сложенном состоянии стекло обращено к корпусу, что должно защитить его от повреждений при транспортировке. С одним выключателем имеем ток покоя в 3мА что многовато, поэтому лучше выдергивать из батареи когда не пользуетесь долго. Впрочем, в сумке выключатель может случайно нажаться и включить свет, так что переносить лучше отключенным от батареи в любом случае.
В целом наверно сэкономить особо не получится, а вот собрать то что хочется лично вам — получится. По комплектухе получилось баксов 6 наверно, с боле дешевым прожектором будет дешевле, ну и платы эти qc/pd тоже не самые дешевые. Макитовские разъемы можно тоже напечатать. Места в корпусе полно, наверно можно встроить и зарядку от того же type-c
