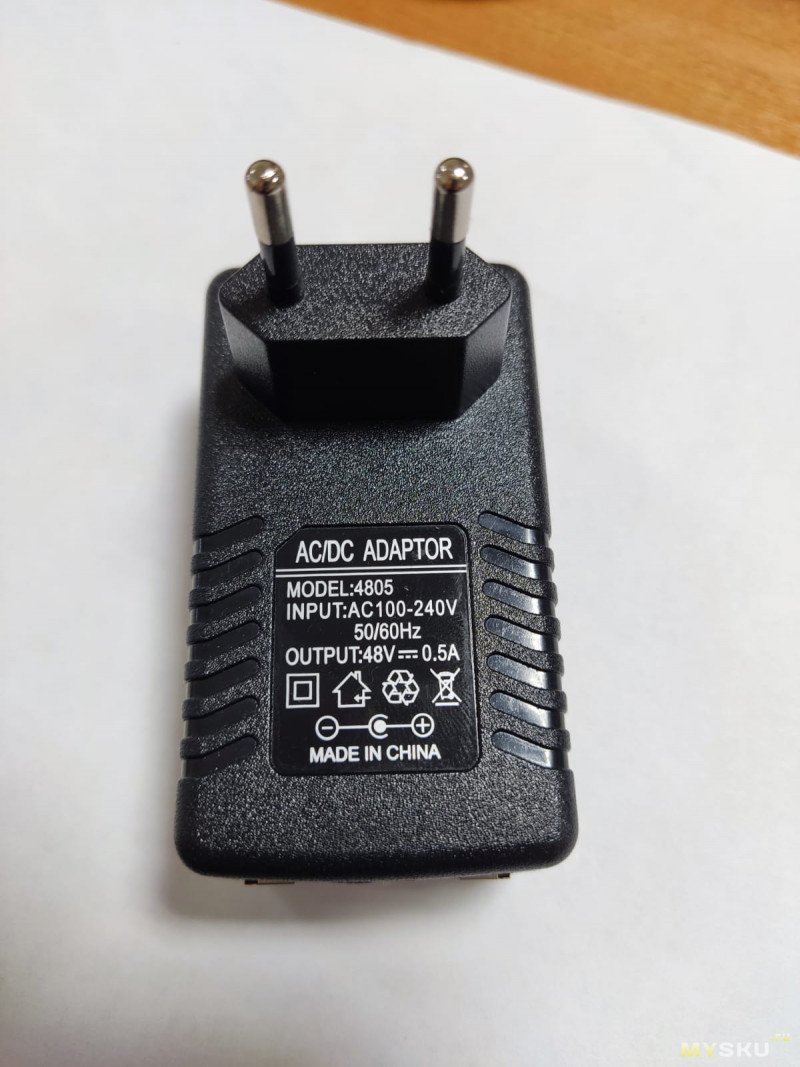

Адаптер POE инжектор 48 вольт (48В, 24Вт, 0.5A) для IP камер 802.3 af
- Цена: 258 рублей
- Перейти в магазин
Много занимаюсь видеонаблюеднием. Монтажом, обслуживанием, установкой. Иногда бывают места, куда приходить кабель, но не хочется ставить отдельный коммутатор. В этом случае помогают такие блоки.

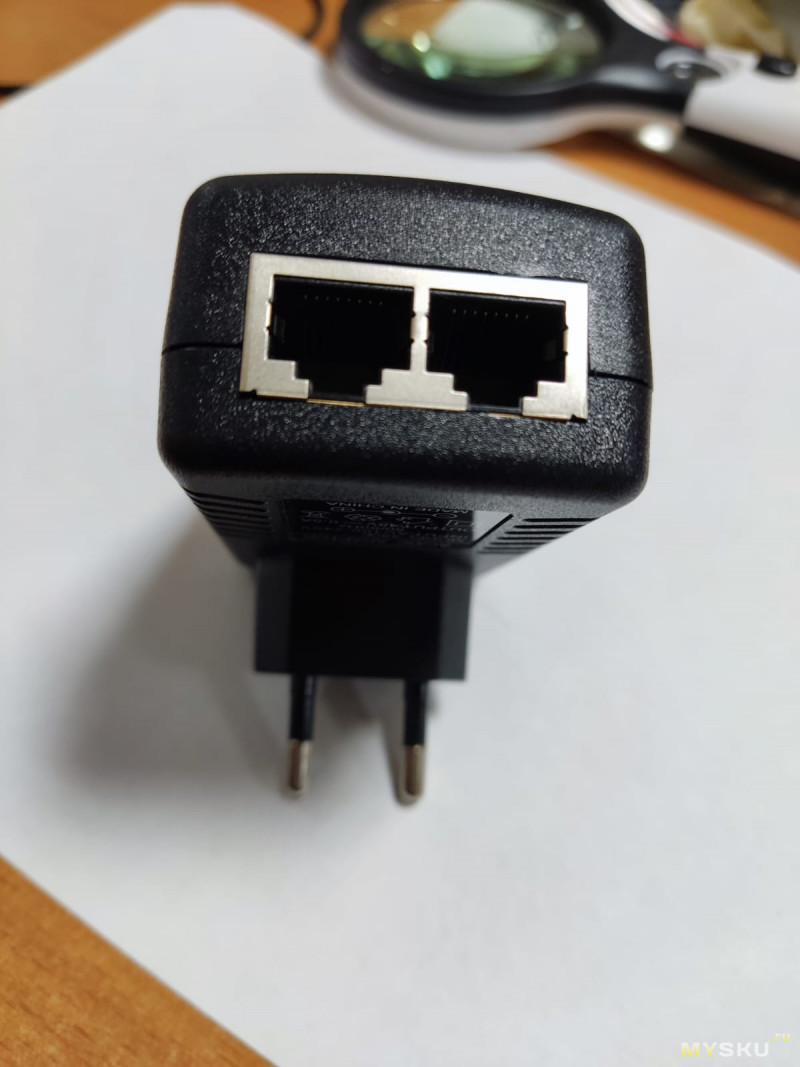

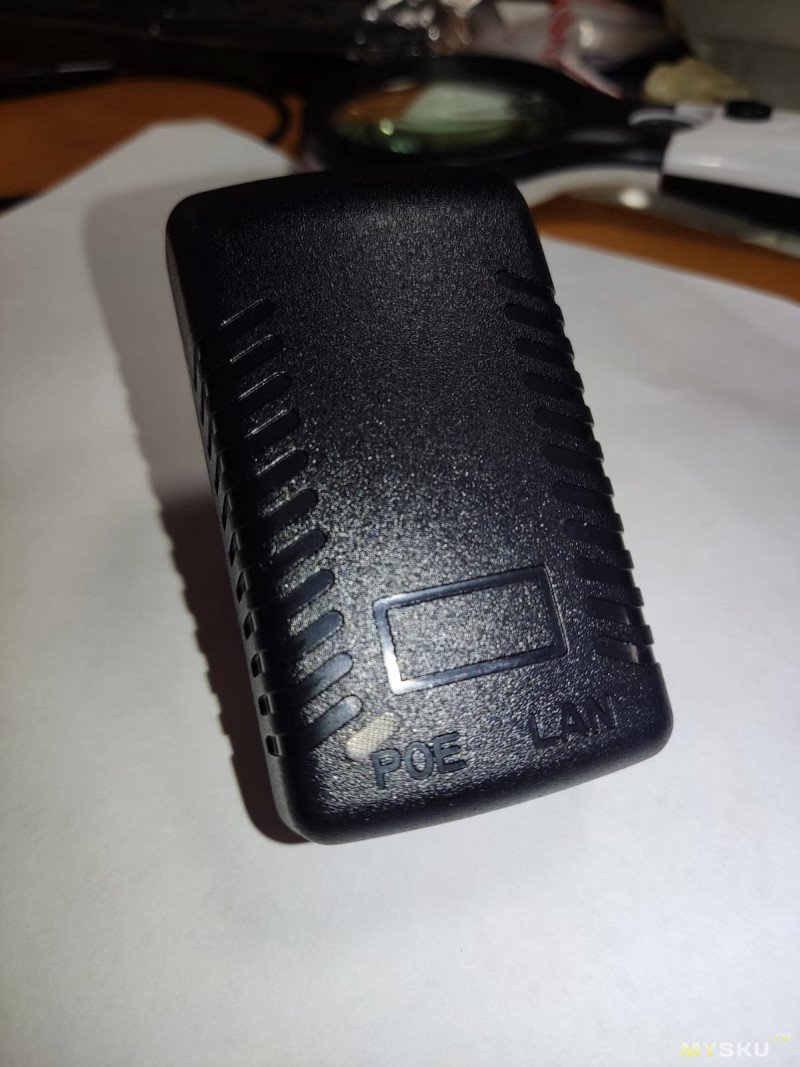

Как видно на фото два порта — один порт подписан POE, второй порт LAN. Сверху есть светодиод, сигнализирующий, что питание подается на порт POE.

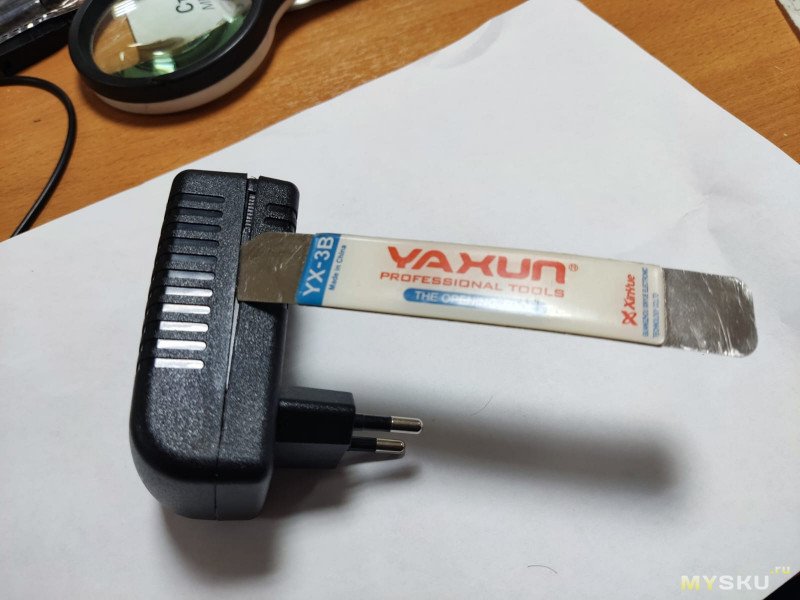

Корпус легко вскрывается при помощи лопатки. Собран просто на защелках.

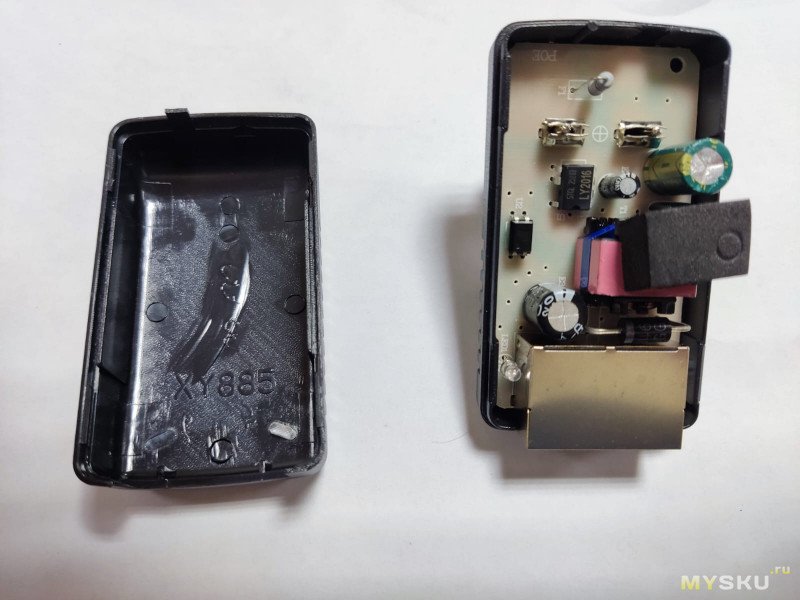

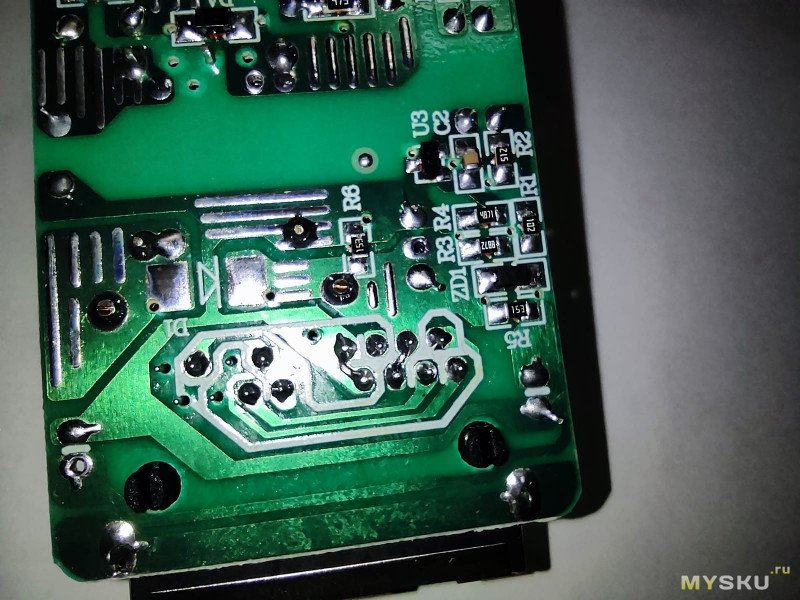

Немного фото внутренностей данного блока (по факту это просто блок питания на 48 вольт).

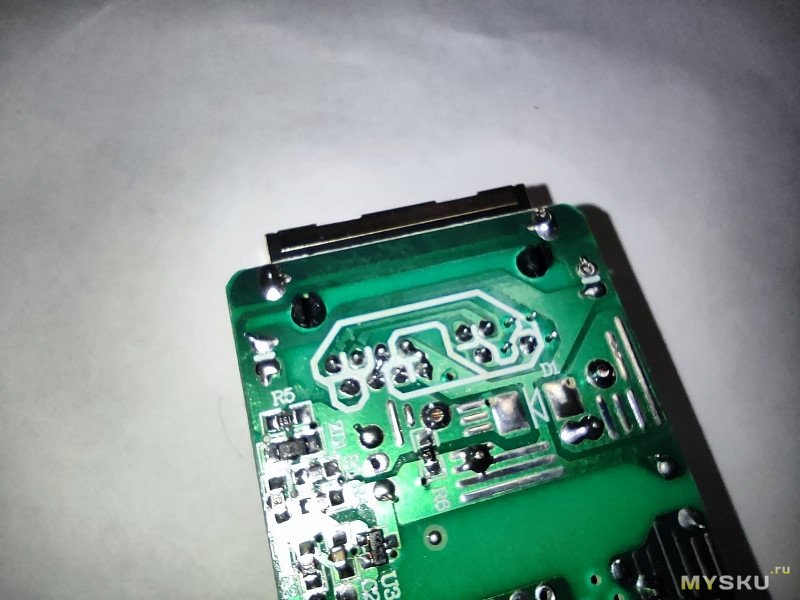

Почему мы же просто блок питания — спросите вы. Охотно отвечу — линии 1,2,3,6 напрямую соединены в обоих разъемах, а на линии 4,5 и 7,8 соответственно приходят +48 вольт и масса. В связи с вышеизложенным использовать можно только в сетях 100 и 10 мегабит.
Вывод — решение рабочее, но только для сетей 100 и 10 мегабит, и только с использованием четырех парного кабеля.
P.S. И камера подключаемая к такому инжектору также олжна поддерживать прием питания по этому стандарту.
| +83 |
3173
68
|
По размеру трансформатора ватт 5, ну 7 в прыжке. 24Вт — это
фантастикамаркетинг(((
Плюс, конечно
у нас отменаПросто замкнуты? Ладно бы через конденсатор на корпус… ИМХО, это от синфазных помех. Но и TL-SG108 не самый дешевый коммутатор
Такой вариант нашел, пишут что держит гигабитную сеть
https://www.ozon.ru/product/poe-inzhektor-48v-0-5a-s-kabelem-30sm-setevoy-adapter-dlya-videonablyudeniya-tochek-dostupa-1837432970

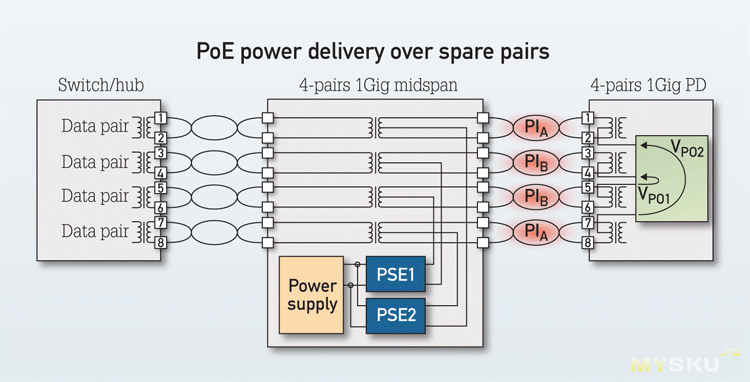

Питание передается по свободным парам (4,5 и 7,8).
Используется в большинстве внешних PoE-инжекторов.
48 вольт подается на линию постоянно, а не как в нормальном POE (где только при подключении устройства). Ну и защит от КЗ и т.д. нет, может и пожаром закончиться его работа.
У пары блоков была просто дичь, камера, телефон по питанию стартует, а сеть не видит. При замерах линий показывало сопротивление около 0 Ом, решил просто, навесил поверх дорог между разъемами мгтф свитый попарно.
А вообще по хорошему в случае с запитыванием не по стандартам, а пассивным пое надо задумываться о защите при том же КЗ, т.к по идее в нормальных PSE (то бишь источниках в виде например свитчей) должна стоять защита на каждом порту, которая не даст превысить определенный стандартами ток, рассчитанный для сечения витой пары, а в колхозном пассивном пое можно и 20А БП на 100 м линию например повесить и дальше при коротыше на конце линии полиэтиленовая изоляция на жилах весело и с огоньком слезет и загорится.

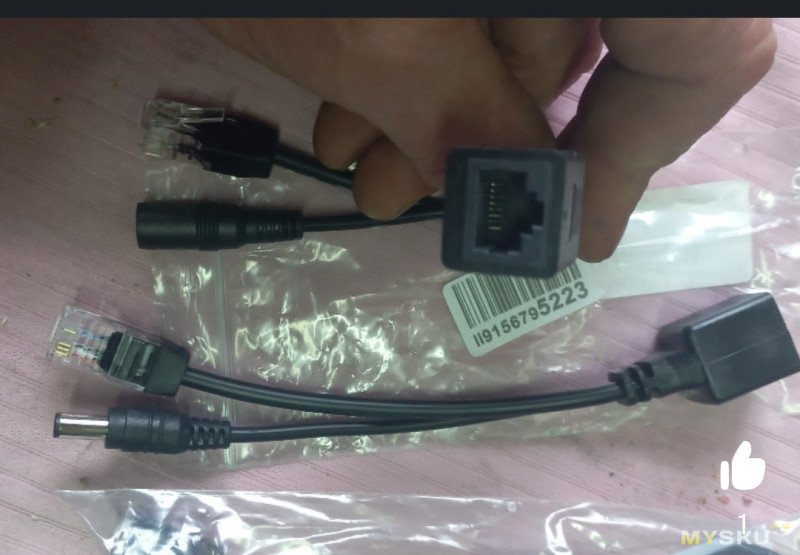

А по поводу красоты- вообще те же камеры можно вообще красиво переделать, заюзав хвостики такого плана, чтобы напрямую через герметичный разъем езернет с питанием завести
mysku.club/blog/aliexpress/90444.html
Но есть ли особый смысл так заморачиваться? Учитывая что оборудование под полноценное пое не сказать что особо дороже выйдет колхоза- модуль poe внутри тех же камер зачастую всего рублей 200-300 добавляет к цене, да и POE свитчей с полноценным пое нынче полно с любым ценником. А еще китайцы нынче зачастую кроме Alternative B еще умеют и Alternative A поддерживать, как в потребителях, так и в свитчах (реально, даже свитчи 4+2 за тысячу р уже зачастую умеют такое). А поддержка Alternative A для тех же камер это удобная и полезная тема, тогда можно на одну витуху посадить сразу пару камер, просто пассивно разделив пары у витухи (есть как готовые разветвители, так и можно колхозными методами разветвить). Хоть это и не совсем по стандарту.
Другое дело что 48В менее удобно резервировать, чем 12В. Да и понятное дело что лишние преобразования. Зато меньше потери в линии и наличие защит в стандарте
С пассивными инжекторами гораздо удобнее, ничего лишнего. Обжал коннектор, воткнул в адаптер. в Rj45 обжаты все пары, у адаптера «хвосты» мягче чем оболочка уличной Utp, разьемы закрыты. Вобщем преимуществ больше. А стоимость и не такая уж запредельная. Оплачивает заказчик. Да и для себя не жалко даже 500 рублей за пару.
Есть подобные для аналоговых камер, под них монтируем кабель utp. Забыл уже что такое коаксиальный кабель.
«Охотно отвечу — линии 1,2,3,6 напрямую соединены в обоих разъемах, а на линии 4,5 и 7,8'
А теперь расскажите мне про пассив пое где тоже 4 контакта-две пары и как по Ним одновременно идёт питание и дата.
