Всем привет.
Представляю вам визуализатор повреждения оптического кабеля от компании UNI-TREND.
Лёгкая расчленёнка присутствует.
Совсем недавно я писал обзор
на визуализатор повреждений AUA.
Тогда я работал в компании, которая предоставляет доступ в Интернет по всей РФ, и благодаря этому привычка покупать за свой счёт удобный инструмент на работу осталась.
Фонарик из предыдущего обзора был надёжным инструментом, который к сожалению вышел из строя от разряда статического электричества при передаче из рук в руки.
Инструмент используется для быстрой диагностики оптического кабеля.
К этому «фонарику» присматривался давно, и неожиданно в Citilink оказалась лучшая цена.
А по срокам доставки — похоже что товар доставлялся из Китая.
Поставляется в картонной коробке, внутри VFL, инструкция и кабель USB A — USB micro.

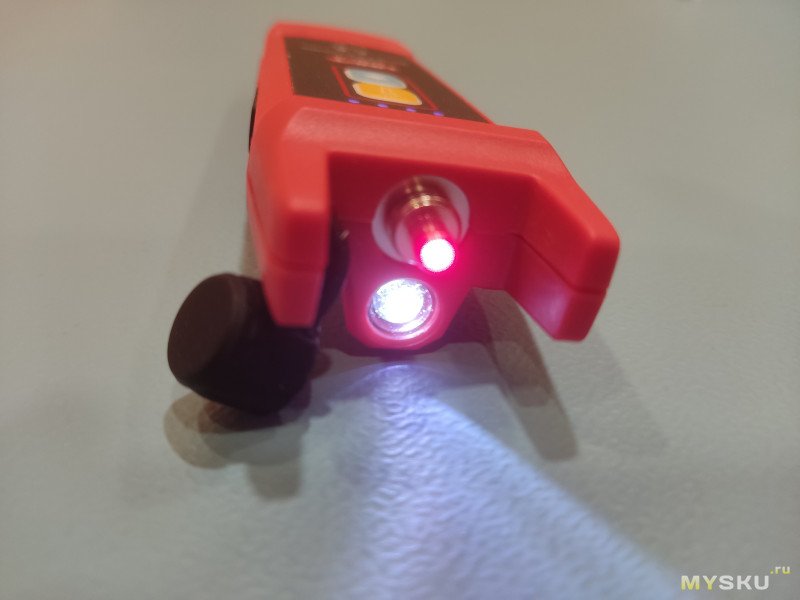

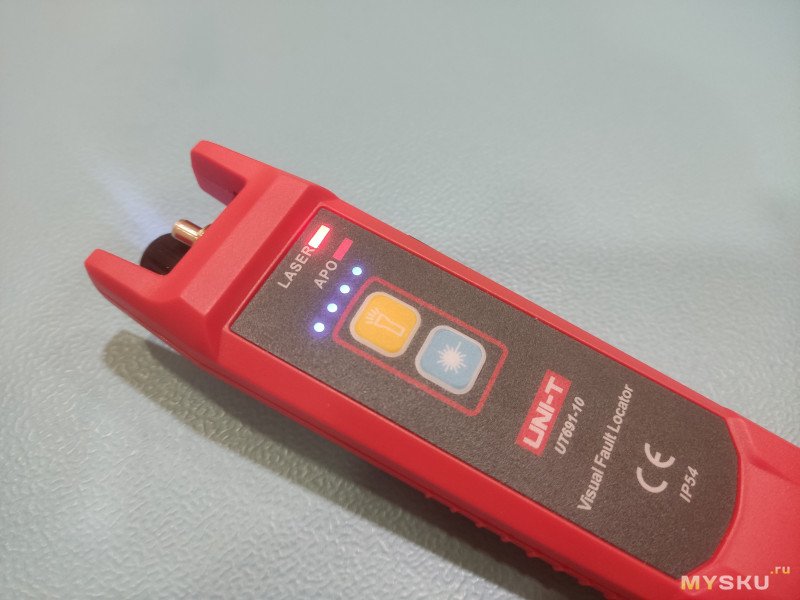

Имеет 2 кнопки — включение лазера и обычного фонарика, 4 точки — индикатор заряда
1 нажатие — включение.
2 нажатие — диод моргает.
3 нажатие — выключение.
Удержание более 2 секунд — отключение функции авто отключения (индикатор APO гаснет).
Для поиска повреждения оптического кабеля его разъём вставляется в гнездо VFL.
Если кабель исправен, должен ярко светиться только второй его конец.
Для демонстрации работы я взял пигтейл.

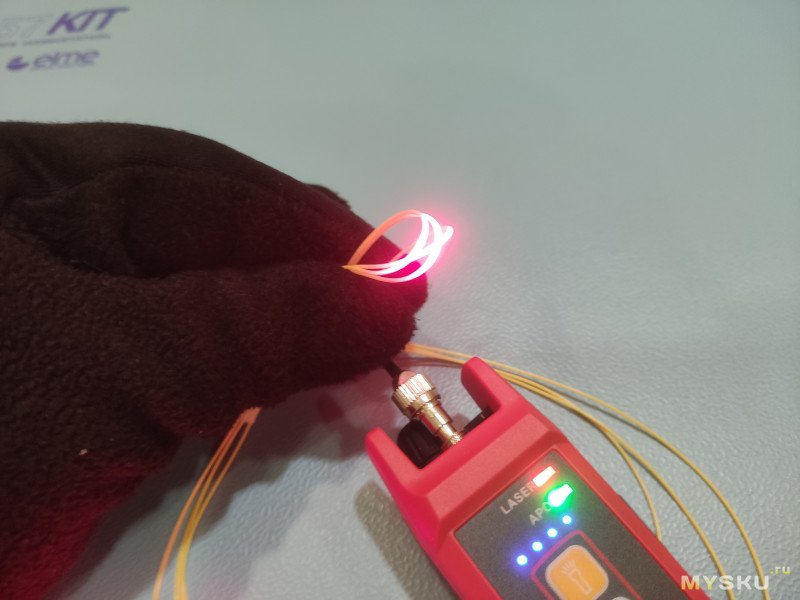

При сгибании кабеля он начинает светиться — это используется для поиска кабеля в пучке.

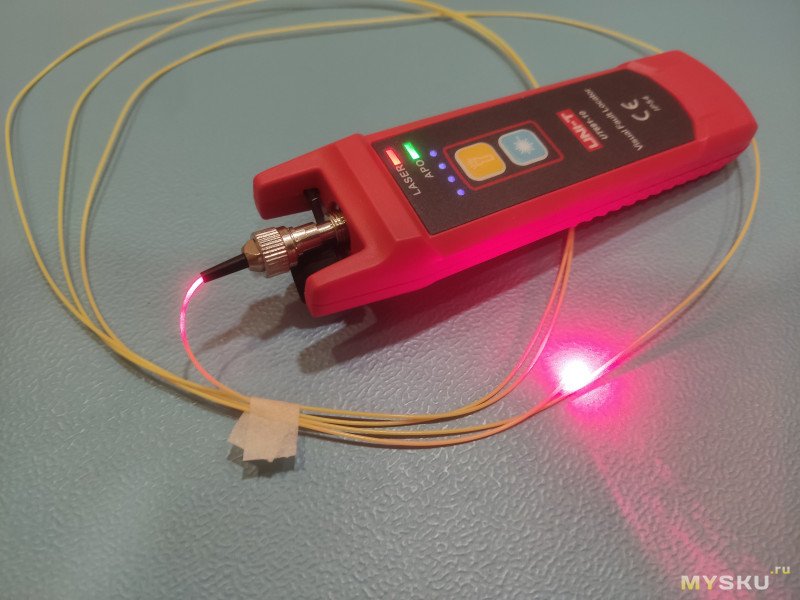

А теперь я согнул кабель так, что световод сломался.
Ярко светится место повреждения.
VFL совместим с коннекторами SC/FC/ST.

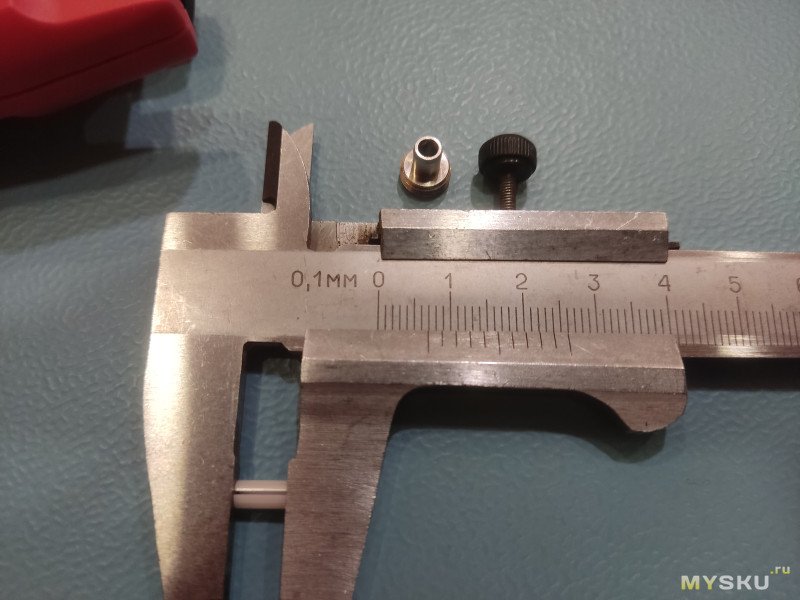

Для кабелей с разъёмом LC продаются переходники.
Перчатка размера L
Плюсы:
Известная фирма.
Качественный корпус.
Выступы на корпусе защитят оптический разъём при падении.

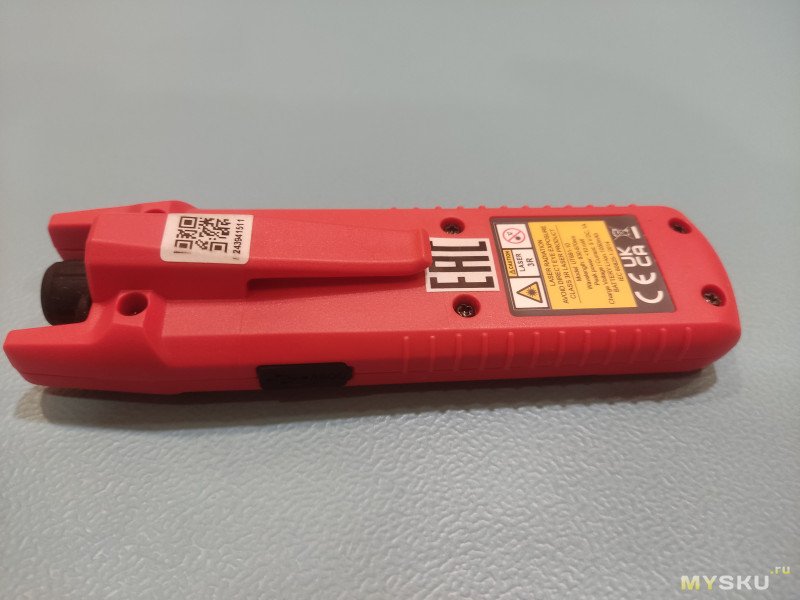

Имеется клипса для закрепления на одежде.
Для питания используется встроенный аккумулятор — не нужно покупать батарейки.
Минусы:
Нет сумки на пояс.
Для питания используется встроенный аккумулятор — нет возможности быстро его заменить.
Для зарядки используется разъём micro USB — почему не Type C?
Страница на сайте производителя
Представляю вам визуализатор повреждения оптического кабеля от компании UNI-TREND.
Лёгкая расчленёнка присутствует.
Совсем недавно я писал обзор
на визуализатор повреждений AUA.
Тогда я работал в компании, которая предоставляет доступ в Интернет по всей РФ, и благодаря этому привычка покупать за свой счёт удобный инструмент на работу осталась.
Фонарик из предыдущего обзора был надёжным инструментом, который к сожалению вышел из строя от разряда статического электричества при передаче из рук в руки.
Инструмент используется для быстрой диагностики оптического кабеля.
К этому «фонарику» присматривался давно, и неожиданно в Citilink оказалась лучшая цена.
А по срокам доставки — похоже что товар доставлялся из Китая.
Поставляется в картонной коробке, внутри VFL, инструкция и кабель USB A — USB micro.
Имеет 2 кнопки — включение лазера и обычного фонарика, 4 точки — индикатор заряда
1 нажатие — включение.
2 нажатие — диод моргает.
3 нажатие — выключение.
Удержание более 2 секунд — отключение функции авто отключения (индикатор APO гаснет).
Для поиска повреждения оптического кабеля его разъём вставляется в гнездо VFL.Если кабель исправен, должен ярко светиться только второй его конец.

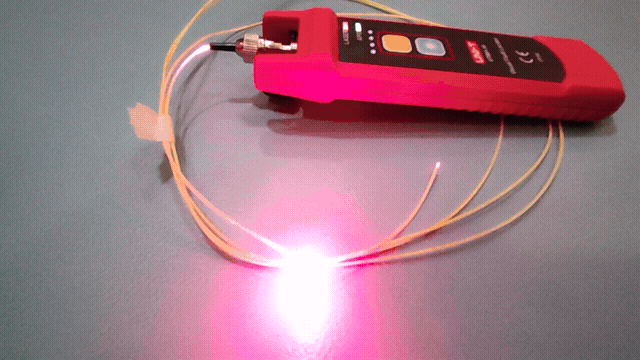

Для демонстрации работы я взял пигтейл.При сгибании кабеля он начинает светиться — это используется для поиска кабеля в пучке.

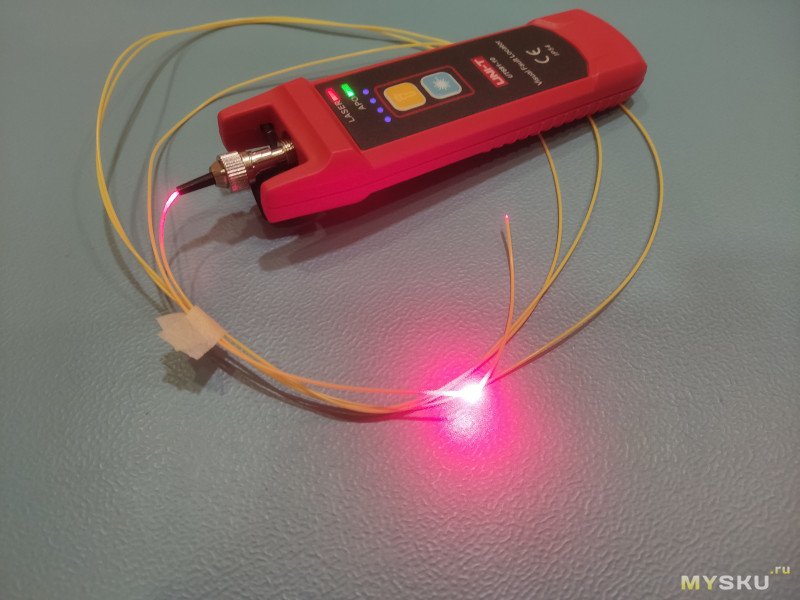

А теперь я согнул кабель так, что световод сломался.Ярко светится место повреждения.

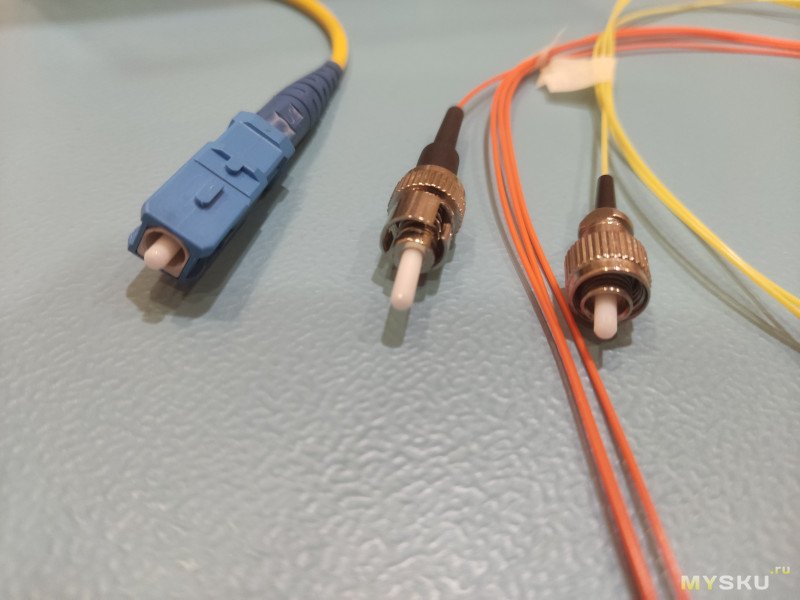

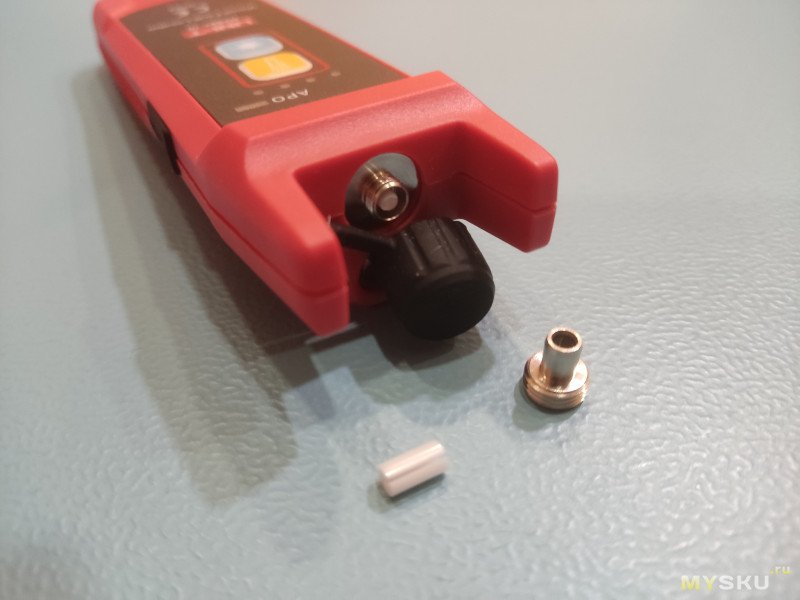

VFL совместим с коннекторами SC/FC/ST.Для кабелей с разъёмом LC продаются переходники.

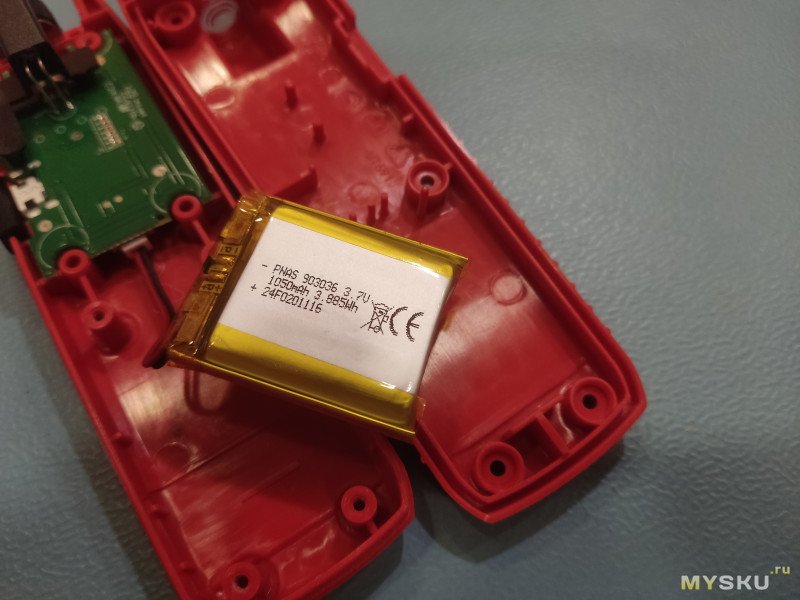

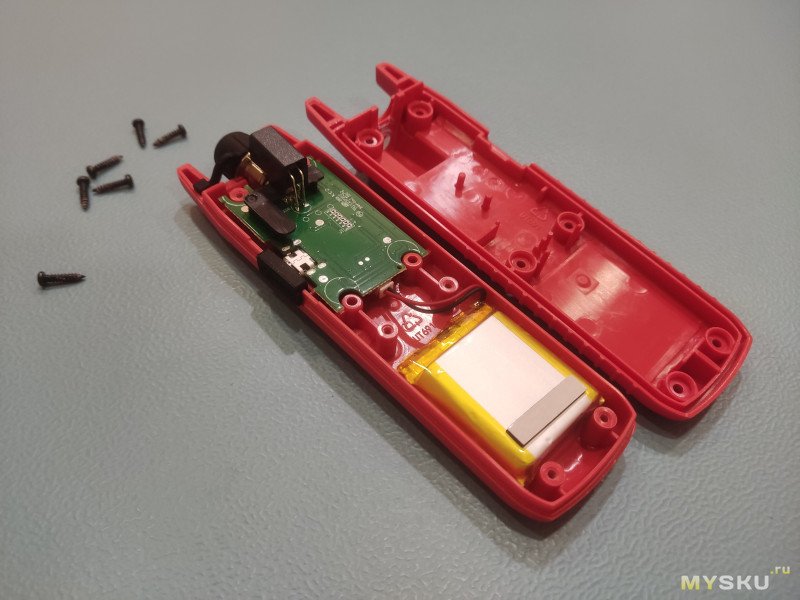

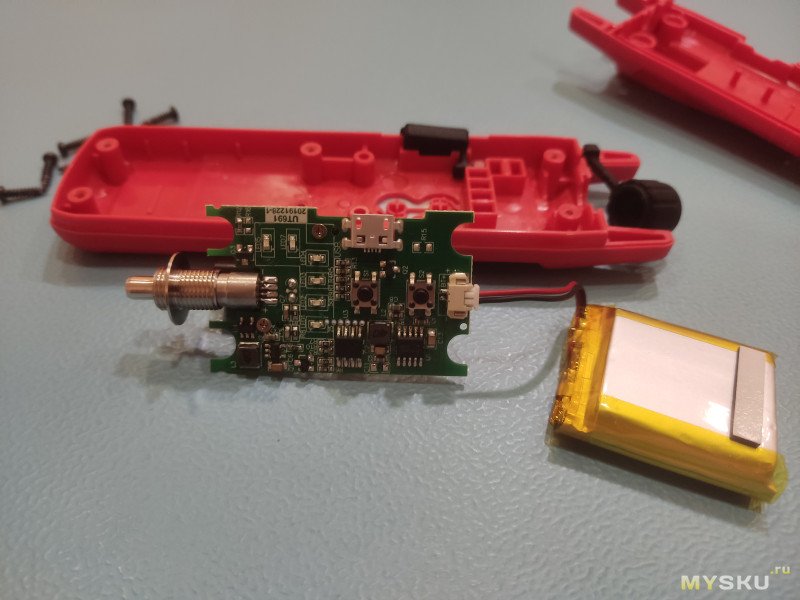

Расчленёночка

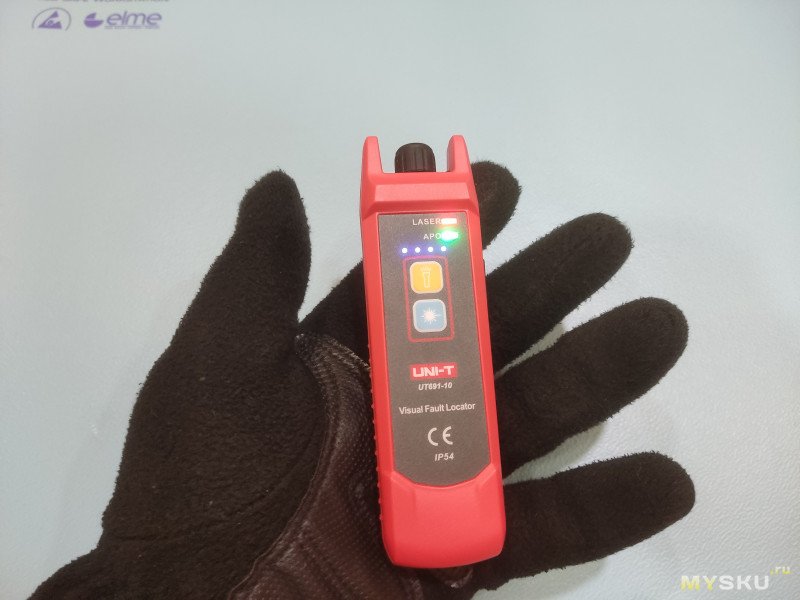

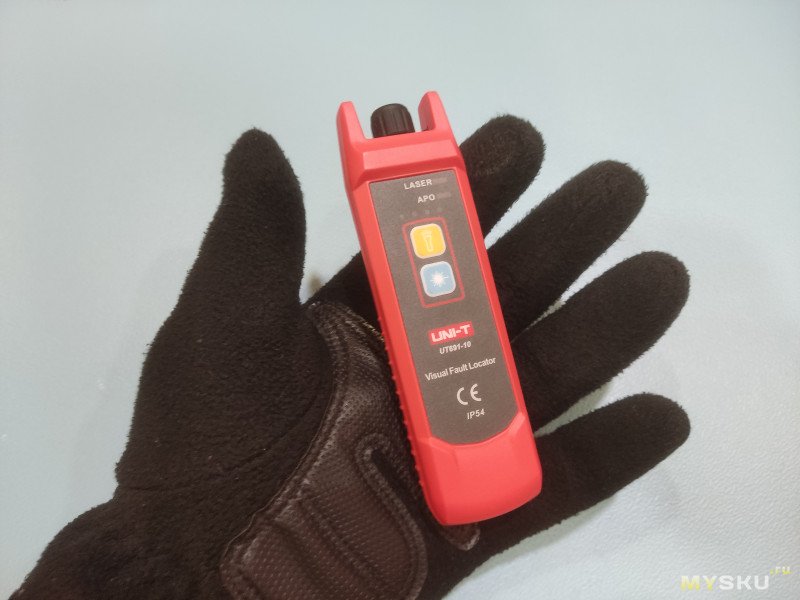

Перчатка размера L
Плюсы:
Известная фирма.
Качественный корпус.
Выступы на корпусе защитят оптический разъём при падении.
Имеется клипса для закрепления на одежде.
Для питания используется встроенный аккумулятор — не нужно покупать батарейки.
Минусы:
Нет сумки на пояс.
Для питания используется встроенный аккумулятор — нет возможности быстро его заменить.
Для зарядки используется разъём micro USB — почему не Type C?
Страница на сайте производителя
| +27 |
Фонарик Sofirn SP30A new 1100LM, укороченная версия фонарика с индикатором и USB зарядкой от Sofirn.
6531
36
|
| +52 |
6100
22
|
Самые обсуждаемые обзоры
| +77 |
6144
200
|
| +37 |
1821
52
|
| +121 |
959
48
|
Оффтоп. Не проще ли взять за похожие деньги что-то б/у на Авито от именитых брендов? Greenlee/Tempo выпускало большой ассортимент устройств для работы с оптикой. На Авито достаточно много их продукции в нормально состоянии.
А если вы работаете с волокном, вы не могли бы ответить на вопрос который меня давно мучает — я вижу на алиэкспрессе наборы что бы монтировать LC-разъёмы на мультимод без сварочника и вообще в домашних условиях. Оно может работать? Учитывая что там всех инструментов меньше чем на 100 евро…
Я в больших видел два варианта:
1) Ни черта не добьёшься кроме абсолютного минимума, и вообще жадные — тут приходится своё таскать, но вообще не надо там работать
2) Если объяснишь — купят что нужно, но это куча времени и усилий, а так — будешь обходиться рабочим минимумом, но без комфорта. При этом платят нормально и отношение нормальное — не обидно себе докупить что-то, но в принципе можно и официально всё сделать.
А вот по поводу наборов — поддерживаю, тоже интересно.
Так что на небольшие расстояния (примерно до пары тройки км вроде вполне рабочая технология) и при скоростях не в 100500 Гбит на волокно (но например 10 Гбит/с по дому, участку вполне должно завестись) вполне вроде можно обойтись и без сварочника, а только не самым кривым скалывателем (даже китайским), ну и инструментами для зачистки кабеля и волокна от оболочки и лака.
Единственное кроме все-таки более высоких величин затухания и переотражений в такой технологии есть один нюанс- слышал отзывы что иногда (особенно в недорогих «нонейм» быстрых соединителях) через несколько лет может высохнуть этот самый иммерсионный гель
По поводу «красного глаза» — все зависит от конкретных задач и максимальной длины линии на которое он бьёт, а здесь о мощности лазерного излучателя ни слова.
Начнем что поправим себе: Вовсе не на короткие расстояния одномодом
А название этим штукам: Singlemode Fixed Fiber Optic Attenuator — устройство для точного контроля оптической мощности в одномодовых оптоволоконных сетях (если в частности) и Fiber Optic Attenuators, аттенюатор оптический (если в целом)
Когда заказчик мыслит космическими масштабами настолько, что не может объяснить, что хочет и есть сомнения, что он понимает, что хочет, а работа будет оплачена используем такое:
www.fs.com/ru/products/151565.html
www.fs.com/ru/products/48517.html
Я всегда покупал готовые «патчкорды» (можно ли назвать патчкордом то, что длиной 10-15-20м?) и радовался, но тут мне стало надо через одну уже проложенную в стене гОрфру 16мм протянуть оптику и там крутой поворот, длинные LC-коннекторы не лезут даже если их пустить не параллельно а «паровозиком». Вот думаю, получится ли у меня поставить такие коннекторы самому без особого опыта и не подозрительно ли дёшево стоит резак для волокна за 30-40 евро с доставкой из Китая, получится ли с ним?
у вас будет возможность это попробовать сделать и переделать если результат вам не понравится.
Но если я таки соберусь, то напишу обзор на использованный инструмент сюда. С дурацким выводом: заработало или нет, потому что более точные характеристики результата мне померять будет нечем.
Но я считаю что если потери пакетов вообще есть на таких масштабах то это называется «не заработало» :)
(да, я понимаю, что можно попытаться влить в карточку 11 гигабит пакетов и потерять 10%, но я не про этот случай, я умею мерять bandwidth и pps правильно).
Есть СНТ которое не про котеджи, а про сады-огороды, четыре въезда. нужно на въездах повесить камеры.
Расстояние от мета где регистратор до камер — 150, 150, 500 и 800 метров. Сеть 100 мегабит достаточна.
Можно ли обойтись без сварки оптики, только «оконцовкой». На Ямаркете есть катушки по километру по божеской цене. какие нужны конвертеры? — такой набор подойдет?
Что ещё нужно?
По «быстрым» соединителям написал выше. Из дешевого китайского можете глянуть ассортимент у comptyco (у них впрочем сейчас и сварочники, причем полноценные, с 6 моторами, а не «канавочники» с 4 моторами теперь есть с ценником примерно от 30 тысяч- модели AI-5 либо более свежая A-5). По отзывам вполне себе рабочие, если конечно не ставить задач типа сварки кроссов на 48+ волокон и трасс по 100500 км.
FIBO
www.ozon.ru/seller/fibo-541179/?miniapp=seller_541179
Comptyco
www.ozon.ru/seller/comptyco-1168036/?miniapp=seller_1168036
www.ozon.ru/seller/comptyco-shop-1836087/?miniapp=seller_1836087
НАГ
shop.nag.ru
По поводу кабеля- тут надо смотреть и рассчитывать механические нагрузки на кабель- снеговая, ветровая, ну и плюс температурные колебания. Ну и как крепить будете- по столбам с определенным шагом, по заборам или же вообще под землей закапывать и отсюда уже и плясать по конструктиву и по механической прочности кабеля. У волс эксперт вроде есть калькулятор для расчета данного дела
vols.expert/
По производителям кабелей- сходу не вспомню, а так- например наг торгует, плюс заводы саранск оптика и инкаб например делают разные оптические кабеля, можете у них выбрать подходящий под задачу.
А так- например можете видео у Александра Бычкова посмотреть по монтажу ВОЛС
www.youtube.com/@Bacharus
А, и да, по кроссам и оптическим муфтам опять таки можете например как в наге посмотреть, так и например от связстройдетали (ССД)
ssd.ru
Кабель можно взять тот что для PON тянут по столбам, с одним волокном.
И придумать питание на столбе для камеры и конвертера.
Я не спец конечно, волокно у меня кусок остался от провайдера одноволоконный, коннекторы на озоне купил SC/UPC, протянул для камеры в огороде из дома в сарай метров 20.
Еще нужен стриппер, скалыватель, это на алике покупал.
