Короткие SATA кабели EN-Labs

Пообещал обзор кабеля SATA — исполняю.

Лёгкое пятничное чтиво, из-за прихотей календаря опубликованное в среду.

Кабели SATA — это то, что есть в большом количестве у любого IT-шника — их кладут в комплект к каждой материнской плате, к коробочным версиям HDD и ODD, SATA контроллерам, адаптерам и т.д. А т.к. при обычном использовании они не изнашиваются, не расходуются и не стареют, то просто накапливаются в коробке с компьютерным барахлом, как когда-то накапливались шлейфы IDE и FDD, провода питания от системных блоков, винтики и всякие заглушки от корпусов — вроде и не нужно и выкинуть жалко…
А если вдруг у кого-то их и нет, то можно попросить у знакомого компьютерщика или на работе в IT отделе. В крайнем случае просто купить — цены начинаются рублей от 50, а если поискать, то и дешевле.
Но всё это изобилие кабелей не отличается разнообразием — в комплект кладут некоторый стандартный кабель, в большинстве случаев длиной 50-70 см, которого хватает для корпуса практически любого размера. А если корпус небольшой, то излишки для красоты и лучшей вентиляции скручивают в колечки, пружинки, укладывают зигзагом…

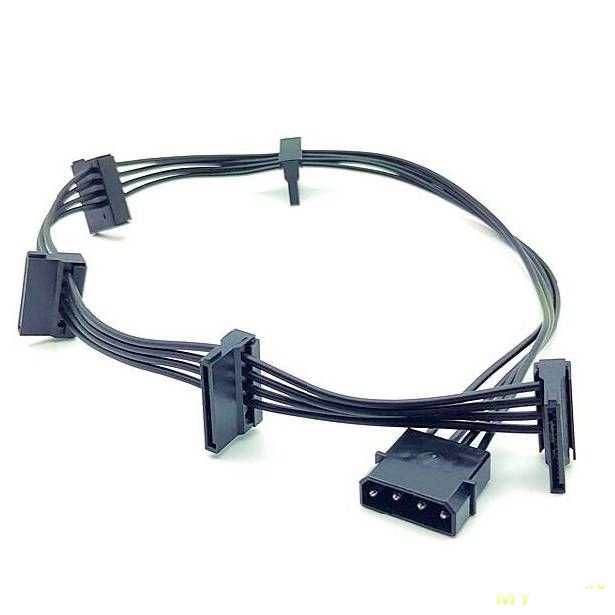

Вот и я, когда собирал дома NAS в компактном корпусе Fractal Design Node 304, попробовал сделать так же. Но меня ждало разочарование: 1. HDD было много, сначала 4 шт., а максимум до 8 (с учётом двух 2.5" на внешних сторонах боковых кронштейнов), 2. расстояние от разъёмов SATA на материнской плате до таковых на дисках было 10-15-20 см, и 3. нужны ещё и провода питания к каждому диску, так что получился жуткий клубок — не аккуратно, не надёжно, с плохой вентиляцией, а ещё и не разобрать, какой диск куда подключен. И если проблема с питанием быстро решилась парой таких кабелей:
то вот действительно короткие кабели SATA-data я нашёл не сразу — продавцы длину обычно вообще не указывали, либо предлагали стандартные 50-70 см, или же были указаны нужные мне 20 см с любимой оговоркой типа: «из-за ручного измерения длина может отличаться от указанного на картинке на ± километр», а в отзывах покупатели жаловались, что им присылали обычные 50 см.
В общем, когда я собирал свой NAS, это был единственный найденный мной вариант, где было гарантированно указано и подтверждено в отзывах, что присылают действительно нужной мне длины. Брал на Алиэкспресс, но сейчас там этого лота уже нет, так что нашёл аналогичные на Озоне, ссылку на которые и привёл в описании.
У этого же продавца есть варианты другой длины, цвета, типа.

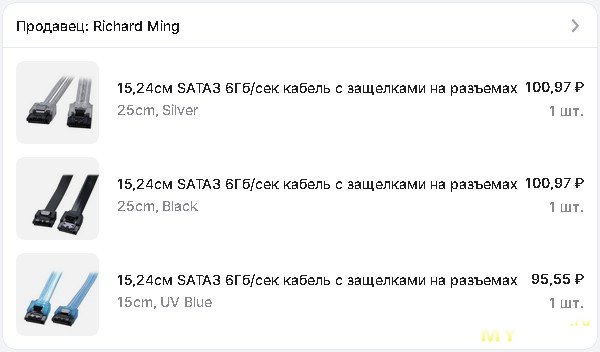

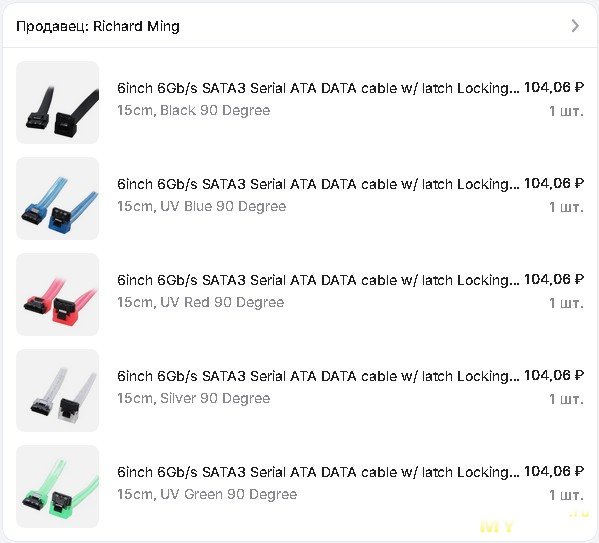

По другой заведённой на Алиэкспресс «традиции», стоимость доставки резко росла с количеством товара: если 1 штука доставляется бесплатно, 2-3 — за полцены от стоимости, то за 5 могут попросить сумму, превышающую цену товара. Поэтому я заказал двумя лотами, по одной штуке разных цветов, с прямым или угловым разъёмом и длиной 15 или 25 см, хотя изначально планировал купить все одинаковые. Оно оказалось и к лучшему — дальние от центра HDD удобнее было подключать угловыми, а центральные — прямыми, а разные цвета позволяли меньше путаться, каким кабелем что подключено, хоть это и не принципиально.

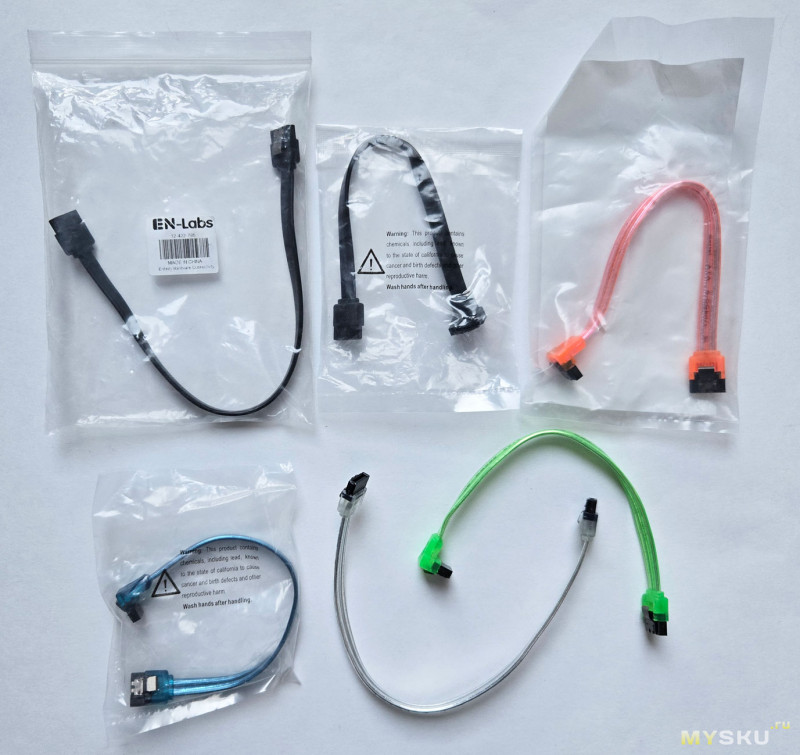

Вот 6 штук из купленных, некоторые пока ещё в пакетиках, причём пакетики разные, никакого единообразия:

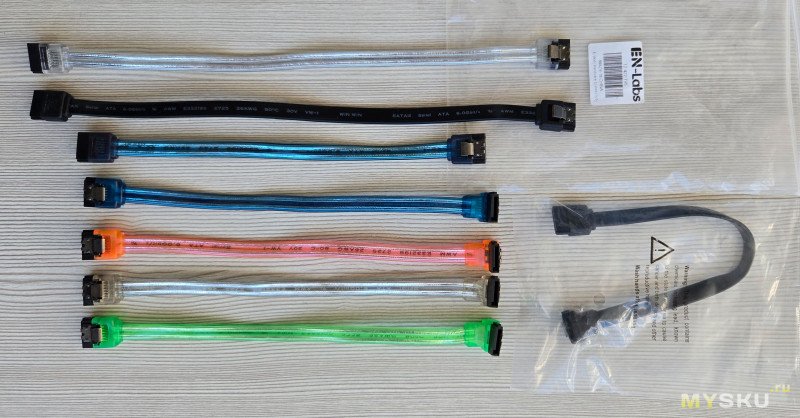

А вот групповое фото всех 8 штук:
Прям конфетки ;-)
Моддерам с прозрачными корпусами должны понравиться, если конечно найдётся, что ими подключать. Впрочем, SATA SSD пока ещё в ходу.

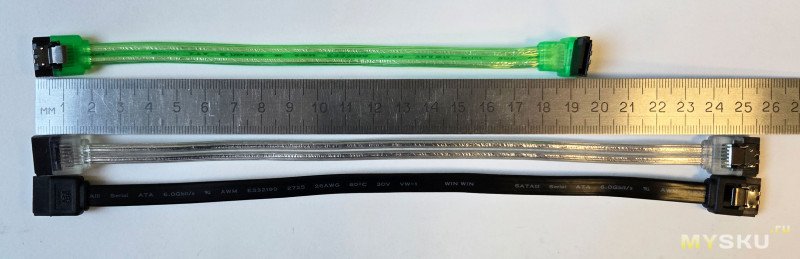

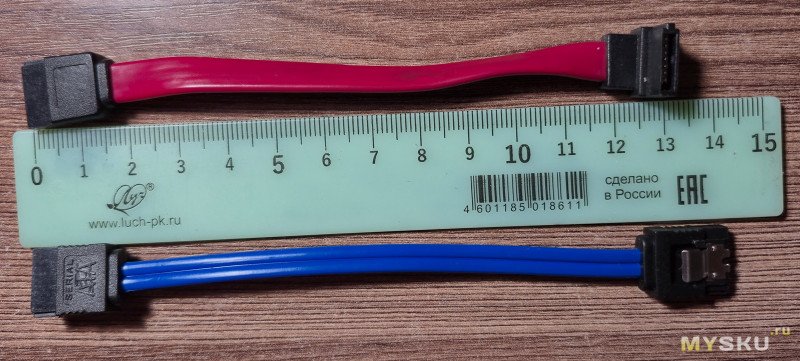

Самый важный для меня параметр — длина:
Если у обоих 25-см длина примерно соответствует обещанному, то все 15-см явно длиннее, скорее всего мне прислали 20-см. Ну хоть не 50 см…

Разъёмы SATA

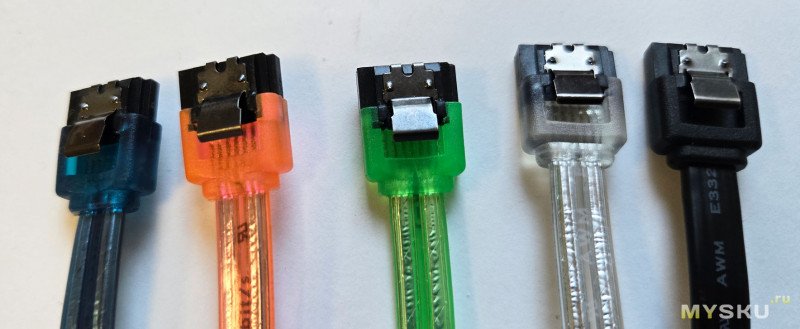

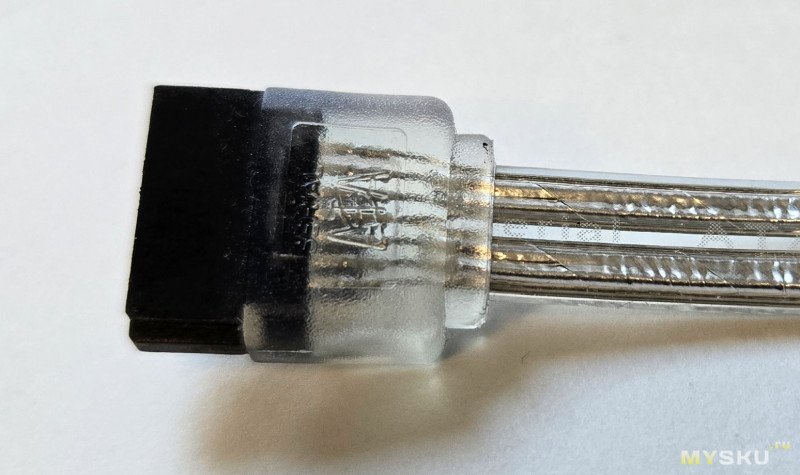

На одном конце у всех кабелей прямой разъём:

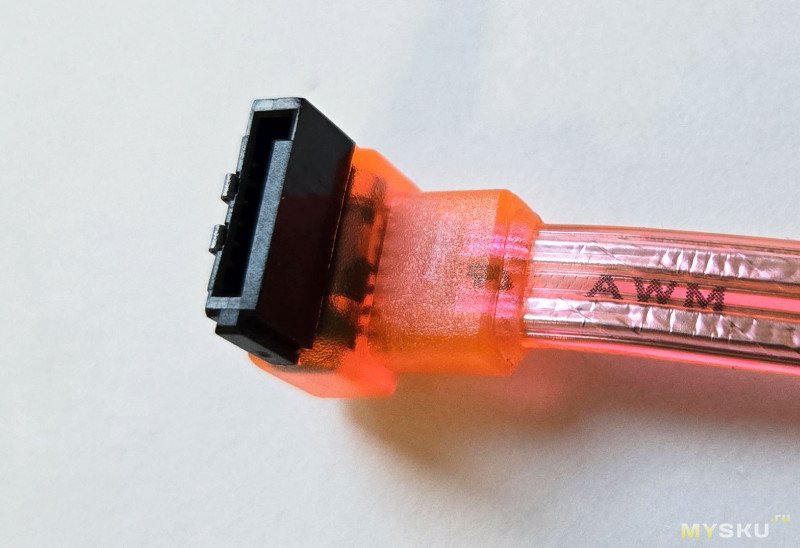

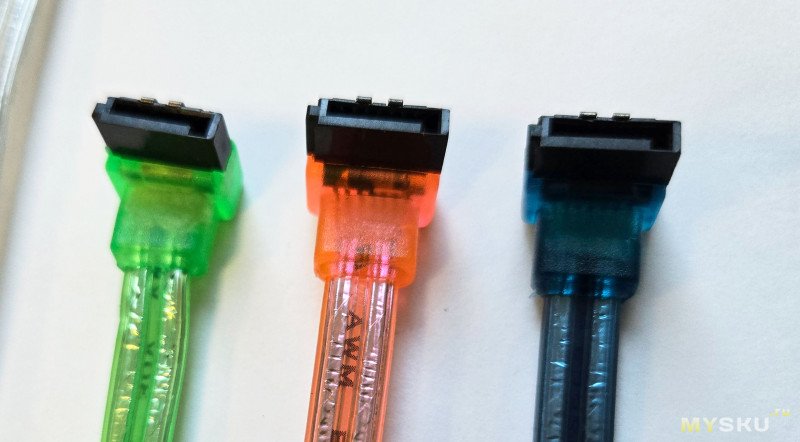

На втором, у тех что заказывал, Г-образный:

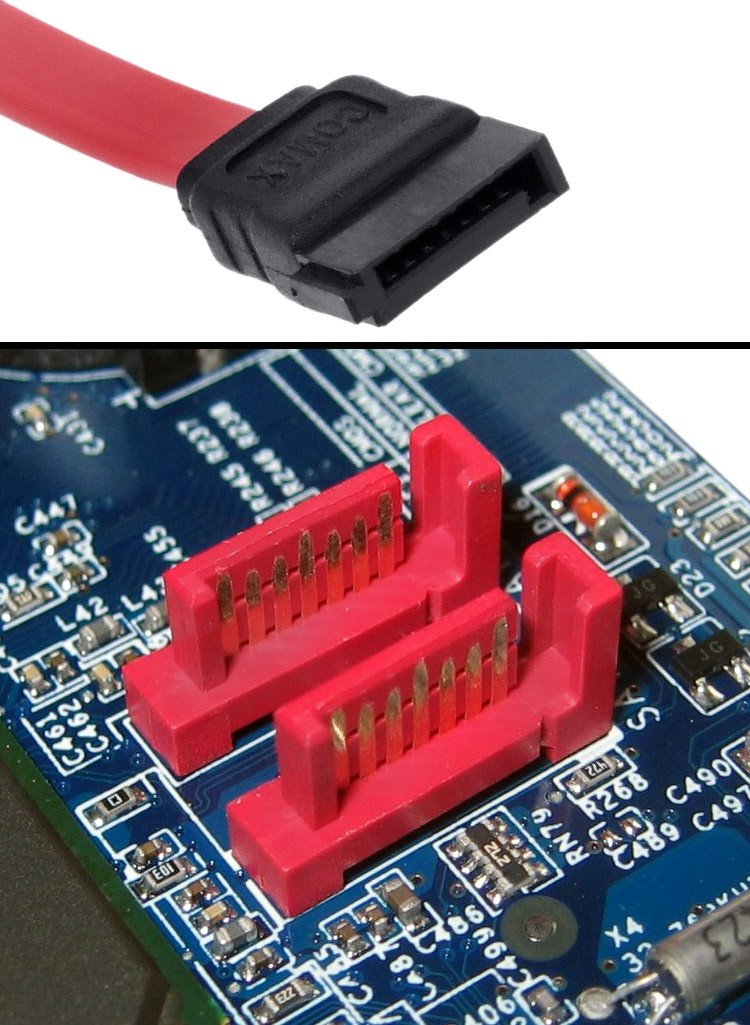

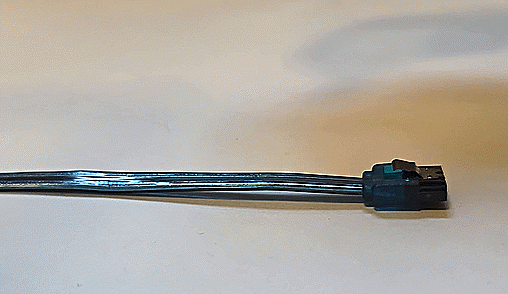

Все разъёмы оснащены металлической защёлкой-фиксатором, предотвращающей случайное отсоединение кабеля, если ответное гнездо предусматривает это. Так было не всегда, изначально, года примерно до 2006, разъёмы держались только на трении.

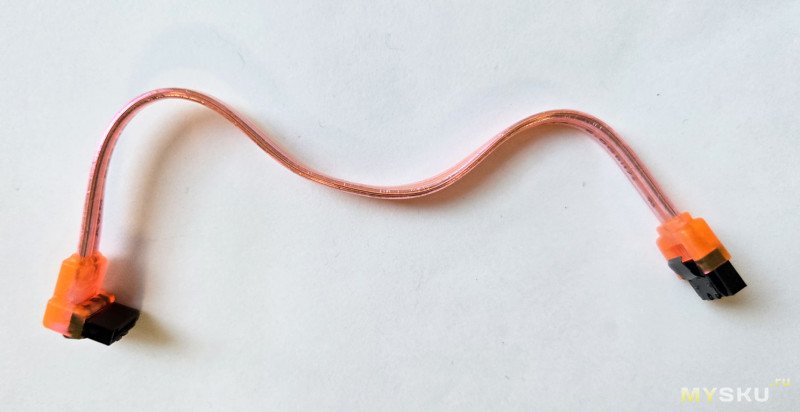

Все кабели достаточно хорошо держат придаваемую им форму:
Это хорошо, т.к. они не пытаются распрямиться, чтобы после сборки и закручивания корпуса непременно попасть в вентилятор и начать мерзко трещать ;-).

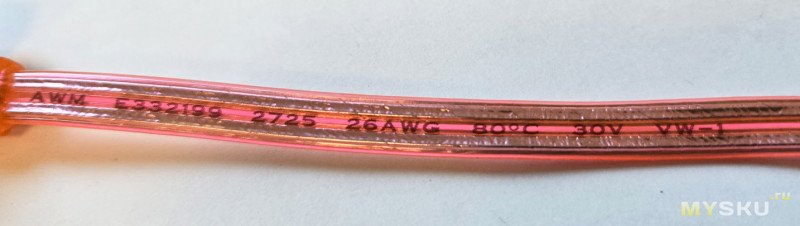

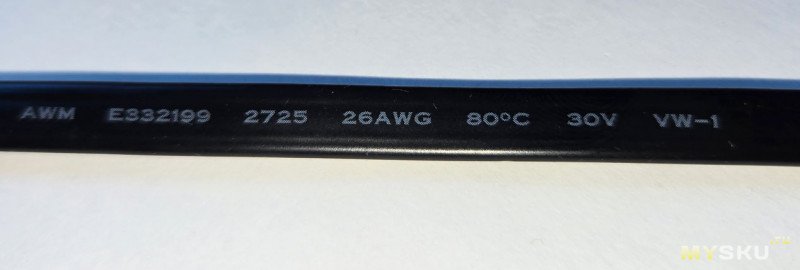

Маркировка на кабелях:

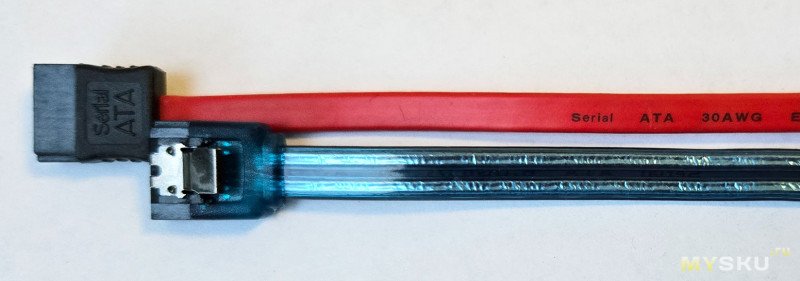

Калибр 26AWG, что хорошо, т.к. чем больше сечение жил в кабеле, тем меньше их сопротивление. Идеальный кабель — максимального диаметра и минимальной длины ;-) Более толстые я встречал только у eSATA, а вот более тонкие попадаются в комплекте с какими-нибудь железками подвальных производителей. Вот в сравнении с кабелем 30AWG:

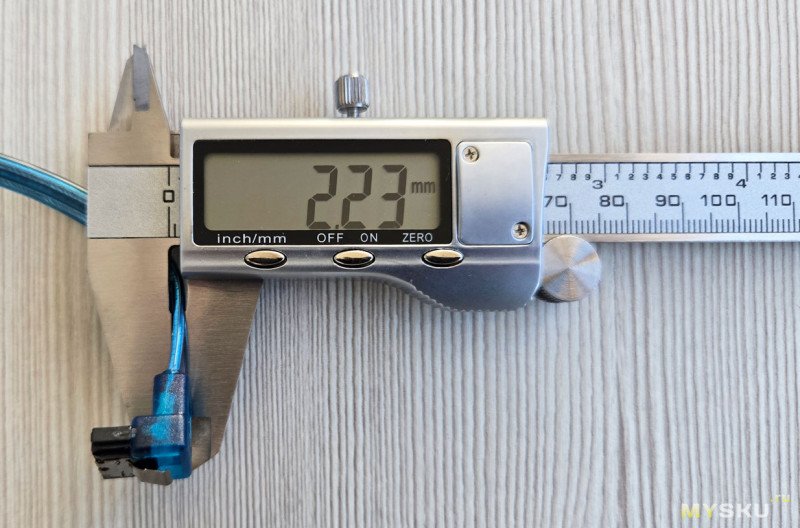

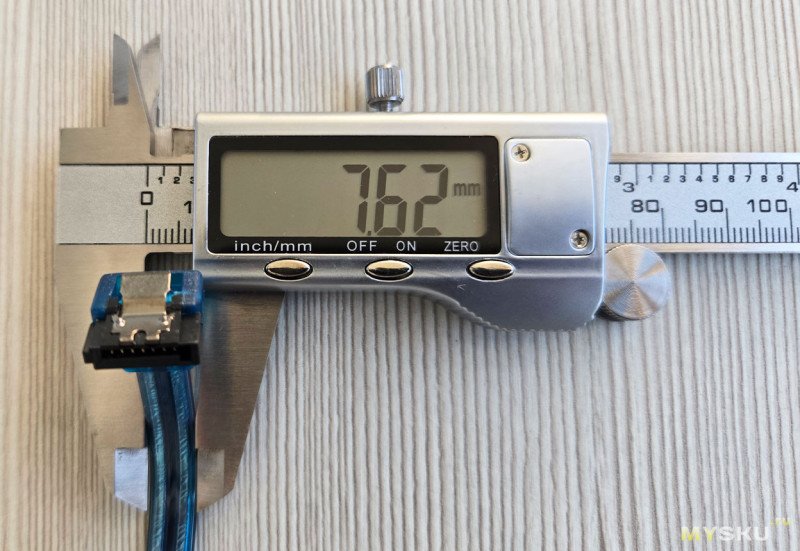

Размеры:
Кабель не магнитится, за исключением металлических фиксаторов:

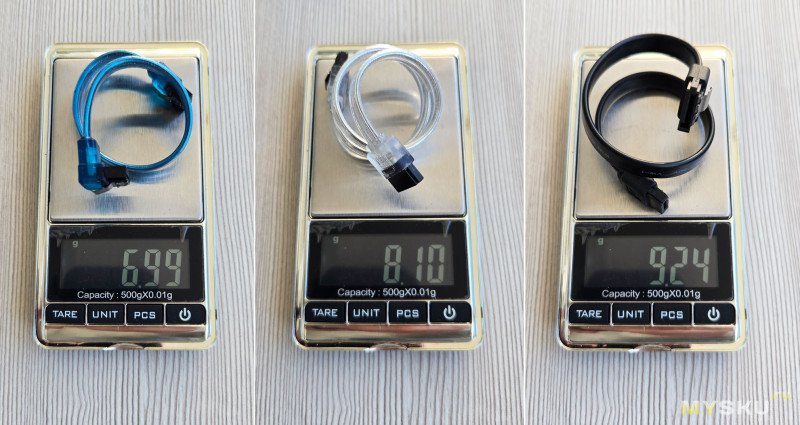

Вес 15(20?) см варианта, 25 см цветного и 25 см чёрного:
У цветных кабелей через прозрачную изоляцию видно внутреннее устройство. Всего 8 жил: 4 жилы для двух пар, каждая из которых в своём экране — одна пара служит для передачи данных, вторая для приёма; и 4 жилы земли, причём две средних сходятся вместе к центральному контакту разъёма:

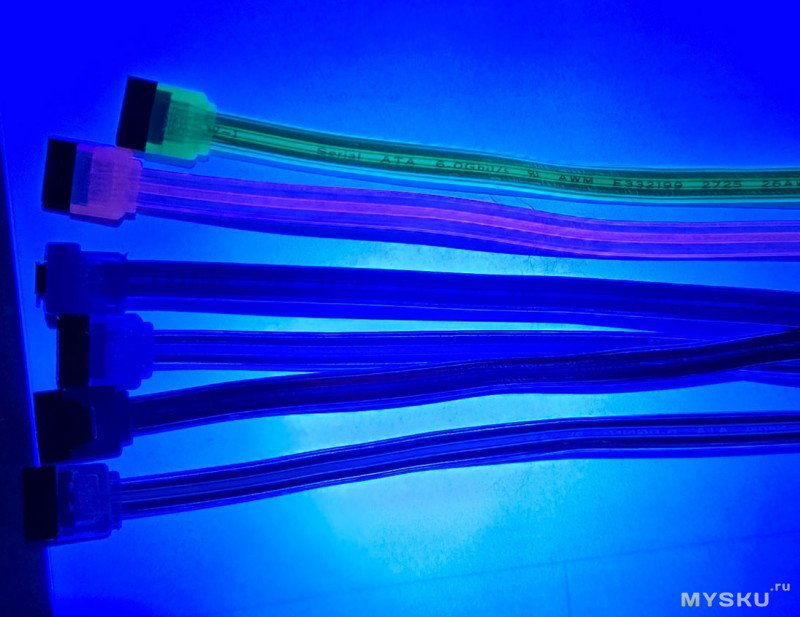

Поскольку у розового, голубого и зелёного вариантов была пометка — UV, т.е. ultraviolet, я проверил кабели в свете мощного 365 нм ультрафиолетового фонарика:
К сожалению, никакого особенного свечения от них нет, т.е. UV — это не более, чем намёк на их кислотный цвет.

Далее кабели были переданы шеф-повару для анализа их гастрономических свойств:
К сожалению, я ещё не совсем точно научился понимать её речь, но общий смысл таков: «Грызть можно!» Как мы можем видеть, самый вкусный — синий.



Выводы
В итоге можно сказать, что это красивые, качественные, симпатичные, надёжные кабели с уникальным набором характеристик. Впрочем, как и практически любой другой самый дешёвый кабель в закрытом корпусе.
Пара минусов:
А ещё короче нет? Мне в неттоп нужен сантиметров 10 максимум. Кусачки, паяльник и синюю изоленту не предлагать. Да и весёленькую подсветочку в них давно пора бы уже добавить.

P.S.
По отзывам читателей добавил два пункта:
1. В магазине нет варианта кабеля, загнутого в противоположную сторону, это может быть важно.

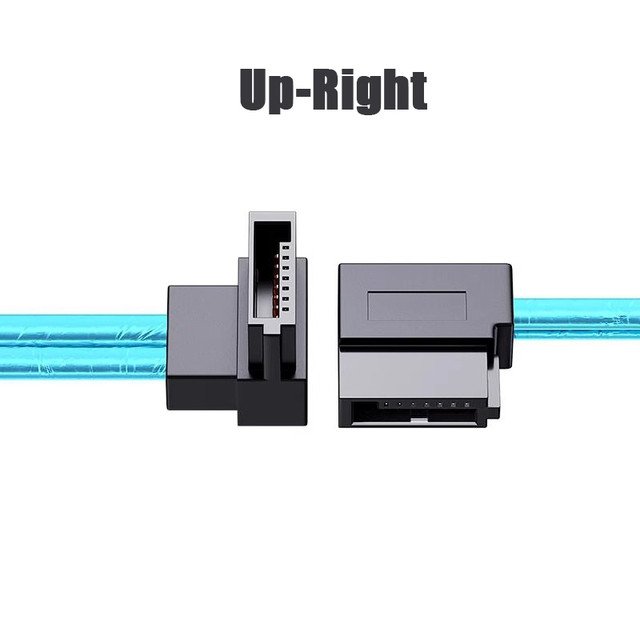

2. Estranged подсказал ссылку на лот, где можно найти, наверное, любой вариант — загнутый не только «вверх» или «вниз», но и в стороны, причём на обоих концах кабеля. Всего 15 вариантов, например такой:
и при этом ещё каждый из них пяти вариантов длины: 10, 15, 20, 30 и 40 см.
