Разъемы mini-iso для магнитолы. Внедряем AUX в магнитолу от старого мерседеса

Иногда установка нештатной магнитолы во-первых выглядит как лютый колхоз, а во-вторых еще и качество звука ни разу не улучшает. А удобства и подключения к телефону хочется. Попробуем внедрить линейный вход (AUX) в магнитолу от старого мерседеса.

Саму магнитолу я купил на местной онлайн-барахолке за какие-то копейки. Код был неизвестен. Фигня какая, сказал сам себе я, и смело бросился подключать X-prog к контактам процессора (а тут стоит моторола, как выяснилось — с защитой, и код лежит в ней). X-prog сказал что процессор не откликается. Но кое-что ему всё же удалось сделать — а именно заставить процессор подумать что его читают и успешно активировать защиту, забив епромку FF-ками. После отключения программатора и сборки магнитолы она радостно сообщила что у нас error 1 и немного погрустневший Дядя Сэм пошел искать дамп и собирать motorola cracker из овна и палок, что и следовало на самом деле сделать с самого начала. Программатор был успешно собран, чужой дамп залит, магнитола успешно запустилась.

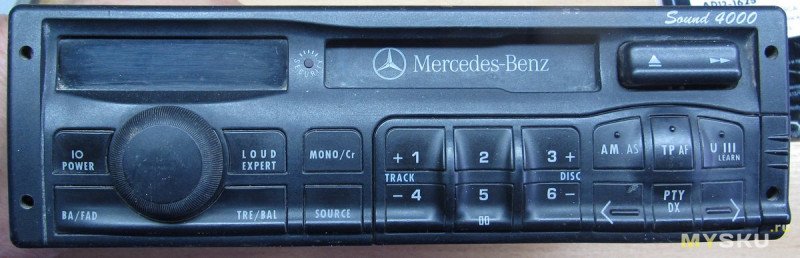

Выглядит красавица вот так

А теперь — к предмету обзора. Я понятия не имею будет ли данный адаптер работать на штатном месте, мне нужен был просто разъем mini-iso для магнитолы, можно с проводами и контактами.

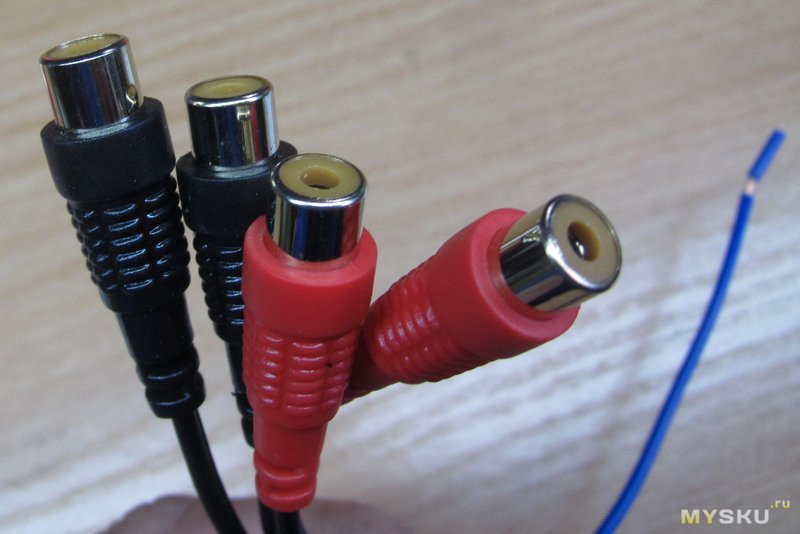

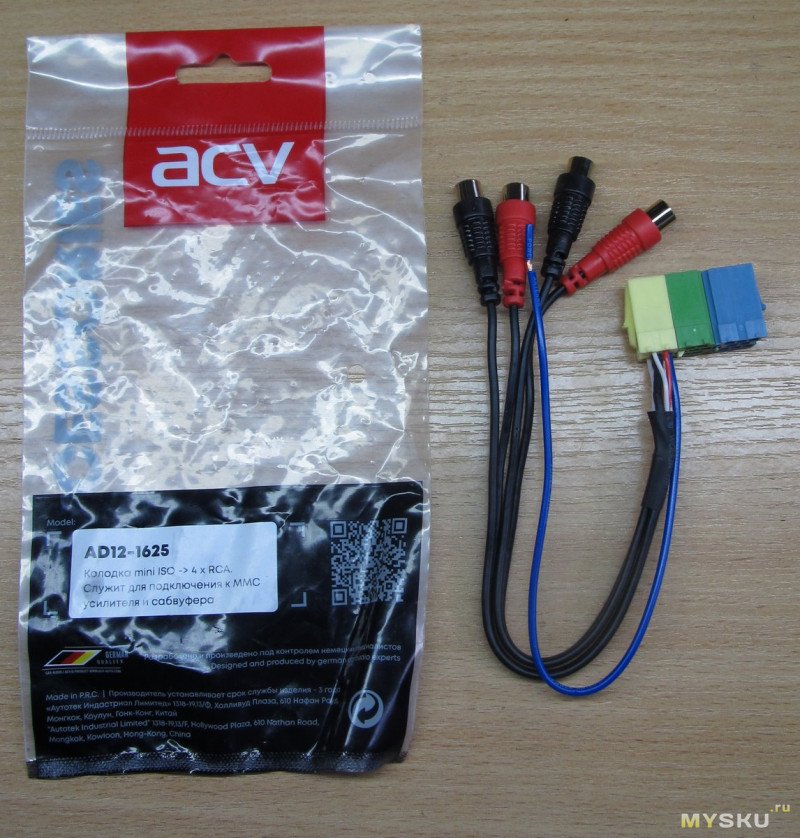

Внешний вид:

Распиновка. На синий провод судя по всему магнитола подает управляющий плюс при включении, а на тюльпанах появляется сигнал для 4 каналов усилителя.

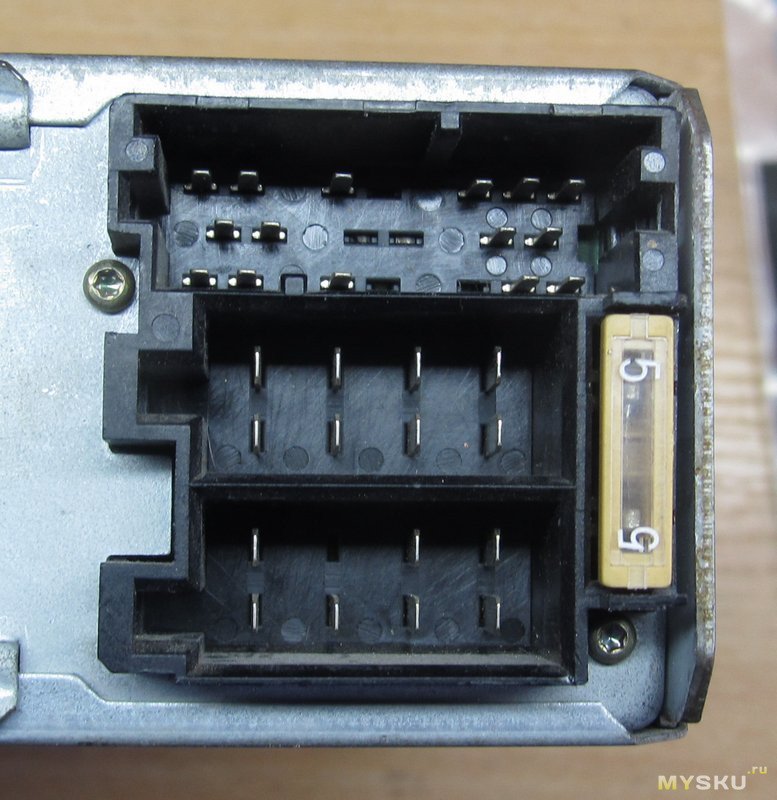

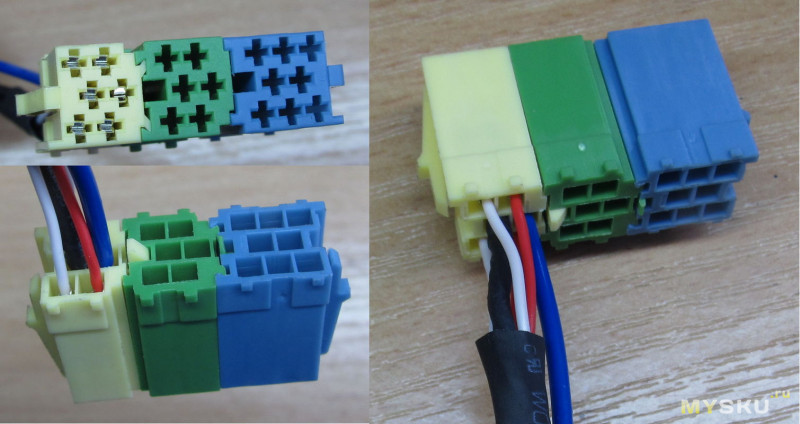

Разъемы мини-исо в принципе стандартные как минимум по габаритам, распиновка может отличаться, но физически всё должно подходить.

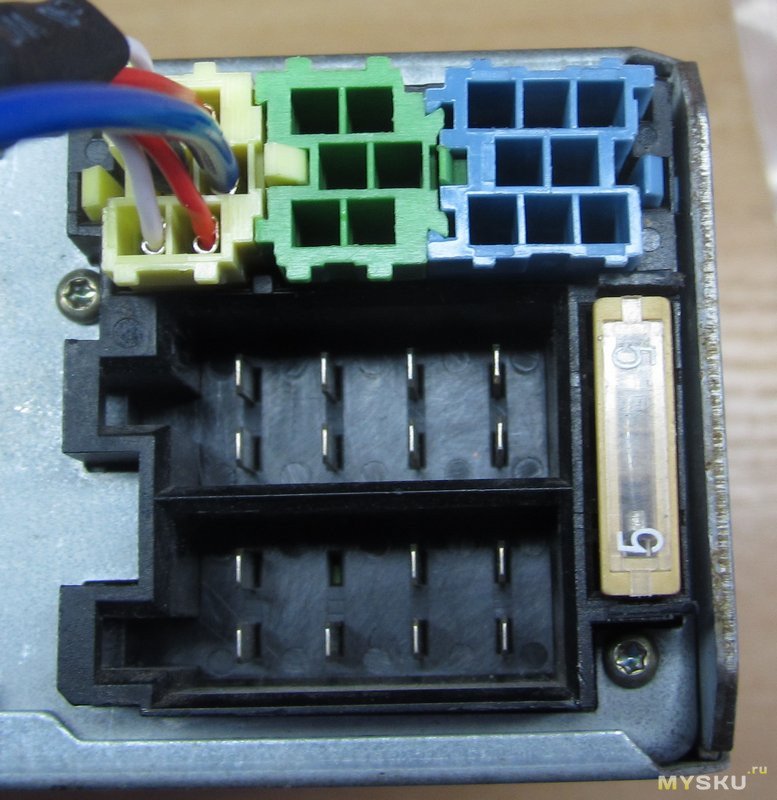

ну и подходит, да

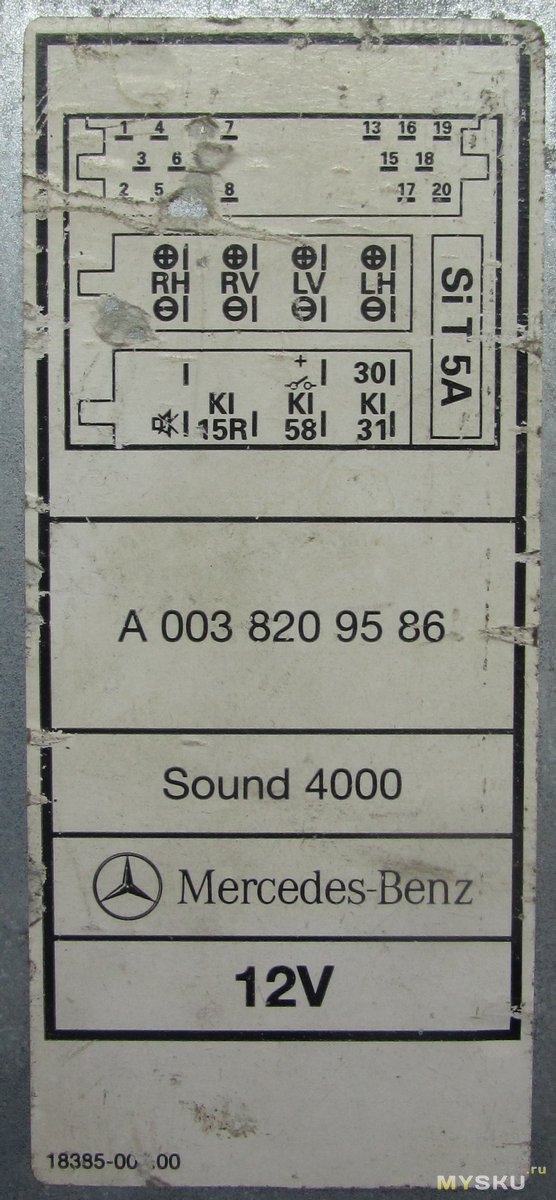

… но не по распиновке. Хотя может и по распиновке подойдёт, но задача у меня — не усилитель к магнитоле подключить, а линейный вход получить. Распиновка разъема вроде бы есть, толку с нее, правда, мало.

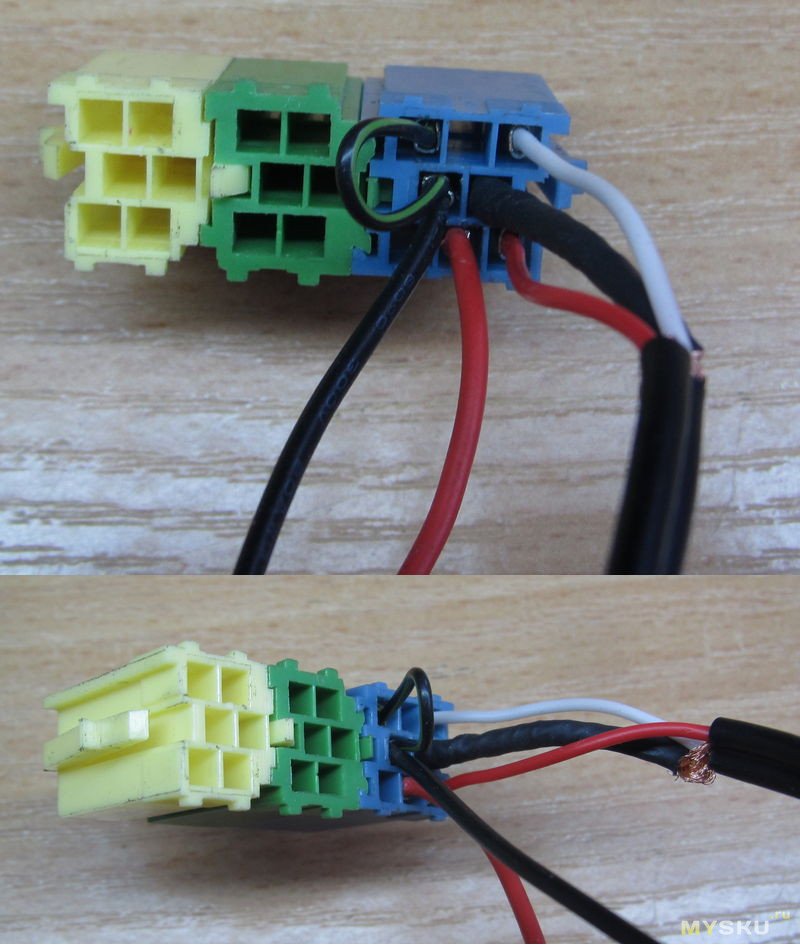

Но у нас есть гугл. Делаем вот так (синяя часто разъема это CD-чейнджер):
18 контакт сигнальная земля, 19 левый канал, 20 правый канал, 17 плюс при включении магнитолы (а 16 кажется постоянный плюс), 15 — земля, а 13 — связь с чейнджером, последовательный интерфейс. И вот окаааааазывается, что если замкнуть этот контакт на землю — включается режим AUX. Это справедливо для данной магнитолы, возможно и других производства GRUNDIG, особенно с отсутствующим 14 пином в синем разъеме.

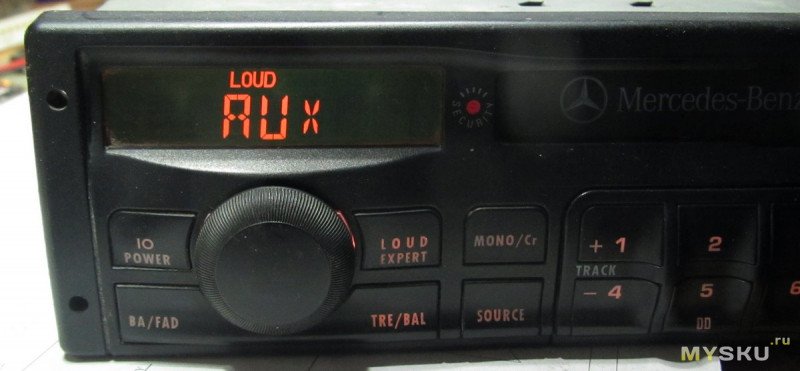

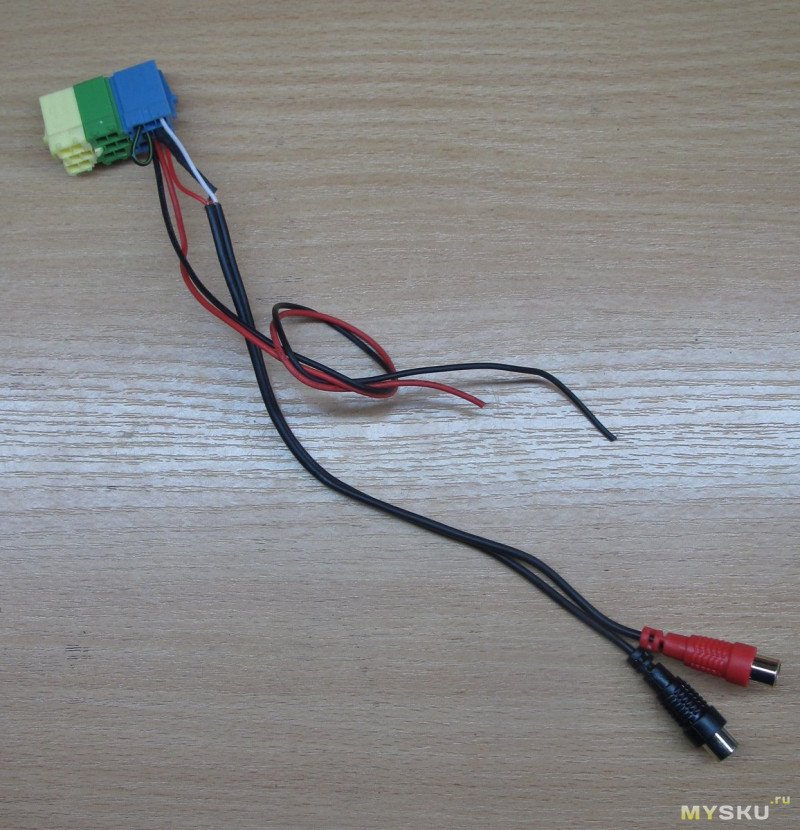

Ну и вот оно, счастье:

Я потом, конечно же, уберу тюльпаны и поставлю какой-нибудь блютус-модуль. Пока для эксперимента ставил этот через понижайку и DC-DC изолированный преобразователь 5В->5В — никаких посторонних шумов, замечательно работает, не разговаривает, но к сожалению при подключении к телефону работает только профиль A2DP, то есть только музыка, громкой связи не будет. Была робкая надежда что модуль шибко хитрый и увидев микрофон добавит и профиль гарнитуры, но увы. А мне хотелось бы всё же и громкую связь получить заодно, раз уж влез в это всё. Так что первая и вторая части квеста пройдены — магнитола раскодирована и аукс активирован, а третья часть — внедрение блютуса — ждёт нас впереди. Можете в комментах накидать вариантов недорогих хороших блютус-модулей с микрофоном, буду благодарен.
