Ремонт газонокосилки Makita ELM3320. Пробуем сэкономить.

При наличии дачи или частного дома с газоном, газонокосилка существенно облегчает и ускоряет обслуживание данных территорий. Однако, как и любой инструмент, может выходить из строя. Данная газонокосилка была куплена занедорого в надежде занедорого же и отремонтировать. Получилось не настолько недорого как хотелось, но дешевле чем могло быть.

Вот наша красавица.

В отличие от газонокосилок бош, газонокосилки макита более-менее ремонтопригодны, в частности нет проблемы снять шкив с электродвигателя для его разборки с целью замены подшипников. Типичная неисправность — владелец не слышит что издохли подшипники, они начинают клинить, греться, двльше разбивается посадочное место в корпусе, ну и всё это радостно клинит или сгорает. Как оказалось, у нас другой случай, довольно непонятный, и выяснять его причины мы не будем.

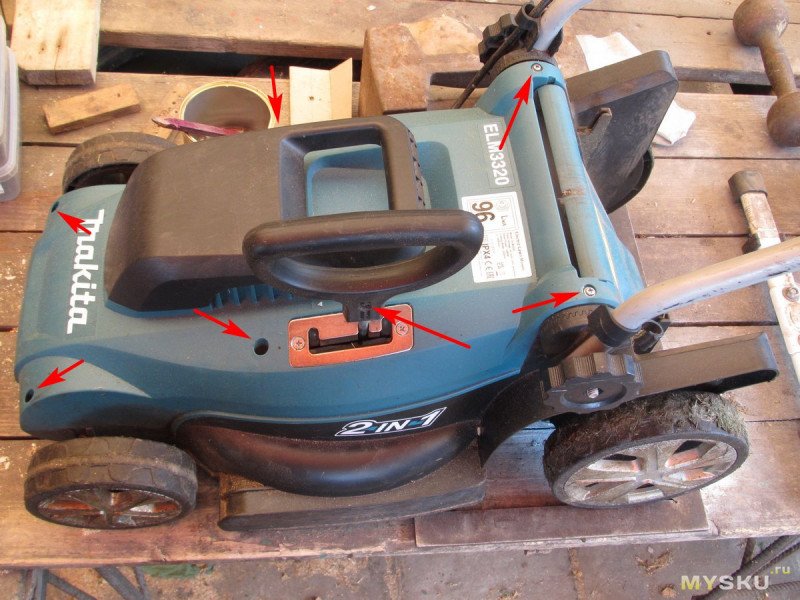

Итак, газонокосилка не включается. Разбираем. Снимаем ручку, и открутив еще 6 саморезов — корпус.

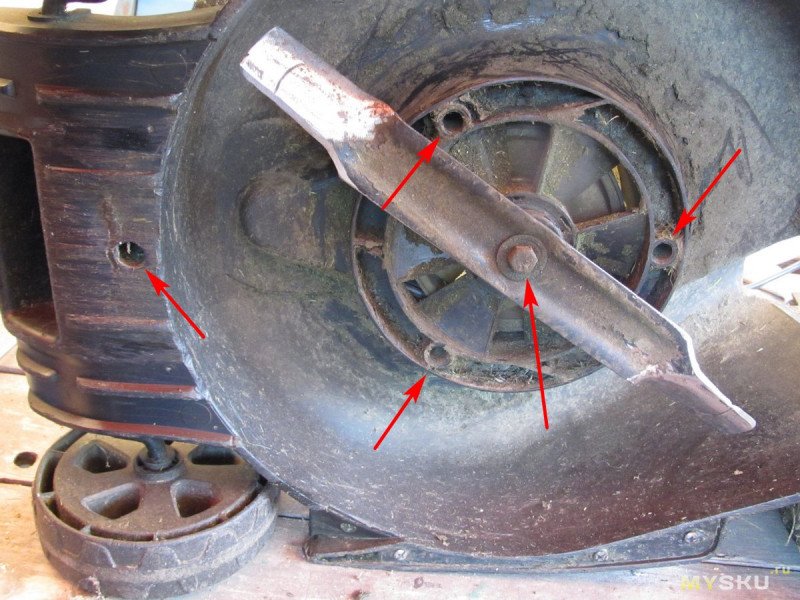

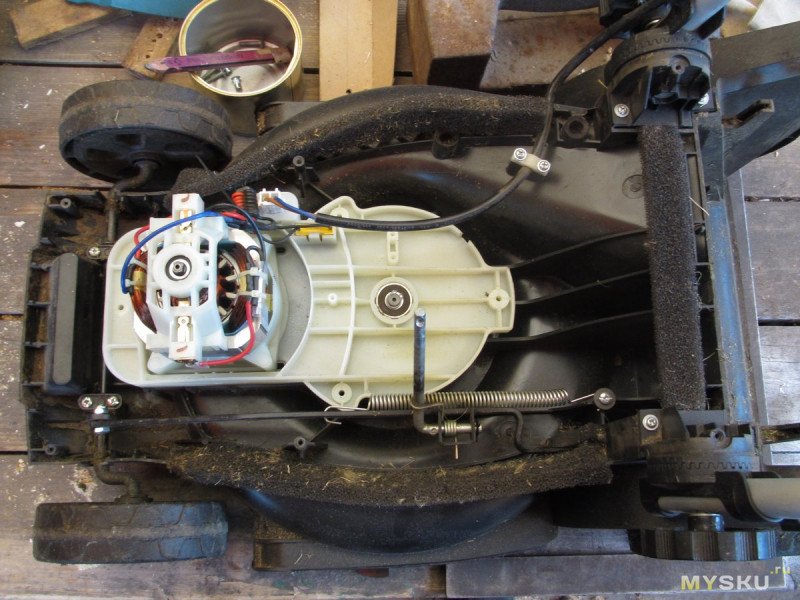

Далее снимаем нож (тут пригодится гайковёрт), еще 4 самореза — и мотор со шкивами в сборе у нас в руках

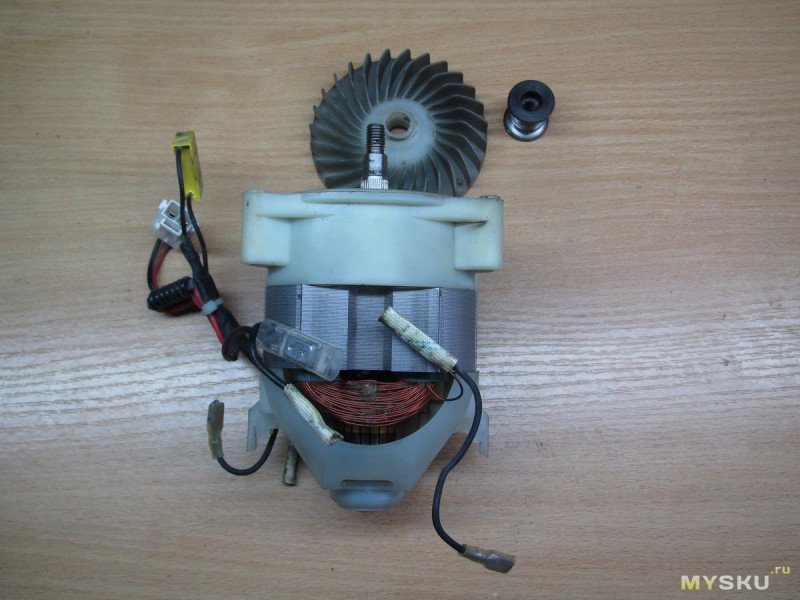

Разбираем мотор (шкив прикручен даже не на резьбовой фиксатор, но откручивается не очень легко, пришлось снять статор чтобы держать ротор рукой, ну и «коброй» уже крутим шкив, резьба обычная правая.

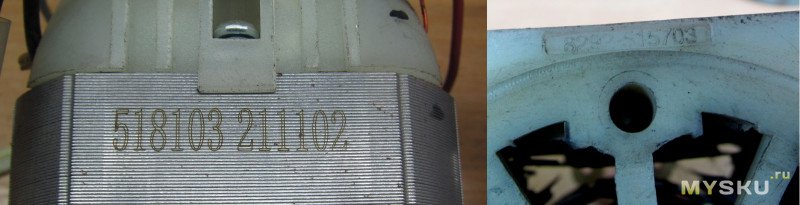

Маркировка мотора

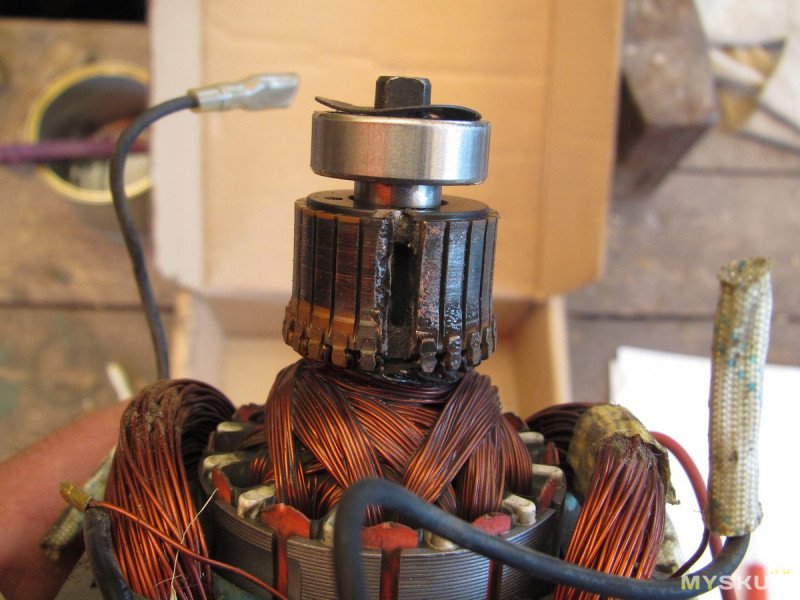

И вот какая пичалька нас ждёт. Отгоревшую ламель я выломал и выкинул. Щёткам понятное дело тоже хана (размер щеток 6.4х11мм).

Теоретически можно попробовать заменить сам коллектор (28мм диаметр, 24 ламели) — в своё время мы делали такие фокусы с бензонасосами. Практически же коллектор стоит не так и дешево, порядка 20 BYN, и еще не факт что там нет каких-то скрытых дефектов… Второй путь — замена ротора в сборе, теоретически их можно купить как на барахолках, так и на маркетплейсах, но именно такой найти не удалось.

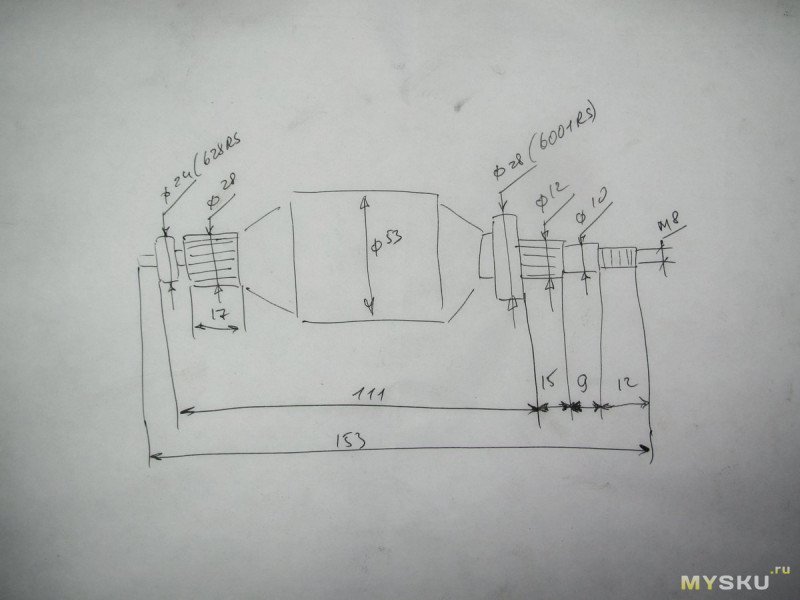

Вот его размеры на всякий случай

Значит остается третий путь — замена мотора в сборе. Но родной мотор стоит неразумно дорого — порядка 300 BYN, что при стоимости новой газонокосилки порядка 500 BYN делает эту затею бессмысленной. Значит ищем аналоги. Размеры мотора 95х100мм, высота 120мм без учета вала, шкива и крыльчатки, сам корпус. По установочным отверстиям — 75х85. Ну и яндекс говорит нам, что должен подойти мотор от газонокосилки champion em3211. Заказываем, ждём, волнуемся.

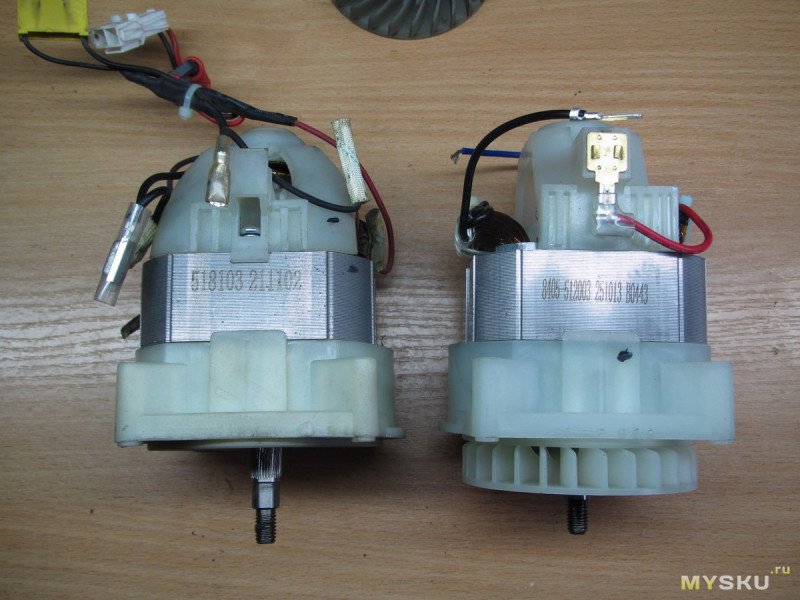

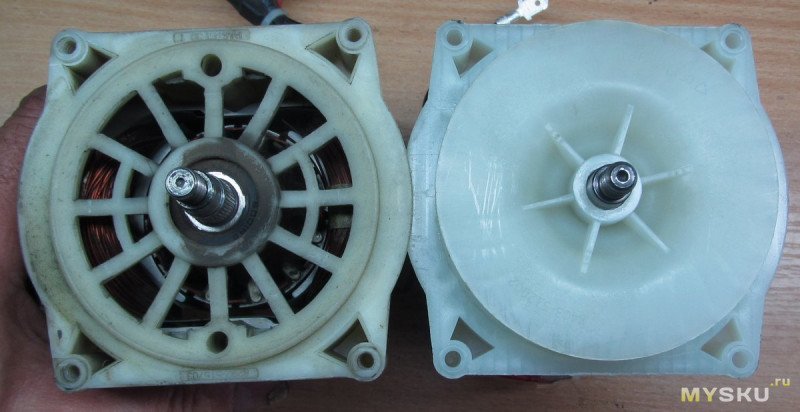

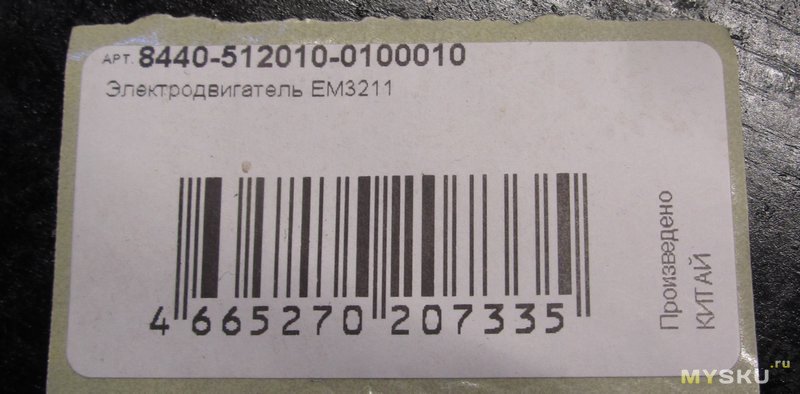

Получаем и сравниваем. Упакован мотор был в пупырку.

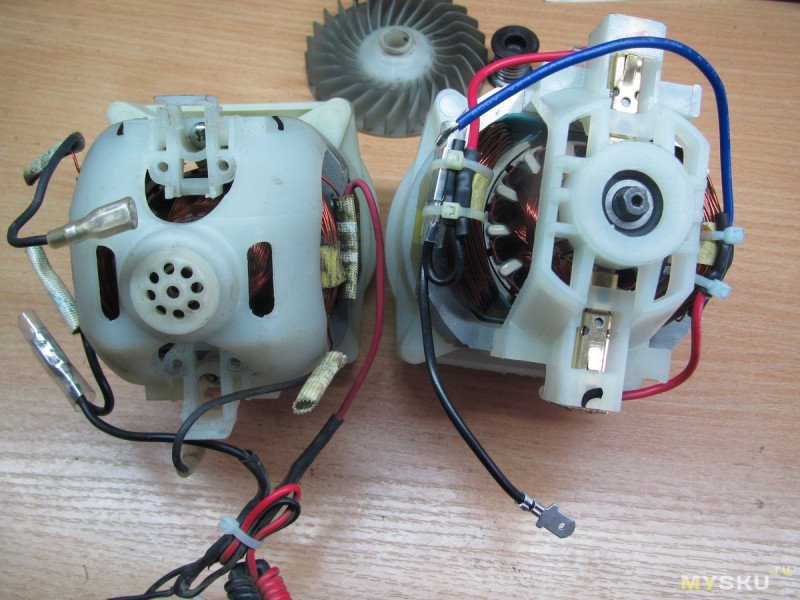

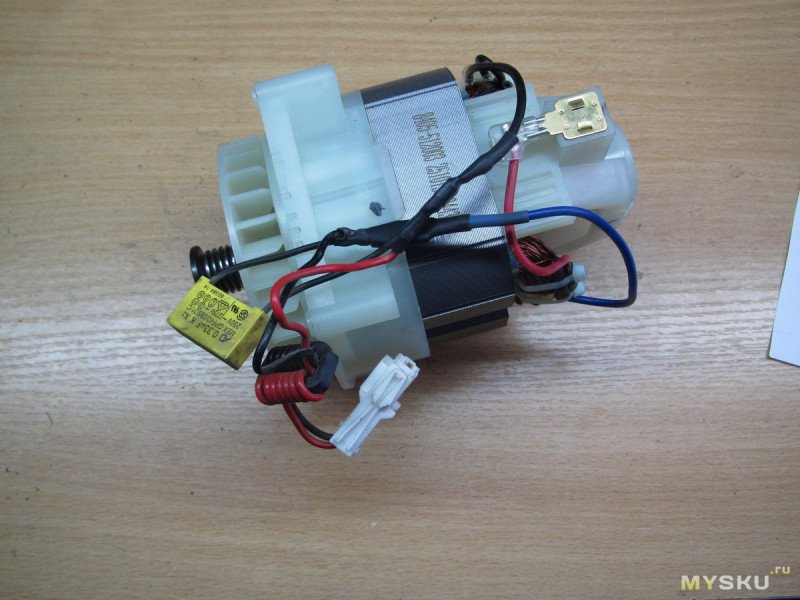

Похож? Чертовски. Конструкция немного другая, но и пофигу, производитель-то другой, он не обязан копировать, и даже наоборот, а нам важны размеры, особенно установочные по отверстиям. И они подходят. Нужно только на один из проводов обжать папу 6.3мм, и отсоединить от старого и подключить к новому разъем с дросселями и конденсатором

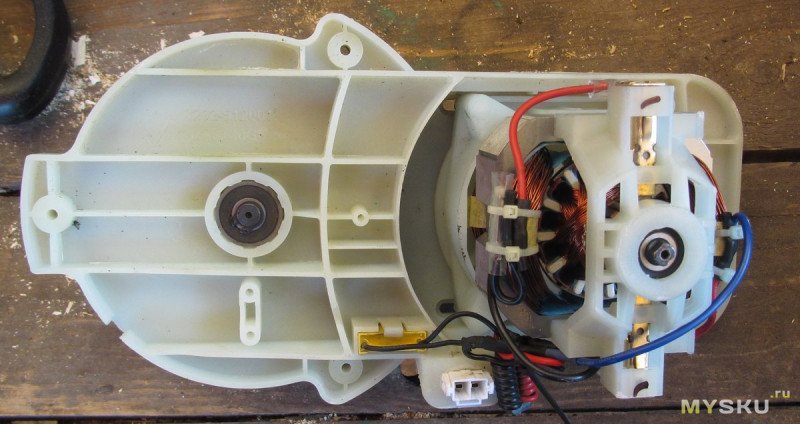

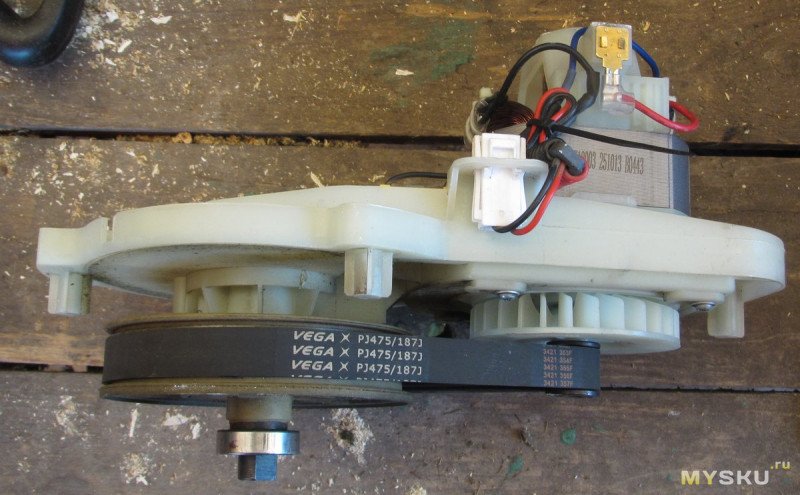

Собираем. Самое сложное тут — натянуть ремень. Саморезы крепящие мотор приходится затягивать со всей дури — резьбы то еще нету в корпусе мотора. Очень хочется чтобы была еще как минимум одна рука, но как-то справился и двумя.

Ну и всё работает, с чем я себя и поздравляю. кто захочет повторить данный опыт — имейте в виду что на разных газонокосилках стоят разные моторы, не исключено также что на газонокосилке той же модели в зависимости от года выпуска моторы тоже могут отличаться. Так что лучше открутите десяток саморезов и проверьте установочные размеры ДО заказа. Ну и обязательно нужно проверить состояние подшипников и посадочных мест.
