Ультратонкий автоматический выключатель ЭКМ Меандр ВА9-1
- Цена: 410 руб (в магазине производителя 240 р)
- Перейти в магазин
Санкт-Петербургская компания Меандр производит сверхтонкие (9 мм) автоматические выключатели, занимающие половину стандартного места на DIN-рейке.
В ситуации, когда в щите не хватает места, такие автоматы станут спасением.
Я купил автомат С16, изучил и протестировал.

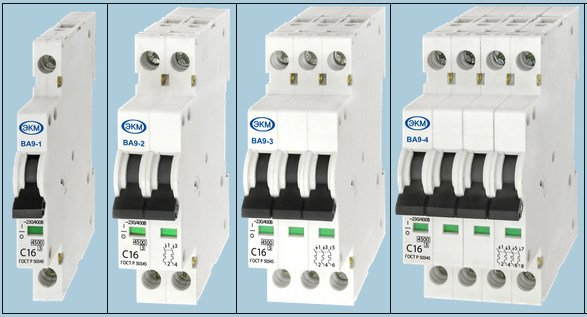

На сайте производителя указано, что такие автоматы выпускаются на номинальный ток 6, 10, 16, 20 А с характеристиками B и C, есть 1, 2, 3, 4 полюсные модели.
Фактически, в продаже сейчас есть однополюсные автоматы только на ток 16 и 20 А с характеристиками C и B.
В интернет-магазине производителя однополюсные автоматы стоят 240 рублей (самовывоз в Питере бесплатный, доставка СДЭКом 310 руб). На Озоне — от 410 руб.
На корпусе автомата не указана страна производства, в интернет-магазинах часто пишут «Россия» но в конце инструкции, скачанной с сайта производителя, написано «YUEQING FENGDA TRADE CO., LTD, Китай». Это не производитель, а китайский посредник, так что настоящий китайский производитель неизвестен. Впрочем, вполне допускаю, что разрабатывался автомат в России — аналогов, да и вообще других узких автоматов в продаже мне найти не удалось.

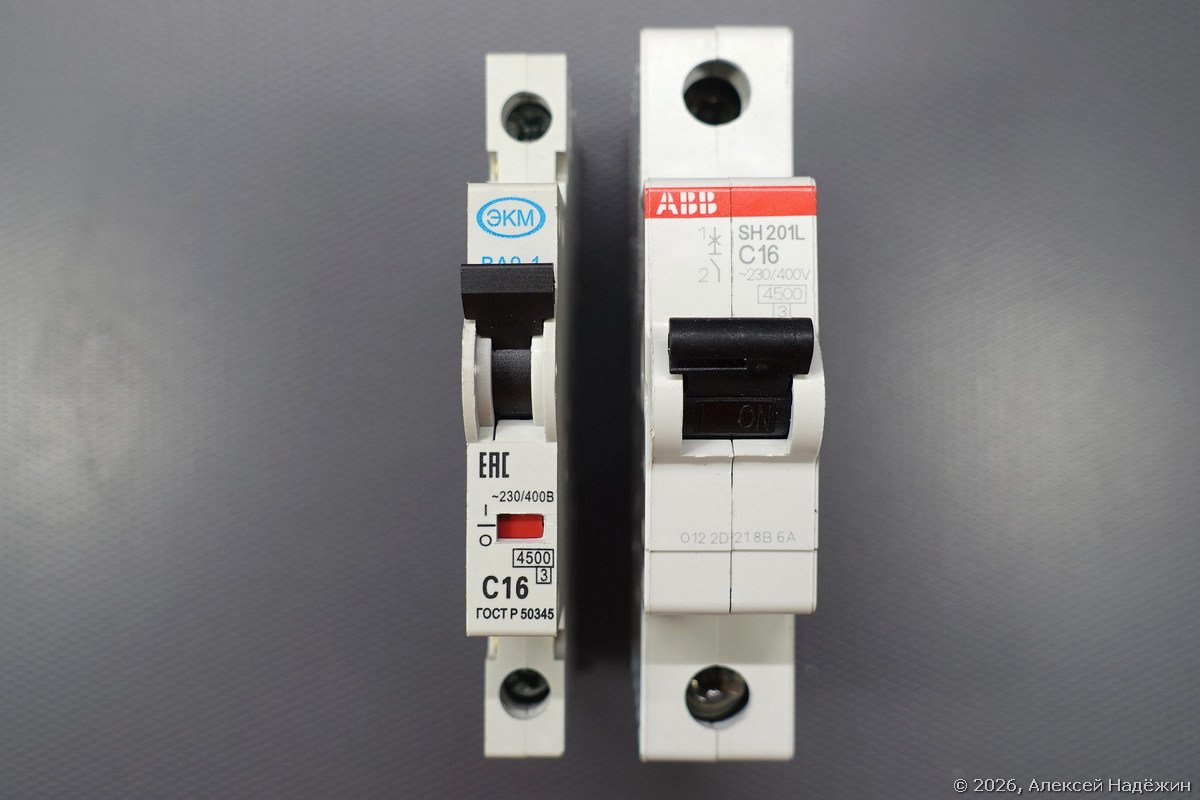

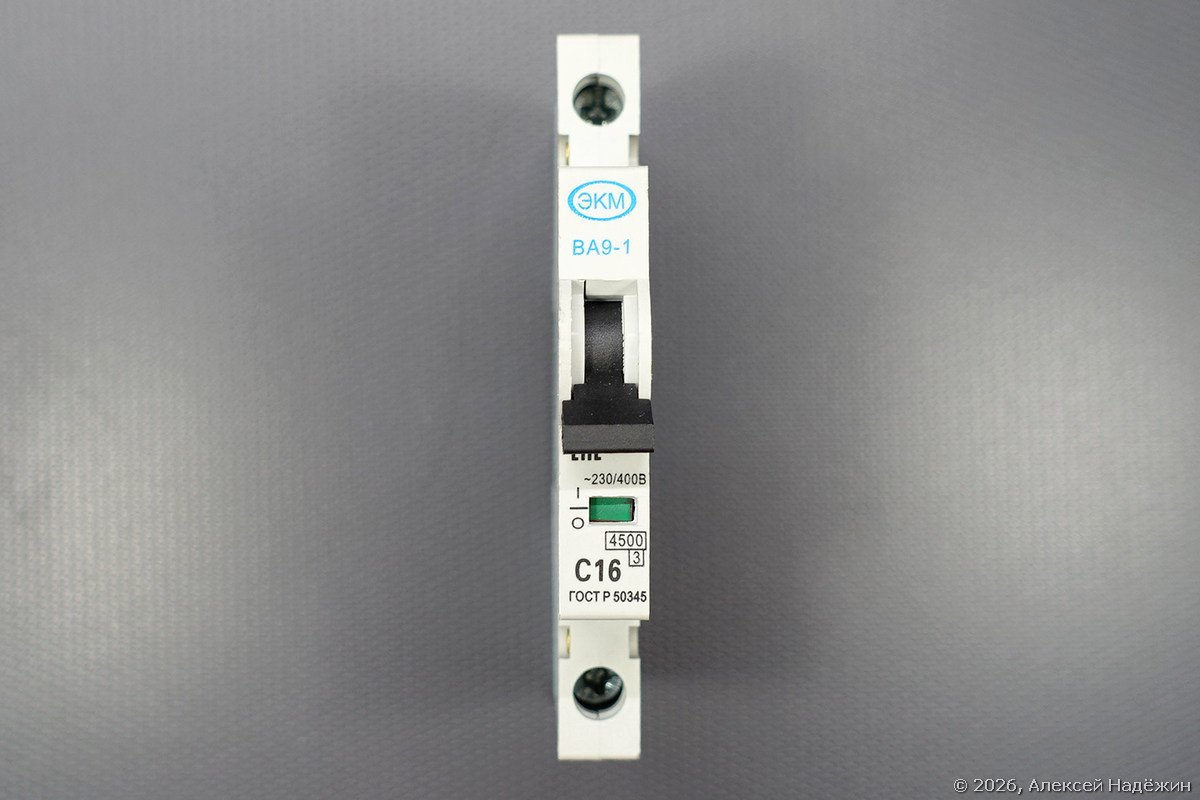

Автомат действительно занимает вдвое меньше места, чем обычный, при этом все остальные размеры совпадают.

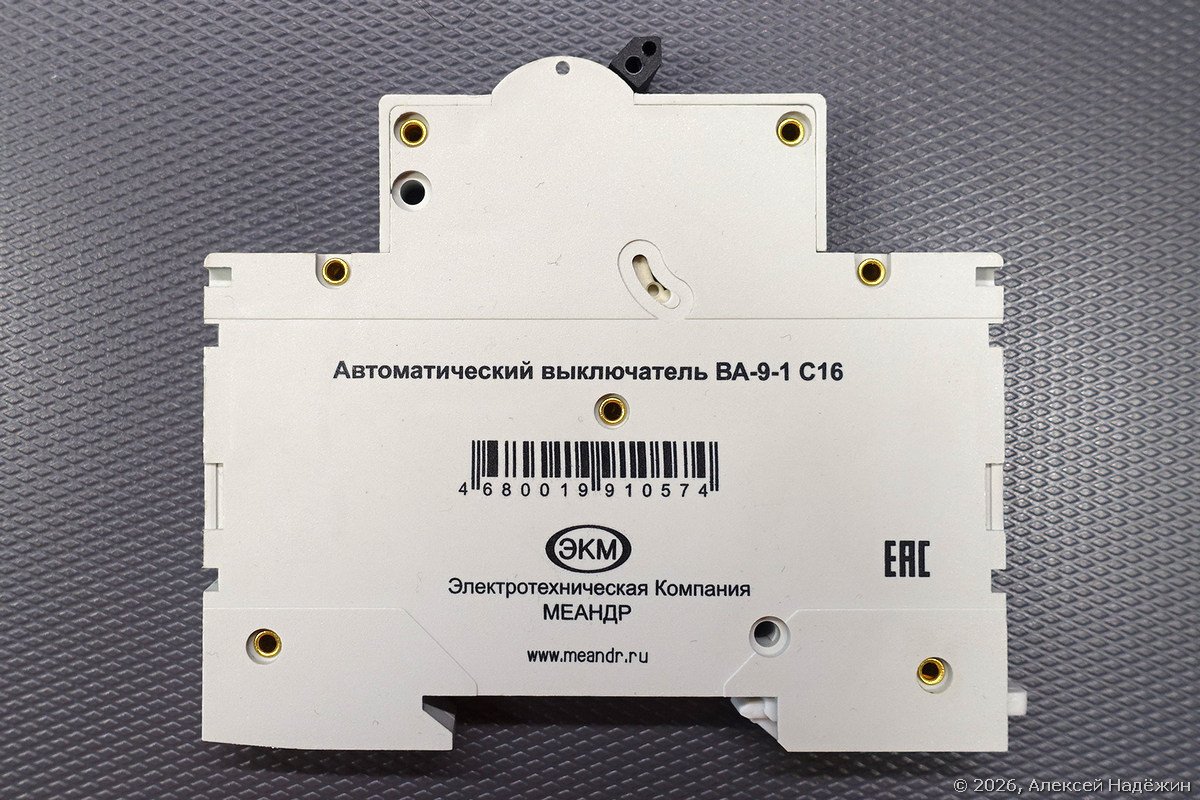

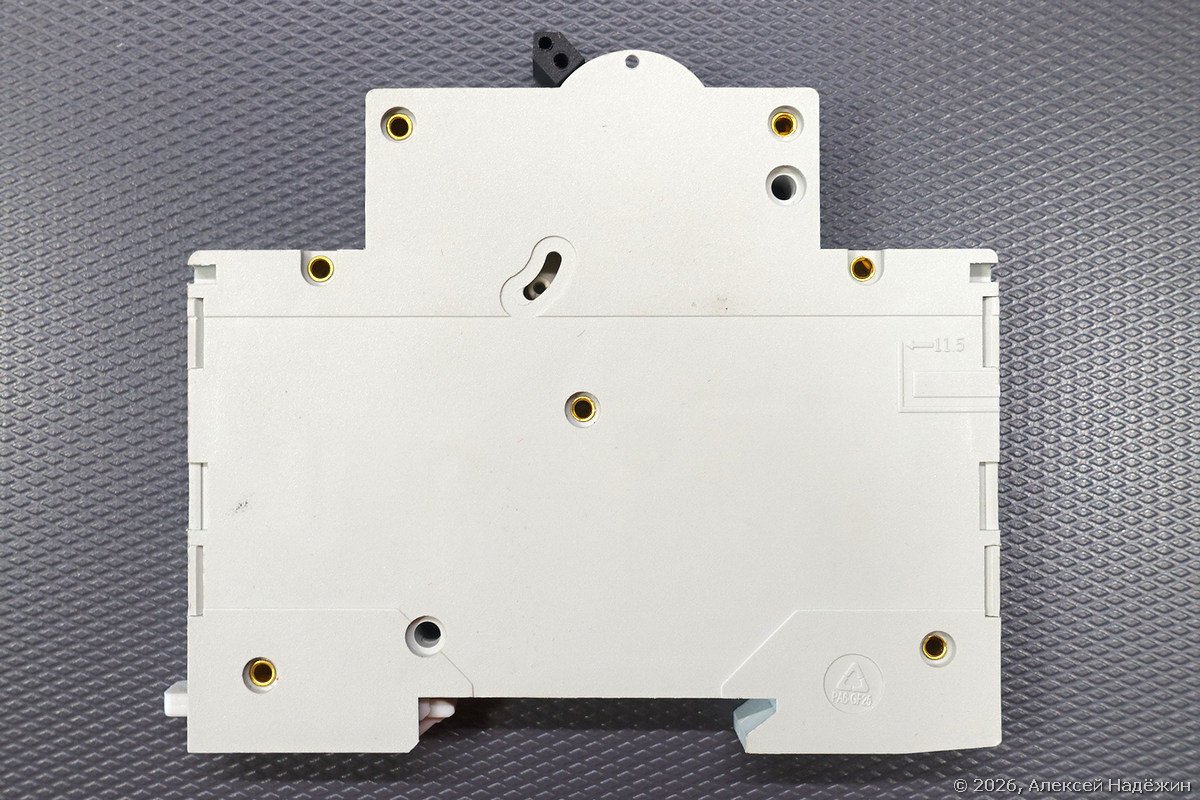

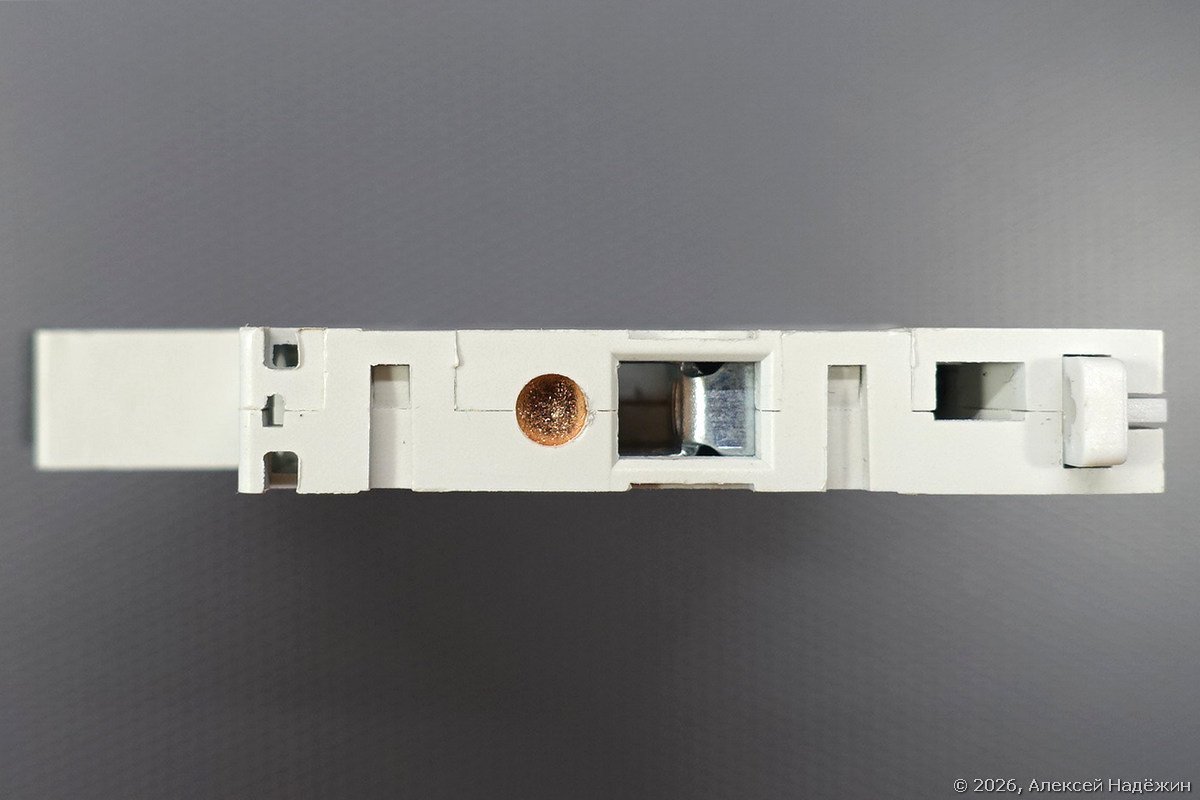

Корпус собран на семи заклёпках. С двух сторон есть прорези привода для объединения автоматов.
Зажимается провод до 16 мм². Рядом с основной клеммой есть круглое отверстие, но это не клемма для второго провода, а просто контактная площадка, которой можно коснуться щупом какого-либо прибора.

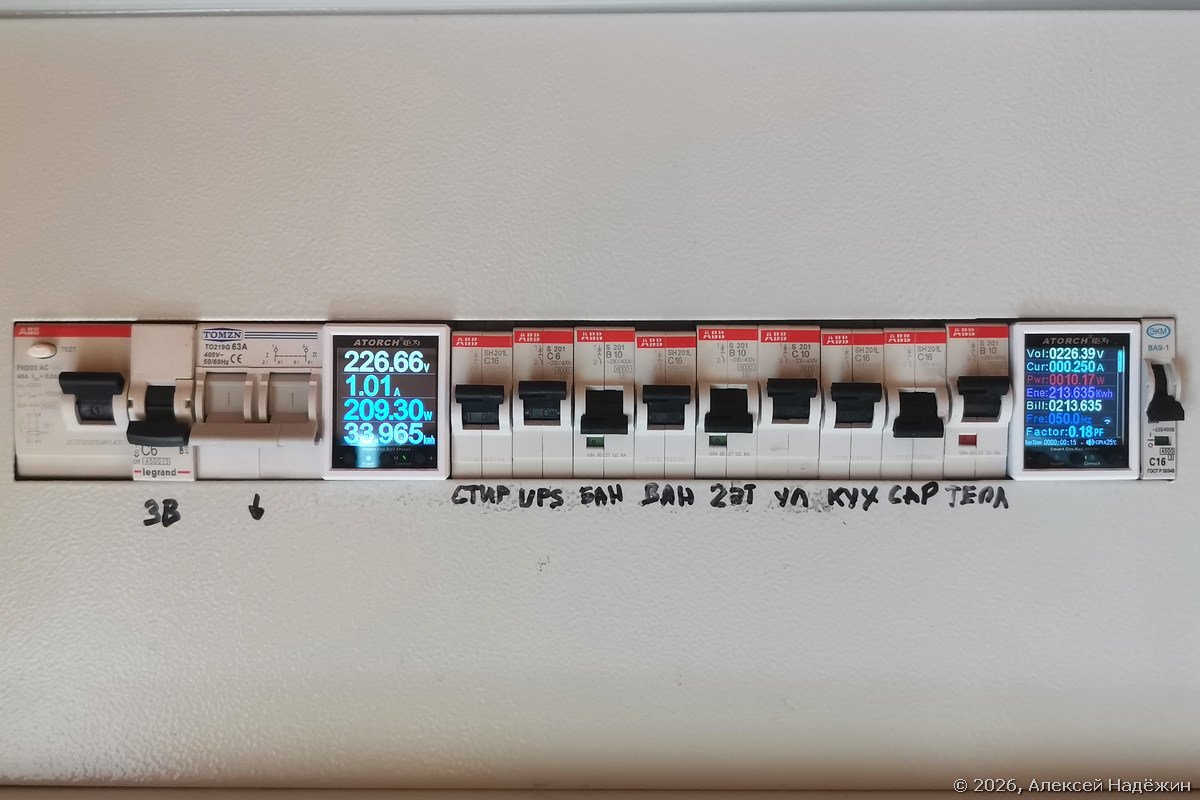

В 18-местном металлическом щите IEK прорезь под 18.5 мест, автомат отлично встал в эту «половинку» (для неё и покупался).

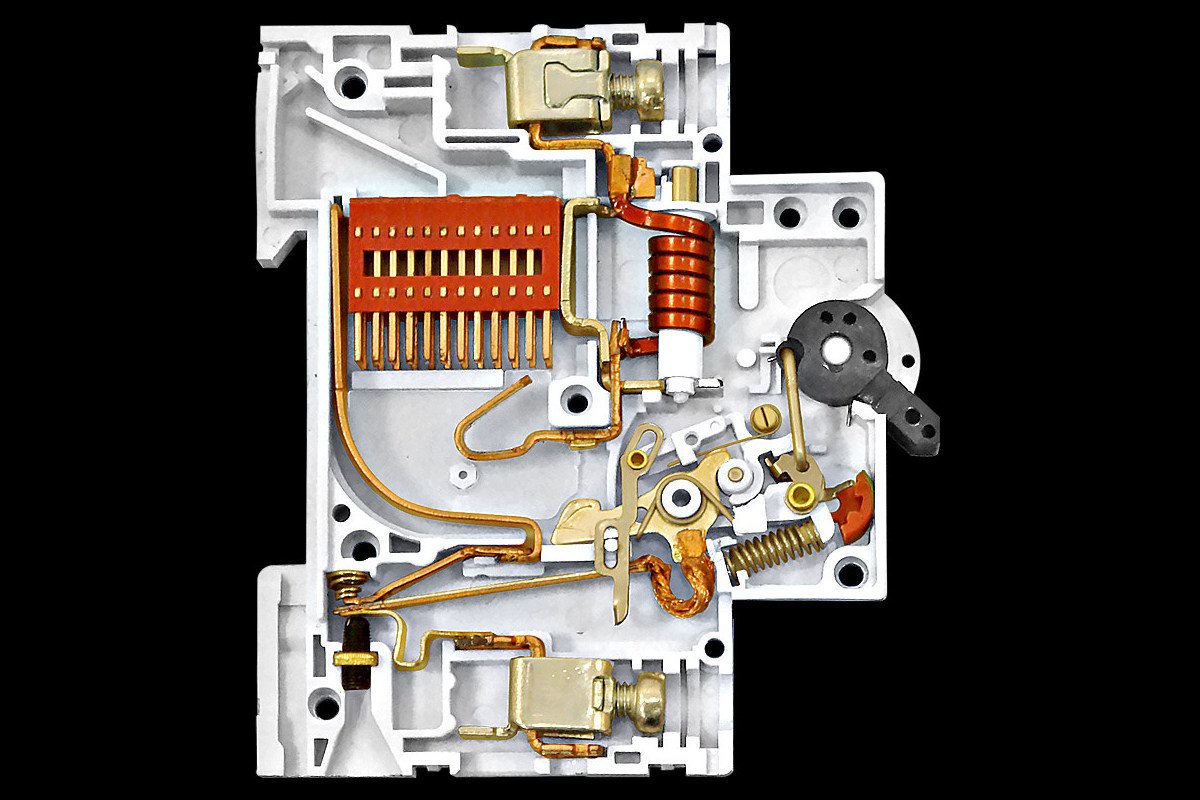

Фото автомата в разобранном виде есть на сайте производителя. Сразу бросается в глаза большая дугогасительная камера (12 скоб), нехарактерная для автоматов 4500А (обычно меньше) и это хорошо. Электромагнитный расцепитель имеет 6-витковую катушку, у теплового расцепителя есть регулятор с доступом снаружи.

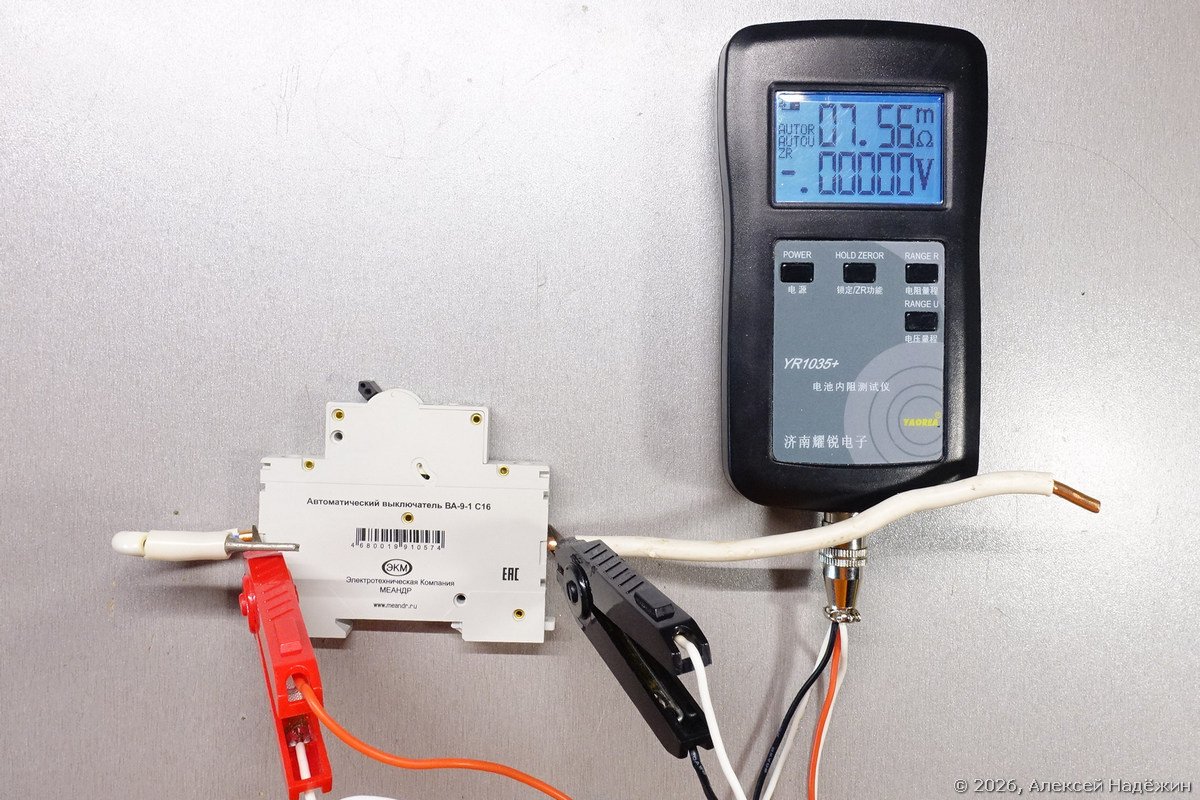

Сопротивление автомата меньше 8 миллиом, это отличный результат.
Автомат с характеристикой C должен не отключаться не менее 1 часа при токе 1.13x (для C16 это 18.08 А), должен отключаться менее, чем через час при токе 1.45x (для C16 это 23.2 А), при токе 2.55x (для C16 40.8 A) должен отключиться не более, чем через 60 секунд и не менее, чем через секунду.
При токе 18.08 А (1.13х) ЭКМ ВА9-1 проработал более 3 часов не отключаясь;
При токе 23.2 А (1.45х) автомат отключился через 158 секунд;
При токе 40.8 А (2.55х) автомат отключился через 5 секунд.
Всё отлично, в характеристики вписывается.
Дополнительно я измерил время отключения на двух «нестандартных» токах:
32 A — 15 сек;
62 А — 3 сек.

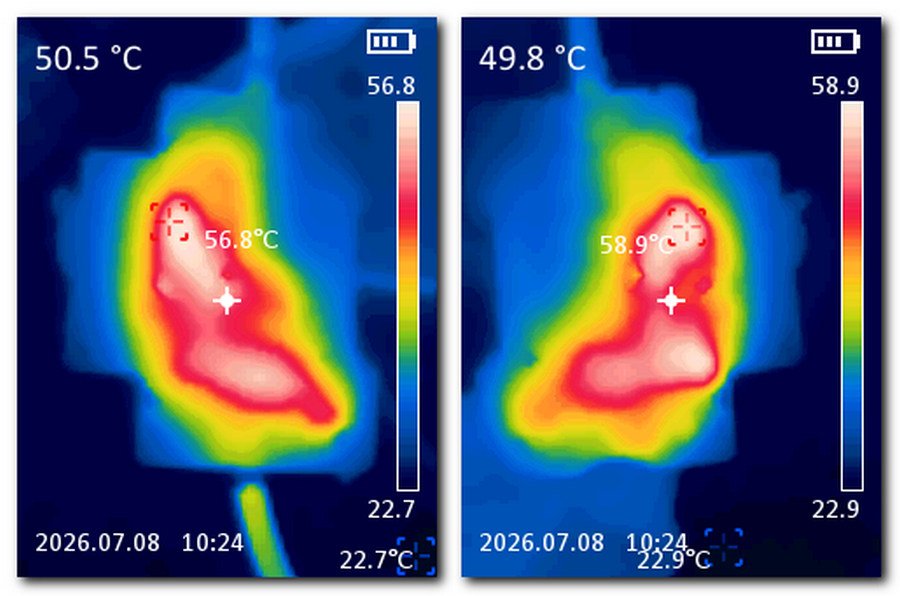

Через час работы под максимальной нагрузкой (ток 18.08 А) температура корпуса автоматического выключателя составила менее 60 градусов. Это хороший результат.
Я не проверял работу электромагнитного расцепителя и не издевался над автоматом короткими замыканиями, но всё это делали на Youtube-канале «Заметки электрика» и там всё было хорошо.

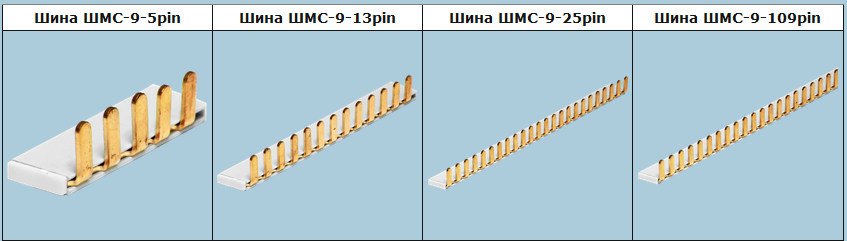

Для соединения узких автоматов в группы Меандр выпускает гребенки (5, 13, 25, 109 контактов). На Озоне есть первые три варианта, стоят 258, 405 и 636 рублей.
Жалко, что нет в продаже таких 6-амперных автоматов, но может и появятся.
P.S. Видео:
vkvideo.ru/video-114091225_456239031
www.youtube.com/watch?v=J1LBsGe34CQ
© 2026, Алексей Надёжин
В ситуации, когда в щите не хватает места, такие автоматы станут спасением.
Я купил автомат С16, изучил и протестировал.
На сайте производителя указано, что такие автоматы выпускаются на номинальный ток 6, 10, 16, 20 А с характеристиками B и C, есть 1, 2, 3, 4 полюсные модели.
Фактически, в продаже сейчас есть однополюсные автоматы только на ток 16 и 20 А с характеристиками C и B.
В интернет-магазине производителя однополюсные автоматы стоят 240 рублей (самовывоз в Питере бесплатный, доставка СДЭКом 310 руб). На Озоне — от 410 руб.
На корпусе автомата не указана страна производства, в интернет-магазинах часто пишут «Россия» но в конце инструкции, скачанной с сайта производителя, написано «YUEQING FENGDA TRADE CO., LTD, Китай». Это не производитель, а китайский посредник, так что настоящий китайский производитель неизвестен. Впрочем, вполне допускаю, что разрабатывался автомат в России — аналогов, да и вообще других узких автоматов в продаже мне найти не удалось.
Автомат действительно занимает вдвое меньше места, чем обычный, при этом все остальные размеры совпадают.
Корпус собран на семи заклёпках. С двух сторон есть прорези привода для объединения автоматов.
Зажимается провод до 16 мм². Рядом с основной клеммой есть круглое отверстие, но это не клемма для второго провода, а просто контактная площадка, которой можно коснуться щупом какого-либо прибора.
В 18-местном металлическом щите IEK прорезь под 18.5 мест, автомат отлично встал в эту «половинку» (для неё и покупался).
Фото автомата в разобранном виде есть на сайте производителя. Сразу бросается в глаза большая дугогасительная камера (12 скоб), нехарактерная для автоматов 4500А (обычно меньше) и это хорошо. Электромагнитный расцепитель имеет 6-витковую катушку, у теплового расцепителя есть регулятор с доступом снаружи.
Сопротивление автомата меньше 8 миллиом, это отличный результат.
Автомат с характеристикой C должен не отключаться не менее 1 часа при токе 1.13x (для C16 это 18.08 А), должен отключаться менее, чем через час при токе 1.45x (для C16 это 23.2 А), при токе 2.55x (для C16 40.8 A) должен отключиться не более, чем через 60 секунд и не менее, чем через секунду.
При токе 18.08 А (1.13х) ЭКМ ВА9-1 проработал более 3 часов не отключаясь;
При токе 23.2 А (1.45х) автомат отключился через 158 секунд;
При токе 40.8 А (2.55х) автомат отключился через 5 секунд.
Всё отлично, в характеристики вписывается.
Дополнительно я измерил время отключения на двух «нестандартных» токах:
32 A — 15 сек;
62 А — 3 сек.
Через час работы под максимальной нагрузкой (ток 18.08 А) температура корпуса автоматического выключателя составила менее 60 градусов. Это хороший результат.
Я не проверял работу электромагнитного расцепителя и не издевался над автоматом короткими замыканиями, но всё это делали на Youtube-канале «Заметки электрика» и там всё было хорошо.
Для соединения узких автоматов в группы Меандр выпускает гребенки (5, 13, 25, 109 контактов). На Озоне есть первые три варианта, стоят 258, 405 и 636 рублей.
Жалко, что нет в продаже таких 6-амперных автоматов, но может и появятся.
P.S. Видео:
vkvideo.ru/video-114091225_456239031
www.youtube.com/watch?v=J1LBsGe34CQ
© 2026, Алексей Надёжин
