Tuya-совместимый выключатель ONENUO USB c Wi-Fi

Когда-то у меня дома была суперкнопка, которая при выходе из дома выключала лишний свет и включала камеры, а при возвращении, наоборот, отключала камеры и включала свет. Но кнопки давно нет, а вот камера, которую не хочется оставлять работать постоянно — есть. И я довольно долго думал, как бы сделать дистанционный выключатель, пока не увидел вот такой USB-выключатель с Wi-Fi.

Не секрет, что для таких целей можно было бы давным-давно купить Wi-Fi-розетку, но меня все время что-то останавливало. Не знаю что. А вот эту штуку увидел и понял, что ее-то мне и не хватало.

Итак, USB выключатель ONENUO, совместимый с платформой Tuya, совсем крохотный (размеры из характеристик 31х26,5х43 мм). Реальные размеры практически совпадают, причем 43 мм, как выясняется — это вместе с штекером USB:

Выключатель немного похож на старые кубики зарядок Apple. В комплекте — небольшая инструкция, которая, демонстрирует возможности современной полиграфии в части микротекста. И больше ничего.

В корпусе только разъемы USB Type-A (штекер с одной стороны, гнездо — с другой), многофункциональная кнопка и светодиод. Из характеристик следует, что выключатель умеет коммутировать напряжение в диапазоне 5 — 12 В при токе до 2,5 А.

По древней китайской традиции не указано, к какому именно напряжению относится указанный ток. Поэтому по нижней границе получаем коммутируемую мощность на уровне 12,5 Вт и, соответственно, возможность работы с маломощными приборами.

Подключение очень простое. Для этого нужно установить Tuya-совместимое приложение (Smart Life или, например, DIGMA SmartLife, как у меня), нажать и удерживать кнопку на выключателе, пока не замигает светодиод, затем нажать кнопку добавления устройства в приложении и следовать инструкции.

После добавления можно включать и выключать нагрузку, подключенную через USB выключатель со смартфона плюс устанавливать таймеры автоматического включения и выключения и использовать выключатель в сценариях.

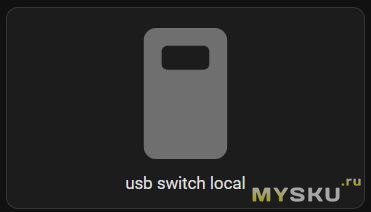

Кроме этого, нагрузку можно также включать и выключать локально — нажатием кнопки на корпусе выключателя.

Я помню, что внимательные читатели PlusPda очень любят разглядывать внутренности. Ломать, если честно, очень не хотелось, но чего не сделаешь ради популярности. Сначала я думал, что стык проходит по небольшому порожку у штекера. Но поковырял — ничего. Тогда решил обжать корпус по периметру газовым ключом. И вуаля:

Оказалось, что корпус закрывает плоская крышка-донышко. Места внутри — навалом. А что касается начинки, то управляющая часть на контроллере Beken BK7231N. Причем коллеги из соседней песочницы выдали ссылку на опыт перепрошивки, где указывают, что площадка TP5 — RX, а TP4 — TX.

Из любопытного — интересная реализация антенны на печатной плате. Также по плате видно, что линии данных на входе просто висят в воздухе, а на выходе замкнуты резистором примерно 200 Ом.

Что касается коммутации 12 В, то выглядит реальным. Я не смогу точно определить компоненты на плате, но не вижу, почему бы там не поставить стабилизатор на 3,3В для Beken и коммутировать транзистором нагрузку по команде с контроллера. По крайней мере, прямо рядом с выходным разъемом стоит трехногое чудо с маркировкой 341L, которое может быть полевым транзистором.

Больше, наверное, про выключатель сказать нечего.

Плюсы для  меня такие:

1) Низковольтное устройство

2) Удобный дистанционный контроль маломощной нагрузки

3) Универсальность за счет USB-разъемов

Основной же минус для меня — низкая коммутируемая мощность. Если постараться, сюда же можно приплести ограниченную совместимость с многопортовыми зарядками, поскольку выключатель все-таки заметно больше USB-штекера и все-таки может мешать соседям.

Иными словами, вещь специфичная, но я с ней свою проблему решил. Теперь могу включать и выключать камеру, когда мне удобно. Конечно, въедливый читатель скажет, что китайцам или кто там заведует бекдорами в Tuya, тоже ничего не мешает включать и подглядывать.

Согласен. Но это, товарищи, паранойя следующего порядка, которую мы обсудим в обзоре корневища валерианы и его применения в быту.
