Воздуходувка на аккумуляторах от шуруповерта из "светофора"

В начале этого года на муське было опубликовано несколько обзоров воздуходувок, и эта тема меня сразу же очень сильно заинтересовала. Останавливало от покупки несколько факторов — во-первых конечно цена, платить полтос баксов чот не хотелось, ну и во-вторых хотелось чтобы оно работало на уже имеющихся аккумуляторах

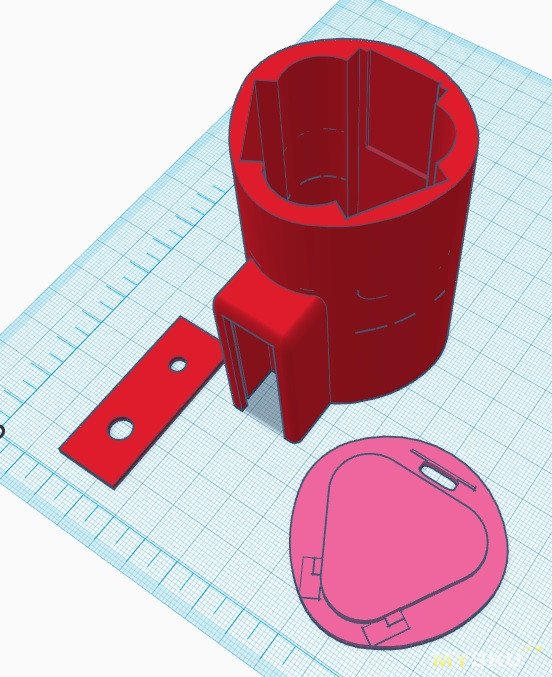

В комментах к этому обзору ThunderVGVG, спасибо ему огромное, поделился моделью под похожий акум, которую я доработал немножко потому что к моим акумам не подходили места под защелки, а потом еще немножко, и еще немножко, в итоге плюнул и перерисовал заново ;)

Вообще, данный моторчик какой-то заколдованный, я еле нашел его в заказах на али, причём это получилось один раз, и не могу найти опять. Не, по ключевым словам ищет, но я-то их не помню, те ключевые слова. Вторая мистика заключается в том, что я точно помню что фоткал его, а фоток нет. Совсем. А разбирать если честно очень не хочется, поэтому я пожалуй приведу фоточки с али, ибо они соответствуют на 100% тому что мне пришло.

Заказывал я, кстати, 5-амперную версию, ну и она соответственно от 12 вольт жрёт ровно эти 5А, ну и на весы давит до 60 грамм. Шарики надуть я так и не смог, матрас прекрасно надувает за пару минут — нужно докачивать, конечно, но бОльшую часть воздуха закачивает сам насос. И тут важно что моя длинная насадка подходят для интексовских матрасов без лишних переходников — это была вторая доработка после защелок. Раздувать костры и мангалы данным девайсом — просто песня, собственно, именно так я свою первую модель корпуса и убил — положил слишком близко к бочке в которой палили всякую фигню с огорода, а жар был таким что просто ой.

Фоточки с али:

у меня на микроконтроллере надписи затерты, а на транзисторы телефон так и не сфокусировался, гад, так что увы. По размерам есть нюансы — из корпуса выступает втулка крыльчатки примерно на 4мм, общая длина порядка 50мм. Диаметр соответствует. Есть нюанс по подключению потенциометра — он работает наоборот, то есть максимум оборотов при повороте против часовой стрелки. Я предпочёл перепаять местами провода к крайним выводам для более привычной регулировки


Далее скетчап и примерно следующее:


Тут есть два варианта нижней части — одна для кнопки включения и регулятора оборотов, вторая без регулятора. Кстати, у меня была робкая надежда каким-то простым способом задействовать регулировку на моделях без оной — но увы, там совсем другая плата

Для кнопки включения я собрал нехитрую схемку на н-канальном полевике, паре резисторов и большой тактовой тактической тактильной кнопке. Схема выглядит примерно так

А девайс в сборе примерно так

под кнопку я запихал кусочек пластика толщиной примерно 2мм и загнул под него ножки оной кнопки — чтобы привести к размеру потенциометра

В принципе — можно просто выкручивать регулятор в ноль и не дурить головы. Но с кнопкой мне лично удобнее — и саморазряда гарантированно не будет, и оперативно управлять удобнее, и плавный старт всё равно есть. Короче, кнопку поставить я прям рекомендую — оч приятно работает такая конструйня. Транзистор можно брать в принципе любой, ампер на 10 и выше, например классический IRFZ44

Далее печатаем

Для соединения верхней и нижней части между собой я применил резьбовые вставки М3 в верхней части и соответствующие винты с потайной головкой. Кроме того нам понадобятся контакты из полосы бронзы/латуни шириной 6мм и длиной где-то 35мм на каждую заготовку. Берите что-то пружинистое.

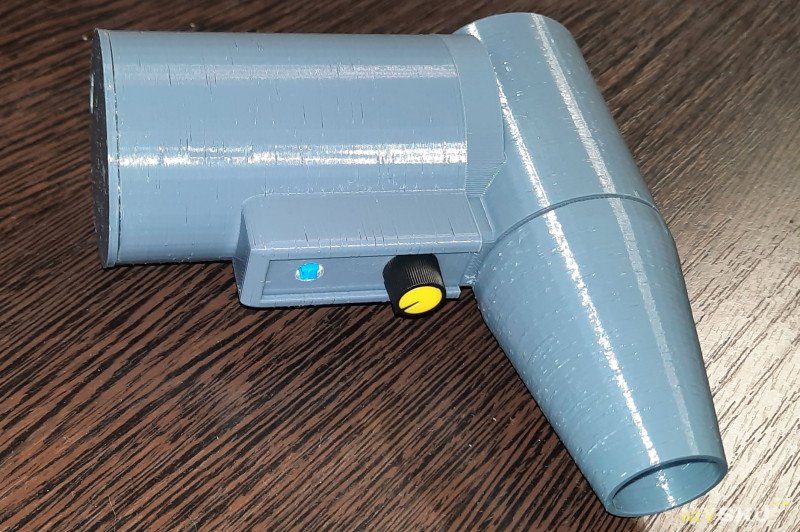

Ну и собираем

Как по мне — получилось достаточно красиво и монументально.

Файло тут. В лучших традициях сингиверса — я не проверял окончательную версию моделей, потому что мне жалко времени и пластика на то что и так уже работает после доработки напильником, а в модели должно сработать потому что косяки были достаточно простые и очевидные. Прошу учесть, что качество печати весьма уныло, ибо пластик катастрофически отсырел, принтер всё еще толком не настроен, а параметры печати были выбраны для побыстрее.

И сама концепция устройства, и конструктив мне максимально по душе, пользуюсь регулярно, рекомендую всем технарям к повторению/применению.
