FNIRSI WD-02. Детектор проводов, брусков, труб и металла в стенах, вторая версия.

Иногда приходится сверлить или даже резать стены и очень желательно знать, нет ли в стене в этом месте проводов или труб отопления, водоснабжения. Для этого есть специальные приборы, называемые детектор скрытой проводки. Часто они могут находить не только проводку, но и металл в стенах, неоднородности — доски основы, металлический профиль за гипсокартоном и т. д. Вот один из таких приборов.

Технические характеристики:
Максимальная глубина обнаружения
Черный металл 120мм
Цветной металл (медь) 100мм
Переменный ток 50мм
Одножильный медный провод (≥ 4 мм. кв.) 40мм
Инородное вещество (обычно имеется в виду дерево) до 38мм

На результат обнаружения будут влиять такие факторы, как
материал и размер объекта обнаружения, а также материал и состояние
поверхности обнаружения; если кабель не подключен, глубина
обнаружения будет уменьшена.

Влажность
Режим металла 0~85%RH
Режим инородного тела 0~60%RH
Режим переменного тока 0~30%RH

Внешность, комплектация.

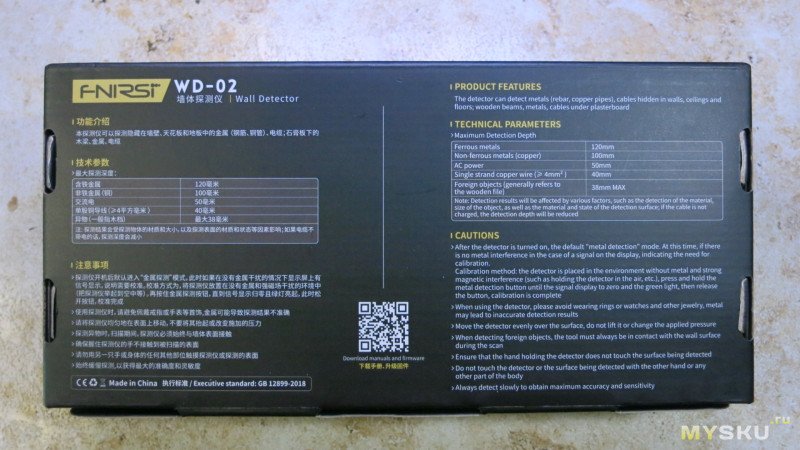

Приходит в брендированной коробке, на коробке есть основные параметры.

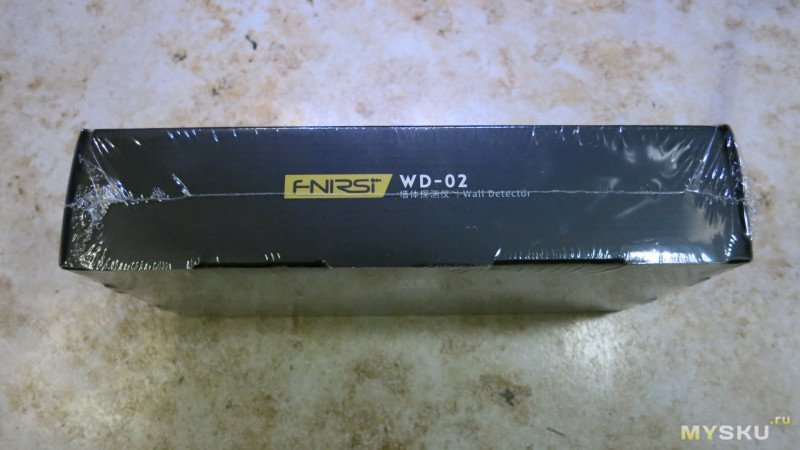

Коробка запаяна полиэтиленом.

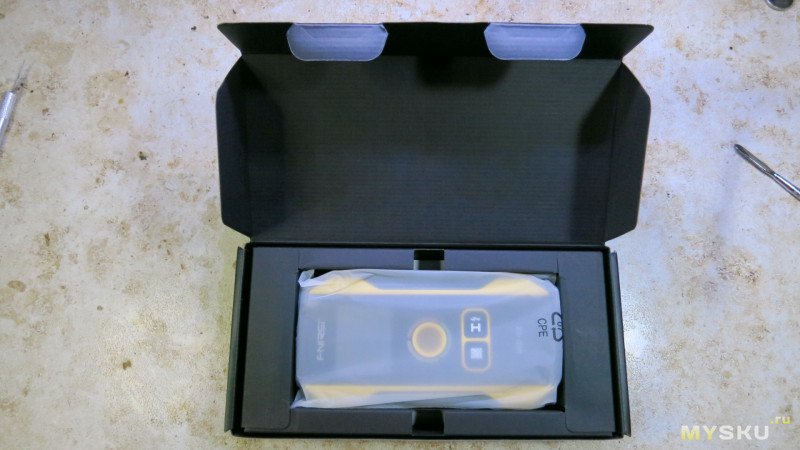

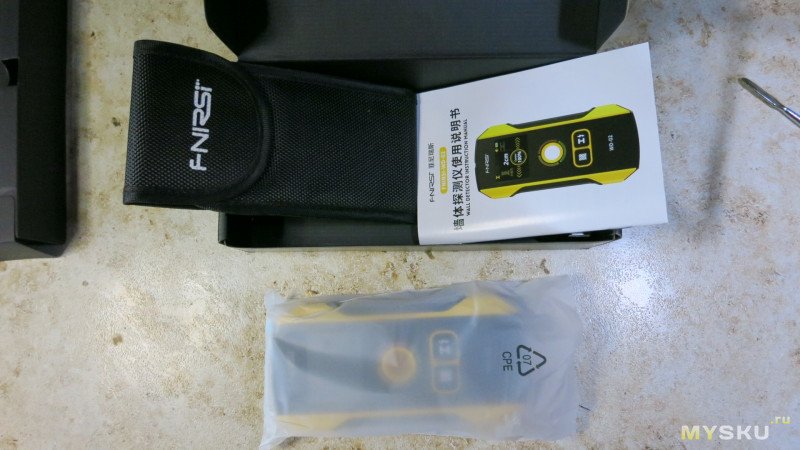

В коробке сканер, под подложкой чехол, инструкция и кабель для зарядки.
Инструкцию можно скачать с сайта производителя.

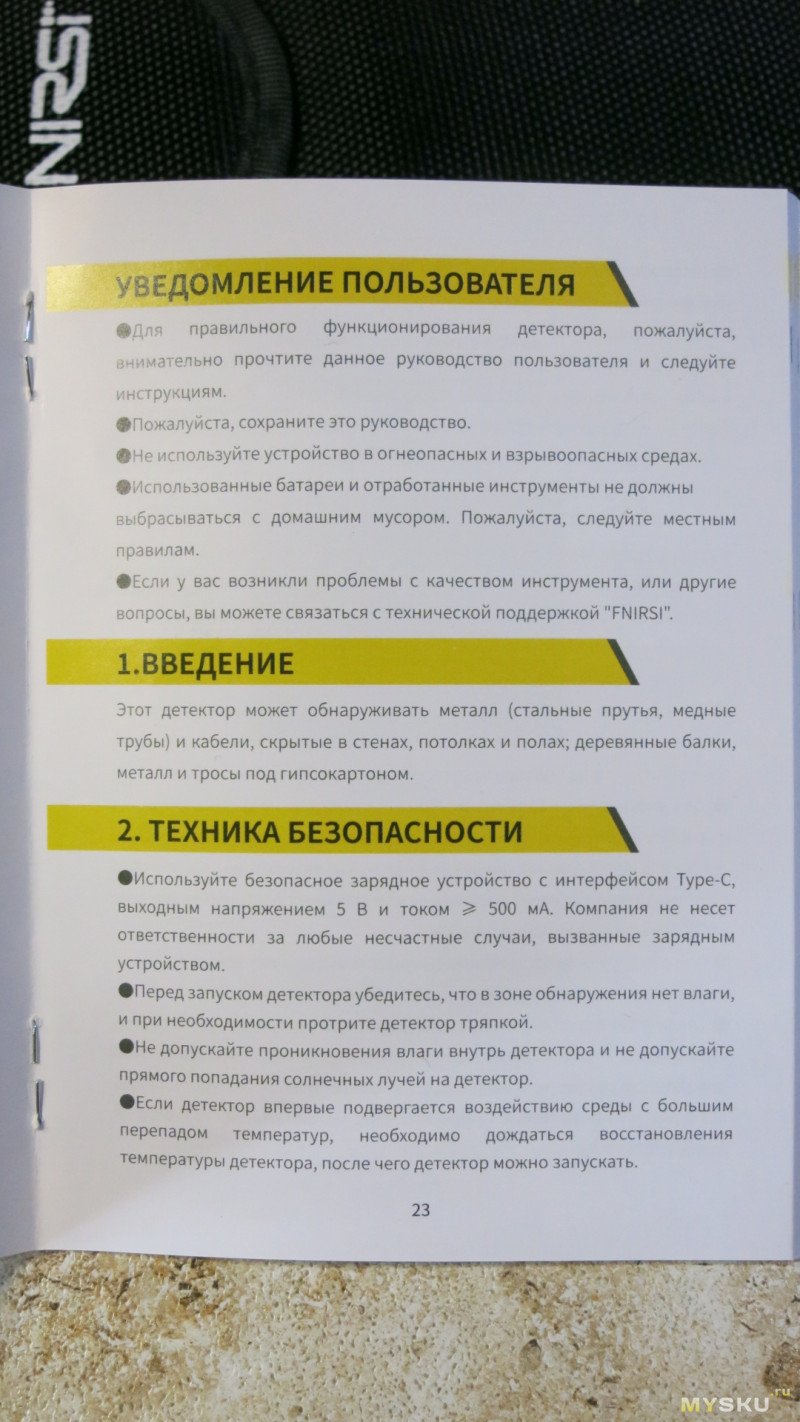

В инструкции есть русский язык

Сканер в чехле, чехол плотный, надежный. На задней части есть петля, чтоб повешать чехол на ремень.

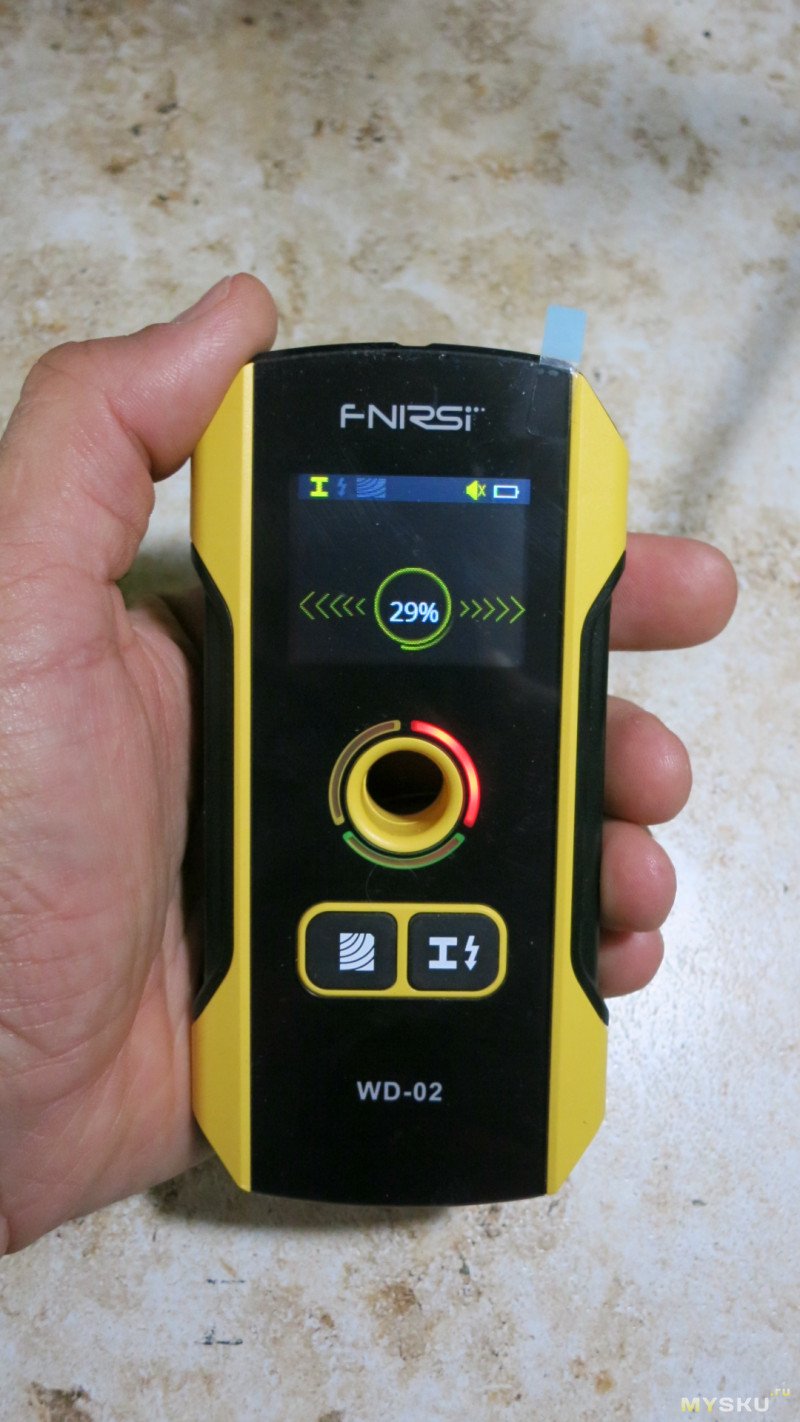

Сам сканер небольшой, чем-то напоминает защищенный телефон. Корпус ухватистый, посередине заужение, рифленые края, выступы на верхней и нижней части.

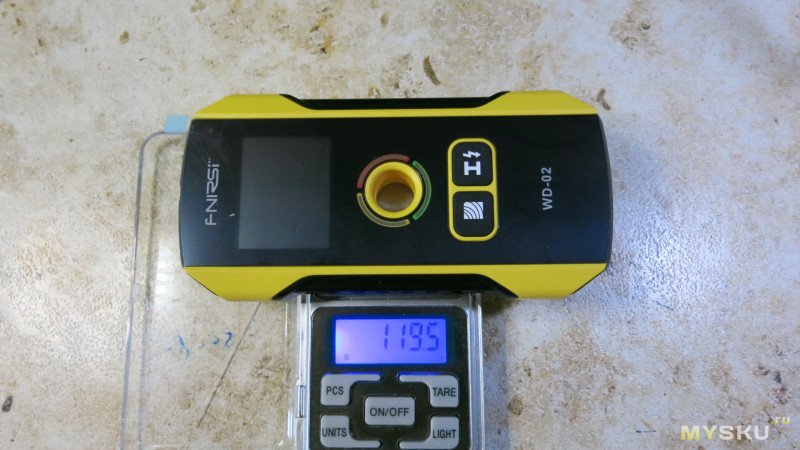

Легкий, всего 120 грамм.

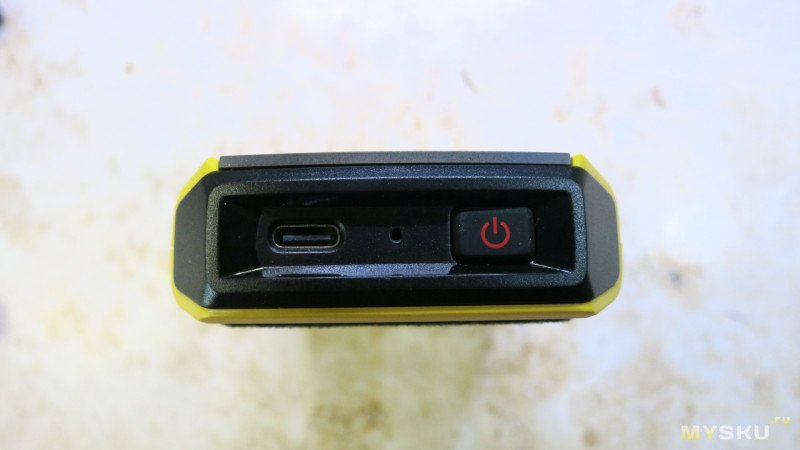

Корпус пластиковый. На нижней грани порт зарядки Type-C и кнопка включения-выключения.

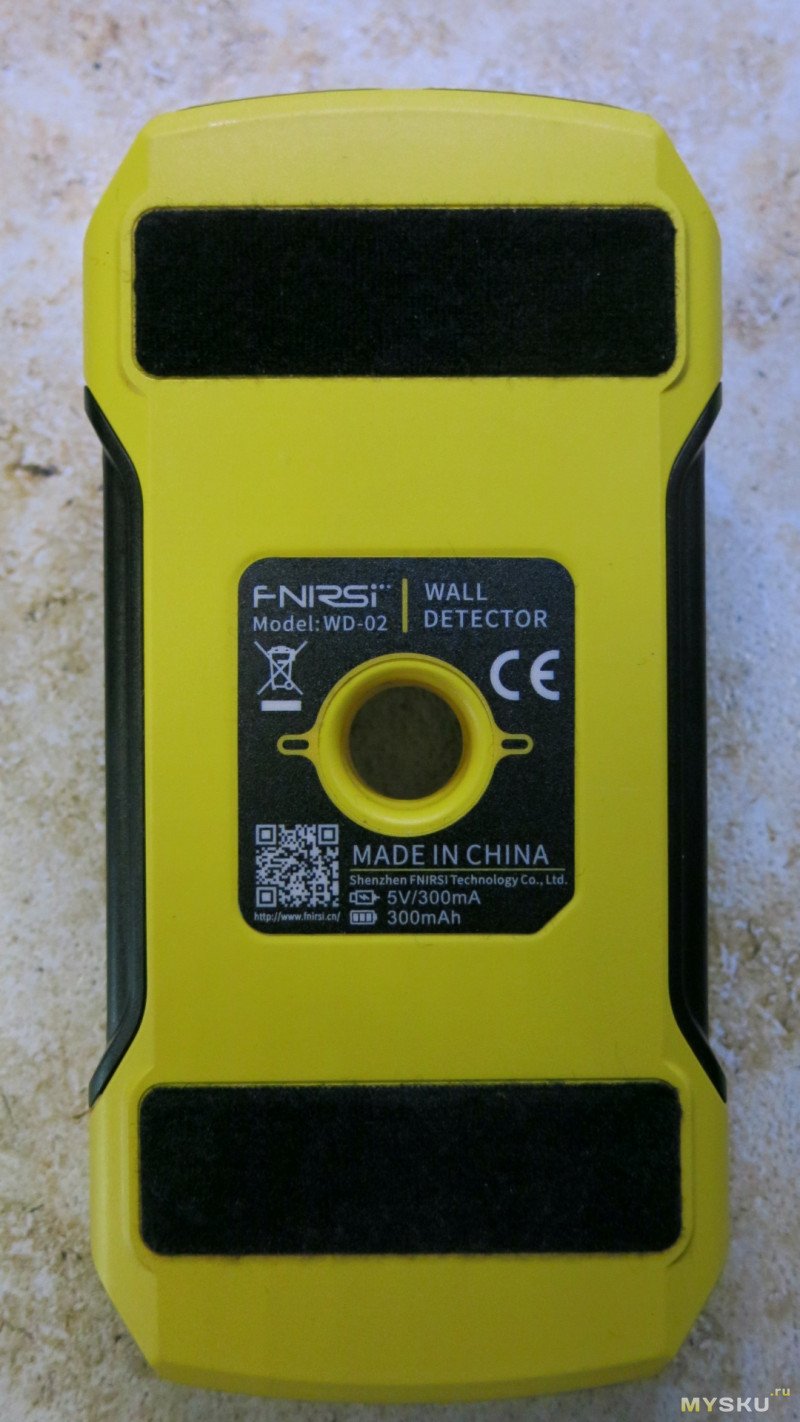

На задней части сканера название, модель, параметры зарядки — 5v 300mA и емкость батареи 300mAh.

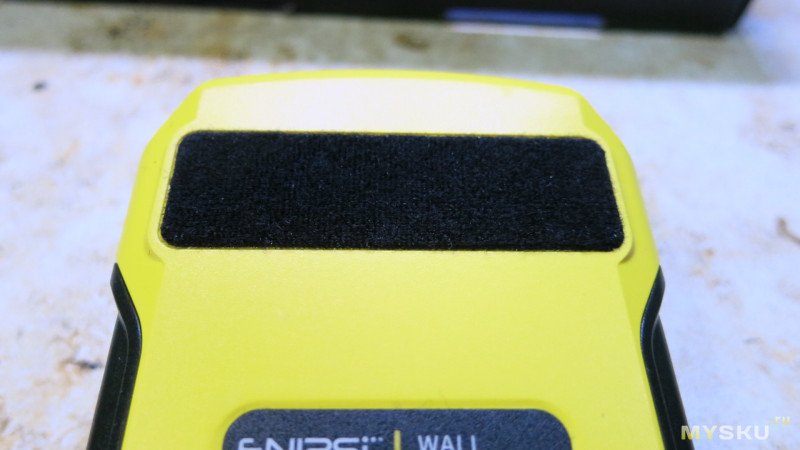

Сверху и снизу приклеены два куска мягкой ворсистой ткани, чтоб сканер не царапал чистовые стены или потолок.

В центре корпуса есть сквозное отверстие диаметром 13мм для строительного карандаша, чтоб через него ставить метки.
На передней части две резиновые кнопки для переключения режимов и калибровки.
Дисплей инверсный, углы обзора отличные.
На передней части прибора есть 3 сегмента — красный оранжевый и зеленый, один из них светится в зависимости от уровня сигнала.

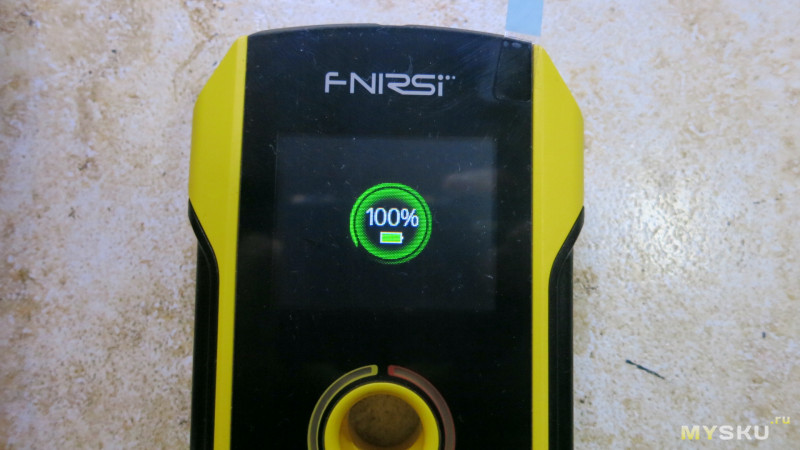

При зарядке на дисплее на некоторое время появляется анимация с процентами заряда батареи, потом она пропадает и прибор заряжается с темным дисплеем, другой анимации или индикации заряда нет.

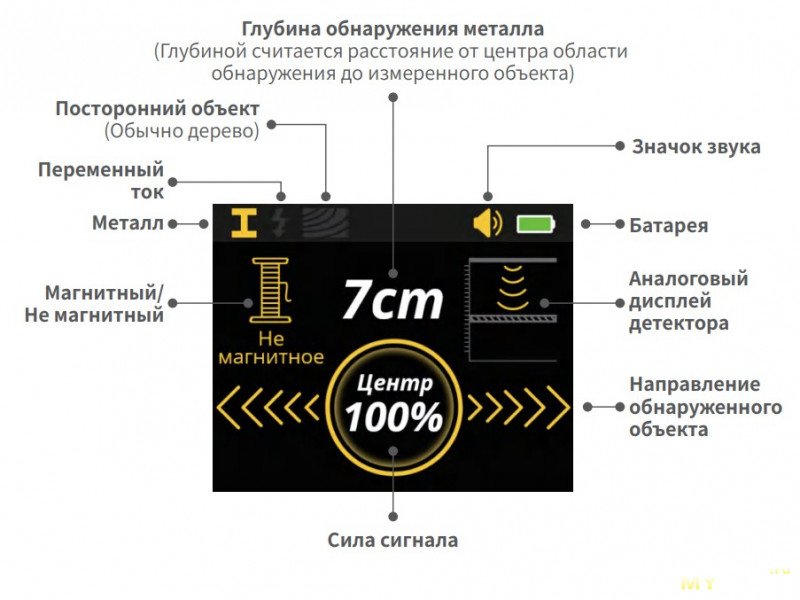

Дисплей
Все понятно и по русски.

В инструкции заявлено 2 часа работы прибора, реально он проработал часа 3.
У прибора 3 режима, поиск проводов под напряжением, поиск металла, поиск неоднородностей за преградой, стеной.

Работа прибора.

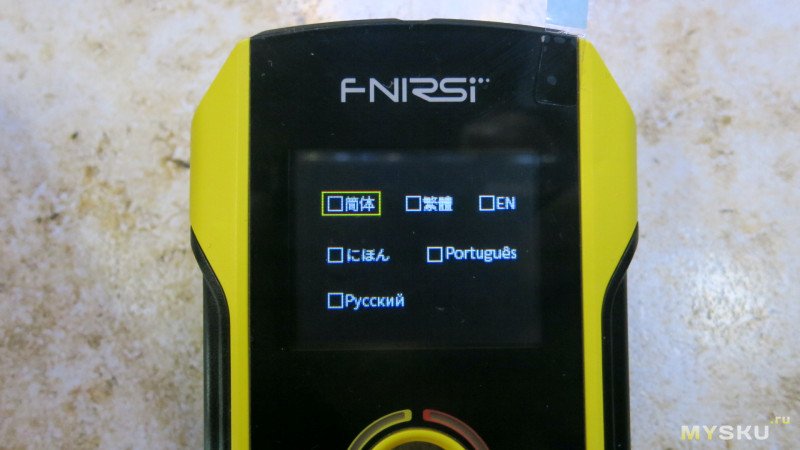

При первом включении прибор просит выбрать язык.

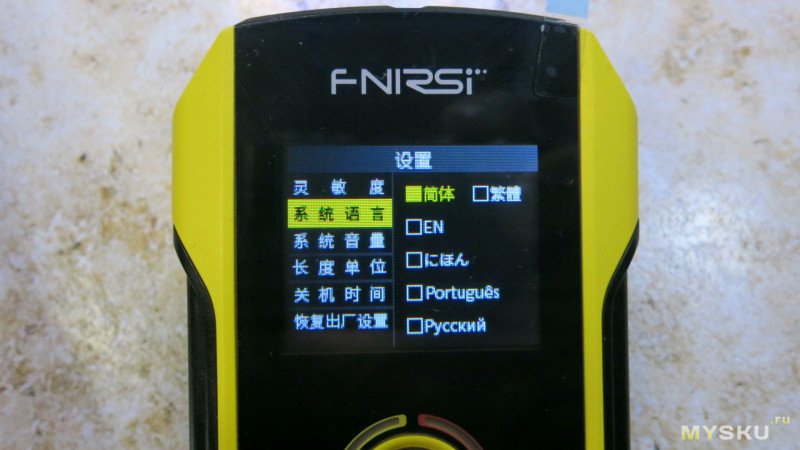

Я нажал не туда и выбрал какие-то иероглифы. Чтоб войти в меню, нужно зажать две кнопки на передней панели.
Пункты меню меняются правой кнопкой, подтверждение левой кнопкой. Выход две кнопки вместе.

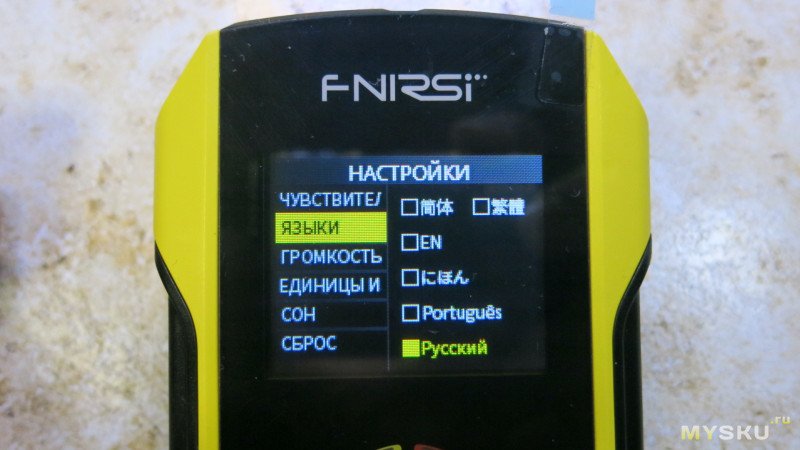

Вторая строка это язык.
Русский есть, стало понятнее.
Другие пункты меню.

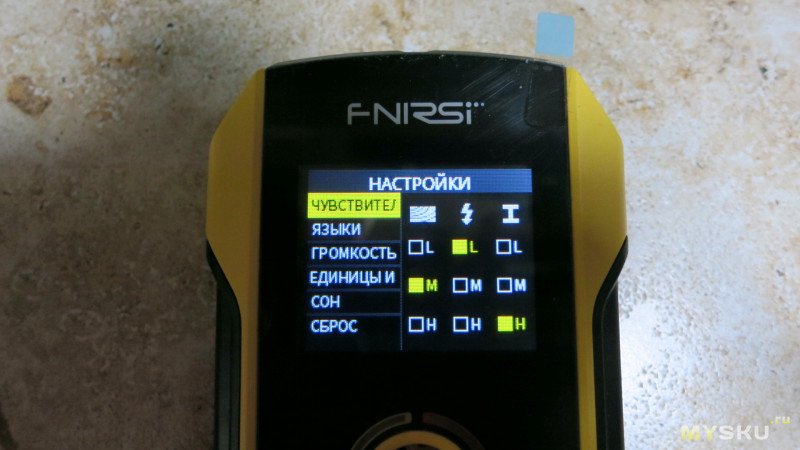

Первый пункт — чувствительность. Для любого из трех материалов можно выбрать один из трех уровней чувствительности.

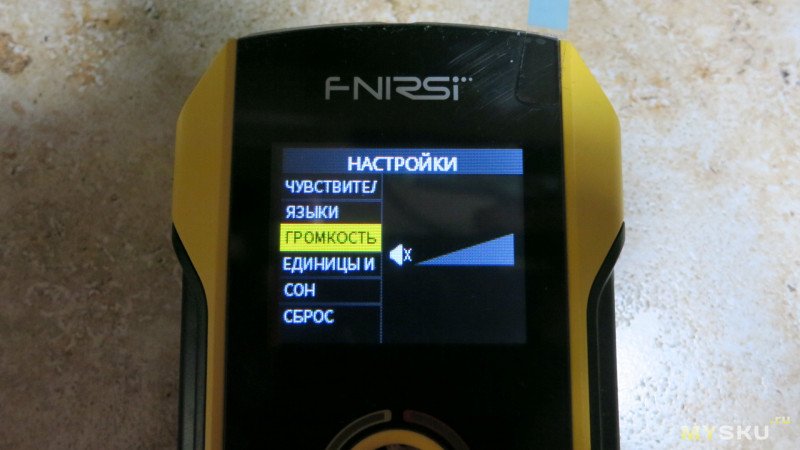

Третий пункт — громкость. Она или есть или нет, регулировки нет.

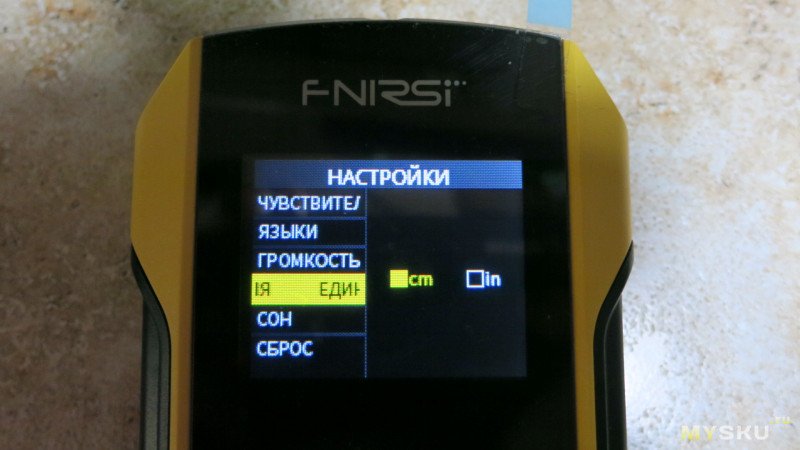

Четвертый пункт — единицы измерения. Сантиметры или дюймы

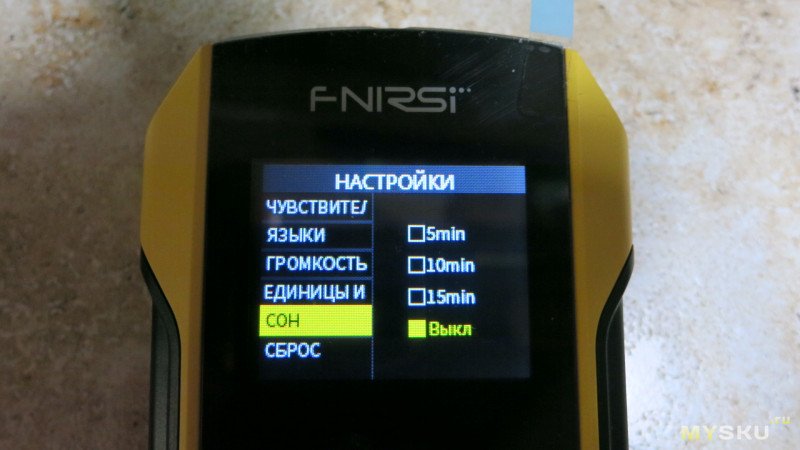

Пятый пункт, сон. Можно выбрать время автовыключения от 5-10-15 мин или автовыключение выкл.

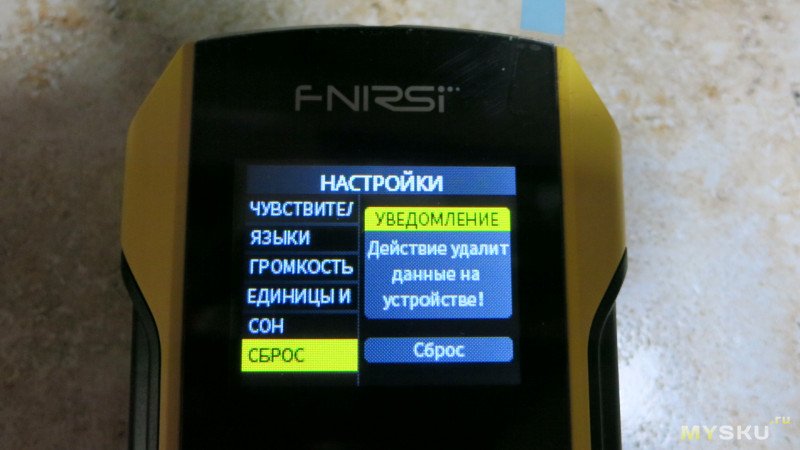

Последний пункт Сброс.

Обнаружение металла (арматура, провода, алюминий, стальные и медные трубы)

При включении по прибор всегда включается в режиме обнаружения металла. У прибора есть три уровня чувствительности для металла.
Максимальная глубина обнаружения металла 120мм, немагнитных металлов 100мм и может уменьшаться из-за материала стены.

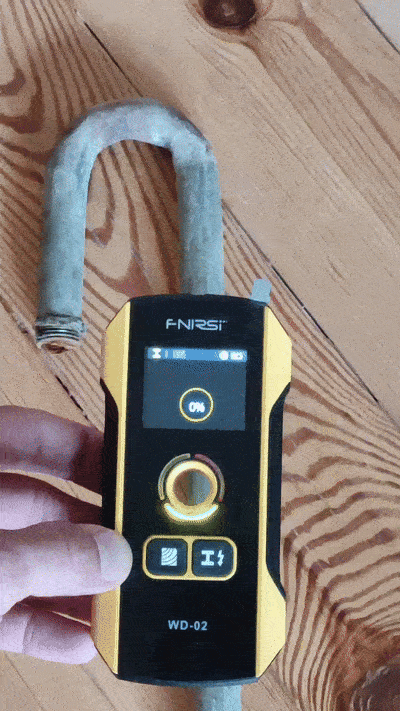

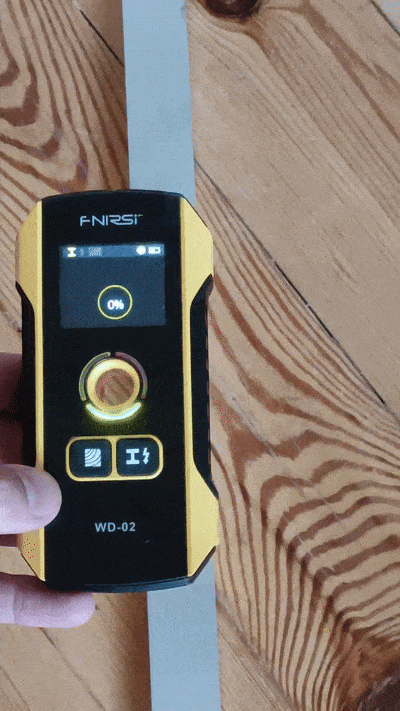

Чем ближе к металлу, тем выше проценты по центру, так же справа есть дополнительная шкала приближения и расстояние в сантиметрах. Так же сегменты возле круга показывают цветом: если на шкале от 0 до 15% то светится оранжевый, больше 15% — красный сегмент. Когда металл совсем близко, то в центре экрана появляется надпись «центр».
Если детектор при поиске металла обнаружит переменное напряжение, то появляется символ молнии.

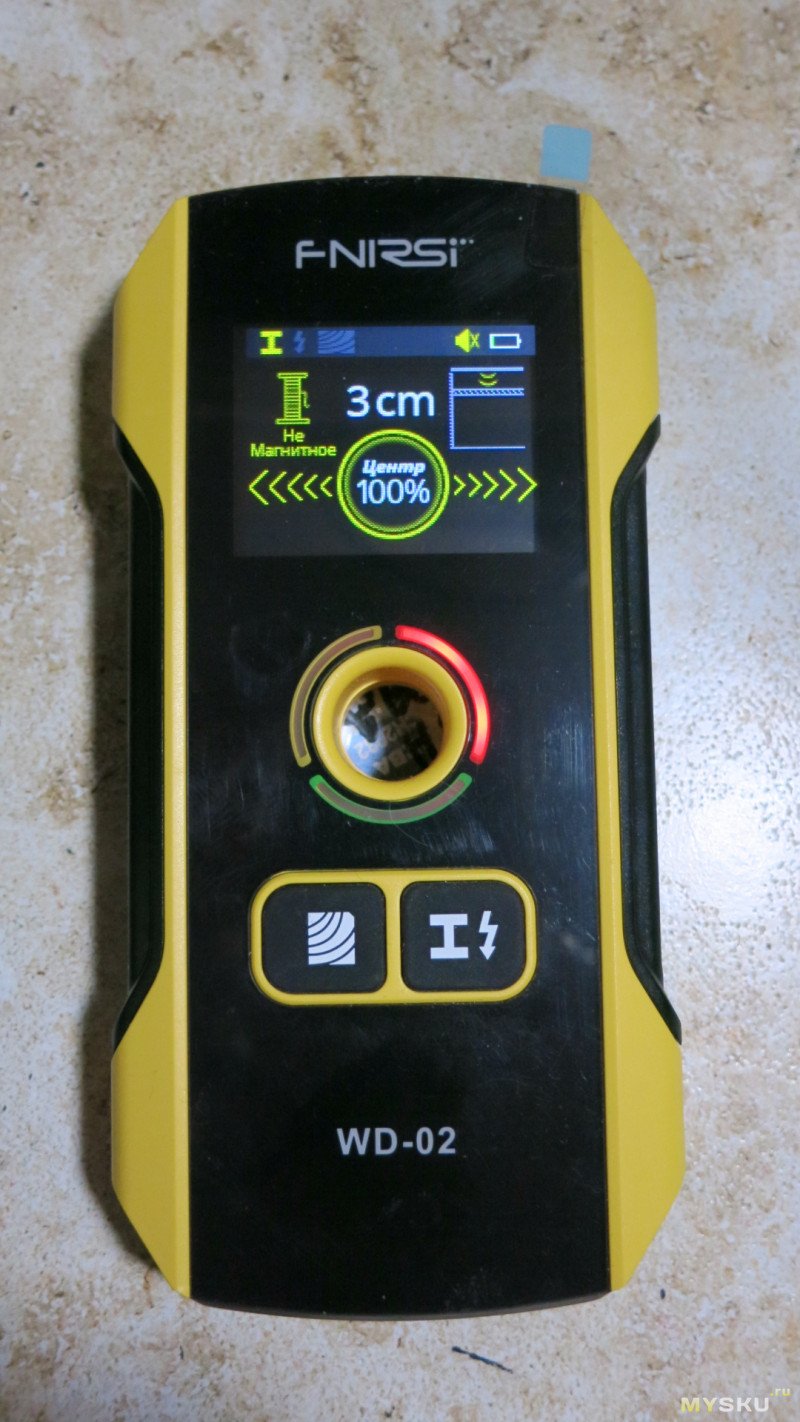

Если металл немагнитный, например алюминий, то так и пишет «не магнитное», остальная индикация та же. При поиске желательно снимать металлические кольца и перстни, они могут попасть в зону действия прибора и исказить его показания.

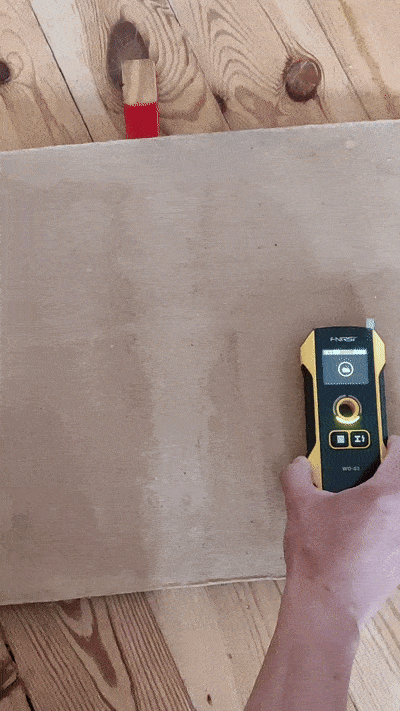

Обнаружение неоднородностей за преградой (обычно деревянные балки, бруски, профили для крепления гипсокартона)
Я применял этот режим, когда нужно было найти металлопрофиль за стеной/потолком из гипсокартона. При сверлении отверстий для подрозетников нежелательно попадать на металлические профили. Ну и если нужно что-то закрепить, то значительно лучше и проще найти профиль за гипсом и вкрутить шуруп в профиль, чем пытаться закрепиться в гипс бабочками и другими дюбелями для гипсокартона. Аналогично для ДВП, если нужно что-то закрепить, то лучше попасть в брусок за ДВП, потому что шуруп в ДВП слабо держит нагрузку.
Режим включается нажатием на символ с картинкой бруска дерева.
Максимальная глубина обнаружения 38мм. При этом время от времени прибор автокалибруется. При этом пишет про это на каком-то (португальском?) языке.
В этом режиме шкала по центру показывает направление где находится брусок, слева или справа.
Если он по центру, то мигает красный сегмент и прибор пищит. В этом режиме тоже реагирует на метал — как магнитный, так и немагнитный, но в режиме обнаружения металла чувствительность на металл сильно больше. Если видит электрическое поле, то появляется значок молнии.

Обнаружение кабелей под напряжением
Наверное это самый востребованный режим. Детектор может находить провода на глубине до 5 см.

Материал стены влияет на глубину обнаружения провода, чем он плотнее, тем сложнее обнаружить провода в стене. Так же сильно влияет влажность, если стена еще не высохла после отделочников, то звенит вся. Самая боль это искать провода в армированном бетоне или монолите, звенит все подряд. Приходится включать и выключать нагрузку на этот провод, чтоб понять это общий фон или сигнал от этого провода. Также на чувствительность влияет положение тела и особенно второй руки. Можно уменьшить чувствительность, положив руку рядом с прибором, это видно по шкале. И обнаружение электричества работает чуть с запозданием, видимо происходит фильтрация пиков, помех — при включении света, нагрузки на проводе значение на шкале увеличивается через пару секунд. Кабели без напряжения могут быть обнаружены в режиме поиска металлов, но чем они тоньше, тем меньше чувствительность прибора.
