Переходник Jeyi P577 PCIE 5.0x16 -> 4*m.2

Прикупив fanxiang s910max столкнулся с проблемой — оказалось что несмотря на поддержку со стороны матери pcie 5.0 в x16 слоте, из почти десятка переходников работать в старшем режиме не желают все, кроме одного, а тот — x1. Ознакомление с вопросом показало, что должны работать переходники от asus из комплекта некоторых плат, которые даже на вторичном рынке стоят совершенно негуманно. Поиск на али показал, что появилось несколько переходников от jeyi с явно указанной поддержкой 5.0. Не то что бы мне нужна была именно версия на 4 разьема, но разделять слот для пары устройств стендовая мать умеет, а стоил такой переходник на момент покупки всего в полтора раза дороже одиночного (если кому надо, цены стоит отслеживать, вчера был 1881, а под новый год почти 3т). Он и был заказан в минимальном комплекте без термонаклеек. Версии на 1 ssd:
https://aliexpress.ru/item/1005009635810164.html — P560
https://aliexpress.ru/item/1005008489550620.html — P573, с радиатором
Почта последний месяц барахлит, и доставка затянулась на месяц, успев лишь под самый конец года.

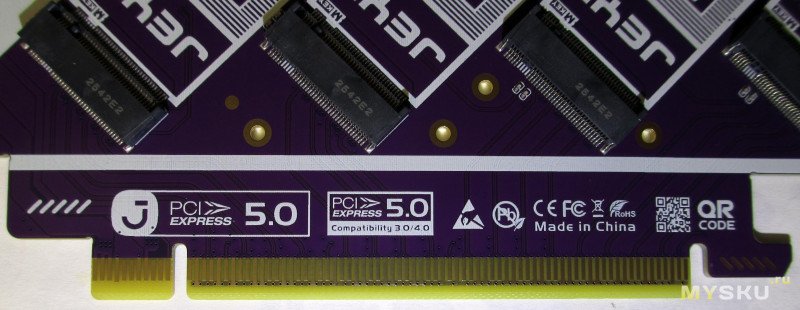

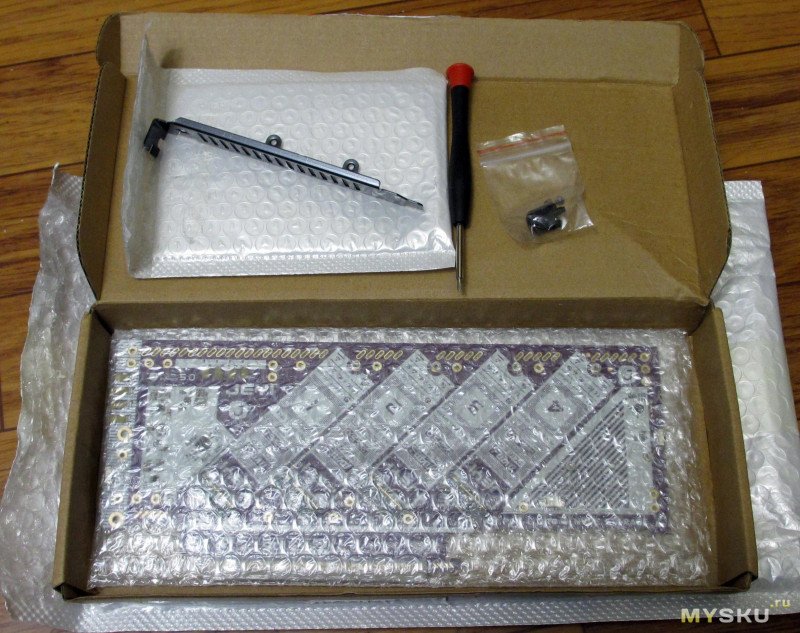

Приехало в пакете и традиционной для jeyi опломбированной картонной коробке.Комплект — сам переходник (разьем x16 закрыт пластиковым защитным колпачком), отдельно заглушка полной высоты, отвертка и минимальный набор винтов — 4шт для ssd, 2шт для крепления заглушки к плате и 1 с насадкой для крепления заглушки к корпусу.

Переходник пассивный и рассчитан на платы с поддержкой бифуркации x16 слота на 4x4x4x4 (это всякие hedt от интеля на s2066 итп, и некоторые на am4/5 амд) или хотя бы 8x2(старшие чипсеты под s1700 и видимо 1851) — тогда будут доступны 2 разьема. Иначе будет работать только первый разьем m.2.

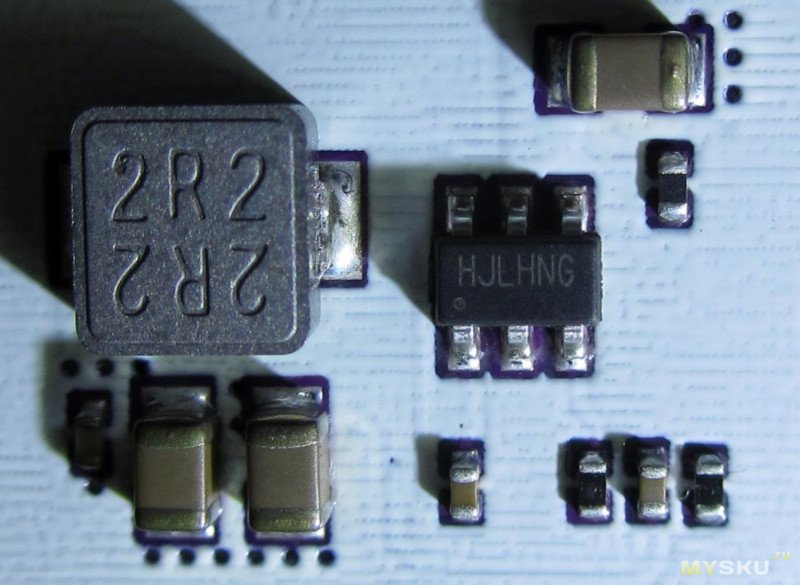

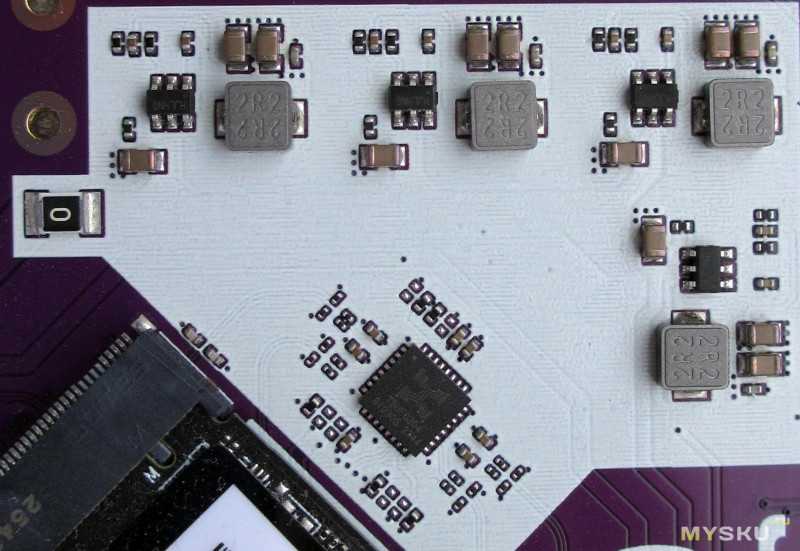

Питание накопителей осуществляется посредством понижающих преобразователей 12->3.3В, по одному на каждый разьем.
Повторитель сигнала синхронизации pcie tbuf0304 ( m.ylyhqb.com/en/DifferentialBuffer/63/l1/51/l2/20/l3/36.html ):

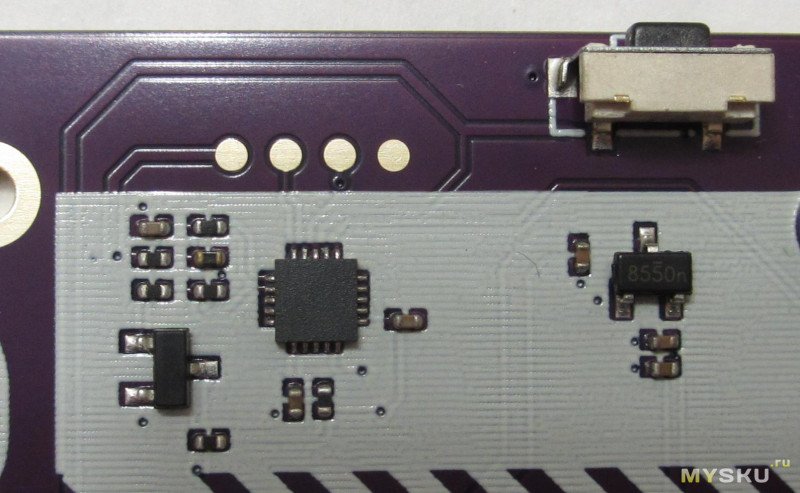

Еще есть пара подключенных параллельно кнопок с торцов платы непонятного назначения, возможно они управляют вентилятором.

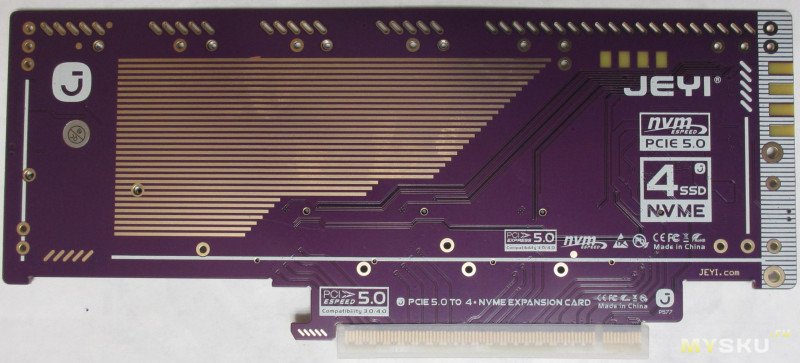

На плате есть внутренняя и внешняя, на задней планке, линейки по 4 светодиода индикации активности каждого накопителя, зеленого цвета. Рядом с ними участки платы без шелкографии и внутренних слоев металлизации, частично прозрачные — индикация увидна с обеих сторон платы.

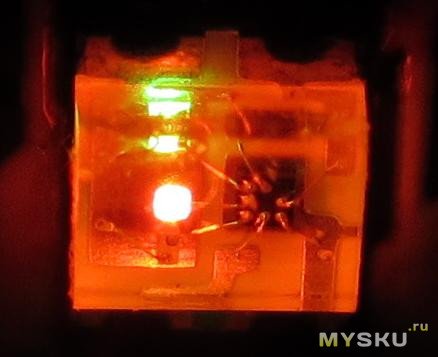

Есть место для крепления вентилятора с подсветкой розовым(красный+зеленый) светодиодом (но скорее он управляемый) и разьем для его питания.

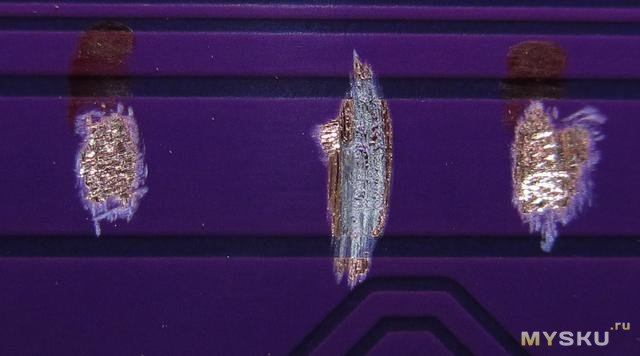

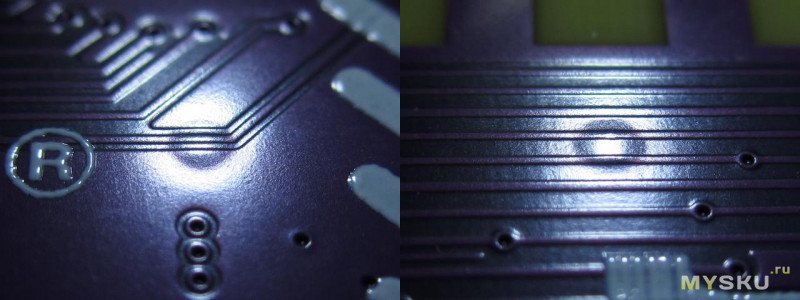

На плате встречаются вот такие дефекты, расположенные с некоторой регулярностью:

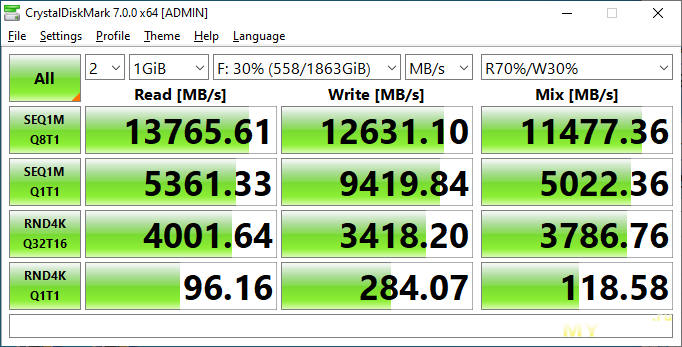

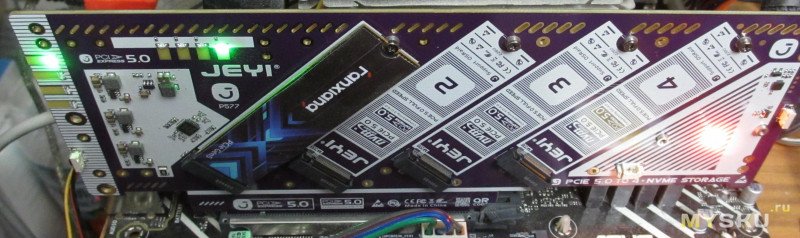

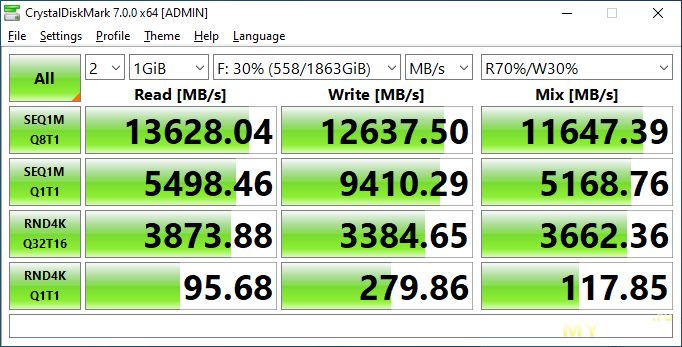

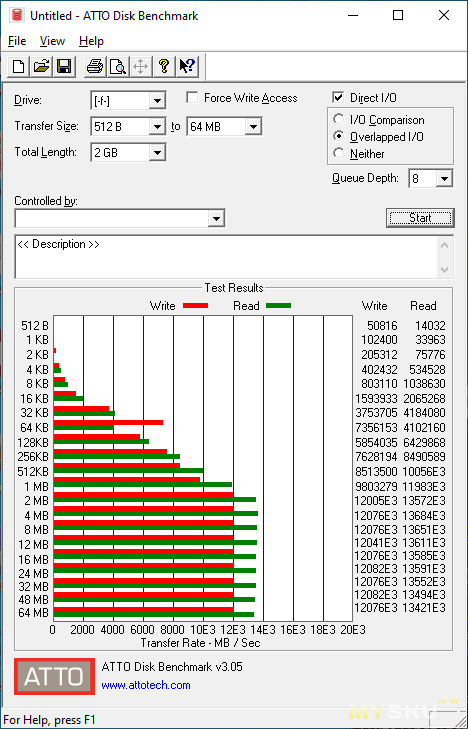

Проверка работоспособности оправдала ожидания — ssd наконец заработал в pcie 5.0x4 режиме:На последовательном обмени без очереди при любом размере блока развить полную скорость он не может:Так же и в слоте #3:

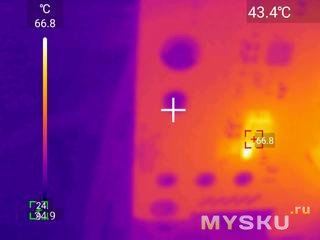

Нагрев шим-контроллера преобразователя питания первого слота во время потреблении ssd около 2А составил 67C (воздух ~25), дроссель холоднее:

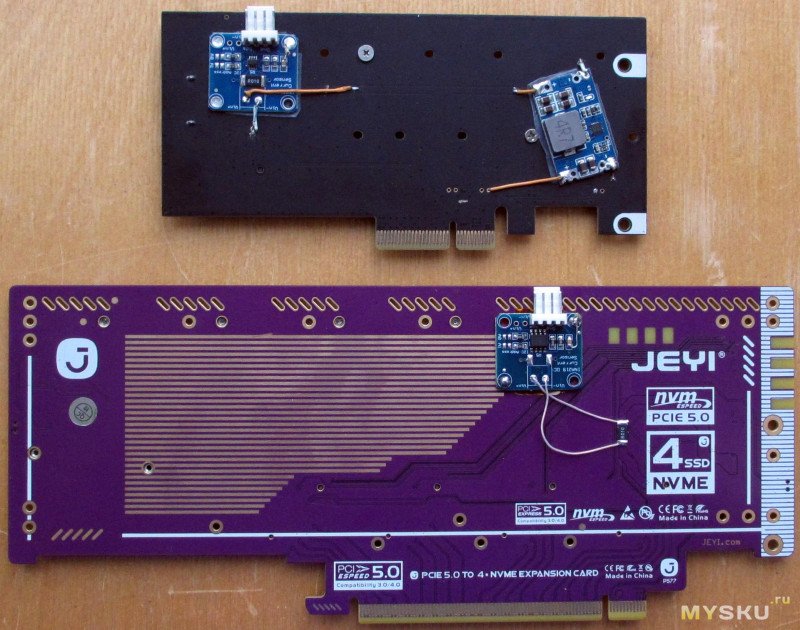

На переходник для замеров потребления был установлен измеритель потребления на ina219 (исключительно из-за совместимости с прежним переходником). Сначала было желание поставить ina3221 на 3 слота сразу, но оказалось что кроме первого слота питание разведено во внутренних слоях платы. Шунт заменен на 10мОм и вынесен на сам переходник для минимизации падения напряжения на нем, соответственно разрешение по току при разумном диапазоне измерения до 4А получилось 1мА.С первым экземпляром возникла проблема — у нее был 0 тока был достаточно сильно смещен, на 7-8мА, пришлось его заменить.

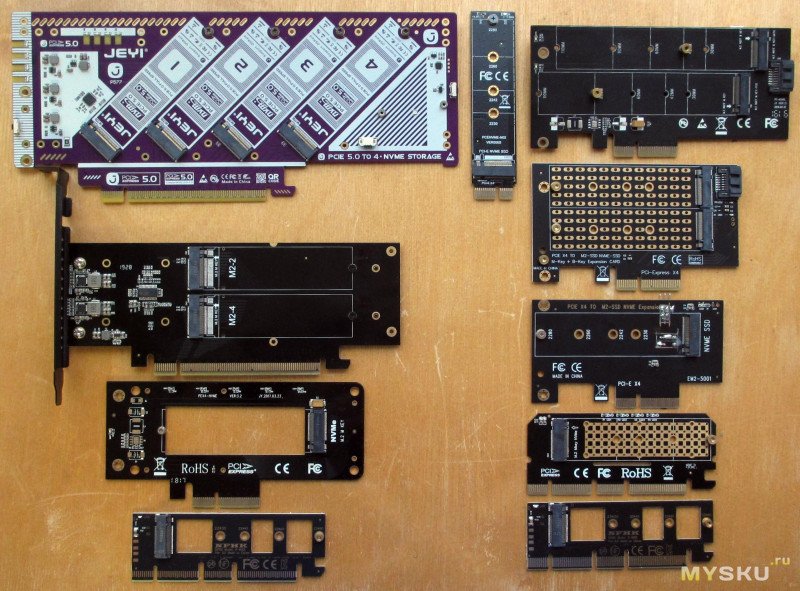

p.s. а вот в компании с нежелавшими работать в 5.0x4:через них ssd был или вообще не виден, или оказывался в режимах от 1.0x4 4.0x1, или вроде бы 5.0x4, но отваливался при попытках чтения (иногда даже еще до них), или работал, но со скоростями уровня вплоть до пары сот мегабайт. При этом с явным ограничением до 4.0x4 все они работают нормально.
