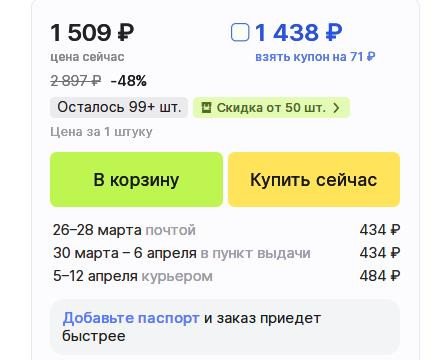

- Цена: 1438 ₽ + доставка за mp3-модуль
- Перейти в магазин
Давно не было звукового DIY из китайских модулей. Исправляемся. Современное домашнее аудио стремится к компактности и самодельные проекты не исключение. Сегодня соберем (из готовых блоков) звуковой агрегат из качественного mp3-модуля (названия или бренда у него нет) с цветным экраном и алюминиевой передней панелью (там еще цифровой выход I2S, Bluetooth с кодеком AAC, и прямое подключение к ПК), платы усилителя мощности класса D (чип TPA3221) и готового корпуса из магазина «фикс-прайс» (правда без 3D-печати не обошлось).
Нужно было для второго ПК сделать небольшую звуковую систему, чтобы просто подключить пассивные колонки. Модуль был давно куплен из интереса, вот и решил его использовать.
Как всегда, начнем обзор с заявленных характеристик продукта (выделить хочется именно звуковой модуль).
Общие технические характеристики
Тип товара: встраиваемая музыкальная панель без усилителя мощности
Модель: KCX_TFT2.8_PLAYER02_V2.1
Дисплей: IPS 2.8", разрешение 320х240
Питание: 4,5-5 В DC
Ток при работе: 30-180 mA
Источники сигнала: Bluetooth, LINE IN, USB, microSD, внешняя звуковая карта для ПК
Аудио выход: 2.8 Vp-p
Отношение С/Ш: 104 дБ
Носители файлов: до 64 ГБ
Bluetooth версия: 5.3 BR+EDR
Поддержка форматов: MP3/WMA/WAV/APE/FLAC, кодеки Bluetooth SBC/AAC
Экран физические размеры: 59х44,5 мм
Эквалайзер: 7 пресетов + ручной 11 полос
Микрофон: нет
Запись на носитель: нет
Переход по папкам на носителе: да
Пульт ДУ: да
Размеры панели: 135х69,5 мм
Модуль есть с серебристой или черной передней алюминиевой панелью (толщина 3 мм).

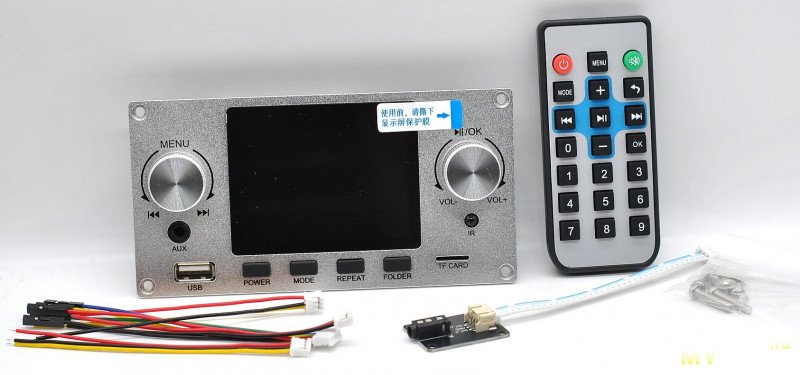

В комплекте пульт, кабели и винты для монтажа:

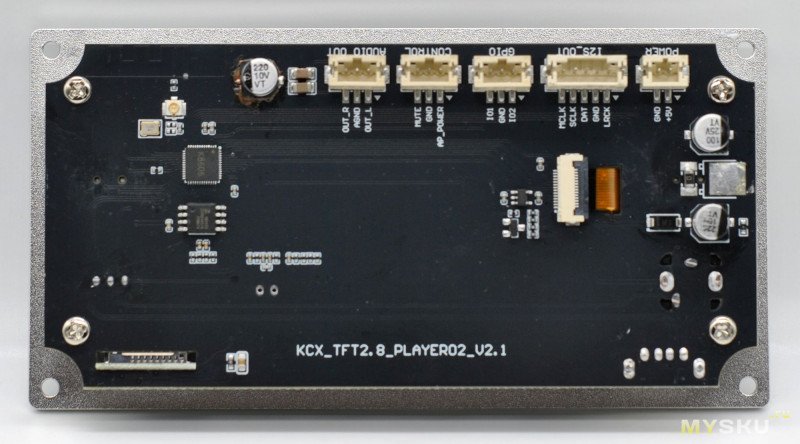

У модуля довольно много интерфейсов:

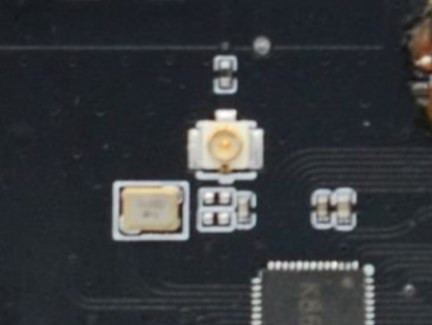

Чип K8605 (клон Qualcomm CSR8605?).

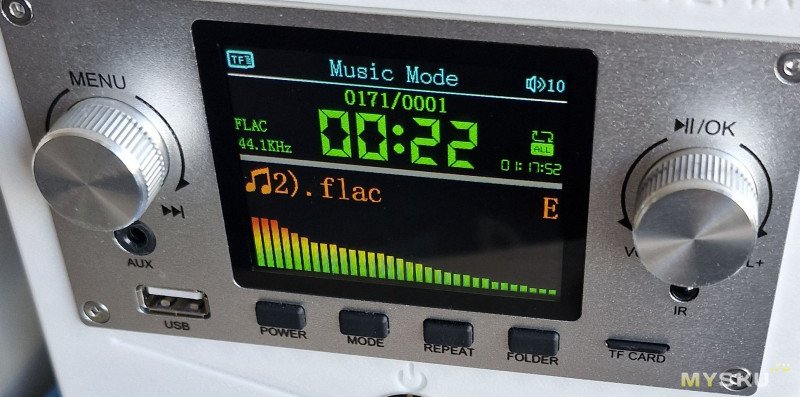

И хороший цветной экран, не сенсорный, но это компенсируется парой энкодеров спереди:
Спереди из интерфейсов USB-A, который не только для носителей музыкальных файлов (включая flac), но и для подключения к ПК в качестве внешней звуковой карты (нужен кабель с передачей данных). Еще линейный вход 3,5 мм и слот для карты микроSD.
Остальные возможности покажу модуля уже в готовом устройстве.
В качестве корпуса (обычно это самая головная боль для таких конструкций) выбрал ящик из ламината из магазина «фикс-прайс» (вроде бы стоит 150 рублей):

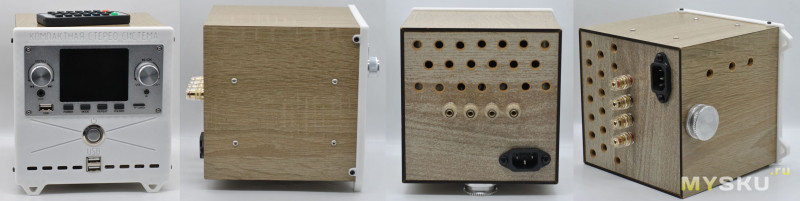

Выглядит аккуратно. Размеры 150х150х150 мм, стенка 5 мм. Есть несколько вариантов цветов. Главное обрабатывать можно шуруповертом и напильником дома.
Добавляем отверстий для пассивного теплоотвода и разъемов:
Но тут не хватает одной стенки.

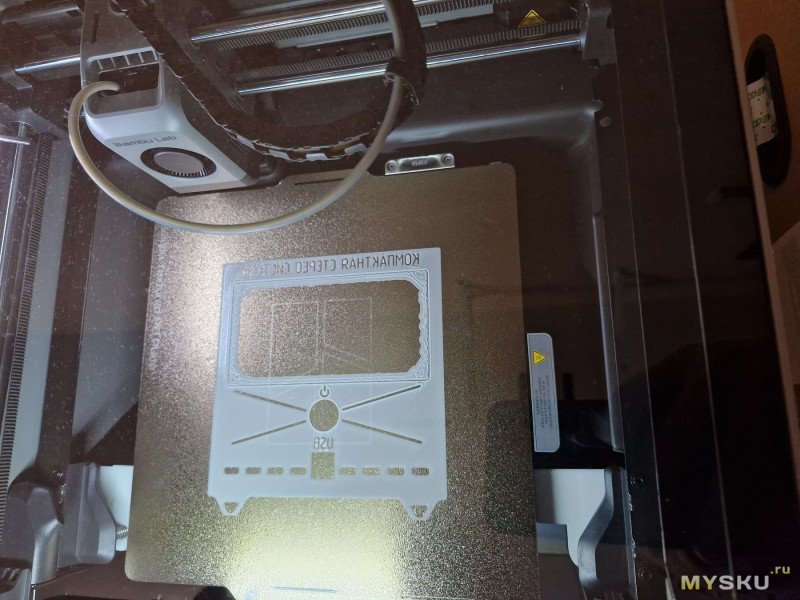

Ее печатаем на принтере:
Дизайн, понятное дело, около колхозный, но на разработку и печать уходит 2 часа.
В названии соблюдаем новый Федеральный закон от 24.06.2025 №168-ФЗ «О внесении изменений в отдельные законодательные акты Российской Федерации». Этот закон часто неформально называют «законом о защите русского языка».

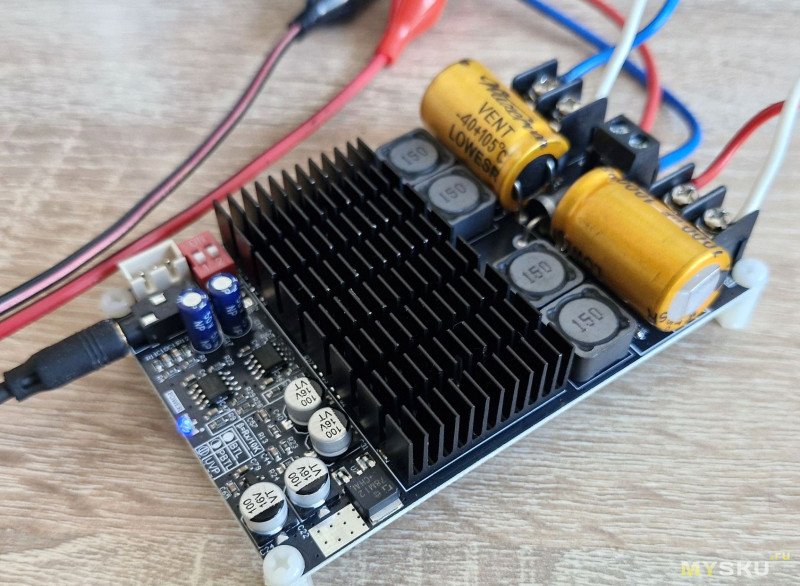

Усилитель мощности — плата ZK-2001 на чипе TPA3221:
недорогой, эффективный вариант с честной (измеренной) мощностью 80 Вт на 4 Ом при питании 24 В. Защиты встроены, может работать в мостовом режиме, качество звука среднее.
Для питания усилителя использовал импульсный сетевой блок 24 В с током 4,16 А, точнее это начинка из пластикового корпуса.

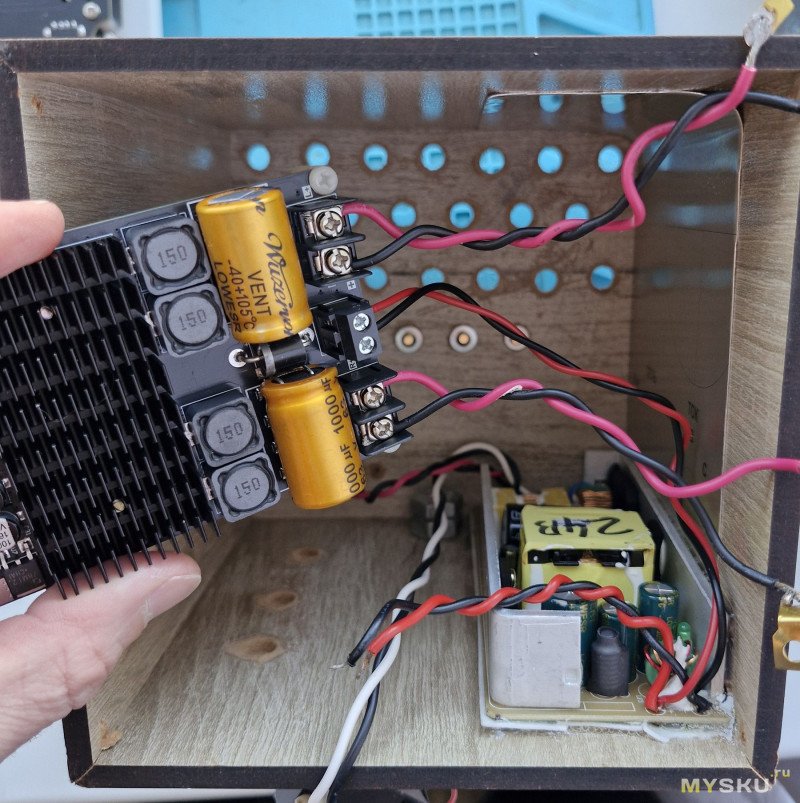

Плата УМЗЧ стоит на боковой стенке.
В качестве USB для питания гаджетов использован модуль HW-272 2хUSB с током 3A. Добавил радиатор.

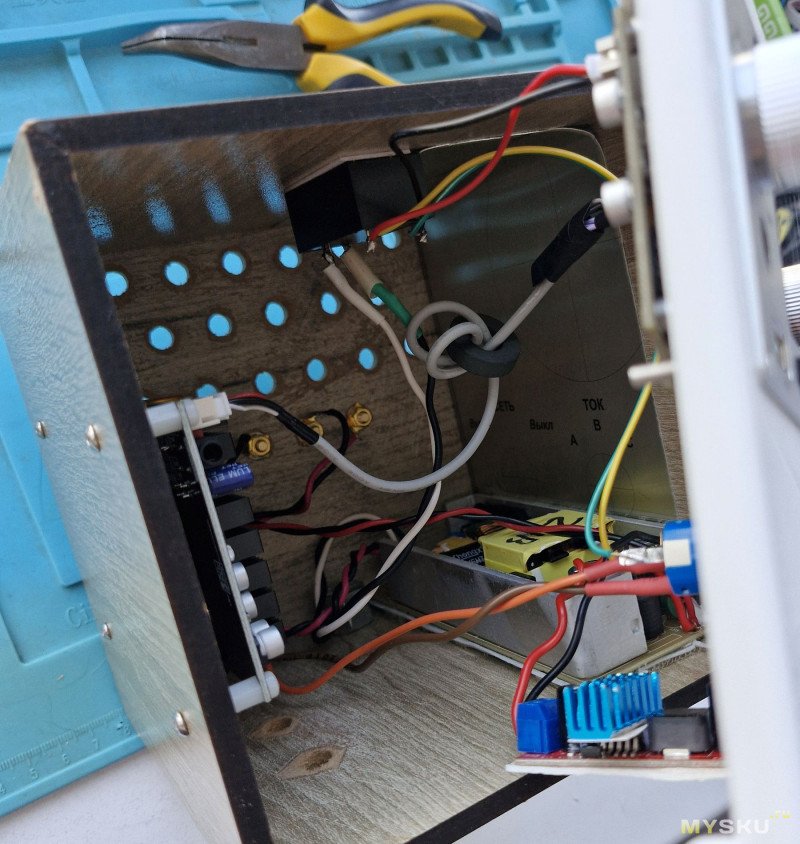

Собираем все в кучу:

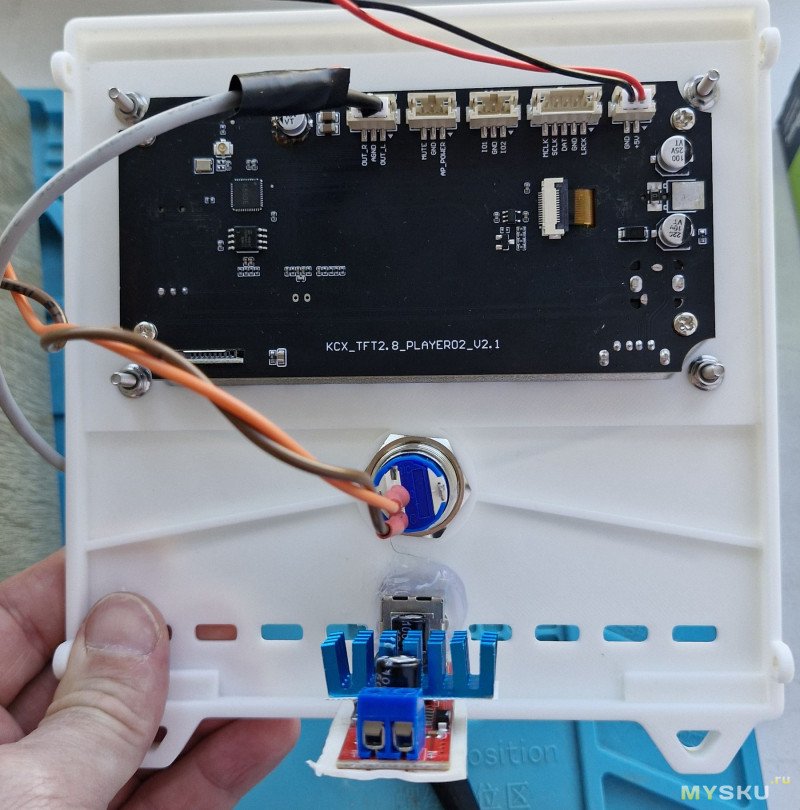

Для питания звукового модуля используется AC-DC блок питания Hi-Link HLK-PM 5 (есть обзор 12 В версии).

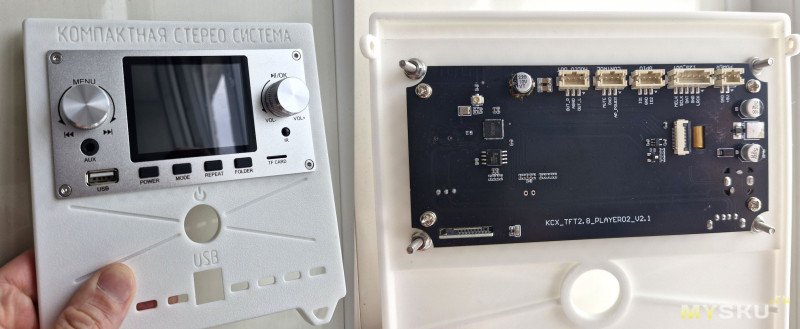

Посадка пластиковой стенки с модулем по периметру, крепление на ушки сбоку.

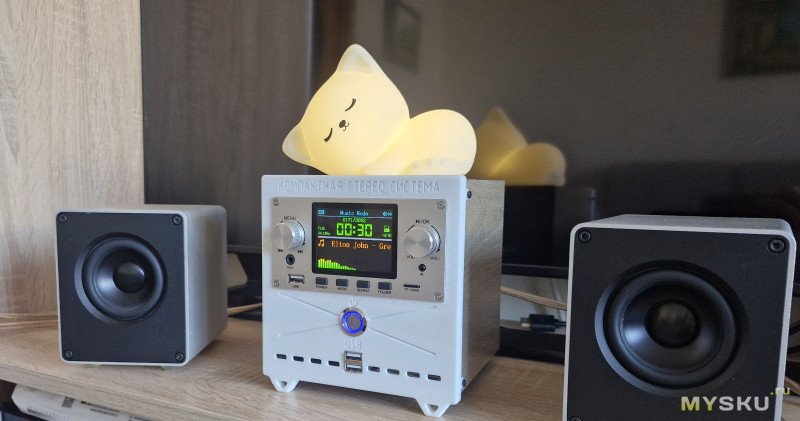

Получается как-то так (собирается из готовых блоков за пол часа):
Одна ножка металлическая для устойчивости. На фоновом длительном прослушивании перегрева нет, отверстия и радиаторы вывозят 5-10 Вт тепла.
Что особенного в этой системе с модулем.

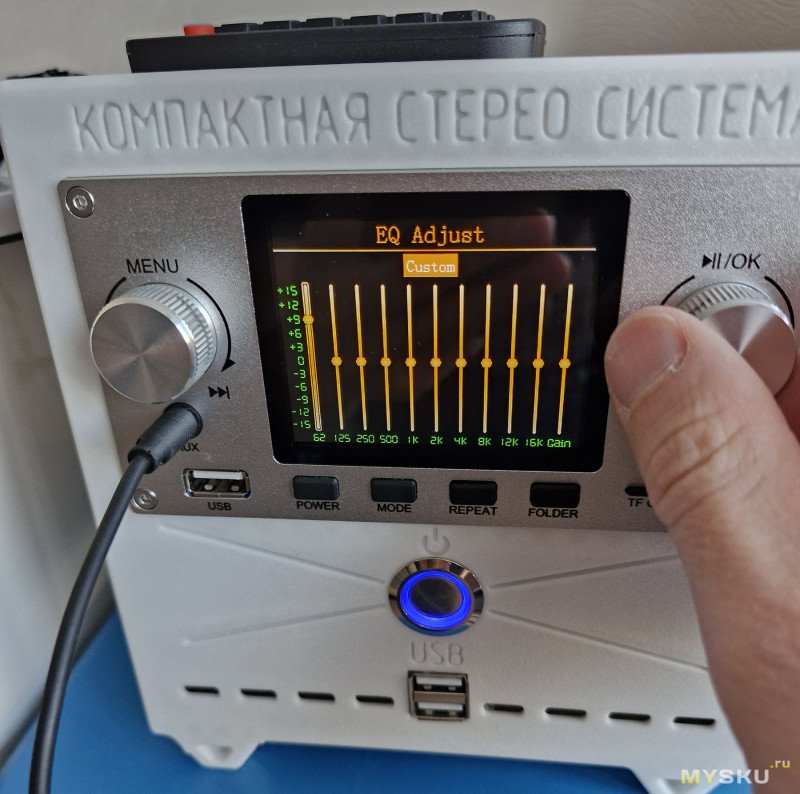

Например, отличный эквалайзер ручной настройкой (+- 15 дБ) и готовыми установками (6 шт.):

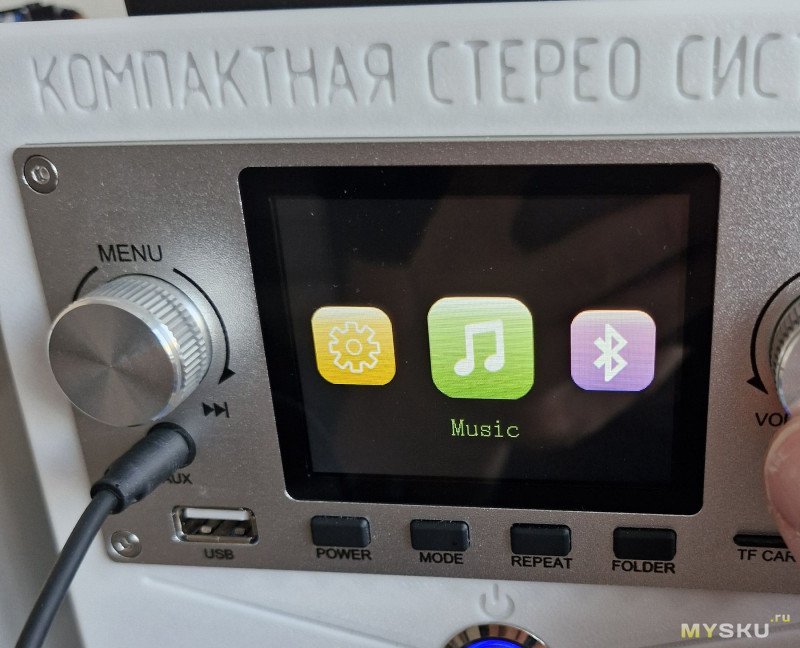

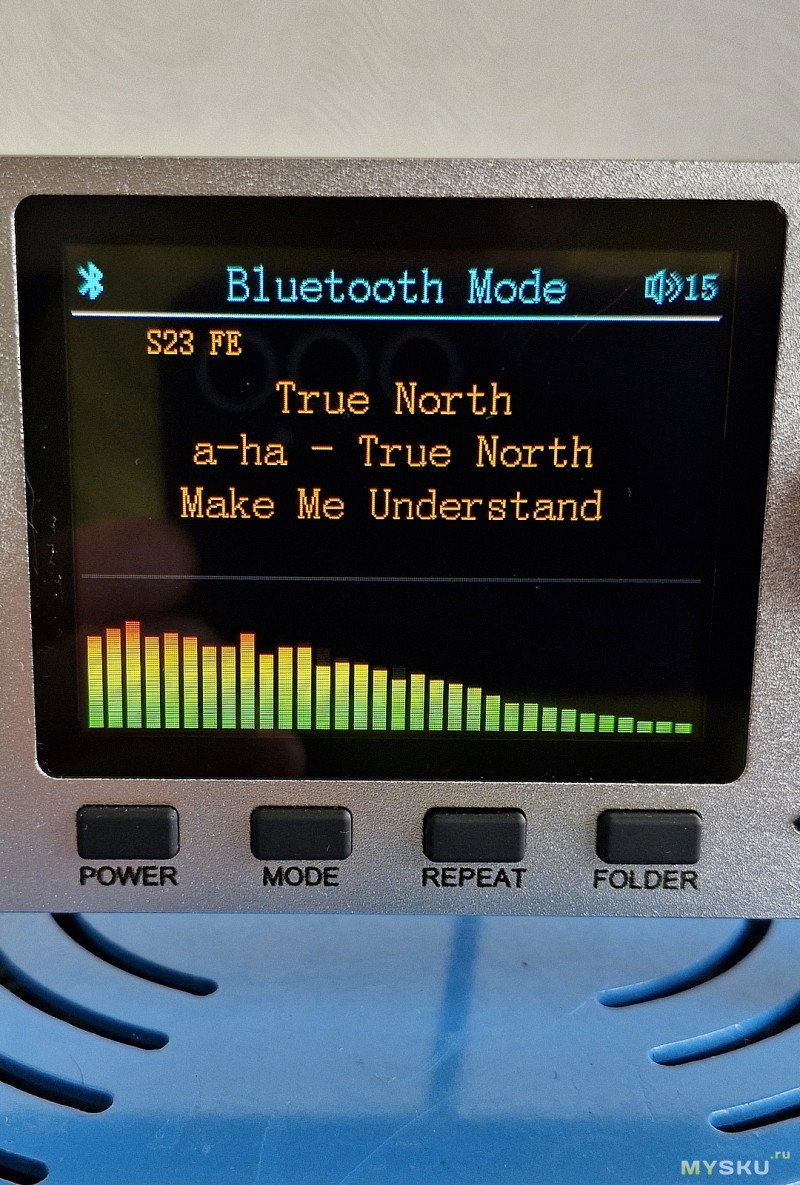

Удобное наглядное меню:
Регулировка громкости 30 единиц.

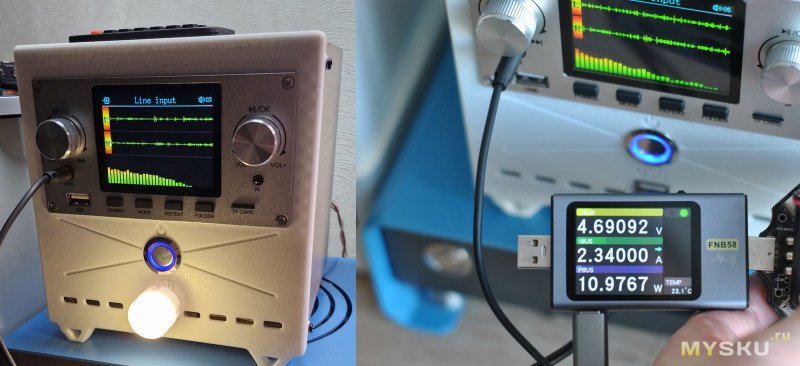

Возможность цифрового подключения к ПК:

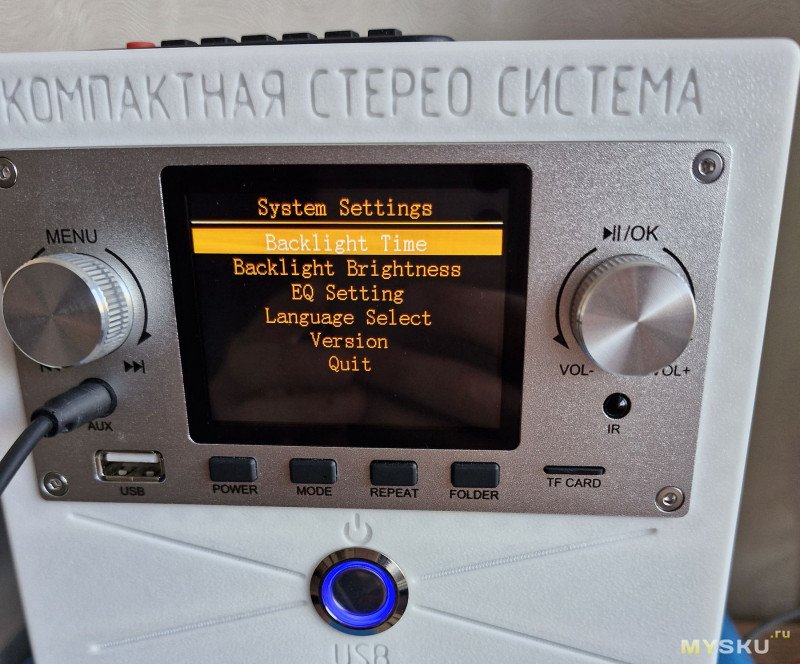

Настройки модуля:
Но есть у него минусы:
Итог:
Конструкция рабочая, изготовить/повторить просто (вместо 3D печати фанерную стенку вставить). В кубическую коробку со стороной 15 см все влезло с запасом. Звуковой модуль отличный, тут солидный внешний вид с читаемым экраном, много подключений и качественный звук по беспроводу, можно использовать с внешним ЦАП. Я покупал его год назад, может сейчас есть с более новой прошивкой. Усилитель можно поставить и проще, вроде 3116.
Спасибо за просмотр. Удачных покупок!
Нужно было для второго ПК сделать небольшую звуковую систему, чтобы просто подключить пассивные колонки. Модуль был давно куплен из интереса, вот и решил его использовать.
Как всегда, начнем обзор с заявленных характеристик продукта (выделить хочется именно звуковой модуль).
Общие технические характеристики
Тип товара: встраиваемая музыкальная панель без усилителя мощности
Модель: KCX_TFT2.8_PLAYER02_V2.1
Дисплей: IPS 2.8", разрешение 320х240
Питание: 4,5-5 В DC
Ток при работе: 30-180 mA
Источники сигнала: Bluetooth, LINE IN, USB, microSD, внешняя звуковая карта для ПК
Аудио выход: 2.8 Vp-p
Отношение С/Ш: 104 дБ
Носители файлов: до 64 ГБ
Bluetooth версия: 5.3 BR+EDR
Поддержка форматов: MP3/WMA/WAV/APE/FLAC, кодеки Bluetooth SBC/AAC
Экран физические размеры: 59х44,5 мм
Эквалайзер: 7 пресетов + ручной 11 полос
Микрофон: нет
Запись на носитель: нет
Переход по папкам на носителе: да
Пульт ДУ: да
Размеры панели: 135х69,5 мм
Модуль есть с серебристой или черной передней алюминиевой панелью (толщина 3 мм).
В комплекте пульт, кабели и винты для монтажа:
У модуля довольно много интерфейсов:- Питание 5 В
- I2S цифровой выход на ЦАП
- GPIO
- Контроль для усилителя
- Линейный выход
- Резистор разрыва земляной петли
Чип K8605 (клон Qualcomm CSR8605?).
И хороший цветной экран, не сенсорный, но это компенсируется парой энкодеров спереди:
Спереди из интерфейсов USB-A, который не только для носителей музыкальных файлов (включая flac), но и для подключения к ПК в качестве внешней звуковой карты (нужен кабель с передачей данных). Еще линейный вход 3,5 мм и слот для карты микроSD. Остальные возможности покажу модуля уже в готовом устройстве.
В качестве корпуса (обычно это самая головная боль для таких конструкций) выбрал ящик из ламината из магазина «фикс-прайс» (вроде бы стоит 150 рублей):
Выглядит аккуратно. Размеры 150х150х150 мм, стенка 5 мм. Есть несколько вариантов цветов. Главное обрабатывать можно шуруповертом и напильником дома.Добавляем отверстий для пассивного теплоотвода и разъемов:
Но тут не хватает одной стенки.Ее печатаем на принтере:
Дизайн, понятное дело, около колхозный, но на разработку и печать уходит 2 часа.В названии соблюдаем новый Федеральный закон от 24.06.2025 №168-ФЗ «О внесении изменений в отдельные законодательные акты Российской Федерации». Этот закон часто неформально называют «законом о защите русского языка».Усилитель мощности — плата ZK-2001 на чипе TPA3221:
недорогой, эффективный вариант с честной (измеренной) мощностью 80 Вт на 4 Ом при питании 24 В. Защиты встроены, может работать в мостовом режиме, качество звука среднее.Для питания усилителя использовал импульсный сетевой блок 24 В с током 4,16 А, точнее это начинка из пластикового корпуса.
Плата УМЗЧ стоит на боковой стенке.В качестве USB для питания гаджетов использован модуль HW-272 2хUSB с током 3A. Добавил радиатор.
Собираем все в кучу:Для питания звукового модуля используется AC-DC блок питания Hi-Link HLK-PM 5 (есть обзор 12 В версии).Посадка пластиковой стенки с модулем по периметру, крепление на ушки сбоку.
Получается как-то так (собирается из готовых блоков за пол часа):
Одна ножка металлическая для устойчивости. На фоновом длительном прослушивании перегрева нет, отверстия и радиаторы вывозят 5-10 Вт тепла.Что особенного в этой системе с модулем.
Например, отличный эквалайзер ручной настройкой (+- 15 дБ) и готовыми установками (6 шт.):
Удобное наглядное меню:Регулировка громкости 30 единиц.Возможность цифрового подключения к ПК:
Настройки модуля:Но есть у него минусы:- Нет FM радио
- Не воспроизводит Hi-Res выше 48 кГц

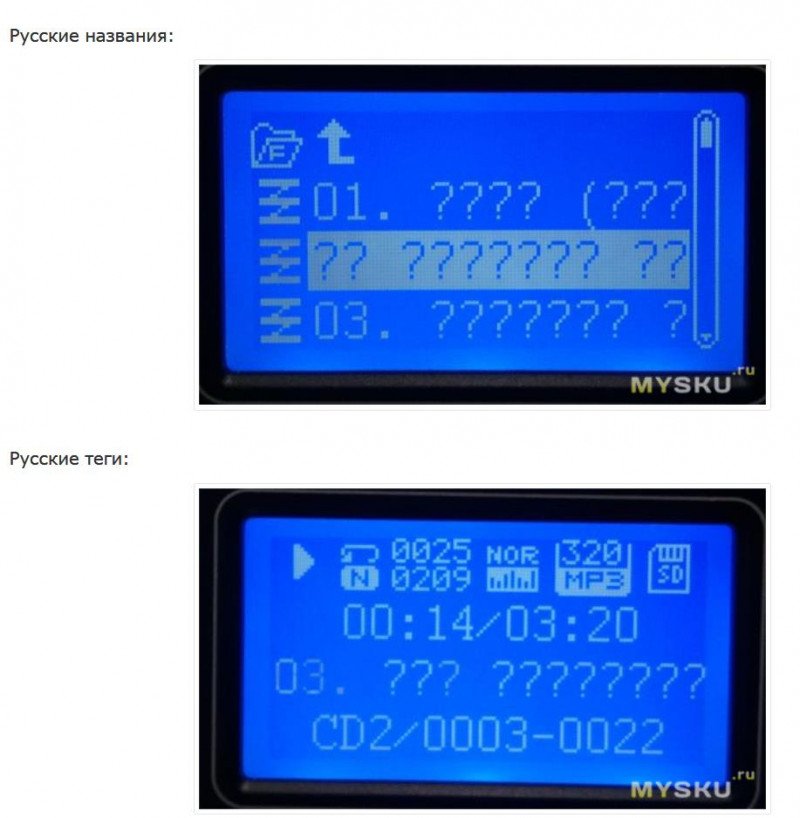

- Нет русских тегов
- Только крохотный (9 см) пульт ДУ
Итог:Конструкция рабочая, изготовить/повторить просто (вместо 3D печати фанерную стенку вставить). В кубическую коробку со стороной 15 см все влезло с запасом. Звуковой модуль отличный, тут солидный внешний вид с читаемым экраном, много подключений и качественный звук по беспроводу, можно использовать с внешним ЦАП. Я покупал его год назад, может сейчас есть с более новой прошивкой. Усилитель можно поставить и проще, вроде 3116. Спасибо за просмотр. Удачных покупок!
Самые обсуждаемые обзоры
| +40 |
1715
90
|
| +58 |
3452
78
|
| +68 |
2201
44
|
Из отзыва: «Приехал за месяц. Упаковали — »как боженька". Внешний вид отличный. Экран яркий — крупный. Играет прекрасно, название файла на кириллице показывает (жаль тэги не кажет), место остановки воспроизведения при выключении запоминает. Изначально на китайском, для переключения на английский(русского нет) — 4 пункт, в меню настроек. По питанию установлен стабилизатор для питания от 12В. Доволен — качественный модуль.".
Не видя всю плату БП и габарит, закрадываются сомнения насчёт мощности 80-100Вт. Но если габарит соответствующий, то может быть и потянет 80-100Вт (продолжительно).
Диаметр диффузора больше, а ход меньше — интермодуляция ниже при тех же SPL. Ящик больше — КПД выше даже нано-неодимового драйвера с жалкими 1,5 литрами объёма, которому по паспорту автора концепта нужно 2 л.
Это OEM китайское, поэтому маркировки динамиков нет?
80 Вт подавать на 10-ваттники (25 пиковых?) — мазохизм или метод увеличения сбыта. Одним неосторожным движением 8 тыс. руб. в дым превращаются.
www.google.com/search?q=%D0%BE%D0%B1%D1%80%D0%B0%D1%82%D0%BD%D0%BE%D0%BA%D1%83%D0%BF%D0%BE%D0%BB%D1%8C%D0%BD%D1%8B%D1%85+%D0%B4%D0%B8%D0%BD%D0%B0%D0%BC%D0%B8%D0%BA%D0%B0%D1%85&oq=%D0%BE%D0%B1%D1%80%D0%B0%D1%82%D0%BD%D0%BE%D0%BA%D1%83%D0%BF%D0%BE%D0%BB%D1%8C%D0%BD%D1%8B%D1%85+%D0%B4%D0%B8%D0%BD%D0%B0%D0%BC%D0%B8%D0%BA%D0%B0%D1%85
Про деградацию звучания, индикаторов и эквалайзеров со временем в разных моделях японских фирм см. фильму: youtu.be/1_AIw-T6B4Q
Было 10 полос EQ — стало 5. Индикатор уровня убрали.
И почему для дачи то :)
Тут автор покупал как меломан кучу деталей, собирал, ещё и колонки купить надо
А можно просто эдики купить хоть 980
для рубки мяса топорстарые колонки есть у каждого ©Потому что туда, а также в гараж и сарай, свозится всё что жалко выбросить. Новая diy стереосистема обычно отправляется туда же.
Видимо вы не знакомы с прошлым творчеством автора и его последователями. Почитайте его прошлые обзоры.
Так неинтересно…
Тут не та ситуация, когда «выбросить жалко», тут новые компоненты, стоит это все дохренища денег с сомнительным итоговым качеством
Я почитал обзор тех однополосников — что сказать — у богатых свои причуды
«Сгорели через 2 года»
А отдельные усилители и пассивные колонки и полвека могут работать.
у меня колонку даже кошка скидывала со стола (или даже не один раз) — ничего, выжили
в целом я такие мелкие и покупал, потому что даже 60 ватт обещаемых более крупными колонками — это много для расстояния 50см до ушей
только к реальности отношения они не имеют
никаких свидетельств глобальной ненадежности у этой модели я не находил
В конце концов, эдики (и многие другие) колонки делают уже не один десяток лет
Вот на сайте ДНС в отзывах зато нашел упоминание интересной софтины — эквалайзера, с помощью которой починил ненужный пик у своих микролабов
А у mp3-комбайнов ещё и прошивка может слетать от нестабильного питания например.
SPL=80+10*lg(60)=97.78 дБ
Нормальных размеров пассивная «среднеяпонская» hi-fi акустика с чутьём 91 будет даже громче играть от 6 Вт мощности:
SPL=91+10*lg(6)=98.78 дБ
Сдается мне, что за деньги этой пассивной, можно 20 лет каждый год менять на новую модель :)
У микролаб 880 отношение сигнал/шум всего 75 дБ, они трёхкорпусные и уже сняты с производства.
Отдельно б/у колонки за 6 тыр продают и на авито таких предложений б/у вагон:
vega-brz.ru/products/53491461

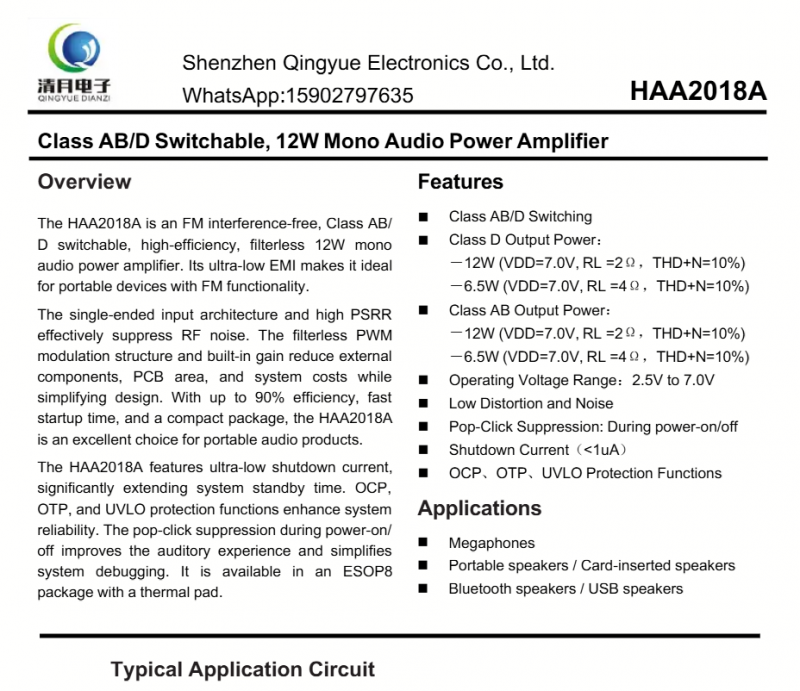

Усилитель за 10 баксов (можно и мощнее 3Вт найти, но без mp3 тогда):
mysku.club/blog/aliexpress/53465.html
да зачем это надо, какой-то самодел с непонятным качеством и непонятной АЧХ
Если уж идти в диайю, то собирать самому хороший трехполосник
С 2000-го года телевизоры подешевели на 90%, а динамики — нет.
Двухполосные АС вытащить из некогда килобаксового ЭЛТ-ящика Сама Жаба велела.

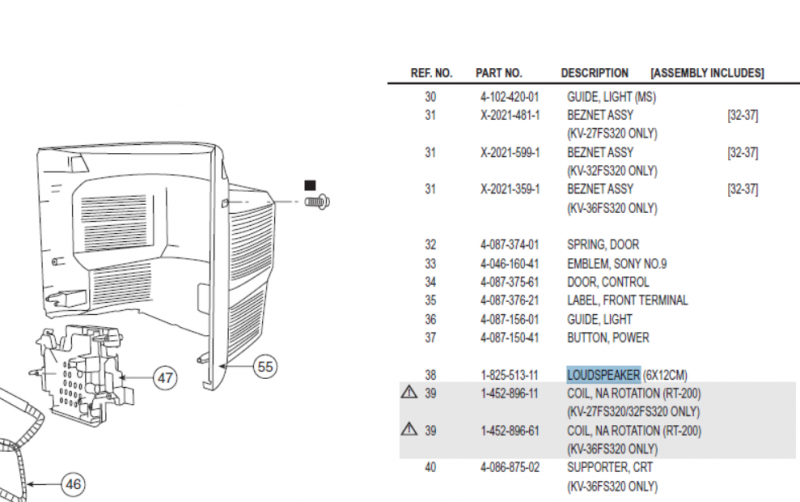

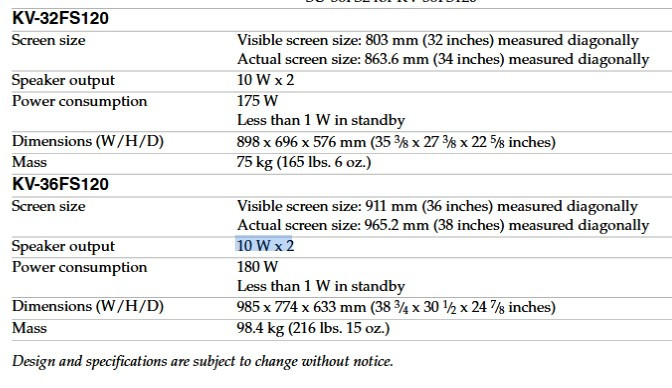

В двухкилобаксовые Sony массой 98 кг ставили всего два 6*12 см широкополосных динамика (правый/левый). Я же взял готовую двухполоску из 4-х головочного телевизора Goldstar, уже рассчитанную по кондёру среза твитера, но увеличенную по «вуферу» до 75*137 мм (по рамке корзины).
Овальные динамики с 1974 г. использовала также фирма Monitor Audio, «эталон инновационного производителя акустики».

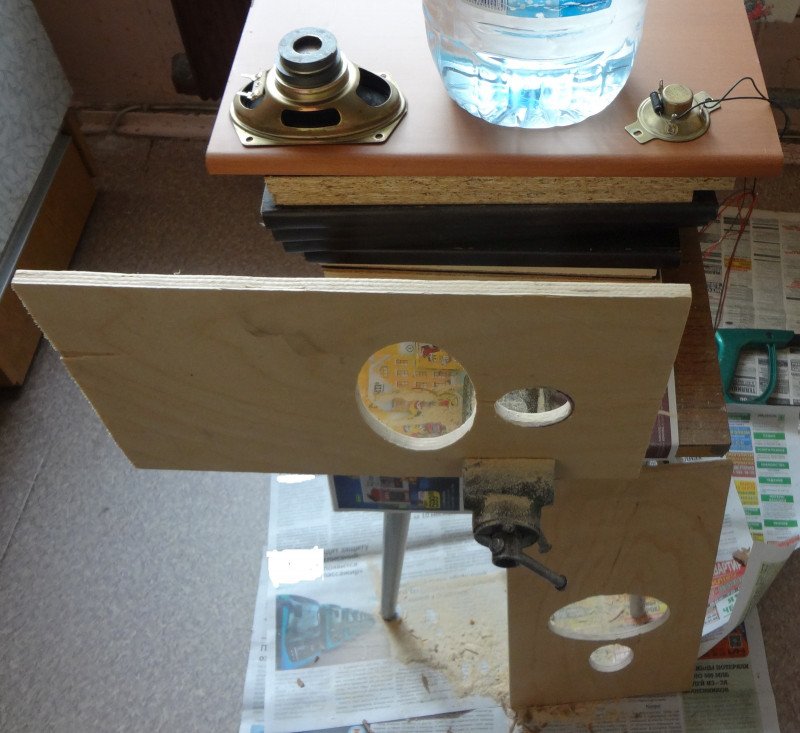

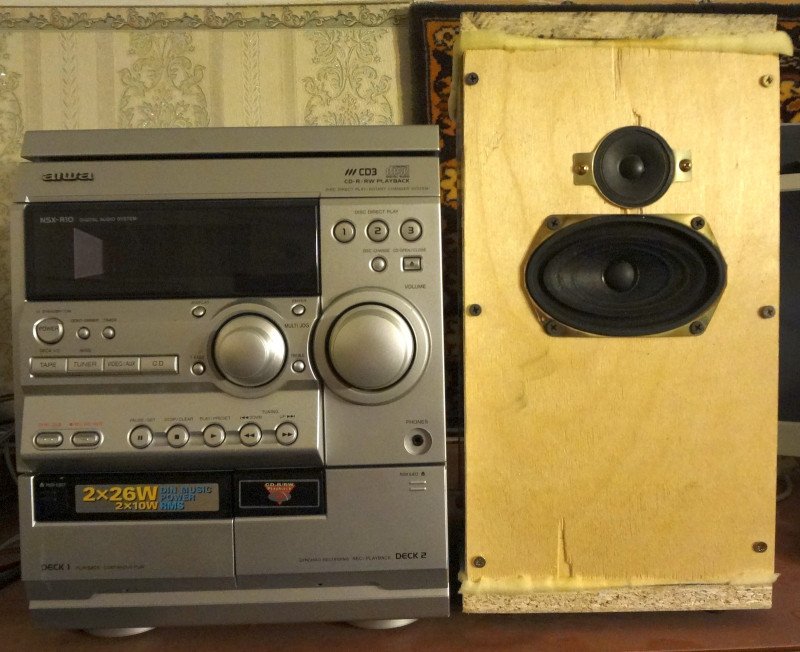

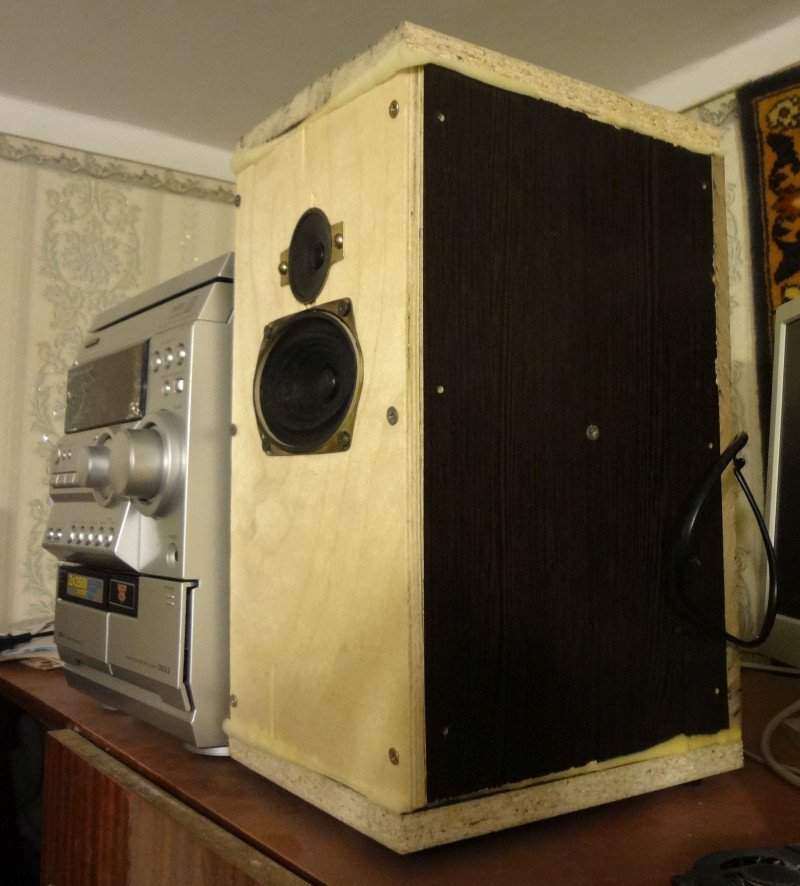

двухглавыеобъёмно-звучательные.А это моё творчество для дачи (страшное и тяжёлое, чтобы не спёрли зимой) из музцентра-без-колонок и двухполосных АС из дохлых ЭЛТ телеящиков. 10Вт овальный широкополосник, 8 Ом.

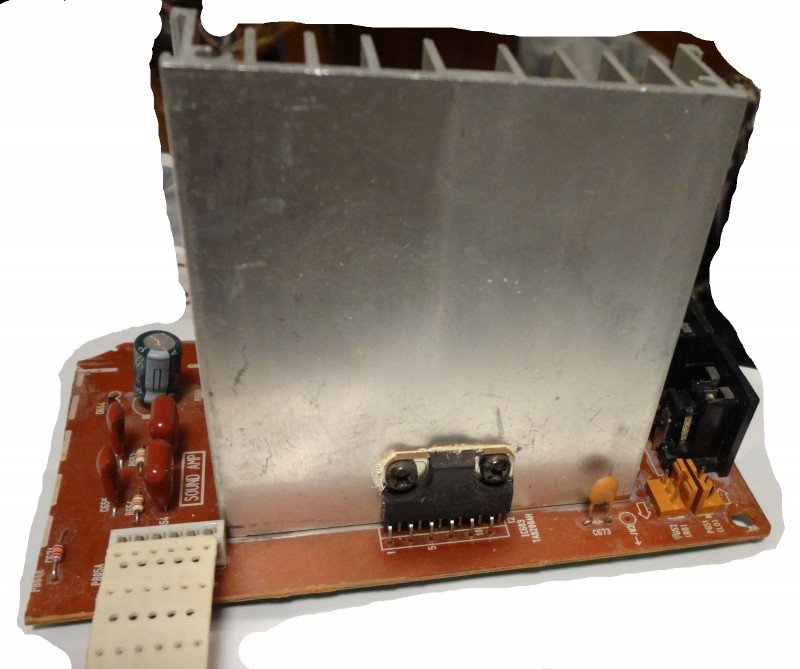

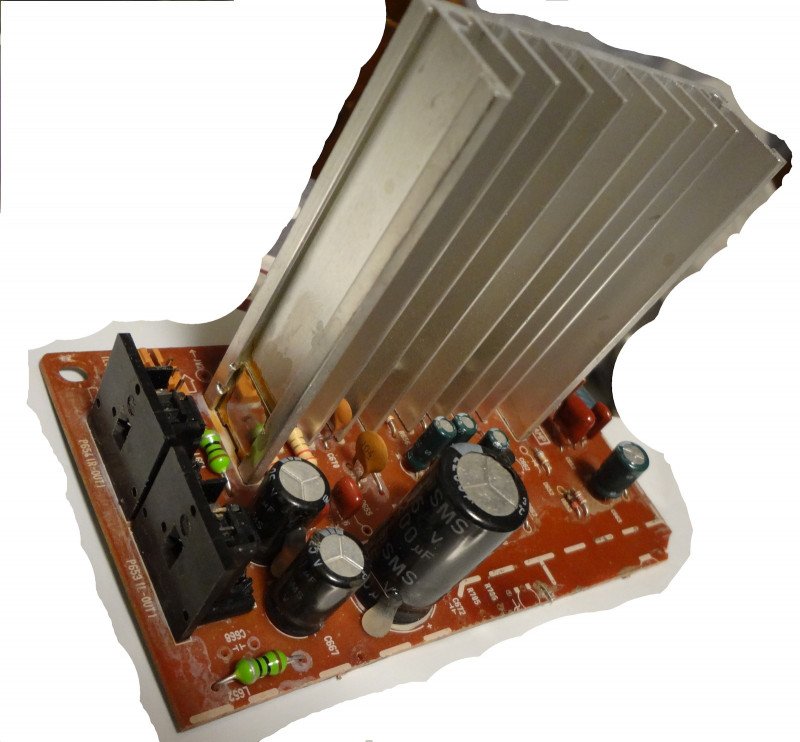

В музцентре УНЧ класса AB, дискретный, с НЧ-трансформаторным питанием, но выходные транзисторы прикручены для охлаждения к железному шасси без алюминия.
Некомплектный трудно продать. CD-часть сломалась из-за лопнувшей пружины. Aux, FM и кассеты работают.
Хотя — да. В подходящем кабинете, при должном старании на них вполне делались вполне приличные (относительно доступного в СССР) колоночки.

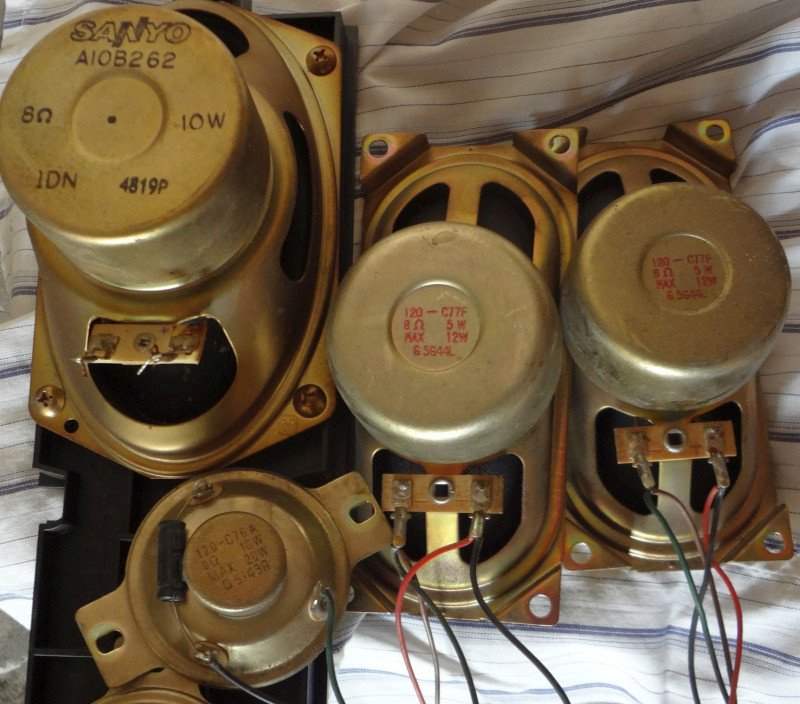

lgparts.com/products/120-c77f
lgparts.com/products/120-c76a (пищалка)
Из-за дешевизны их можно включать встречно (2 шт, как в журн. «радио» №4/1991), последовательно-параллельно (4шт) и делать из них пассивные излучатели.
Основные материалы каркасов катушек японских динамиков периода после 1995 г.:
1. Алюминий (наиболее вероятно для Sony)
Преимущества:
Отличный теплоотвод — алюминий рассеивает тепло значительно быстрее, что позволяет подавать большую мощность без риска перегрева
Механическая жёсткость — металлические каркасы более жёсткие и меньше деформируются при импульсных нагрузках
Компактность — важно для тонких телевизоров
Недостатки:
Электропроводность может создавать вихревые токи и увеличивать искажения
(но медные колпачки на керне магнитной системы в 10ГД-36К это же делают)
Больший вес по сравнению с каптоном
2. Каптон (Kapton/полиимидная плёнка)
Преимущества:
Лёгкий вес — снижает движущуюся массу
Высокая термостабильность (до 250-300°C)
Диэлектрик — не создаёт вихревых токов.
Всего доброго.
Дискретный практически любой лучше, старые м/с делали только для экономии и дешевизны.
У дискретных усилков нет токовой и тепловой самозащиты, как правило. В китайских платах 2*2SA1943 + 2*2SC5200 TO-264 с AliExpress бывает в ООС установлен полярный электролит на месте неполярного и на нём -0,6В (или -200 мВ в другом канале) неправильной полярности с риском постепенной расформовки и «бабаха».
Токовая — есть, это правило. А тепловая и в Д-классе работает через раз — иначе усилки б и не сгорали никогда от перегруза.
Я в дискретных не видел смещения более 0,05В (причём его знак вполне себе предсказуем и положителен — то есть согласован с полярностью) и плохо представляю, как можно добиться бОльшего.
Бабаха там быть не может, у Вас глаза велики)

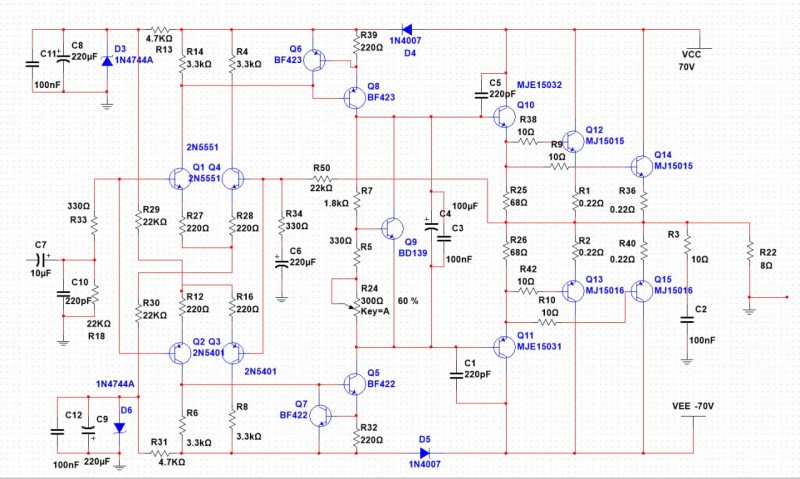

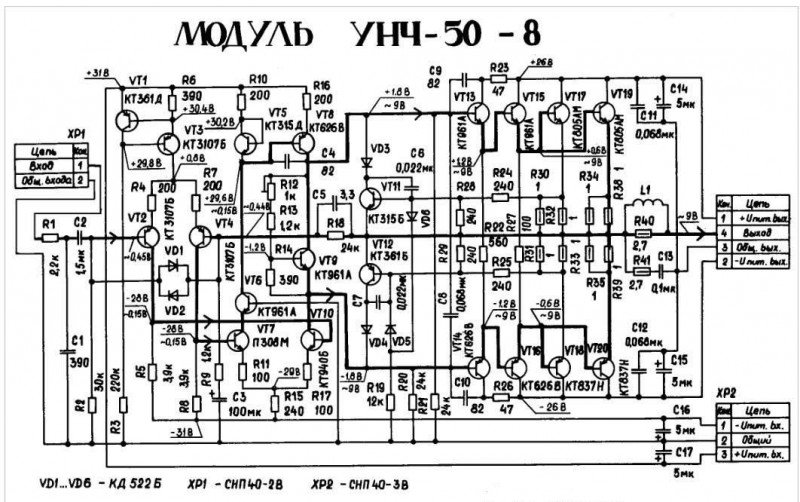

Схема советского и китайского УНЧ, как добиться правильной полярности кондёра ООС C6 на второй? Он 220мкФ хоть и на 50В, но полярный и к нему (в обоих каналах) приложено обратное напряжение почему-то было в реальности.
Алиэкспрессное (на входе плёнка «Wima» 1 мкФ красная была, а на плате подписана как 4,7 мкФ и расстояние 15-20 мм между выводами, точно не для стоячего электролита):
youtu.be/zSW47qqvrrE?t=310
Хочу нечто подобное для подпирания АЧХ снизу сделать, но в ЗЯ с толстыми стенками, на пуш-пулле из двух 6-ти дюймовых вуферов и без пасс. излучателя. 12 дюймов в такой объём — извращение.
А бутылка (две матрёшкой) + песок/гипс + ПВА между стенками могут быть ещё дешевле.
Кстати — patriot, как оказалось, вовсе не уазик, а прямо таки ПЗРК…
ps Это вы еще не видели как перевели Дикси © тоже интернет
ПРОЗРК?
ДвухполосноеДвухканальноеЛовушка для простачков :)
Панель за 500 руб и еще тысяч на 5 корпус, БП, усилитель, то сё :))))

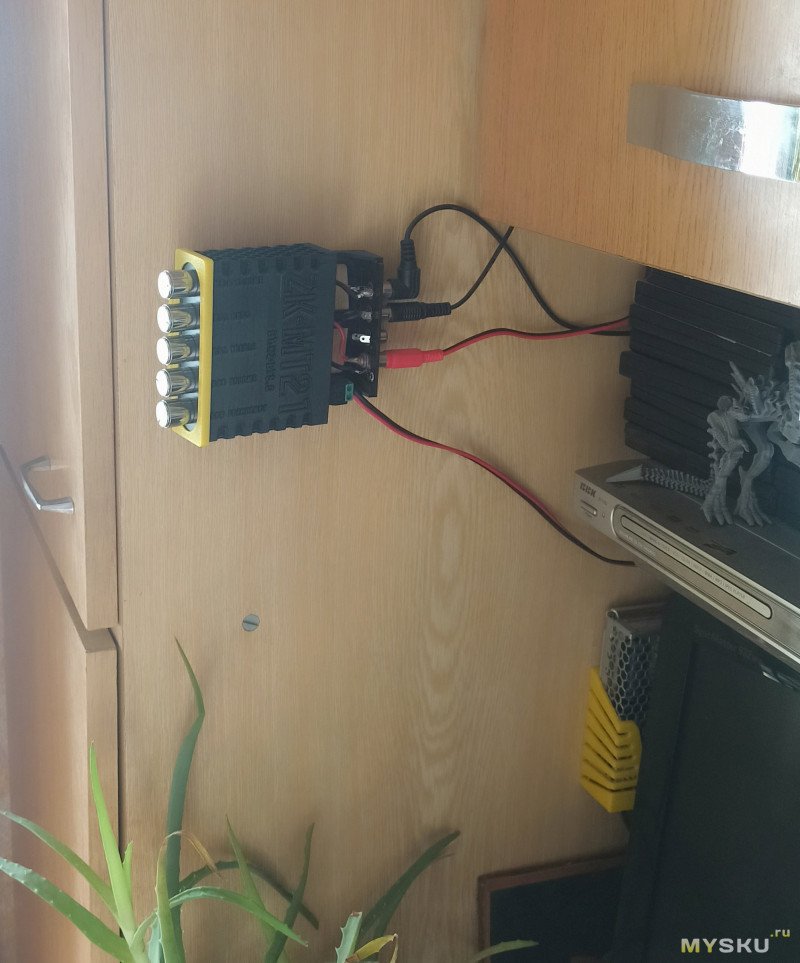

Купил себе нечто простенькое пару лет назад… :)

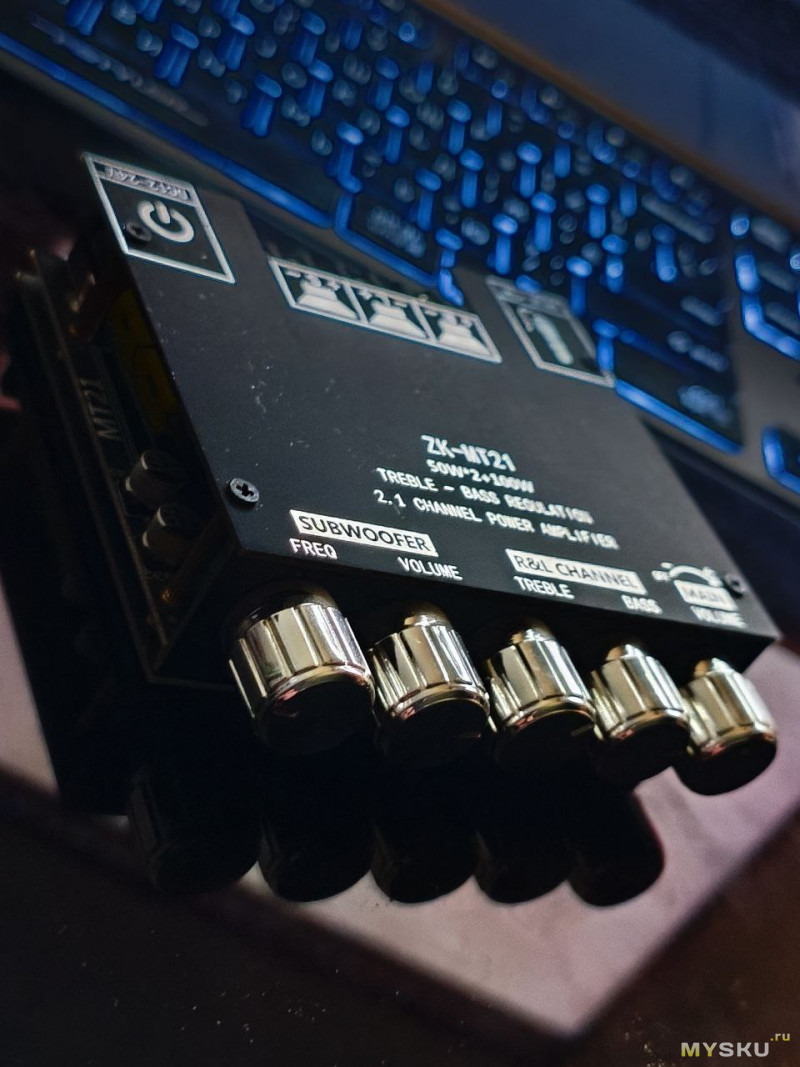

ZK-MT21
Только я не учел, что блок питания к нему 1500 стоить будет.

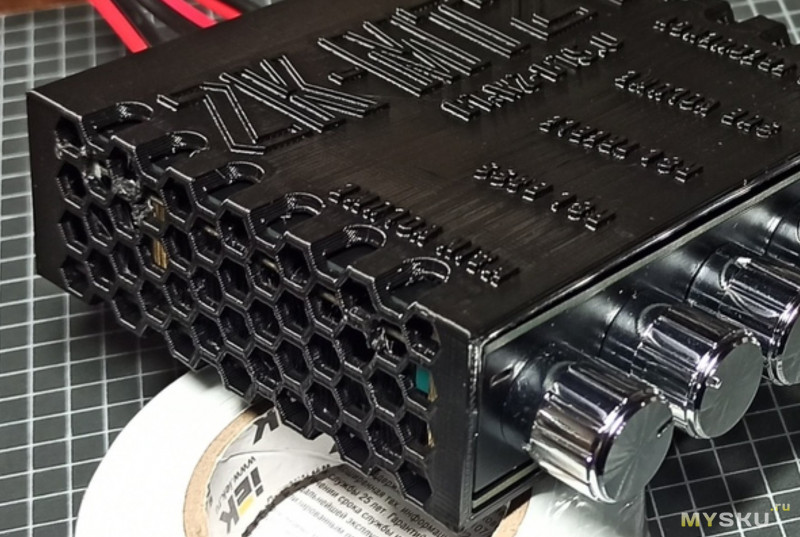

Ну, хоть корпус красивый для него напечатал. И для блока питания. И старый саб задействовал :)
Плюс у меня острая нелюбовь к открытым корпусам, куда можно уронить ложку. Плюс у меня провода от колонок идут через панель с колокольчиками, чтобы штекеры не отрезать. И если всё это просто бросить в кучу… А так, некоторая упорядоченность.
Кухня. Вечер. Пиво… Сидим, ругаем правительство, слушаем музыку…
Усилитель висит более чем в уголке… Огрехи в глаза не бросаются абсолютно :)

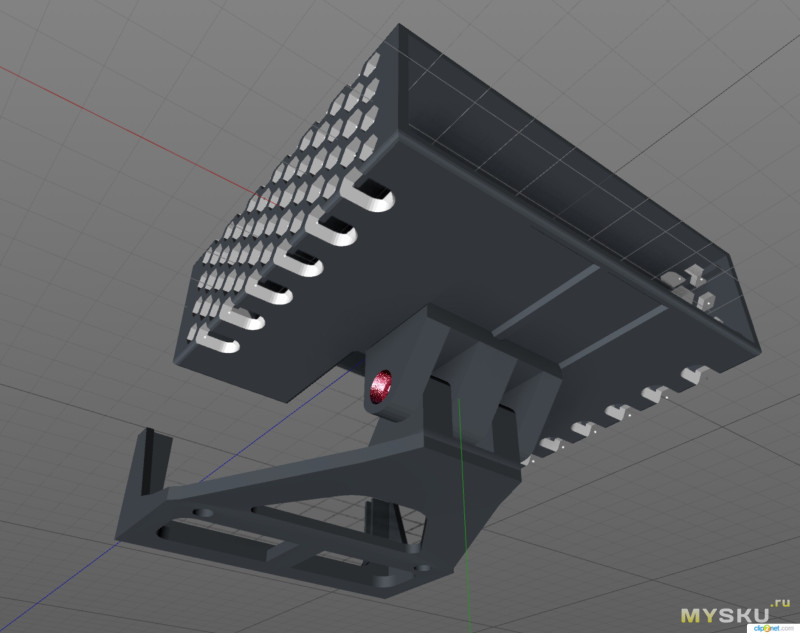

А в целом — да. Сейчас, спустя два года, я уже моделю лучше, с учетом того, как оно получится при печати и чего делать не стоит.
С настройками печати у меня тоже стало лучше.
Да и принтер другой.
Да и АБС тут без камеры печатался.
И достался он мне для тестов.
Ноунейм.
Да и вообще — отлезь :))))))))))
Это вы корпус в другом ракурсе еще не видели… :))))))))))))))))

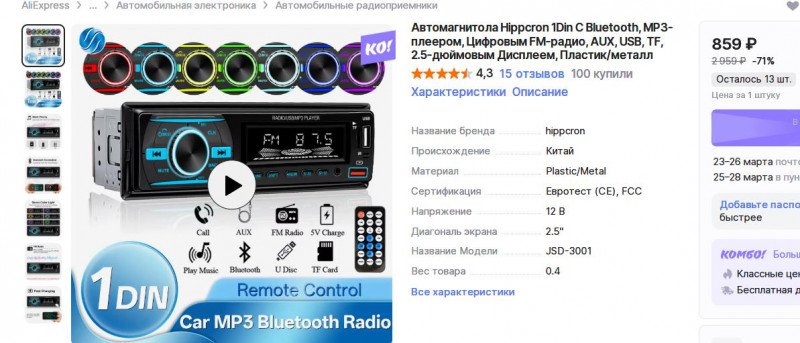

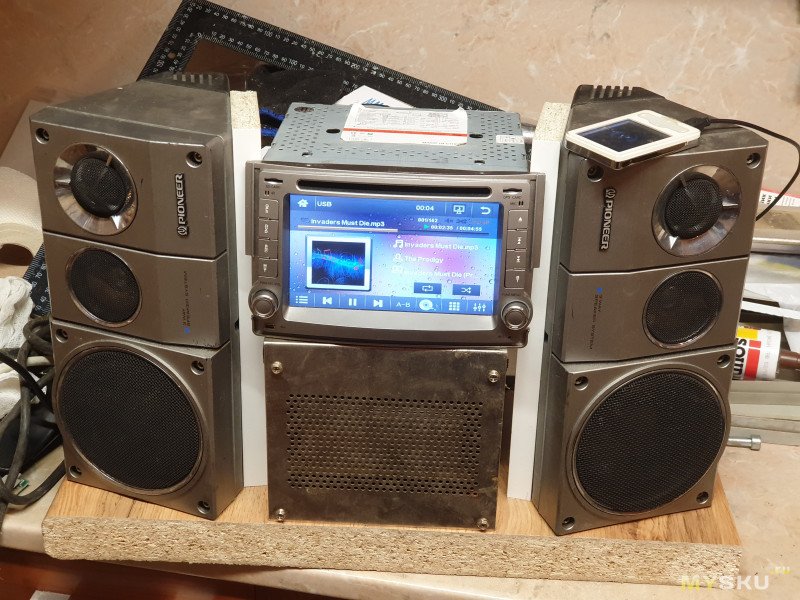

1 дин самая дешёвая магнитола + корпус (можно самодельный) + БП + колонки.
Выйдет дешевле.
https://www.ozon.ru/product/2-0-kanalnyy-usilitel-moshchnosti-hifi-yamaha-a-s201-podderzhivaet-dvuhprovodnoy-split-3042749343
А если брать что-то уровня в обзоре — то и дешевле можно
https://www.ozon.ru/product/usilitel-zvuka-2-1hi-fi-bluetooth-5-3-usilitel-zvuka-dlya-kolonok-domashniy-s-blyutuz-2-kanalnyy-1801172400
ps. Это прямо реально первые попавшиеся.
И даже за гроши: ozon.ru/t/jQvbhuI
Да нашёл один вариант под свои хотелки более менее подходящий
Задача улучшить звук 27 дюймов телевизора кухонного. Без лишних пультов, соответственно подключение надо по hdmi-arc. Этот свин как бы единственное, что в таких размерах имеет hdmi за вменяемые деньги
Ну или я плохо искал
И без разборки телевизора линейный электрический, оптический выхода должны запоминаться в настройках, затем самыми разными старыми-добрыми активными колонками или ресиверами приниматься.
В кухонную тумбу вмонтируйте АС, если места нет, а басов хочется.
Так то у меня лежит ресивер без hdmi с оптикой без дела, и колонки есть, но на кухне это нафиг не надо
За 3-20 баксов этот блютуз можно довесить сконвертив напр. в оптику, с hdmi да, немного сложнее.
Такое падение цен благодаря вернувшейся моде на бумбоксы и разного рода заукоиммитаторам на магнитиках и скотче в виде рейки под плоский телик.
Просто старые ресиверы особо некуда подключать.
Изначально были усилители с несколькими входами для разных устройств.
Потом к этому добавили комутацию видео и получился a-ресивер — этакое устройство соединяющее все компоненты в «единый организм»
Потом в ресиверы строили радио и отдельные тюнеры умерли как класс. Потом когда телевизоры научились играть видео и музыку погибли остальные внешние источники сигнала…
Они нынче по функционалу избыточны.
С нуля сейчас брал бы тоже, какую нить затычку под телик, всякие тыловые — нафиг не нужны.
И, уже года три как потерял к ним любой и всякий интерес…

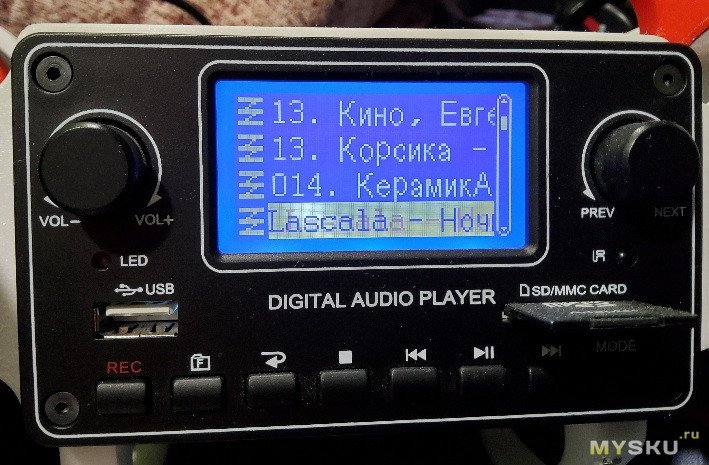

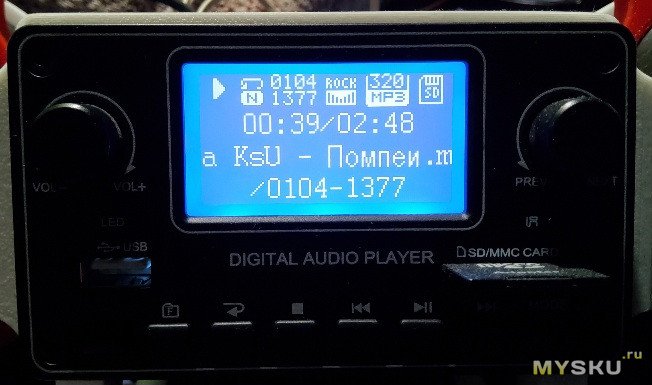

Для меня — основным критерием является наличие в функционале плеера — режима рандомного воспроизведения.
Нет такого — не вижу смысла тратить деньги, силы, время и вообще уделять внимание балалайке, которая ТОЛЬКО ПОСЛЕДОВАТЕЛЬНО. может читать всё, что записано на карточку, флешку или какой другой носитель.
перламутровыми пуговицамиFM радио?Версия 20.06.39
и там и тут радио есть
Благодарю.
УМЗЧ
Это класс Д правильно я понимаю, только на полевиках, да?
Нечто похожее, с внешним драйвером, видел у одного украинского блогера, vmire.net, вроде верно его название блога на ютубчике написал. На аудиомании он Alex.
https://aliexpress.ru/item/1005007342898559.html — дороговато, но весьма приличный пульт и знаки на экране — белые. А ещё через приложение можно, например, переименовать Bluetooth.
https://aliexpress.ru/item/1005006881412488.html — это уже с какой-то заявкой на качество и возможностью тонкой настройки звука с компьютера.
Правда, у меня есть «медиасистема» LG, но я не слушаю музыку без наушников (и соседям бы запретил, будь моя воля).
В даташите указаны похожие модели с FM, но в продаже я их не встречал.
Пы.сы. в Китае fm почти не используется, все по мобильному интернету.
Берём ардуину, потом RDA5807, BT201 и ваяем. Приправить OLED дисплеем по вкусу.
Отдельное спасибо за идею с декоративным ящиком, мне такие не попадались на глаза, но теперь я знаю что искать.
Давненько не читал обзор с таким интересом, как будто старая муська вернулась.
С виду такой же.
ZK-2001 TPA3221 100WX2 ozon.ru/t/91IudgY
638руб на момент написания коммента
UPD: по надписи на фото платы (jx-y37bt) нашел мини-обзор на IXBT
Щас хочу на центральный канал (купил на авито 5к) приделать что то похожее, но с качеством чтоб и по БТ, в баню.
ЛДАК есть? если нету, считаю БТ модуль плохим. Может неправ?
и питание модуля отдельное
И где отдельное, а преобразователь от чего запитан?
делать так нельзярезультат довольно предсказуем.Даже дорогие и серийно выпускаемые кАлонки-бумбоксы «Урал Молот 213» (дутые раз в 15 заявленные 3000 Вт, два 12” динамика) обвиняли в слышимом шипении.
Шипение — это не наведённые помехи.
«Модуляция с расширенным спектром является одним из лучших методов снижения электромагнитных помех при проектировании SMPS.» — в микросхемы ШИМ-контроллеров это внедрили.
Bluetooth — тоже радиочастоты и шумоподобный сигнал. На металлич. экранах часто экономят. Жалоб про шипение в колонках — вагон.
«Сегодня ставил китайский модуль в бумбокс. Бумбокс засвистел.»
forum.cxem.net/topic/181382-китайский-mp3-bluetooth-пищит-при-определенных-условиях/page/2/#comments
