Разъемы батарей для электроинструмента - трёхконтактные а-ля макита. Делаем инструмент для труднодоступных мест.

После приобретения данной штанги для труднодоступных мест, закономерно встал вопрос о доработке электроинструмента, чтобы ей можно было пользоваться. У нас тут цепная 6" пилка, секатор, ну и конечно же болгарка — я не могу в сложившейся ситуации не повторить конструкцию Доктора Дью ;)

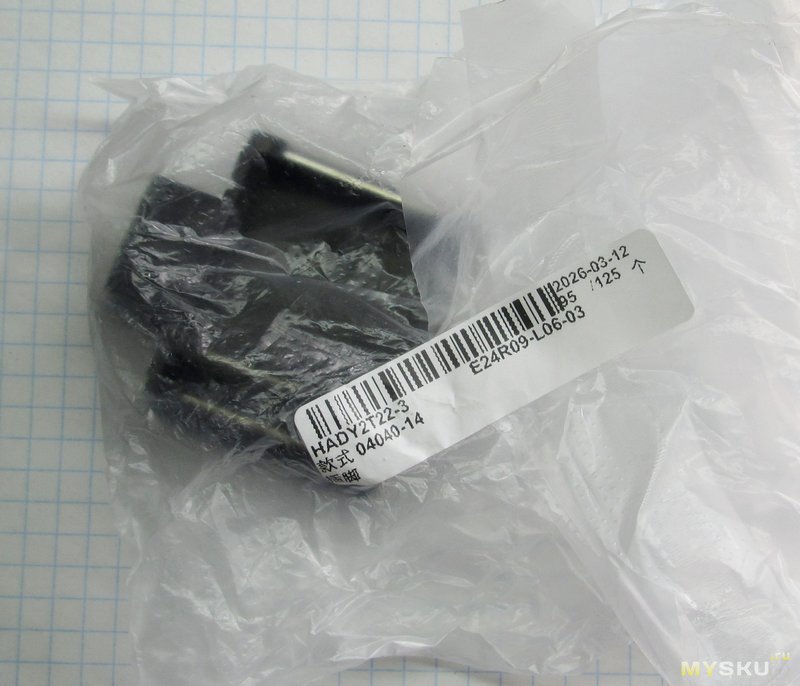

Для этого и приобретаем данный комплект из трёх трёхконтактных колодок

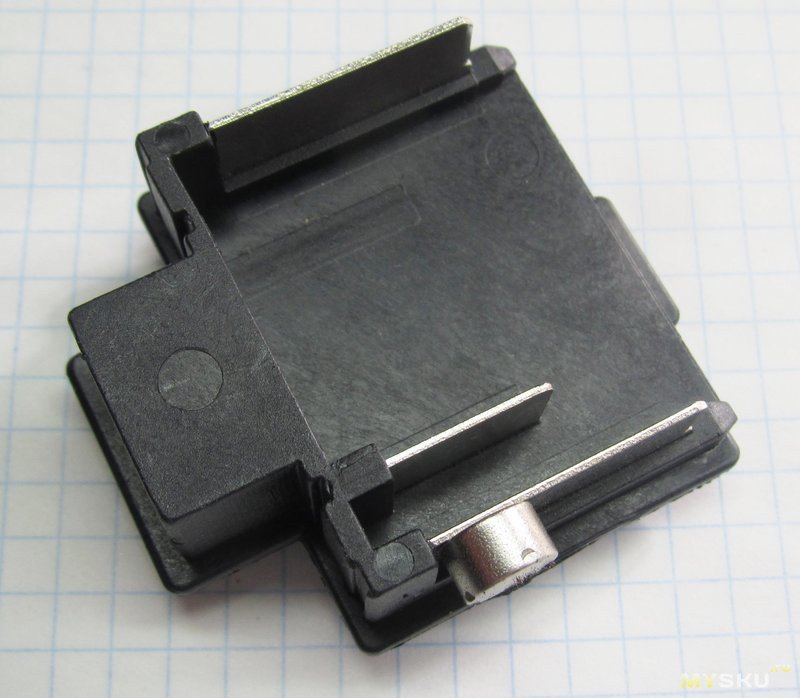

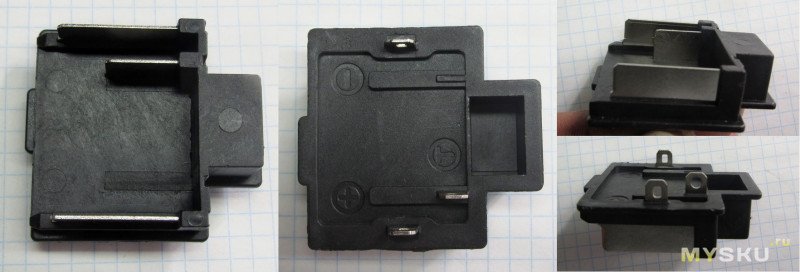

Внешний вид (это один из трёх):
Контакты магнитятся

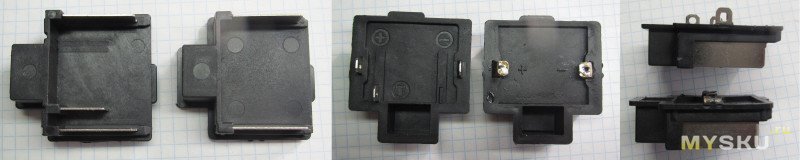

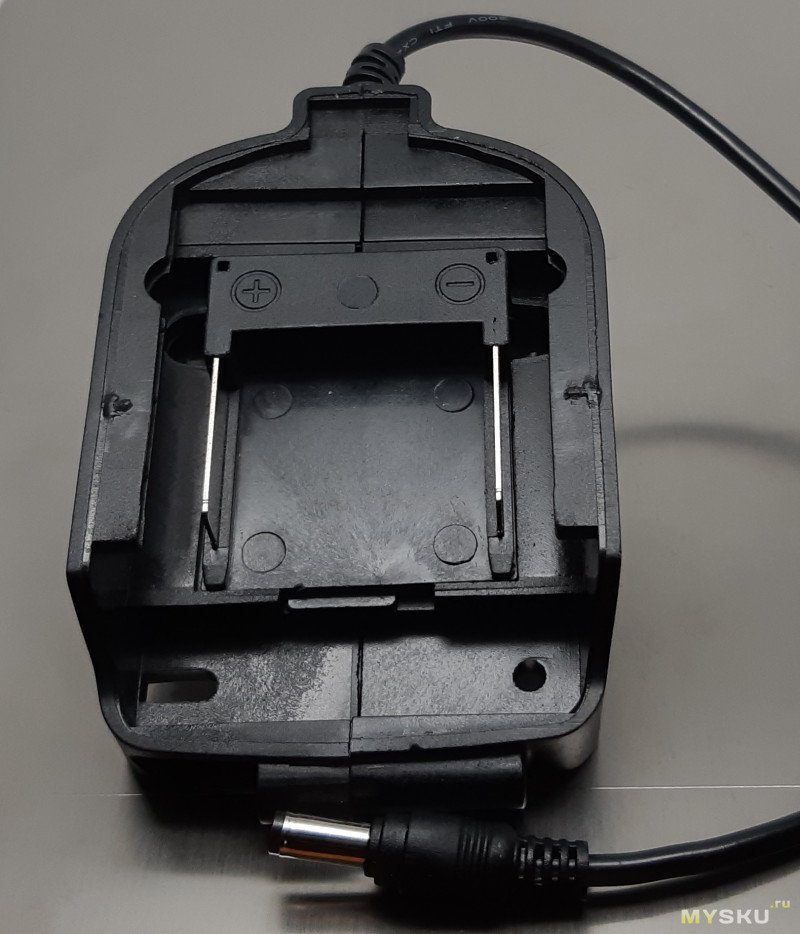

Сравнение с двухконтактной колодкой

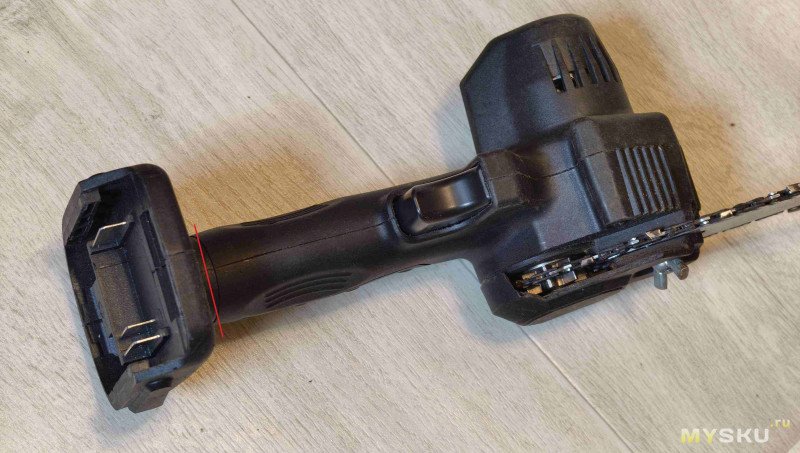

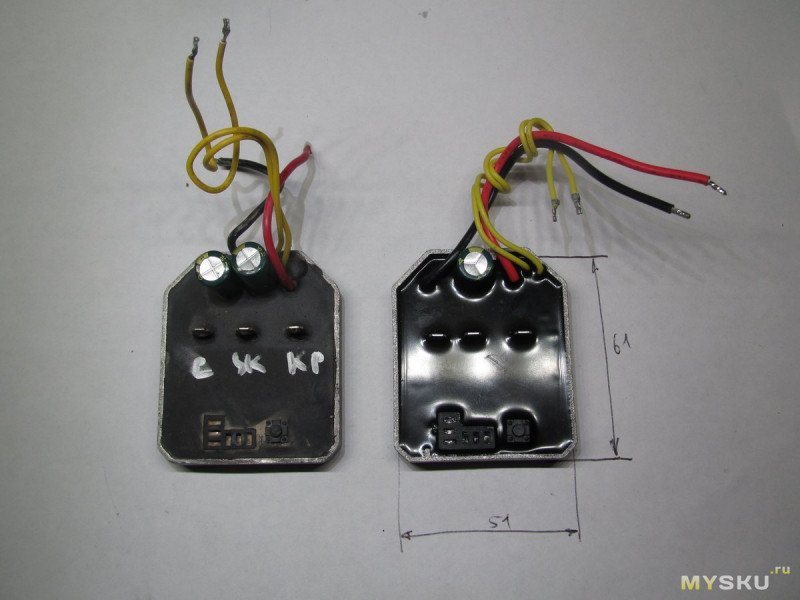

Теперь собственно доработка. Контроллеры для УШМ (и родной и купленный на замену) и контроллеры для пилки (купленный для апгрейда первой пилки и установленный в новую по заводу) имеют совершенно одинаковую схему управления — мотор запускается при замыкании двух проводов. Один из этих проводов соединен с минусом батареи — и найти его можно прозвонив тестером

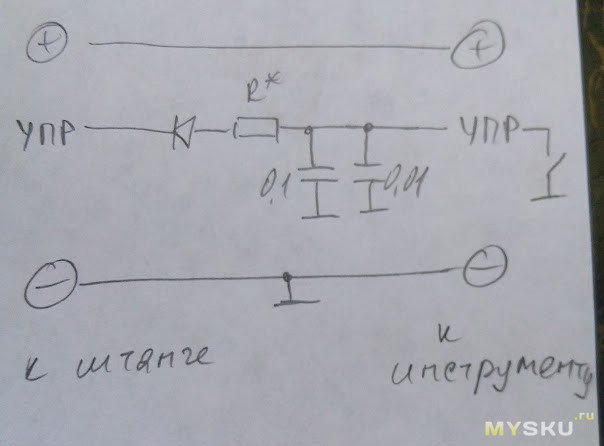

Соответственно, для внешнего управления кроме собственно разъема нам нужно будет собрать примерно такую схему:

Конденсаторы тут для помехоподавления, диод для защиты от подачи напряжения батареи на этот вход от оригинальной батареи, резистор — я находил в интернете упоминание о том что с одним диодом бывает не стартует, соответственно будет какой-никакой фильтр. Номинал — 1кОм для начала, а там смотреть. У меня пилка отлично работает с 1кОм, а болгарка с резистором не захотела запускаться вообще. Короче, с учетом неизвестной схемотехники контроллера — метод экспериментального тыка. Исходя из этого же — и диод лучше ставить сразу Шоттки.

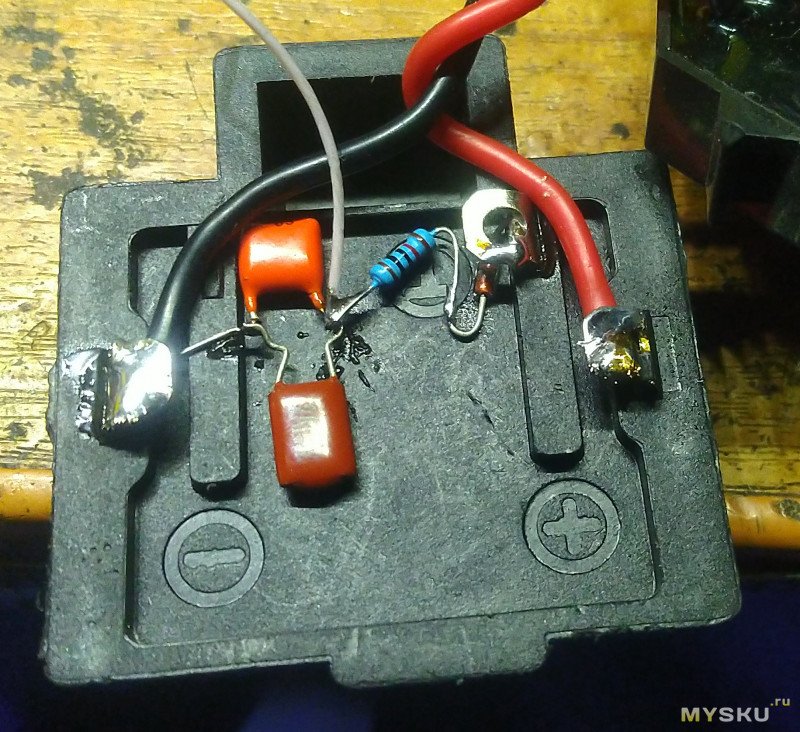

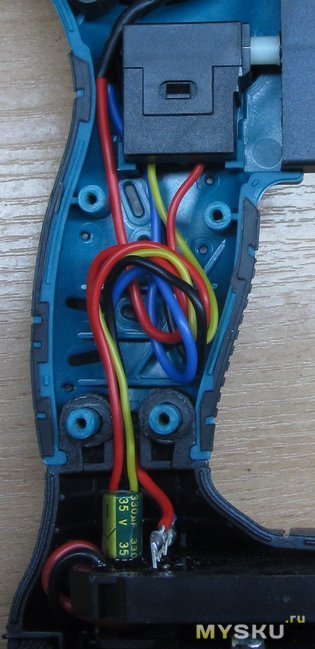

Собираем что-то такое, и можно собирать до кучи и включать:

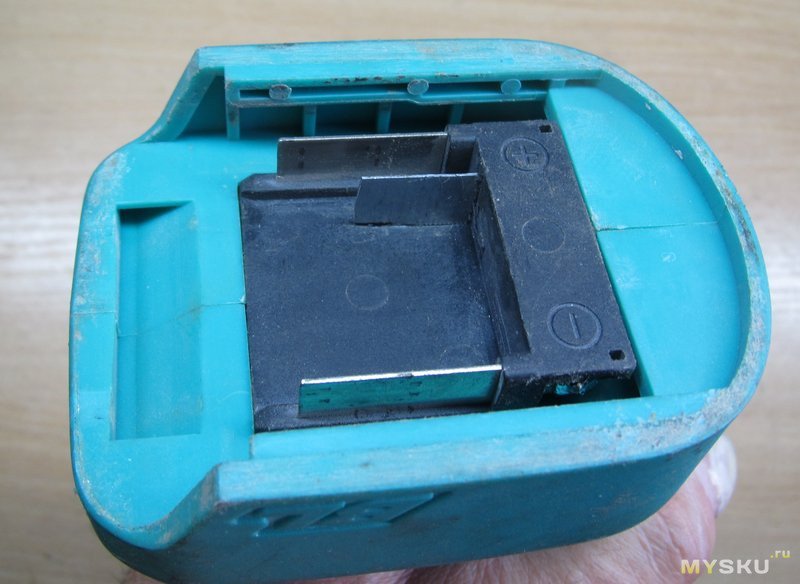

В болгарке расстояние между металлическим корпусом контроллера и разъемом оказалось минимальным, а выводы для пайки проводов выходили сзади колодки, так что обозреваемые разъемы не подошли, пришлось сколхозить:

Далее я хотел переделать и секатор, но тут внезапно выяснилось что он слишком крут для такой переделки. Ибо на платке, которая стоит возле ножей, стоят не только датчики холла, но и микроконтроллер, который общается с основным контроллером по последовательному интерфейсу, и соответственно просто так замкнуть какой-то контакт на массу для включения — увы, не получится. Там конечно есть на контроллере еще какие-то контакты, но чот не хочется мне экспериментов, не так он и нужен, обойдёмся пилкой. Я частично удалил компаунд с платы основного контроллера секатора, нашел там управляющий контакт и попытался его использовать, но увы, не прокатило.

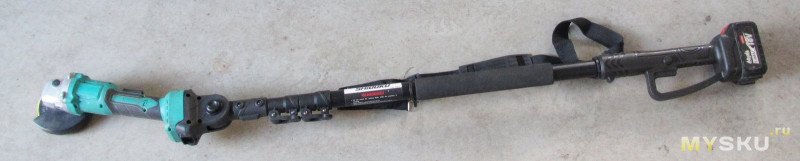

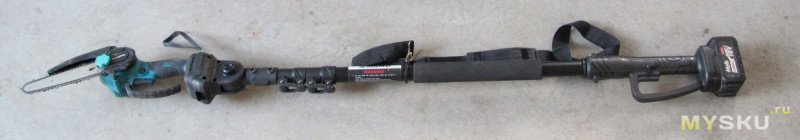

Результат:


Как видим, с болгаркой вылез противный нюанс из прошлого обзора штанги — аккумулятор вставляется сзади, сама болгарка получается развернутой. То что болгарка еще и стоит под углом — можно скомпенсировать наклоном «головы» штанги, это не проблема.

Экономическая целесообразность приобретения отдельно штанги под вопросом, но я купил ее заметно дешевле, поэтому определенный смысл был. В общем случае разумнее присмотреть на маркетплейсах комплект пилка+штанга либо секатор+штанга (что наверно даже разумнее, потому что пилки в комплекте могут быть с коллекторным мотором). Доработка пилки как видим практически ничего не стОит, и при наличии штанги это однозначно нужно сделать, ну а болгарку я переделал конечно же исключительно по приколу, делать так и пользоваться таким конечно же не нужно.
