Телескопическая штанга SHIDOKU для электроинструмента с 3-контактным разъемом и "макитовскими" батареями
- Цена: 122BYN (примерно $42)
- Перейти в магазин
Высокие старые деревья — грусть для всех кто живет в частном доме или у кого есть дача. Частично проблему их обрезки может решить цепная пилка с таким вот телескопическим удлинителем.
Сразу оговорюсь — покупал оффлайн, но так как бренд довольно известный, то даю ссылку на озон.

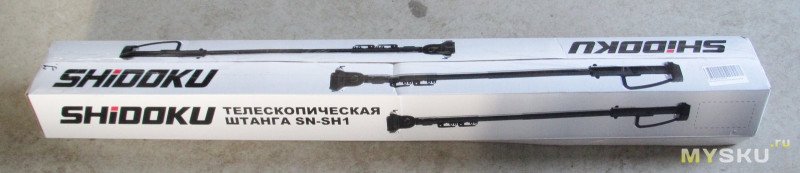

Размеры коробки впечатляют ;)
Внутри — сама штанга, ремень на плечо с карабинами и инструкция

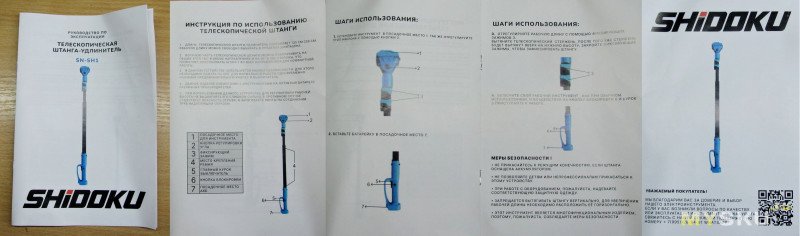

Инструкция:

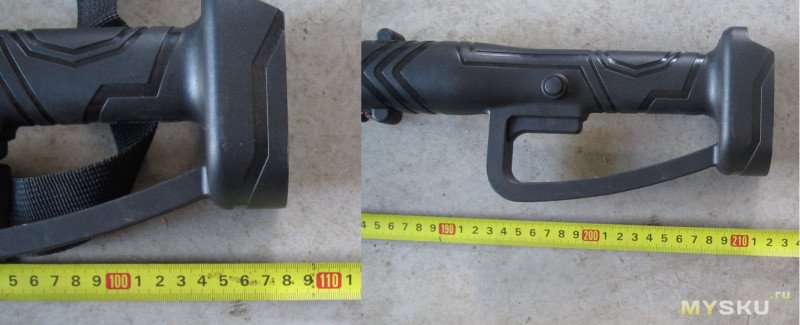

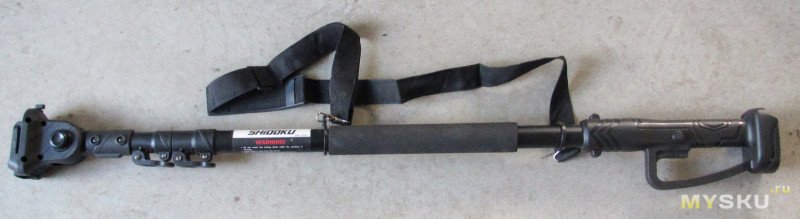

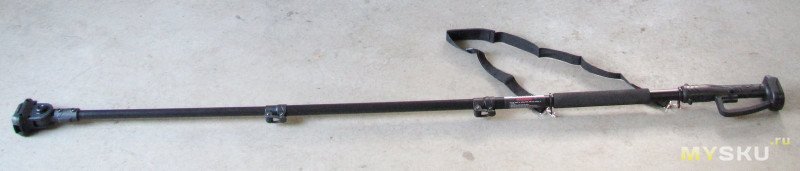

Сама штанга. В сложенном состоянии 108см, в разложенном — 212. Вес — 1250 грамм
Сделана штанга очень добротно, хорошее литьё, хорошо лежит в руке, есть пористая ручка на трубе очень приятная наощупь.

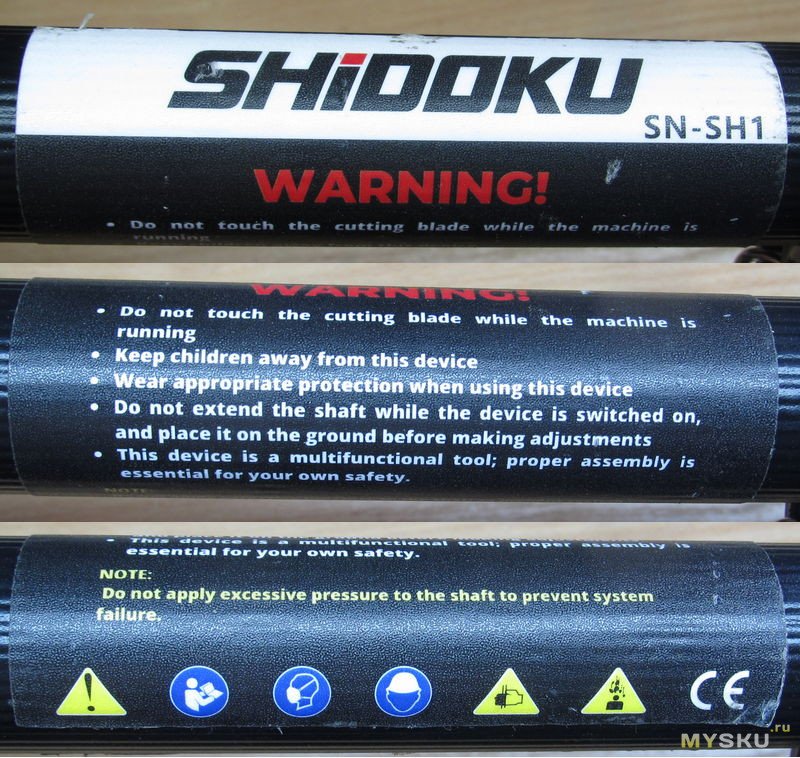

Есть краткая инструкция по ТБ на самой штанге

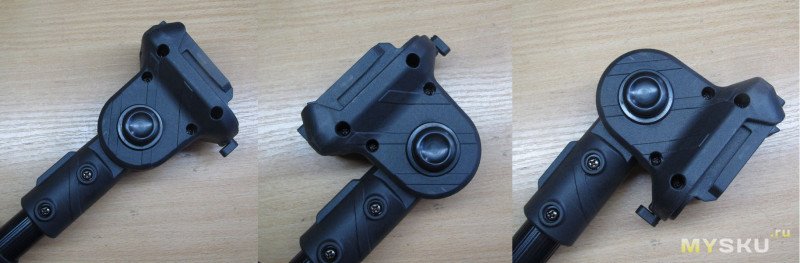

Голова поворотная, +-90 градусов от центра, всего 9 положений. Есть небольшой радиальный люфт

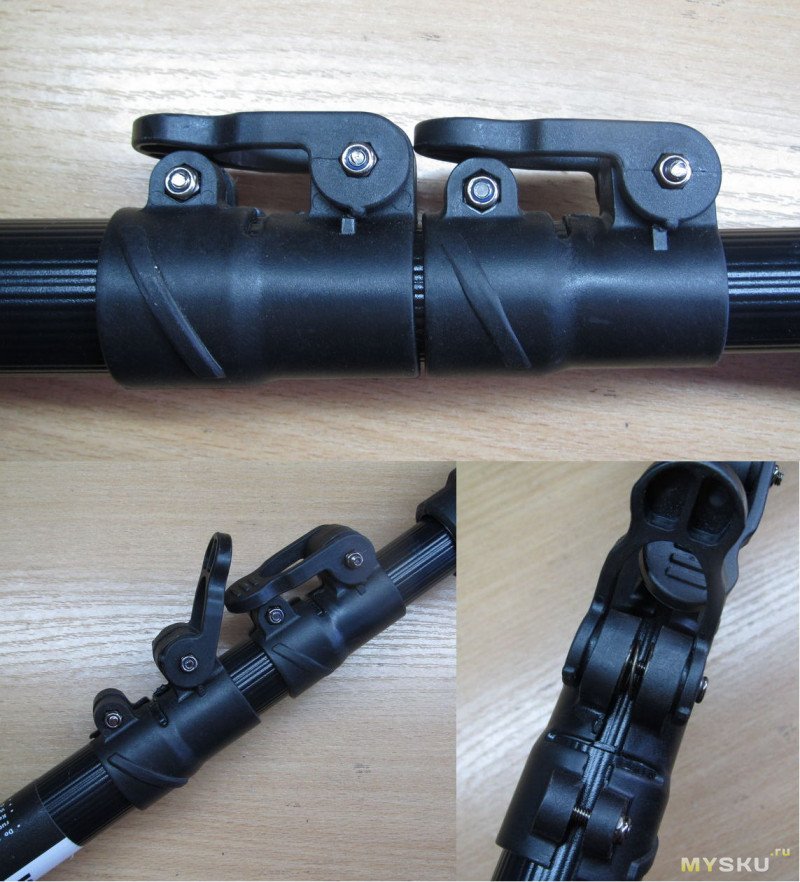

Защелки добротные, фикситуют быстро и надежно

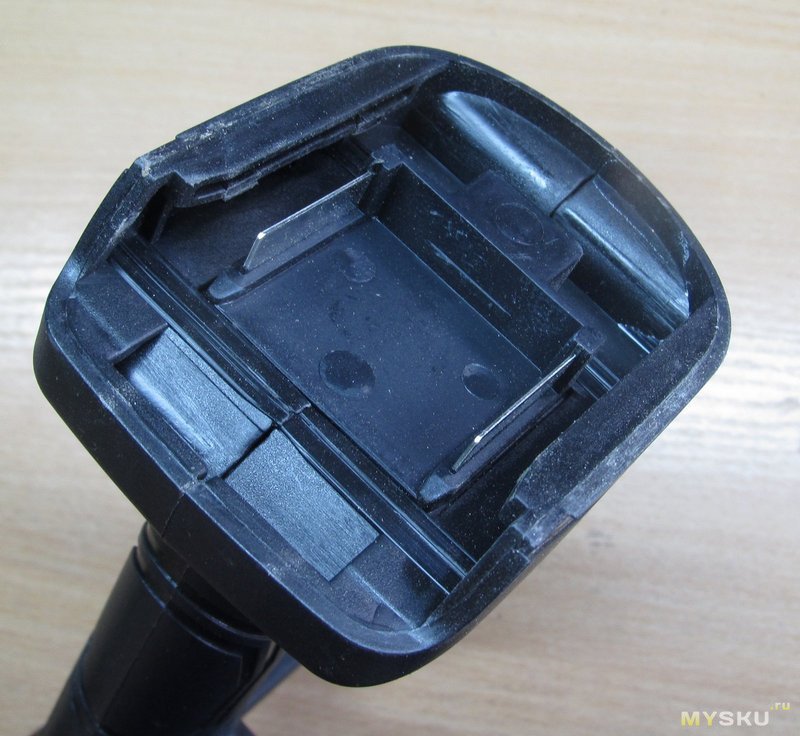

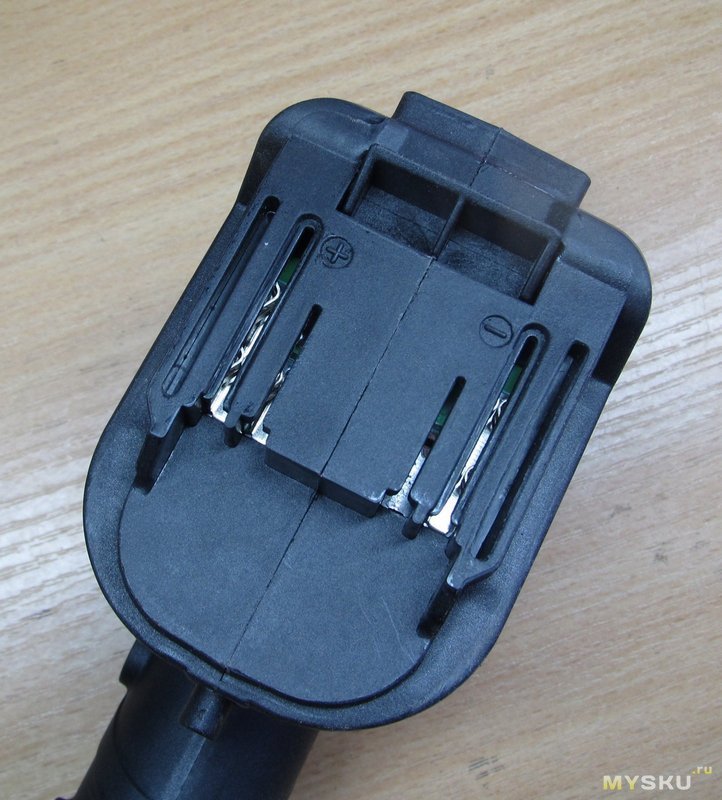

Разъем снизу обычный двухконтактный — в него ставится стандартная «макитовская» батарея
А сверху, со стороны инструмента разъем уже трёхконтактный — третий контакт замыкается на минус «курком» штанги
Есть нюанс — аккумулятор в инструмент должен вставляться спереди. В этом случае «курок» на инструменте и на штанге будут с одной стороны. В противном случае пользоваться будет или неудобно или невозможно.

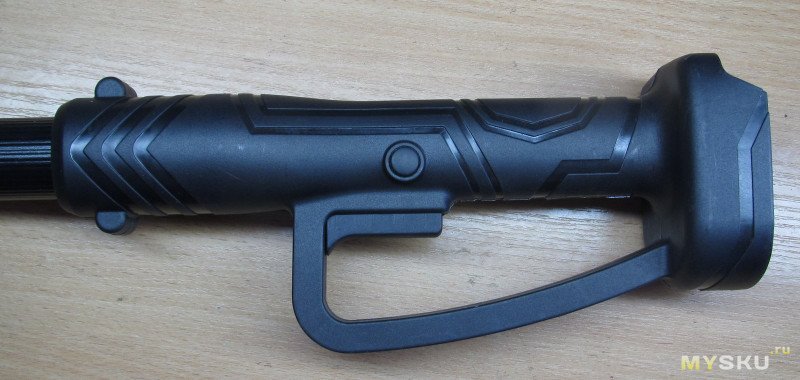

Сам «курок» имеет защиту от случайного нажатия

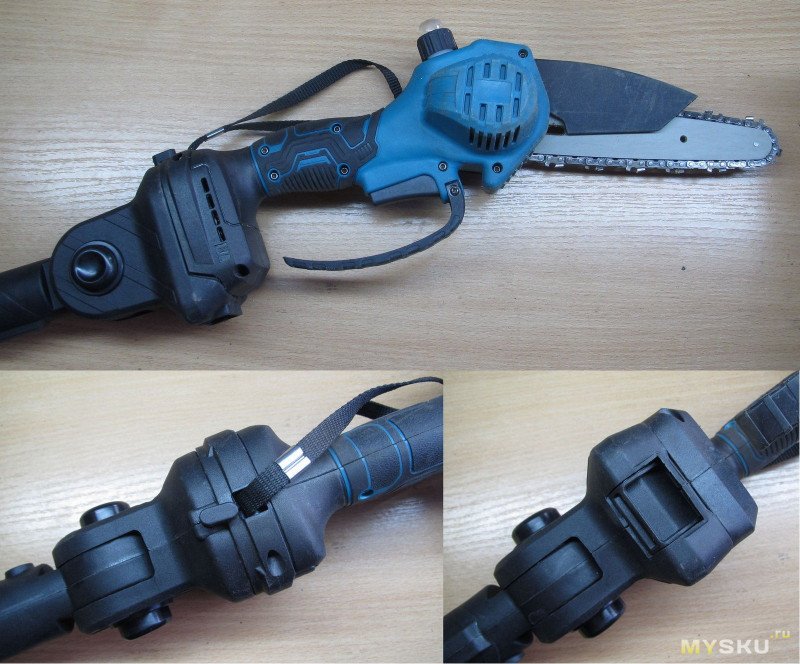

С установленной пилкой

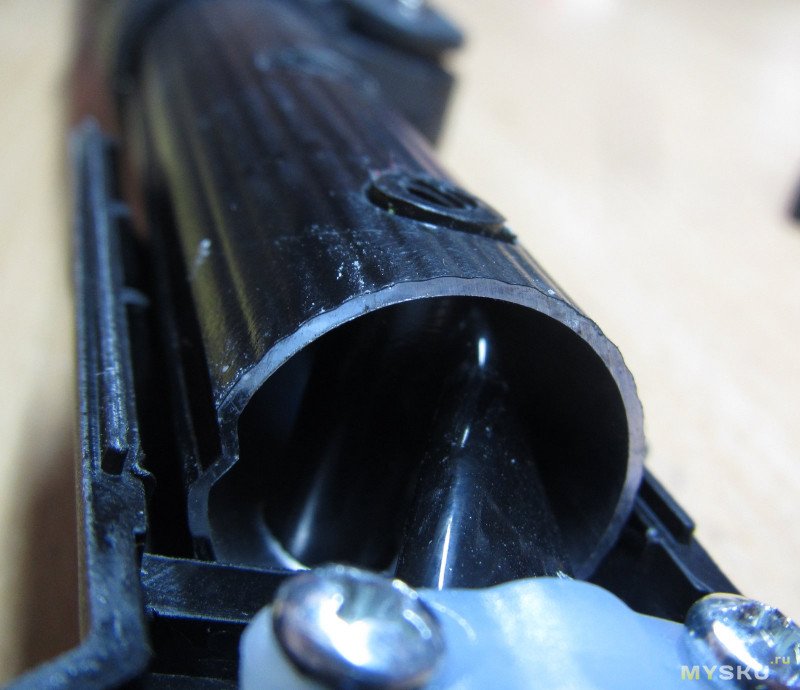

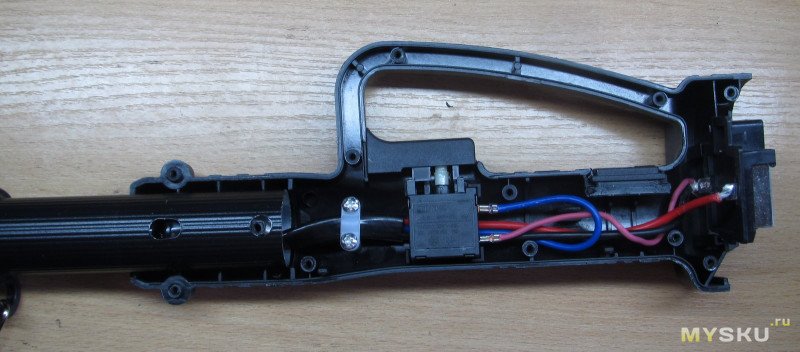

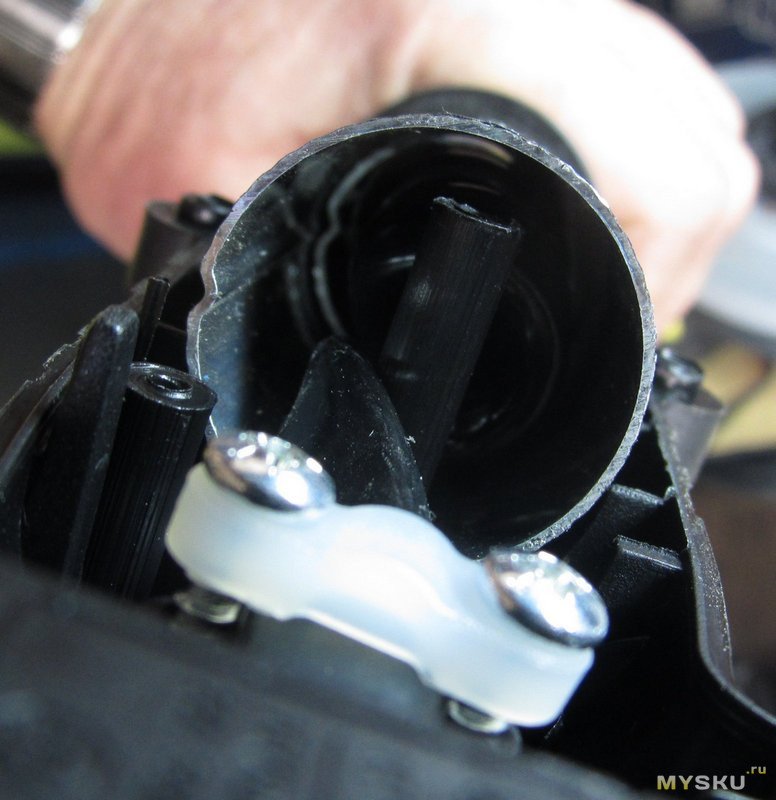

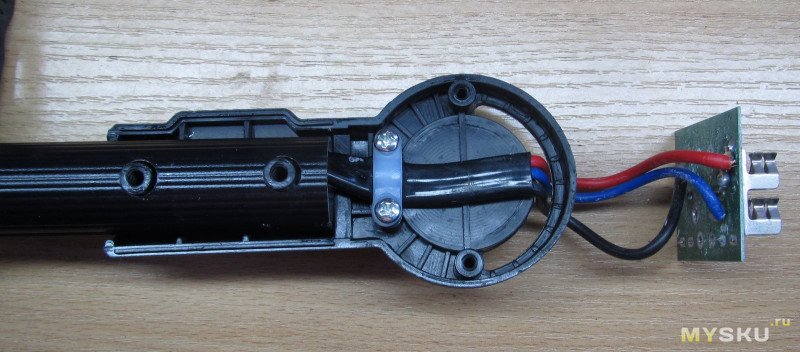

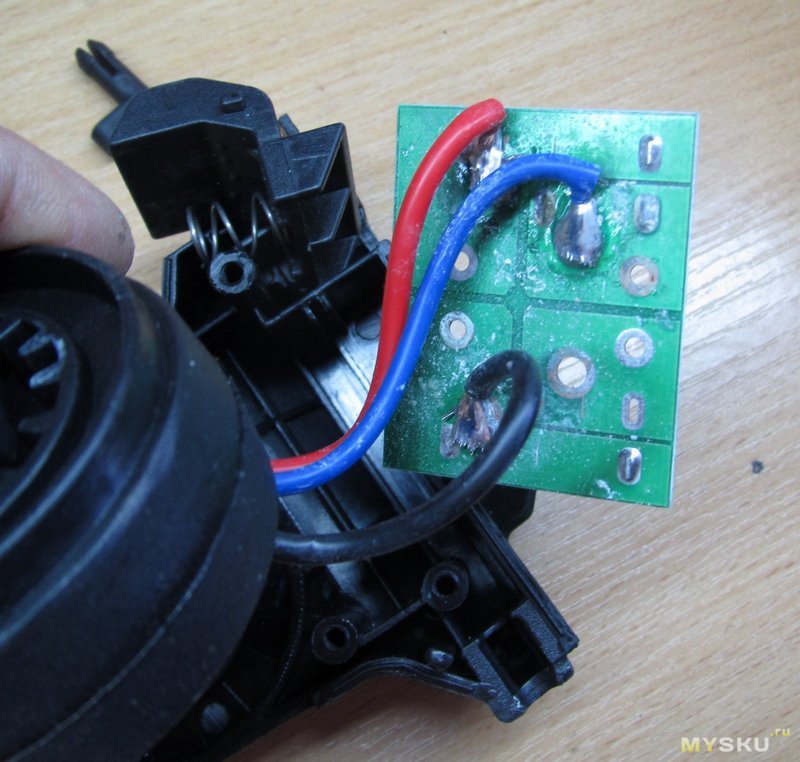

Ну и вскроем. Стенки трубы толстые, около миллиметра. Пайка такая себе, флюс не смыт, провод толстый, на глаз наверно 2.5мм2, свит в спираль — и это та самая «пружина», которая стягивает штангу обратно при попытке растянуть. В материале провода я не уверен, он не магнитится, но и не факт что это медь.
Что могу сказать? Отличная штанга. Осталось адаптировать под нее имеющийся электроинструмент. Есть конечно решение «в лоб», которое применяют большинство интернет-самодельщиков — а именно включение имеющейся кнопки в разрыв питающего провода, иногда с переключателем для возврата к штатной схеме управления через третий контакт. Но мы пойдём другим путём и сделаем всё по уму. Правда это уже совсем другая история ;)
Сразу оговорюсь — покупал оффлайн, но так как бренд довольно известный, то даю ссылку на озон.
Размеры коробки впечатляют ;)
Внутри — сама штанга, ремень на плечо с карабинами и инструкция
Инструкция:
Сама штанга. В сложенном состоянии 108см, в разложенном — 212. Вес — 1250 грамм
Сделана штанга очень добротно, хорошее литьё, хорошо лежит в руке, есть пористая ручка на трубе очень приятная наощупь.
Есть краткая инструкция по ТБ на самой штанге
Голова поворотная, +-90 градусов от центра, всего 9 положений. Есть небольшой радиальный люфт
Защелки добротные, фикситуют быстро и надежно
Разъем снизу обычный двухконтактный — в него ставится стандартная «макитовская» батарея
А сверху, со стороны инструмента разъем уже трёхконтактный — третий контакт замыкается на минус «курком» штанги
Есть нюанс — аккумулятор в инструмент должен вставляться спереди. В этом случае «курок» на инструменте и на штанге будут с одной стороны. В противном случае пользоваться будет или неудобно или невозможно.
Сам «курок» имеет защиту от случайного нажатия
С установленной пилкой
Ну и вскроем. Стенки трубы толстые, около миллиметра. Пайка такая себе, флюс не смыт, провод толстый, на глаз наверно 2.5мм2, свит в спираль — и это та самая «пружина», которая стягивает штангу обратно при попытке растянуть. В материале провода я не уверен, он не магнитится, но и не факт что это медь.
Что могу сказать? Отличная штанга. Осталось адаптировать под нее имеющийся электроинструмент. Есть конечно решение «в лоб», которое применяют большинство интернет-самодельщиков — а именно включение имеющейся кнопки в разрыв питающего провода, иногда с переключателем для возврата к штатной схеме управления через третий контакт. Но мы пойдём другим путём и сделаем всё по уму. Правда это уже совсем другая история ;)
Самые обсуждаемые обзоры
| +21 |
1986
48
|
| +37 |
2394
34
|

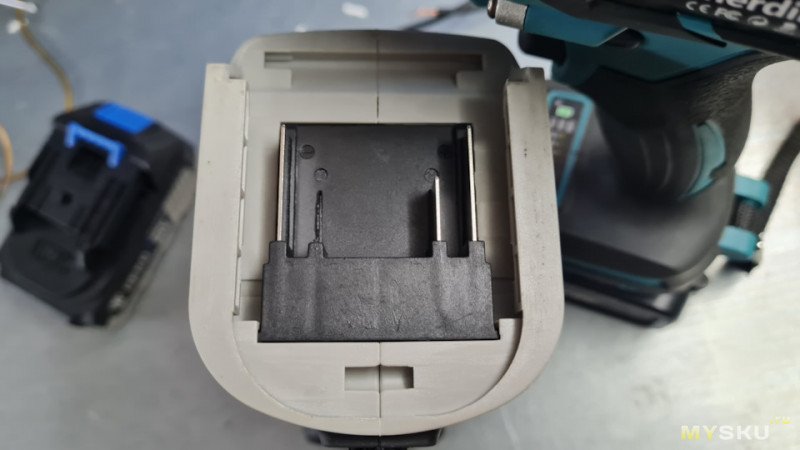

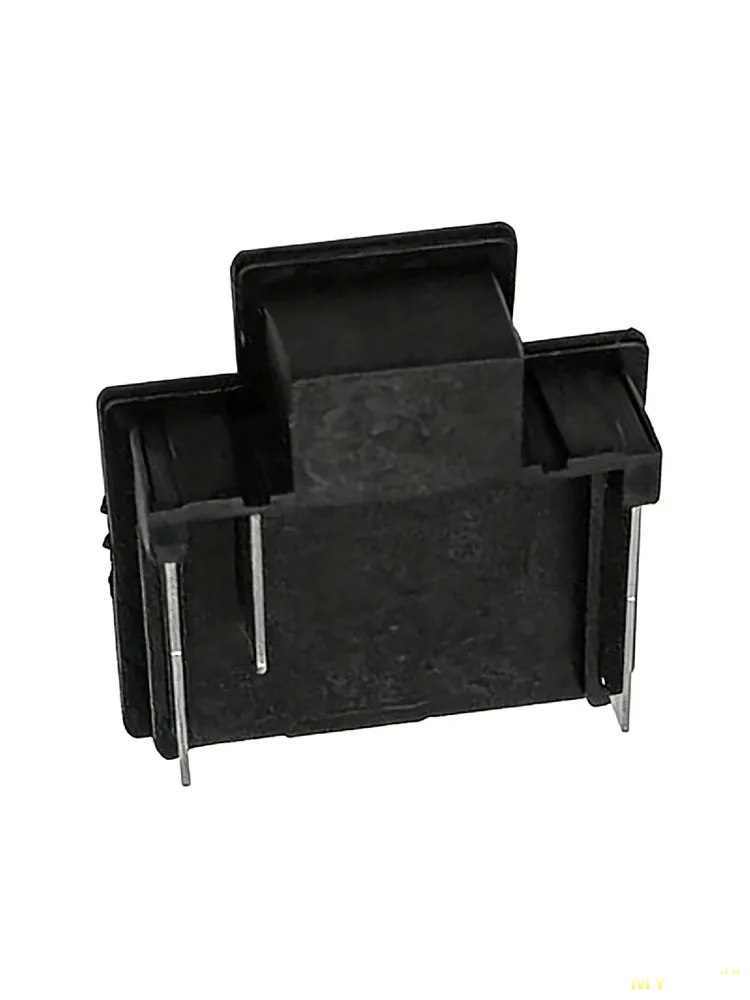

Заказывал тут: https://www.ozon.ru/product/3-sht-trehshtyrkovaya-vilka-dlya-instrumentov-makita-3260120573
На фрезере очень сильно мешает. Встраиваешь его в стол – приходится под стол залазить чтобы включить. Только опаснее получается.
Пока думал вынести родной блок управления с рукояки на стол, но тогда фрезер навсегда подстольным становится.
на одном семинаре одной фирмы нам рассказывали, что пользователи кусторезов, замотавших ручку скотчем почему-то попадают в больничку сильно чаще. особенно если они изгородь стригут со старой ржавой стремянки таким инстументом махая им над головой.
В своё время модифицировал народные инструменты с маркетплейсов секатор и сучкорез с двухконтакной площадкой на «удалённое управление».

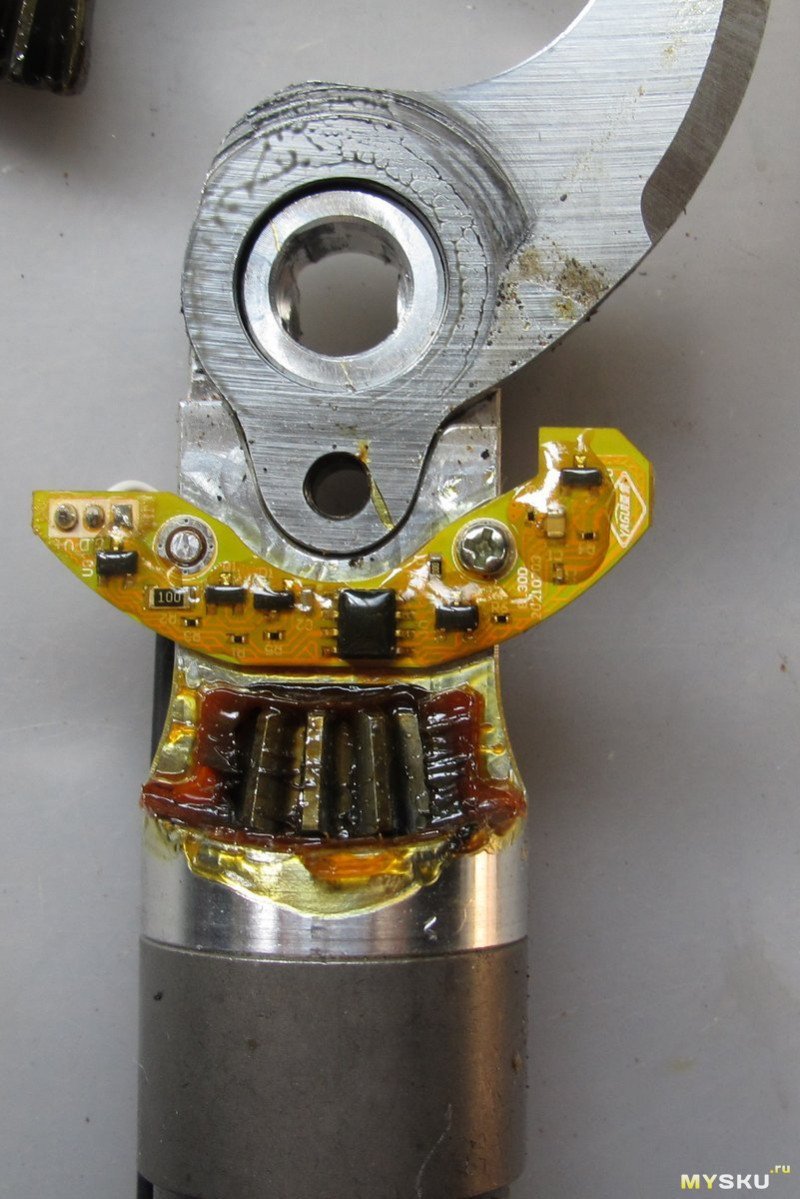

1 — Секатор он был бесщёточный и контроллер предусматривал удалённое управление (повезло) понадобилось заменить площадку на трёхконтактную (а они судя по всему стандартные) на самой плате управления был пятачок для провода управления и отсутствовал SMD диод. Ставим диод припаиваем 3й провод наслаждаемся.
Для себя подчёркиваем принцип работы: провод управления через резистор подтянут к 21В питания, далее идёт «защитный» диод не позволяющий подать питание в цепь управления, последним идёт провод соединённый с управляющим контактом. В спокойном положении на управляющем контакте напряжение питания но при нажатии курка на штанге 3й контакт подтягивается на землю и через диод «утягивает» управляющий провод на землю контроллер это видит и начинает работать.
2 — Бесщёточный сучкорез. Есть контроллер но вот удалённого управления не завезли… Ну ладно как это работает знаем берём мультиметр и смотрим опачки родная кнопка двухконтактная и там один контакт это 21в питания второй постоянная земля напрямую звонящаяся до -АКБ. Знакомая схема берём диод анод на подтяжку 21в питания на кнопке катод через провод на 3й контакт управления. Для инструмента нажатия курка на штанге = нажатие кнопки на самом инструменте. Наслаждаемся удалённым управлением.

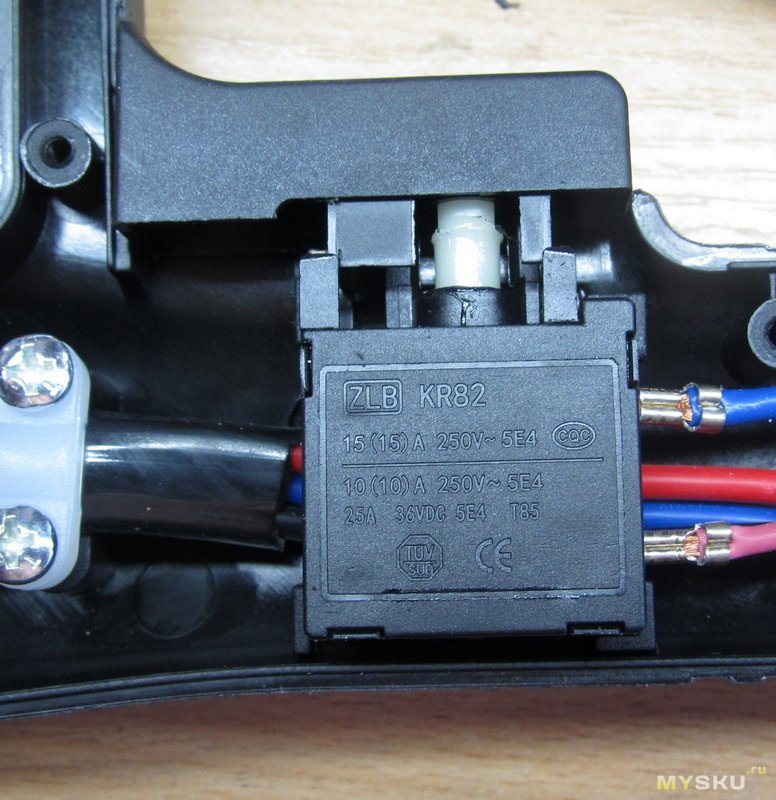

3 — Если бы cучкорез был бы обычным без всяких контроллеров а с простой «силовой кнопкой» тут ставить в параллель кнопке маленькое реле на 24В. 21В питания подаём на оправляющую обмотку выход с управляющей обмотки (на всякий случай через диод) соединяем с 3йм контактом. Такое не пробывал но должно работать.

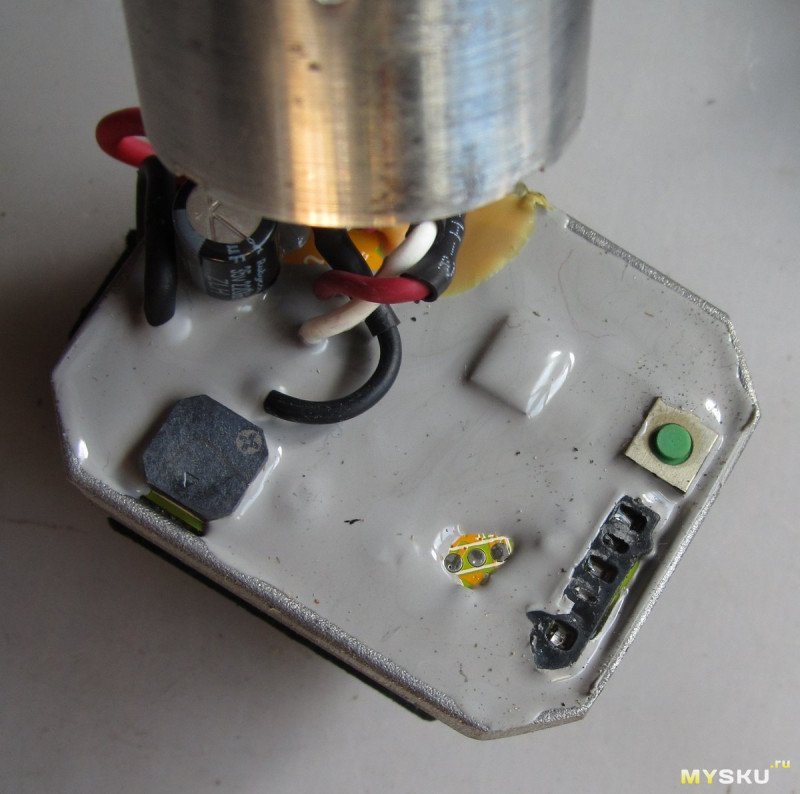

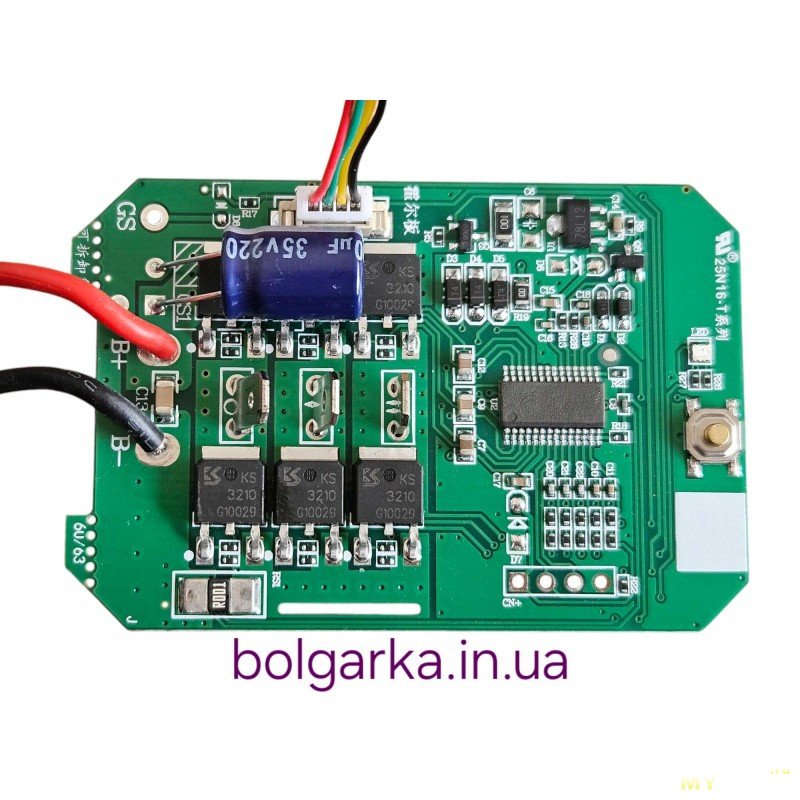

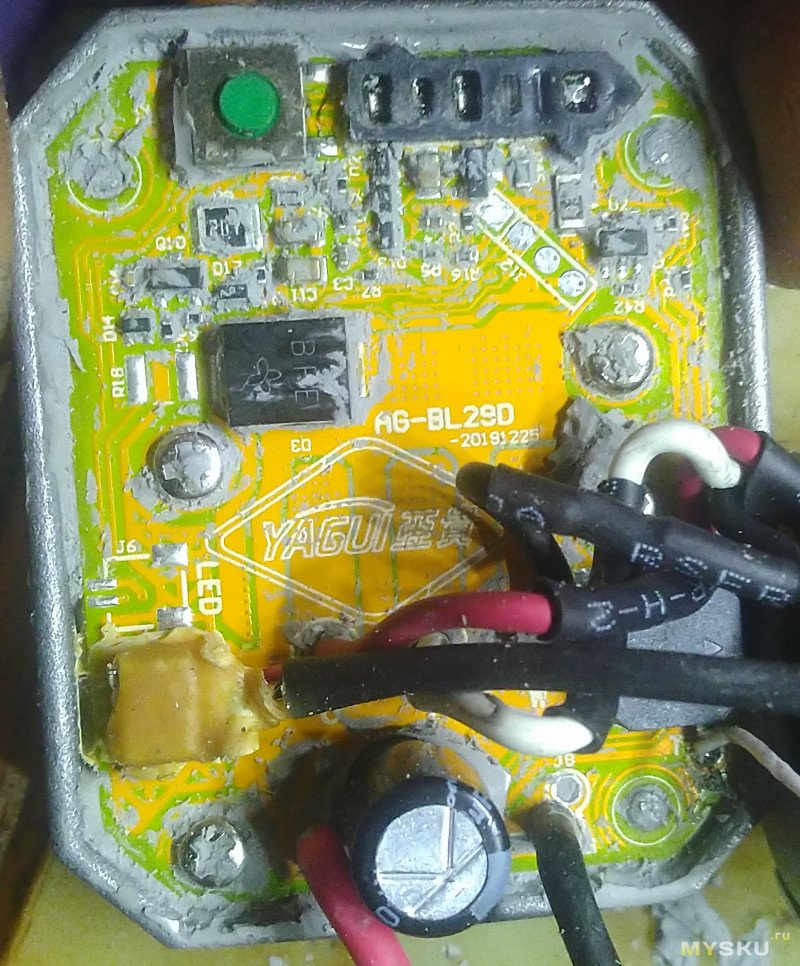

скорее всего это контакты для прошивки… и не факт что есть пин управления на самой плате… В любом случаи надо снимать покрытие если есть то в районе входных проводов… У меня всё проще былоUpdate: голоса в моей голове дали совет: На замле есть не так и много заводов которые делают вещи, весь зоопарк брэндов (особенно не дорогих) внутри одинаковы. Гуглим платы управления, о а что у нас тут?

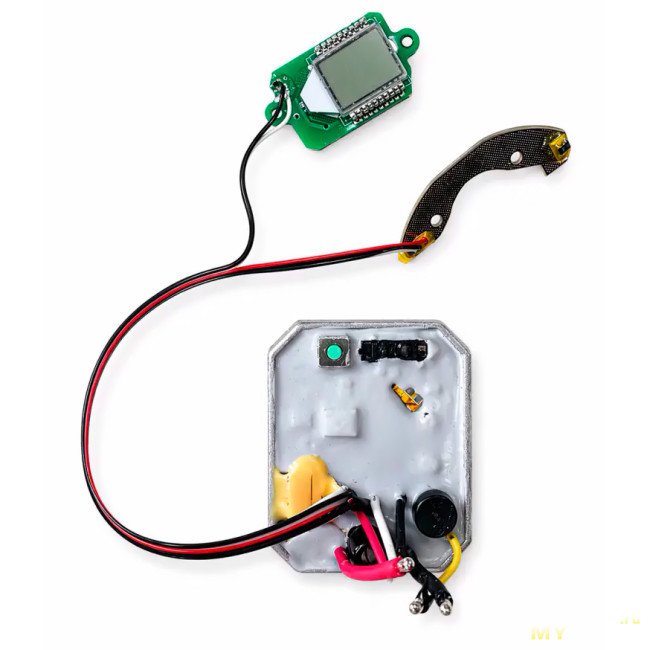

Ну собственно место нам интересное на плате это возле пищалки (где у Procraft ES32Li желтый провод управления) Молимся что бы просто не было провода тогда получится малой кровью отделаться…

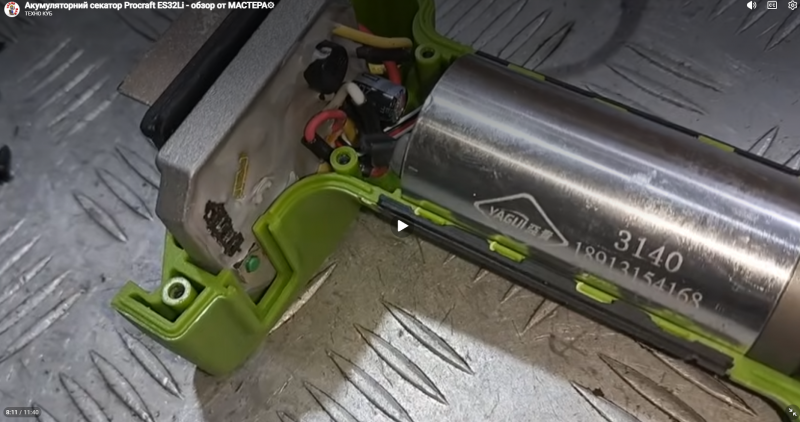

Берём видеообзор 8:11 делаем стоп-кадр
