FNIRSI DMC-100 - Токоизмерительные клещи

Всем доброго времени суток!
Предлагаю на Ваш суд обзор на True-RMS токовые клещи с функцией мультиметра от компании Fnirsi, модель DMC-100.

Для начала немного технических характеристик от производителя:

• Модель: FNIRSI DMC-100
• Экран: 2.0'' TFT (240*320)
• Максимальный зев клещей: 25 мм
• Питание: Литиевый аккумулятор 3.7В, 1500 мАч (зарядка через USB Type-C)
• Размер: 193x74x32 мм
• Вес: 194г
• Напряжение постоянного тока (DC Voltage):
• 9.999В / 99.99В — разрешение 0.001В / 0.01В
• 999.9В — разрешение 0.1В
• Напряжение переменного тока (AC Voltage):
• 9.999В / 99.99В — разрешение 0.001В / 0.01В
• 750.0В — разрешение 0.1В
• Ток (AC/DC Current):
• 99.99А — разрешение 0.01А
• 600.0А — разрешение 0.1А
• Сопротивление (Resistance): 999.9Ω / 9.999kΩ / 99.99kΩ / 999.9kΩ — разрешение от 0.1Ω до 0.1kΩ
• 9.999MΩ / 99.99MΩ — разрешение 0.001MΩ / 0.01MΩ
• Ёмкость (Capacitance): 9.999nF / 99.99nF / 999.9nF / 9.999μF / 99.99μF / 999.9μF — разрешение от 1pF
• 9.999mF / 99.99mF — разрешение до 0.01mF
• Частота (Frequency): 9.999Hz / 99.99Hz / 999.99Hz / 9.999kHz / 99.99kHz / 999.9kHz / 9.999MHz — разрешение от 0.001Hz
• Измерение температуры (°C / °F): (-55… 1300) ℃ / (-67… 2372) ℉ Разрешение: 1 ℃ / 1 ℉
• Дополнительные функции: Поиск фазы, бесконтактный поиск провода под напряжением, измерение мощности (для постоянного тока).

Внешний вид:

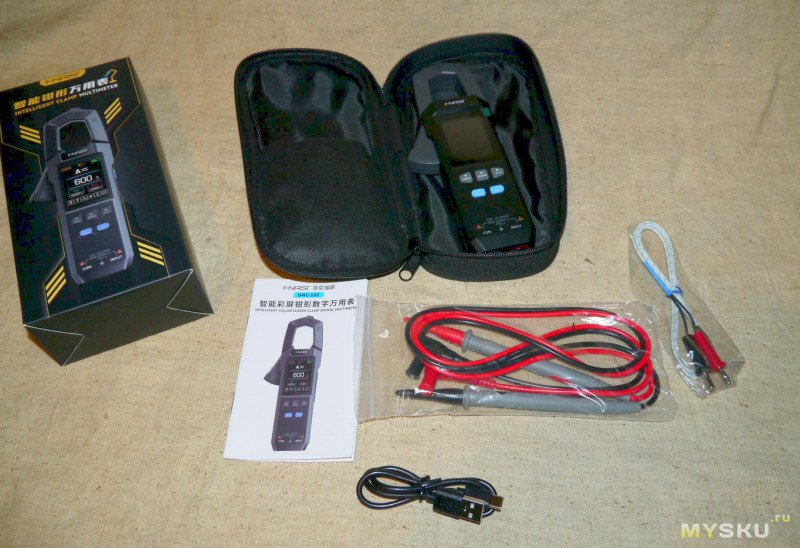

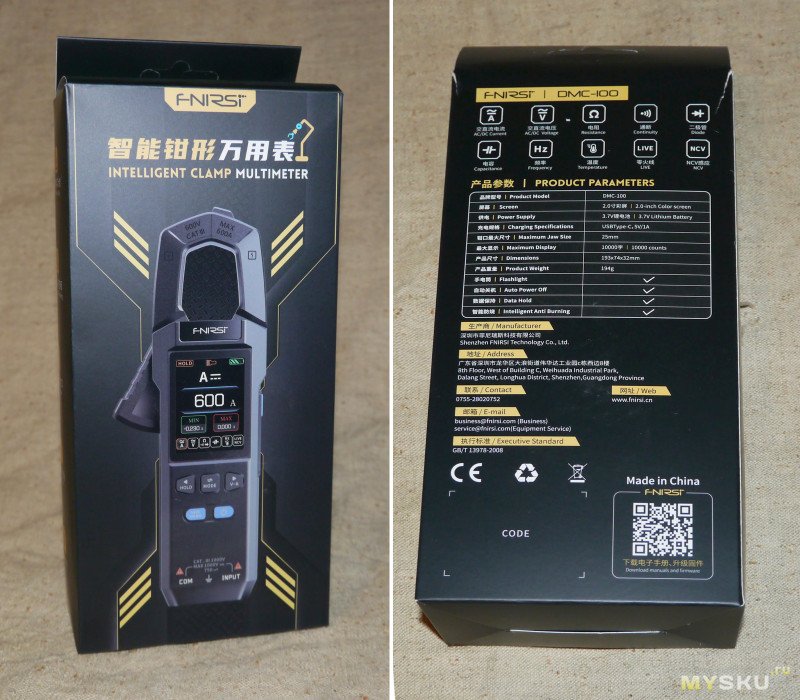

Приехали клещи в добротной фирменной коробке.
Внутри которой скрывался тканевый чехол (жаль, что без фирменной синей вставки Fnirsi), в котором нашлось место для клещей, термопары, щупов, зарядного кабеля и инструкции.

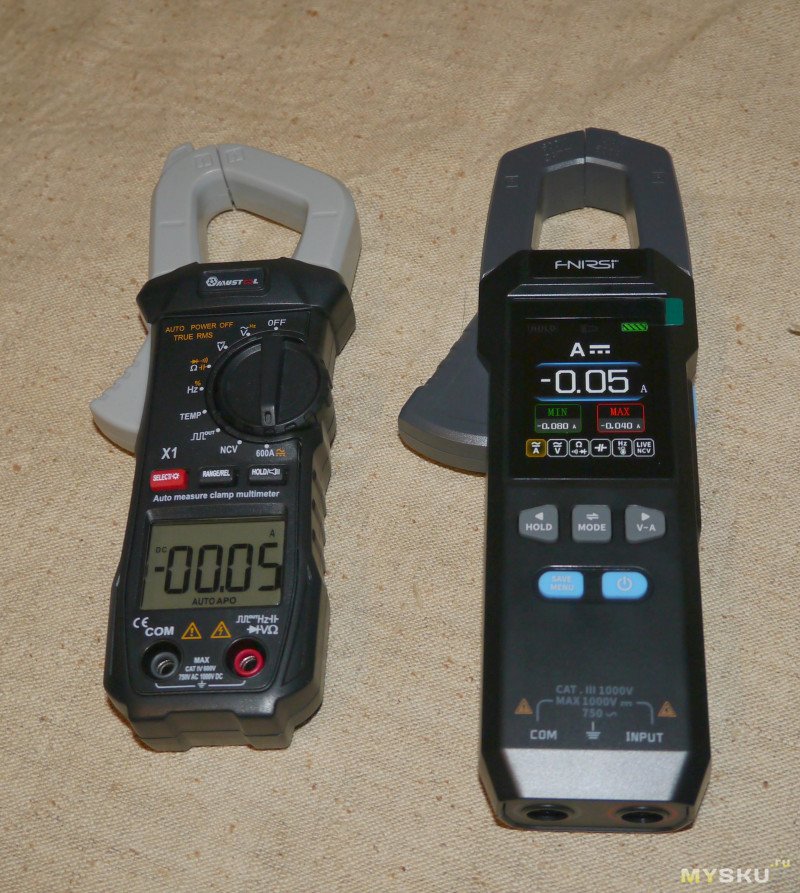

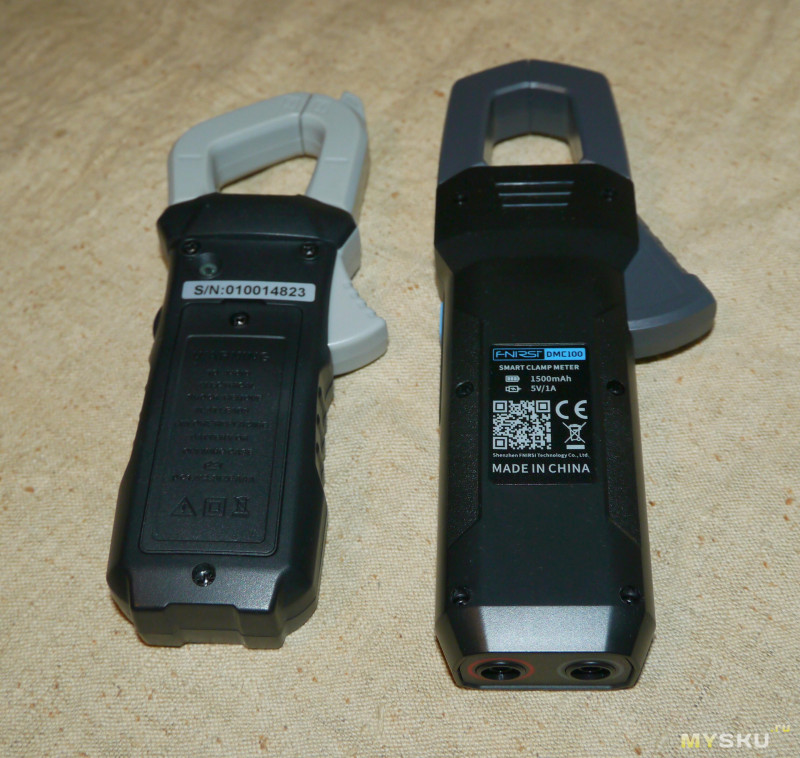

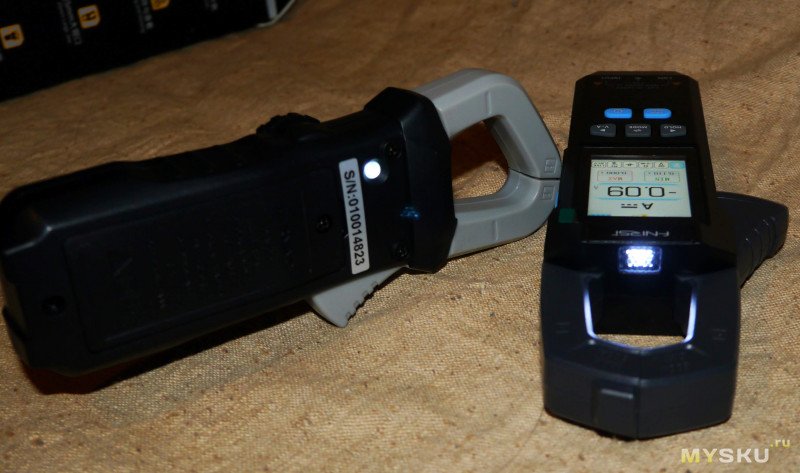

По размеру прибор не самый маленький среди своих собратьев, но и не сказать, чтобы очень крупный. Вот так он выглядит в сравнении с моими старыми клещами:

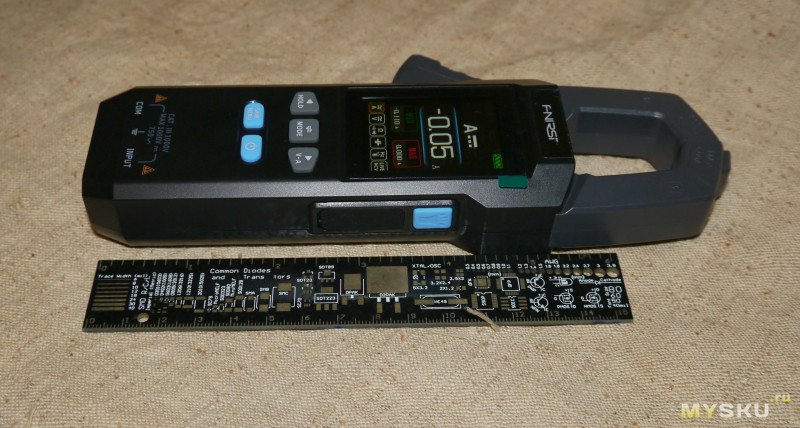

Ширина составляет около 55 мм, если не считать вылет рычага открытия клещей.

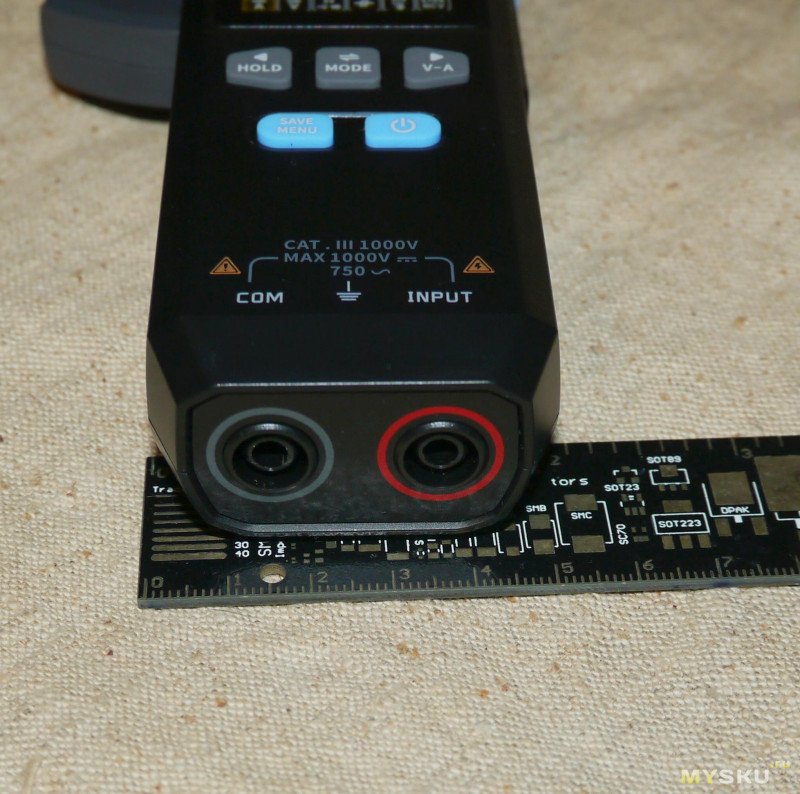

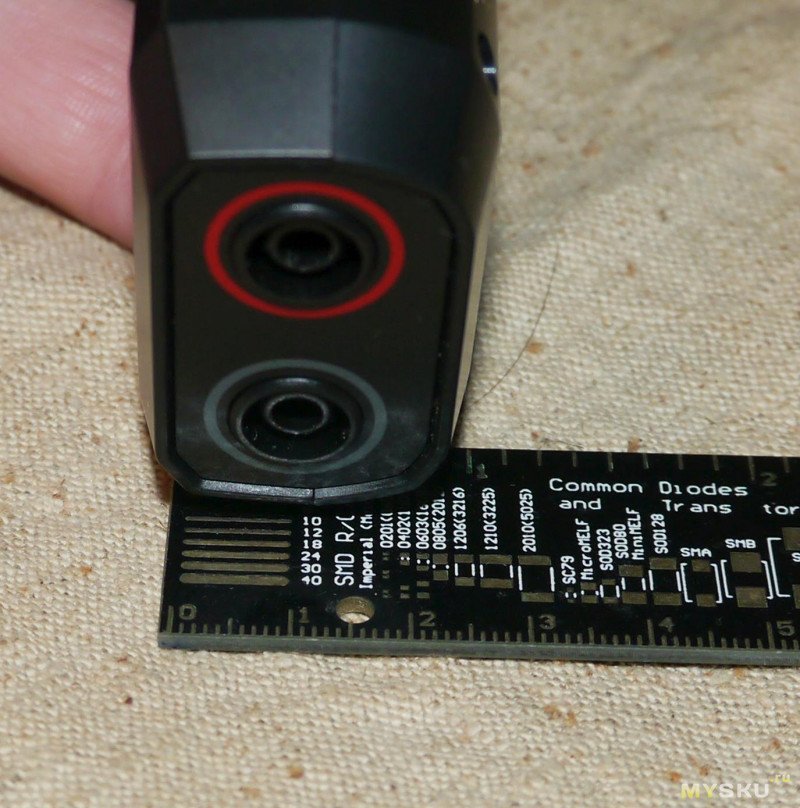

Толщина — около 30 мм.
Длина — почти 200 мм.

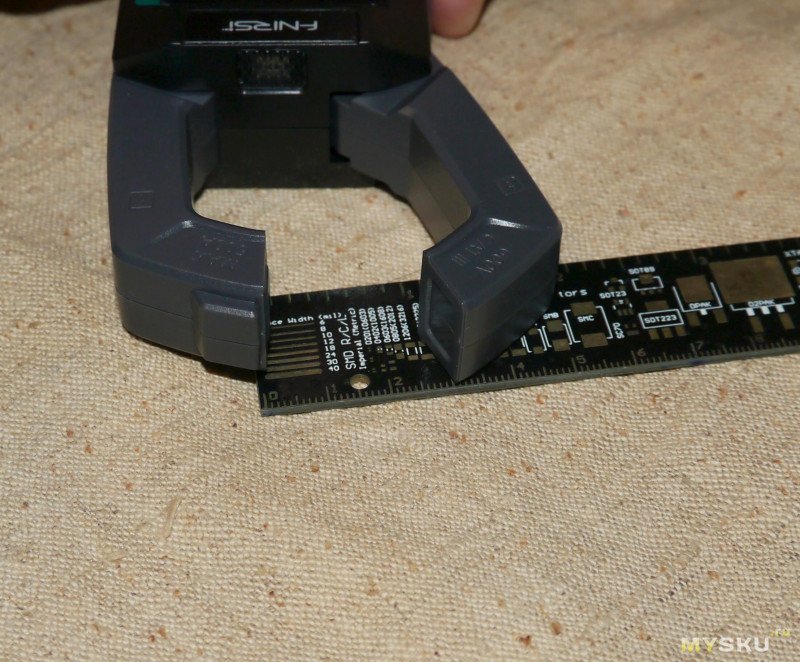

Максимальная ширина открытия клещей — 23–25 мм.

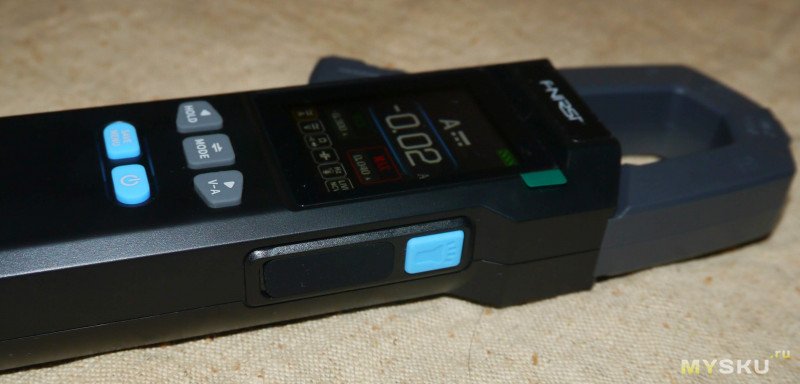

На правой боковой грани за резиновой заглушкой находится порт для зарядки, отверстие, через которое можно нажать кнопку Reset, и большая синяя кнопка.
Длительное нажатие на нее включает и выключает фонарик. Фонарик, как обычно для таких приборов, состоит из одного светодиода и годится лишь для того, чтобы подсветить провод, который пытаешься поймать, либо от безысходности можно светить им себе под ноги.

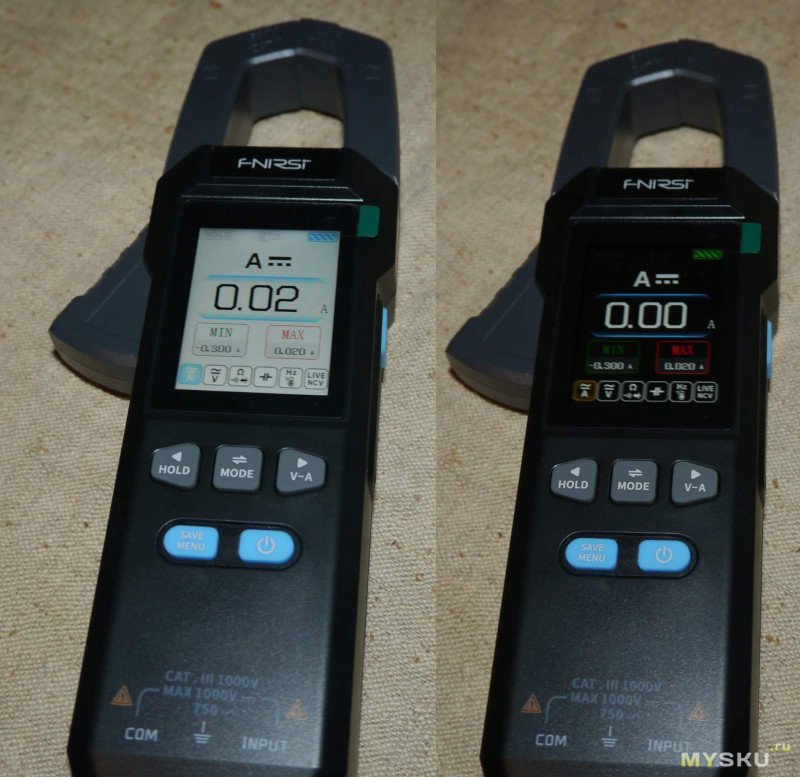

Короткое нажатие этой кнопки переключает тему интерфейса с черной на белую и наоборот.
Интерфейс и управление:
Первое, о чем стоит сказать, — это дисплей. Цветной, яркий и в целом информативный. Многие могут сказать, что это все лишнее и вообще тлен, мол, хватит и цифр, как на старых приборах, но мне такое нравится. Хотя вот эти графики здесь больше для красоты, чем для дела. А вот то, что на экране практически всегда отображаются измеренные максимум и минимум, — это реально удобно. Но было бы круто иметь возможность в любой момент обнулить эти значения. Увы, такой функции я не нашел, или её и правда нет.

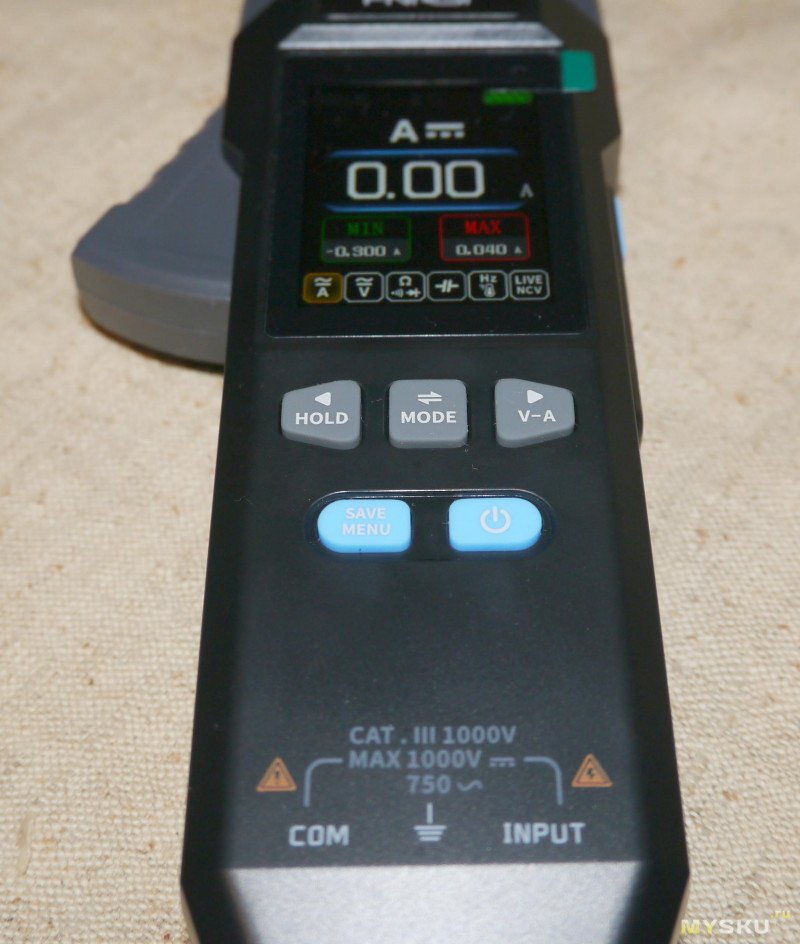

За основное управление клещами отвечают 5 кнопок под экраном. В целом они довольно интуитивно понятны. Синие кнопки — это включение/выключение, сброс в «0» амперметра (нужно делать каждый раз перед замером, особенно на постоянном токе) и вторая кнопка — вход в меню и сохранение значений.

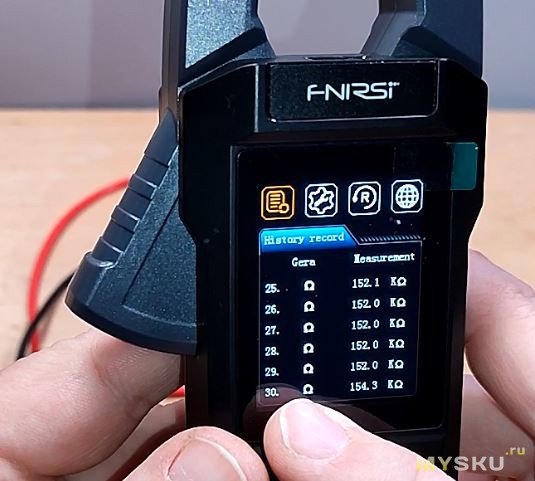

Сохранение значений — довольно удобная фишка этих клещей. В любой момент можно нажать кнопку, и значение сохранится в память. Всего можно сохранить 30 последних значений. Удобно, функционально, полезно, но, блин, в клещах нет часов и календаря! Привязать конкретное сохранение к конкретному замеру можно либо если вы где-то параллельно записываете все нажатия кнопки «Сохранить» (но тогда непонятно, почему сразу и значение не записать в блокнот), либо если вы прямо здесь и сейчас сделали один-два замера и пока еще помните, какой из них когда был сделан.

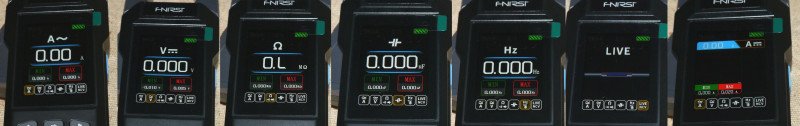

Три серые кнопки сразу под дисплеем отвечают за выбор режима работы мультиметра. Боковые кнопки со стрелками «вправо» и «влево» служат для переключения между шестью основными экранами.
Пять из них однотипные: в верхней части показывается значок того, что вы измеряете сейчас, по центру — измеренное значение, в нижней части экрана — значения максимума и минимума, а в самом низу отображается нечто вроде меню с пиктограммами всех доступных режимов работы.
Шестой экран немного отличается: там вместо измеренного значения и максимума/минимума показывается наличие тока в проводе при бесконтактном поиске и наличие фазы.

Средняя кнопка «Mode» коротким нажатием переключает прибор между измерением постоянного/переменного тока/напряжения или позволяет осуществить выбор между прозвонкой, проверкой диодов и сопротивлением.

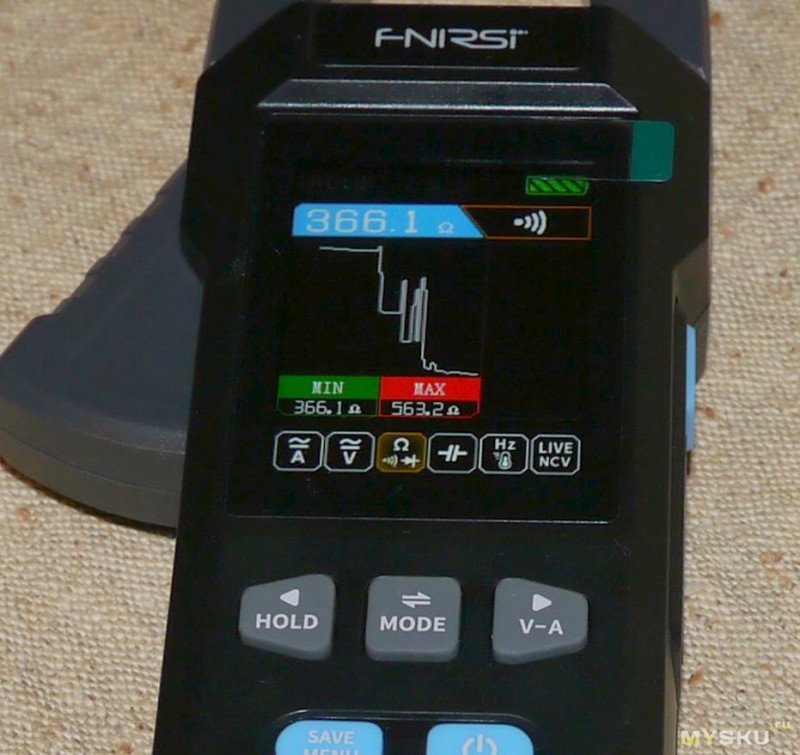

Длительное ее нажатие переключает дисплей в режим отображения графика изменения измеряемого параметра.

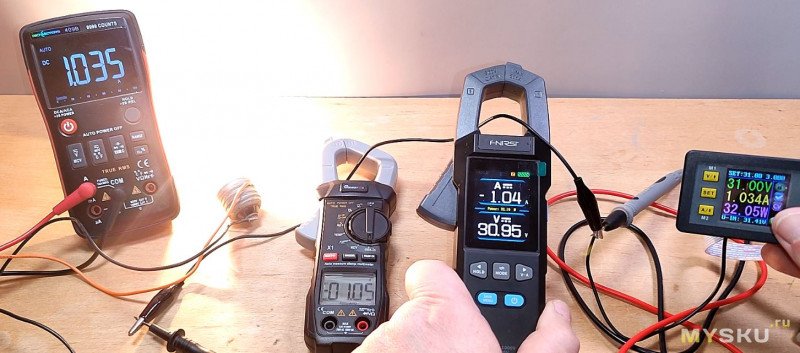

Есть еще один вариант отображения, когда клещи показывают одновременно ток, напряжение и мощность. К сожалению, работает это только для постоянного тока, что можно назвать минусом, но в сценариях с постоянным током режим удобный. Для себя я сразу нашел отличное применение — замер параметров внешних аккумуляторных батарей ИБП под нагрузкой. Это очень информативно, ведь раньше для такой задачи приходилось вешать второй мультиметр.

Еще один вариант использования — диагностика систем, где батарея имеет среднюю точку. У меня в хозяйстве есть ИБП, у которых батарейный блок состоит из 40 двенадцати вольтовых аккумуляторов с отводом от середины (на инвертор идет сразу -240В и +240 В) и встроенный софт ИБП не умеет показывать напряжения двух батарей отдельно. В идеале токи плеч батареи должны компенсировать друг друга, и ток в проводе средней точки должен стремиться к нулю. Для диагностики под нагрузкой цепляю клещи на эту среднюю точку, то по направлению и величине появившегося тока (плюсовой он или минусовой) можно понять, есть ли в каком-то плече проседание напряжения, и сразу начать поиск уставшей банки не переключаясь из режима в режим. В общем, функция узкоспециализированная, но иногда полезная.

Немного замеров
Сравнивать буду с моими старыми клещами MUSTOOL X1 Pocket и с мультиметром RichMeters RM409B.

Первое и, на мой взгляд, самое важное — то, как клещи измеряют ток, и особенно ток до 1 ампера.
Собираем тестовый стенд: лабораторник выступает как источник тока, RichMeters подключен проводами в качестве эталона, и далее — двое клещей.
В итоге получаем вот такие данные:

SOURCE      | Richmeters | Mustool | FNIRSI
-------------------------------------------
233 mA      | 234 mA     | 0.28 A  | 0.27 A
309 mA      | 313 mA     | 0.36 A  | 0.33 A
353 mA      | 355 mA     | 0.39 A  | 0.37 A
391 mA      | 392 mA     | 0.41 A  | 0.40 A
425 mA      | 426 mA     | 0.43 A  | 0.44 A
578 mA      | 579 mA     | 0.68 A  | 0.58 A
707 mA      | 709 mA     | 0.73 A  | 0.71 A
822 mA      | 824 mA     | 0.84 A  | 0.82 A
1035 mA     | 1035 mA    | 1.06 A  | 1.03 A

Как и ожидалось, проводной мультик практически совпадает с показаниями лабораторника, а вот клещи врут в десятках мА, причем Mustool ошибается несколько больше.
Для переменки использовал просто изменение нагрузки, ибо регулировать ее нечем.

Richmeters | Mustool | FNIRSI
-----------------------------
0.015 A    | 0 A     | 0 A
0.109 A    | 0 A     | 0.08 A
2.35 A     | 2.24 A  | 2.30 A
4.22 A     | 4.07 A  | 4.16 A

И тут сразу видна главная проблема клещей, причем как новых, так и старых: токи до 100 мА — это не для них. Fnirsi еще как-то видит 25-ваттный паяльник, подключенный к розетке, а вот Mustool — нет.

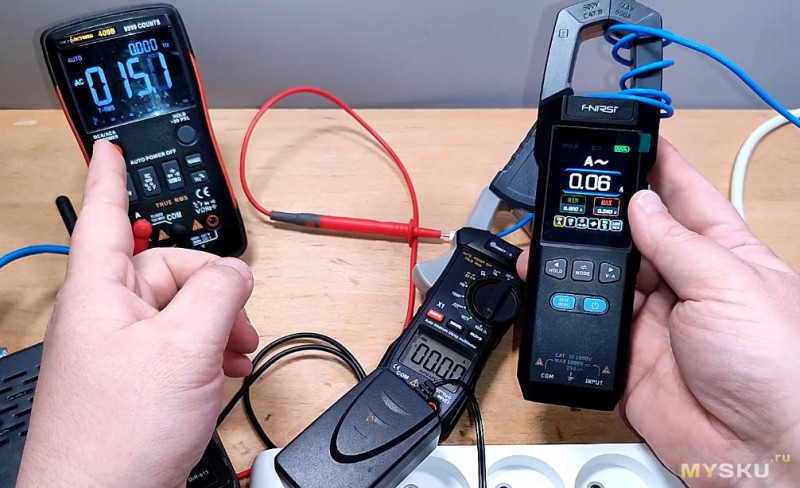

Но на такой случай всегда есть старый лайфхак: намотать провод на клещи, а потом полученный результат разделить на число проводников, оказавшихся внутри кольца. Чем больше витков намотаешь, тем выше ток получишь на выходе и тем точнее будет замер (в определенных диапазонах). Сделав 4 витка провода и получив 5 проводников в кольце, вполне можно измерить ток, потребляемый Wi-Fi роутером. Ричметр показывает 15 мА, Фнирси — 0.06 А. Делим результат на число проводников внутри клещей: 0.06 / 5 = 0.012 А. Получаем примерное значение, хоть и с погрешностью около 20%.
С замером сопротивления все более-менее стандартно. Есть небольшие различия, но тут скорее дело в погрешности замера и в том, что Fnirsi всегда показывает всего 1 знак после запятой.

Richmeters   | FNIRSI
-------------|-------------
10.27 Ω      | 10.2 Ω
99.4 Ω       | 98.7 Ω
109.7 Ω      | 108.8 Ω
149.5 Ω      | 149 Ω
477.1 kΩ     | 475.8 kΩ
1.011 MΩ     | 1.005 MΩ
1.490 MΩ     | 1.479 MΩ

Замер ёмкости конденсатора. Тут сложно сказать, кто измеряет более правильно. Кондесаторы у меня самые простые, так что разлет номиналов у них немаленький. Единственное, что ощущается: Fnirsi делает замер быстрее, особенно это заметно на больших номиналах.

Номинал емкости     | Richmeters     | FNIRSI DMC-100
---------------------------------------------------
2.2 uF              | 2.241 uF       | 2.147 uF
680 uF              | 694.3 uF       | 702.8 uF
1000 uF             | 1086 uF        | 1082 uF
3300 uF             | 3017 uF        | 3089 uF
40 000 uF           | 39.36 mF       | 36.60 mF
Время замера (40к мкФ):
                          7.84 сек   | 4.49 сек

Прозвонка и проверка диодов
Отдельно хочется остановиться на прозвонке и тесте диодов.
Сама по себе прозвонка довольно быстрая, но есть нюанс: если начать очень быстро и многократно замыкать щупы, прибор начинает слегка «затыкаться» и пропускать замыкания.

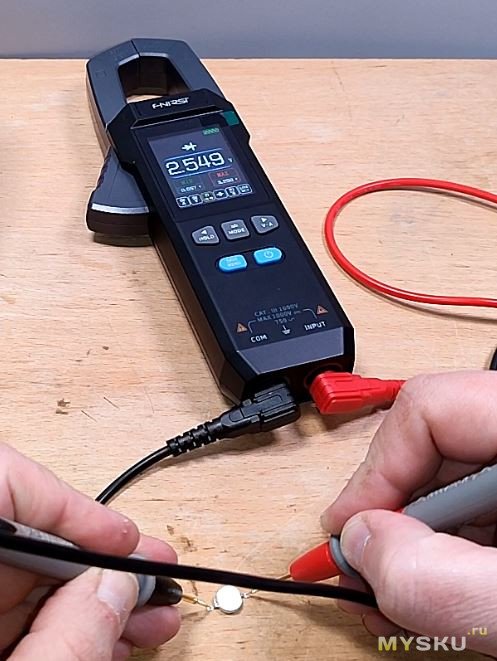

А вот режим проверки диодов откровенно порадовал. Клещи уверенно зажигают белые светодиоды.


Все сказано выше в видео:



Небольшой вывод. У Fnirsi получился очень достойный прибор, который, на мой взгляд, стоит тех денег, что за него просят. Да, к сожалению, бесконтактный метод замера все еще уступает в точности проводным приборам, но ситуация выравнивается, и это приятно. Еще хотелось бы синхронизации с компьютером или телефоном (раз уж есть сохранение значений) и возможности более информативного построения графиков, но, увы, пока что не завезли.

Небольшой вывод. У Fnirsi получился очень достойный и сбалансированный комбайн, который определенно стоит своих денег. Прибор радует хорошим ярким экраном, продуманным интерфейсом, отличной скоростью замера емкостей и диодным тестом, способным зажигать даже белые светодиоды. Питание от аккумулятора вместо батареек — отдельный плюс.
Конечно, не обошлось без нюансов: как и большинство клещей, токи ниже 100 мА не для него, функция сохранения замеров супер, но без встроенных часов быстро превращается в игрушку, а на быстрой прозвонке процессор начинает слегка тупить. Графики и замер мощности тоже пока выглядят скорее как просто красивая картинка, тем более без связи со смартфоном.
