Зарядное устройство CABLETIME GaN 150 Вт

Сегодня в мои лапы попал GaN блок питания от CABLETIME — 4x USB порта на 150 Вт суммарной мощности и 140 Вт на первый порт, поддержка современных протоколов и относительно компактный корпус.

Посмотрим, насколько эта зарядка жизнеспособна без активного охлаждения и не превращается ли она в утюг под полной нагрузкой — под катом будет тестирование.

Характеристики

• Бренд: CABLETIME
• Модель/SKU: ZX-4U24EU/CT-GAN150-PW
• Порты: 3x USB Type-C, 1x USB-A
• Протоколы: PD 3.1/3.0 (28В 5А), QC4.0/3.0/2.0, AFC, PPS
• Максимальная мощность:
•   150 Вт для C1+C2+C3 суммарно
•   140 Вт на один порт C1
•   100 Вт для C2
•   65 Вт для C3
•   60 Вт для USB-A
• Вес: 290 г.

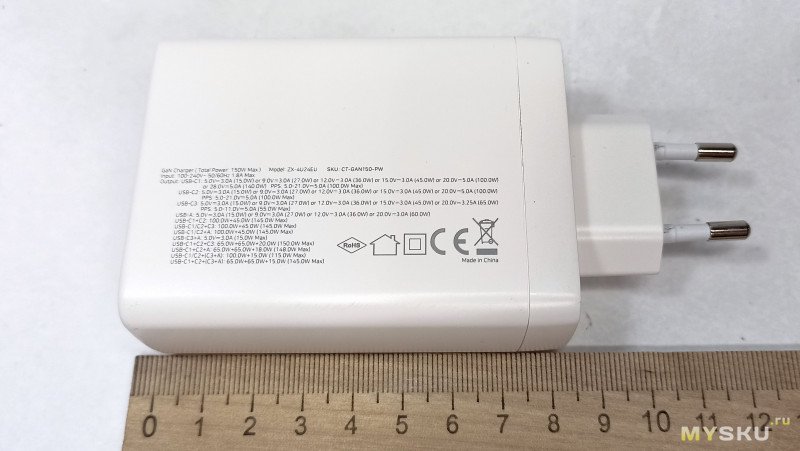

• Габариты (с вилкой): 30 x 62 x 120 мм

Упаковка и внешний вид

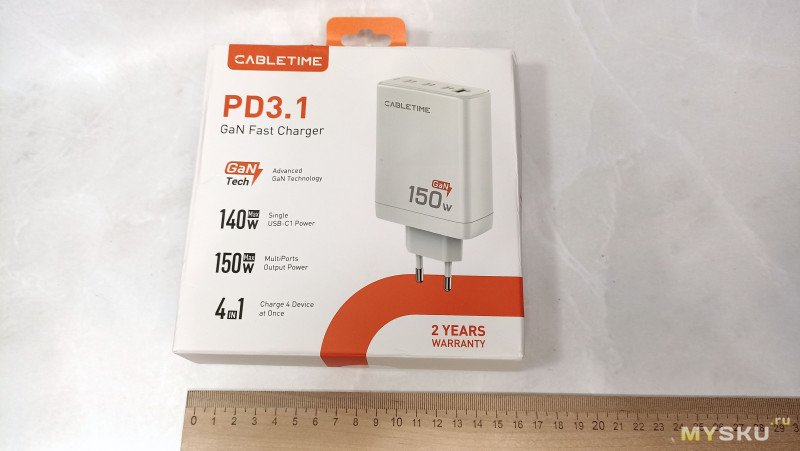

Упаковано зарядное устройство в большую картонную коробку с цветной полиграфией, которая содержит исчерпывающую информацию об устройстве. Также есть скретч слой для проверки подлинности.

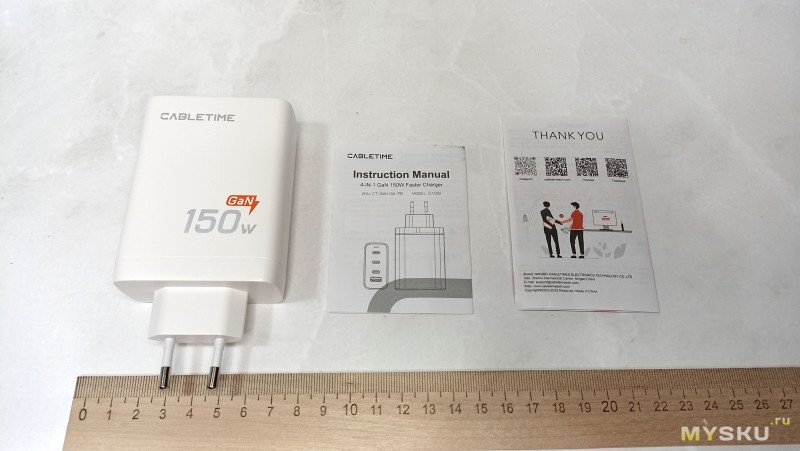

Внутри коробки находится само зарядное устройство CABLETIME на 150 Вт и инструкции.

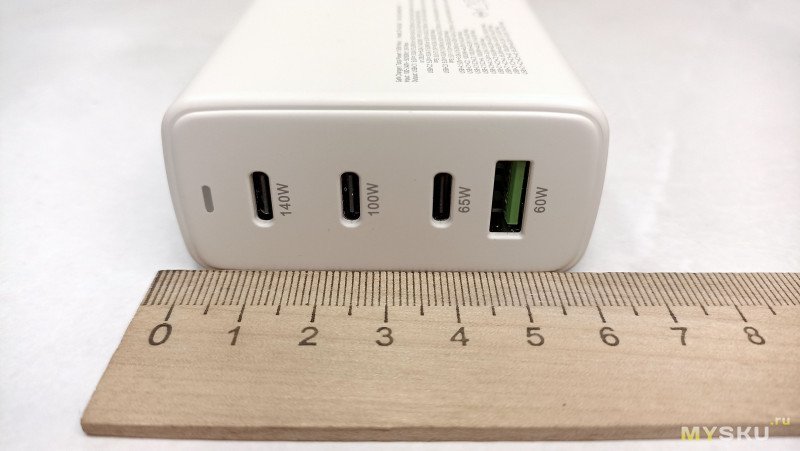

С торца расположены 4 USB порта (3x type-C, 1x USB-A) и светодиодный индикатор бледно голубого цвета (в темноте не раздражает).

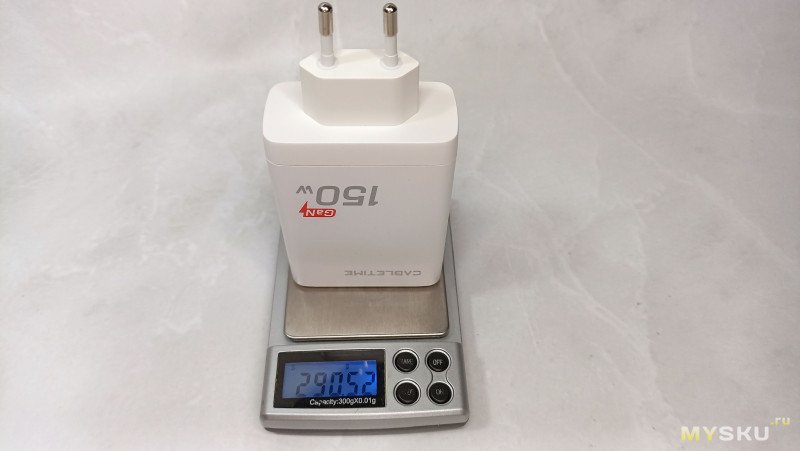

Габариты — 30x62x120 мм (вместе с вилкой). Вес блока питания 290 г.

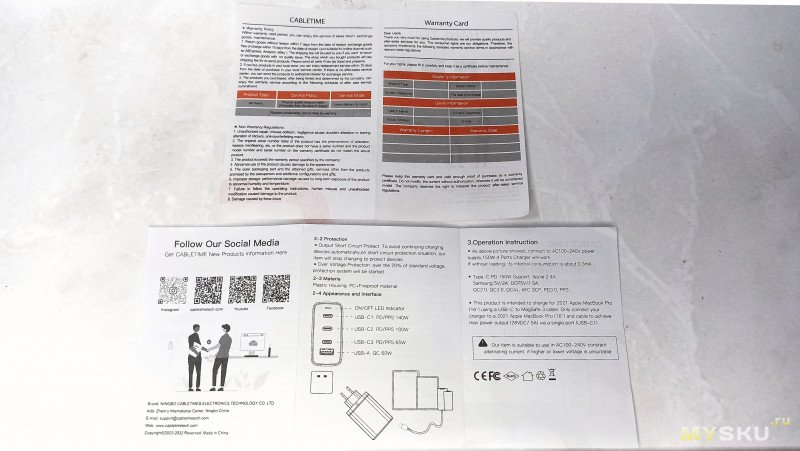

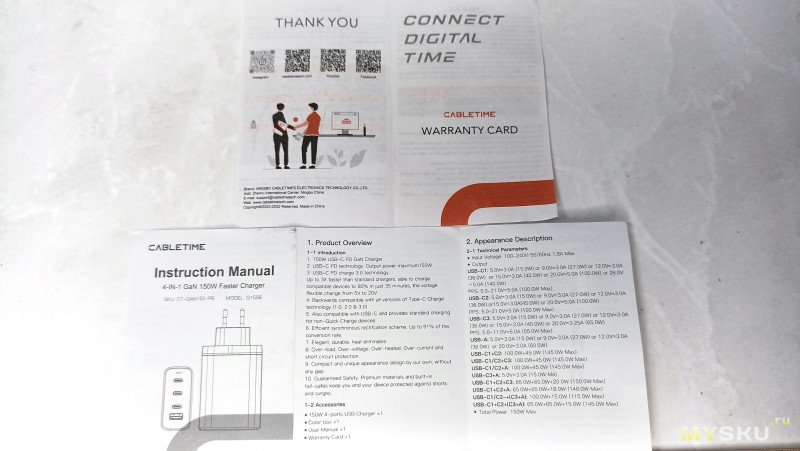

Инструкция

Тестирование

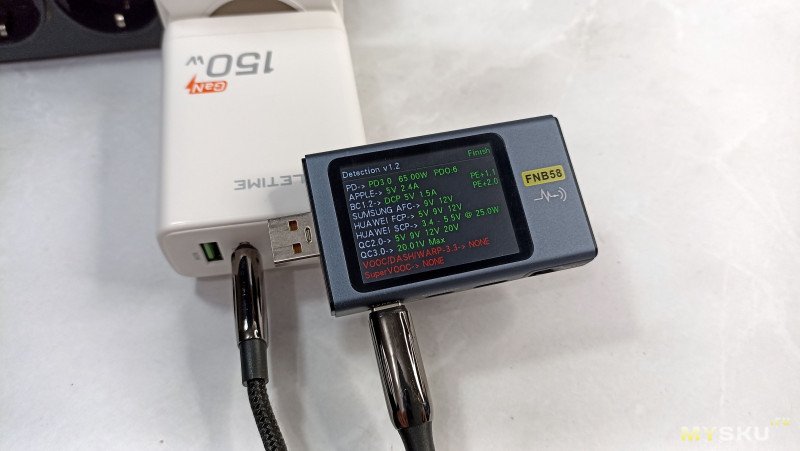

Проверяем поддерживаемые протоколы по портам. Протоколов много, главное:

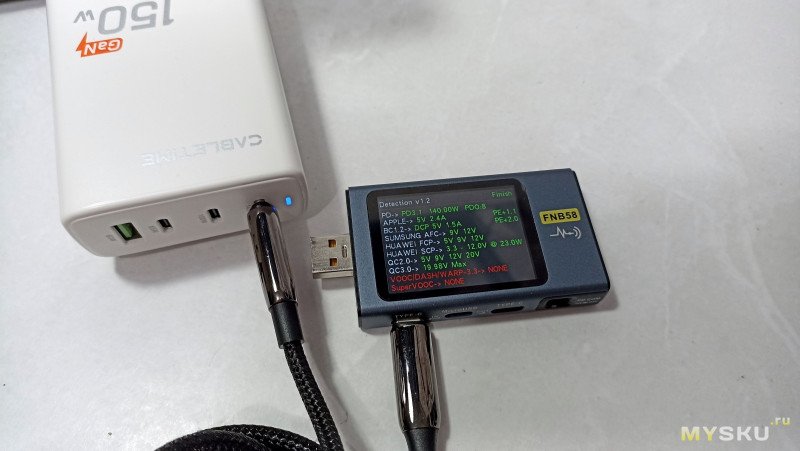

Первый Type-C — PD3.1 максимум 140 Вт, второй Type-C — PD3.0 100 Вт

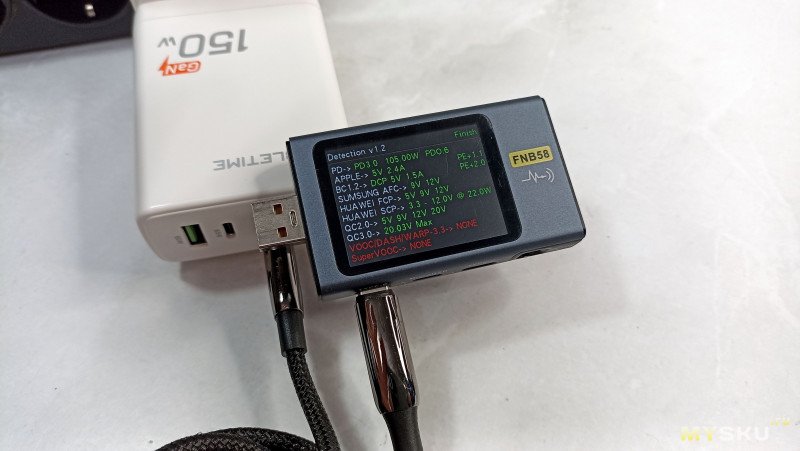

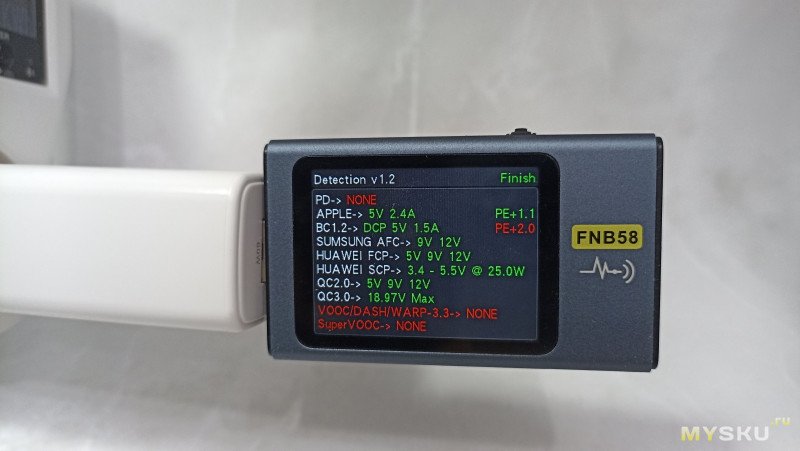

Третий Type-C — PD3.0 максимум 65 Вт. Для USB-A заявлена мощность 60Вт, в QC3.0 максимум 20 Вольт (Тестер видит 19.97 В, но в режиме PD можно выставить 20 В), так что похоже на правду.

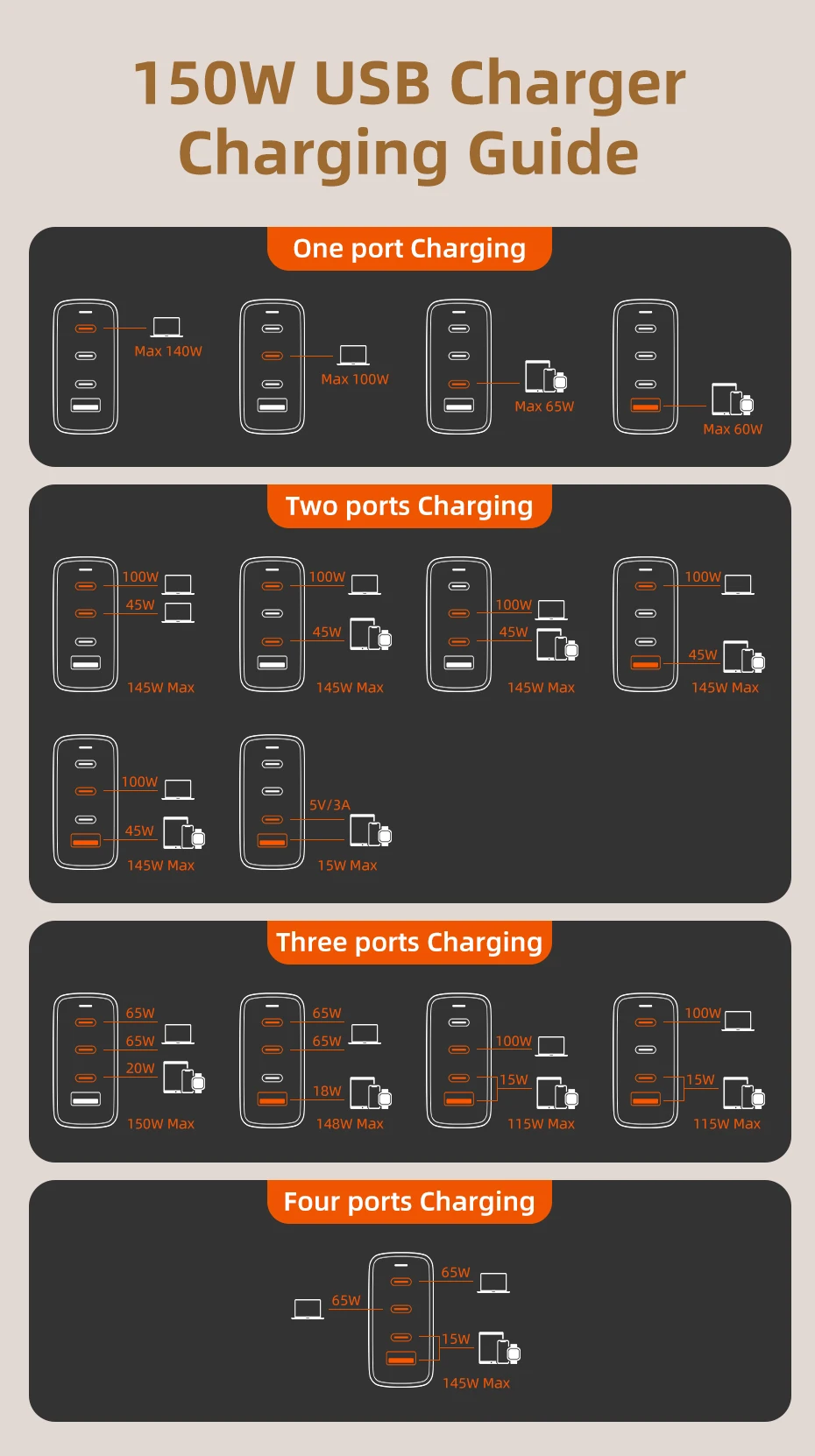

При подключении новой нагрузки порты перезагружаются. У порта C1 пропадает режим 140 Вт при подключении нагрузки в любой другой порт. Поддержка нескольких портов картинкой:

Проверил наиболее интересные комбинации — соответствует заявленному.

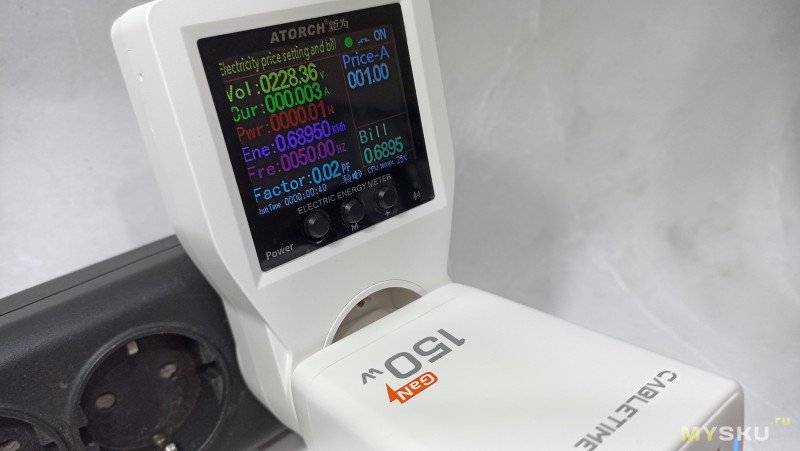

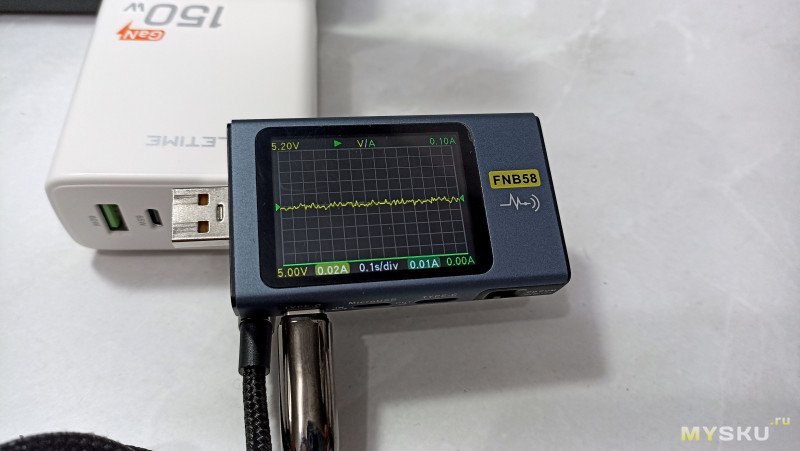

Ток на холостом ходу 0.003 А, потребление 0.01 Вт (коэффициент мощности 0.02, полная мощность 0.6 Вт). Пульсации на холостом ходу незначительные.

Переходим к самому интересному — к прожарке. Температура в помещении 25°С.

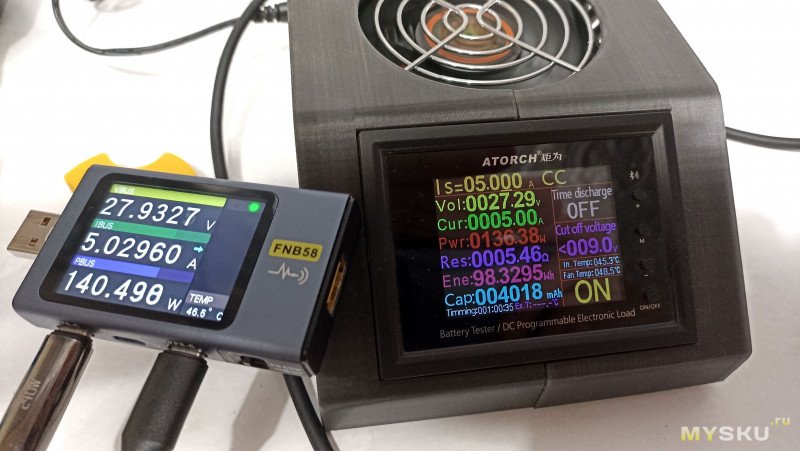

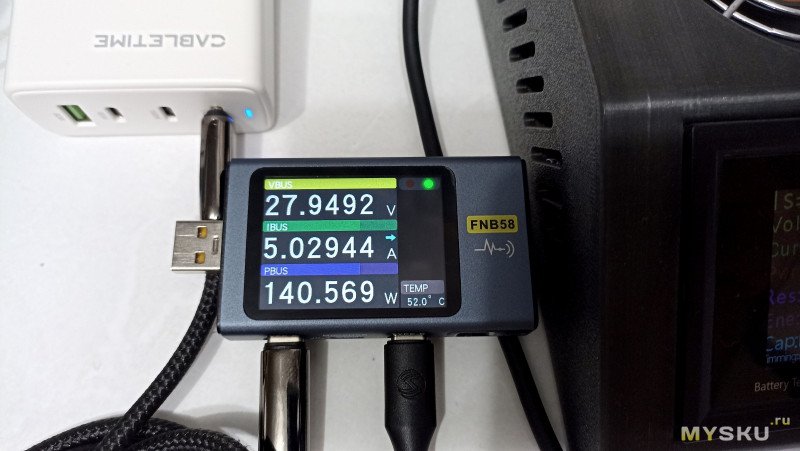

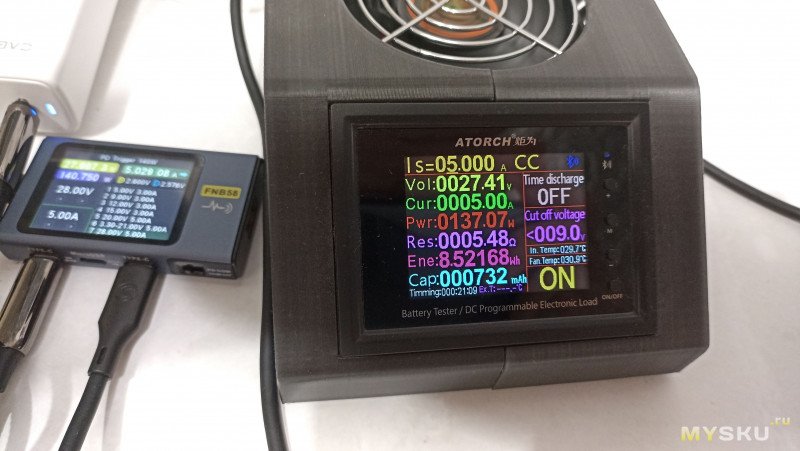

Собираем стенд: USB тестер FNB58, нагрузка DL24M, два метровых кабеля 240 Вт, выставляем триггер на 28 В и врубаем нагрузку 5 А.

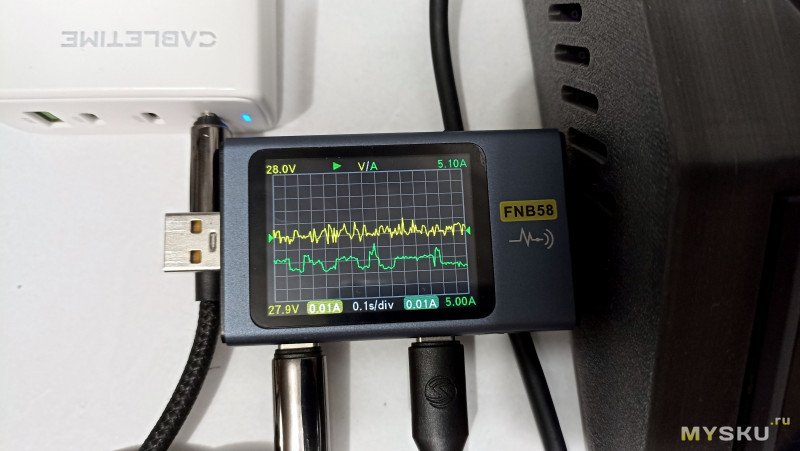

Пульсации под нагрузкой:

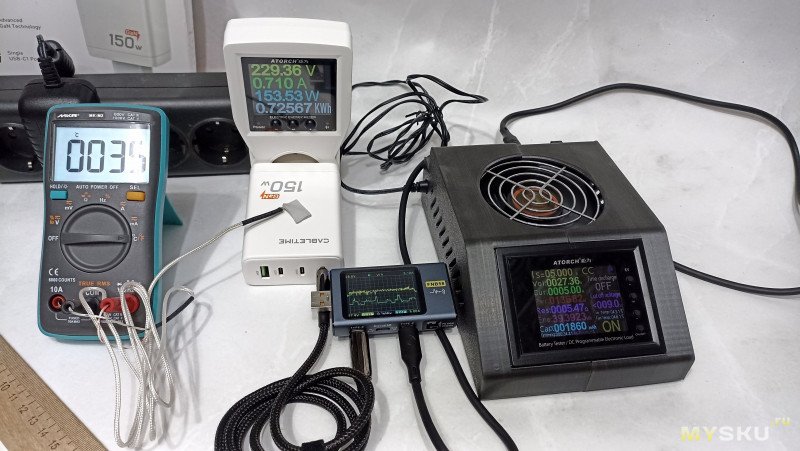

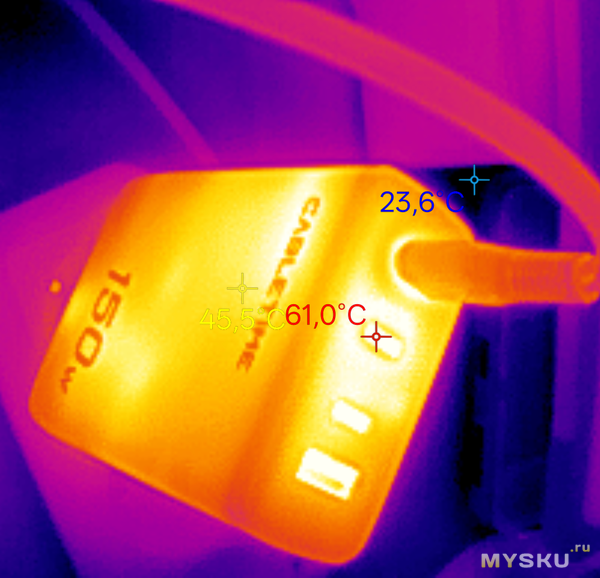

Корпус блока питания быстро прогревается до ~35°С, дальше растет медленно. Самое горячее место — корпуса портов, поэтому перемещаем термопару туда, зафиксировав терможвачкой.

За время тестирования ни ток, ни напряжение ни проседало, БП в защиту от перегрева не уходил.

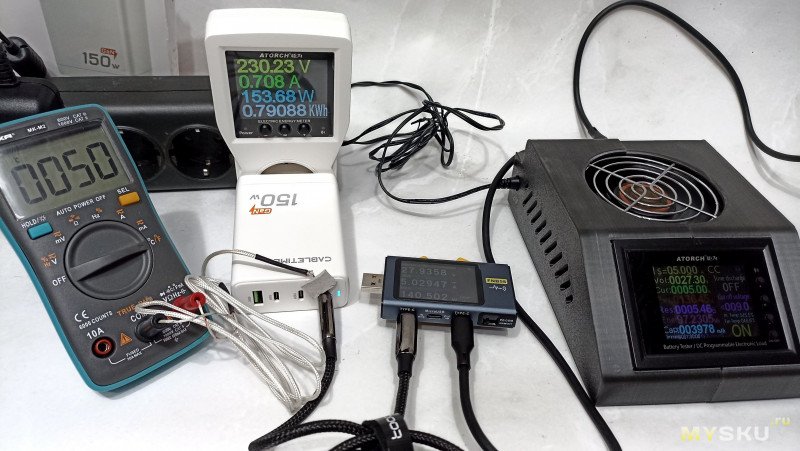

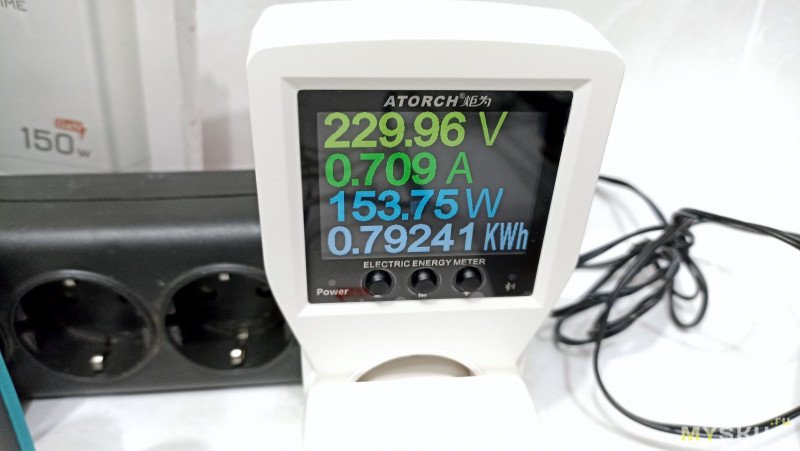

Прошел час. FNB58 горячее, чем сабж. Максимально зафиксированная температура зарядного устройства — 50°С. Даже если заложить 5-10°С на погрешность измерения, результаты все равно достойные.

Проверим USB-A. Нам прислали гораздо более лучший мех:

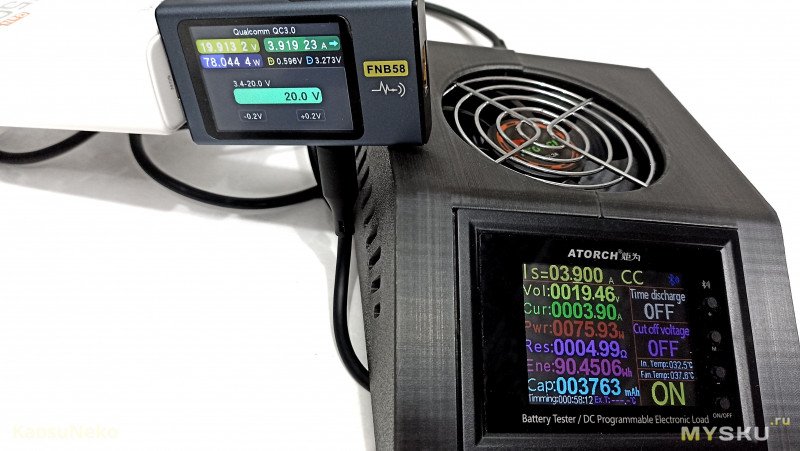

USB-A на удивление вытянул больше заявленных 60 Вт — удалось выжать 78 Вт при токе 3.9 А, на 4 А зарядка уходит в защиту.

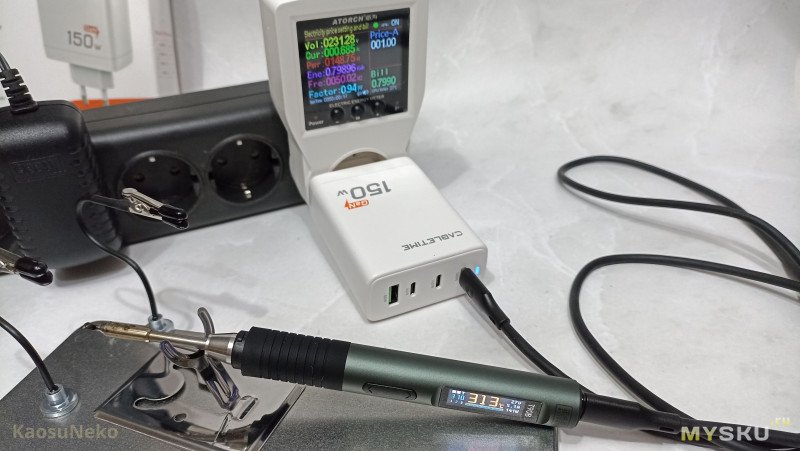

Паяльник T90 на 245 жалах работает отлично, мой старый БП на 100 Вт требовал настройки Power Trim, чтобы не уходить в защиту. Здесь паяльник стартовал на полную мощность без вопросов.

Заключение

CABLETIME CT-GAN150-PW — тот случай, когда маркетинговые цифры не просто напечатаны на коробке, но и достигаются в реальности. Что в сухом остатке:

4 порта, поддержка ходовых протоколов.

Реальная мощность: До 140 Вт на C1 (в режиме одного порта) для ноутбука/повербанка/паяльника.

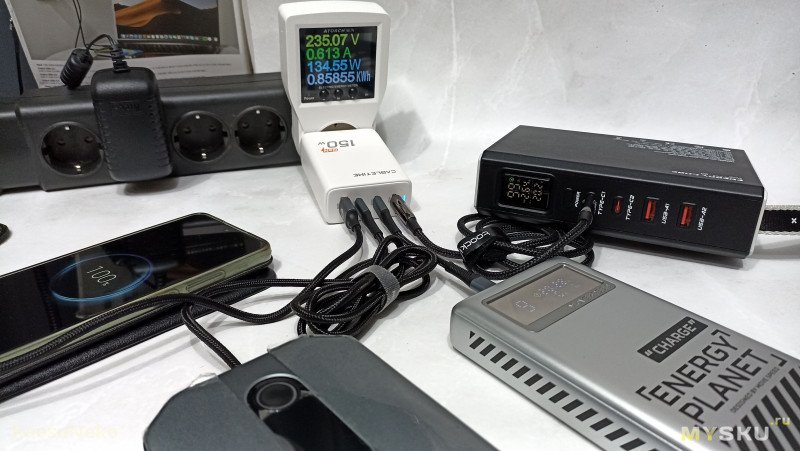

150 Вт суммарно — можно заряжать сразу несколько гаджетов, и довольно мощных.

Нагрузку держит, греется приемлемо, не троттлит.

Если вы знаете, что такое PPS и зачем вам 28 Вольт — герой обзора однозначно заслуживает внимания.
