Всем привет!
Соглашусь, многим уже порядком поднадоели USB-тестеры, электронные нагрузки и вся прочая ерунда в этом духе. Но друзья, герой сегодняшнего обзора, это нечто иное, выделяющееся из всей этой толпы и действительно стоящее внимания. WEB-U2 — можно назвать если не самым лучшим, но как минимум одним из лучших USB-тестеров нашего времени. Он может похвастаться таким набором функций и возможностей как: большим 1.77 дюймовым цветным ЖК дисплеем, триггером практически всех современных типов зарядки включая PD, внешним питанием через порт microUSB, сохранением в собственной памяти всей информации вплоть до 7 дней, работой в связки с ПК и многим другим.
Модель WEB-U2 — это своего рода клон на YZ1280 от известной китайской команды YZXstudio. При этом говорить о 100% копировании нельзя, потому что это не так. U2 имеет переработанную схемотехнику и другое программное обеспечение. Как по мне, этот вариант получился даже лучше чем «оригинал». В него добавили ряд интересных функций, которых нет в ZY1280, да и к тому же ценник более гуманный (в среднем $35 против $55).
Характеристики
Сравнительная таблица от самого производителя. Старые версии кстати найти сейчас в продаже нельзя, только актуальные.
ПО и прошивка:
Программа для ПК (ENG)
Прошивка v4.0
Прошивка v4.4
Прошивка v5.2
Руководство пользователя (CN)
Руководство пользователя (EN)
Упаковка и внешний вид
Приехал тестер в уже знакомой нам металлической коробке с прозрачным окном на лицевой стороне. В точно таких же были и многочисленные варианты от RD и от YZXstudio.
В комплекте кроме самого устройства есть и небольшой бумажный буклет с QR-кодом и ссылкой на группу в
QQ: 660597526. Я не зря тут ее упомянул, потому что именно там выкладываются все обновления прошивок и других программ связанны с продуктами от WEB. Вход в группу не свободный, но меня почему-то легко приняли)).
Внешний вид, опять таким нам уже знаком по моделям от RD и YZXstudio. Габариты корпуса стали немного больше, как и дисплей, но общая концепция строения сохранилась та же. Это своего рода бутерброд из нескольких отдельных частей соединенных между собой винтами и отсутствием корпуса как такового. Из приятного можно отметить наличие защитного акрилового стекла на лицевой стороне. У ZY1280 его нет, да, как и в ZY1276. С последним, из ситуации я вышел просто наклеив на сам экран защитную пленку.
Тестер богат широким набором интерфейсов: USB-A (папа) на вход, USB-A (мама) на выход, USB-C один на вход, другой на выход, microUSB один на вход для подключения сторонних устройств и второй microUSB HID для подключения внешнего источника питания. Управление реализовано двумя кнопками «ОК» и «М», размещенными на верхнем торце.
На обратной стороне можно увидеть кратко техническую спецификацию и графические подсказки напротив каждого из портов или кнопок.
USB порты тут усиленные, ведь они должны выдерживать ток до 5А. Особенно это заметно у входа USB-A (папа), у которого крайние контакты отвечающие за силовую часть сделаны намного шире чем те, что нужны для данных.
Основные интерфейсы WEB-U2 в виде схемы:
К входу microUSB можно подключить и внешний датчик температуры, который продается отдельно. С его помощью можно отслеживать температуру тестируемого устройства, например при зарядке телефона, повербанка.
Физические габариты у WEB-U2 чуть меньше чем у собрата ZY1280 и равны: в длину с учетом порта USB — 66.9мм, в ширину — 34.5мм и в толщину — 12.7мм.
Ну и фото рядом с USB-тестером ZY1276.
Внутреннее строение
Рассмотрим детальнее схематехнику героя сегодняшнего обзора. Разбирается конструкция, как и у ближайших конкурентов очень легко и быстро. Берем любую подходящую по размерам крестовую отвертку и откручиваем все восемь винтов. После этого «бутерброд» распадается на несколько отдельных частей, таких как верхнее акриловое стекло, лицевую накладку из текстолита, идущую под ней и такую же накладку с задней стороны.
Сразу хотел бы перенести внимание на то, как выглядит задняя накладка. Во-первых, в ней есть прозрачный значок блютуса, во-вторых, присутствуют контактные площадки под сам чип и элементы управления. Видимо производить в будущем планирует выпустить так же версию и с беспроводным соединением, но пока, на момент написания обзора ее еще нет.
Тестер, как видим состоит по сути из одной, основной платы с разъемами. На лицевой ее стороне размещен большой ЖК дисплей, диагональю 1.77 дюйма. Напомню, что в прямом конкуренте от YZXstudio — ZY1280 стоит точно такой же. А вот в прошлых моделях был поменьше, на 1.44 дюйма. Больше ничего интересного тут мы не видим.
Переворачиваем на заднюю сторону. Здесь ситуация уже по-интереснее. Компоновка элементов на плате очень плотная, пустого пространства практически нет. Ребята из WEB более рационального подошли к этому вопросу, поэтому смогли в конечном итоге сделать более компактный корпус нежели у ZY1280. Элементная база следующая, в качестве основного микроконтроллера выступает
STM32F072CBT6 — 32 битный чип с 128Кб флэш памяти, токовый шунт
DALE R012F — резистор на 0.012 Ом, FRAM память
RC16 на 16Кб,
MDDCM — Диод Шоттки и прочая мелочевка,
A411N — предположительно G-sensor (акселерометр) от NXP, Разъемы все фирменные, от
KRCONN и
FOXCONN.
Пайка элементов аккуратная, без соплей, но есть много следов от неотмытого флюса.
Производитель акцентирует на этом внимание, мол у нас все брендовое, а не подвал)).
Тестирование
Для начала разберемся со скрытыми меню, которых тут два. Вход в первый из них осуществляется зажатием кнопки «ОК» и подаче питания на тестер. На экране отобразиться черный фон с надписями PC USB и DFU. В этом режиме происходит обновление прошивок, с этим думаю понятно. Вход во-второй скрытый режим производится такими же действиями, только с зажатой кнопкой «М». Открывается меню с большим количеством тонких настроек. В нем так же отображается текущая модель устройства, версия прошивки, серийный номер (он кстати совпадает с тем, что указан на коробке), число запусков. Есть возможность изменить язык с китайского (по-умолчанию) на английский, размер шрифта с большого (L) на маленький (S), выбрать яркость дисплея активного режима (от 1 до 16 пунктов), яркость в режиме ожидания (от 1 до 16 пунктов), время ухода в ожидание (от 0 до 255 минут), включать или отключать HID порт (т.е. видимость ПК), загрузка данных в память тестера, регулировка значения тока с которого будет происходить активации счетчиков, запись в память тестера (от 1 часа до 7 дней), отображение в реальном времени графика напряжения по дата линиям (D+ D-), калибровка по напряжению (10В) и току (2А), калибровка внутреннего и внешнего датчиков температуры, отключение или включение G-сенсора, автоповорот, автовключение экрана при заданном уровне тока, включение либо отключение автоматического распознавания протокола MTK-PE в триггере, очистка всех данных и сброс на заводские настройки.
С каждым новым обновлением прошивки этот весьма немаленький список дополняется еще новыми пунктами. Настроек очень много, можно отрегулировать и подстроить тестер так как хочется именно вам.
Теперь перейдем к рабочим режимам. Стартового приветствия, как и в ZY1276 тут нет, но зато он есть в ZY1280. Толку правда от него нет, лишняя трата ресурсов. Включается тестер с последнего выбранного виртуального стола, которых тут кстати целых восемь штук. Начнем по-порядку с первого из них. Это самый простой в плане информативности экран, на нем отображается большим шрифтом по центру:
— текущее напряжение (V),
— текущая сила тока (А),
— текущая мощность (W),
По-умолчанию разрядность, как видим — четыре цифры после запятой, но можно ее расширить до пяти путем однократно нажатия на кнопку «ОК». Смена между рабочими столами, как наверное догадались происходить однократным нажатием на кнопку «М» (меню). Долгое ее удержание принудительно разворачивает экран (на 90, 180, 360 градусов). Еще на этом столе в правом верхнем углу есть небольшие пиктограммы, разберемся для чего нужны они. Отображаются они практически везде. Буква T отвечает за G-сенсор, т.е. если мы его отключаем через меню настроек, то значок будет окрашен в серый цвет, если включаем — в зеленый. Буква «С» как я понял связана с работой блютус, но его у нас нет, поэтому она всегда серая. Круглая стрелка — показывает включен ли автоповорот или нет. «S» — при сопряжении с ПК горит зеленым. Так же с краю может мигать красная точка, говорящая о том что производится запись данных в текущий момент.
Следующий экран разбит на три поля, центральное отображает:
— текущее напряжение (V),
— текущую силу тока (А),
— счетчик Ампер — часов (Ah),
— счетчик Ватт — часов (Wh)
Справа в виде столбца показания А\ч и Вт\ч по каждой группе, которых тут шесть. Снизу выводится температура, номер группы и статус активности (RUN). Статус горит зеленым — тестер подсчитывает и выводит текущую информацию, статус красный — показания замирают, своего рода скриншот.
Так же доступен принудительный разворот экрана, но только на 180 градусов и обратно.
Третий виртуальный экран так же делится, как и прошлый на три отдельных поля, в центре выводится:
— напряжение (V),
— ток (А),
— мощность (W),
— сопротивление (Ω).
С правой стороны: максимальное, среднее и минимальное значения по напряжению, току и мощности. В поле снизу — температура, статус активности (RUN) и статус работы подсветки блютус (LED). Долгое удержание кнопки «М» обнуляет все счетчики поля справа.
Четвертый экран, пожалуй один из самых полезных и интересных. В центре крупным текстом отображается:
— напряжение (V),
— ток (А),
— мощность (W).
Справа — температура внутреннего датчика, температура внешнего датчика и выставленное значение тока для пробуждения из сна. Снизу в виде отдельной таблицы видим текущие протоколы работы зарядки и напряжение по дата линиям. Долгое удержание кнопки «ОК» меняет показания температуры между градусами и Фаренгейтами. Долгое удержание и последующее нажатие кнопки «М» переводит тестер в режиме триггера протоколов зарядки. Открывается новое окно в котором, сверху видим текущее напряжение, а снизу большой список протоколов. В него входит 17 пунктов, первый из которых это автоматическое распознавание всех поддерживаемых тестером протоколов зарядки. После входа в авто триггер, тестер производит быструю проверку и отмечает зеленым те протоколы, которые есть в тестируемом устройстве. Красным отмечаются не поддерживаемые. Каждый из типов можно проверить и отдельно в ручном порядке:
— QC 2.0
— QC 3.0
— QC 2.0 to PD
— PD Trigger
— PD Listener
— Apple PD Adapter Check
— PD E-Marker
— MFI Detection
— Huawei FCP
— Huawei SCP
— Samsung AFC
— Vooc Dash
— Vooc virtual cable
— VIVO Flash
— Apple 2,.4A
— Charger Tool
Последний из этого списка, режим «Charger Tool» остался для меня не совсем понятным. Если я правильно думаю, его основная задача не давать засыпать устройству к которому подключен тестер. И это на самом деле так, на порт подается кратковременно небольшая нагрузка, что в итоге и не дает уходить в сон. Для чего это может пригодиться пока не придумал.
Режим авто триггера очень удобен, особенно наличием протокола MTK-PE. Многие наверное помнят один из последних моих обзоров внешнего аккумулятора от Powerseed, там мне пришлось помимо usb-тестера ZY1276 использовать дополнительно и ZKE-EBD+, для проверки наличия поддержки протокола MTK-PE. Теперь имея на руках WEB-U2 этого больше делать не придется.
При тестировании выхода с поддержкой PD выводится и максимальная его мощность. Отображаются поддерживаемые профили, точно так же как в ZY1276. На фото ниже внешний аккумулятор ZMI QB820 с поддержкой PD 40W.
Есть в тестере и проверка на подлинность кабелей lightning для apple или иными словами наличие в них сертифицированного чипа. На первом фото тест с родным кабелем от телефона iPhone 7, как видим все хорошо, он подлинный. А вот на втором, купленный недавно по акции на JD, кабель от Snowkids с заявленным MFI. Его почему-то тестер распознал как фейк. Ошибки я думаю могут случаться, со временем с обновлением прошивок их поправят. Нельзя исключать и того, что кабель реально без сертификата, точно к сожалению мне не определить. Важно не забывать, что для этого теста блок питания к которому будет подключен тестер, должен быть с поддержкой QC3.0 (так заявляет сам производитель).
Так же для яблочников предусмотрена проверка на подлинность и зарядных устройств с поддержкой PD. Ниже фото от продавца с примером того как это выглядит на деле. Тестер может считывать серийный номер устройства после чего его можно сверить с тем что указан на корпусе самого блока и его наличие в базе Apple.
Вернемся к нашим экранам, на очереди шестой. Он отображает следующую информацию:
— напряжение (V),
— ток (А),
— температуру внутреннего датчика,
— температуру внешнего датчика,
— счетчик Ампер — часов (Ah),
— счетчик Ватт — часов (Wh),
— мощность (W),
— номер группы/всего групп,
— минимальное значение тока с которого будет стартовать запись и подсчет,
— время включения тестера,
— время записи,
— нижняя полоса с процентами, показывающая свободную память (с учетом выставленного нами времени в настройках).
Счетчики можно сбросить долгим удержанием кнопки «ОК», однократное нажатие на нее, переключает номер группы. Долгое нажатие кнопки «М» выводит на весь экран либо температуру, либо список счетчиков с Ампер — часами (и Ватт — часами сверху) и временем по всем шести группам.
Седьмой экран — это тест на падение напряжения. С его помощью проверяется сопротивление кабелей под разной нагрузкой. Принцип работы точно такой же как в RD UM25\24 и ZY1276 и состоит в том, что сначала мы подключаем тестер напрямую к источнику питания с выставленной заранее нагрузкой, нажимаем на кнопку «ОК» после чего добавляем в эту цепь кабель (между блоком питания и тестером).
Сделал небольшой экспресс анализ двух разных кабелей (microUSB и Type-C) с нагрузкой в 1А. Первый это Orico на 0.8м, а второй Joyroom на 1м. Orico при данной нагрузке имеет сопротивление 0.10 Ом, а Joyroom 0.26 Ом. Вывод: первый намного лучше второго.
Следующий экран это своего рода примитивный осциллограф, на котором выводятся графики напряжения, тока. Есть вывод значений по дата линиям, а так же график истории показаний за выставленное в настройках времени. Частота обновлений выбирается от 0.2 милисекунд до 5 секунд.
Последний рабочий стол — с отключенной не только подсветкой, но и самим экраном. Служит для уменьшения собственного потребления и вносимых им погрешностей в результаты измерений. На самом деле он тут не особо нужен, потому что есть вход для внешнего питания. Но для справки укажу, что в обычном режиме потребление составляет — 0.034А, а при отключенном экране — 0.018А.
Подключая внешний источник мы не только отсекаем потребление самого тестера от подопотного устройства, но и может производить работу с низковольтными элементами питание, например аккумуляторами 18650 со средним напряжением 3.7В. На фото ниже пример такой связки.

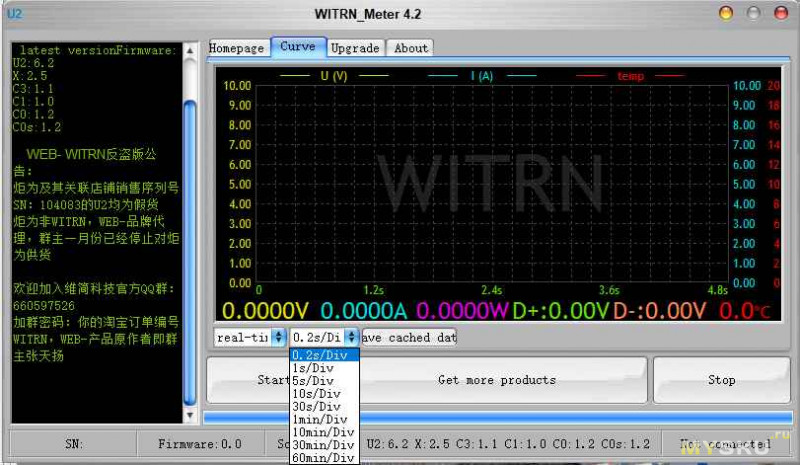

Порт USB HID так же используется и для подключения к ПК, работе в паре с ним и обновлениях прошивки. Программа имеет название
U2 Meter 1.0Beta и доступна официально только на китайском языке. Я же выложил с кастомным английским, так будет для нас понятнее. Устанавливаем ее на компьютер и подключаем тестер, драйвера при этом никакие ставить не нужно. Интерфейс и функционал пока очень примитивные и скудные. Но зато через нее можно очень легко производить обновления прошивки, даже близко не сравнить с тем что было у ZY1276. Скачиваем последнюю версию
v4.0, распаковываем куда нам удобно, далее в приложении переключаемся во вкладку Upgrade, переводим тестер в режим прошивки (удерживаем кнопку «ОК» и подключаем к ПК), выбираем в соответствующем поле наш файл и запускаем процесс. Занимает он меньше минуты, вот и все. Ничего паять, разбирать или докупать спец устройства не нужно.
Ну и конечно, в конце нельзя забыть упомянуть про две необычные фишки модели WEB-U2. Благодаря наличию сенсора, переключать рабочие столы, т.е. виртуальные экраны можно двойным щелчком по корпусу тестера. Необычно согласитесь, раньше я такого еще не встречал.
Есть еще и автоматический поворот экрана в зависимости от наклона, тоже кстати очень удобно.
Обе фишки можно оставить работать или же отключить каждую по отдельности через меню настроек.
Заключение
Что можно сказать по итогу, WEB-U2 отличный тестер, удобный и функциональный. Имеет множество преимуществ относительно своих конкурентов. Приятный цветной экран с большой диагональю в 1.77 дюйма позволяет уместить много полезной информации сразу. Отдельное спасибо за акриловое стекло, которое служит защитой от механического воздействия на экран. Есть внешнее питание, благодаря чему открываются возможности тестировать устройства даже с низким напряжением. Через этот же вход осуществляется связь и работа с ПК (через специальное приложение). Хорошая поддержка от самого производителя, очень часто выходят новые прошивки. К тому же механизм обновления реализован удобным способом, почти в два клика. Присутствует триггер протоколов зарядки со всеми актуальными типами, включая Power Delivery (PD), QC3.0, MTK-PE и т.д.
Отдельно можно отметить гибкую настройку тестера через инженерное меню, включая режимы калибровки, дополнительные фишки в виде авто поворота, G-сенсора. А если сравнивать цену с Power-Z или YZXstudio, продукты от WEB доступнее и при этом ни чем не хуже, а даже где-то лучше.
Был замечен эффект, что оригинальный чип используемый в кабелях Lightning при 5 вольтах потребляет около 0.44 мА (явный неоригинал жрёт аж 5-6 мА), но при повышении напряжения (6-7 вольт) срабатывает защита и чип отключается, выглядит это как уменьшение потребления (ага, ещё ниже 0.44 мА). Для плавного повышения напряжения требуется источник с технологией QC 3.0.
Кабель SnowKids видимо «новодел», раньше SnowKids вёл себя как оригинальный, новый же купленный в этом году на JD действительно потребляет 0.17 мА при 5 вольтах (168.04 мкА, если верить Fluke 289) и практически не меняет его при повышении напряжения. Apple могли поменять чип и соответственно изменить его потребление, но проверить не могу, у меня нет кабелей Aplle от этого года, самый свежий от семерки, прошлогодний, а SnowKids свежак с JD.
Но (см выше) потребление кабеля менее 0.5 мА уже можно считать признаком оригинальности и MFI.
Самое неприятное, что это проявляется в самый неподходящий момент, когда меньше всего этого ждёшь и потом приходится решать ребус почему данные таки странные.
Это прорыв в китайском тестеростроении :)

Или это такая «защита» — чтоб не они, а ответные контакты горели?
https://aliexpress.com/item/item/USB-QC4-PD3-0-2-PPS/32938373408.html
https://www.banggood.com/WEB-U2-Current-And-Voltage-Meter-USB-Tester-QC4-PD3_0-2_0-PPS-Fast-Charging-Protocol-Capacity-Test-p-1347851.html
И ссылочку на внешний датчик температуры было бы не плохо…
item.taobao.com/item.htm?spm=a230r.1.14.6.68ee37abJfmUj8&id=572751116409
Еще вариант сплиттер для USB типа такого https://aliexpress.com/item/item/Top-Quality-For-Laptop-New-USB-2-0-Male-To-2-Dual-USB-Female-Jack-Splitter/32737817170.html и второй порт нагрузить чем-то полезным или не очень?
Я такой использовал для зарядки слабомощных потребителей, когда не хватает портов.
1. У них распаяны резисторы имитирующие фирменные зарядники и их можно поменять под себя.
2. В виду того, что они жёсткие, использую их для втыкания пары USB ламп в повербанк, получается довольно сносная по яркости переноска.
Number:660597526 Password: Dimension reduction technology
А я смотрел что кажут несколько десятков (себе-друзьям-знакомым), купленных парами и по-одиночке за несколько лет. И все они «показывали» по-разному, кто во что горазд и непредсказуемо. Ибо показометры. Разброс по вольтам — до 10%, по амперам — бывало и больше. Всенародно-любимая электриками «емкость» в мА*ч — так там вообще бывали совсем странные странности, описанные Киричем.
Повесьте своего дохтура на стенку в рамке с подписью «Правильный Дохтур. Эксклюзивный экземпляр» и молитесь на него.
Успехов.
Фото тестов
drive.google.com/drive/folders/1V3zuoMrwU44scMoV0yqfG6FNNIyFjoI7?usp=sharing
Обычные нормальные люди в чёрном/белом докторе вообще не нуждаются. Вполне достаточно таких характеристик, как «заряжает быстро» и «заряжает медленно». Есть более продвинутый уровень местных спецов, которые знают еще одну характеристику (для супер кабелей) — «можно буксировать автомобиль».
Да в дохторах (ан масс), уже вторая значащая под вопросом.
И не предсказуемо, даже в пределах одной партии.
UPD: Был бы актуален у более широкой аудитории он/тестер этот, если бы у него вместо usb бы разъем универсальный и переходники.
1. Запуск стандартным сигналом PS-ON
2. Контроль напряжения 5V standby
3. Контроль сигнала PG.
Потому как даже с почти полностью высохшими электролитами по силовым цепям БП может питать маломощную нагрузку, которую представляют собой простейшие тестеры типа таких — раз. два.
Типичный симптом — ставим ОС, все работает, устанавливаем драйверы на видео, при перезагрузке комп уже нормально не запускается.
При таких симптомах если к вам ПК в сброре попал, то не факт, что БП виновник и/или не только блок.
Нагрузку дешевле и быстрее сделать самостоятельно из нихрома от спирали 1.5-2.5кВт, нескольких нулевых шин и вентилятора
Рассчитывается и делается необходимое количество спиралей на минимальный ток А (ступень) регулирования нагрузки. Дальше блоки нагрузки набираются на нулевых шинах с двоичным шагом тока — А*2^0 + А*2^1 + А*2^2 +… А*2^n. Берется длинная шина и к ней с двух сторон подключаются спирали блоков. В результате имеем нагрузочный мост общей мощностью от А до А*2^(n+1) -А. Вентилятор, само-собой, для обдува и охлаждения спиралей.
Отличные мини-рубильники на большой ток получаются из толстостенной медной трубки 6-8мм. Подключение к БП проводами PCI-e 6/8pin и 4+4 pin PSU
А ПК-шный тестер включит БП и покажет действующие напряжения под нагрузкой. Само-собой, что для полной нагрузки блока нагрузка нужна не только для основной по мощности цепи +12в, но и для +5в и 3.3в, для Vsb достаточно постоянной на 1.5-2А.
ну это такое
или есть более навороченые?
недели через две появятся…
по выводимой инфе з араз конечно превосходит утешный мультиметр
но по точности и расширеному измерительному спектору далеко не там
хотя разьём усб намекает как бы сферу применения в плане диапазона измерений
… это самая топовая...?
Ждите следующую...-сериал не окончен! Будет и топ, и хлоп… ;-)
5 знаков после запятой это да, иначе зарядку не потестить…
Вы не верите свежеповеренному 34401A?
QC 3.0?
Из трёх (IMHO и для меня — за других не скажу) смертельных недостатков исправлены два — есть питание от внешнего источника и связь с компом.
Осталось только сделать так, чтобы с тестера можно было управлять подключённой к нему нагрузкой.
Есть вопрос — что такое QC 2.0 to PD? Может где почитать можно? А то тут недавно был обзор неплохой на триггер PD. Там что-то похожее одновременно и на PD и на QC 2.0. Может это и есть?
До конца не понял суть этого протокола. В общем выходит следующее. Если подключить тестер к ЗУ с обычным выходом с QC, и задействовать режим QC to PD, то появляется доступ к регулировке выходной мощности.
На фото выше зарядка по такой схеме: зу с QC3.0 — тестер в режиме QC to PD — внешний аккумулятор ZMI QB820 подключенный через кабель USB-C to USB-C. Если установить мощность 18Вт, то устройство берет 12В\1.5А, если 25Вт то 12В\2А
Спасибо за обзор. Закажу себе эту модельку тоже.
Изначально Svetogor спрашивал насколько U2 отличается от U3, а каким боком тут yzx1278 я вообще не понял.
А если еще и на халяву, так это просто сказка!
И немного по поводу некоторых недовольных — ребята, вы забыли, зачем тут размещают обзоры? Наверное для того, чтобы люди, готовые купить ЭТО заранее познакомились с девайсом и его особенностями, а кто еще не знал, что такое есть — вдвойне новости. Никто никого не заставляет ЭТО покупать, конструктивная критика самого устройства — это да, а то, что я из нихрома нагрузку сделал и Ц20 пользуюсь до сих пор — ну так это ваши тараканы. И в раздел с обзором женского белья не заходите же почему-то, не критикуете (что там критиковать, не знаю :) ), хотя что там обозревать в белье можно?
ЗЫ: ну и самое страшное — это жаба, она ко мне тоже пришла, прицеливался тут на UM24 с подключением к ПК, а тут на тебе… :)
По фоткам не понял, как дисплей подключается к мк?
2. я пользуюсь мультиметром за 300 долларов, на его фоне USB тестер стоимостью даже 50 не такой уж и дорогой.
Все в мире относительно, не надо Вам, так может надо другим, например меня этот обзор заинтересовал так как действительно новинка.
Цифры надо тоже переводить на русский язык: 0,012 Ом
В русском языке запятая разделяет целую и дробную часть, а точка является знаком умножения.
https://aliexpress.com/item/item/QS30-1-digital-tube-cosmic-SZ-8-indicator-tube-glow-tube-electron-tube-digital-quartz-clock/32811162282.html
Хорошая цена однако как в корпусе так и без него, только 30 ноября ожидается.
Хотел уточнить момент касательно детектора профилей PD. Правильно я понял, что тестер проверяет источник питания на поддерживаемые профили PD? А как обстоит дело с проверкой потребителей, например тот же power bank ZMI820 обычно подключается на зарядку через PD на напряжении 15в, можно ли с помощью тестера узнать список профилей на вход? Или например, сейчас есть много ноутбуков с портом USB-С, можно ли узнать с помощью тестера поддерживает ли ноутбук питание через этот порт и какие профили?
Т.е. сейчас, если рассматривать более-менее распространённых производителей схожей ценовой категории, три лидера?
HiDANCE WEB-U2
YZXstudio ZY1280
RD UM34 (в перспективе UM35, UM36)
А среди нагрузок DTU-CCL01 и RD HD35?
Только U2 выпускается фирмой WEB а не HiDANCE.
И у RD топовой считается модель UM25С а не UM34.
Web делает GZUT
Есть ещё модели от Power-Z
Насчет Power-Z по-моему они застряли в развитии и никак не продвигают свою продукцию.
Что касается нагрузок, то при наличии одного из этих тестеров (я опять же о 2-х первых) экран, триггер и micro USB/type С разъемы нагрузке не нужны, поэтому я бы посоветовал такую: https://aliexpress.com/item/store/product/35W-USB-Load-resistor-Interface-Discharge-battery-test-capacity-aging-with-fan-for-charger-power-bank/2022043_32713091489.html
Поделитесь версией прошивки 4.8.
С виду как WEB-, прошивка 4.9, показывает WITRN U2 4.9. На заднице написано WITRN U2, на морде то же. На плате WEB- U2 и V2.0 возле USB разъёма. Аппликуха от WEB- его видит. Прошил прошивку V5.0 данную по ссылке выше. Прошилось нормально, но версия теперь пишет WITRN U2 5.0. Вот вопрос — что это? — подделка (тогда почему в прошивке забито), ребрендинг?, новая версия платы+ребрендинг? Выкладываю фотки платы, может что заметите?
А вот новый WIRTN-X: ссылка умеет тестить MFI через lightning
https://www.banggood.com/USB-Tester-Resistance-Voltage-Current-Power-Energy-Measurement-Battery-Capacity-Meter-Type-C-Color-S-p-1368263.html
RD34 умеет тоже + есть вход type-c (13.7$)
В описании сказано что от U2 отличается только возможностью тестирования новых кабелей для iPhone XS MAX
Может уже кто-то заказал?
Может выложите фото внутренностей?
Нашел у этого продавца:
https://aliexpress.com/item/store/product/WITRN-X-MFI-current-voltmeter-USB-tester-QC4-PD3-0-2-PPS-fast-charging-protocol-capacity/4235049_32955731011.html
в этом тесте как раз их и использовал
usbchargingblog.wordpress.com/2018/11/02/witrn-x-web-u2x-has-come-out/
И как это исправить?
yadi.sk/i/yvQkEronljNTRg
У всех также или открывать спор?
Плюс кому нужно датчик прицепить.
yadi.sk/d/Loe8_1PZ4At3Ng
yadi.sk/d/iB0oUcryZV8NUA
Руководство пользователя версии 3.4 (к сожалению пока только на китайском).
yadi.sk/i/TpgmuvPw4l5C_w
yadi.sk/d/fXjsqy8ZpEskIA
1. Подходит ли он для управления с ПК без прикосновения к самому тестеру? Мне нужно управлять тестером только с ПК. Схема такая: пришёл с работы вечером, всё подключил, запустил процесс, лёг спать. Утром проснулся — увидел все данные на ПК в виде графиков и Excel-таблиц. Перед уходом на работу запустил ещё один процесс, уехал на работу или пошёл гулять, и по удалёнке (Teamviewer) контролирую. В идеале было бы круто иметь возможность остановить разрядку/зарядку и запустить снова.
2. есть ли возможность с ПК задать триггер на остановку измерения тока ЗАРЯДКИ повербанки? Если нет триггера, то каким образом прибор определяет окончание процесса ЗАРЯДКИ повербанки? Если вообще определяет.
3. есть ли возможность с ПК задать триггер на остановку измерения тока РАЗРЯДКИ повербанки?
4. Есть ли возможность задать автоматический цикл разряд-заряд-разряд и заряд-разряд-заряд? Какие настройки производятся в программе на ПК для этого?
2. Нет никаких триггеров. Счётчик останавливается по заранее установленному значению минимально потребляемой силы тока.
3. Нет.
4. Нет. Программа не блещет функционалом — функционал witrn-u2 и WEB-U2 одинаковый…
yadi.sk/d/NNbYxtZf7jIgsQ
Инструкция от U2 вроде не должна отличаться.
Прошивки в QQ выкладывают, но редко…
По поводу WEB-2 вопрос: на компе можно смотреть только на китайском? Экспорт в ексель есть? Приложения для смарта есть?
https://aliexpress.com/item/item/ATORCH-3-7V-18650-Battery-Aging-Discharge-Test-35W-Constant-Current-Dual-Adjustable-Knob-Load-Tester/32813003104.html
Если нужна только нагрузка:
https://aliexpress.com/item/item/35W-USB-Load-resistor-Interface-Discharge-battery-test-capacity-aging-with-fan-for-charger-power-bank/32713091489.html
store.avhzy.com/index.php?route=product/product&product_id=50
2.4 для X. yadi.sk/d/LTaJbIckNKFJEA
5.4 для U2 yadi.sk/d/aT0kLJhu71KObg
Что нового в версии 5.4:
1. Оптимизировано обнаружение Emark
2. Исправлены некоторые опечатки
3. Улучшен процесс тестирования MFI
Есть PD-павербанк Hoco J12, также в тесте PD2.0. Заряжаю первым второй, результат на 2-м изображении, какой-то «PD MTK PE» и Protcol моргает. Кабели такие, 1м и 0.5м (белые, кстати, так и не понял есть ли разница какой стороной куда)
И ещё, есть ли возможность делать устройством скриншоты и потом вытащить с него?
Благодарю.
Странно, а 20V не определилось…
Как Вы можете видеть fw 5.5 установлено. Если бы был не оригинал, то был бы труп при прошивке на 5.5.
Или есть ещё более оригинальные оригиналы?
серийник у вас на коробочке есть и в самом тестере такой же сирийник?
Я свой дивайс ещё в декабре получил, видимо тогда ещё не додумались подделки изготавливать.
Про «PD Listener» написал внизу.
Вот указано, что есть режим триггер, а напряжение можно выставлять для QC3?
И еще правильно я понял, что можно выбрать «имитацию» нужного протокола зарядки?
2. Правильно
Покупал в БГ.
Попробуйте пообщатся с изготовителем, он в курсе своего девайса, должен помочь.
Также продаются в gzut.taobao.com и на страничке девайса, почти в конце, есть ссылки на прошивку, ПО для Вин и документация.
Hello, my friend, I am very sorry, and bring you a bad product experience. We are now aware of this problem and are looking for solutions with suppliers. You can modify it for other reasons. We will give you a refund. money?
Looking forward to your reply
best wishes!
Там даже надписи на задней накладке отличаются
До 5.5 прошивает, потом можно использовать с ПК.
Фотки из сети:
И попытка прошить фейк версией 5.5
Ссылка на последнюю версию ПО для компьютера.
От 29 февраля
Так же выше в теме karter написал что так же в этом магазине купил фейк.
Я разослал письма продавцам (в том числе и HIDANCE) на али с просьбой сделать фото обратной стороны и если это не фейк, то готов приобрести. За 4 дня из на мое сообщение ответил только один продавец и то отмазкой что продукт как в описании (там только лицевой стороны фото). Они явно что-то знают :)). Без фото заказывать что-то нет никакого желания.
Еще серийный номер у фейка 104083.
Меня больше интересует как купить не фейк то?
А как он еще будет писать? Мало того что я рассылал фото продавцам как отличить подделку (наглядно все видно), я даже не просил определять, я просил выслать мне фото обратной стороны тестера и если не подделка то я готов купить его. Сделать фото 1минуту занимает. Даже если посмотреть фотки в отзывах у фейка на металической коробке нет наклейки с серийным номером. Что тут отличать нужно уметь? Но это не точно, мое личное мнение по фоткам. Никто, никто мне даже не ответил и ничего не стал делать. Видимо я неудобный покупатель, слишком много знаю :))). У меня складывается впечатление что сейчас не фейк не купить на али.
Ну и у меня оригинал оттуда.
P.S. хотя национальную игру «обмани гайдзина», конечно, никто не отменял.
но с табао доставка и в принципе цена как на али выходит.
На али меня везде прокатили с ответами о фейках, я сегодня общался на BG со службой поддержки. Пробился через всякие отмазки типа как на фото в описании, что наш поставщик говорит что оригинал :). Завели тикет с моей ссылкой как отличить фейк. Посмотрю что ответят :).
https://aliexpress.com/item/item/WEB-U2-USB-er-QC4-PD3-0-2-PPS/32955647633.html
https://aliexpress.com/item/item/QS30-1-digital-tube-cosmic-SZ-8-indicator-tube-glow-tube-electron-tube-digital-quartz-clock/32811162282.html
И еще вопрос, а где продается 100%-й оригинал? подскажите сайт производителя плиз.
как доказать правильно в споре????
прошивать боюсь убить до конца((
пишет какая то ошибка USB ((
подделка моя с PD и MTK не хочет корректно работать((
И всё равно:
а в BlitzWolf BW-S10 протокол mtk-pe поддерживается?
«Protcol» PD MTK PE? Хрень какая-то, либо PD, либо MTK PE.
сяоми заказал на 65 ватт для PD.
для медиатек придется родные зарядки юзать(
тогда что же получается они мне не то что подделку прислали а вообще не тот товар.
типа поставщик ошибся и заблокировал загрузчик.
с тем что это фейк не соглашается((
снял товар с продажи, сказал будет разбираться с поставщиком.
И теперь заказал на али просто по минимальной цене. 29$ — 5$ купон = 24$. Посмотрим что приедет. Бгг.
на не оригинале стоит типа прошивка 5,3
https://aliexpress.com/item/item/qc4-pd3-0-usb-tester-digital-voltmeter-ammeter-voltimetro-dc-power-volt-meter-usb-test-voltage/32938373408.html
«снял фейки с продажи» Nazim0077 ©
но в пределах погрешности 5% может давать показания и оригинал.
копия отличается лишь отсутствием возможности к компу подключить и не все по PD умеет.
нельзя прошить обновления. показания вполне реальные дает.
Один резистор убрать а два замкнуть. Можно резисторы поставить 10 или чуть более ом.
хотя версию прошивки и серийник показывает.
последняя версия проги ругается на версию прошивки и просит обновить.
у меня версия 5,2
Если будет диспут по фейку, то вряд ли вернут всю сумму.
пишет ERR и все((
потом еще тест сделал банки и уехал.
все работало, сейчас приехал домой хотел глянуть и он не работает вообще((
прошиваться тоже ни где и ни как не хочет. USBFailed to get data
Welcome to U2_Meter
Networking failed to check
прога тупо вылетает с ошибкой если апгрейд нажать((
резисторы выпаивать?
и: U2:Connected
Welcome to U2_Meter
Networking failed to check
если бы он обновился то не работал бы сразу.
я им потом еще пользовался, а через какое то время полежал и досвидос(
думаю из за подачи внешнего питания при тестах происходит какой то глюк.
и все копии подвержены опасности если ими тесты проводить которые требуют питания дополнительного.
так что функционал копии ограничен уже не двумя пунктами, а процентов на 30 от оригинала((
а там прошить можно. выше же все расписано, у меня другая проблема, возможно не софтовая, а физическая.
только не пойму как это могло не при работе произойти, а после очередного отключения тестера и какого то времени без работы.
максимум на 22 ватта нагружал, просто нагрузок пока нет, а так надо на 70 ватт проверить мощность пары устройств..
Получается они заложили программную «бомбу» замедленного действия-ну это конечно КРУТО…
Эдак они заблокируют все клоны рано или поздно (даже в старой версии версии ПО пишут типа «обновитесь до новой версии...»
Вы пишете " Какое то время тестер еще работал..." это сколько примерно?
но после того как полежал пол суток его вырубило((
Я открыл программу v2.1(без подключения тестера), так там уже написали что s/n 104083 подделка и пр. Серьезный довод для возврата денег в споре.
может версия 2,0 тоже лочит.
Так же мной уже найден способ разблокировки тестера. Способ превращения клона в оригинал. И даже уже восстановлен один клон, у которого вообще была стерта прошивка из микроконтроллера. Теперь он полноценный тестер с последней прошивкой 5.6.
или для прямой заливки другая прошивка должна быть?
уже коллекция из этих дохлых недоделок((((
и стоят не дешего и работать не работают сдыхают, а чип перепаять не реал, так как прошить не чем. код прошивки всегда заблокирован от чтения((( в результате хлам накапливается(((
и по фигу что он залочится в любой момент и PD толком не все делает.
Если есть переживание за ширину дорожки, ничто не мешает сверху параллельно проводом соединить силу, таким образом уменьшив сопротивление. Это вообще не проблема.
Если бы я мог сделать сам, не просил Вас. Так в чем же проблема? в отсутствии решения или в количестве денег за возможность воспользоваться Вашим способом (который, как Вы пишете, уже найден.
Судя по фото в отзывах HIDANCE, в конце марта был клон (ещё и с дополнительным защитным стеклом на задней стенке), а в конце апреля — снова оригинал.
И можно перевести блокирующийся клон в оригинал через меня. Выйдет дешевле купленного оригинала :)).
P. S: прошу заметить, что услуги его не бесплатны. Трудно представить, как нужно было бы плясать вокруг него, если бы он оказывал услуги безвозмездно.
P.S. Адекватным людям мне вообще не сложно помочь, абсолютно безвозмездно, и таких людей здесь на форуме десятки, кому я так помогал.
Ставлю под большое сомнение Вашу безвозмездную помощь, т. к практика показала Вы не готовы снижать цену своих услуг. И если Вы предлагаете на сайте свою помощь, то будьте готовы работать со взрослыми людьми, быть клиентоориентированным, а не поступать, как обиженный ребенок.
Вы похоже так и не поняли, восстановление тестера я делал просто для себя, раз у меня получилось, предложил помощь другим. Это не является моей работой и заработком в жизни и делается исключительно в свободное время.
Я предпочитаю общение с последними.
целых три опровержения за один час?
Я понимаю, что Вам трудно признать свои ошибки, но не нужно переваливать с больной головы на здоровую!
Удачи!
только надо учитывать что могут помешать например файрвол в роутере…
спасибо salamatin за помощь.
Смотреть на заблокированный навсегда тестер это конечно не потеря времени, пусть себе дальше лежит. А вот подождать 2 дня (время нашего общения по емайл) с постоянным упоминанием что вы не намерены ждать (как будто я заставляю:) ) это потеря времени. Может уже хватит с этим спектаклем :).
Делаю всё по инструкции: зажимаю «М», выскакивает обратный отсчёт 5 секунд, жму ещё раз «М» — и ничего. Точнее переходит на следующий экран (тот, что в инструкции назван «P5 integrated information menu»), как будто и не было попытки перехода в триггер. Стирал данные и сбрасывал на заводские настройки, перепрошивал разные старые версии — всё без толку. С одной стороны, вроде как и функция эта интересная, но особо не нужна — для другого брал, а с другой — обидно, что не работает.
Глюк, вероятно, софтовый. Вы с прошивками разбирались, может есть какие-то мысли по этому поводу, что тут можно ещё сделать?
P.S. Продавцу написал. Пока молчит
А, чёрт, — сам дурак, как говорится. Ваше сообщение натолкнуло на «оригинальную» мысль — зажал кнопку «М» на долгое время — всё сработало! :))) (Раньше нажимал коротко).
Спасибо за «вдохновение» )))).
И чтобы было понятнее гугл транслейт на английский:
«Report:
Torch and its associated store sales serial number SN: 104083 U2 are fake
Torch is not WITRN, WEB-brand agent, the owner has stopped supplying the torch in January
»
Только после этого и дернулись, а так бы и дальше гнали свои фейки. Погнались за юанем и только потеряли репутацию.
Особую пикантность придает фраза что этот продавец «не разбирается фейк это или нет», когда сам WITRN говорит что в январе перестали поставлять этому магазину продукцию.
не оригинал ни в какую не хочет работать нормально с PD ((
правда есть подозрения что в оригинале так же.
У меня «PD MTK PE» и «Protcol» моргает.
Тут извратился, QC3.0 зарядником заряжал PD Power Bank (Hoco J12)
Теперь-то хоть стало понятно, что с тестером всё нормально, думал бракованный…
у меня по другому отрубается.
да и на большенстве устройств вообще тестел как бы мешает протоколу запустится.
короче подделкой точно ни чего не сделаешь((
жду оригинал что бы сравнить.
до 12 вольт эт ерунда, думал тестер реально нормальный PD поддерживает, а оказалось туфтой((
очень сомневаюсь что оригинал отличается(
Валяется окирпиченный клон (китайцы полностью вернули за него деньги).
Клон отображает на экране просто ERR и все.
Может есть смысл играться с восстановлением клона или забить?
Также, уже наконец-то пришел оригинальный Witrn U2 в металлическом корпусе. Обновляется, все работает.
кабеля надо найти какой стороной воткнуть ( танцы с бубном) что бы что то пошло заряжаться.
и потом все равно отрубает на 5 вольт через время и устройство соответственно не заряжается через клон.
«1. Оптимизируйте условие оценки встроенного сопротивления нагрузки, чтобы предотвратить повреждение силового резистора под высоким напряжением на входе.
2. Из-за большого количества тепла, выделяемого во время работы со встроенной нагрузкой, новая версия резистора заменяется резистором из более мощного сплава для повышения мощности и предотвращения тепловых искажений.
3.В2.0 версия PCB изменяет положение встроенной нагрузки, перемещается к центру платы, чтобы уменьшить риск лихорадки и ожогов» (перевод Гугл)."
Я так понял что это будет в версии платы 2.0.
https://aliexpress.com/item/item/WEB-U2-current-voltmeter-USB-tester-QC4-PD3-0-2-PPS-fast-charging-protocol-capacity-test/32955647633.html
Скачивал только софт, прошивка обновилась до 6.2
Прошивка для U2 версия 6.2 (уже) yadi.sk/d/Zqc0HGvgqcqi6g
ПО для компа версия 4.2 yadi.sk/d/HMSUfT1dih_urw
Причём Firmware v.6.2 есть в архиве с ПО для компа (в папке firmware).
И, кстати, теперь программа видит сеть, обновления в сети. Прошил девайс новой версией не из папки, а из и-нета. Полёт нормальный.
Правда, мою проблему с непереходом в режим триггера новая прошивка не решила :(P.S. Кому нужен русский языковой файл для ПО v.4.1 или 4.2 — можно взять по ссылке cloud.mail.ru/public/4HTf/2eW6aJ4wK
2019-03-21: V5.6
1. Оптимизируйте условие оценки встроенного сопротивления нагрузки, чтобы предотвратить повреждение силового резистора под высоким напряжением на входе.
2. Из-за большого количества тепла, выделяемого во время работы со встроенной нагрузкой, новая версия резистора заменяется резистором из более мощного сплава для повышения мощности и предотвращения тепловых искажений.
3.В2.0 версия PCB изменяет положение встроенной нагрузки, перемещается к центру платы, чтобы уменьшить риск лихорадки и ожогов.
2019-05-27: V6.2
1. Исправить 6.1 проблему идентификации Emarker
Корректировка данных последовательного выхода Bluetooth, совместимость с приложением Android, оптимизация точности пульсации напряжения, оптимизация скорости рисования кривой, быстрое обнаружение и настройка протокола
* Измените меню настроек последовательного порта * Снимите отображение шрифта размера домашней страницы, сохраните только большие шрифты * Снимите меню, чтобы установить размер шрифта
«В целях борьбы с пиратством Weijian WITRN запустил суббренд Qway, Qway является зарегистрированным товарным знаком с R, вступившим в силу немедленно
Qway, Qway является зарегистрированным товарным знаком с R, вступает в силу немедленно
Новая версия U2p первой несет этот товарный знак, факел взломан и продано коттеджное ПО U2.
Факел не имеет никаких прокси-прав для продуктов. Пользователи могут сообщить о 2019-5-27 в любое время. Специальная прошивка о пиратских правах будет предоставлена позже. Логотип Qway будет отображен непосредственно на кисти, а пиратские пользователи будут сфотографированы и отправлены в Taobao. Да, фальшивый теряет трех
WITRN WEB-U2 разработан независимо для Чжан Тяньян
Официальные магазины Taobao 2: Гуанчжоу Youshuo агент, официальный магазин WITRN.TAOBAO.COM Другие агенты: волшебная лиса, большие бочки, не указанные выше агенты не являются обычными продуктами U2».
— 4 кнопки (пока не включены)
— С физическим переключателем PD, любой интерфейс PD прямо через
— Силовой резистор движется внутрь и его нелегко сжечь
— American Lite TVS
— Кнопка ALPS 4
— MOS самостоятельно переключает внешний источник питания HID
— Qway с R зарегистрированным товарным знаком
В связи с этим вопрос: никто не разбирался в формате файлов WTM и VAT, в которых Witrn_Meter хранит оффлайновые данные для обратной загрузки в ПО (чтобы посмотреть графики предыдущих замеров)? Может там сохраняется 4 знака после запятой?
А у всех выпадающие менюшки за кнопки прячутся?
Также добавили инструкцию для добавления блютуз: yadi.sk/d/R0TrSVXJDM01sQ
Плата из описания: ссылка
Конфигурация расписана в описании к прошивке, это если покупать модуль самостоятельно(чистый), хотя его можно купить на тао у продавца уже прошитый под ваш S/N
Есть желание приобрести этот чудо-тестер :)
Но к сожалению, китайским не владею, и данного тестера у меня еще нет, поэтому просьба к тем, кто им владеет и уже разобралася в его тонкостях, прояснить некоторые данные, представленные в таблицах обзора.
Меня интересуют 3 важных момента:
1. Наличие Bluetooth и программы для Windows.
Автор обзора не акцентирует на этом особое внимание, хотя по отдельным моментам обзора и фото они вроде как присутствуют.
Но на Aliexpress они указаны как опция. Как же тогда заказывать, чтобы тестер обязательно достался с Bluetooth?
2. Память.
Запоминаются ли данные, полученны при измерениях, при отключении питания?
Да, в обзоре сказано, что данные хранятся до 7 дней.
Отсюда вопрос — что же это за вид памяти такой необычный, недолговременный, что хранит всего всего 7 дней — ионистор, что ли?
3. Пределы измерений.
И наконец, пределы измерений проходящей через тестер энергии, отображаемые в Ампер-часах и Ватт-часах.
В одной из таблиц для WEB-U2 указано 99999 Ah и 99999 Wh.
Это очень большие величины, и тут меня одолевают сомнения — а не ошиблись ли составители документации, может они забыли поставить где-то точку или запятую?
Потому что, например, для похожего и тоже довольно продвинутого тестера RD UM25C указаны гораздо более скромные пределы измерений — соответственно 99999 mAh и 99999mWh, т.е. в ровно в 1000 раз (опс!) меньше.
Так может, в какой-то из этих документаций ошибка?
Без вас, знатоков этого тестера, в этих вопросах не разберусь…
Или этот хваленный U2 у всех одновременно сломался.
Значит — брать его не стоит, невзирая на этот явно проплаченный обзор.
1. В последней прошивке 6.3 добавили модуль Блютуса и схему его подключения, изначально он был рассчитан, но в поддержки его не было, хотя на плате есть его место(речь про ту версию которая в статье, но не в металлическом корпусе)
Сейчас производитель выпускает новую версию под брендом qway-u2p с 4х кнопочным управлением, возможно Вам стоит взять именно эту версию, может там в ней будет уже установлен модуль Блютуса. Хотя и старую можно модифицировать, впаяв модуль и несколько резисторов, со светодиодом.
2. Не проверял, но судя из деталей в схеме стоит MB85RC16(Memory FRAM) в которую пишутся данные, время хранения данных от 10 лет.
3. А что тут такого, это просто счетчики… думаю ошибки нет.
Это Ваше право, НО ИМХО этот тестер на данный момент самый продвинутый, т.к. прошиву все время обновляют в отличии от RD UM25C ;)
Магазины у которых можно заказывать не боясь попасть на подделку
Официальный магазин на ТаоБао: https://item.taobao.com/item.htm?id=572751116409
Али: https://aliexpress.com/item/item/32955647633.html
А в этом магазине на Ali точно оригинал? Чтобы при прошивке не получить кирпич, как здесь — www.youtube.com/watch?v=1nYsVN_Iu1g&feature=youtu.be
Кстати, немного не в тему, но все равно интересно — mysku.club/blog/aliexpress/59652.html#comment3195615
Кстати в этом магазине уже продается новая версия(qway-u2p) 4х кнопочное управление и возможно с установленным ВТ модулем.
Тот что я купил(с металлическим корпусом) без проблем прошился на последнюю версию 6.3, хотя пришел с 5.4 внутри плата оригинал версии 2.0, сделан очень круто, но в этой версии не возможно установить ВТ(хотя пятаки для подключения есть)
ИМХО в сторону этих тестеров даже не смотрел, выбирал и читал тестеры с максимальными возможностями, обязательным условием было, наличие в нем автоматическое определение протоколов зарядки и всевозможные триггеры, все остальные «плюшки» как бонус :)
Я думаю софтовая программа его по серийнику подключит, если правильно его сконфигурировать АТ командами а вот Андроидного приложения я не видел, но тут Денис ты в этом ЦАРЬ :)))
Я вот ломаю голову, что это за платка(черная с разъемами) которая подключается к аккумуляторному холдеру по 4х проводной схеме измерения.
Вы разбирали металлическую версию? там на нижней крышке фрезеровка, боюсь что не поместится, ну или «колхозить» по полной)))
Запаял я BT платку на место в крышке U2, настроил, установил прошивку 6.3, поставил прогу на Андройд. И… Программа устройство видит, прошивку определяет, но если коснуться экрана для запуска отслеживания просто тут же падает. Может конечно где то и заработает. Так что теоретически тема рабочая, но пока что версия проги, я считаю, сырая.
Разобрался. Приложение падало с " java.lang.NumberFormatException: For input string: «0,01»
Я сразу предположил что дело в локали, переключил локаль на китайский и все заработало. Так что можно купить платку BT за 2$ со смартфона по BT смотреть :).
Там написано «This product is without Bluetooth»
По моей картинке, это тот же продавец, заметь проверенный! и у него есть вариант с ВТ модулем, правда дороже… но это для «лентяев» ;) Кто с руками и хочет экономить, берут подешевле и сами доделывают… профит :)))
Денис ты мне лучше по платке(картинка выше) подскажи, как она называется, очень интересна тема 4х проводного измерения и как она реализована, ИМХО силовые выводы на 1, 4 выводах а измерительные на D+ и D-? Такое возможно? Или это бред?
Можно конечно и проводками спаять намертво платы, светодиоды на бок запаять, и переключатель на проводах повесить :). Стоит оно того при покупке нового тестера тут уж каждый выбирает сам :).
1 вариант — Энтузиаст у которого все есть, что бы он смог спаять без покупки.
2 вариант — Энтузиаст но «ленивый», берет UPDATE KIT (лицевая панель+задняя с ВТ модулем и просто переставляет на своем тестере)
3 вариант — Продать свой старый и купить обновленный тестер уже с ВТ модулем
4 вариант — Сложный вариант: купить-заказать САМЫЙ маленький модуль, колхозить распайку, а потом будут пляски с уровнем сигнала, т.к. корпус цельный кусок метала соединенный с GND и как бы я не писал, но радиус у такого исполнения будет минимальный и возможно буду обрывы соединения. ИМХО я такое не рекомендую, себе так точно, пусть будет такой как есть ;)
Программой версии 4.1 сначала прошить настройщик БТ. Он настроит БТ, на экране тестера будет «Finished» в конце. Ничего кроме этого делать не нужно. После этого прошить прошивку 6.3.
Нужно подобрать миниатюрный модуль на C2541 по типу таких:
HM-11 13.5х18мм
RF-BM-S02A 11.2х15,1мм
Да если и написано, что с того? Бумага все стерпит.
На Aliexpress полно продавцов, которые клянутся, что продают оригиналы, на самом деле — клоны.
Гарантированно оригинал продается только на taobao.
Я конечно понимаю Ваши опасения, но это единственный на данный момент продавец, который торговал только оригиналами.
Комплект панелей с BT модулем и светодиодами для простого апгрейда старой версии
и новой версии
Интересно, планируют ли выпуск в металлическом корпусе…
蓝牙套件+天际线灯面板(U2)для старой версии
蓝牙套件+天际线灯面板(U2p)для новой версии
Под видом новой версии QWAY U2p этот гаденыш продает старый WITRN U2
На вопрос в чате пишет что новая версия. Более того, это похоже на оригинал, но обнаружена проблема автоматических триггеров — они просто не работают. Менюшка вызывается, стартует и все… новые экраны не появляются. Проверено на БП Essager QC3, на повербанке с поддержкой PD и QC, на QC модуле MH-KC24. Прошивка пришла 5.6, обновил на 6.3 — результата нет. Буду открывать диспут, ибо 38 баксов.
По сути, продавец отправил то что Вы заказали, нужно хотя бы читать эту статью и комментарии, особенно последние, где лично писал, что у меня такая же версия и мне блютус не видать из-за особенностей корпуса!
Внимательнее нужно быть и не орать, когда Вы что-то недосмотрели или не дочитали.
А новая версия с БТ стоит 31.26$ ссылка
И она будет только бутербродом из плат, но не как не в металлическом корпусе!
Разобраться что металлический корпус только для старых версий на странице товара невозможно. Ведь металлический корпус может появиться и для U2p, правда?
Естественно, что BT туда может и не влезть, да и не обещался он. Но сейчас можно докупить платы с BT и доставить их что к старой, что к новой версии.
И все это не отменяет неработающий автодетект протоколов.
Ну и еще: первые три строки описания товара посмотрите —
This product is without Bluetooth
Now the product has been updated. This is the product picture.
The lable is QWAY-U2 now .It is WEB-U2 and WITRN-U2 before.
На офсайте сказано, что под суббрендом QWAY идет уже только U2p, которая, как мы знаем, 4-х кнопочная.
А Вы где нибудь видели телефон полностью в металле? правильно, есть но только с местами отделенными пластиком под антенны, что бы радиоволны проходили или выносная антенна.
Может что-то и придумают, но корпус будет другой и уже 4х кнопочный а не двух как у Вас ;)
Что бы Вы не говорили, все можно сделать и переделать, но Вы начали всех тут предупреждать о том, что продавец брехло! хотя «косяк» именно ваш с заказом этой версии и продавец все правильно отправил.
Опишите по подробней как не работает?
его ответ: Yes. But is still can't support BT.
Нужен перевод?
И да, на странице продукта везде написано что «теперь это QWay». Там не написано что «теперь это QWay, но в металле это немного не QWay». На офсайте есть новые версии QWay без BT. В чем мой косяк? В том, что я не догадался, что для QWay еше нет металлического корпуса?
Думаю, на этом не только я могу обжечься. Тем более, что я специально ждал появления новой версии и специально уточнил у продавца в чате.
А на счет автодетекта выглядит так: на 4-м экране давлю «М», появляется обратный отсчет и надпись «осторожно, высокое напряжение». И потом опять 4-й экран. Если клацать во время отсчета или после него любыми кнопками, то реакция как и должна быть — меняются эканы или температура.
И не только на 4-м экране.
Китаец включил режим дурака и сказал, что они все QWAY, только бывают старые и новые. В металлическом корпусе — старые.
Поскольку он изначально на вопрос ответил, что тестер маркирован как QWAY, то Али принял мою сторону. Тестер я отправил назад. Получу деньги, куплю в другом месте новую версию.
mysku.club/blog/aliexpress/74119.html
мой вопрос продавцу: Is it new version labeled QWay?
его ответ: Yes. But is still can't support BT.
Продавец схитрил. Он продает новые версии QWAY с 4-мя кнопками и старые WITRN с двумя. Для для WITRN есть металлический корпус. Для QWAY его нет. Я попался на том, что захотел QWAY с металлическим корпусом.
Функционал остался такой же как и в старой версии, различие только в кнопках(старая версия 2 кнопки, новая версия 4 кнопки)
По корпусу это в основном «бутерброд», так же есть новая версия с БТ панелью
В металлическом корпусе, только старая версия
(2 кнопки) и без БТ
Просто futsker видит ситуацию только в одной плоскости :) путей решения его проблемы он не нашел. Это зашквар продавца!
Добавил переведенную на английский программу для ПК yadi.sk/d/eRT64qk5ByUdqw
Английский языковой файл для ПО v.4.1 или 4.2 можно взять по ссылке cloud.mail.ru/public/4HTf/2eW6aJ4wK
Или самому сделать — Google вполне сносно переводит с китайского (остаётся лишь слегка подправить).
Но я заказал 5мм «pogo pins»
Приложение на Андройд содержит баг и на русском интерфейсе не будет работать. Будет работать только если переключиться на китайский интерфейс. Не понятно, когда китайцы обнаружат эту очевидную ошибку.
Если кто захочет эту ошибку самостоятельно исправить правкой dex в apk, что достаточно просто, то… китайцы решили использовать упаковщик с шифрованием dex файла, а распаковщика в сети нет. Распаковщик сделать реально, но я бы не стал из-за китайского бага заниматься созданием распаковщика :).
Пока рабочий вариант это переключить интерфейса, например приложением MoreLocale 2.
P.S. Я не проверял другие локали, сразу переключился на китайский. Может заведется и на других языках. Баг связан с представлением точки в числах с плавающей точкой. В китайской локали это точка, а в русской это запятая.
Поэтому и написал:
Если кто проверит и узнает, отпишитесь :).
yadi.sk/i/LodVxVLZtP8m2g
Купил версию на 4 кнопки, так там есть тумблер PD (on/off). А зачем он, кто-нибудь может внятно объяснить? Инструкцию читал, но так и не понял назначения.
Вопрос про переключатель PD (on/off) до сих пор так и актуален: в приборе есть программная активизация различных режимов быстрой зарядки, не только режима PD, так какой практический смысл в этом выключателе?
Он отключает вообще все режимы быстрой зарядки или только PD? И КАК он его отключает — если подключить к соответствующему заряднику то что будет при включенном выключателе и при выключенном, а так же при программной активизации режима PD при включенном и выключенном выключателе?
У меня нет такого зарядника, проверить не могу.
Спасибо.
Переворачивай штекеры между блоком и тестером, никак не влияет. А вот если второй кабель вставить в Type C Out разъем, работает только с одной стороны, тестер выключается. Меняешь кабели местами, аналогично на выходе. И это происходит на обоих экземплярах тестеров. Если на Type C Out подключать 2м RavPower, все ок. Друг на выход подключал кабель от ZMI на выход. Тоже только с одной стороны работает.
Не понимаю почему такое… Кабель AENZR как в обзоре у DIY KITs, но куплен был на ТаоБао у другого продавца. Так же ведут себя и на 1м, и на 2м.
Брак обоих тестеров? Косяк прошивки? Или ещё что-нибудь?
«Блок» — это что, зарядка Apple? Имеется ввиду, что U2 подключён к зарядке кабелем Type-С на «Type-C in»? Как переворачиваются кабели: штекеры меняются местами или штекер в том же гнезде переворачивается на 180 градусов? Нагрузка к U2 при этом подключена? Внешнее питание на разъём «USB HID»? Ладно, тут ещё всё более-менее можно угадать. (за исключением нагрузки и внешнего питания). Но тут:
Что работает? С какой одной стороны (и стороны чего)? В какой момент тестер выключается, сразу как только вставляешь второй кабель в «Type-C Out»? Если тестер выключается, то, наверное, пропадает питание на «Type-C IN»? Jgznmже интересно, а что с нагрузкой в этот момент, она присутствует? Аналогично не понятно, что там у друга. Ясно только, что он какой-то кабель одним концом подключал к «Type-C OUT». А что с другим концом, что там «работало-не работало» — загадка. Первое впечатление, что дело в зарядке, которая по каким-то причинам перестаёт выдавать напряжение.
U2 Firmware v6.7
Добавили в протокол SCP Huawei, такие как SCP 10V2A, SCP 21V3.2A и т.д.
Выпустили прошивку 6.9. Изменения опять остаются загадкой.
С начало открыл программу 4.4, смотрю заявлено V6.9, запускаю апдейт, прошился, перегружаю тестер смотрю как стояла V6.8 так и стоит, лезу в папку прошивок, там лежит файл: U2_firmware_V6.9.u2p вручную прошиваю его, перегружаюсь «на манеже все теже» :)
Беру Вашу тоже самое, может конечно сервер перегружен, но файл то скачивает и объем в норме.
При перепрошивке с 6.8 на 6.9 должна поменяться на 6.9 а тут остается именно 6.8.
У Вас обновилась версия? На экране что пишет?
Если тоже самое 6.8, значит не обновилась.
Я программу давно обновлял (когда только вышла 4.4) и, естественно, никакой прошивки 6.9 в её каталогах не было. Сейчас запустил в ней обновление по сети — прошивка обновилась до 6.8, а в папке firmware «сам собой» появился файл U2_firmware_V6.9.u2p. Ну, конечно, не сам собою он там возник, а программа его туда скачала с сайта производителя. Более того, после обновления по сети этот файл оказался выбранным в интерфейсе программы для прошивки из локального каталога. Но, как и у других, внутри файла версия 6.8.
2019-09-16: V6,8
1. Предоставьте пересмотренную версию нового протокола Huawei U2 и U2p, чтобы обновить последнюю поддержку протокола SCP Huawei, такую как SCP 10V2A, SCP 21V 3.2A и т. Д.
2. Добавьте функцию обнаружения отклонения напряжения, чтобы не допустить, чтобы кто-то преднамеренно использовал низкое напряжение, чтобы вытащить U2, а затем выполнить тест данных отклонения от нормы, чтобы снять видео с черным цветом.
3. Пульсация черного: высокоскоростное измерение формы волны U2 четко указано только для справки, не может использоваться в качестве фактических данных пульсации, можно понять, что эта форма волны не имеет смысла ~
(четко указано, чтобы предотвратить черный). В то же время соленые рыбы покупают другие часы, и пульсация — тот же самый результат. По сравнению с осциллографом, нет никакой точности вообще.
Необходимость точного измерения пульсаций требует более 50 м обычного осциллографа, последняя версия может удалить эту функцию, сохраняя только функцию проверки частоты сигнала низкой скорости
2019-10-01: V6.9
1. Специальное издание к 70-летию Национального дня, без обновления, просто рад за Родину
yadi.sk/d/MF47Hj-0K_ZqJQ
drive.google.com/file/d/15WCCskTvuIPKA8dOtsAS60QyYReoXOrr/view?usp=sharing
Попробуйте прошиться.
«Оригинальный U2 тестер. Не подделка, слава богу. Прошивка установлена 6.9. Скачал с сайта WITRN на таобао прошивку 7.2 и установил без проблем. Тестер идёт в новой ревизии с 4 клавишами: ОК, назад, влево и вправо. При обновлении прошивки обращайте внимание и не установите прошивку от старой ревизии. Нужная прошивка маркирована „Keys“. т.е. с дополнительными клавишами. 17 Nov 2019 09:42»
Забрал вчера с почты. Написанное подтверждаю, только прошивка уже сразу стояла 7.2.
Сам прошился, все ок.
Здесь мы можем время от времени находить ссылки на скачивание новых версий прошивок и утилиты для прошивки, а также мануал t-b.ru.com/catalog/product/572751116409/?admitad_uid=c4f90f7b21bf300d9a25604515f5f15c#.XWv1TkXVKUk
www.witrn.com/witrn/u2/u2_firmware.zip
Всегда последнее ПО
www.witrn.com/witrn/u2/WITRN_Software.zip
Прошивка скачивается для 2- и 4-кнопочной версии U2
Есть ли ссылка для скачивания прошивки WITRN-X-MFI?
Pабота была проделана удаленно через виртуальный юсб сервер за несколько минут.
Спасибо!
salamatin
Изменения: 1. Исправить версию 6.9 для усиления связи DMA, что привело к неправильной идентификации серийного номера зарядного устройства Apple PD 2. Оптимизировать протокол быстрой зарядки.
Хочу написать здесь про свой пока еще короткий опыт эксплуатации Qway U2p 4-кн. (Bluetooth Edition).
1) Тестер пришел оригинальный, номера на коробке и в тестере совпадают, также визуально, по всем надписям и по компоновке платы, соответствует оригинальному. Решил обновить прошивку. Изначально пришел с версией прошивки 6.9. При подключении к ПК, через WITRN_USB v4.4.1, нажал «обновление по сети» — нашлась новая прошивка 7.2, но при скачивании «ошибка сети» (или что-то в этом духе). Пробовал несколько раз — одно и то же. Еле нашел в этой теме ссылки на оф.сайт, где скачал прошивку вручную (тоже кстати с танцами с бубном, последний Firefox так и не смог скачать, зато очень старый Firefox v.54 скачал без проблем). Обновился с файла также без проблем. Но непонятно, проблема с обновлением — это проблема софта WITRN_USB v4.4.1, или какая-то временная проблема сервера WITRN…
2) Теперь про приложение для Андроид. Как здесь уже писали, оно не устанавливается, вываливается ошибка (объяснение причины вполне понятно, только бы еще понять, а не специально ли это сделали, только для своих?). Я, следуя совету уважаемого salamatin, установил MoreLocale 2, предоставил приложению через adb нужные права. Изменил локаль на «английский (Великобритания)» — приложение для тестера также выдает ошибку при попытке установить. Изменил локаль на «китайский (Китай)» — без изменений, всё та же ошибка. Я просто в шоке. Люди, кто смог реально установить (и главное, в дальнейшем нормально пользоваться), пожалуйста, опишите, как у Вас это получилось!
У Вас теперь прошивка в тестере поновей чем в моём. Если установите приложение, отпишите, как оно работает с тестером, с новейшей прошивкой.
P. S. У меня Андроид 8.0, установка неизвестных приложений разумеется включена. При попытке установки выскакивает сообщение «Ошибка при синтаксическом анализе пакета». С первого взгляда, очень похоже на ошибку при скачивании apk, но скачивал несколько раз, и с сайта производителя, и по ссылке salamatin на Яндекс-диске в этой теме — все скачанные экземпляры идентичны по CRC-сумме. У меня больше идей нет.
Кстати, это не единственная проблема: в софте WITRN 4.4.1 не работает онлайн-обновление, прошивку находил, но скачать ее не мог. Также обнаруживает на сервере новую версию WITRN 4.5, но сам себя он обновлять не умеет в принципе, насколько я понимаю. Но прикол в том, что на сайте WITRN всё та же версия 4.4.1. Мистика.
Добавили определение протокола MTKPE (с внешней нагрузкой), улучшили протокол PD.
Добавили измерение сопротивления линии без внешней нагрузки (самое интересное).
Снизили точность подсчета емкости до 1% (вынужденная необходимость).
Ну и в шутку или всерьез авторы делают вызов другим разработчикам кто их переплюнет по текущим параметрам и функционалу )))
У меня ещё есть, что спросить по старой версии этого тестера. У меня есть ZY1280 с двумя кнопками, и только одна из них функциональная, вторая кнопка только выводит тестер из сна на первом экране. Как обстоит с управлением у обновлённой версии тестера? Сколько кнопок? Задействовали вторую?
P.S. гонка функционала USB тестеров для техногиков превратилась уже в какой-то паноптикум.
Устанавливаем программу, запускаем.Жмем кнопку справа вверху.
Появляется окно с двумя кнопками — жмем правую.
Выбираем определение местоположения по всем источникам — мобильной сети, wi-fi и GPS (у себя так делал на Redmi 4x).
Возвращаемся на предыдущий экран и программа сама находит ваш тестер. Жмем кнопку справа в строке имени тестера, происходит сопряжение тестера с телефоном и меняется цвет на имени тестера.
Далее жмем кнопку правую (теперь отображаются две кнопки) в строке.
Открывается основное окно программы и можете работать с тестером.
Не забываем переключить язык на китайский.
снизу показывает серийник и т д номер прошивки 7.2
телефон на android 8-9 не работает хотя видно что подключился по нижней строчке в проге.
Можно скрин рабочей проги ато не понятно или не работает подключился и никакого движения
И как переключить на китайский там и так в проге иероглифы помоему
Раскажите если можно конкретнее как она работает с тестером!!!
1) HIDANCE (ссылка на который в шапке обзора) не имеет отношения к этому USB-тестеру, хоть и выпускает другие собственной разработки. Сейчас там красуется сообщение:
пошли на...не покупайте. Имхо, оригиналы выпускались только фирмой "WITRN", и изначально их выпускали, как “WEB-U2” 2-х кнопочные (версия CNC — в металлическом корпусе), теперь это "Qway U2p" 4-х кнопочные.Всем кто хочет подключить сей девайс к смартфону внятный ответ:
Программа Qway_USBAPP.apk работает через блютуз если в смартфоне язык интерфейса КИТАЙСКИЙ (именно интерфейс)
Запускается все показывает но через сек. 30 тормозит и все останавливается.(Регулярно проверенно)
Интерфейс проги Qway_USBAPP.apk никакой, не информативный, сильно сырой!!!(там информации почти ноль)
По этому всем кто хочет работать по блютуз, еще рано может прога выйдет для других языков интерфейса а пока НЕТ!!!
На последних версиях android 8......9 не проверял геморойно интерфейс ставить китайский но думаю результат был бы еще
хуже там еще и геолокация требуется зачем??? большой вопрос к производителям данной проги.
Вообщем нужно ждать доработанную версию для других языковых интерфейсов Andrroid.
А пока беру скрепку и выключаю модуль блютуз (пока под блютуз ничего внятного не разработали хотя модуль работает просто софт нужно)
Вообще задумка проги неплохая может из наших славянских кулибиных кто че придумает и в МАРКЕТ запустит было бы неплохо.
Под тестеры дешевле например UM25C под блютуз даже версия к ПК (и неплохая по сравнению с нашей) есть, а тут такой CRASH а не софт что для смартфона, что для ПК.
Короче пока с этой прогой Qway_USBAPP.apk заморачиваться ставить и пытаться запускать не стоит еще рано нужно ждать!!!
P.S Давайте если кто что узнает о новых версиях и изменениях данной проги Qway_USBAPP.apk будем делиться ссылками и мыслями именно сдесь. Если есть ещё где обговаривают на просторах инета эту прогу кинте ссылку присоеденюсь к обсуждениям.
Всем Удачи и добра. Пишите!!!
Там в ссылке выше чуть скачивается файл именно сразу в нужном формате.
Скачивайте и не распаковывайте сразу устанавливаете.
Конкретно в моем случае я выше подробно расписал, что приложение отказывается устанавливаться. Вот и стал пробовать все, что в голову приходит.
Я не знаю, что сейчас произошло, но я сейчас на своем планшете (на новом) ещё раз попробовал установить, сразу пробовал свой «перепакованный» в zip (и потом переименованный в apk) вариант — установка прошла без проблем. :) Какая-то мистика. Я до этого 30 раз пробовал — бестолку. Ну вобщем все заработало. Но не забывайте — у меня установился только перепакованый apk- файл. С оригинальным вообще нечего делать… Вот бы хоть один человек нашелся с таким точно планшетом, который бы установил оригинальный файл. Было бы о чем подумать…
Я думаю разработчик прогу сделает ведь с блютузом именно Qway u2p покупают и появился недавно на продажах.
УДАЧИ.
Уж очень короткий провод не удобно пользоваться.
Не поделится ли кто версией программы WITRN_Meter 4.5
Спасибо.
Исходя из этого ресурса скорее всего оффициального скачивается только WITRN_Meter 4.4
Когда заменят то думаю тут при скачивании будет новее
Думаю пригодится.
Прошивки, Софт Инструкция (всегда последние!!!):
www.witrn.com/witrn/u2/U2_Firmware.zip
www.witrn.com/witrn/u2/WITRN_Software.zip
www.witrn.com/witrn/u2/WEB-U2_userguide.pdf
liutyi.info/witrn-u2-usb-power-meter/
Обзоры WEB:
usbchargingblog.wordpress.com/2018/08/11/web-u2-usb-meter-monitor-upm-quick-look/
mysku.club/blog/china-stores/71437.html датчик темпиратуры
mysku.club/blog/aliexpress/67123.html
mysku.me/blog/aliexpress/74119.html
diykitsblog.com/obzory-i-testy/u2-usb-tester-witrn.html
www.ixbt.com/live/supply/vybiraem-luchshiy-usb-tester-web-u2.html
usbchargingblog.wordpress.com/2018/08/11/web-u2-usb-meter-monitor-upm-quick-look/
Видео youtube:
www.youtube.com/watch?v=bwXAR55-P9Q обзор
www.youtube.com/watch?v=I4DvIzePPUc сравнение
www.witrn.com/witrn/u2/U2_Firmware.zip
Описание перевод Google c китайского:
1. Оптимизированное управление нагрузкой 2. Данные электронного маркера изменились с исходных данных измерений на двойной режим измерения + сетевая база данных.
Новая версия программы WITRN Meter 4.6
www.witrn.com/witrn/u2/WITRN_Software.zip
Была прошивка 7.2, поставил из файла 7.4
Только не очень понятно как управлять 4-х кнопочным.
Как например увидеть экран с протоколами??
Длинное нажатие на ОК включает таймер 5 сек, опять долгое нажатие ОК
включает экран с автодетектом протоколов :)
https://aliexpress.com/item/item/33044715741.html
https://aliexpress.com/item/item/32811162282.html
P.S. Уж и не знаю, кто и главное за что вам поставил минус, вроде всё по делу ответили.
Пример:
я уже приноровился)))))
Куда подключать кабель значения не имеет, после автодетекшен пропадает быстрая зарядка. Для восстановления достаточно вытащить и снова вставить тестер в ЗУ, сбрасывать ничего не нужно.
Способ 2
Можно выставить в триггере QC 2.0 например 9 вольтовый режим, потом вернуть 5 вольтовый и тоже приходит в норму.
Qway u2p прошивка 7.7 оригинальный
Т.е. управление теперь по 4м кнопкам, модуль BT установлен, платы не спаяны, а соединены через pogo pins (хотя толку от BT не увидел, приложение не развивается). Обновил в тестере что он версии u2p и в программе для компьютера теперь определяется как 4х кнопочная версия и автоматически по сети устанавливается соответствующая 4х кнопочная прошивка и не нужно ее вручную через файл прошивки устанавливать.
Я подключил к плате
На ней заявлена поддержка vooc на usb connector.
Но прибор подключенный напрямую не показывает протокола.
Может нужен спец кабель для vooc type-c т.к. микроUSB у них нестандартный 7ми контактный.
P.S. прошивка 7.4
www.witrn.com/witrn/u2/WITRN_Software.zip
Странно но все же.
Установил 7.7 полёт нормальный!!!
www.witrn.com/witrn/u2/WITRN_Software.zip
Что называется прямо из коробки при подключении показывает пустой экран «со снегом»
Никакие манипуляции с кнопками ничего не дают.
В верхнем левом углу надпись: ERR: OE: IME
Что интересно при при подключении к компьютеру программа видит тестер и даже показывает версию прошивки ( 7.7 ), а также серийный номер, который кстати совпадает с тем что на коробке.
Сам тестер никаких признаков жизни не подает, все тот же светящийся экран с непонятной надписью. Написал продавцу, но пока глухо.
Может у кого то есть мысли что это могло бы быть ?
https://aliexpress.ru/item/item/32811162282.html
Что интересно все отзывы положительные. Может только мне попался такой экземпляр? Продавец написал что может повредился при транспортировке, хотя снаружи абсолютно целый, даже упаковка не повреждена. Говорит отправляй назад, типа буду решать что дальше делать. Что-то мне такой ответ не внушает доверия. Наверное сегодня открою спор. Просто подумал может кто знает что за проблема.
Может кто-то сталкивался…
А как обратиться к salamatin? У кого нибудь есть его данные?
Или прямо здесь через форум? Не факт что он увидит мое сообщение.
Не знаю зайдет ли он еще на эту тему. Последний его пост был еще в октябре прошлого года.
Может ему уже это не интересно. Как с ним можно связаться?
Ради эксперимента просто замкнул между собой SDA и SCL:
От fnirsi не хочу, по отзывам там разъём на соплях, выламывается, и общее качество так себе
Купил себе такой (только теперь он QWay/WITRN), четырёхкнопочный, прошивка 7.8 прямо от продавца, по всем признакам настоящий.
Пытаюсь разобраться как им тестировать PD. И не могу. Результаты странные.
В наличии: блок питания ноутбука Dell, PD 45W, с несъёмным кабелем USB-C. Ноутбук Dell. Кабель Samsung USB-C 100W (5A). Нагрузка китайская 35W с USB-C среди прочих разъёмов. Особенно интересует меня качество кабеля USB-C 100W.
Включаю БП в USB-C In. Тестер включается, показывает 5V, автоматом PD не видит. Включаю в USB-C Out провод одним концом, в ноутбук — другим. Ноутбук не заряжается, у тестера на экране ничего про USB-C. Но напряжение чуть-чуть падает. Вынимаю БП из тестера — тестер остаётся ВКЛЮЧЁННЫМ (!!!). Т.е. он питается через USB-C *OUT* ОТ НОУТБУКА!
Включаю БП в USB-C In. Тестер включается, показывает 5V, автоматом PD не видит. Включаю в USB-C Out провод одним концом, в нашрузку — другим. Тестер выключается, БП, судя по всему, уходит в защиту, надо всё выключить и включить что бы заработало снова. Т.е. подключение нагрузки через USB-C просто всё вырубает.
Пытался так же включить ноутбук через тестер (как в первом варианте) переведя тестер в PD Monitoring, тестер не включается, ноутбук не заряжается, вообще ничего не происходит.
Как в таких условиях посмотреть есть ли в кабеле чип и что он про себя рассказывает? Что вообще происходит с PD?!
Спасибо.
P.S. Есть ли документация хоть какая-то (не китайская) на новые прошивки и четырёхкнопочную версию? Всё приходится нащупывать методом проб и ошибок.
Т.е. проверить, что БП (зарядка, если угодно) отдаёт PD я могу. А вот проверить ещё один провод никак не получается.
Но опять же, в интернете нашел китайскую, если нужна все таки на анл. языке. Пишите, вышлю.
Фото прилагаю:
html.alldatasheet.com/html-pdf/267271/MDE/SMBJ24A/174/3/SMBJ24A.html
SMBJ24CA подходит по таблице. Нашел на алиэкспресс эту деталь. Заменю.
У меня произошел аналогичный инцидент с таким же результатом. Проверял БП на 12 В и перепутал полярность. В приборе что-то стало трещать и вонять. Вскрытие показало разрушение указанного диода. После этого прибор работает, но при 12 В правильной полярности не включается. При 5 вольтах работает. Видимо, диод надо все-таки менять. Но маркировка частично выгорела, разобрать кроме последних цифр 828 ничего невозможно. с такой маркировкой ничего похожего на защитный диод я не нашел. Я бы поставил SMBJ24СA, но он двунаправленный. И мне непонятно, как двунаправленный защитный диод мог сгореть от преполюсовки. Тот же вопрос и по диоду MDD BZ. Он тоже двунаправленный. А кроме этого непонятно, зачем у двунаправленного диода на корпус наносить его полярность в виде полосы, которая у однонаправленного диода означает катод? Так всё-таки здесь стоит и нужен однонаправленный или двунаправленный диод?
Для Qway U2p подходит дисплей от Atorch UD18
Не знаю какая разводка в других тестерах, ведь этот дополнительный контакт по идее земляной, но в аторч он не соединен с основной землей, просто проходит сквозняком как отдельная жила, как в родных кабелях xiaomi, поэтому работает как надо. Куда этот контакт приходит в usb-с пока не знаю, возможно на sbu, приедут тестовые платки с разъемами прозвоню обычным тестером.
Я прозванивал этот контакт — там в кабеле просто диод на землю.
Вообще это контакт №7 — GND_DRAIN — по стандарту USB 3.0, в обычных полноконтактных кабелях USB 3.0 (который у меня есть) — он звонится с обычной землёй. А в зарядном кабеле от Xiaomi Poco X3 — этот контакт не имеет КЗ с землёй, и звонится только в одной полярности с типичным диодным сопротивлением.
Я подозреваю что этот диодный ключ активирует у фирменного 33W-зарядника Xiaomi какой-то особый режим…
А в WINTR U2 кстати на входе тоже есть 5 контакт, но ключ там другой — звонится в обе стороны с неким сопротивлением…
А какая мощность зарядки идёт в телефоне (по данным программы Ampere)? Какие напряжения и ток показывает UD18?
Просто например на Xiaomi Poco X3 несколько уровней турбозарядки — 15W со многими чужими БП/проводами, а вот 30W — только с родными. Но внешне телефон одинаково пишет MI TURBO CHARGE…
С WINTR U2 тут отдельная засада из-за её 5 контакта! Этот 5 контакт как-то выносит мозг заряднику, может потому что резистор кроме диода, похоже зарядник либо уходит ещё в какой-то режим, либо находится в неустойчивом пограничном состоянии между режимами.
Через WINTR U2 в итоге, даже с простым кабелем, зарядка начинает скакать по каким-то режимам QC3.0, PD MTK VIVO, зарядный ток через полминуты падает до околонулевых значений, а напряжение постоянно плавает от 5в до 8в и выше. Телефон пишет что турбозарядка, но по факту ток не идёт.
Но если WINTR U2 воткнуть через удлинитель USB 2.0 AM-AF (изолировав таким способом зарядник от 5 контакта на входе WINTR U2) — то на Xiaomi идёт стабильная и нормальная турбозарядка 15W, протоколы HUAWEI SCP и QC2.0
0-79 27Вт 9.85В 2.75А
80-86 20Вт 9.55В. 2.15А
87 18.7Вт
88 17.6Вт
89 16.6Вт
90 15.5Вт
91 15.0Вт
92. 14.4Вт
93 13.4Вт
94 12.5Вт
95 11.3Вт 5.22В 2.16А обычная зар
96 11.1Вт
97 10.8Вт
98 10.6Вт
99 10.3Вт
100 10.1Вт
>100 идет 5 мин медленно снижаясь до
1.1Вт, затем отключается
Первый столбец процент зарядки.
А если кабель не родной, то регулировка +-200мВ по qc3.0, а это +-4Вт, соотвественно получается пилой, сначало медленно опускается на 4Вт, потом напряжение подымается на 200мВ и снова мощность по максимуму и так по кругу.
Хорошая програмка чтоб график зарядки смотреть на смартфоне кстати battery charging monitor, имейте ввиду что мощность зарядки зависит от состояния телефона, в заблокированном состоянии максимальная, а с включенным экраном меньше гораздо, защита от перегрева
Не увидел никакой поддержки.
По прежнему с родным (5-контактным) кабелем через WITRN не запускается показ сотых процентов.
Без WITRN — при зарядке с родным кабелем бегут сотые процента — ХХХ.ХХ%.
В автодетекте — тоже всё по прежнему, никакого упоминания Xiaomi.
В чём эта поддержка выражается?
2 Должен запускаться с блоком поддерживающим 20 вольт. Кабель нужен нормальный, не обезательно с 5ым контактом
Поддержка у него в виде триггера и при автоскане видит поддержку.
При автодетекте увидел поддержку у зарядника от RN9Pro 33W и Xiaomi 65W GuN
Насчёт триггера я не понял. Втыкаю WITRN в родной БП xiaomi X3 NFC — MDY-11EZ (33W, 5 контактов), вхожу в «MI USB-A PD Trigger» — мигает «Enter PD… NO PD Device» и ничего…
В автоскане — SAMSUNG DCP, QC2.0 5V 9V 12V, QC3.0 20V
Есть ещё БП от более дешёвого xiaomi M3 — MDY-11-EP (22.5W, 4 контакта)- там автоскан видит поменьше: DCP, QC2.0 5V 9V 12V, QC3.0.
Автоскан пока лагает т.к прошивка похоже что бета версия и для работы требуется качественный источник внешнего питания, с запиткой от порта USB ноута или пауэрбанка автоскан находит неподдерживаемые протоколы
xiaomi M3 по результату всё верно
Кстати RN8Pro при подключении PD зарядника TypeC — TypeC с чипом входит в Турбо чардж.
Как вариант, чтобы точно понять есть ли какие-то особенности у протокола, нужно вскрыть ЗУ с 5ю контактами и поддержкой TC и посмотреть куда идёт линия 5го контакта и посмотреть маркировку чипа быстрой зарядки (даташит по нему). Скорее всего ничего особенного там не будет, у того же Realme 6 Pro зарядка тоже с 5ю контактами.
Xiaomi 65W GuN он у меня просканил и в конце выдал в верхнем правом углу его поддержку.
Кстати при использовании Turbo Charge зайди в инженерку *#*#6484#*#* и в Charge тесте посмотри какой протокол у тебя определяется при использовании турбо чарджа.
У RN9Pro со стоковой зарядкой это USB_PD
USB_PD у меня только со стоковой зарядкой MDY-11-EZ, родным 5-контактным кабелем, и без WITRN.
Стоит добавить в цепь WITRN, или взять 4-контактный кабель (даже от Xiaomi M3 например) — то всё, протокол USB_HVDCP.
Так что пока я что-то не вижу поддержки этого протокола у WITRN…
Так то например на Realme 6 Pro тоже при включении тестера в цепь обрывается дефолтный протокол
Точно скажу только что Turbo Charge может работать и на 4ёх контактном кабеле
USB_HVDCP — у сяоми это QC3.0 так отображается если не ошибаюсь
USB_PD работает только с TypeC — TypeC кабелем, что касаемо Turbo Charge он вероятно имеет туже механику (потому он и определяется смартфоном как USB_PD)
родной зарядник Xiaomi -> родной 5-контактный кабель Xiaomi -> вход TYPE-C IN на WINTR -> любой обычный кабель A/Type-C -> телефон.
Итог:
WINTR U2 (прошивка 7.8) пишет что протокол Unknow, D+ 1.777V, D- 0.003V. Зарядный ток 0, через пару секунд телефон выходит из режима зарядки и не показывает никаких признаков зарядки.
Тогда делаю иначе:
родной зарядник Xiaomi -> обычный кабель type-c -> вход TYPE-C IN на WINTR -> любой обычный кабель A/Type-C -> телефон.
Итог:
WINTR U2 пишет протокол QC2.0 и HUAWEI SCP. Телефон в турбозарядке 15W нормально…
Очевидно 5 контакт включает какой-то нестандартный режим, но видимо схожий с QC3.
Почему при подключении WINTR через вход type-c это всё не работает — я не понимаю.
Прозвонил D-линии между TYPE-C IN и выходным TYPE-A — звонятся, т.е. WINTR имеет сквозной проход D+/D-.
И следовательно, в схеме:
родной 5-контактный кабель в type-c in -> wintr -> кабель на выход
проблем быть не должно!
Но они есть…
Может какая-то хитроумная защита от подделок? Сопротивление кабелей и т.п. Или WINTR вносит какие-то ёмкостные помехи. Вобщем не понятно пока…
Может фото сделаете для ясности и уточните модель телефона и маркировку на зарядке если есть.
Xiaomi MDY-09-EN 30Вт родная
Xiaomi MDY-11-EZ 30Вт с али
Телефон xiaomi Mi note 10 lite
Потому что если на родной кабель на type-c просто одеть пару переходников — то 33W-зарядка отваливается с такими же глюками…
Видимо надо будет детально прозвонить все существующие контакты на type-c… Я пока только удостоверился что 5-контакт большого разъёма туда не приходит, а между собой их всех не проверял. Но там, вероятно, может быть локально аналогичный ключ.
Ставить микрухи в кабель — это было бы дорого слишком для xiaomi. Более вероятно там тоже какой-то резисторый или диодный ключ.
Википедия пишет что the VOOC 2.0/Dash protocol requires a fifth pin on the (USB-A to USB-C) cable to communicate through.
VOOC/DASH заявлен и у FNB48 и у U2…
Не исключаю что на FNB48 тоже может быть либо какое-то своё управление на GND_DRAIN (они же явно копировали U2) — и xiaomi с ним так же заглючит, либо он сидит на общем GND как в некоторых USB 3.0 кабелях.
Пока заказал разъёмы USB 3.0 AM, AF. Сделаю переходник с диодом, включу его между зарядником и WITRN U2.
Скоро походу придется вообще забыть про универсальные кабели, у всех будут свои родные комплекты для быстрой зарядки. Ну и в тестеры я думаю тоже добавят определение кабелей сяоми, как для dash и эйпл, будет еще автотест кабелей, как сейчас автотест протоколов. Мутить что то самостоятельно я думаю не имеет смысла. Просто надо понимать для себя, что мир кабелей и зарядок сильно усложнился :) А чтоб посмотреть процесс зарядки сгодится и дешевый ud18, ему все равно что там за кабели и какие в них чипы стоят :)
На линиях D+/D- со стороны телефона — прозвонка на землю через диоды.
И ещё линия CC прозванивается на землю через диод.
Линия GND — сквозная.
Линия питания — тоже сквозная, но есть некоторое сопротивление (15…60kΩ, плавает в зависимости от диапазона шкалы мультиметра) между линией питания и GND.
Но, прозвонки D+/D- между USB-A и type-c — нет!
Несколько раз перепроверил — D-линии не прозваниваются!
И со стороны зарядника (USB-A) аналогичная ситуация — D+/D- линии прозваниваются через диоды на землю.
Посмотрел в обычных USB-A/type-c кабелях — D-линии прозваниваются насквозь, никакой прозвонки на землю нет.
У кабеля xiaomi похоже действительно в кабеле стоит чип какой-то :(
В таком случае может и 5 контакт USB-A доходит до чипа… Это просто транзисторные ключи микросхемы звонятся как диоды…
Тестеров для протокола сяоми пока что нет.
Производители продолжают клепать каждый свое, вместо того чтобы перейти на повер деливери, который бы облегчил жизнь всем.
Но подозреваю что это всё от темы зависит. Как и проскакивание «Быстрая зарядка» перед «MI TURBO CHARGE». Это всё не надёжные способы. Потом где-то в инженерных меню или в logcat попробую поискать.
Новый механизм автосканера протоколов который требует подключенного внешнего питания
Акселерометр работает теперь адекватно
Вроде как сделали подготовку для добавления поддержки QC 5
Добавили поддержку PD PPS
Из минусов что заметил: для автосканера требуется хороший источник внешнего питания иначе будет работать не корректно.
Скачать можно на официальном сайте.
В случае чего откат на 7.8 работает.
скачать с сайта witrn.com свою прошивку и в программе указать путь к ней.
Программа почему-то сама не находит новую версию. С изменениями пока не разобрался, но при сканировании протоколов зарядки тестер сейчас требует дополнительное питание.
1 Поддержка новых протоколов QC 3+ и MI PD
2 Требуется дополнительное питание из-за нового алгоритма автосканера.
https://aliexpress.ru/item/item/1005003178360683.html
И обновили еще одну модель:
https://aliexpress.ru/item/item/1005002871762903.html
mega.nz/file/YQ011aCR#sddIGI46I52eXdfQmc_xUpeLyV4-sRM3UQQVQBf8NOY
Или более подробной информацией по востановлению
Поделитесь материалами, если не сложно.
Не вижу смысла хранить тайну для модели которая уже не является актуальной. Прошивка 9.4 по видимому является финальной.
У Саламантина просить бесполезно, ибо его разработки на столько уникальны, что он предпочитает хранить их в строжайшей тайне даже для устаревшей модели. Когда модель была актуальна ещё можно понять.
Если изначально востановление тестера задумывалось как комерческий проект, то в связи с тем, что устройство более не актуально (устаревшее), смысл держать по прежнему проект закрытым как минимум странно и более не имеет смысла. Вышла обновлённая модель + ряд новых.
Если проект делался как хобби, то тем более проект можно сделать открытым. Что тратилось на разработку время и т.п. имхо уже не оправдание.
Понятно, игнор в ЛС.
Выгоду с комерческой составляющей ты уже получить не сможешь т.к устройство устаревшее и никто присылать на ремонт свое устройство уже тебе не будет, ну и конечно же другим ты не поможешь.
Сам же говорил, что тестер тебе больше не интересен, так в чём же причина того что ты не хочешь другим помочь?
Много сил потратил на разработку? Существует множество других более серьёзных проектов, разработчики которых даже имея возможность получить комерческую выгоду выкладывают свою разработку в общий доступ. B текущей ситуации это уже не оправдание.
Может надеешься что кто-то обратится к тебе? Писал выше…
Может просто и нет на самом деле никакого твоего проекта по востановлению тестера? И ты просто участвовал в разработке?
Если проект и вправду существует и ты действительно гордишься тем что сделал и на это потратил много сил, то сейчас уже нет смысла держать проект закрытым. Не будь эгоистом и выложи проект в свободный доступ, помоги другим владельцам.
А если мне не не нужен U3?
Мне хватает вполне U2+A2 уже имеющихся. И излишний функционал мне не нужен.
