Крокодилы Кельвина для YR1035

Прошивка 2,2206 ручной калибровки нуля нет, 7 и 8 пункты меню недоступны — стоят прочерки — - -

Для себя да, у меня лет 5 был YR1030 и иголок было достаточно.
Для фото видео лучше держатель, потому что неудобно двумя руками держать щупы и третьей рукой нажимать hold

Держатель удобен. А щупы с иголками имеют маловатую длину после выхода из общей оболочки, на 18650 хватает, но впритык и держать неудобно когда все так натянуто. У тех что раньше были в комплектах можно просто оболочку чуток прорезать, а сейчас там поверх термоусадка с каким-то клеем, портить не хочется.

У этого производителя очень всё красивое но очень дорогое. Хотел корпус к блоку питания RD у них купить — «жаба прямо в шею вцепилась и не разрешила покупать».

Были у меня такие, из таких крокодилов и старого шнурка USB сделал провод для YR1030
Из моего опыта эти компактные значительно уступают тем, что сейчас в обзоре.
Как минимум у этих вываливается центральная ось и желательно заменить ее на винт с гайкой.
Вот после этого обзора я их купил mysku.club/blog/aliexpress/92899.html
Но продал их с YR1030

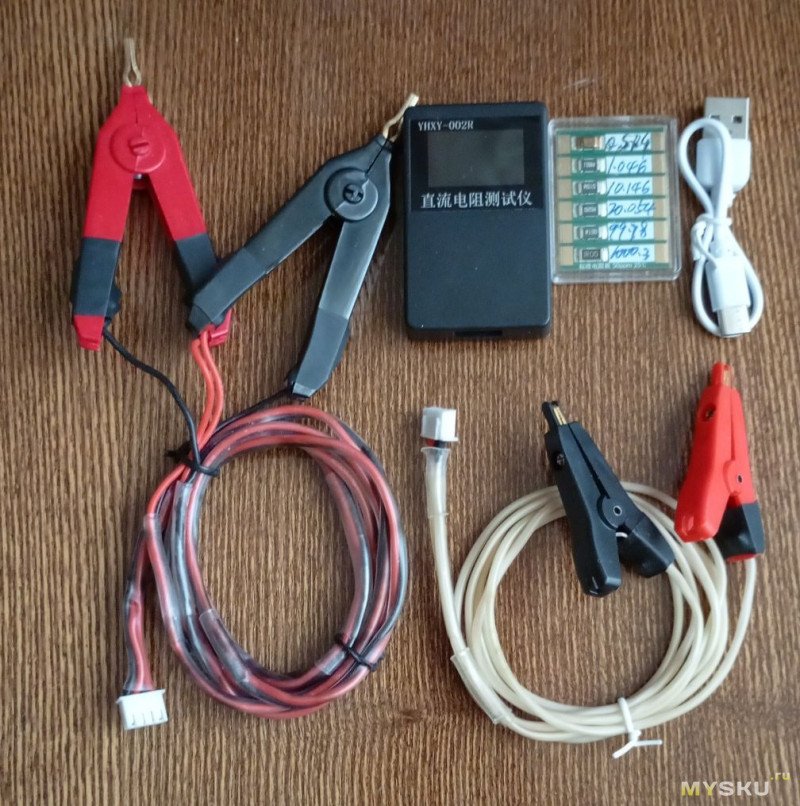

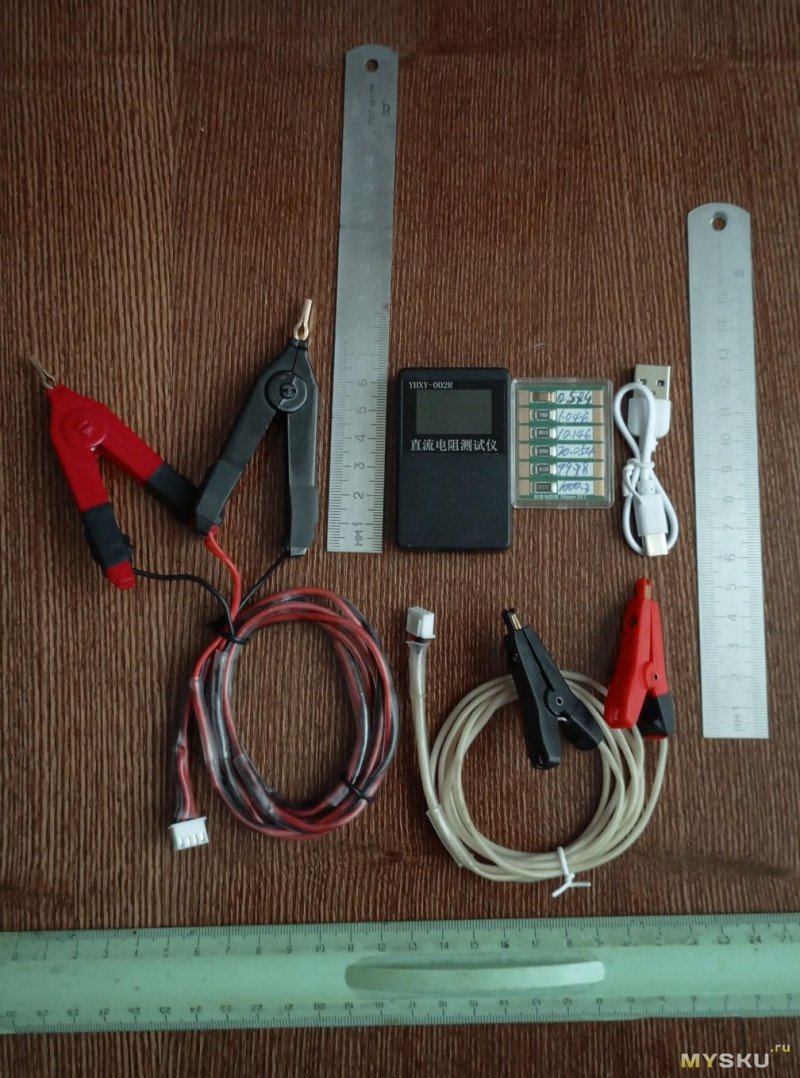

Компактные не для этих задач — из-за конструкции в виде сходящихся только на переднюю кромку контактов у них плохой контакт. Я сделал с ними кабель для миллиомметра HpLive YHXY-002R (0,1 mOhm… 20 Ohm, базовая погрешность 0,03% ±1м.з.р.):

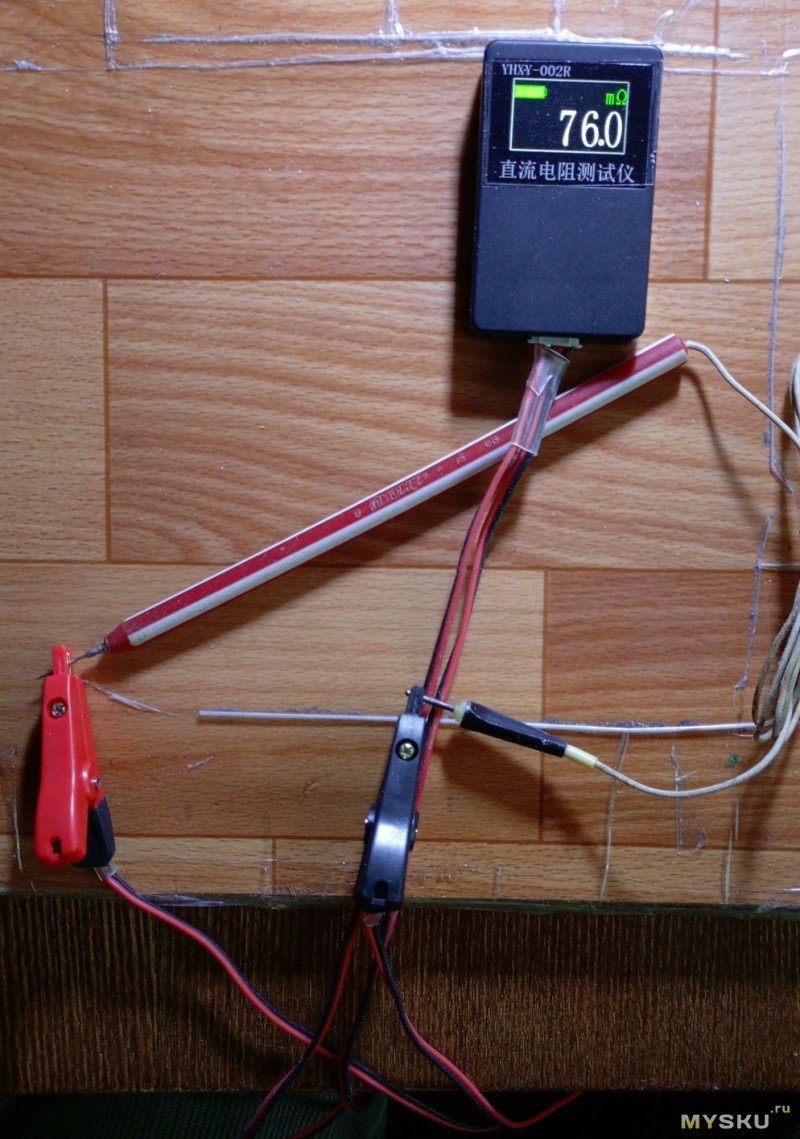

и воспользовавшись им один раз убрал — чтобы измерить сопротивление (спаял лет сорок тому назад) щупа с иголкой

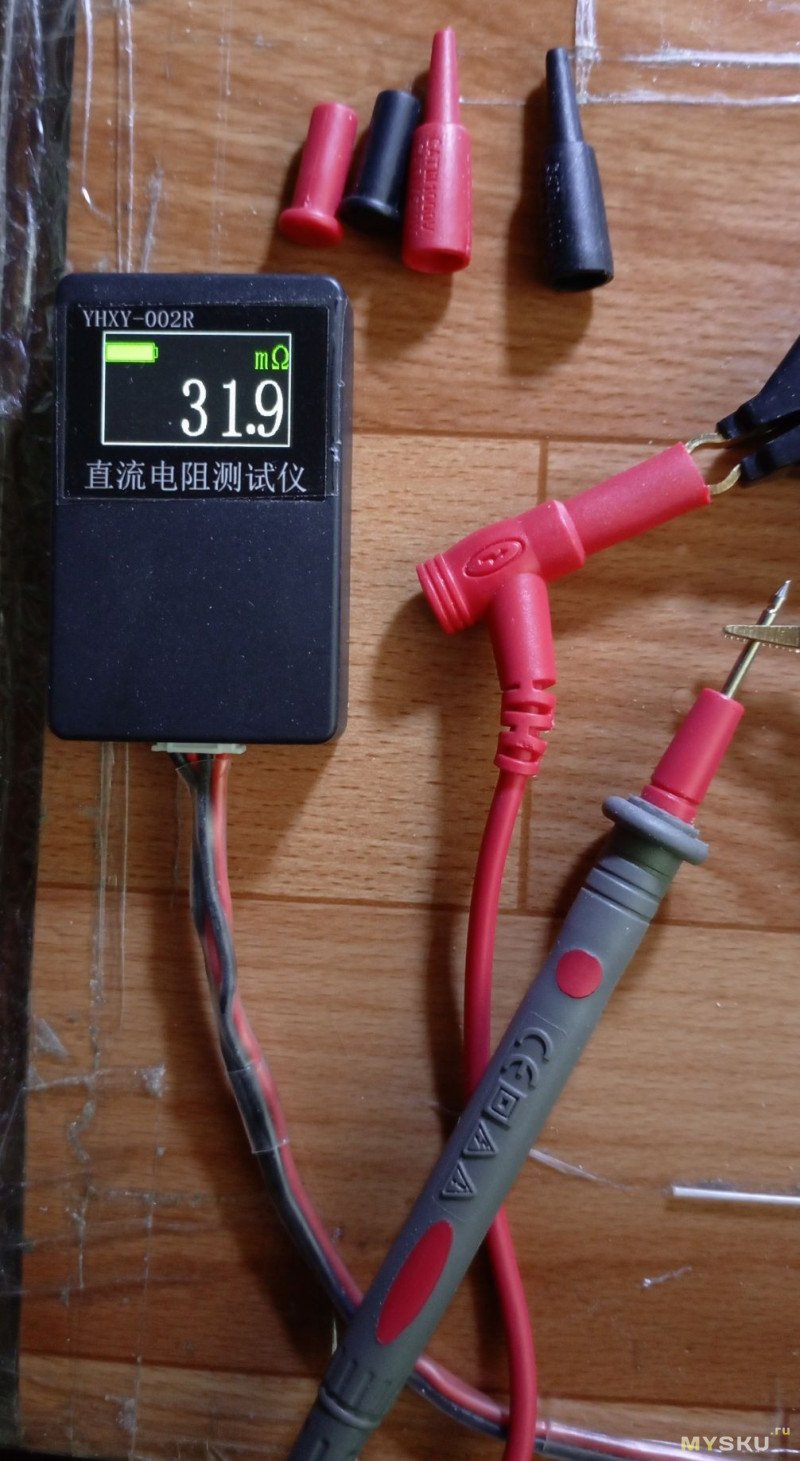

пришлось добрых полчаса потратить чтобы поймать их положение в пространстве, ну а такие измерения

ими не сделать.

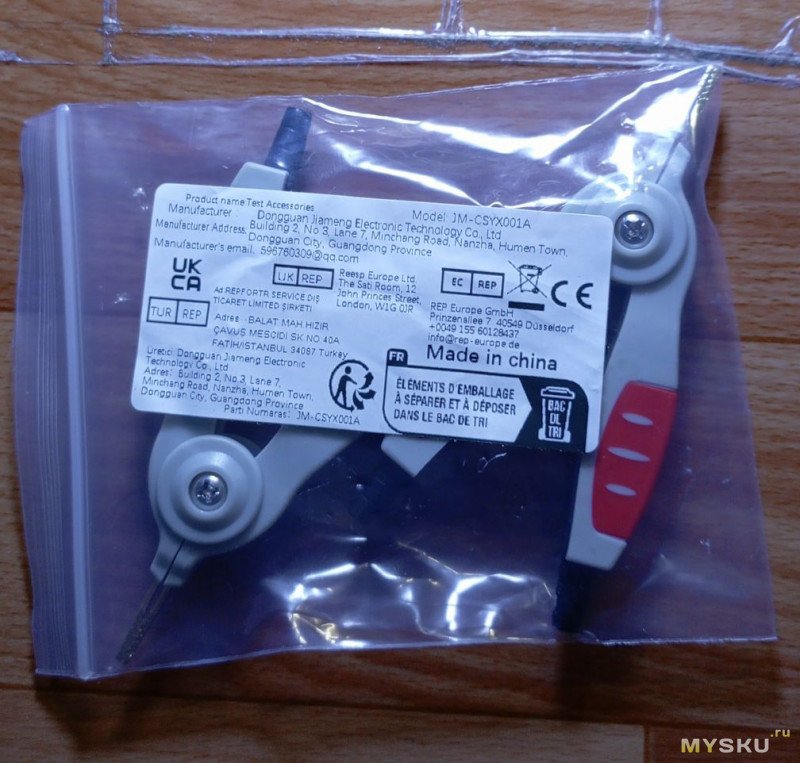

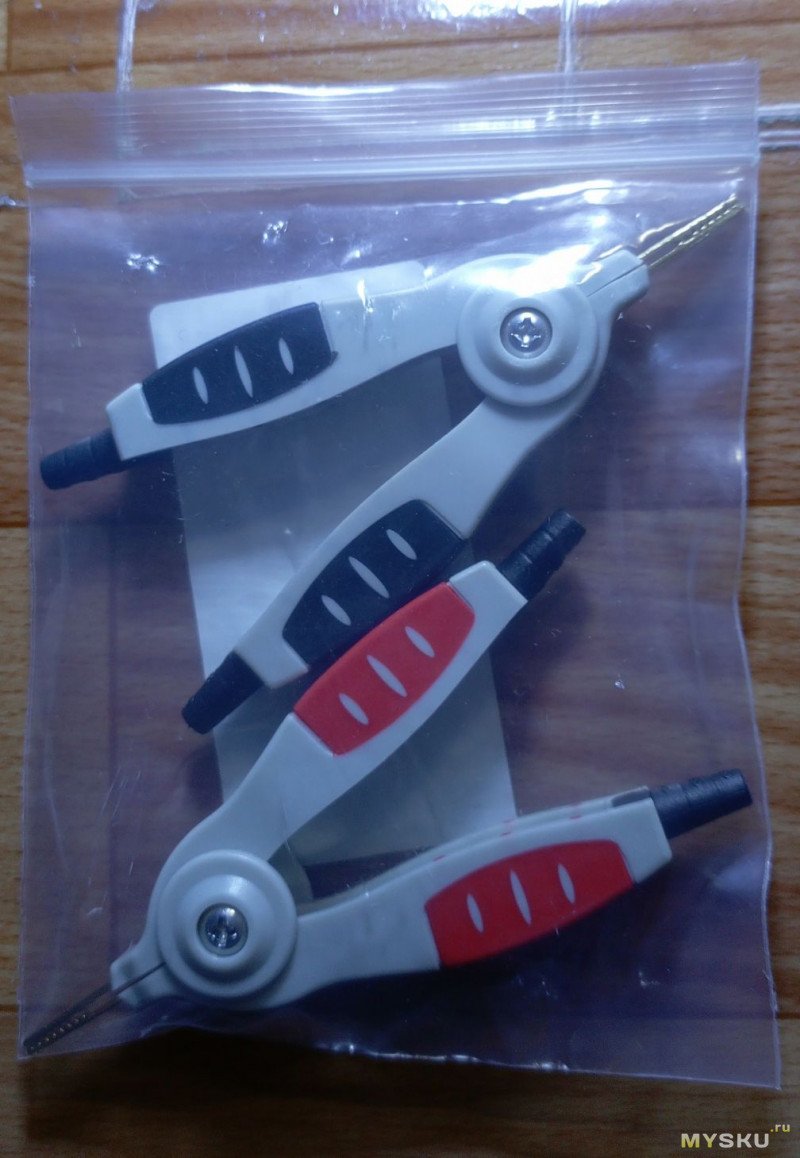

В итоге купил такие (дорогие! — от 850 руб/пара, но дешевле схожих по конструкции ETA3108 которые стоят от 1500 руб/штука) у которых пружина физически не способна замкнуть контакты между собой у прибористов:

и с ними проблем нет.

А распайка разъёма у YR-1035+ простая:

на High порт/красный крокодил идут:

1 — красный провод
2 — белый провод

на Low порт/чёрный крокодил идут:

3 — серый провод
4 — чёрный провод

Что касается таких как в заводской поставке «не разборных» крокодилов, то они не пусть с небольшой вознёй, но разбираются, а их конструктивный недостаток — пружина крепится только в одной точке из-за чего свободно поворачивается относительно неё в пространстве и в произвольный момент замыкает между собой контакты. Лично мне из последних двух пар из разных магазинов одна пришла с замкнутыми контактами. Посмотрел на просвет — в зоне фиксатора (длинный усик) пружина касается задней части контакта, а спереди легла витками на другой. Потому сделал так:

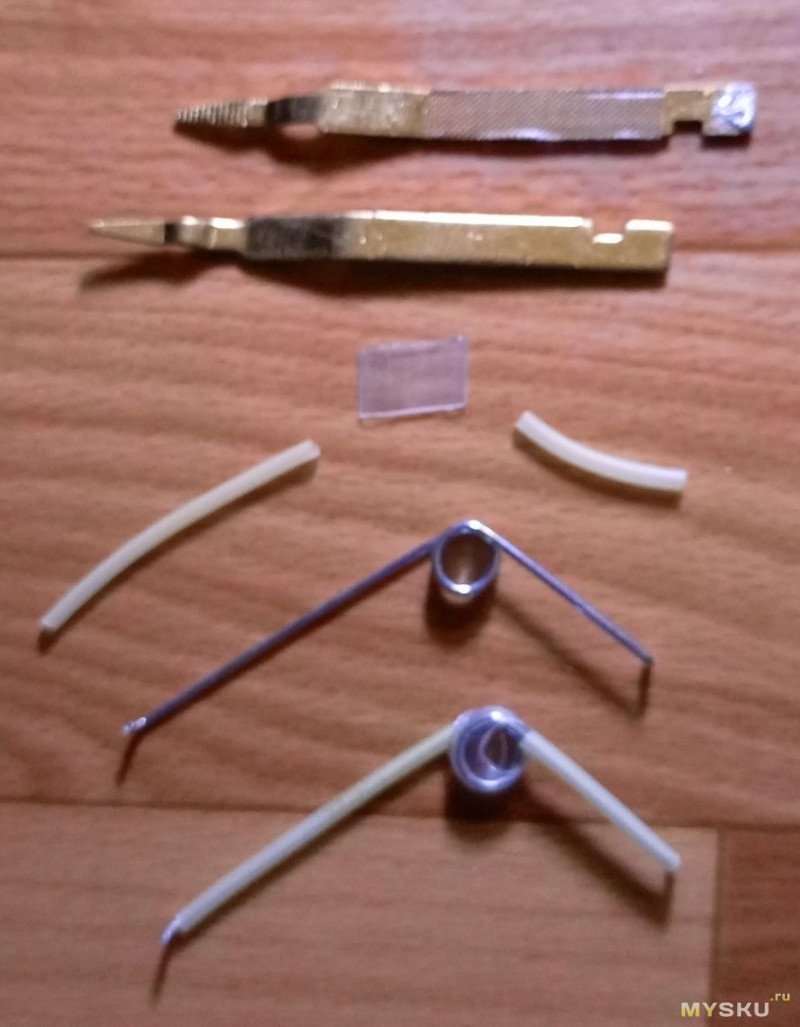

пинцетом сзади выведя длинный усик из гнезда ставим его на борт корпуса, и вынимаем короткий, после чего пружина снимается вбок. Сняв пружину поднимаем сзади и в передней части контакты и вынимаем их для пайки которую осуществляем с внешней стороны контактов. На сами пружины одеваем изоляторы полностью закрывающие витки (кольцо термоусадки диаметром 10 и шириной 8 мм) и усики пружины до поворота. После пайки собираем зажим так, чтобы длинный усик зафиксировался в своём гнезде. Изоляционные трубки толщиной 0,3 — 0,5 мм нужны чтобы предотвратить касание пружины контактов, в том числе и в зазоре между контактом и корпусом.

Да, и ещё — плоскости контактов должны плотно прилегать друг к другу иначе прибор фиксирует значительное, до долей ома контактное сопротивление.

Касаясь получается паршивый контакт. Нужно вот прям хорошенько прижимать так и эдак, чтобы сопротивление не скакало. Крокодилами лучше зажимать.

Такими крокодилами отлично замеряю батареи в сборе, хватаюсь за крайние провода или крайние ленты.
Стандартные цилиндры тестирую обычными щупами с иголками.
Или можно сделать лайфхак, но мне так измерять было неудобно

Поисковик алиэкспресс нормально находит и крокодила.

Это аллигатор Кельвина, если уж на то пошло )
