Многодиапазонная радиостанция Quansheng TK11(8)

Довольно свежая модель, обладает выходной мощностью около 10 Ватт, поддерживает двойной приём в полосе частот от 150 КГц до 1160 МГц( передача не на всех частотах) в режимах модуляции: AM, FM, SSB (LSB, USB), поддерживает работу с декодированием НОАА. Устройство имеет анализатор спектра. Диапазон частот передачи: CB диапазон (25-29.8 МГц), 6-метровый диапазон (50-54 МГц), VHF диапазон (136-174 МГц), UHF диапазон (350-490 МГц). Такая широкая полоса пропускания открывает доступ к различным типам сигналов: от авиационных и морских частот до обычных FM-радиостанций и профессиональных служебных каналов (WFM, AM, FM).

Благодаря заложенным характеристикам, TK11(8) может эффективно использоваться как в режиме обычной рации, так и в качестве многофункционального сканера радиочастот, что делает её интересным инструментом для радиолюбителей, и кто нуждается в надежной и универсальной радиосвязи. Ознакомительный обзор.

Упаковка и комплектация

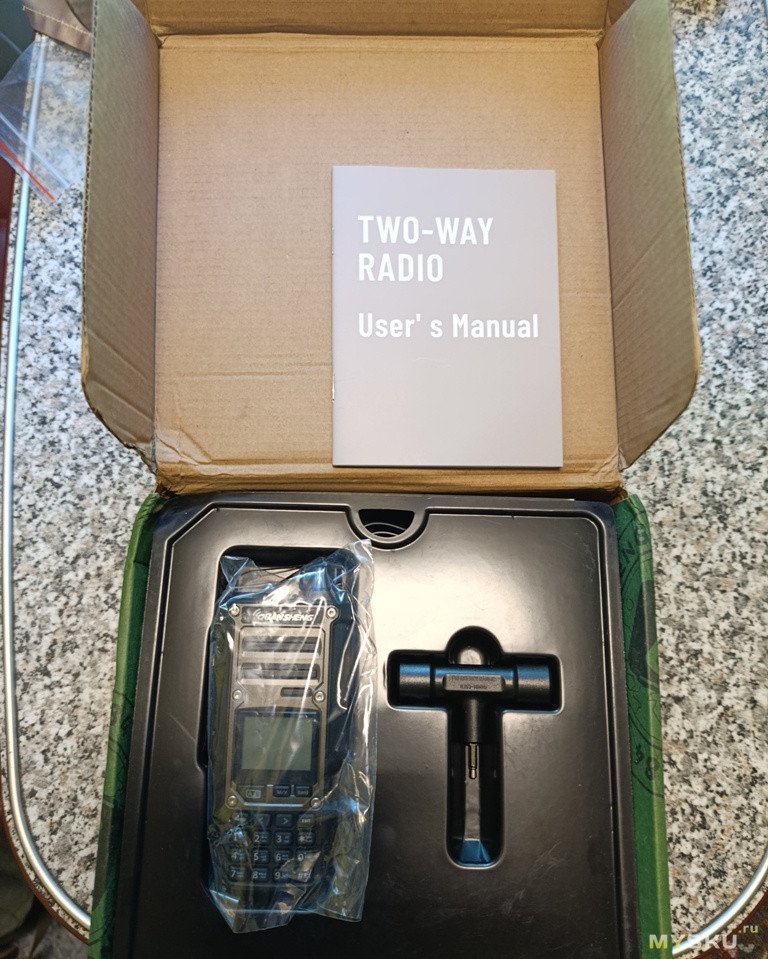

Рация поставляется в заводской коробке из плотного картона, с логотипом производителя и тех. информацией.

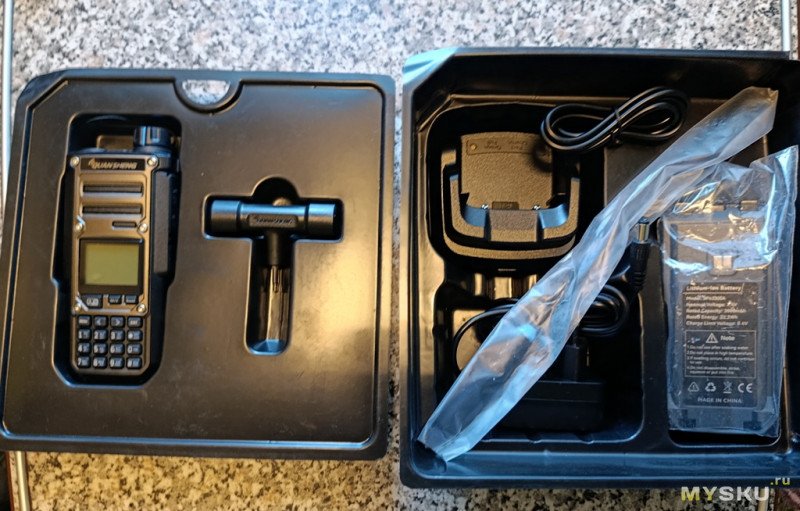

Все комплектующие расположены в ячейках на двух пластиковых подложках. При закрытой коробке ничего не брякает, все продумано уложено в небольшом объёме.

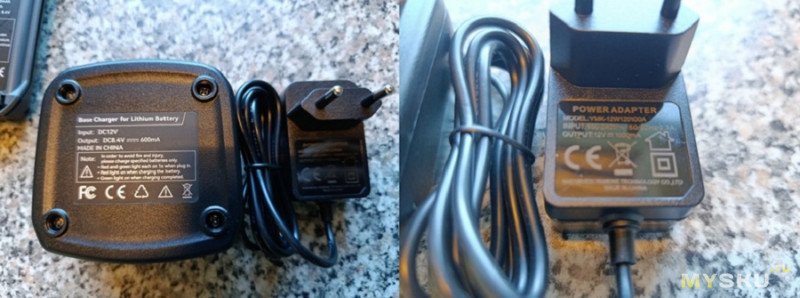

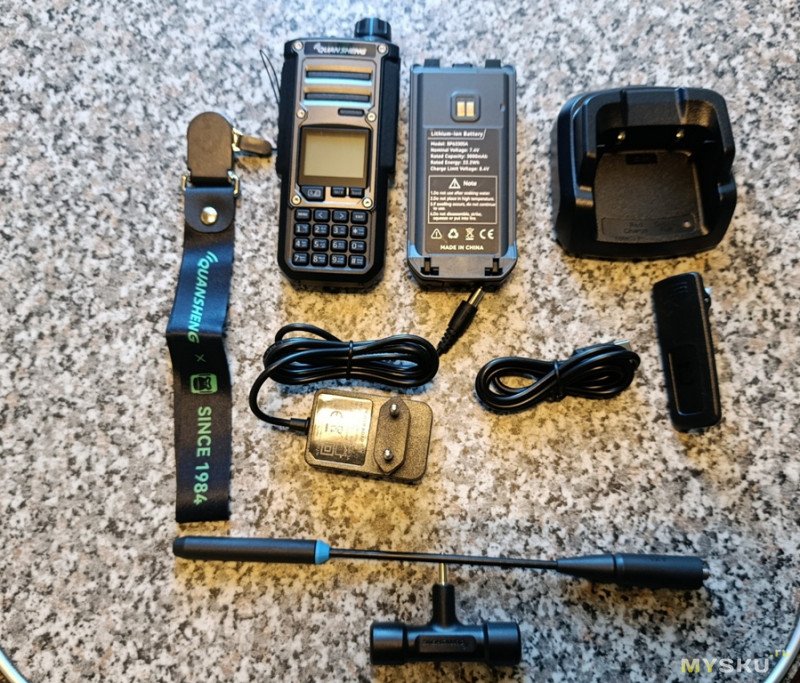

В комплект входит: батарея 3000mAh/7.4V, антенна штыревая, Т- антенна магнитная, блок питания, зарядный стакан, зарядный кабель USB-TypeC, ремешок на руку, клипса крепления. Зарядка может осуществляться двумя способами: через док-станцию или напрямую через современный порт USB Type-C, что делает использование радиостанции максимально удобным. Есть инструкция на английском.

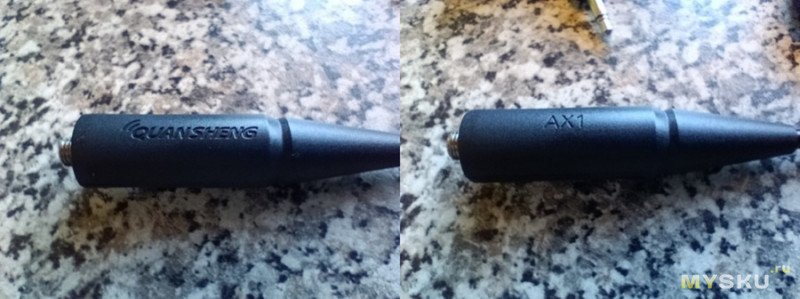

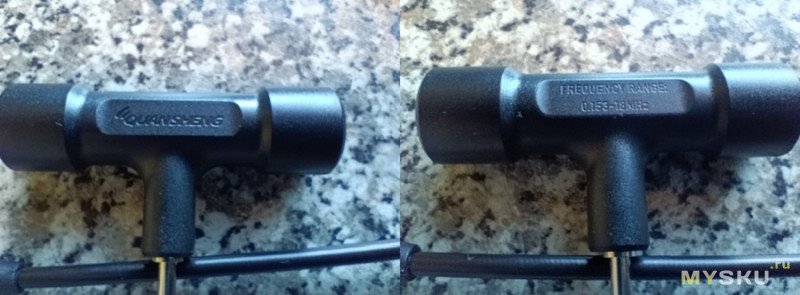

На антеннах логотип производителя, марка и частоты приема.

Инструкции

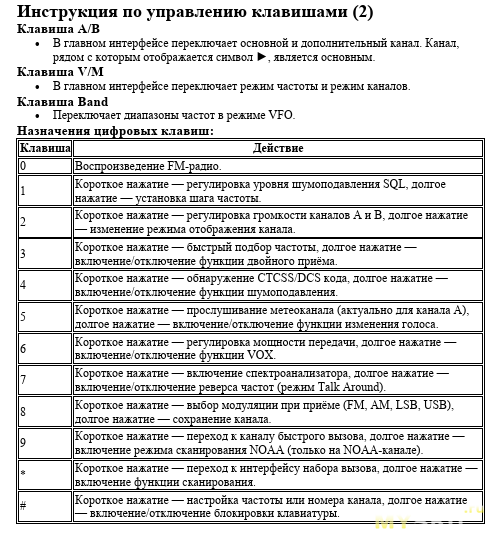

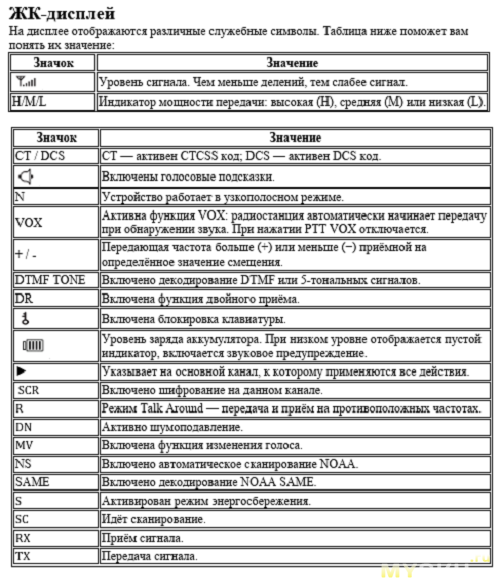

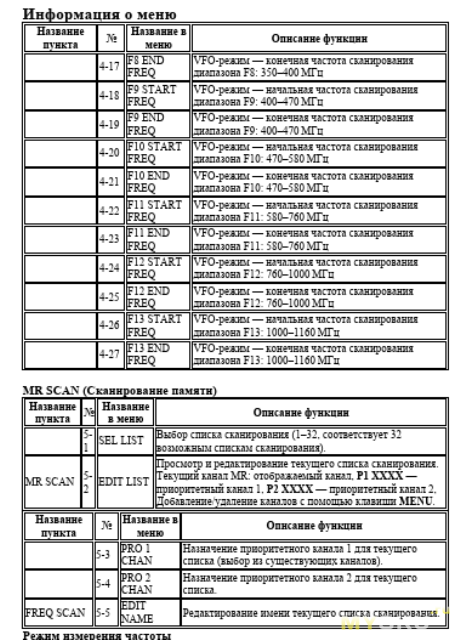

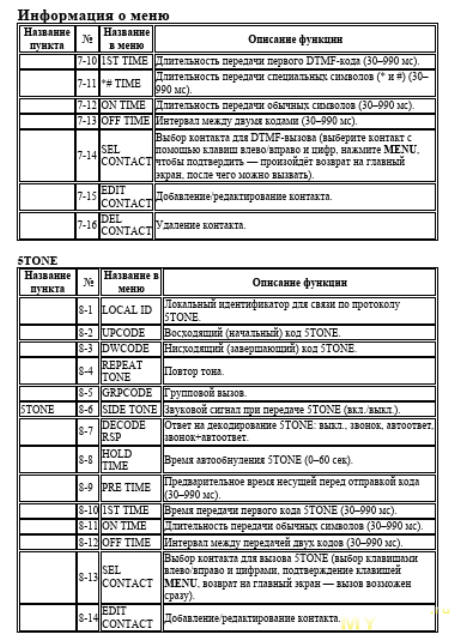

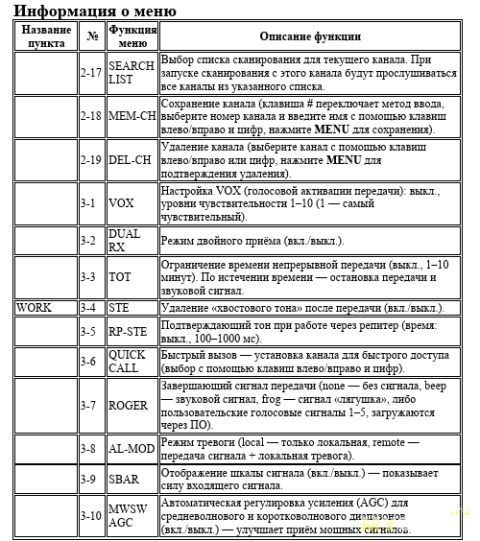

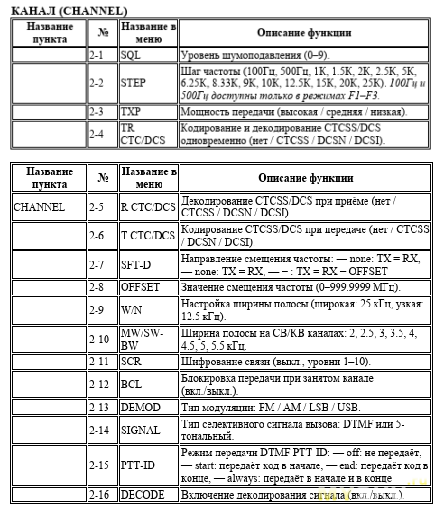

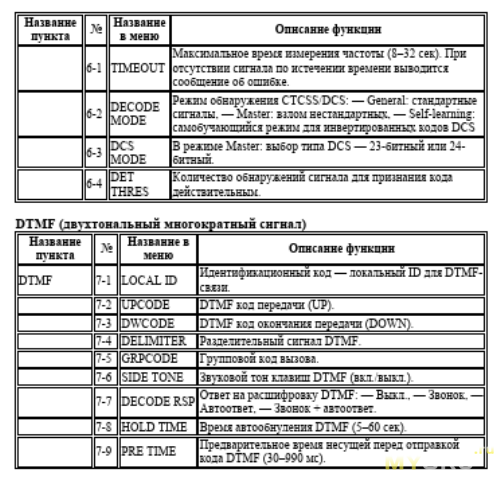

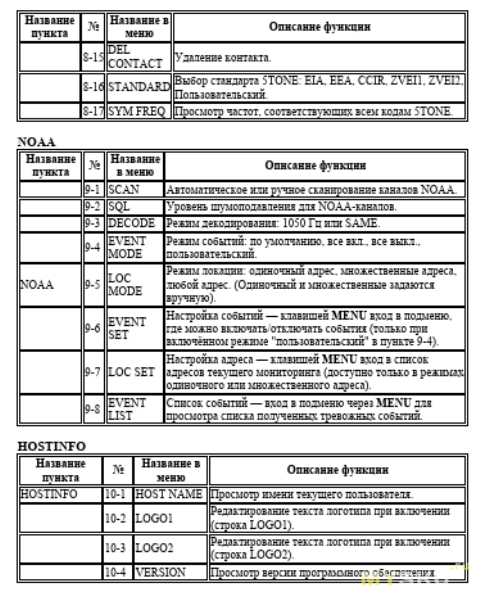

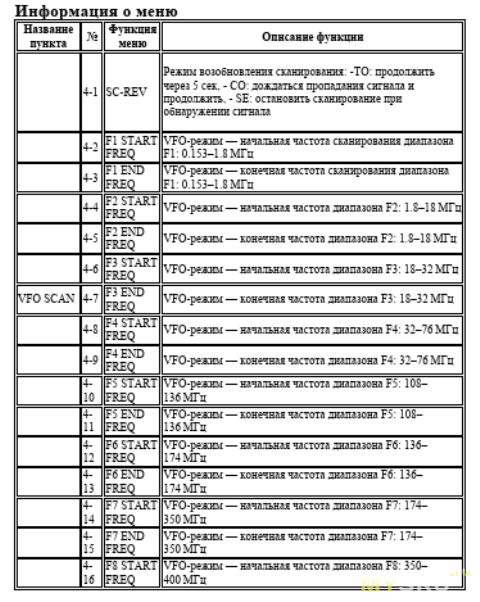

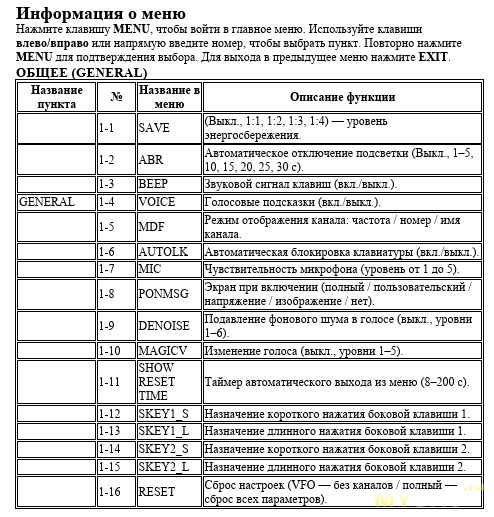

Инструкция на русском в pdf формате



Все необходимое для настройки. Алгоритм на видео в конце

Характеристики

• Количество каналов доступных для программирования :999
• Напряжение питания: 7,4 В
• Ёмкость аккумулятора :3000 мАч
• Размер: 137x59x33 мм (без антенны)
• Вес: 350 г.
• Экран: 1,44-дюймовый
• Органы управления: 19 кнопок спереди, 2 клавиши PTT и 2 клавиши быстрого доступа слева
• Рабочая температура: -20℃~60℃
• Сопротивление антенны: 50 Ом
• Стабильность частоты: ±1ppm
• Тип модуляции: FM:11KOF3E(12.5КГц), 16KOF3E(25КГц)
• Способ зарядки: Зарядное устройство/зарядка Type-C
• Характеристики передающей части:
• Диапазон частот передачи:25-29.8 МГц, 50-54 МГц, 136-174 МГц, 350-490 МГц
• Максимальная мощность: 10 Вт
• Ток потребления: ≤2,5 А
• Максимальная девиация частоты: ≤5 кГц(25 кГц), ≤2,5 кГц(12,5 кГц),
• Гармонические искажения: ≤5%
• Чувствительность: ≤7,5 мкВт
• Мощность смежного канала: 70 дБ(25 кГц), 60 дБ(12,5 кГц)
• Остаточная модуляция: 40 дБ
• Характеристики приёмной части:
• Полоса частот приёма: 0,15-1160 МГц
• Эталонная чувствительность FM: -121дБм
• Эталонная чувствительность WFM: -121дБм
• Эталонная чувствительность AM: -121дБм
• Мощность динамика: ≥0,5 Вт
• Искажение (менее): ≤10%

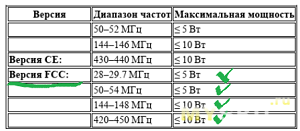

Мощность по частотам из инструкции. По обзорам радиолюбителей профессионалов СВ -4Вт, остальные полосы 6-7-8 Вт.

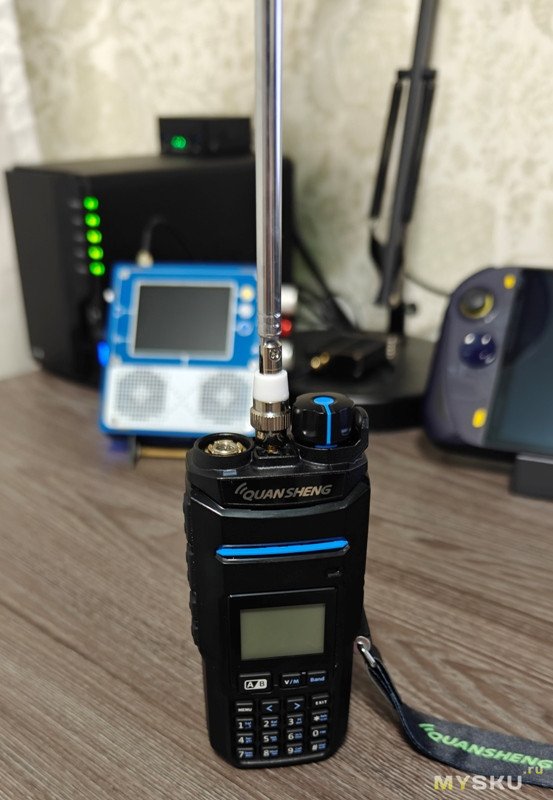

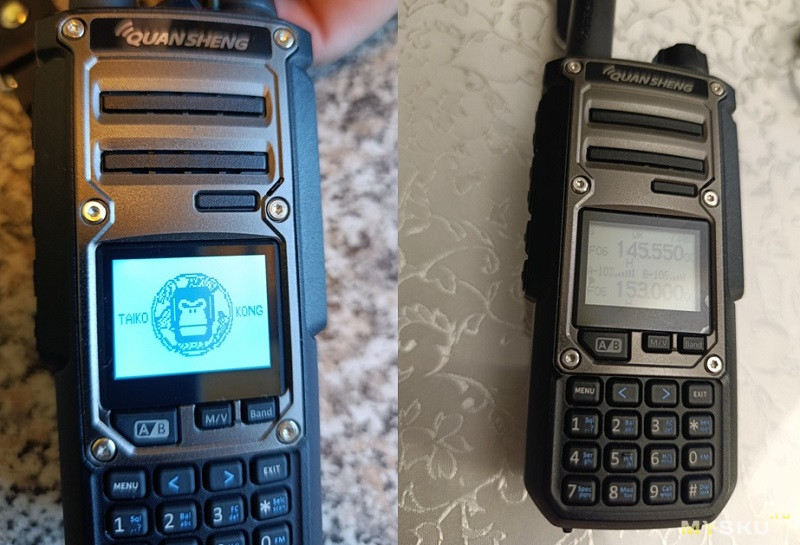

Компактный и эргономичный дизайн радиостанции делает её удобной в использовании. Габариты устройства составляют 137x59x33 мм(без антенны) при весе 350 грамм. Информативный монохромный 1.44-дюймовый дисплей(хорошо читаемый при любом освещении) обеспечивает удобный доступ ко всем необходимым настройкам и параметрам. При первом запуске на экране высвечивается лого производителя в виде «Кин Конга», а точнее ..«мы используем название Taiko Kong, потому что на китайском языке мы называем его 太空大金刚 (космический конг), международный космонавт называется астронавтом, китайский астронавт называется Taikonaut, мы стали использовать слово taiko (Taiko Kong), чтобы дать нашей серии TK11 название, которое представляет Китай и упрощает регистрацию товарного знака».... Это цитата от китов.
Понятное управление реализовано через 19 кнопок на передней панели, две клавиши PTT — по одной на каждый канал и две дополнительные кнопки быстрого доступа на боковой стороне. С правой стороны разъем, с силиконовой заглушкой, под гарнитуру и кабель прошивки.

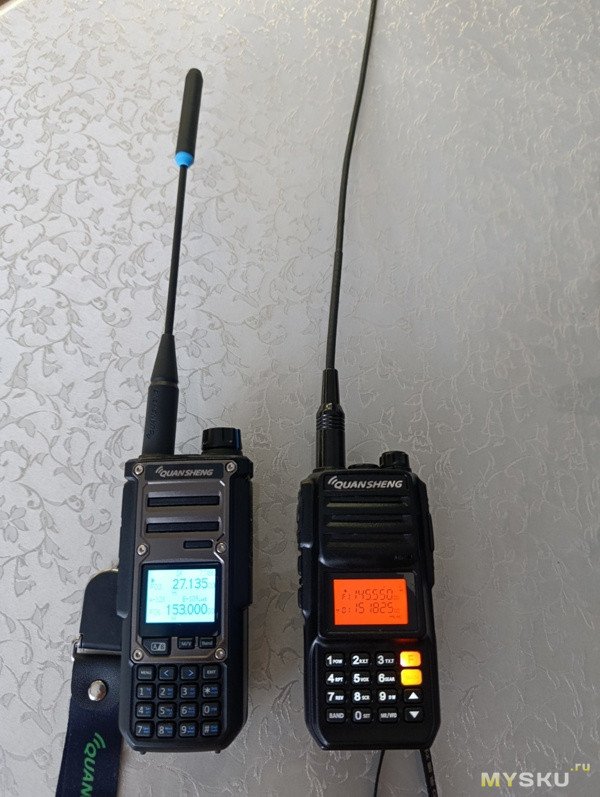

Вид в сравнении с «Квашой» TG-UV2+

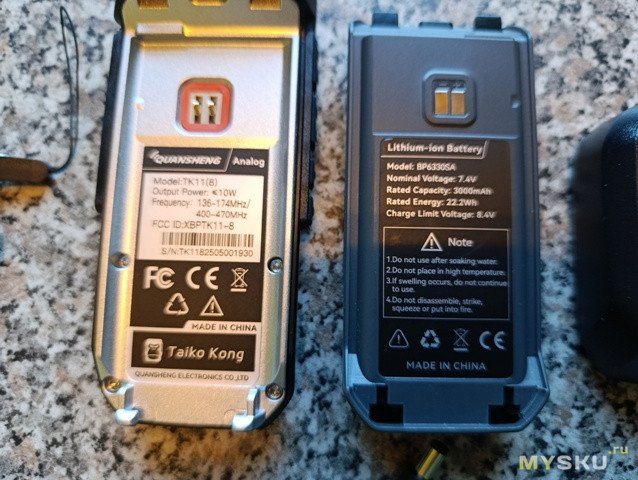

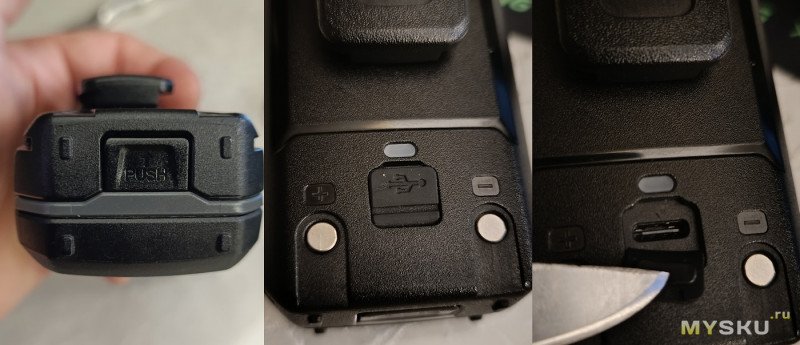

Кнопка отсоединения батареи находится на ней, снизу. На самой батарее расположены разъем зарядки для кабеля TypeC с индикатором и контакты под зарядный башмак.


В условиях плотной городской застройки производитель рации обещает стабильную связь на расстоянии 1-3 километра, в лесных массивах до 5-7 километров, что подтвердилось при пользовании, но с расстояниями немного в меньшую величину 1-2 и 4-5 км. При работе на открытой местности или с возвышенности, в условиях прямой видимости, дальность связи может достигать 10-20 километров. Важно знать, что фактическая дальность связи – это переменная величина, которая зависит от множества факторов. На качество связи влияет высота установки антенн, наличие прямой видимости между станциями и характер окружающей местности.
Радиостанция TK11(8) имеет емкий съемный литий-ионный аккумулятор с характеристиками 7.4 В /3000 мАч. Такая конфигурация позволяет устройству работать долгое время и при максимальной нагрузке 10-ваттного передатчика, что важно при интенсивном использовании.
Ключевые особенности радиостанции TK11(8):
— две независимые кнопки PTT, расположенные на левой боковой панели устройства друг под другом. Это не дублирующие элементы управления, а продуманная функция управления, расширяющая удобство управления.
— сканирование спектра частот (коротко кнопка 7, потом изменение параметров кнопками 1/2/3/4)
— секретное меню 11, для знатоков, с редактированием и открытием функционала.
Изготовитель программно внес возможность изменения голоса оператора — голос ребёнка/инопланетянина и т.д, настроить которые можно через меню. Опция интересная, но зачем?
Меня интересовал так же СВ диапазон когда езжу по трассе. Из коробки не пошло, прием идет слабый и с постоянными шумами, шумодав программно отключен на СВ. Прослушать дальнобойщиков можно, как и радиостанции, а вот связаться с дальнобоем не получится т.к. они обычно работают амплитудной модуляцией (АМ), а ТК-118 может передавать на этом диапазоне только ЧМ. Если дальнобойщик переключится в режим частотной модуляции, то связь с ним вполне возможна. Для работы на этом диапазоне на передачу нужна соответствующая «телескопная» антенна на 3.5 мм jack, штатная антенна для этого не годится. Вот фото с 4PDA с врезанным разъёмом вместо фонарика и телескопной антенной, там есть тема по этой рации.


Я этой рацией пользуюсь в основном на работе, на жд частотах. ПРС частота работает только на прием. Сканер, впрочем, как и спектр, в данной модели рации недоработан. За то на приём и передачу радейка работает отлично со сторонними антеннами 1 и 2 и приемлемо со штатной. Потенциал данной модели рации большой, а вот прошивка сырая и антенны из коробки не очень. Работает файловая поддержка по этой ссылке.

Выводы

— Дополнительный функционал станции позволяет прослушивать авиа, спутниковые антенны и речные частоты
— Quansheng TK11(8) — это особая любительская радиостанция CB,VHF,UHF диапазонов, с двумя независимыми выборниками, работающая в FM-модуляции, две микросхемы BEKEN на материнской плате, и это значит, что приемники разделены не логически, как на К5, а полноценно!
— Дополнительная антенна позволяет прослушивать радиовещание в диапазоне АМ на средних и постоянных волнах, а также радиолюбителей в режиме SSB, со сторонней антенной.
— На станции есть спектр, есть обычный сканер, есть сканер с выбором субтонов.
— Батарея на станции весьма емкая, тяжёлая и честная.
На QUANSHENG TK11(8) можно работать на любительском FM, выдает честные 4Вт. В АМ не предусмотрен шумодав и вам будет некомфортно без шумодава. Слушать без шумодава на 15 канале с дальнобойщиками комфортно не возможно. Думаю, что в обновленной версии прошивки производитель исправит это упущение, ведь на авиа частотах в AM включен шумодав и он работает отлично. На CB же шумодав на АМ не включили.

С купоном BGRUCPTK11 цена на модель ТК-118 $59.99, на модель ТК-115 $54.99

Видео обзоры с настройкой и пробой функций есть. Я знакомился с функционалом по этому видео, спасибо автору.
