MPPT-тестер солнечных панелей TOOLTOP ET275. Поддержка измерений панелей до 2кВт. Плюс мультиметр

В продолжение рассказа об автономном питании. Не запланированный прибор. Но я очень рад, что есть возможность рассказать о нём.

Штука довольно нишевая и, скорее всего мало, кому нужная. Тем не менее, муська это как раз то место, где можно найти такие вот редкие приборы. Суть гаджета указана в названии топика.

Лёгкое измерительное чтиво ©

Структура обзора
Характеристики — Упаковка и комплект — Внешний вид — Меню — Применение (теория) — Выводы

Количество знаков: ~ 7 800
Время чтения: ~ 4-5 минут

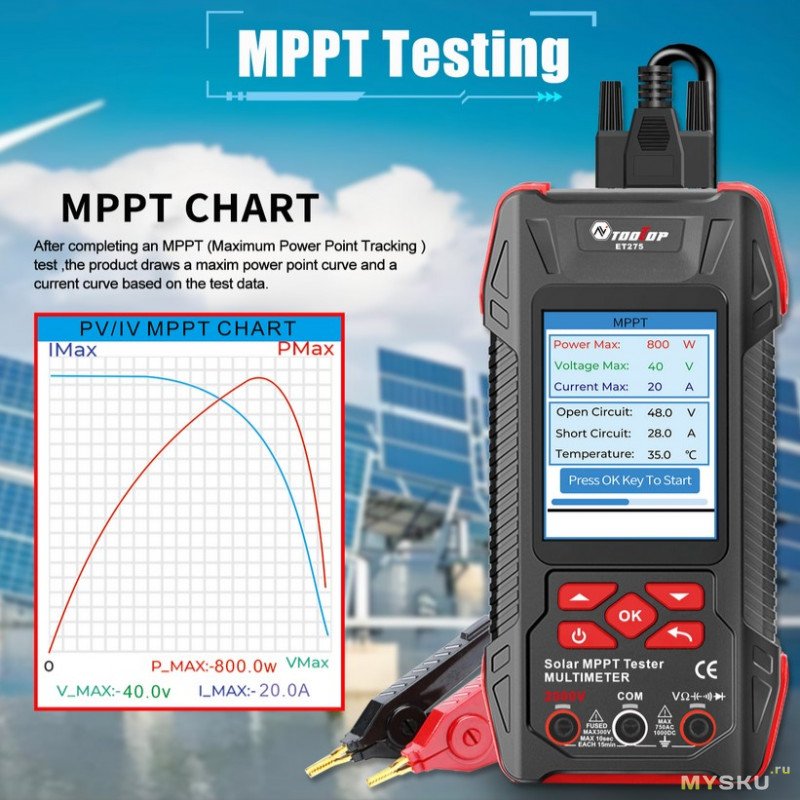

Вместо пролога. У солнечных панелей как источника электроэнергии есть одна особенность — напряжение и ток у них не линейны (т.е. это не стандартные 12В, 24В итд. или 2А-4А). Поведение панели описывается вольт-амперной характеристикой (ВАХ). Среди параметров панели указывают: Voc напряжение холостого хода (при этом ток = 0), Isc ток короткого замыкания (напряжение = 0), Pmax — точка максимальной мощности, при этом Vmp / Imp это напряжение и ток в этой точке. В чём проблема? Обычным мультиметром можно измерить Voc и Isc, но Pmax напрямую нельзя. Что делает специальный тестер? MPPT-тестер искусственно нагружает панель и плавно изменяя нагрузку от почти холостого хода до почти КЗ (т.е. максимального тока) снимает сотни/тысячи точек. Из этих данных тестер строит ВАХ панели и считает мощность P = V × I для каждой точки. Далее находит максимум (Pmax) и показывает реальные параметры при текущем солнце (идеальные для снятия максимальной мощности).

Характеристики

Модель: AV TOOLTOP ET275 (ЕТ273 такая же, но без мультиметра)
Solar MPPT Tester Multimeter Power Measurement 90V Solar Voltage 40A Current Testing Device
MPPT-тестер солнечных панелей + цифровой мультиметр

Параметры тестера солнечных панелей (пределы измерений)
⚡ Напряжение панели: 3–90 V DC (±1.5% + 5)
⚡ Ток панели: 0–40 A (±1.5% + 5)
⚡ MPPT-мощность: 0–2000 W (±1% + 5)

Количество точек выборки: 1000
Кривые: напряжение, ток, мощность (разных цветов, скриншоты не делает)

Дисплей: 3.2", цветной, 240×320
Память измерений: до 100 записей
Рабочая температура: 0–40 °C
Интерфейс: DB9

Защиты: от  превышения по напряжению, току, от переполюсовки, от перегрева

⚡ Аккумулятор: встроенный Li-ion 1500 мА·ч

Мультиметр (только модель ET275)
Отсчёты: 60 000

High Voltage modes:
DCV до 2000 V (±0.8% + 0.8)
ACV до 2000 V (±1.5% + 0.5)
*выше 300 V не более 10 секунд раз в 15 минут

DCV: 600 mV – 1000 V (±0.5% + 0.3)
ACV: 600 mV – 750 V (±0.8% + 0.5)
Сопротивление: 600 Ω – 60 MΩ (±1% + 0.6)
Ёмкость: 6 nF – 60 mF (±2% + 0.6)
Частота: 6 Hz – 6 MHz (±1% + 0.1)
Прозвонка (<10 Ω)
Диод-тест

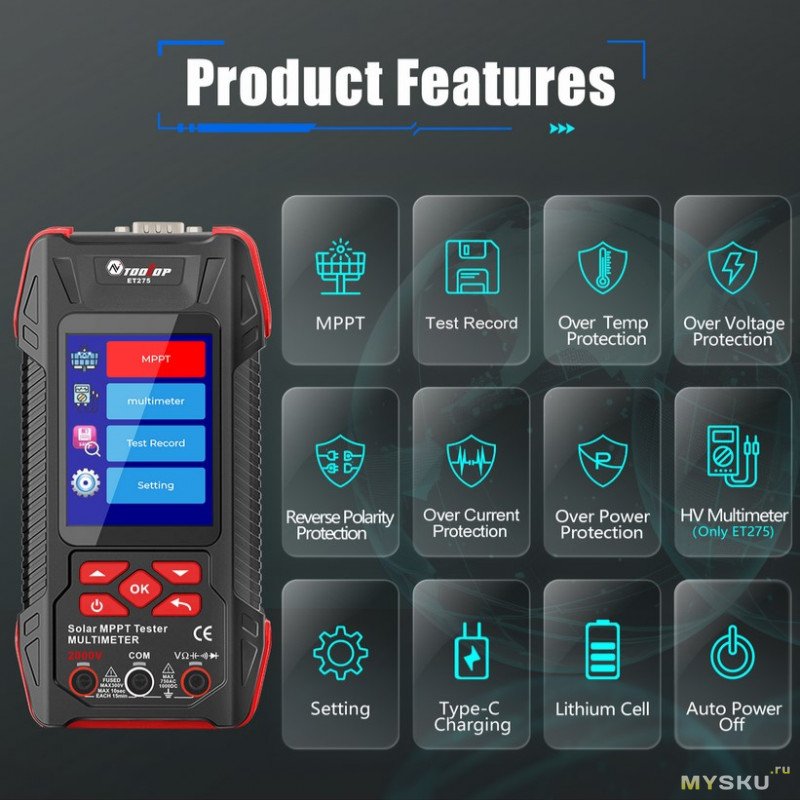

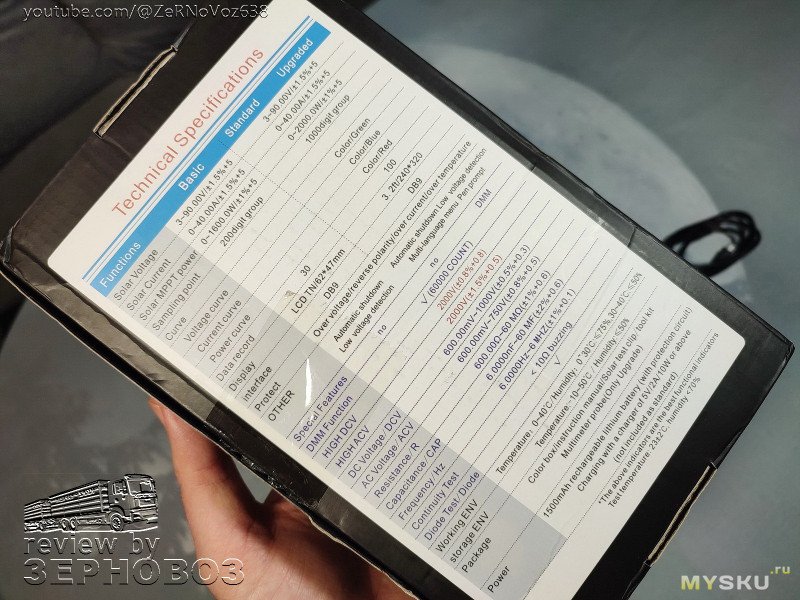

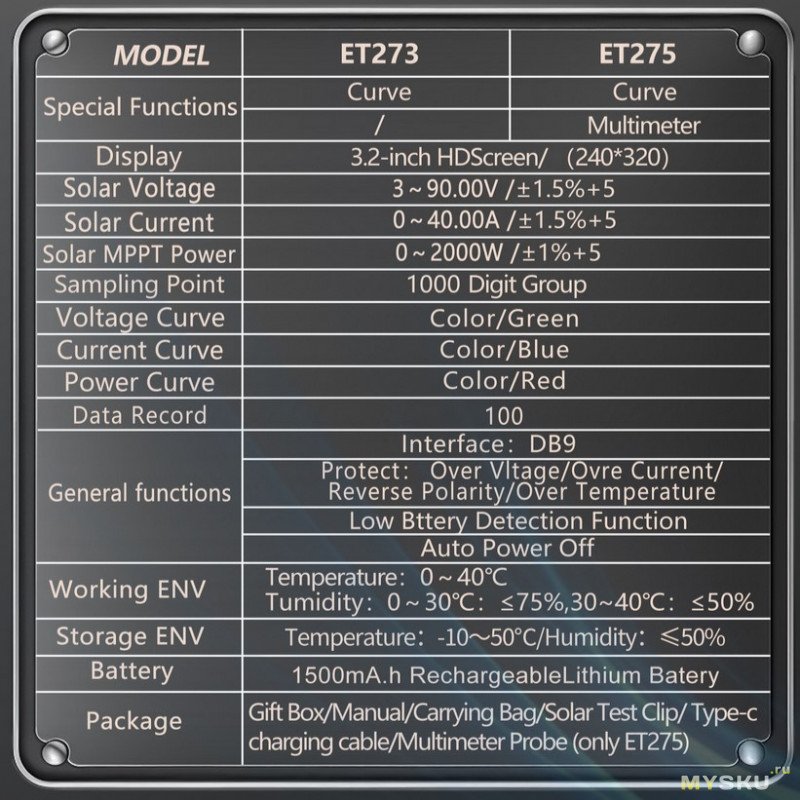

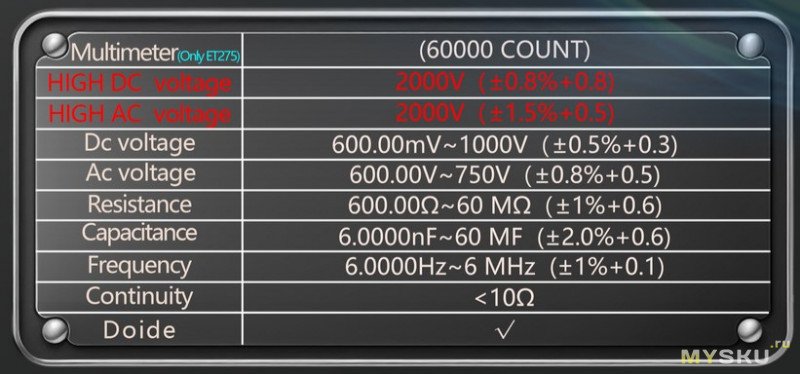

таблица параметров

Упаковка и комплект

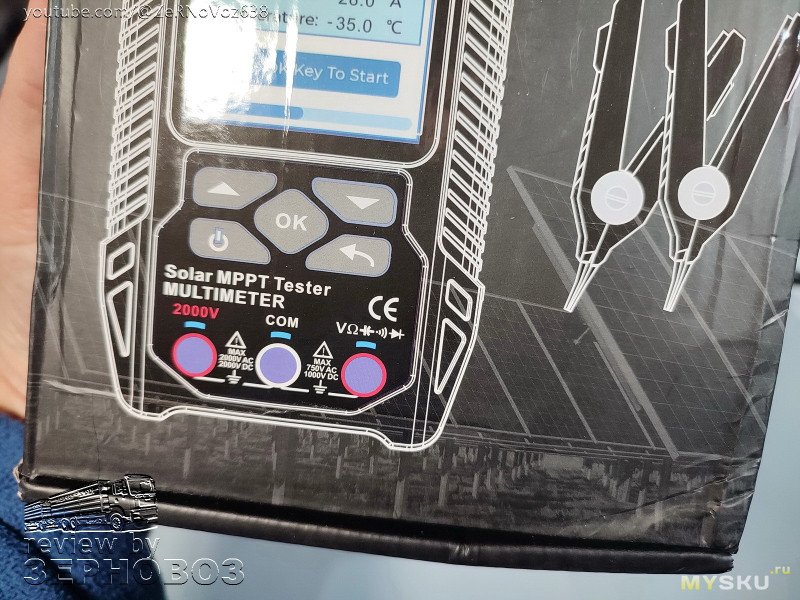

Упаковка простая и утилитарная без попыток выглядеть премиально. Обычная картонная коробка с базовой полиграфией. Свою задачу выполняет: прибор доехал целым, экран и корпус не пострадали.

Плюс сам прибор защищён комплектным кейсом.

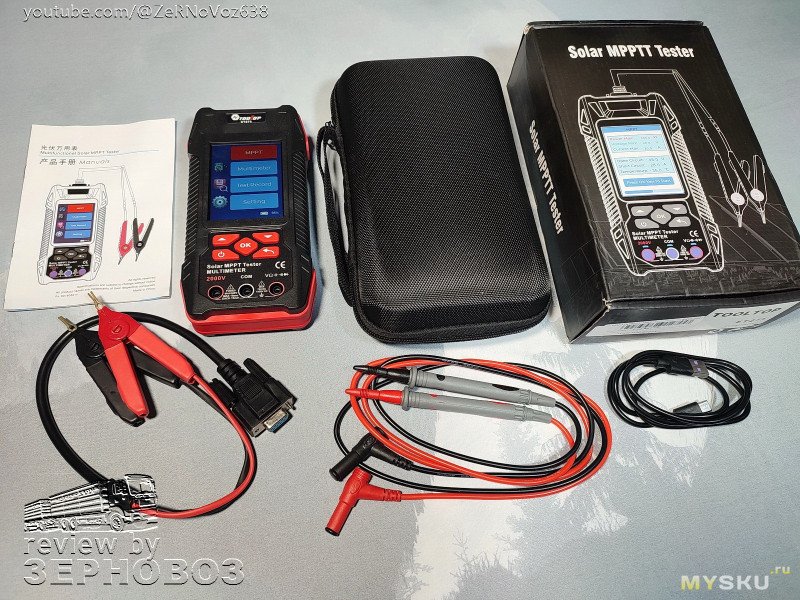

В комплекте:
✔ MPPT-тестер TOOLTOP ET275

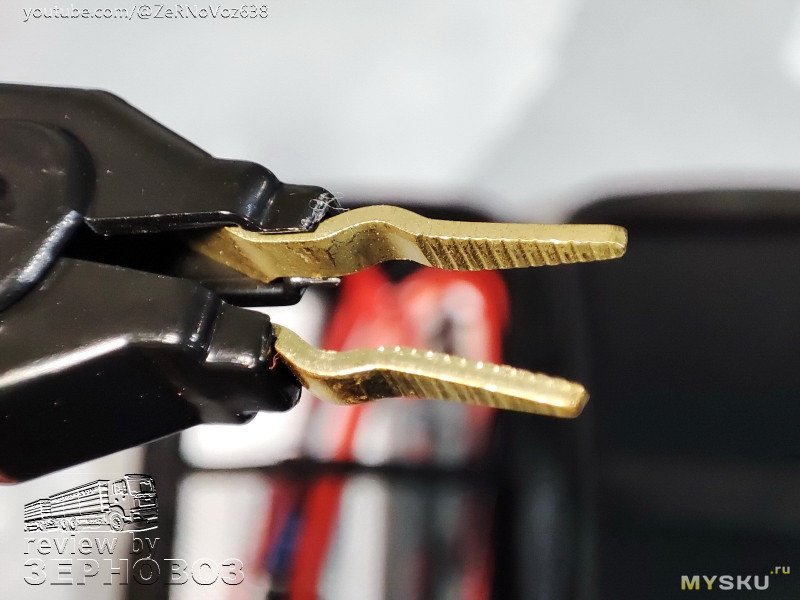

✔ Кабель для тестирования солнечных панелей MC4-клипсы
✔ Щупы мультиметра (только у версии ET275)
✔ USB-кабель для зарядки
✔ Инструкция
✔ Жёсткий чехол

Комплект самодостаточный для работы.

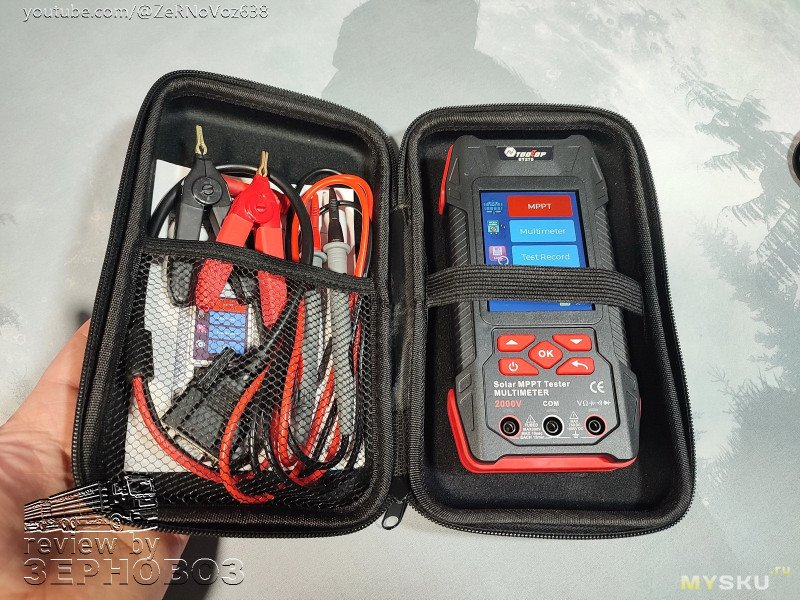

кейс и комплект. Замечание — сам тестер лучше хранить экраном вниз (чтоб не царапали щупы).

Внешний вид

ET275 выглядит как специализированный измерительный прибор. Красный цвет напоминает о солнышке. Умеренно массивный, уверенно лежит в руке, есть прорезиненные вставки.

Форм-фактор ближе к стандартному мультиметру, но с заметно большим экраном и в чуть больше корпусе.

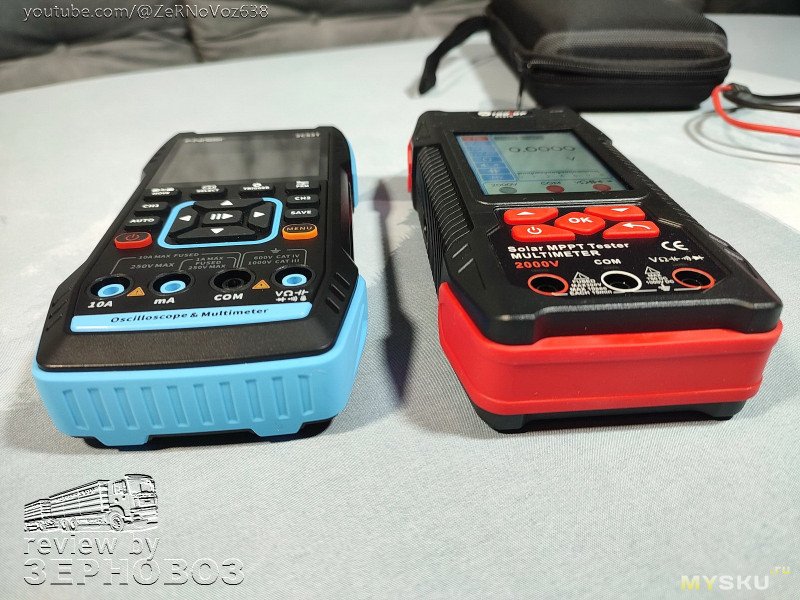

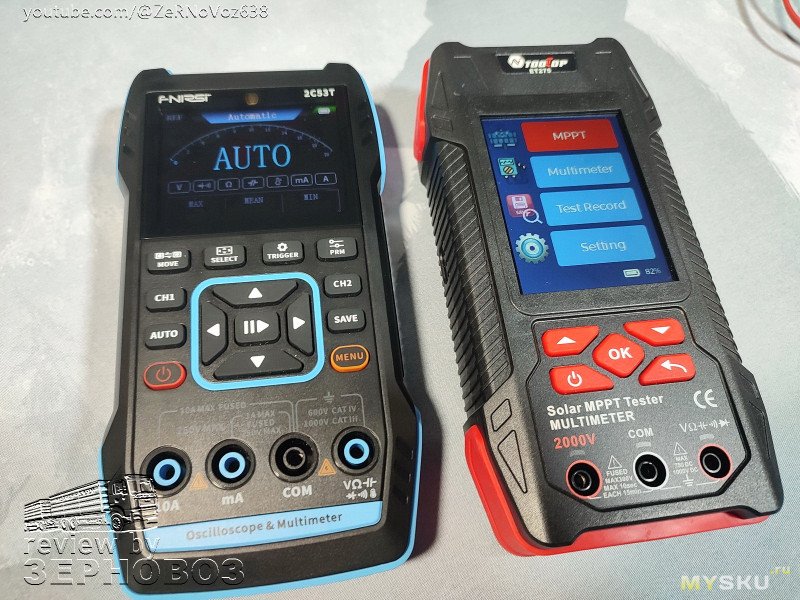

для сравнения рядом с Fnirsi 2C53T (который также не особо мелкий)

дизайнеры мигрируют между цехами

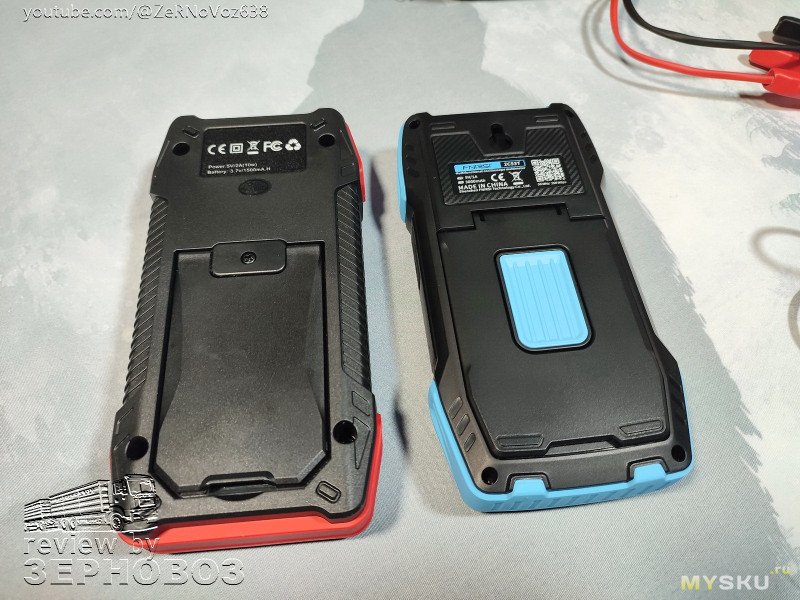

вид со спины

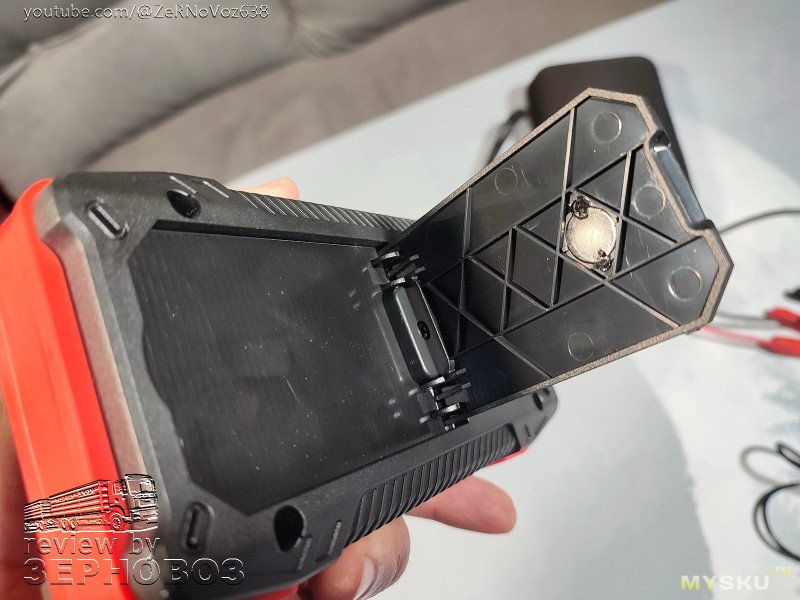

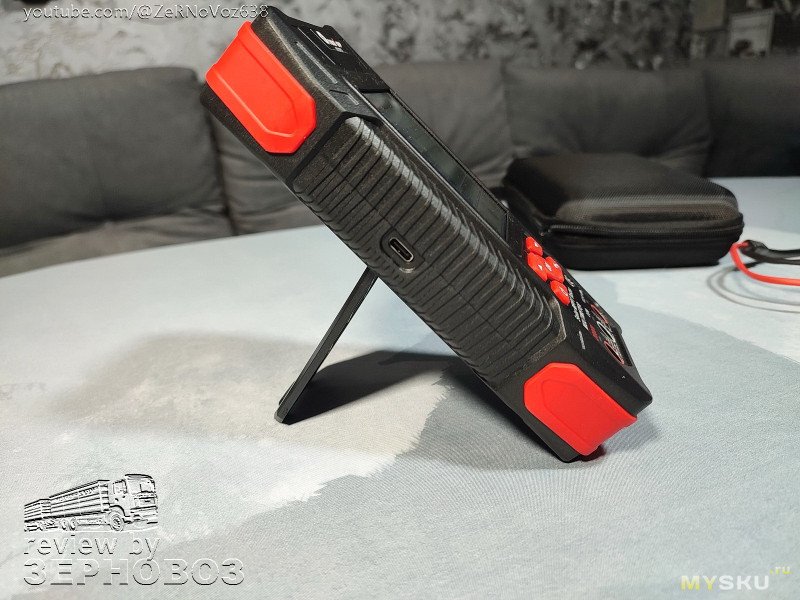

откидная ножка, есть магнит для фиксации

прибор больше для полевых работ, но можно ставить на каких-то поверхностях, ножка не хлипкая

кабель DB9 для тестирования солнечных панелей

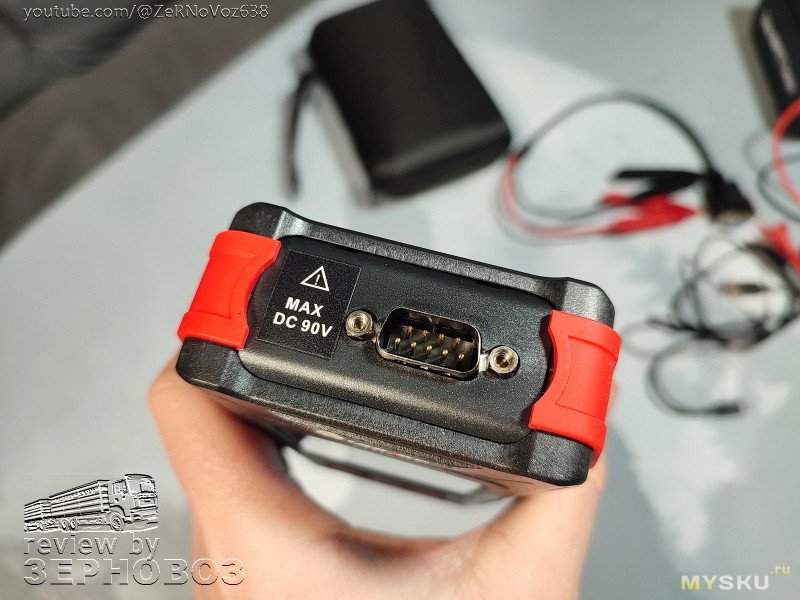

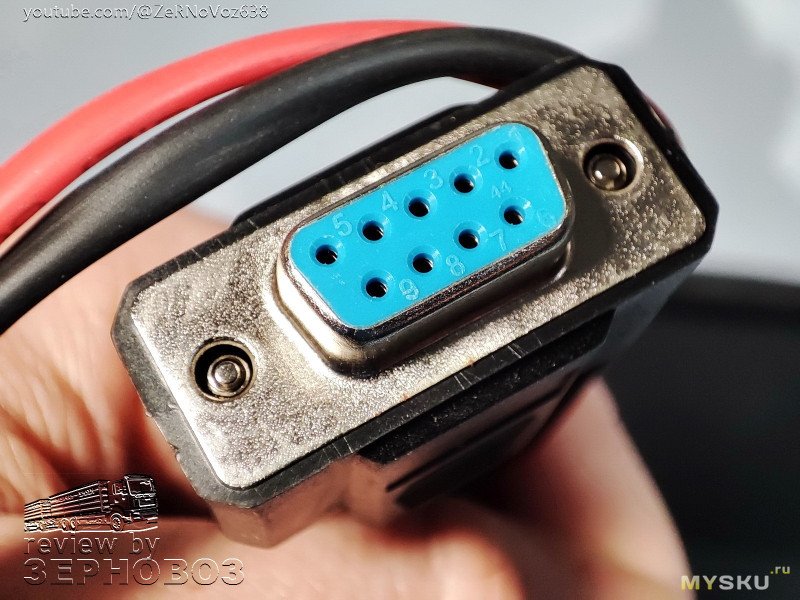

порт подключения, сильно торчит и можно было бы утопить ещё на 5-7мм

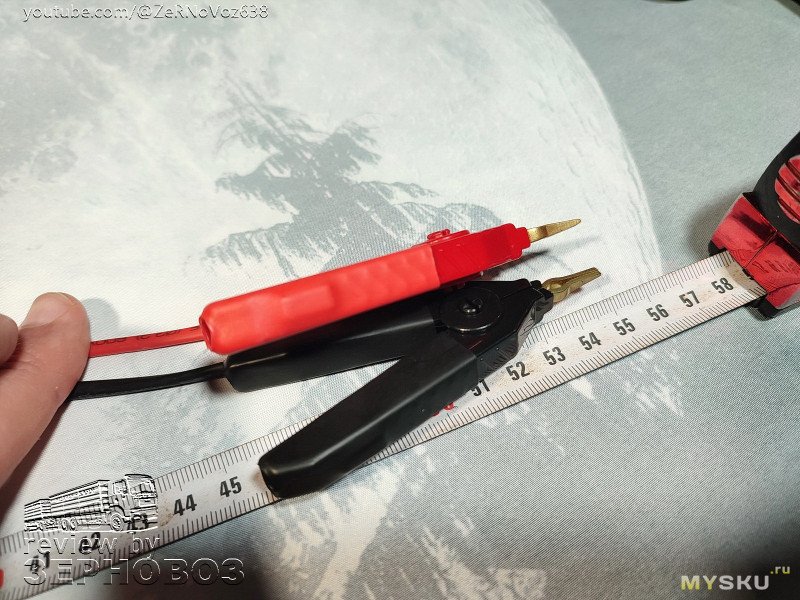

общая длина около 55см, длина щупов около 25см (но учитывайте, что размах чуть меньше чем 50см)

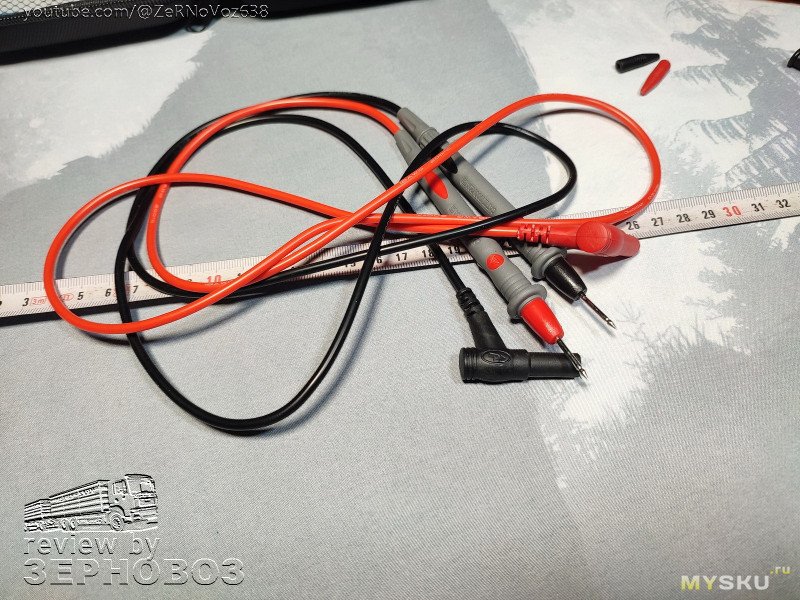

щупы мультиметра

неожиданно

кабель для зарядки

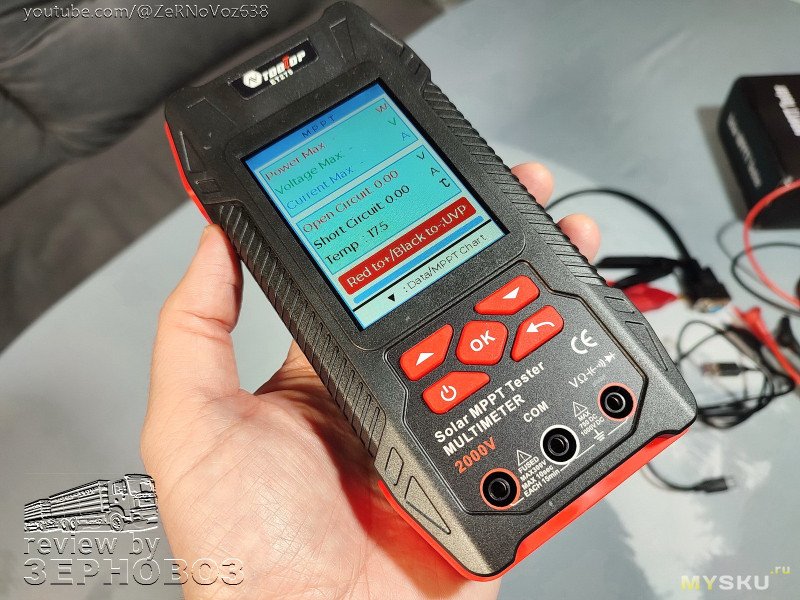

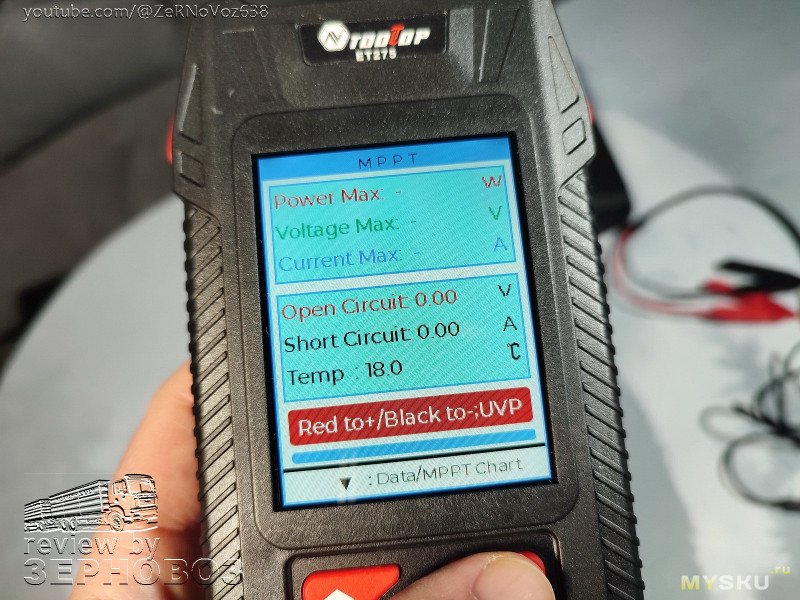

экран в режиме тестирования солнечных панелей (верхняя часть это результат замера, а нижняя часть — текущее значение)

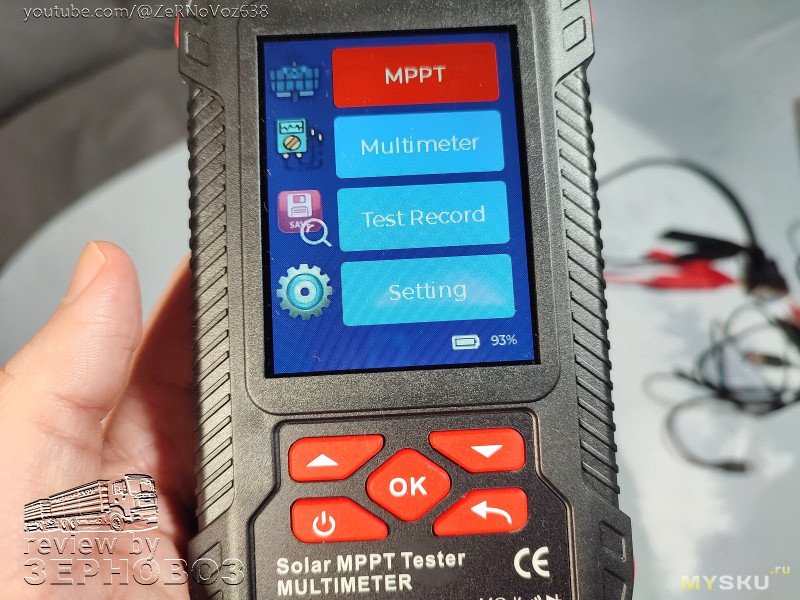

Меню

Здесь всё максимально просто. Тем более оно нужно прям единицам.

1. MPPT
2. Мультиметр
3. Память (записи)
4. Настройки

Подпунктов мало (или можно сказать что почти нет). Поэтому изучать точно ничего не нужно. Всё предельно просто.

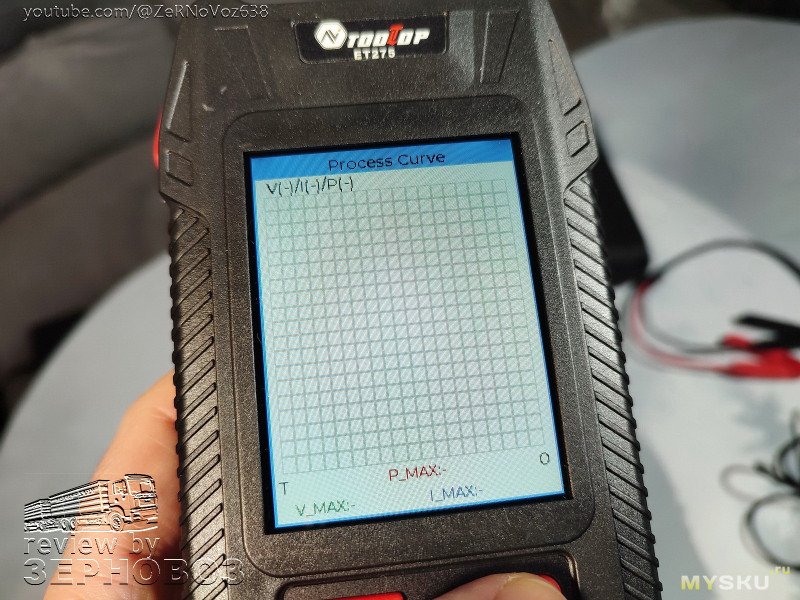

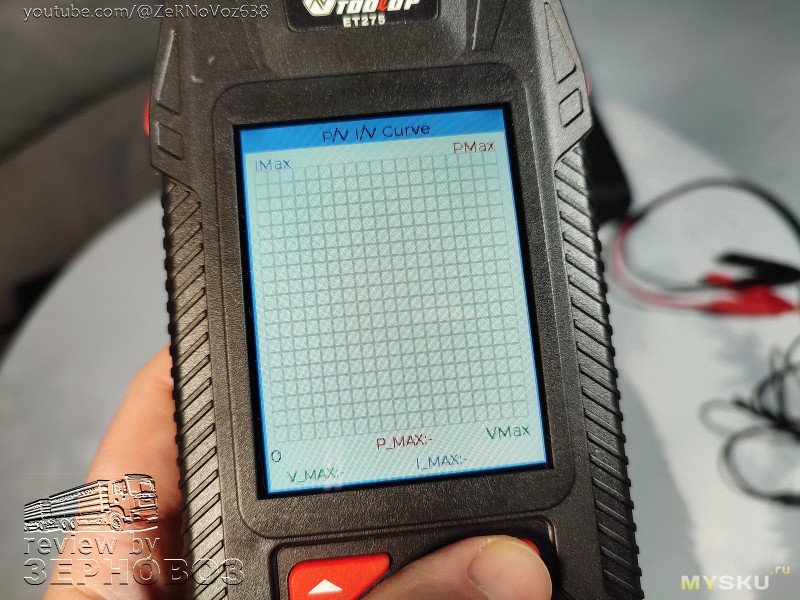

режим тестирования солнечных панелей (пока что так, солнце очень слабое и у моих панелей замеры смехотворные, а 450Вт всё никак не определюсь с покупкой — т.е. в планах или дополнить эту или допилить вторую часть)

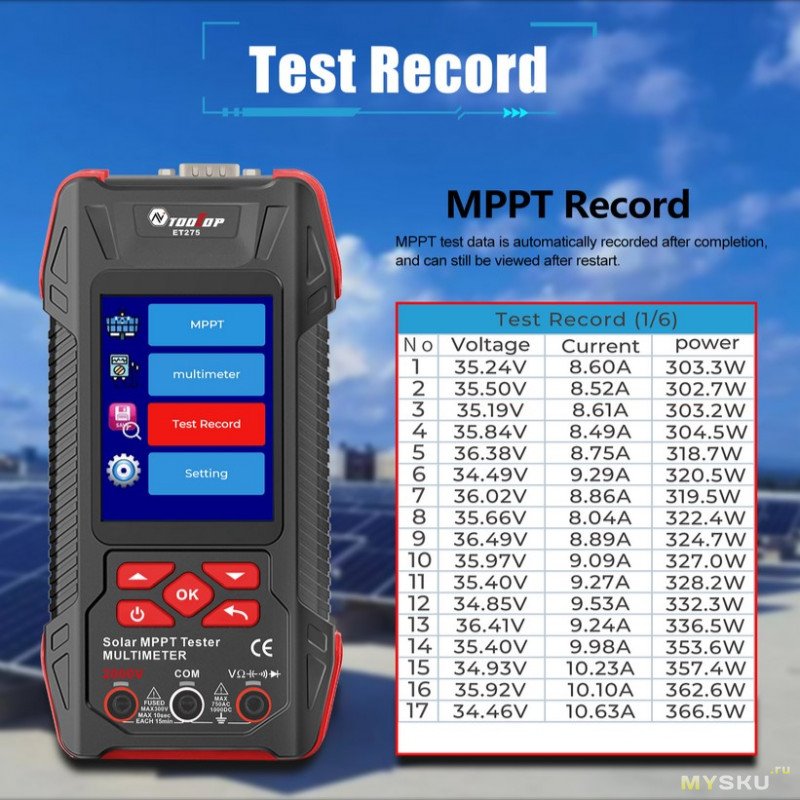

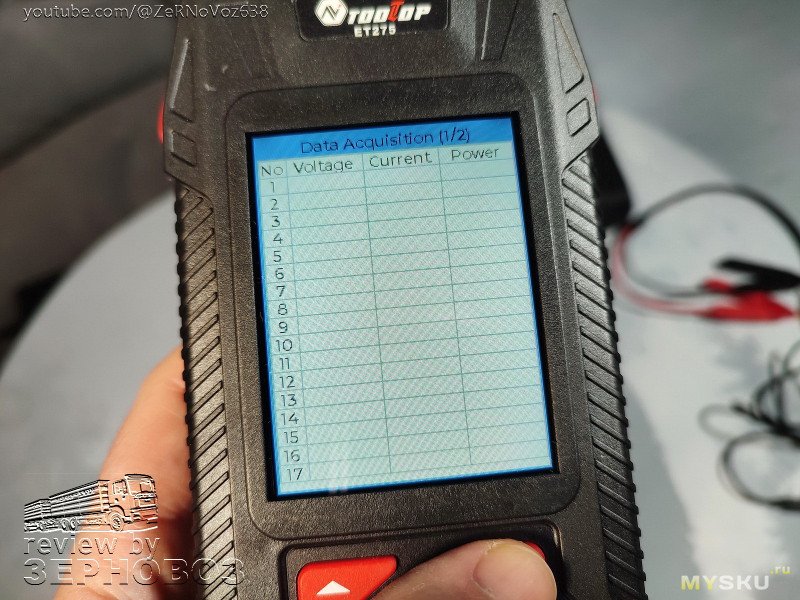

экраны записей вот такие: логируются

логируются и записи табличные и рисуется граф-бар текущих значений

Режим мультиметра

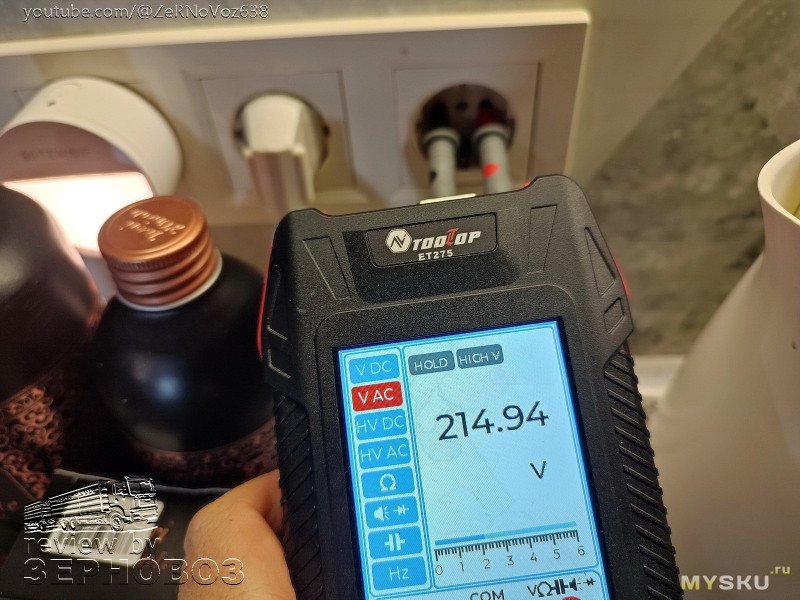

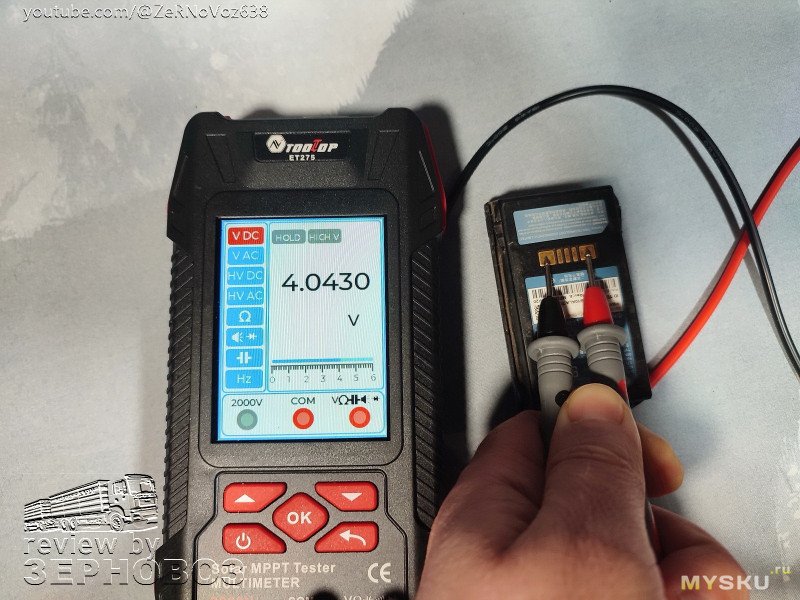

измерение напряжения

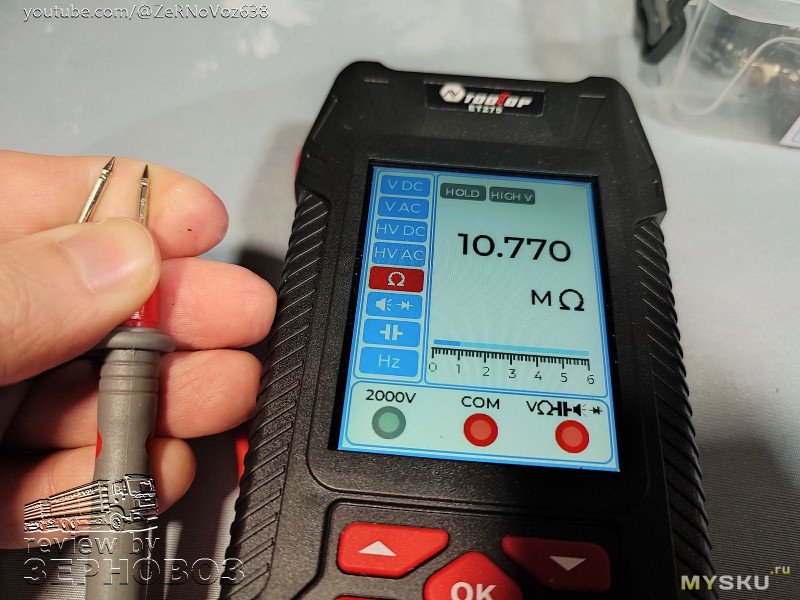

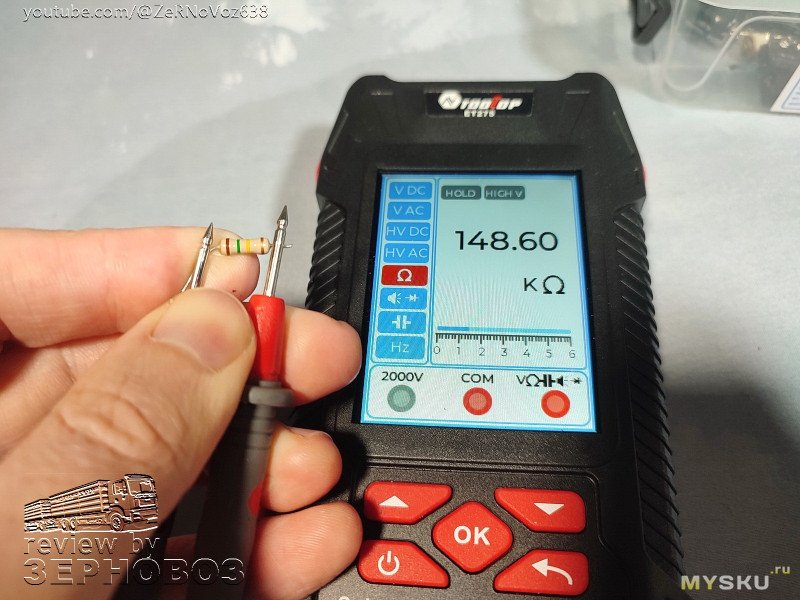

сопротивление

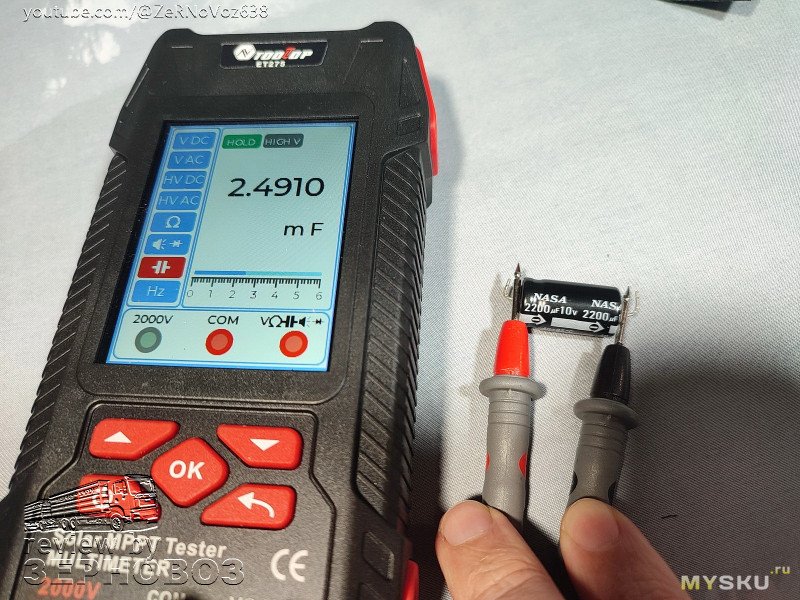

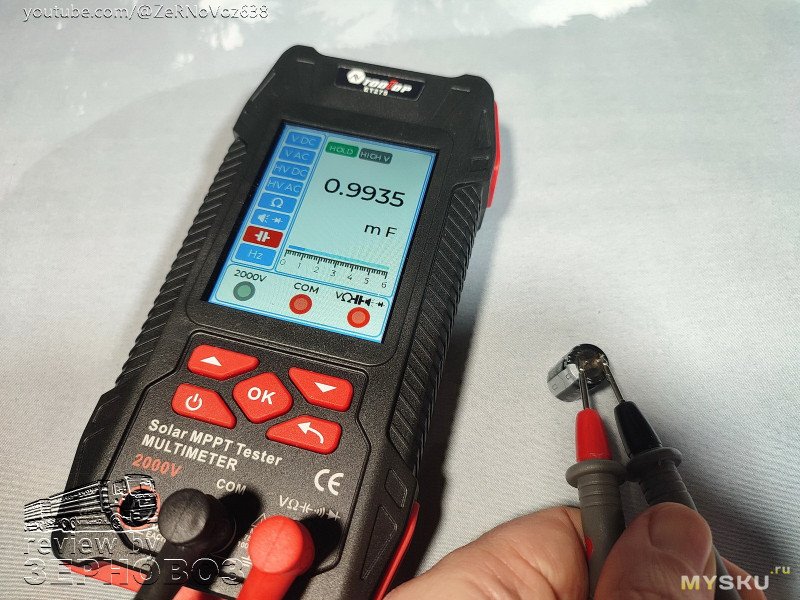

ёмкость

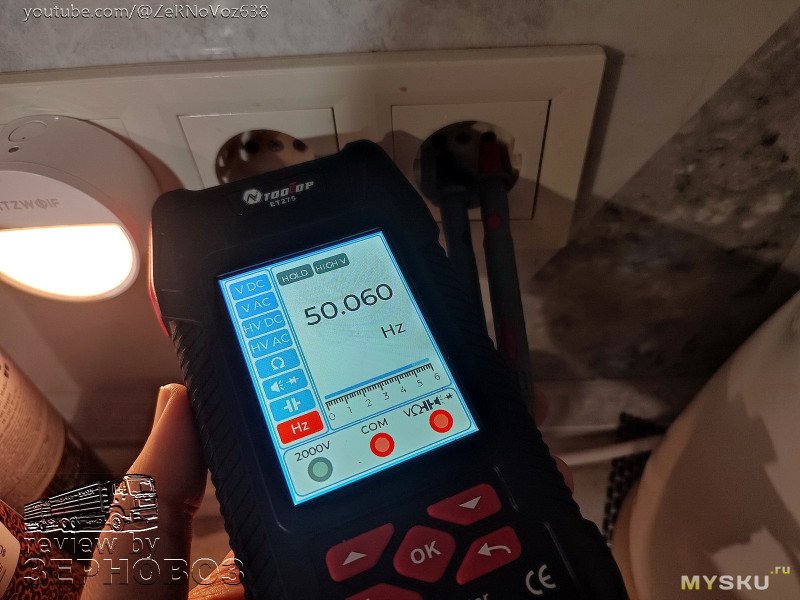

частота

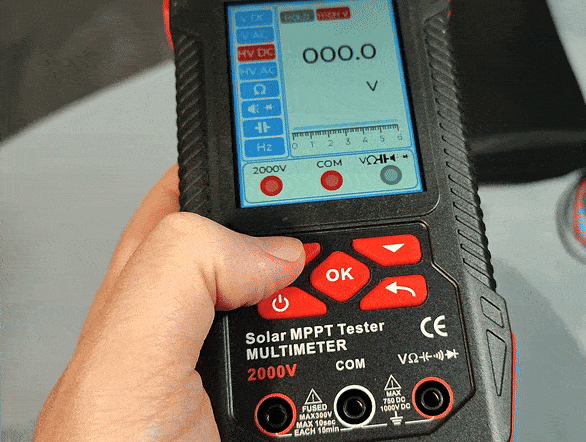

интересно реализована подсказка в какие порты нужно подключать щупы, моргает недолго, но подсвечивает и на экране (кто ж туда смотрит?)

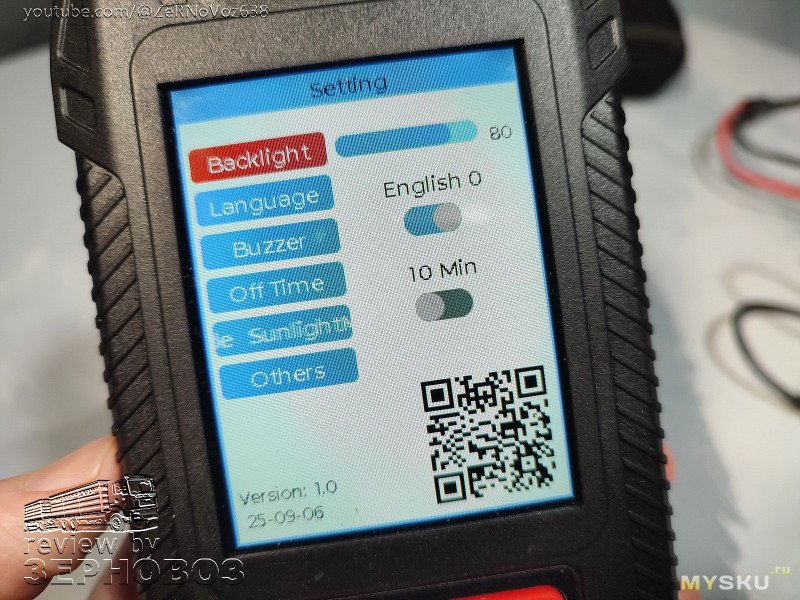

Настройки

Экран всего один:
— настройка яркости
— язык (англ/китайский/немецкий/французский/испанский). Но читать в тестере реально нечего
— звук (пищалка)
— автоотключение
— санлайт (не понял что это)

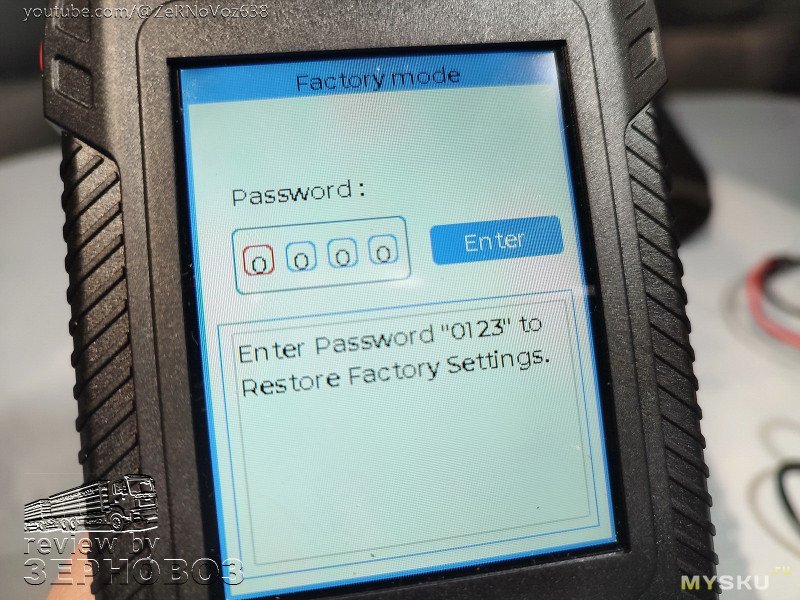

— сброс на заводские настройки (самый нижний, назван «прочие»)

QR-код ведёт на сайт, но там по этой модели ничего пока что нет (теоретически добавят инструкцию)

Применение (теория)

Так как я ещё далеко не волшебник, а только учусь, то считайте всё что написано ниже — плодом моих фантазий.

Итого. У нас есть солнечная панель. Читаем описание. Мощность 450Вт, напряжение Vmp 41.5В, сила тока Imp 10.85А, напряжение холостого хода Voc 49.3В, ток КЗ Isc 11.6А.

Проверяем.
Берём мультиметр. Измеряем Voc 48–49 В и Isc 11 А. Отлично.
Подключаем MPPT-тестер. Можно увидеть, например, такое — Voc 48.7 В, Isc 11.2 А, Vmp 38.9 В, Imp 9.4 А, т.е. Pmax: ~366 Вт. Это, наверное, скорее всего неплохой результат. Солнышко оно такое. Плюс учитываем широты и время года. Voc и Isc почти совпадают с паспортом и значит, панель живая, без обрывов и явных дефектов. Pmax ниже паспортных 450 Вт и это абсолютно нормально.

Что узнали? Сколько панель реально даёт мощности, точность заявленных характеристик, оценка деградации, подходит ли панель под конкретный контроллер, сравнить несколько панелей между собой.

Выводы

Гаджет очень и очень узкого и частного применения. Выбор производителей и моделей подобных устройств небольшой. Но при этом — вполне нужный в определённых ситуациях измерительный прибор для работы с солнечными панелями. Позволяет получить реальные значения Pmax, Vmp, Imp, Voc и Isc при текущих условиях освещения, а не ориентироваться только на паспортные (магазинные) данные.

MPPT-сканирование даёт полную картину работы панели и позволяет быстро оценить фактическую мощность и сравнить с заявленными характеристиками, а также выявить деградацию, неудачный угол или расположение, затенение или проблемы подключения.

Версия ET275 стоит чуть дороже, но имеет на борту встроенный мультиметр на 60 000 отсчётов. Обычно хороший мультик у муськовчан уже давно имеется, поэтому смотрите сами.

У мультиметра прозвонка медленная, но это далеко не главное. Кейс хороший. Комплект позволяет достать из коробки и сразу пользоваться. Аккумулятор также удобно. Экран большой. Есть режим записи, но мне кажется удобнее носить с собой или планшет или ещё лучше — бумажный блокнот, чтоб сделать заметки. Фонарика нет (внезапно). Ещё разъём для тестирования солнечных панелей зря не утоплен на 5-7мм, не шатается, но лучше как лучше. Корпус большой, но удобный, плюс имеет прорезиненные вставки.

Очень надеюсь, что мой обзор был полезен тем немногим, кому действительно хочется нужно купить подобный тестер. И просто интересен широкому кругу эрудированных читателей.

ZeRNoVoz team благодарит магазин Banggood за предоставленный фото- видеосвет для будущего большого проекта и возможность ознакомить читателей с ещё одним товаром (п18)

/
Благодарю, что дочитали до этих слов.
Если есть вопросы – пишите, постараюсь ответить.
Всем тепла, мира и здравомыслия!

======
