Маломощная портативная система накопления электрической энергии постоянного тока Ctolity AP200L: LiFePO4, 192 Вт·ч, 140 Вт. Разборка и внутренний мир
- Цена: ~75$
- Перейти в магазин
Сегодня разберём и посмотрим как устроен портативный накопитель энергии постоянного тока Ctolity AP200L. Номинальная запасаемая энергия составляет 192 Вт·ч. Батарейный блок выполнен на литий-железо-фосфатных ячейках (LiFePO4) по схеме 4S. Заявленный производителем ресурс составляет более 3000 циклов. Допустимая входная и выходная мощность по цепям постоянного тока — до 140 Вт и 150 Вт соответственно.
Предлагаю разобрать и посмотреть что там внутри и как оно устроено. Располагайтесь поудобнее.
Кто о чём, а Зерновоз о GaN зарядках ©
Лёгкое чтиво ©
Структура обзора:
Характеристики — Разборка — Внешний вид — Выводы
Количество знаков: ~ 7 100
Время чтения: ~ 5-6 минут
Характеристики
Модель: CTOLITY AP200L
Вес 1.7кг
Размер 208 х 99 х 99 мм
⚡ Запасаемая энергия: 192 Вт·ч
⚡ Тип аккумуляторов: LiFePO4 (конфигурация 4S, 4 ячейки типоразмера 32140)
⚡ Выходы:
➽ USB-C1 — до 140 Вт, PD 3.1
➽ USB-C2 — до 22,5 Вт
➽ 2 × USB-A — до 18 Вт
➽ DC — 12 В, до 120 Вт
⚡ Входы:
➽ USB-C1 — до 140 Вт, PD 3.1
➽ DC — 20-60 В, до 150 Вт
* возможна зарядка от солнечной панели
➽ Индикация: жидкокристаллический дисплей (уровень заряда, входная/выходная мощность, расчетное оставшееся время работы)
Разборка

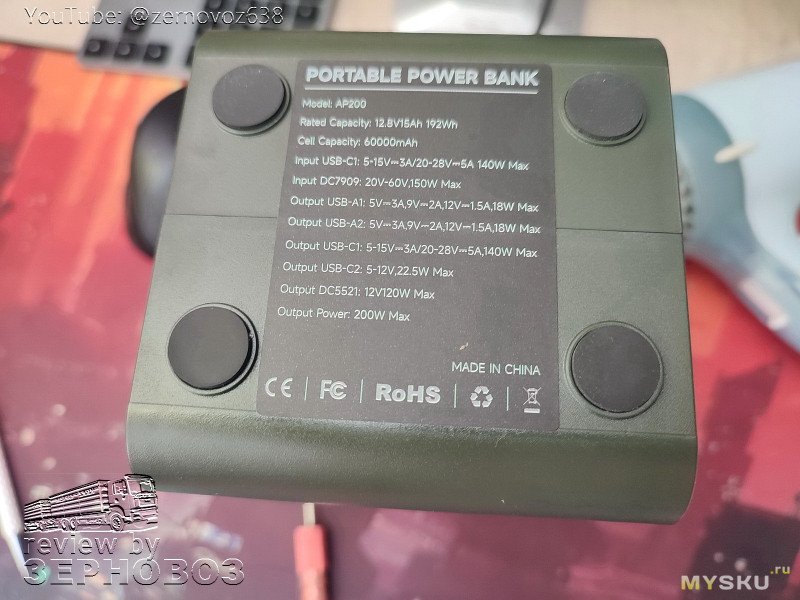

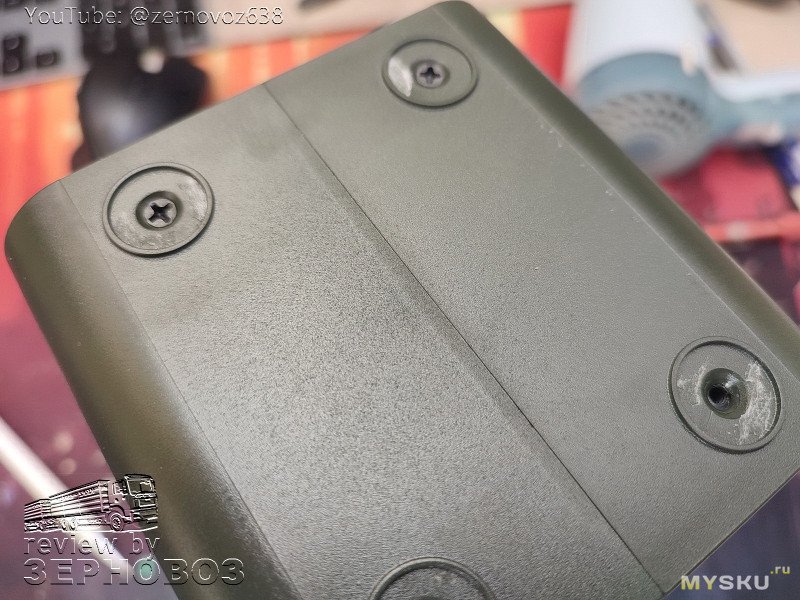

Переворачиваем. Отклеиваем ножки. Бинго.
наклейку также снимаем

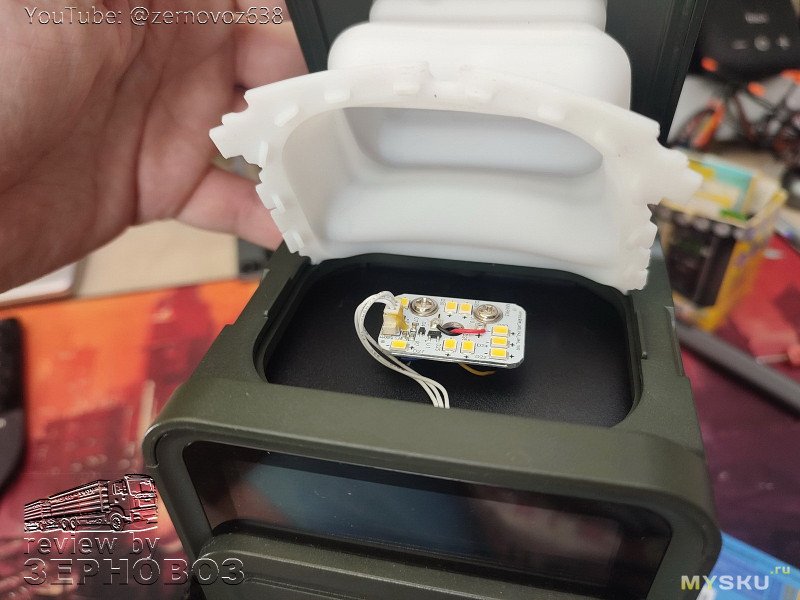

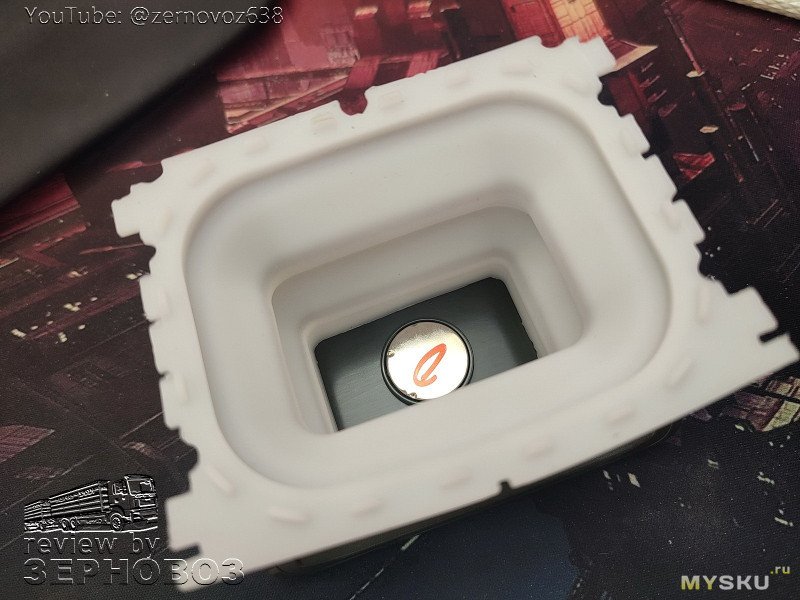

сразу же снял рассеиватель лампы (вдруг там также есть шурупы) — но как оказалось это было лишним
из полезного — внутри есть магнит, он дополнительно удерживает крышку от самостоятельного раскладывания
но руки зудят, терпеть невозможно
но огромное НО! тянуть нужно очень аккуратно, постоянно шорхать медиатором (пластиковой карточкой) по шву, по чуть-чуть тянуть и не спешить

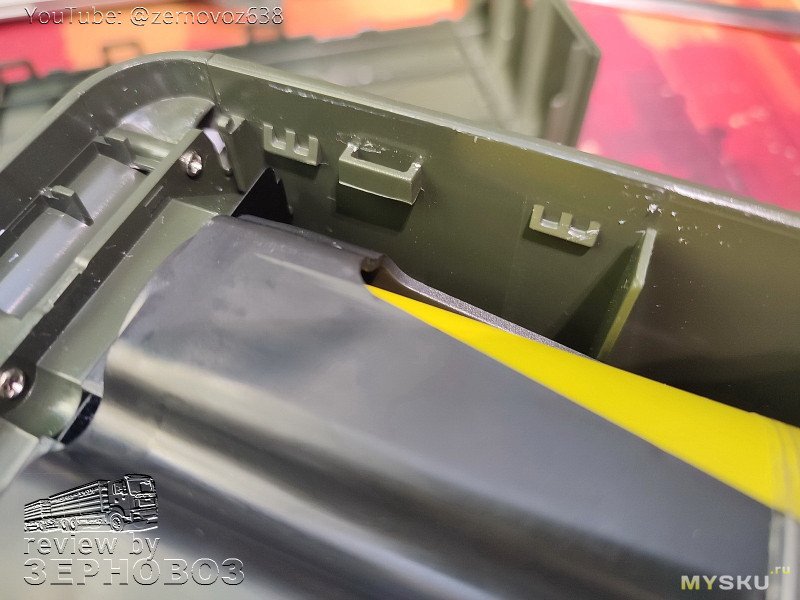

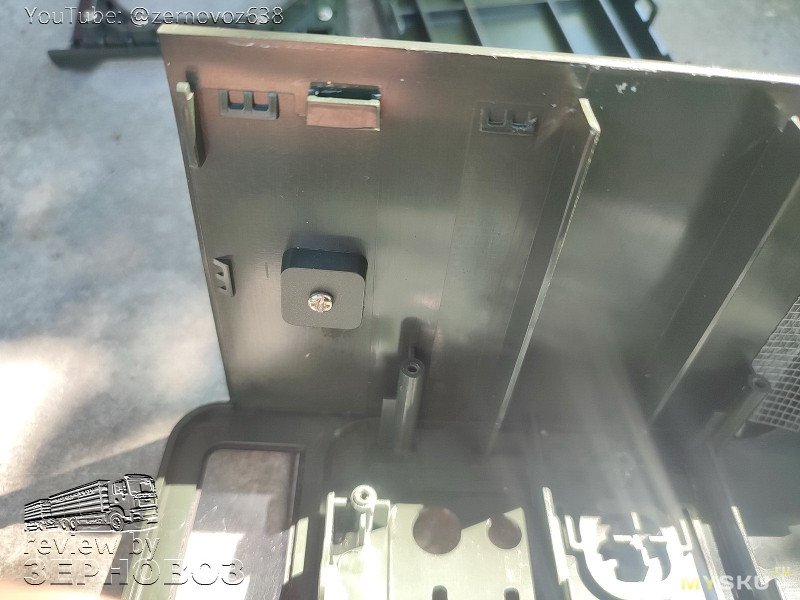

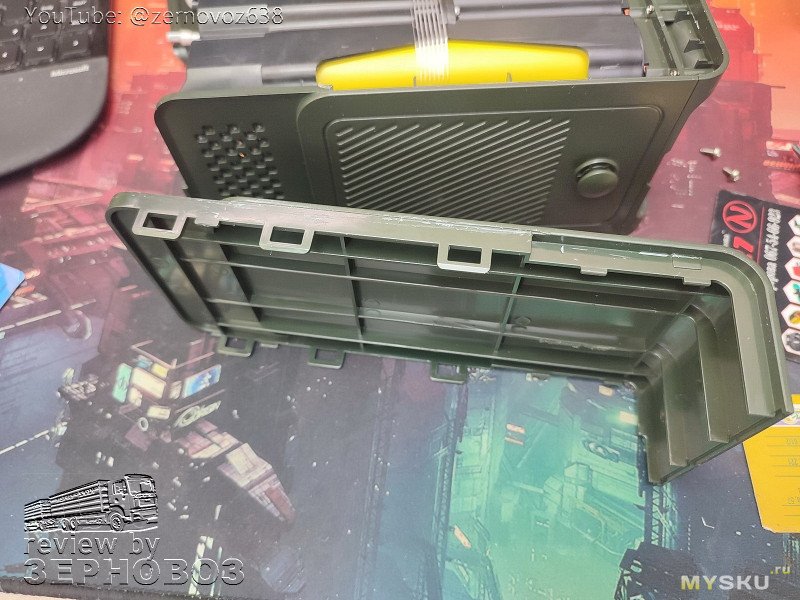

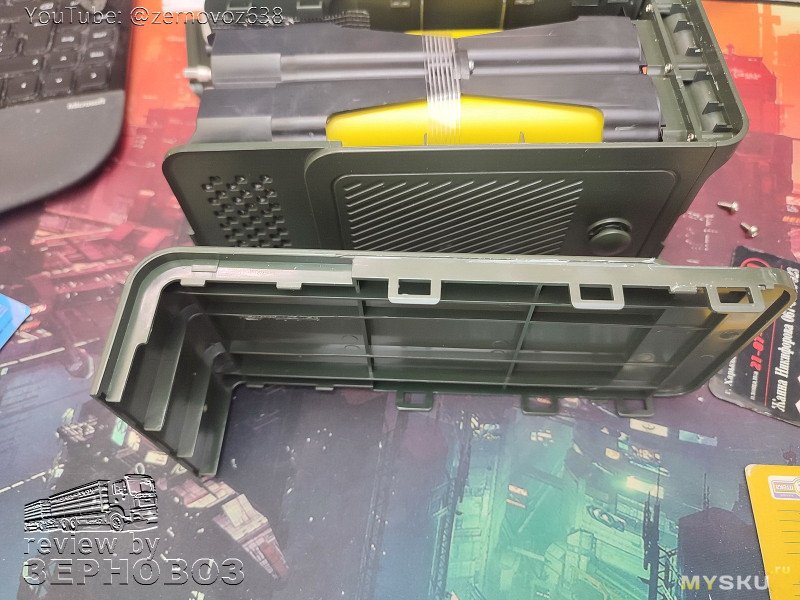

через 10 минут боковина поддалась, теперь ясно как она держится и где защёлки
очень не хотелось их сломать

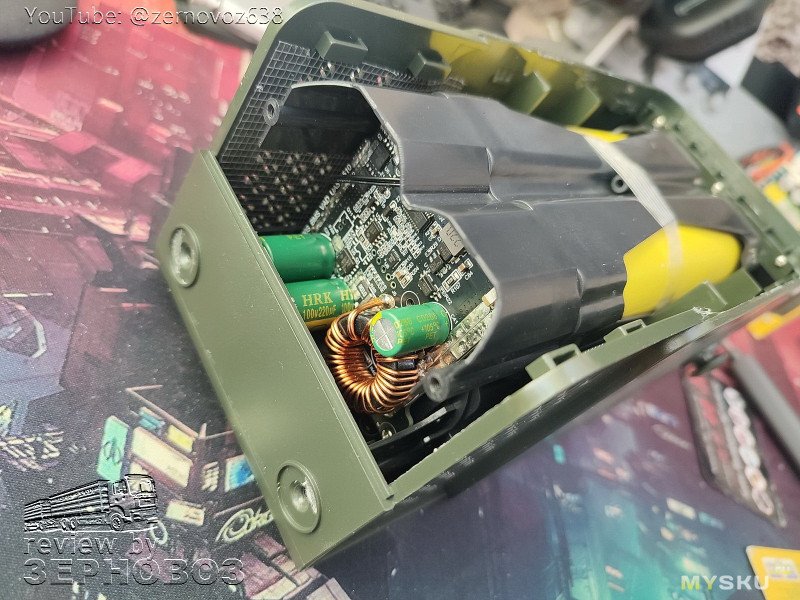

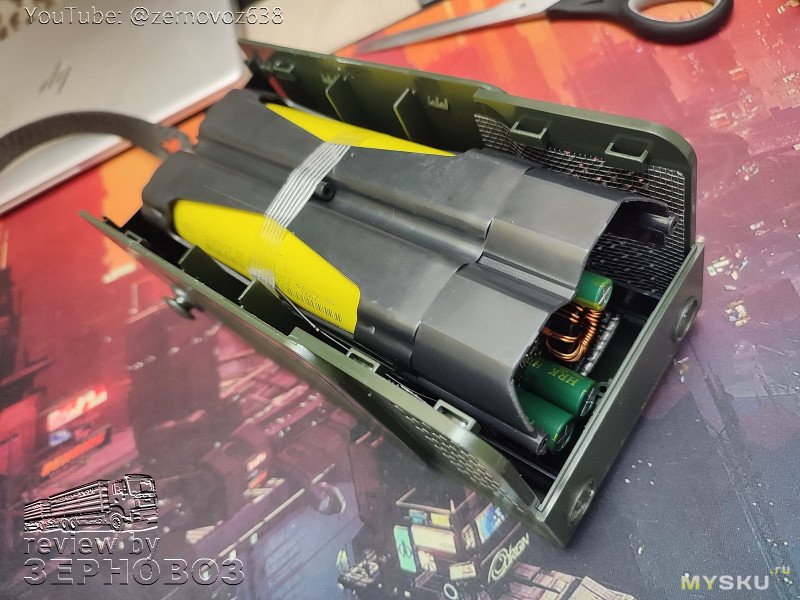

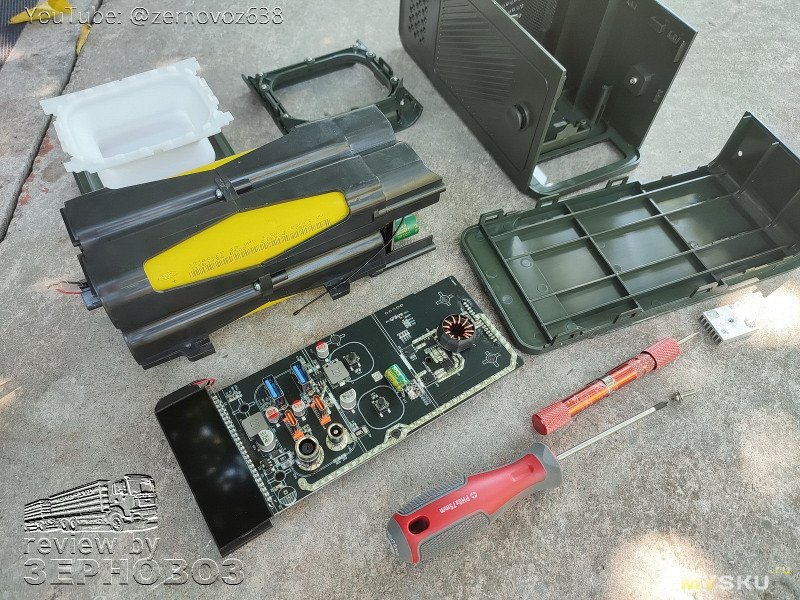

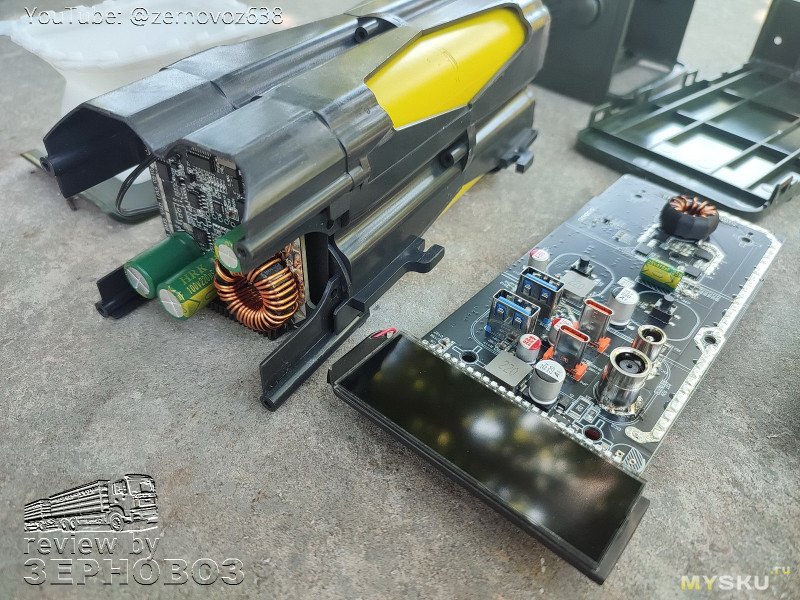

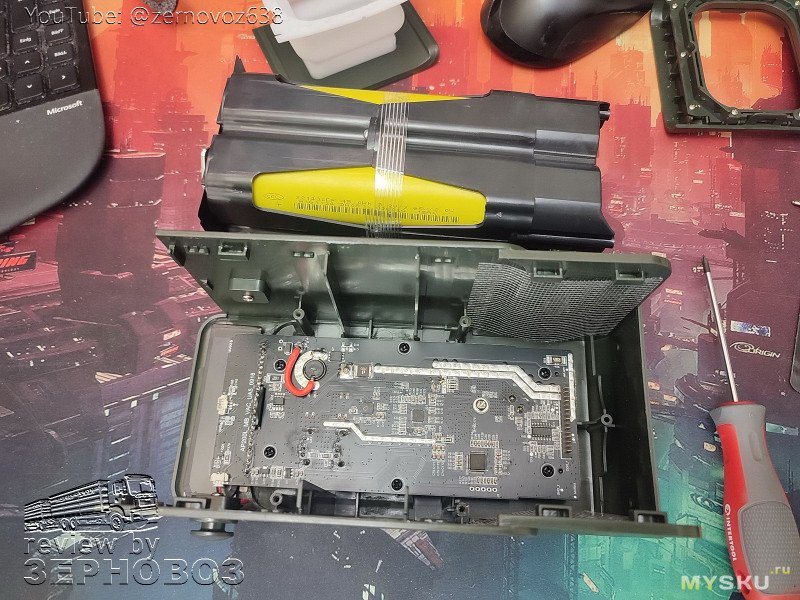

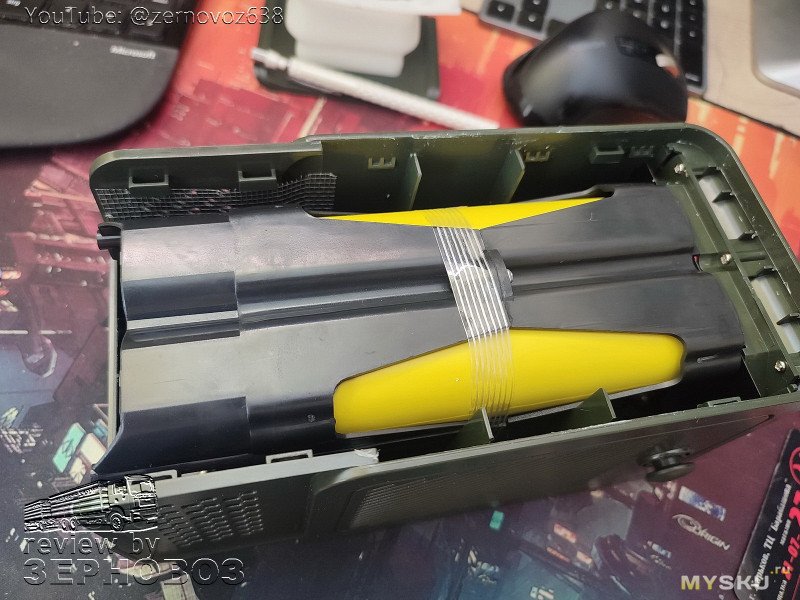

для затравки — общее фото
откручиваем шурупы рамки что держит акки, очень аккуратно вытягиваем (мало ли — шлейфы или ещё что-то)

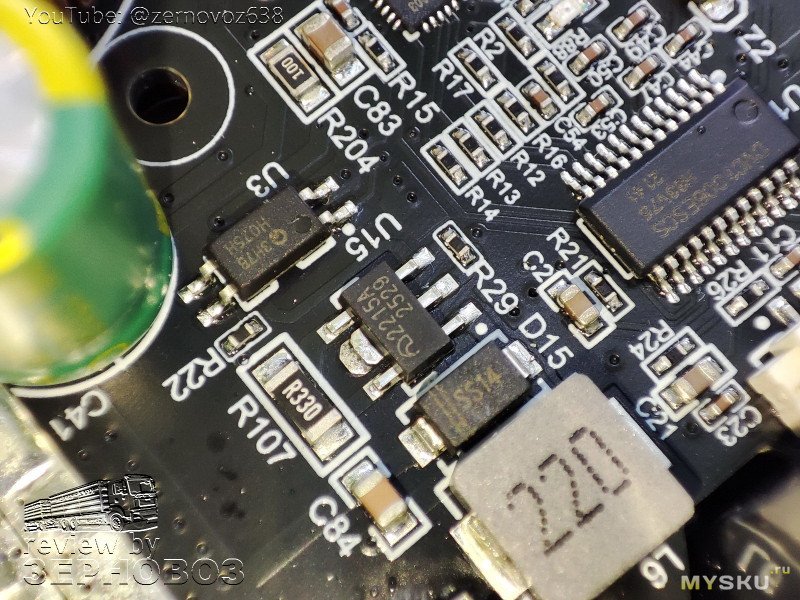

общий вид на плату
справа видно контакты, через которые блок с акком подсоединяется (т.е. он просто вставляется в ответную часть)

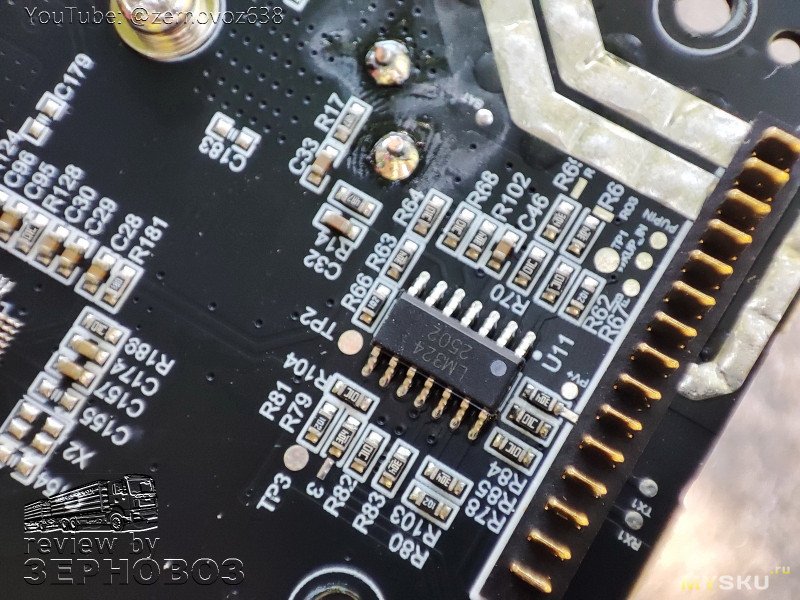

LM324 операционный усилитель (OP-AMP) (IC) с обвязкой

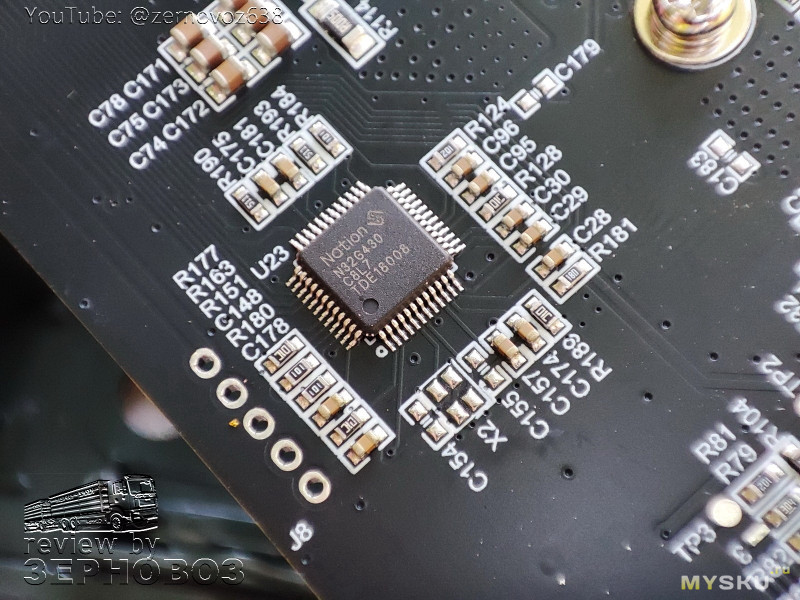

N32G430 —32-битный микроконтроллер, ARM Cortex-M4F

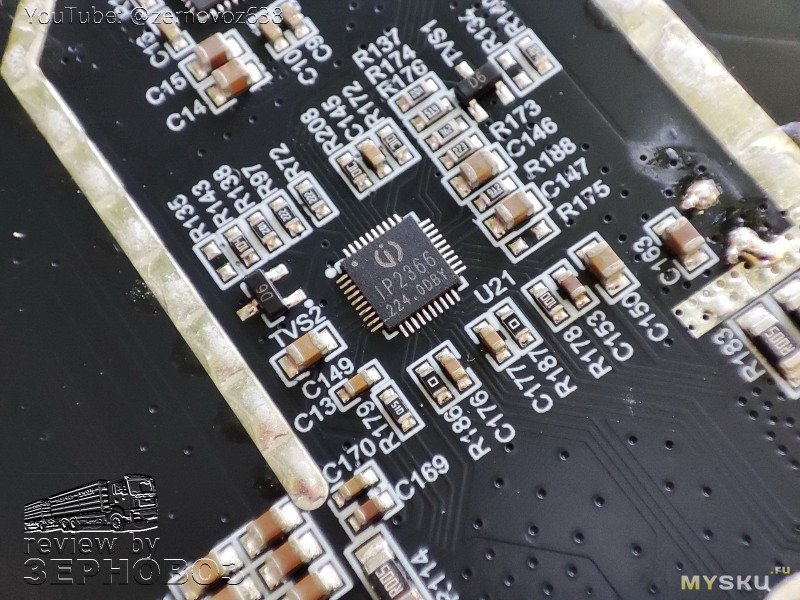

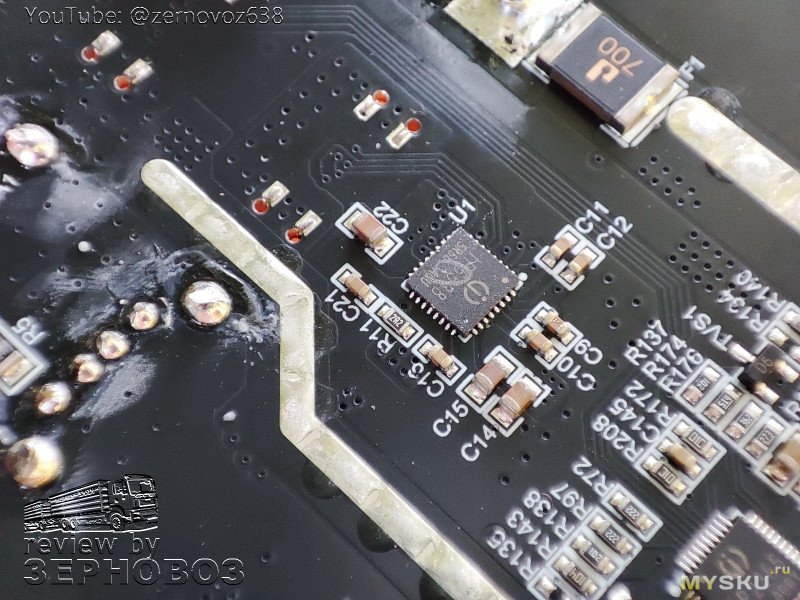

IP2366: Двунаправленный DC-DC контроллер (Buck-Boost) с поддержкой протокола USB PD 3.1 до 140 Вт.

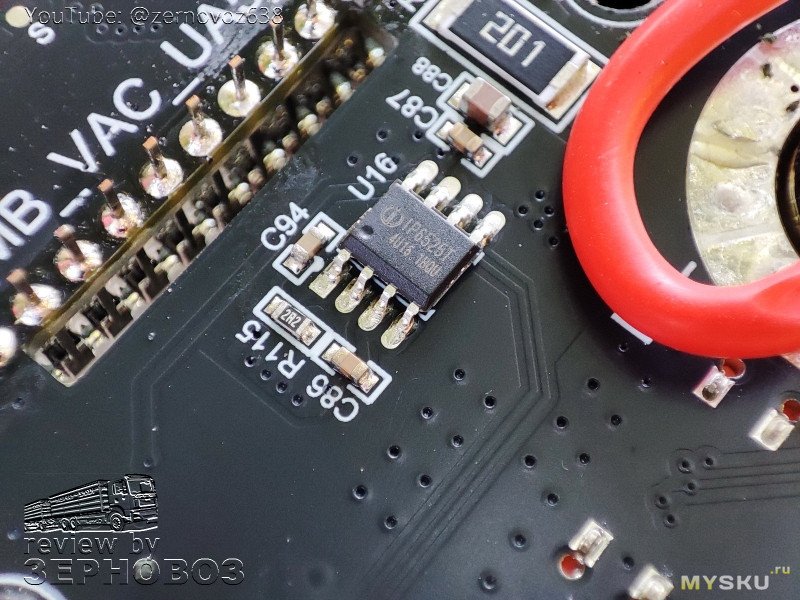

IP6538 / IP6525T: Понижающие DC-DC преобразователи со встроенными контроллерами протоколов быстрой зарядки для выходов USB-A и USB-C.
DHS042N85P / AER4051AE / MOT3114G: N-канальные силовые MOSFET-ключи преобразователя и цепей коммутации
переворачиваем плату

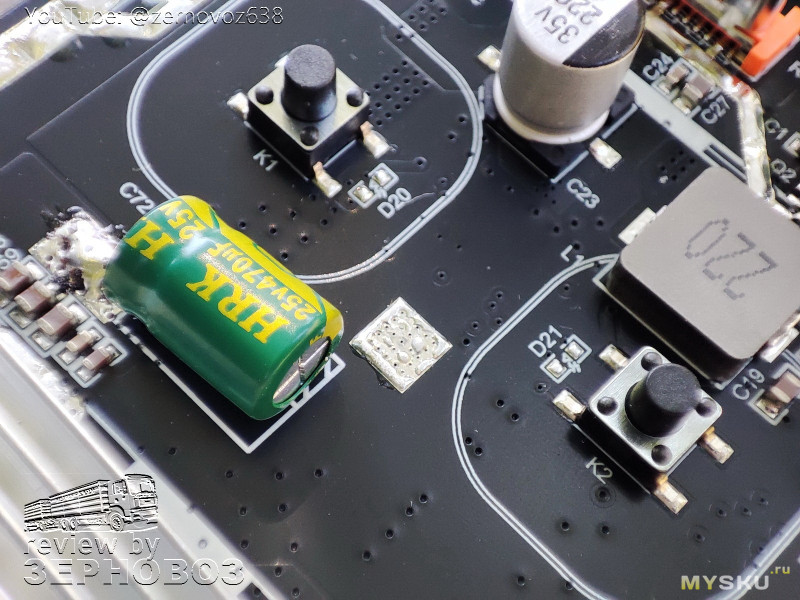

кнопки

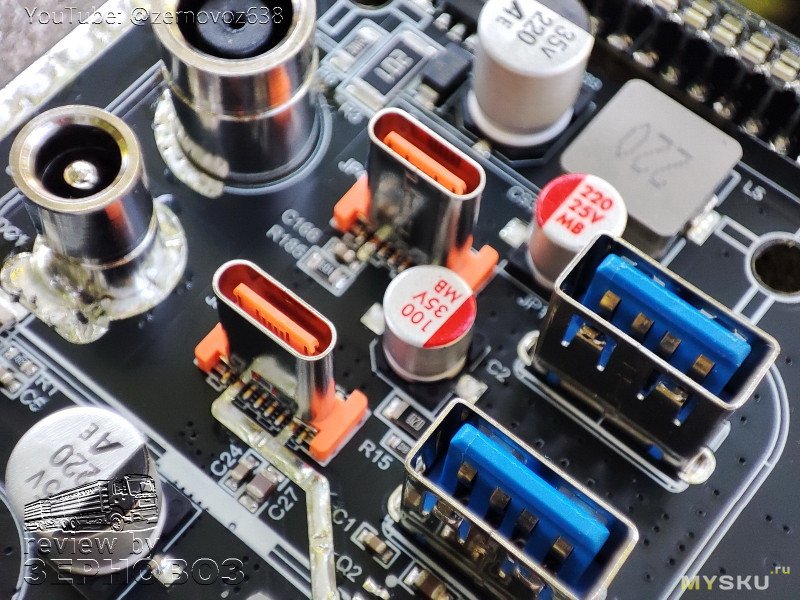

порты
небольшой радиатор, откручиваем
хм, термопаста есть, хорошо

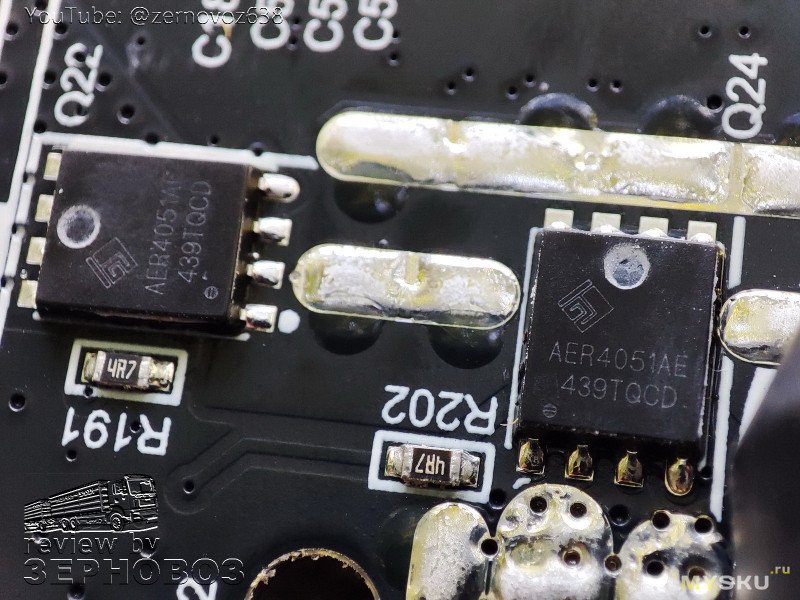

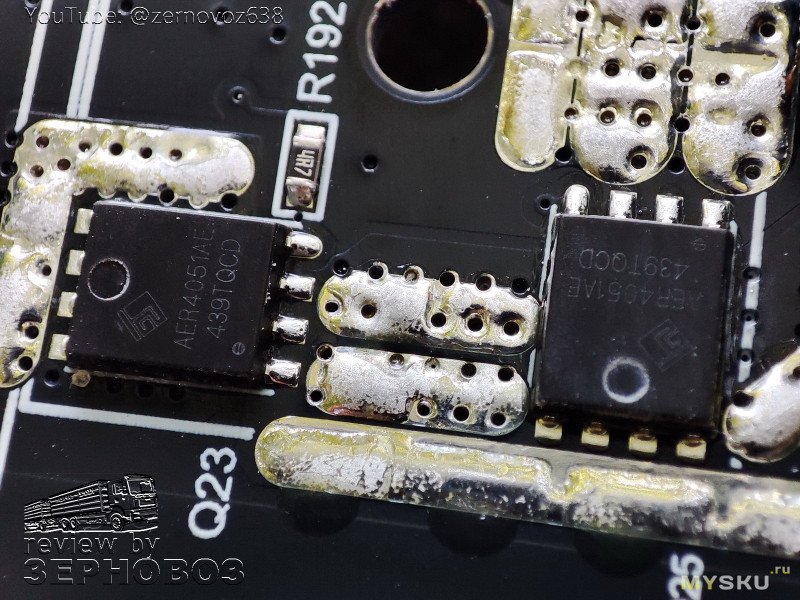

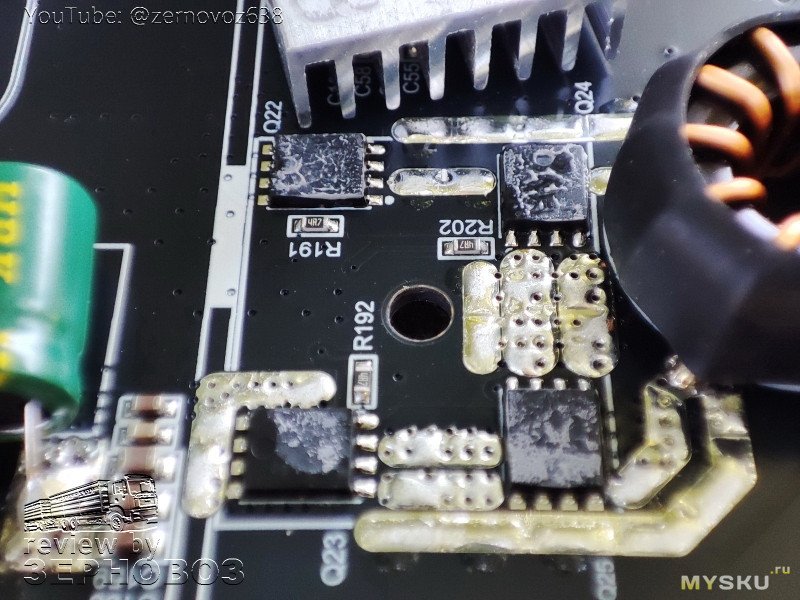

4 × AER4051AE

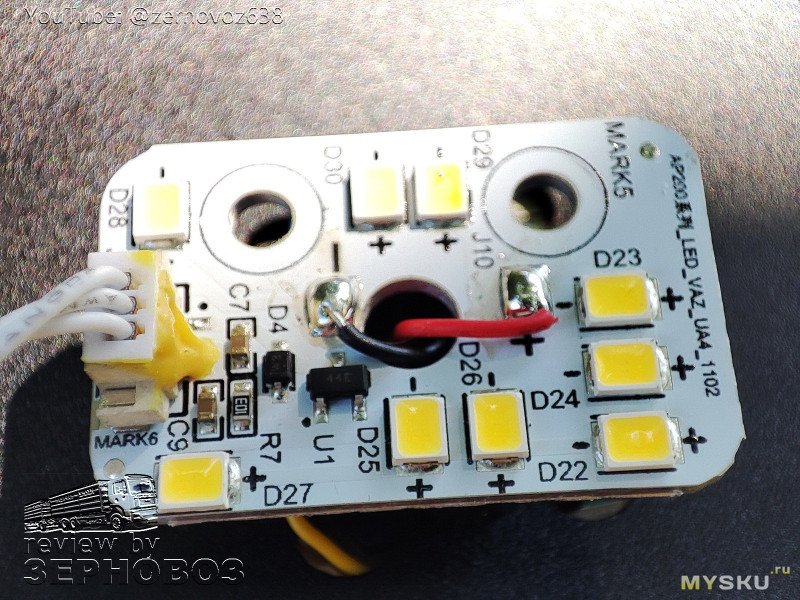

лампа
несколько фото корпуса

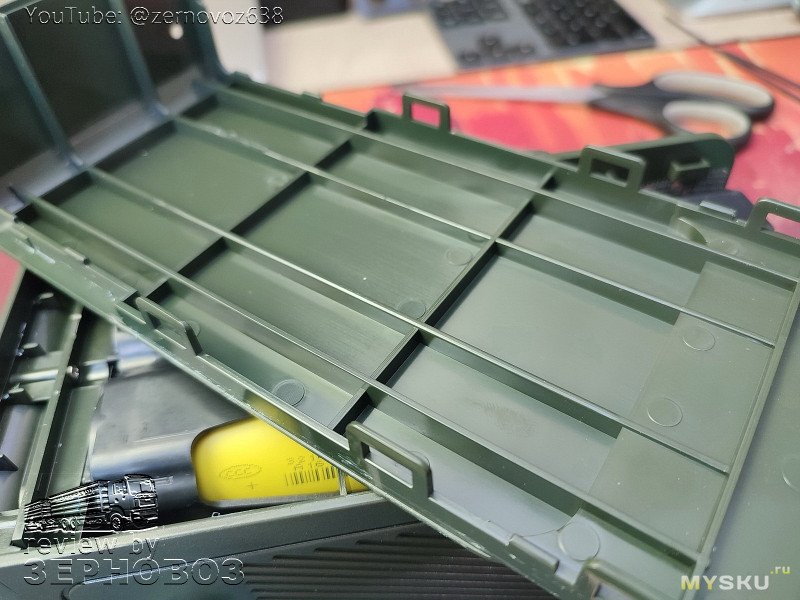

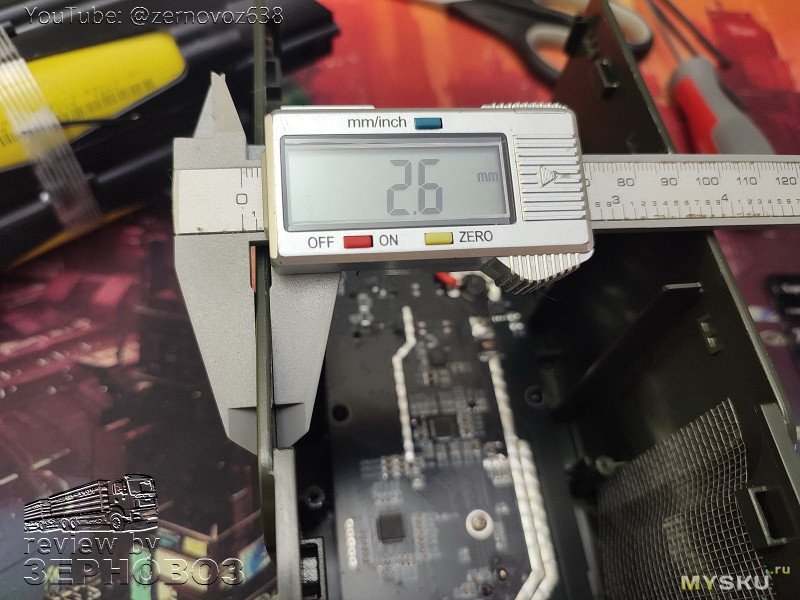

толщина 2.6мм плюс ребра жесткости

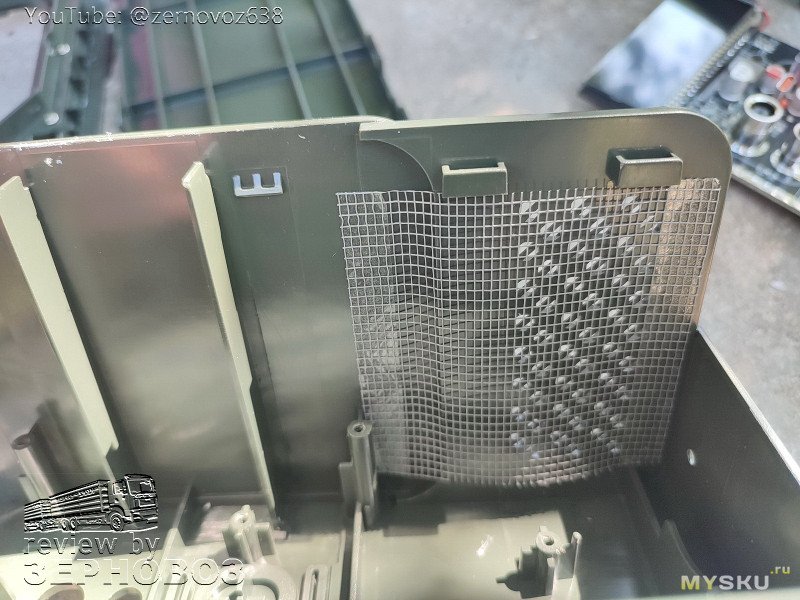

вент решетки изнутри с сеткой
место крепления ручки также слегка усилено (я бы добавил ещё крестовину)
Блок с акками

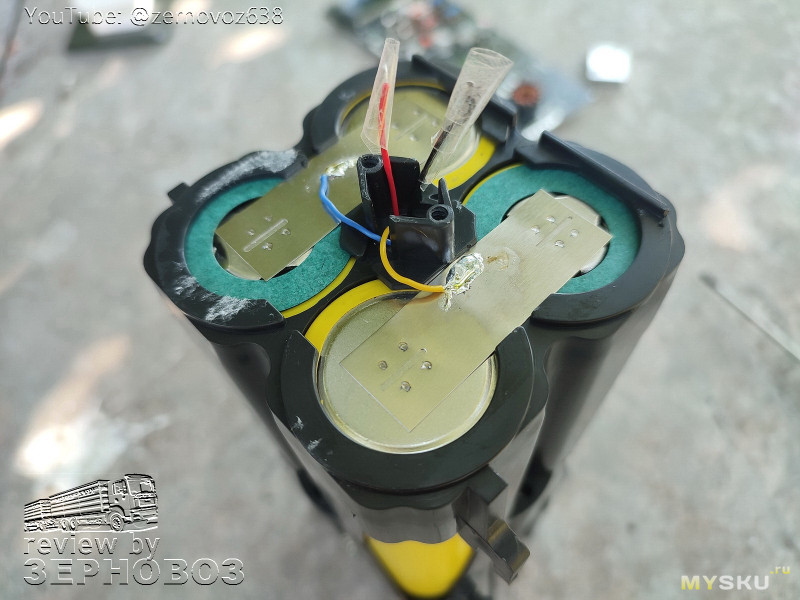

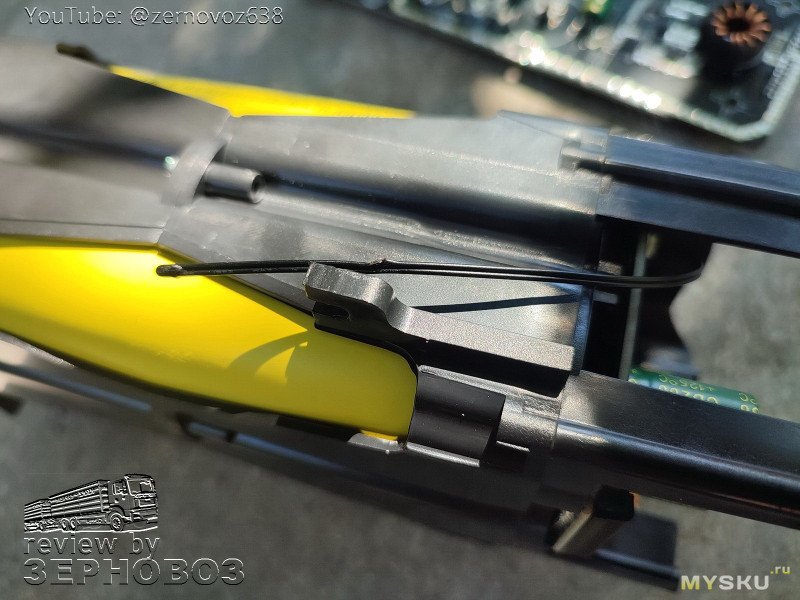

есть датчик перегрева
чуть забегая вперёд скажу, что разобрать увы не получилось, это сильно не влияет на информативность, но интереснее когда «на атомы»

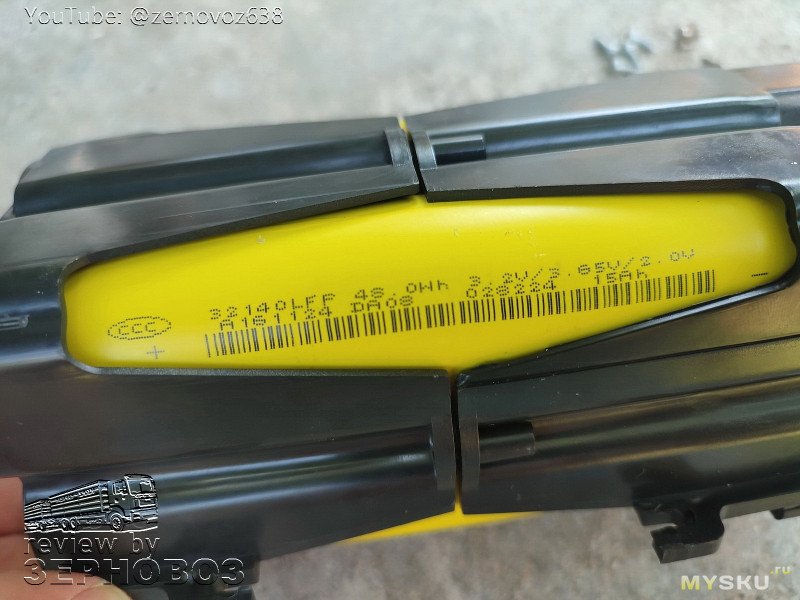

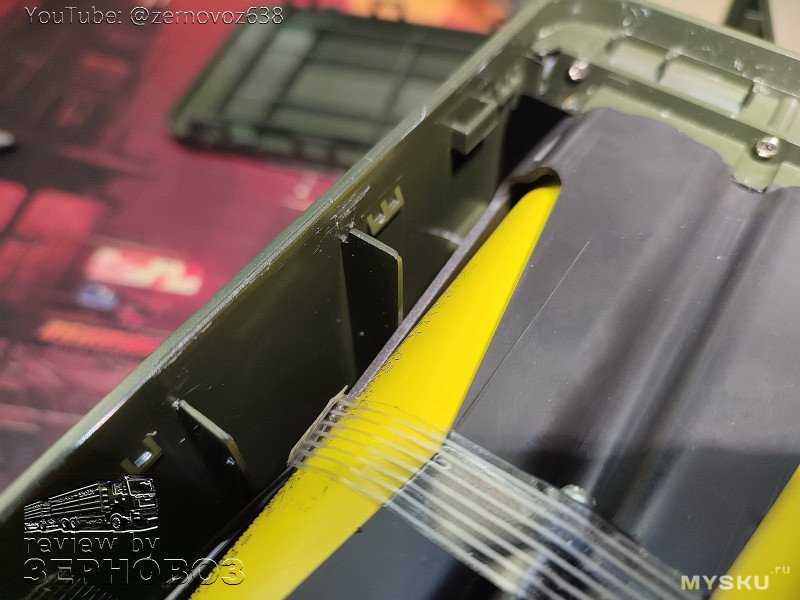

хорошо что один из акков развернули маркировкой наружу
Элементы питания: 4 ячейки LiFePO4 типоразмера 32140, электрическая емкость 15 А·ч каждая.
Паспортные параметры ячейки: номинальное напряжение — 3,2 В; напряжение полного заряда — 3,65 В; напряжение разряда (порог отсечки) — 2,0 В.
Запасаемая энергия одной ячейки — 48 Вт·ч, суммарно — 192 Вт·ч.

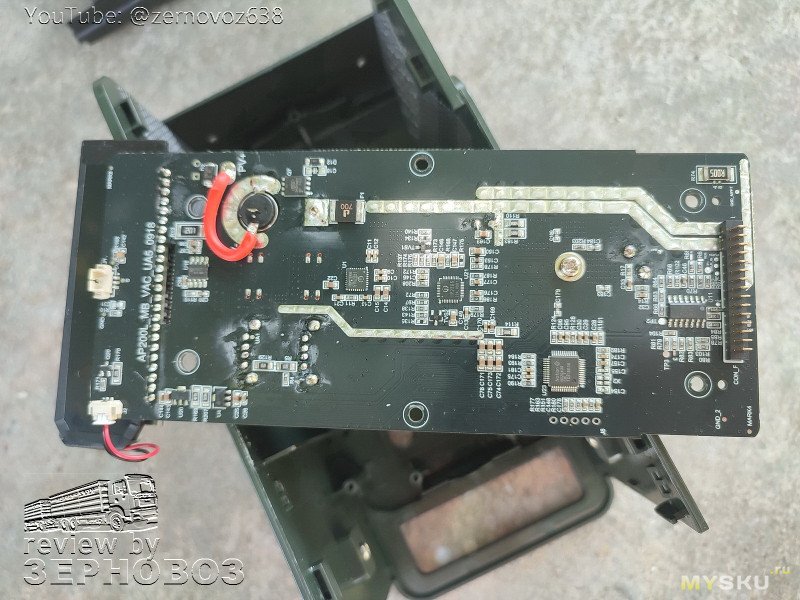

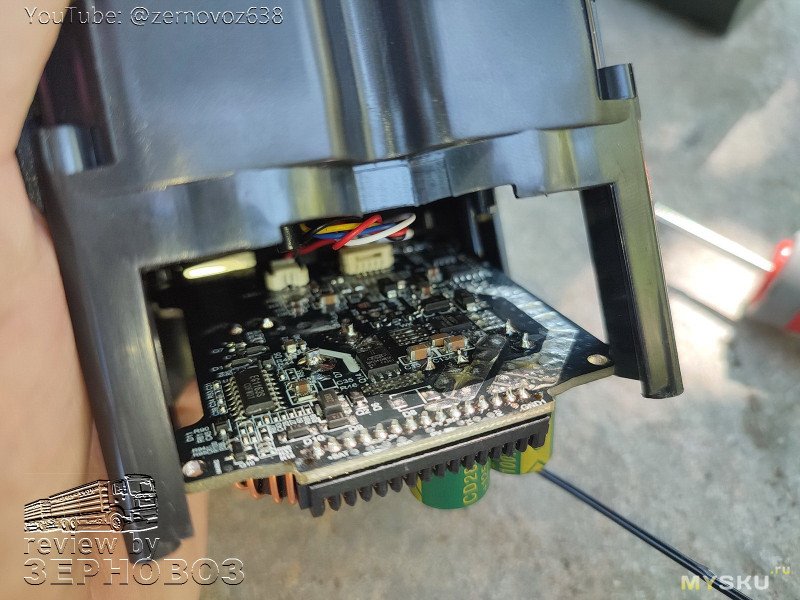

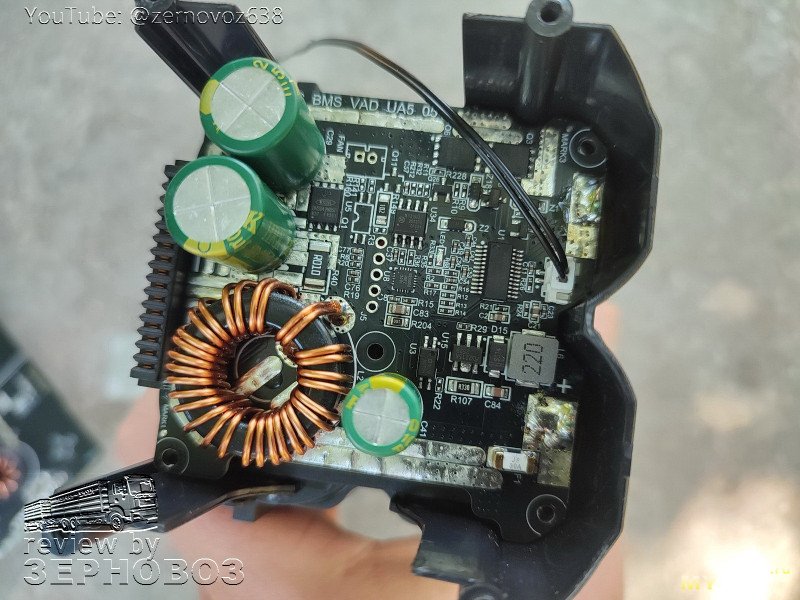

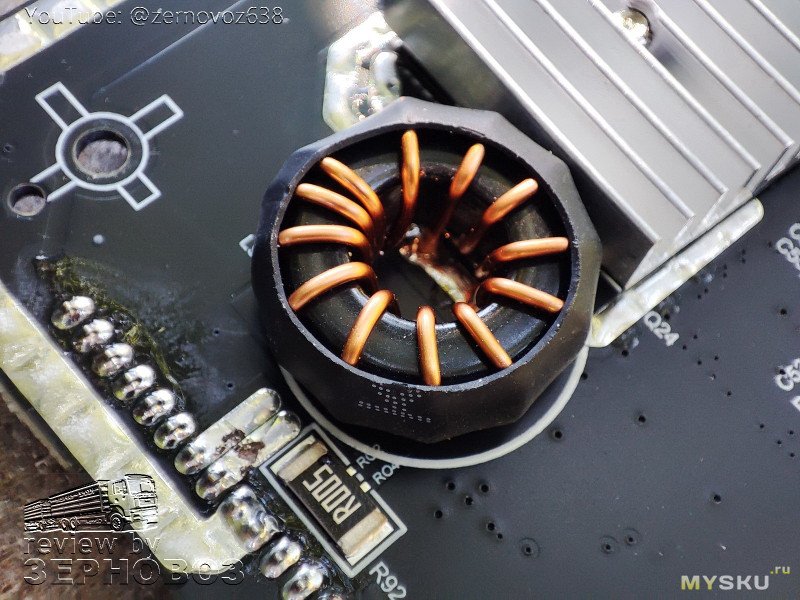

общий вид на плату

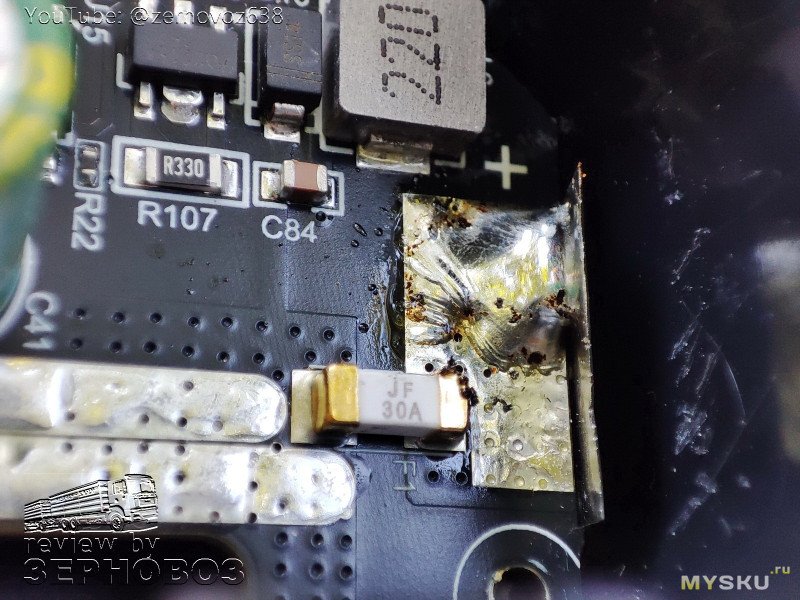

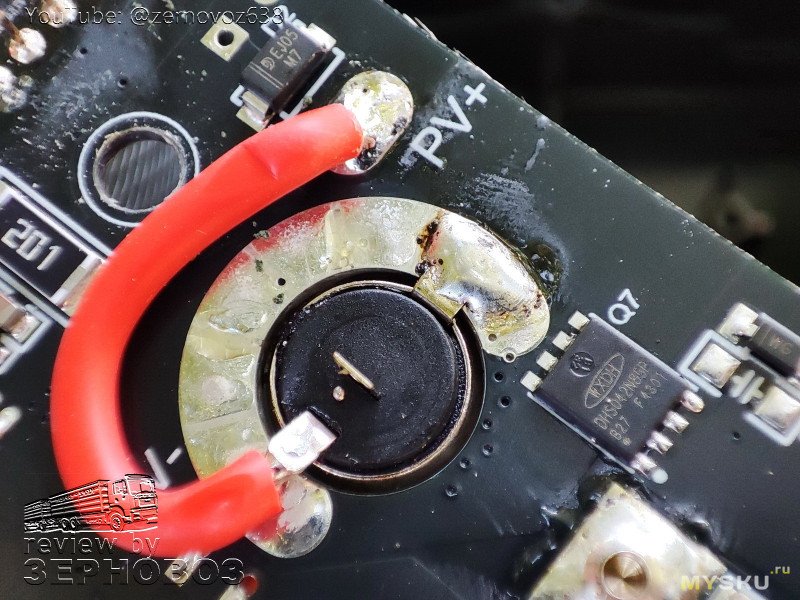

предохранитель по входу 30А

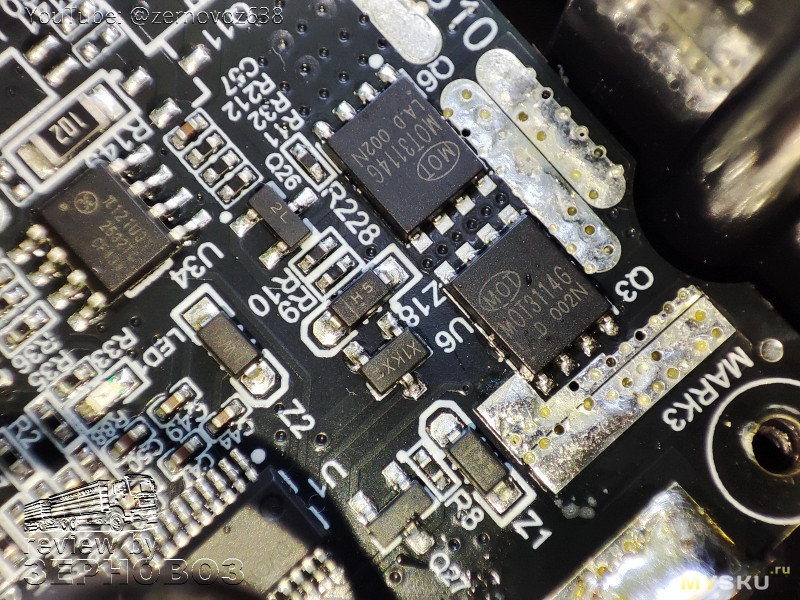

MOT3114G — 4 штуки
плюс упомянутые выше MOSFET*ы DHS042N85P
P121U31 — digital isolator

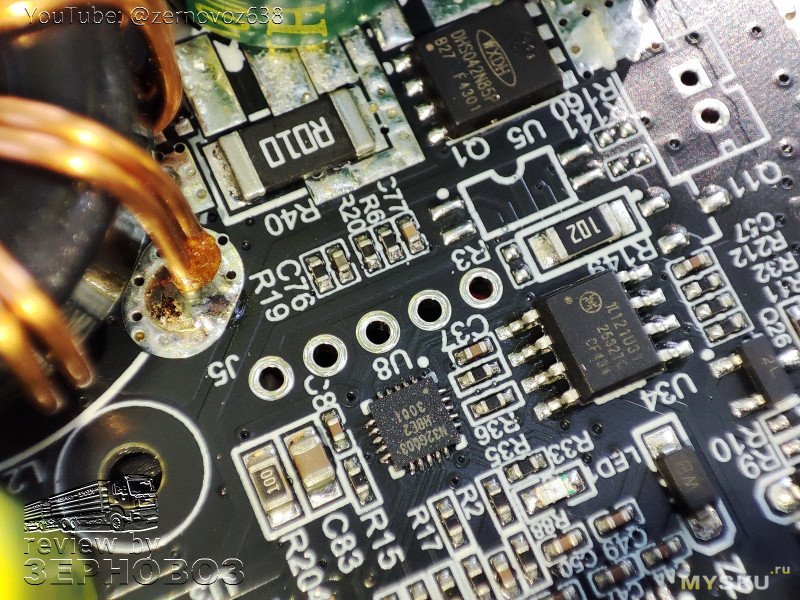

N32G003 — 32-битный микроконтроллер
DVC1006: Аналоговый интерфейс (AFE) системы управления батареей (BMS). Осуществляет поэлементный контроль напряжений и балансировку ячеек 4S

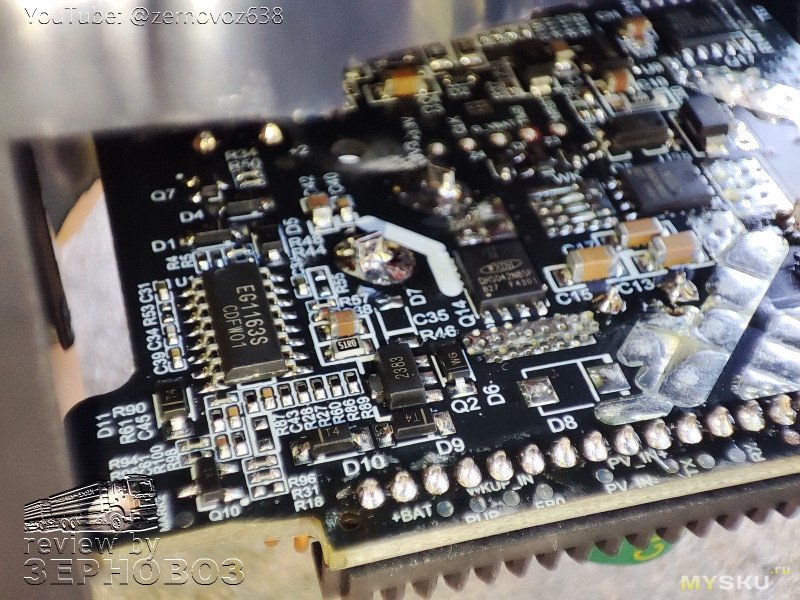

EG1163S: Контроллер синхронного понижающего DC-DC преобразователя
на этом можете выдыхать, утомительная часть закончилась
увы, хорошая была история
собираем наши игрушки обратно в коробку
попутно вдыхаем ароматы зелени, гвоздики, перца и легкой сладости, которые напоминают жаркое лето на побережьях Италии...

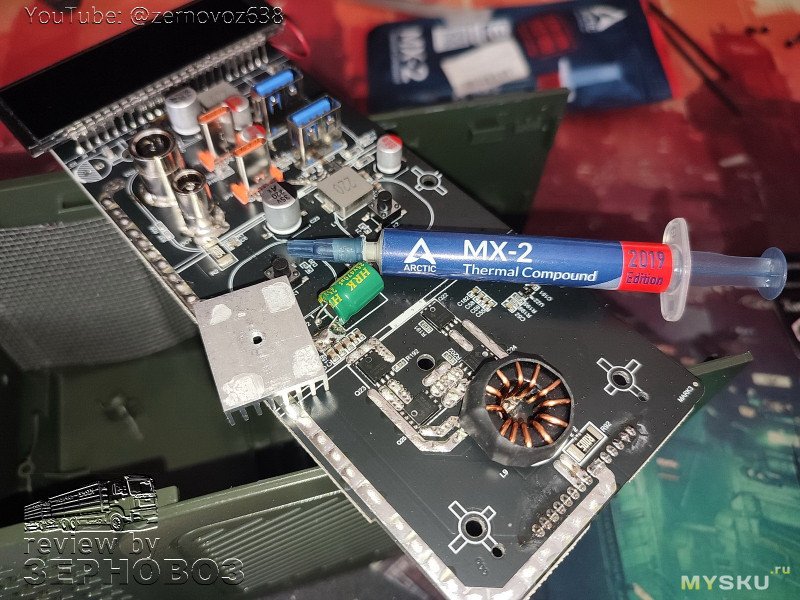

не забываем нанести термопасту
собираем
перед тем как защёлкивать — проверяем на включение (мало ли)

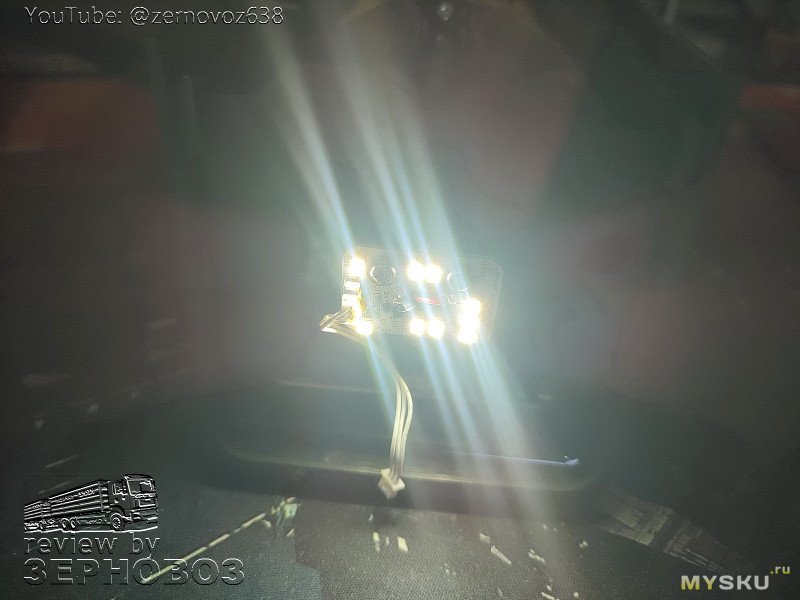

припаиваем обратно лампу
Внешний вид
ознакомившись с внутренним — можно переходить и к фасаду

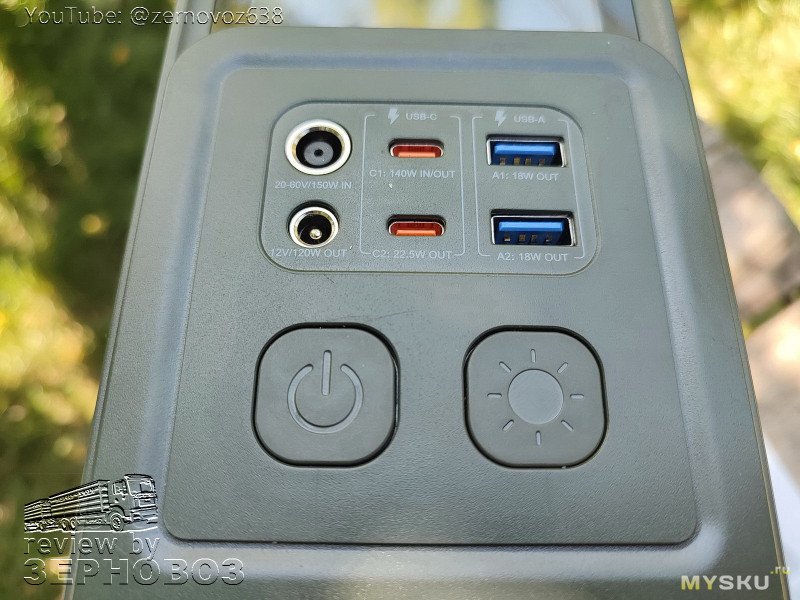

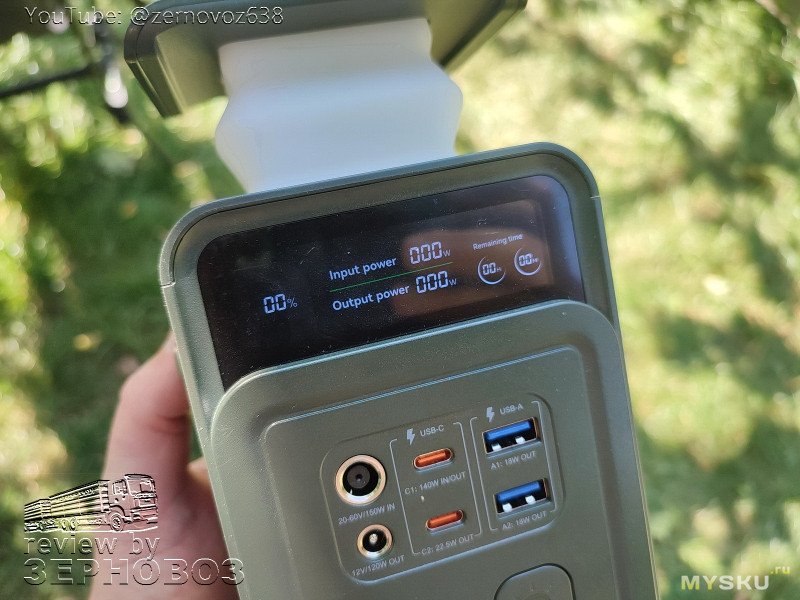

кнопки, порты

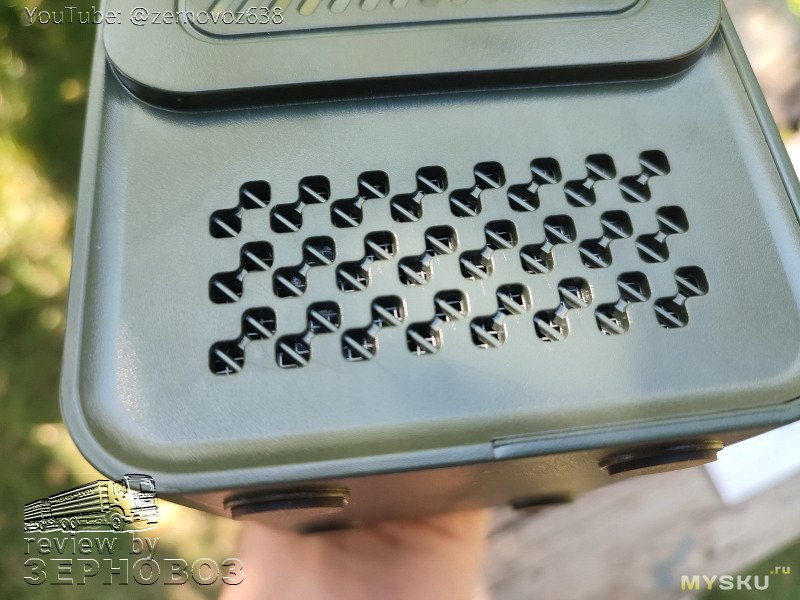

вентиляция

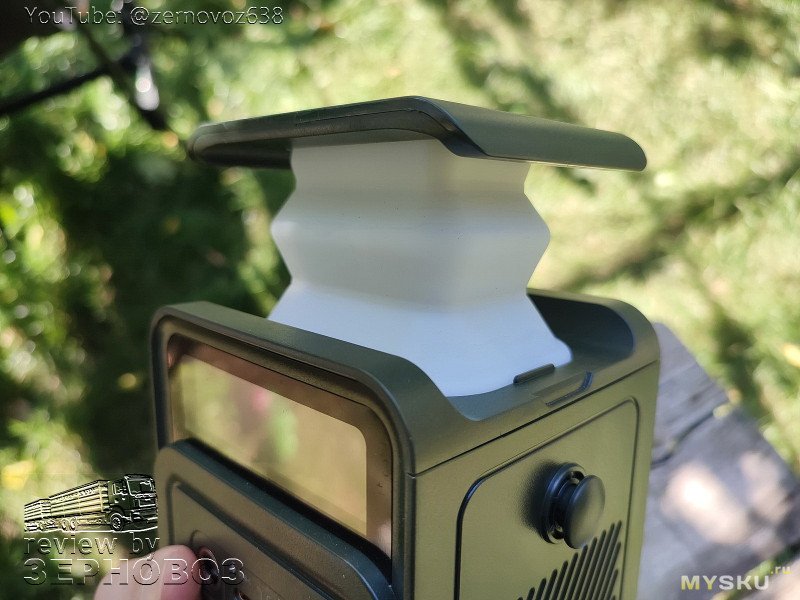

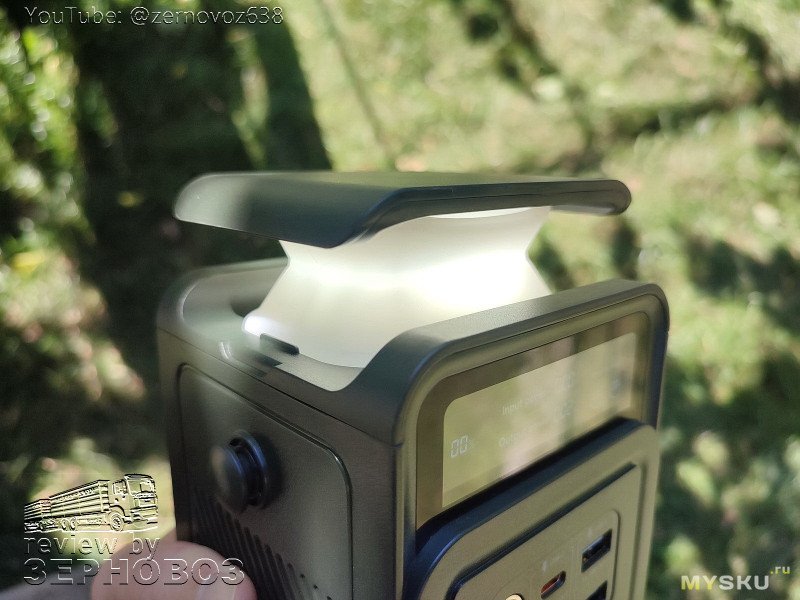

ушки, лампа

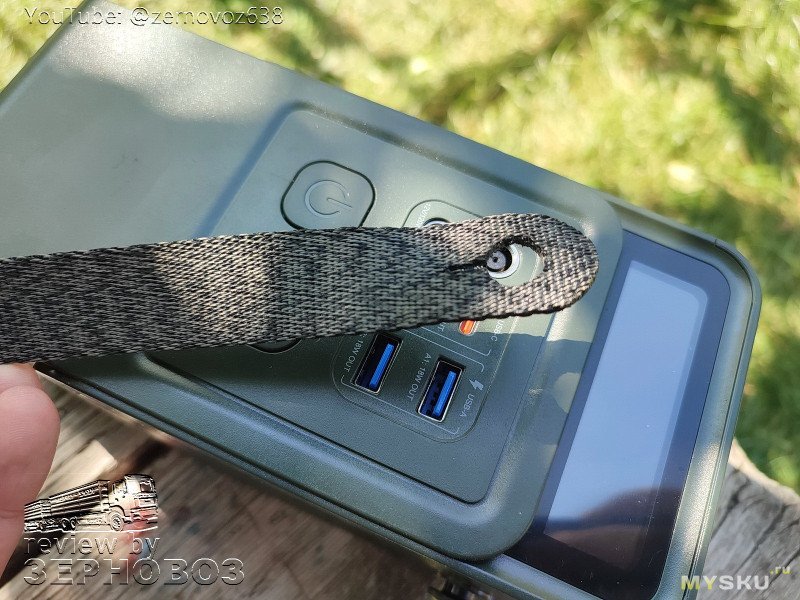

ручка для переноски

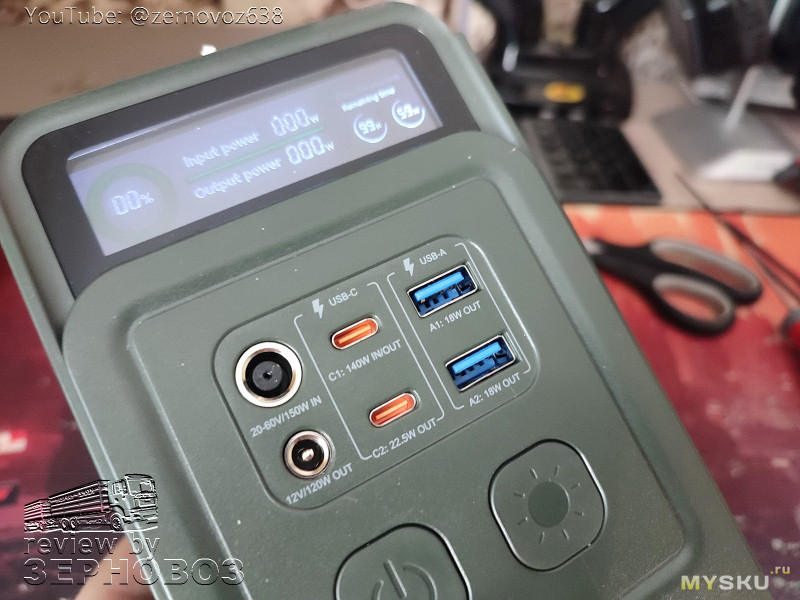

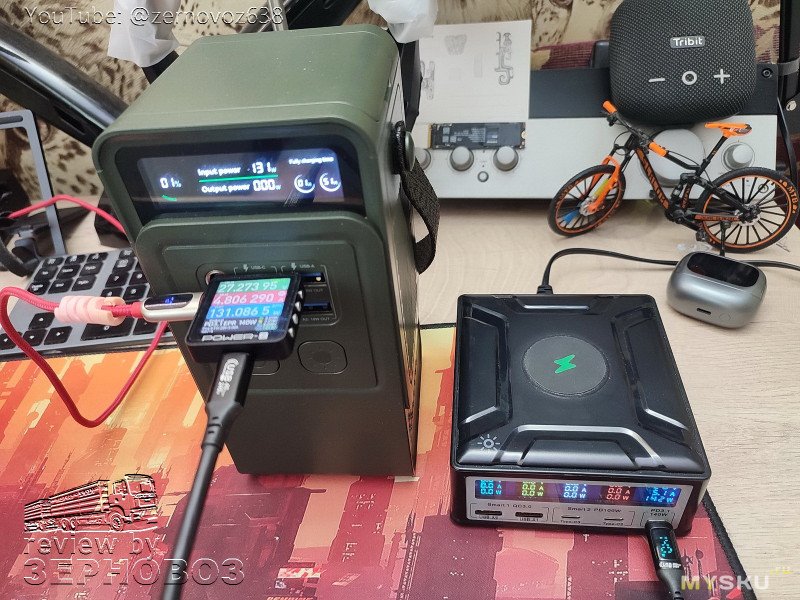

экранчик
Выводы
Модель Ctolity AP200L представляет собой портативный аккумуляторный блок постоянного тока с суммарным запасом энергии 192 Вт·ч. Устройство не имеет встроенного инвертора 220 В AC. Энергообмен осуществляется по низковольтным DC-каналам высокой мощности (до 140 Вт по протоколу USB PD 3.1 и до 150 Вт по DC-входу). Активное охлаждение (вентилятор) в данной ревизии отсутствует, рассеивание тепла пассивное.
ZeRNoVoz team благодарит магазин Banggood за возможность закрыть ещё один гештальт и провести ещё один сеанс динамичной медитации. А также за возможность ознакомить любопытных читателей с внутренним миром ещё одного товара (п18)
===
Купон: BG9a01c1
Примечание: цена в топике указана на момент публикации.
===
/
Благодарю, что дочитали до этих слов.
Если обзор оказался полезным или просто чтение было интересным — плюс обзору приветствуется. Вам 2 секунды — а мне лучшая мотивация больше тестировать и качественно жарить.
Вопросы и дополнения — в комменты, читаю всё и отвечаю по возможности.
И помните: пока вы ищете пасхалки, автор уже готовит новые.
Всем тепла, мира и здравомыслия!
благодарю за внимательное прочтение
много блоггеров уже рассказали со всех сторон. а именно разборки — нет
базовые нагрузки и протоколы прогнал, всё нормально выдаёт. дополнительные стресс-тесты и прожарки в процессе, у Зерновоза за этим не заржавеет
Да и не электростанция это, а павербанк.
А по поводу станции или павербанка. так всё зависит от экосистемы. в виду реалий, дома сделал резервное питание рабочего места, все завязано на 12В и 20В (без лишних потерь КПД на инверторе 220). и эта «павербанка» спокойно питает док-станцию с ноутбуком, и рядом чуть другая — два монитора через DC. ещё в перспективах это всё заряжать напрямую от солнечных панелей. никак не решусь заморочиться с ними
теперь вопрос: какой «обычный повербанк» это потянет?
поэтому имхо, что с выходом на мощные протоколы (60-100Вт) граница давно слегка подразмылась
мне удобнее называть это именно низковольтная, но электростанция
Электростанция принципиально отличается от павербанка тем, что вырабатывает электроэнергию из чего-то, отличного от электричества (тепла, пара, света, энергии волн, ветра, механического движения и т.д.). А павербанк — это накопитель энергии (аккумулятор) + зарядка на входе и преобразователь (конвертор) на выходе. То, что он сам может использоваться как зарядка чего-то или UPS и его можно заряжать от солнечных панелей (не факт, что напрямую), электростанцией его не делает.
их в отдельную категорию от павербанков выносят из-за увеличенной емкости, выходной мощности и обычно в результате — веса и габаритов, которые не подразумевают избыточную портативность. иначе и UPS можно павербанком назвать, но зачем.
Убрал из текста все слова «станция».
На этом дискуссию «о наименовании устройства» предлагаю закрыть.
зы

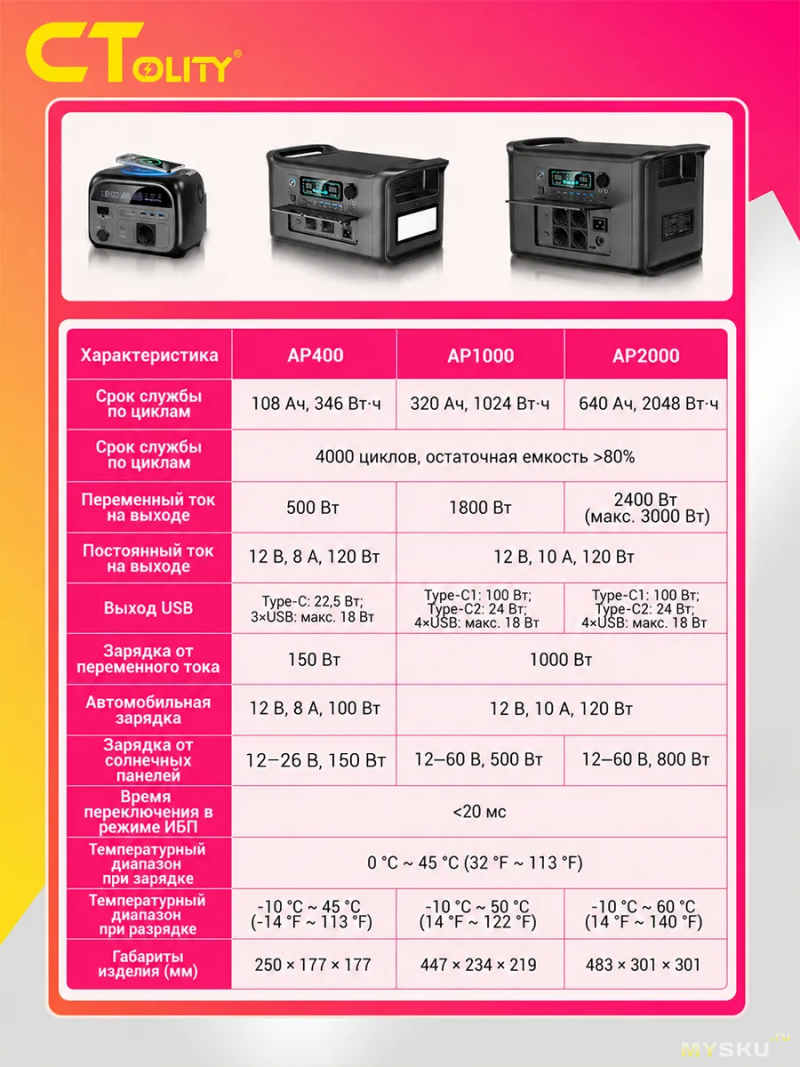

если кому надо мощнее
Уже один раз выручила — запитывал роутер на оптике и свет в коридоре.
Кстати, настойчиво не советую разрекламированную BULETTI. Сервис-центры ими завалены. Там проблема с программируемым чипом и самим батареями (вернуть к жизни станцию на батарей, севшей в «0» еще тот геморой).
По исполнению они может и не идеал, но точно не хуже тех безымянных шедевров китайского дерьмостроения.
192 Втч ~ 2,5 кг
346 Втч ~ 4,0 кг
512 Втч ~ 6,5 кг
1024 Втч ~ 13 кг
2048 Втч ~ 24 кг
зависит от холодильника (как ниже верно заметили), с котлом проще, но про синус верно
чисто теоретически — холодильник в момент пуска может запросить 1.2-1.8кВт (и ваша станция уйдёт в защиту, а может и не уйдет — современные инверторные не такие резкие), у знакомых так стабилизаторы не всегда вывозят пуск
и по поводу моделей от 3кВтч — это надо чтобы отписались пользователи подобных систем, я пока что более 1кВтч в руках не держал
ппс просматривал модели 0.5–2 кВтч — обычно мощность инвертора плюс-минус равна ёмкости станции (если отбросить букву «ч»), а пиковая кратковременная (как часто пишут) вдвое выше, за кадром их качество и реалии (х2 в пике выдержит ли и сколько по времени до ухода в защиту)
По поводу запаса вам немного разогнали, станция с реальной мощностью выше киловатта должна потянуть холодильник, а при такой ёмкости практически всё будет мощностью от 2кВт. Главное — ни в коем случае не берите балконные системы хранения энергии. Они для другого предназначены и у них мощность на выходе мизерная. Либо рассматривать их характеристики чуть не в микроскоп и изучать отзывы.
у меня аналогично, нужно просто подождать…
и вообще с подобным желательно писать на форуме — там админы посмотрят что снова не так (может какой из адресов у провайдера заблокирован)
а также с тем, что пишет тов.uncle_sem
моё скромное имхо
если формат материала/сайта с упором на текст, а фото лишь дополняет инфомрмацию/смысл, то кмк удобнее если сначала «прочитаешь» о чём-то и уже далее смотришь фото/картинку
имхо
текст под фото — удобно если это разовые очень краткие комментарии/пояснения (или названия фото чтобы не путать)
в остальном — текст удобнее ДО картинки
,,,
Понеслась!
Лёгкое правда здесь сменилось „тяжёлым“, но только в смысле веса, а так же, „тяжёлым“, но уже в виде „потрошков“ этой, теперь уже значится вестимо нелёгкой, GaN — GaN-портативной электростанции, от просмотра которых было (вновь присутствует корень „тяж“, который, ну совсем в данном случае не „тяж“, а очень даже наоборот) тяжело как раз таки оторваться и тем самым не увеличив общее время чтения, но оно того однозначно стоило. ZeRNoVoz, спасибо за разбор, который было интересно глянуть.
благодарю, стараюсь
но вы читайте как удобнее. не претендую на истину.
//
Вы же сами Показали!!! 4 банки по 15А*h = имеем 12в\15 000мА* h а не как не 60 000
с мифический 192 Втч (вера термоусадками и 100%кпд)
/
p/s
за разбор спасибо понятно за что просят почти 9 000р
Дальше надо вспомнить что номинальное напряжения четырёх ЛЖФ не 12 В ровно, а 12.8 – так высчитанные ранее 192 Втч и получим.
и это тот случай когда ваттчасы «честнее», смухлевать не получится ;)

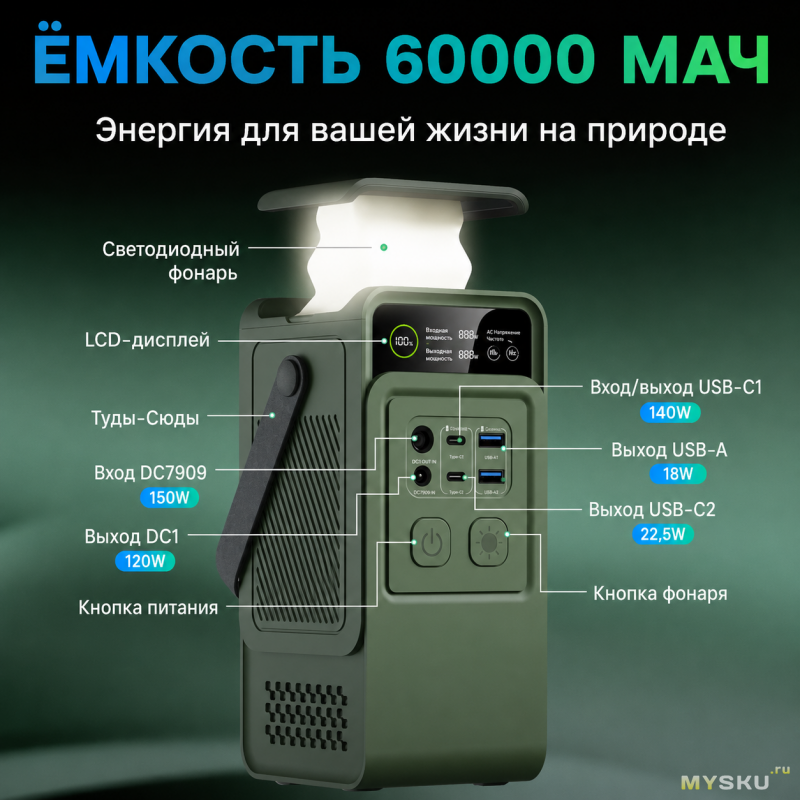

60 000 мАч это эквивалент ёмкости всех ячеек, чтобы покупатели, которые привыкли к маркировкам обычных павербанков, могли оценить и сравнить
по хорошему нужно писать что-то вроде 12.8В 15000мАч, но тогда будет не совсем понятно…
пс благодарю, что читаете и трезво смотрите на маркетинговые цифры, пишут номинал, потери и недовес не указывают (верим термоусадкам ©)
*Если, конечно, он у Вас есть:)
можно воткнуть в бортовую сеть звездолёта)))
поправил в описании, действительно, там же DC вход от 20В (а не от 12В)
пс от авто с акком на 12В разве что через АЗУ с PD (если вдруг надо или очень хочется)

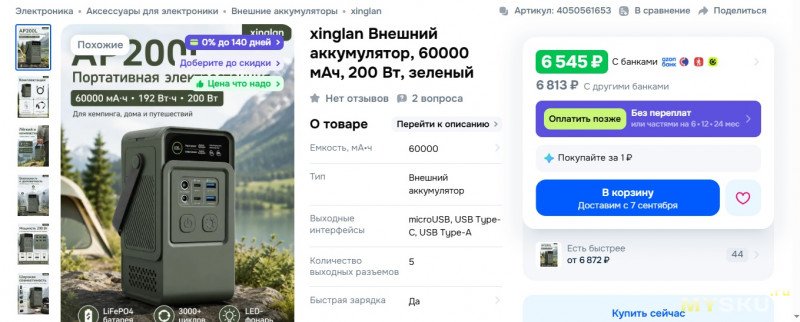

Что-то не видно его разборов, а уже почти конец месяца.
но я их отмыл и просушил)
в лесу то понятно — можно просто собрать…
вент отверстия — видимо решили что тепло не особо движется вниз… и для повышения «защиты от брызг» убрали решётку (она, кстати, если роса — то точно не по делу)

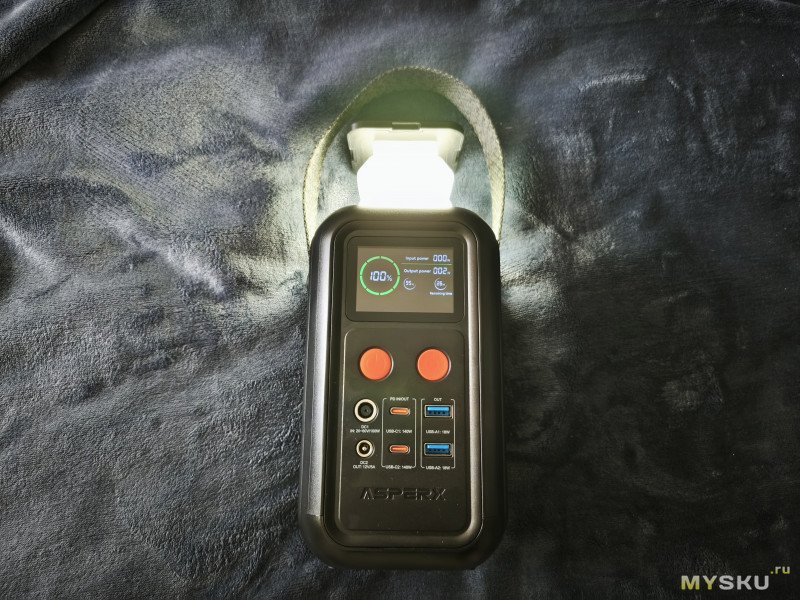

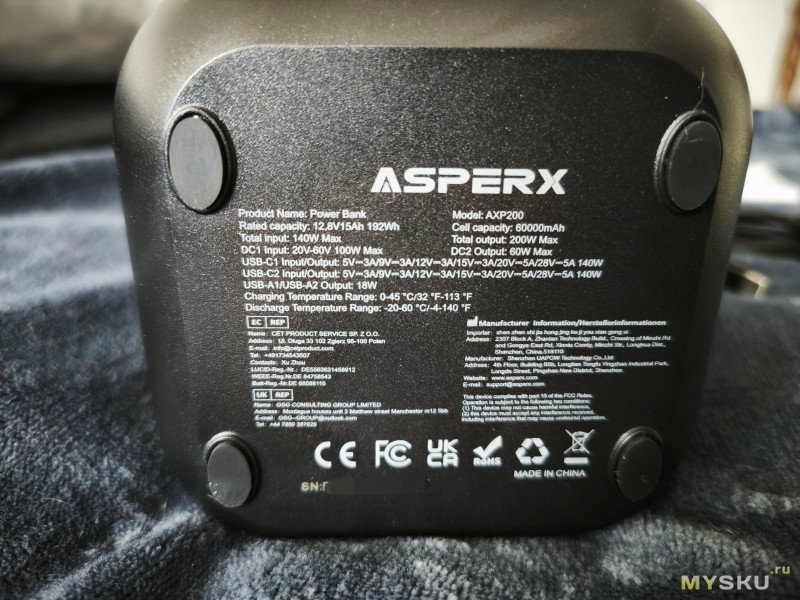

type-C порты — явно запаралелили (и возможно чуть улучшили логику перераспределения мощности)
DC — было 12 В, до 120 Вт, стало до 60 Вт, очень похоже что лучше не нагружать более 5А и не исключаю что были или жалобы или рекламации
зарядка от двух источников — хм…
Про вентиляцию и DC — согласен, видимо так и есть. На счет запараллелены ли type-c — не знаю, но отдавать могут в разных режимах на разных напряжениях, а если подключить ЗУ в оба type-C и попытаться еще в DC1 воткнуть солнечную панель, то один из type-c отключается.

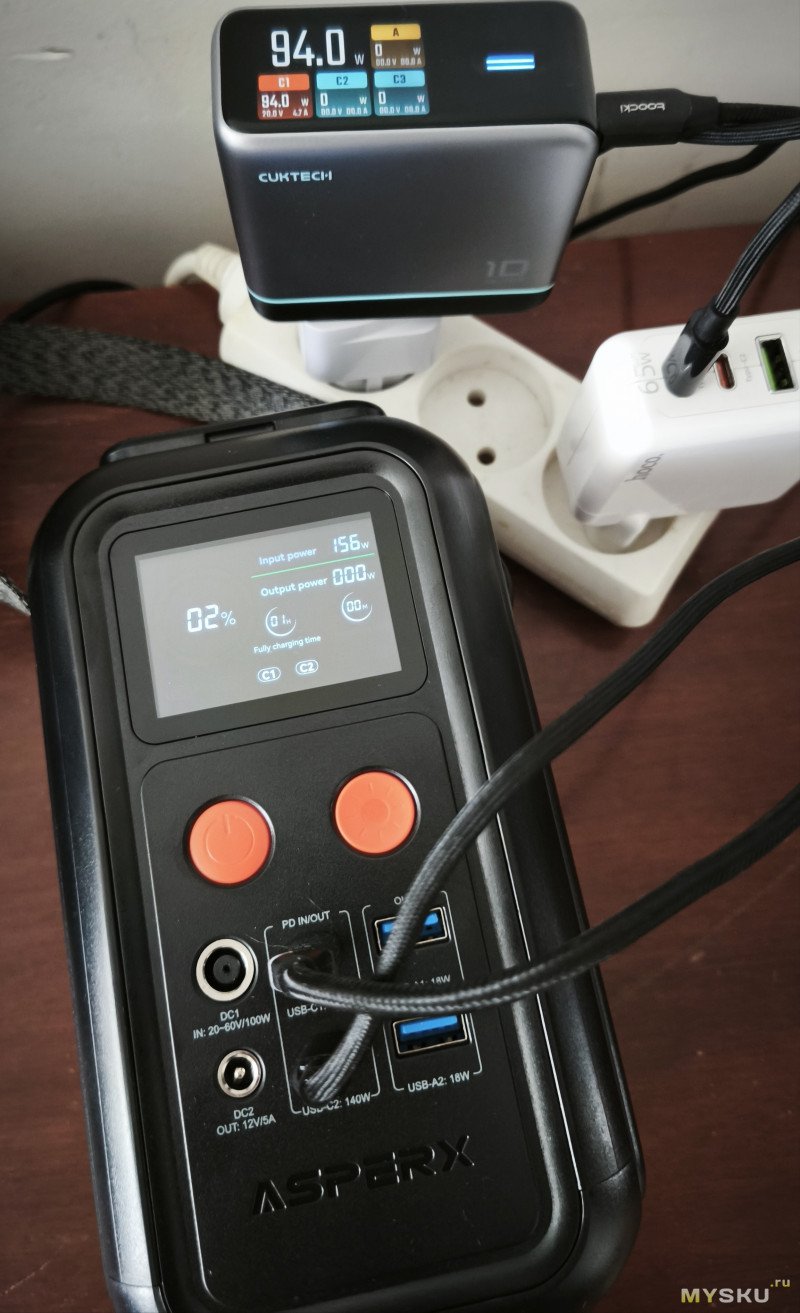

На счет зарядки от двух источников — для себя это нашел довольно полезным. Например этот Cucktech через один USB-C может отдавать до 100Вт, но если в настройках включить режим «Dual Laptops» и воткнуть два кабеля, то суммарно можно заливать уже 120Вт, либо когда надо очень быстро зарядить, то использовать два ЗУ как на фото выше.
Купил данный повербенк после предыдущего обзора на PlusPda,
Из минусов:
1. Если подключать устройство и при этом не включать повербенк заранее, то он в 95% случаев пытается зарядиться сам, а не заряжать подключенное устройство.
2. От солнечной панели у меня берёт до 35 Вт, хотя должен в 2-3 раза больше. По замерам панель выдаёт необходимый ток.
3. При быстрой зарядке от 140 Вт з/у греется довольно сильно.
про то, что он пытается заряжаться сам от подключенного девайса (если не ткнуть кнопку заранее) — похоже, что у двунаправленных контроллеров (IP2366) такое бывает, например р, моя банка базеус 30Ач 65Вт наоборот всегда упорно хочет именно отдавать (если подключить к другой банке)
А сам повербанк, зачетный!!!
паяльная станция
интернет станция
кухонная станция
гладильная станция
а мы все станционные смотрители
Кофе станция )) ох недосмотрели маркетологи БОРКа пока…

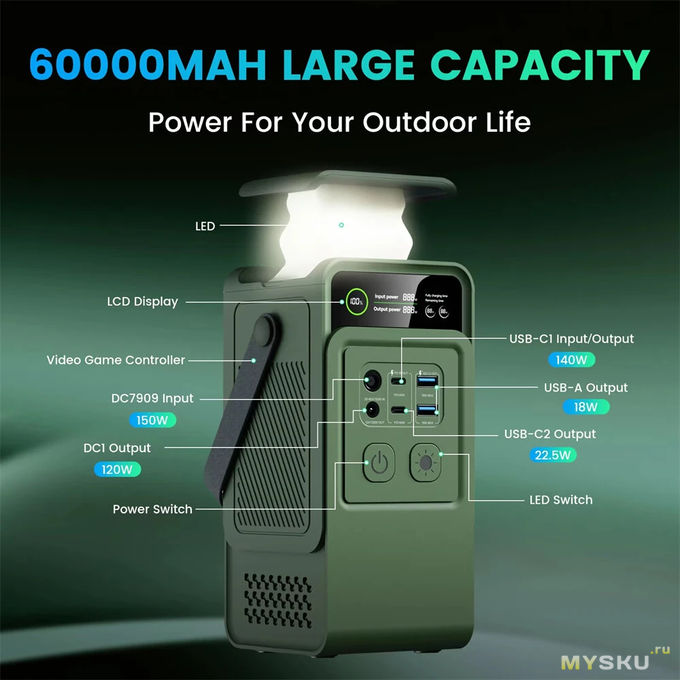

На фото, с указанием на ручку есть надпись — " Video Game Controller "
А где игры? )
я думал так никто и не заметил «тонкий юмор дизайнеров»
что проверил — подал на C1 60 Вт и взял с С2 27 Вт — работает, вроде как С2 не реагирует на включение/отключение С1
пару раз перевоткнул — стабильно
но нужно будет понаблюдать…
и да — 90% что Type-C1 (in/out) и DC in висят на одних и тех же чипах, т.е. если заряжать станцию через DC in, то C1 на выход использовать точно не получится
пс планируете использовать как псевдо-UPS (в режиме сквозного питания)?

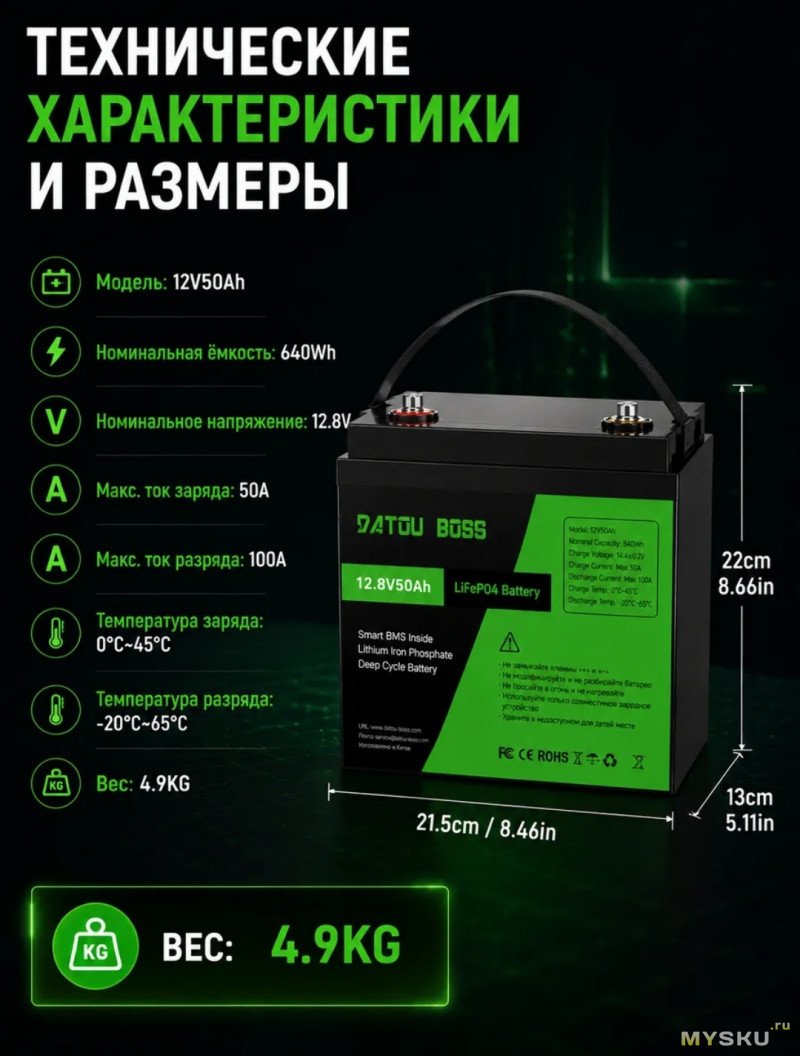

7 тыс руб стоит Тяговый аккумулятор WBR MB50-12 12В, 50 Ач, я его только что купил, он весит 14кг! потом короб для него с usb выходами хотел купить… в машине возить…
