Комплект из 2-х раций BAOFENG UV-5RMini

В прошлом году мы с друзьями ездили на двух машинах в Астрахань на рыбалку и столкнулись с такой проблемой, как периодическое отсутствие сотовой связи. А в долгой дороге кому-то надо заправиться, кому-то оправиться, а кому-то просто кости размять, поэтому требуется какой-то иной вид связи, не зависящий от внешних факторов. Самый простой вариант, который пришёл в голову — портативные рации.

Технические характеристики BAOFENG UV-5RMini:
******************************************
Дальность связи максимальная, км:    10
Диапазон частот:  FM78-108 МГц; AM108-136 МГц; VHF136-174 МГц, UHF400-520 МГц, 350-390 МГц
Частота передачи: VHF144-148 МГц; UHF420-450 МГц
Мощность передатчика, не более, Вт:    5
Тип модуляции:    AM/FM
Шаг изменения частоты, кГц:    12,5/25
Выходная мощность аудио, мВт:    750
Батарея:    Li-Ion 7,4 В / 1600 мАч
Порт для зарядки: Type-C
Количество ячеек памяти:    999
TFT-экран с диагональю: 1,44 дюйма
Функция сканирования субтонов CTCSS/DCS:    Да
Одновременный приём на разных диапазонах:    Да
Сканирование частот (каналов):    Да
Влагозащита:    Нет
Настройка с клавиатуры:    Да
Функция кодирования и декодирования в формате DTMF: 20 вызовов
Bluetooth: для программирования

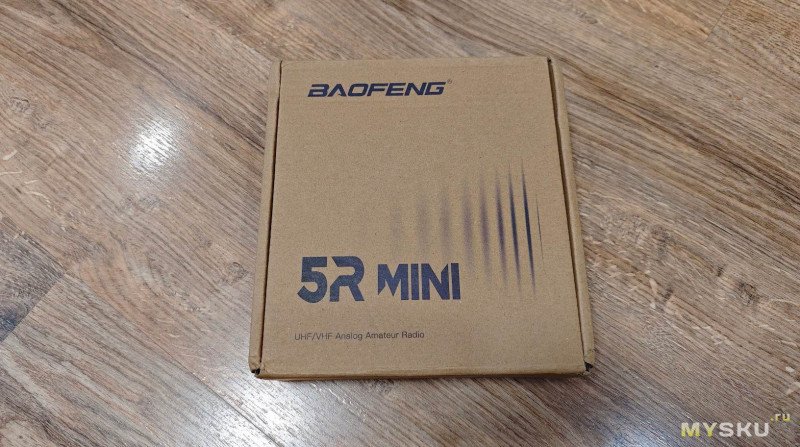

Поставляются рации в обычной, ничем не примечательной коробке из коричневого гофрокартона с минимальным графическим оформлением.

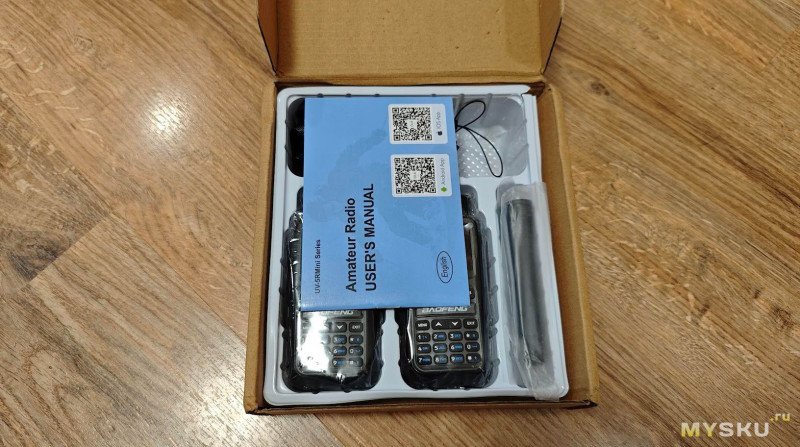

Внутри имеется ложемент из тонкого пластика, в котором в разных отсеках лежат обе рации и все комплектующие к ним.

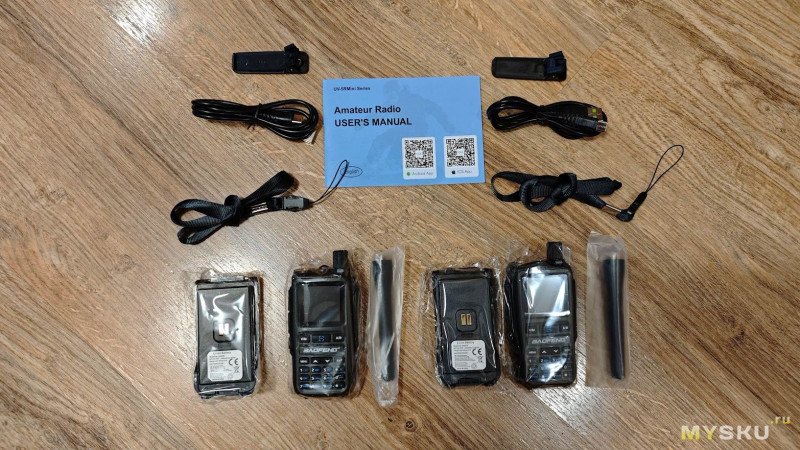

Комплект поставки состоит из парного комплекта раций, аккумуляторов, антенн, клипс, ремешков, зарядных кабелей и инструкции.

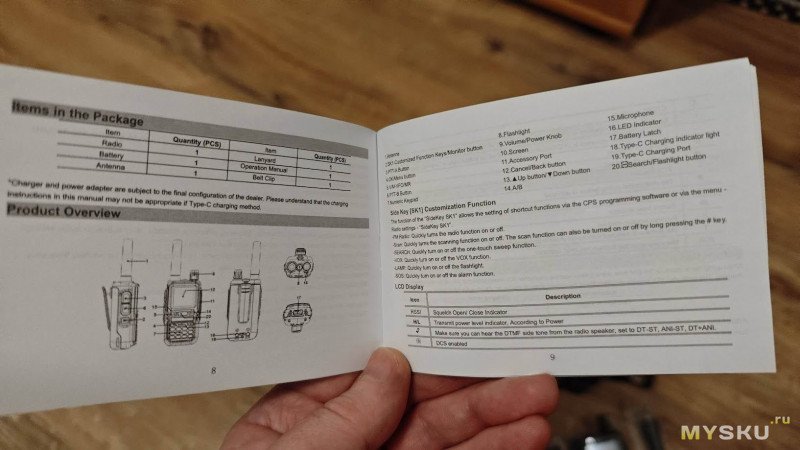

Инструкция имеет черно-белую, довольно качественную полиграфию и перевод только на один английский язык.

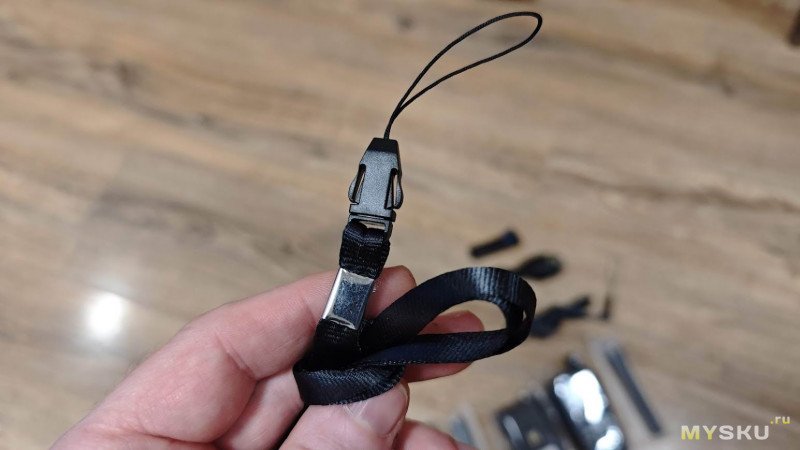

Ремешок тканевый, достаточно длинный для того, чтобы использовать его не только, как темляк, но и для ношения рации на шее. Имеет быстросъёмную клипсу и петельку из тонкого тросика.

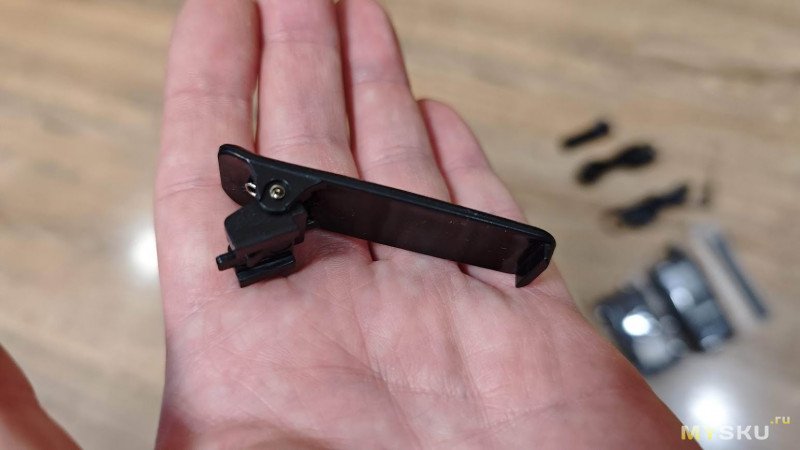

Для крепления рации на клапане кармана или ремне предусмотрена клипса. Он пластиковая с металлической пружиной.

Так как камера имеет стандартный зарядный порт Type-C, то блока питания в комплекте нет, только зарядный кабель USB — Type-C с необычной зелёной расцветкой. Такой цвет должен означать поддержку протокола быстрой зарядки Qualcomm Quick Charge.

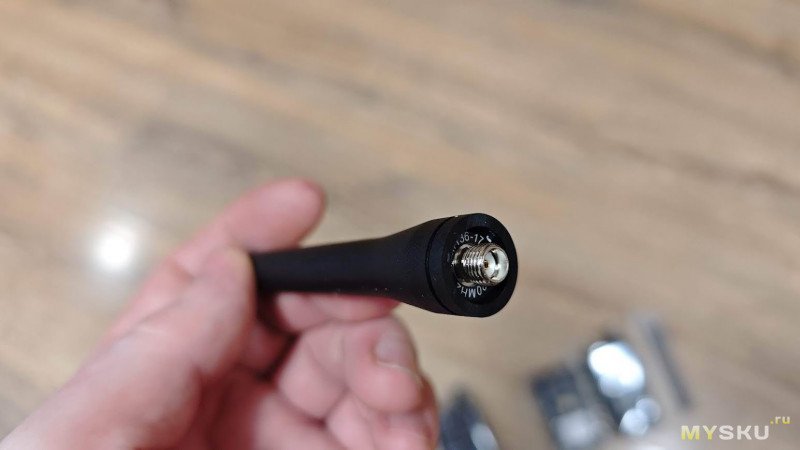

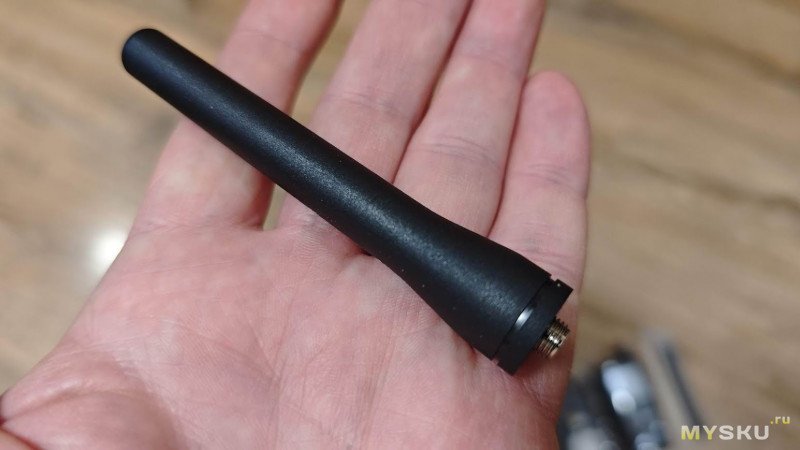

Рация оснащена короткой 9 см антенной в виде гибкого резинового штыря чёрного цвета с резьбовым SMA разъёмом. Она должна обеспечивать базовую функциональность и максимальную компактность, соответствующую миниатюрным размерам самой рации.

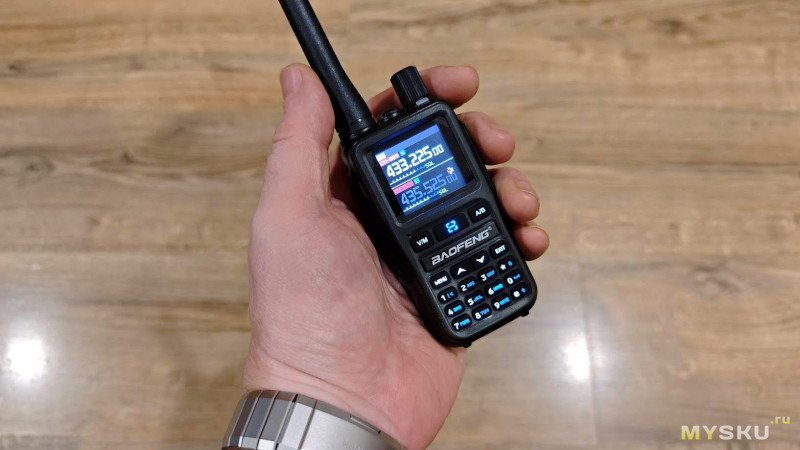

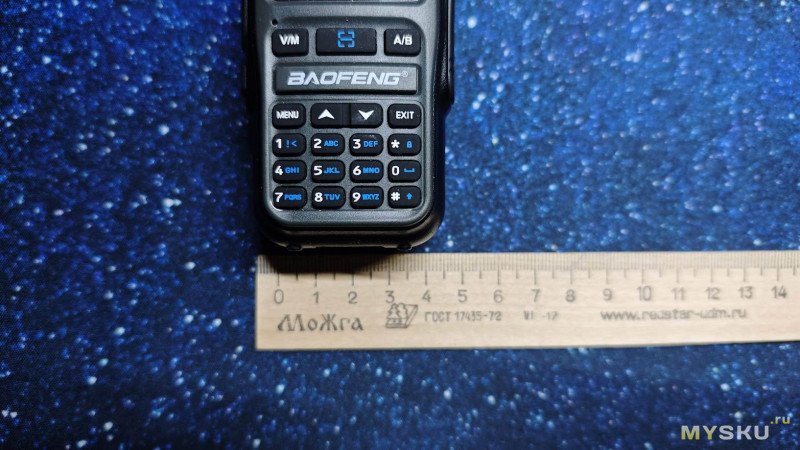

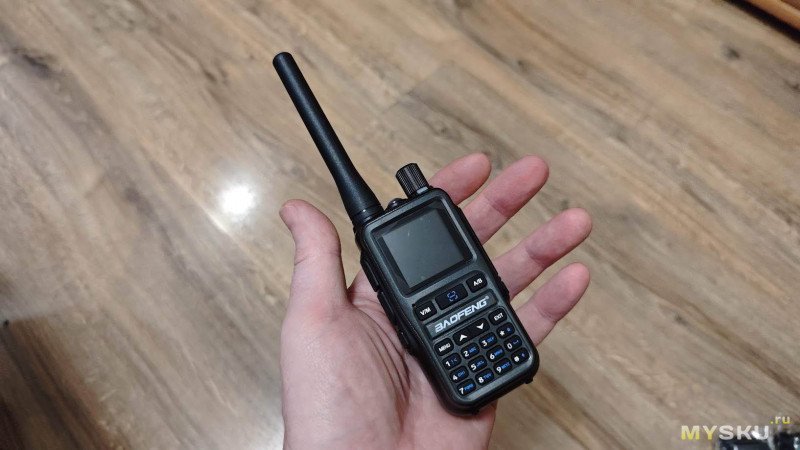

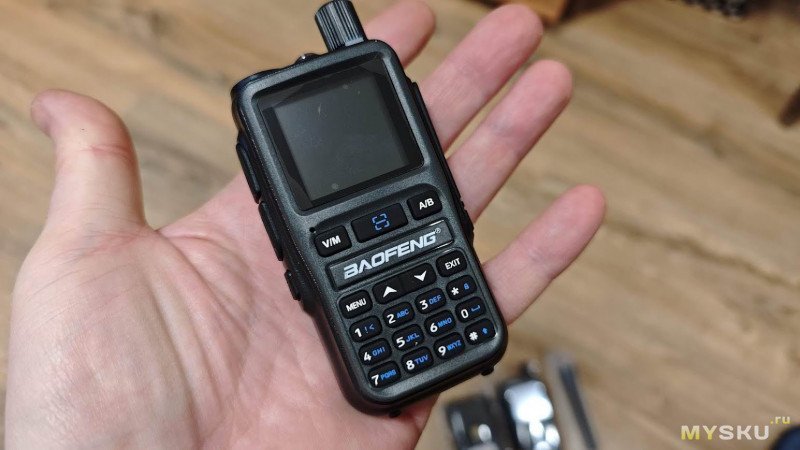

А рация действительно очень маленькая, буквально помещается на ладони. Тем не менее, она оснащена полноценной клавиатурой и довольно большим дисплеем.

Чем-то она мне напомнила мой первый сотовый телефон Siemens C45. Ээх, далёкие нулевые, каждый новый гаджет был, как открытие.

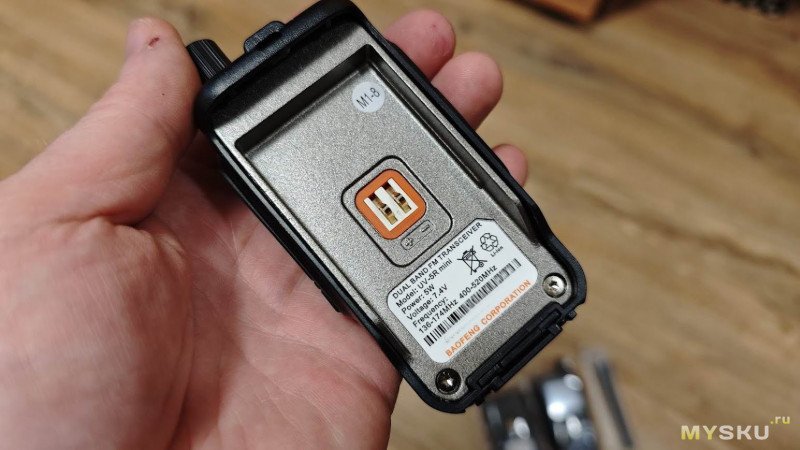

С обратной стороны расположена металлическая площадка с контактной группой для установки аккумулятора. На наклейке указаны основные параметры устройства.

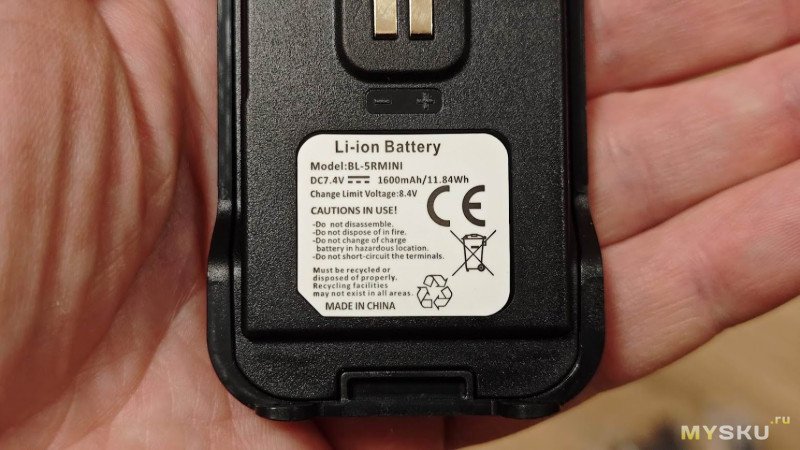

На ответной части аккумулятора имеется своя наклейка с параметрами батареи: напряжение 7,4 В, ёмкость 1600 мАч.

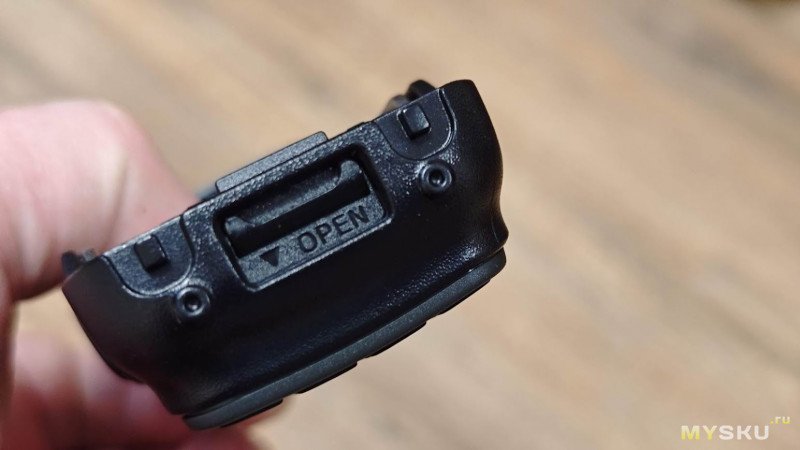

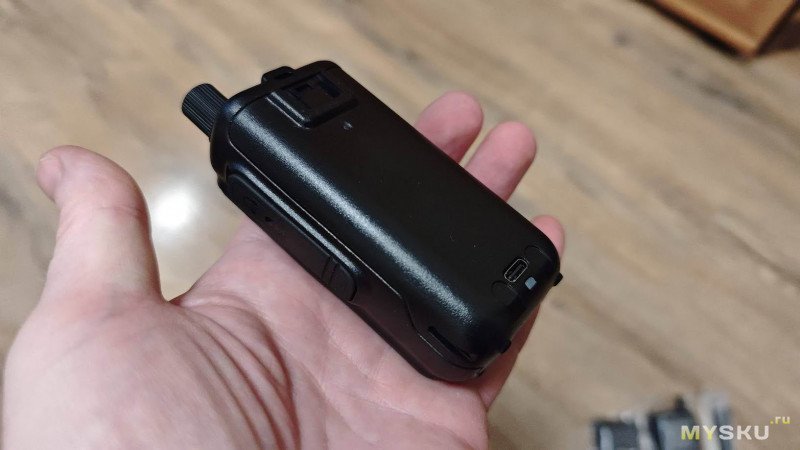

На внешней стороне аккумулятора расположен зарядный порт Type-C, заряжать батарею можно отдельно от самой рации. Внизу имеется защёлка для быстрого отстегивания аккумулятора.

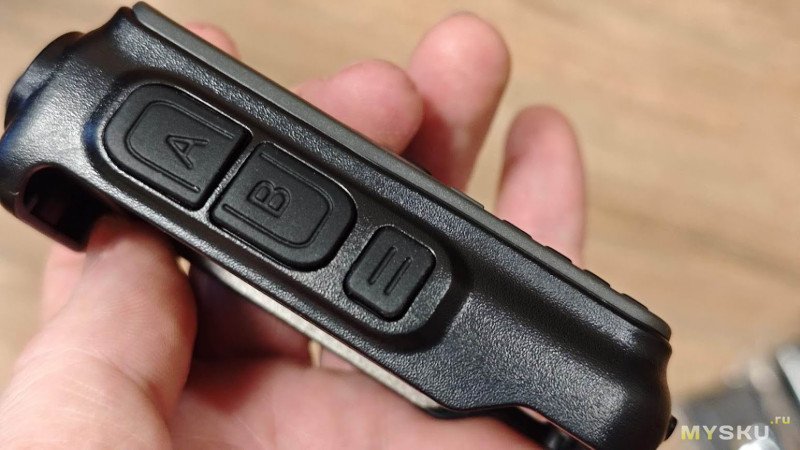

С левой стороны корпуса расположены три большие прорезиненные кнопки: две PTT (Push-to-Talk, «нажми, чтобы говорить») для двух разных каналов А/В и нижняя кнопка включения FM радио.

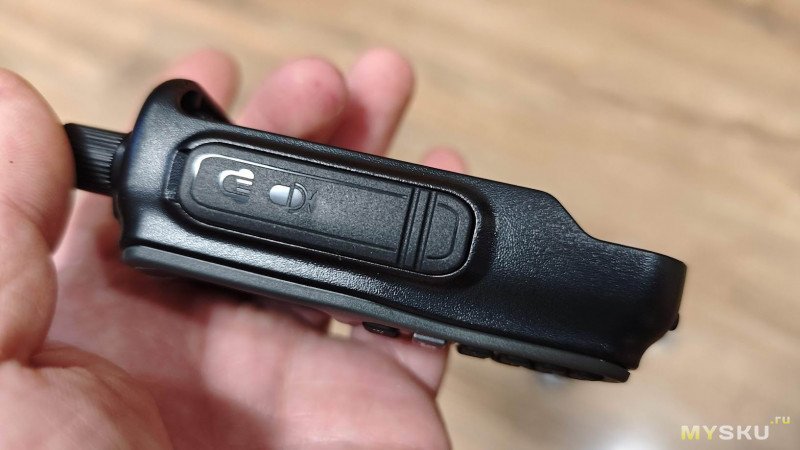

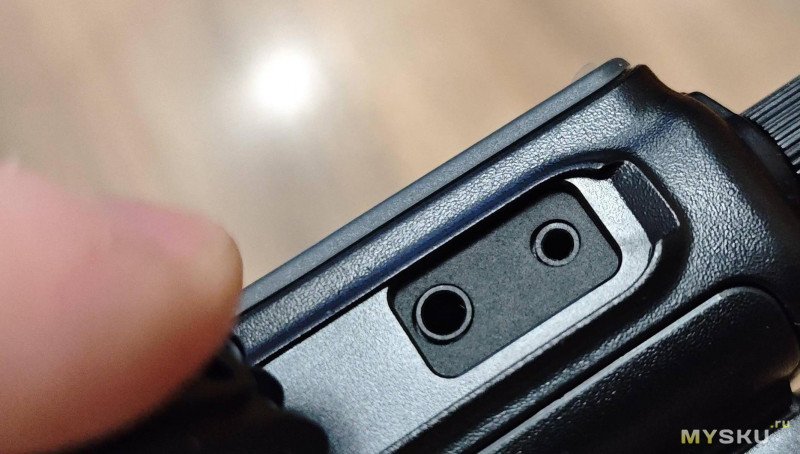

С правой стороны расположена заглушка, закрывающая двухштырьковый разъем для гарнитуры типа Kenwood 2-Pin (K-Plug или K1).

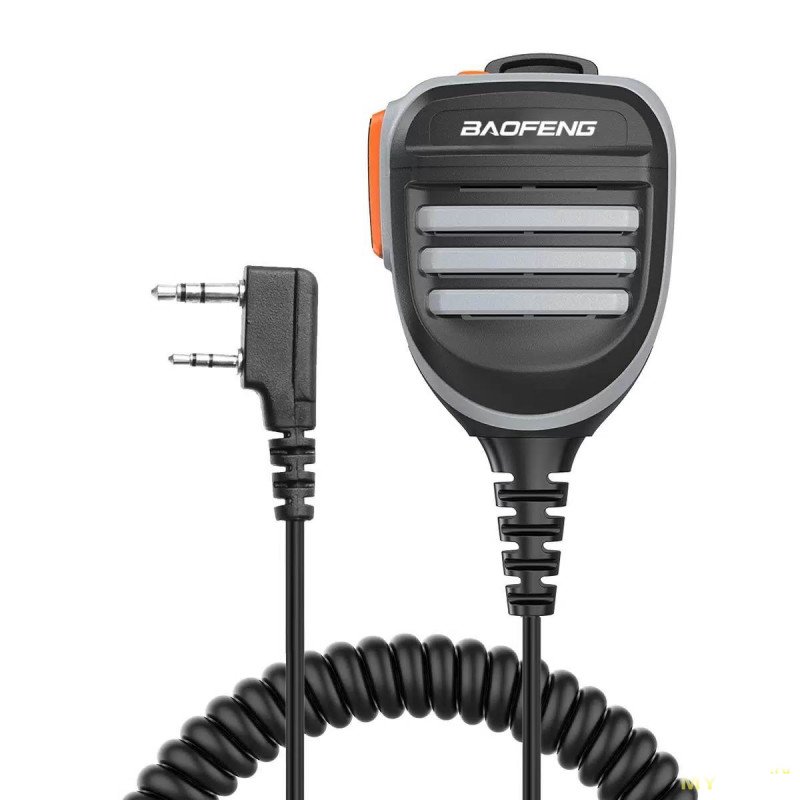

К рации можно подключить тангенту (выносной динамик-микрофон) с таким разъёмом, у BAOFENG тоже есть в ассортименте несколько подходящих моделей.

Собирается рация очень просто. Пристегиваем аккумулятор и вкручиваем антенну. Хотя безопаснее сделать наоборот, если вдруг рация уже включена, то без подсоединённой антенны она может просто выйти из строя.

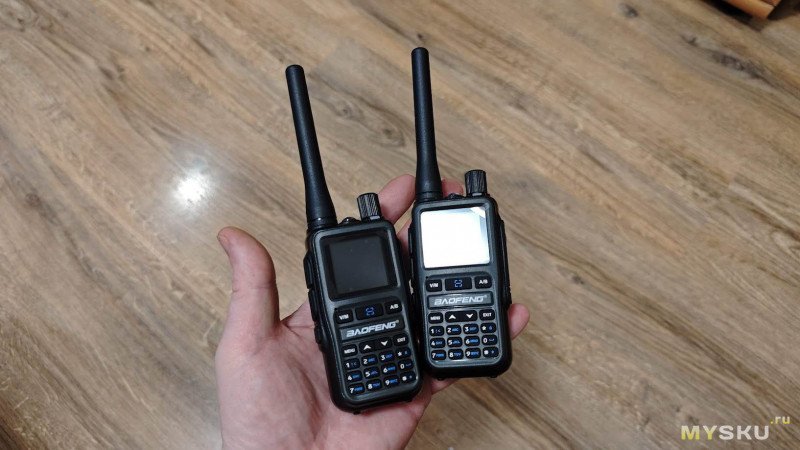

Рации BAOFENG UV-5RMini настолько малы, что обе помещаются на одной ладони. Хотя они толстенькие и достаточно увесистые.

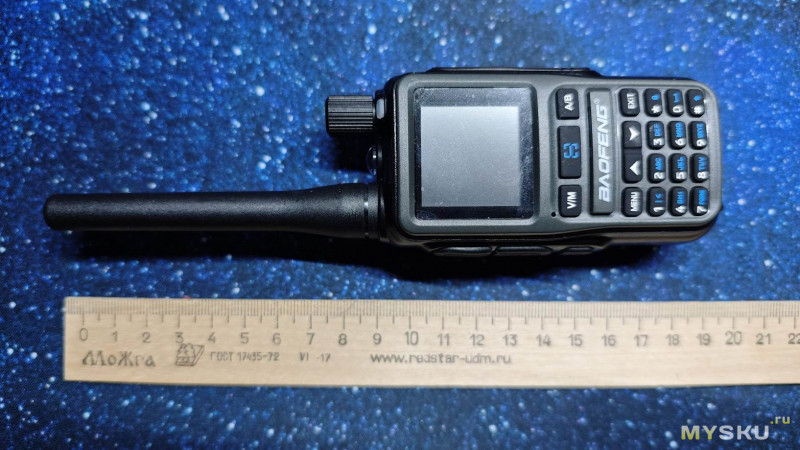

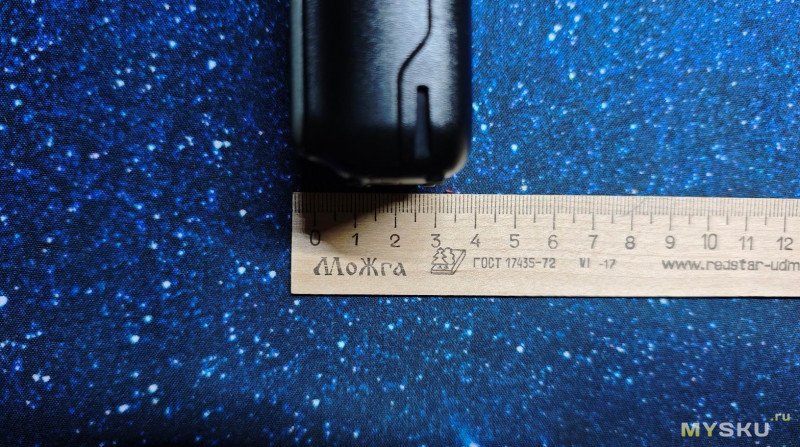

Габариты рации с антенной:  185х45х35 мм.

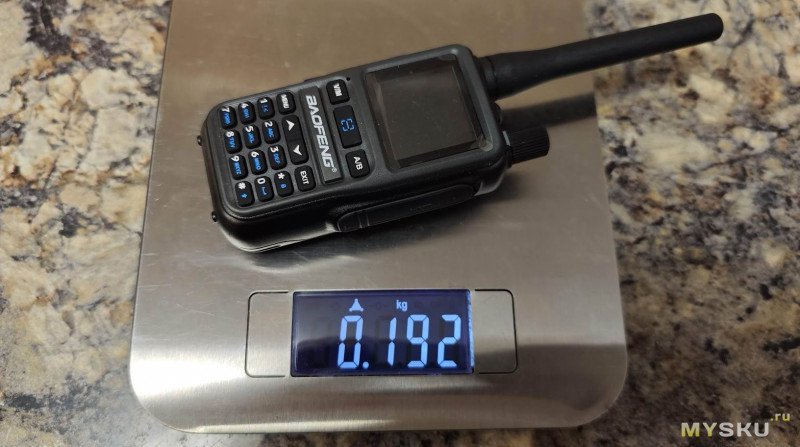

Вес рации 192 грамма.

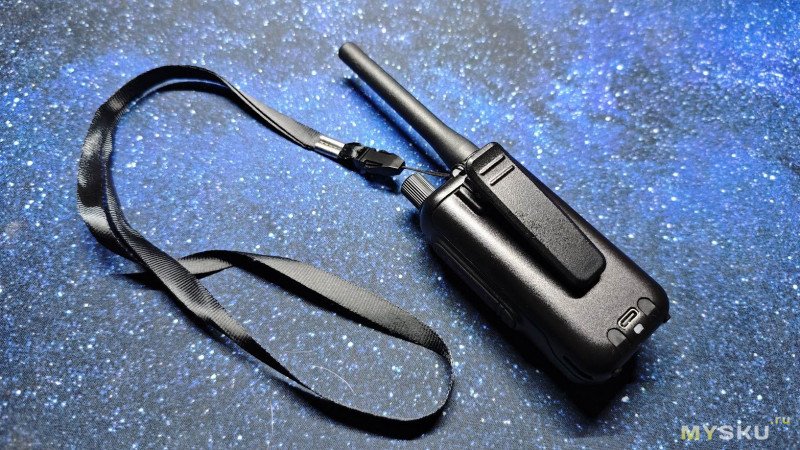

С пристёгнутой клипсой и установленным ремешком BAOFENG UV-5RMini выглядит так.

В нижней части есть четыре небольших опорных подпятника, с их помощью рация может уверенно стоять в вертикальном положении.

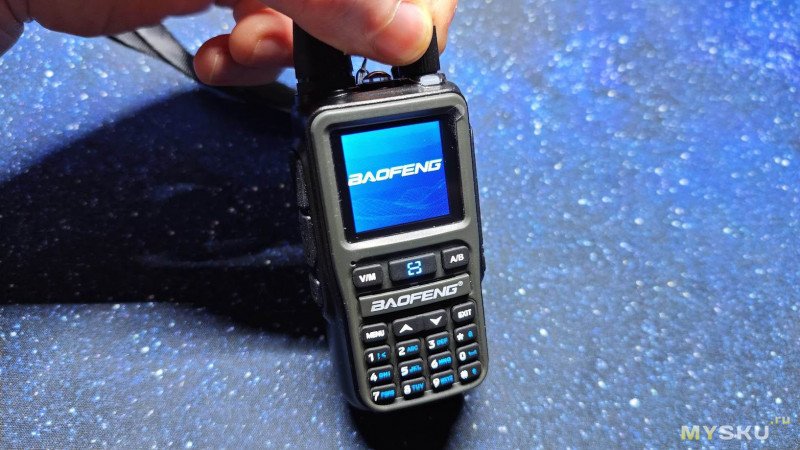

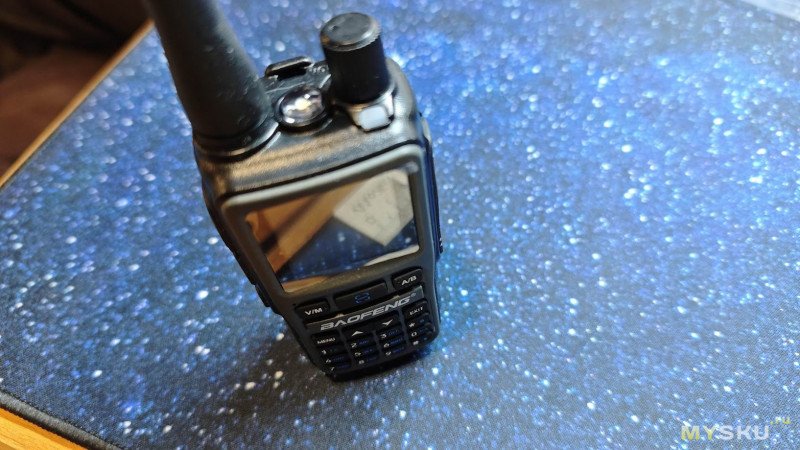

Включается рация поворотным выключателем по часовой стрелке до щелчка. Этим же выключателем регулируется громкость динамика. После включения на секунду появляется логотип бренда. Экран цветной и довольно яркий. Клавиатура также имеет светодиодную подсветку.

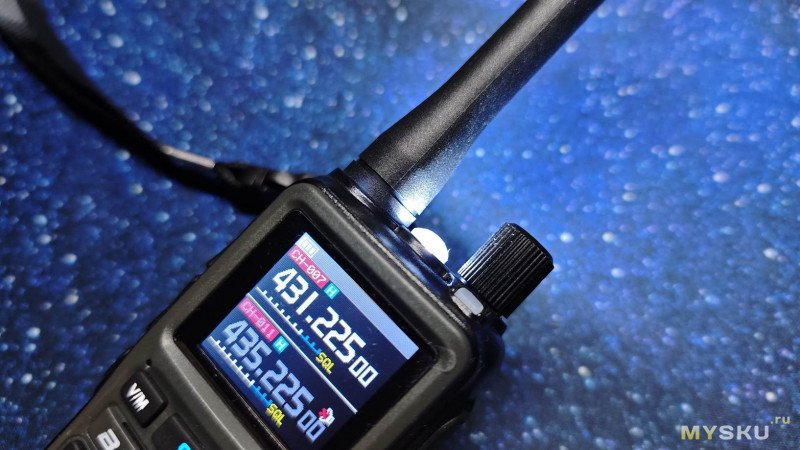

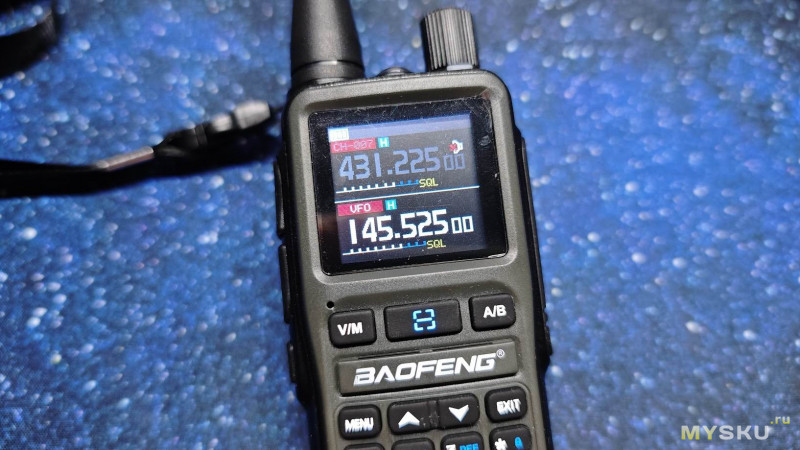

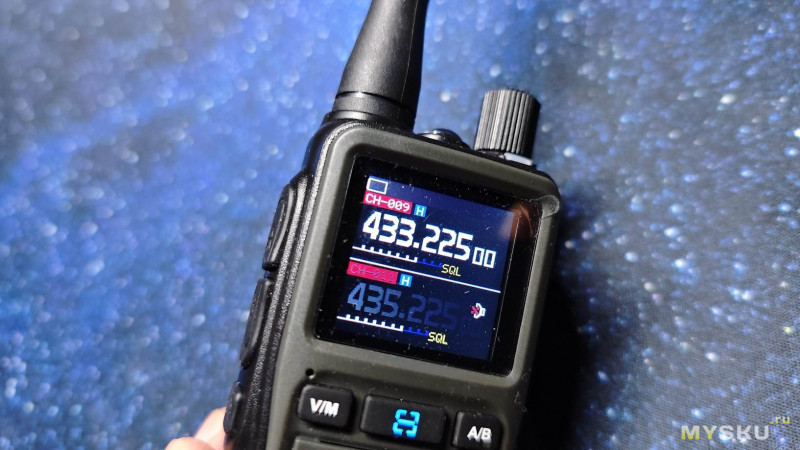

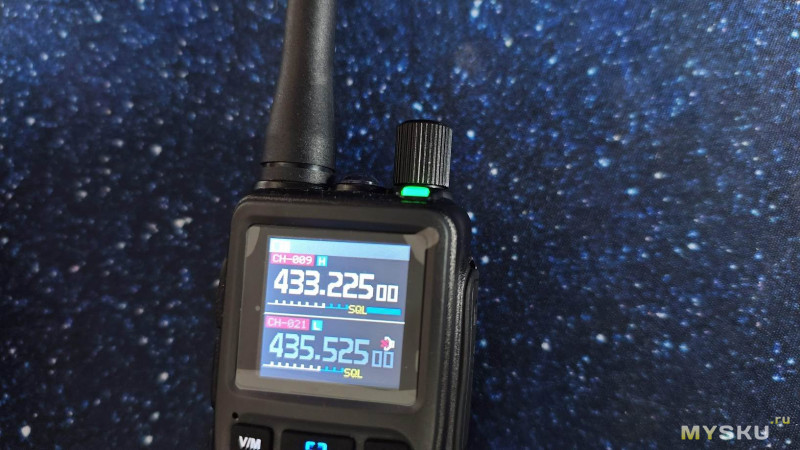

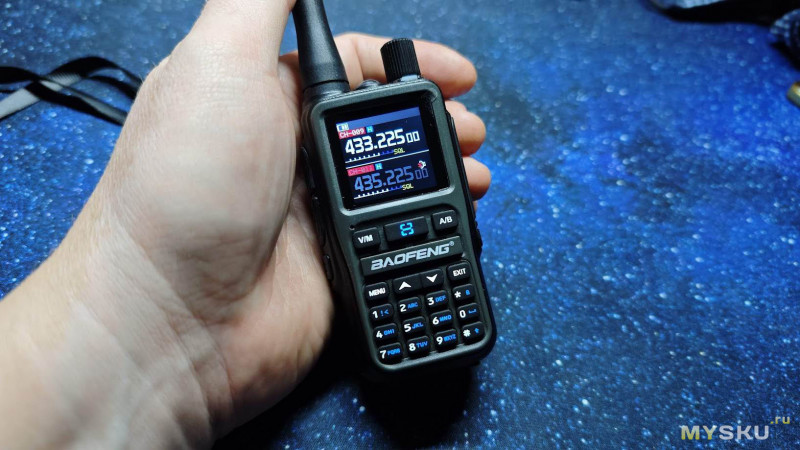

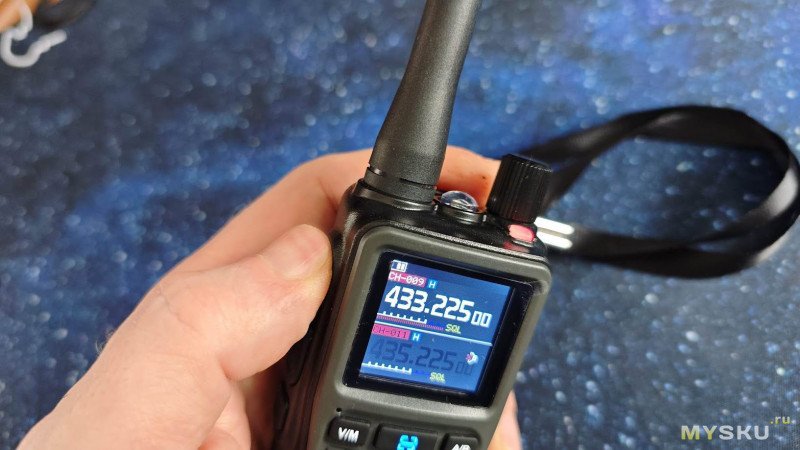

Затем тут же появляется рабочий экран и рация сразу готова к работе. Рация Baofeng UV-5R Mini оснащена цветным TFT-дисплеем диагональю 1.44 дюйма. Так как рация двух-диапазонная, то на дисплее одновременно отображаются две рабочие частоты (или канала). Передача может вестись на двух диапазонах частот: VHF144-148 МГц; UHF420-450 МГц. Насколько я понял (а для меня эта тема абсолютно незнакома, поэтому тут дальше моё имхо) разрешён в нашей стране для любительской радиосвязи без получения специальной лицензии только диапазон UHF420-450 МГц.

Запрещённые частоты. Использование этих частот без лицензии или специального разрешения может привести к штрафам и конфискации устройства:
144.000 – 146.000 МГц: Радиолюбительский диапазон (требуется позывной и регистрация).
148.000 – 149.000 МГц: Служебные частоты.
151.000 – 156.000 МГц: Частоты железной дороги (РЖД).
118.000 – 136.000 МГц: Авиадиапазон (на UV-5R MINI доступен только для прослушивания, передача запрещена и технически ограничена).

Активная строка (та, на которой будет идти передача при нажатии PTT) горит ярче, а на второй, более тусклой строке вдобавок горит пиктограмма с перечёркнутым динамиком. Ошибиться с активным каналом сложно.

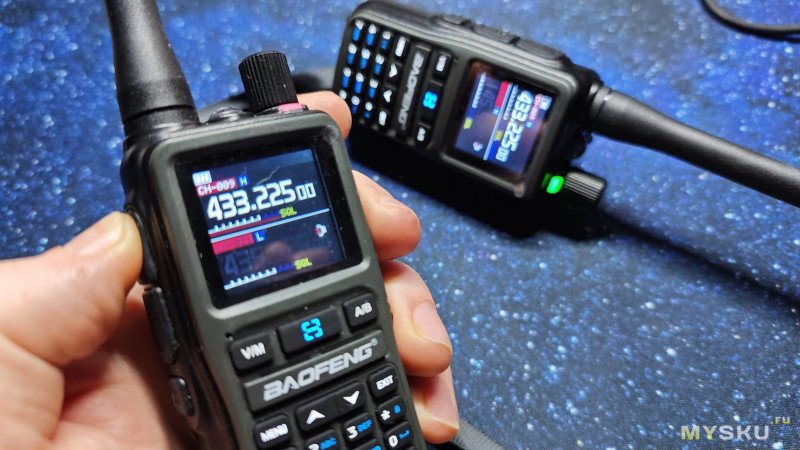

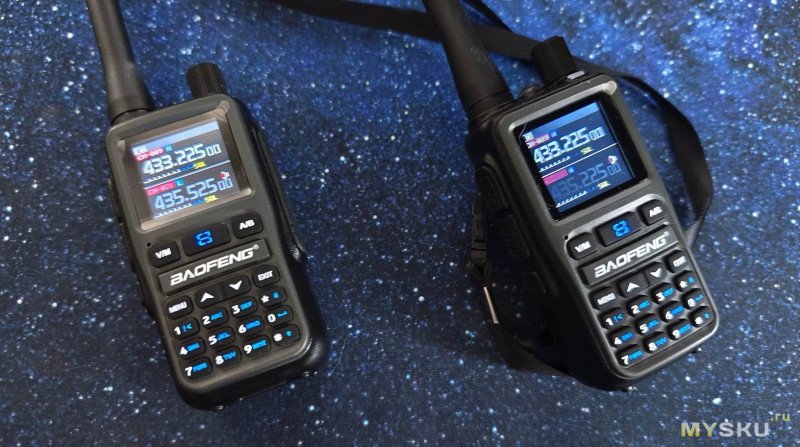

Чтобы вести переговоры между этими двумя рациями, нужно выставить на обоих устройствах одну и ту же частоту.

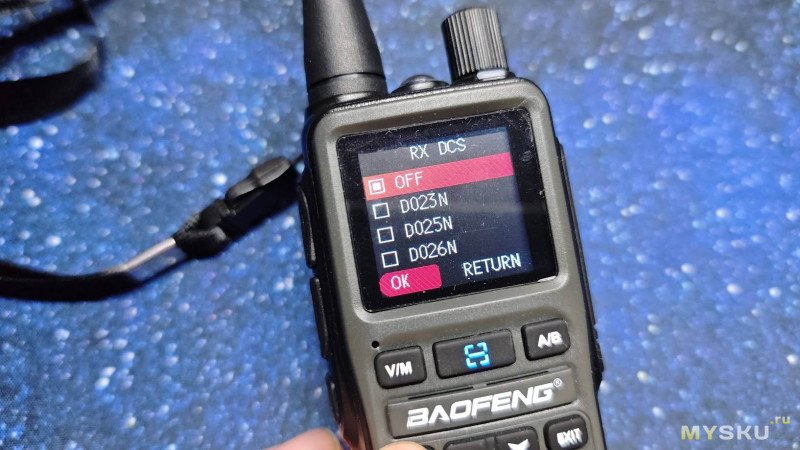

Также дополнительно можно настроить субтоны. Это своего рода «фильтры» или «кодовые замки» для радиосвязи. Они нужны, чтобы вы не слышали чужие разговоры на той же частоте, а слышали только своего собеседника. У данной рации есть возможность настроить следующие субтоны на приём (Receive): RX CTCSS (аналоговые) и RX DCS (цифровые).

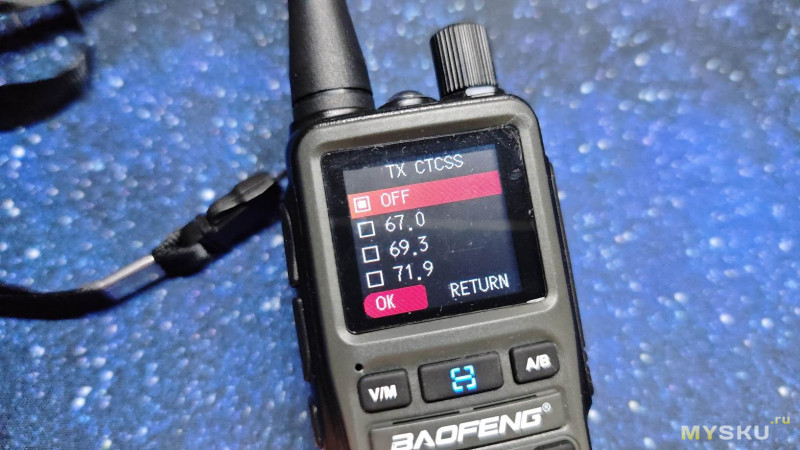

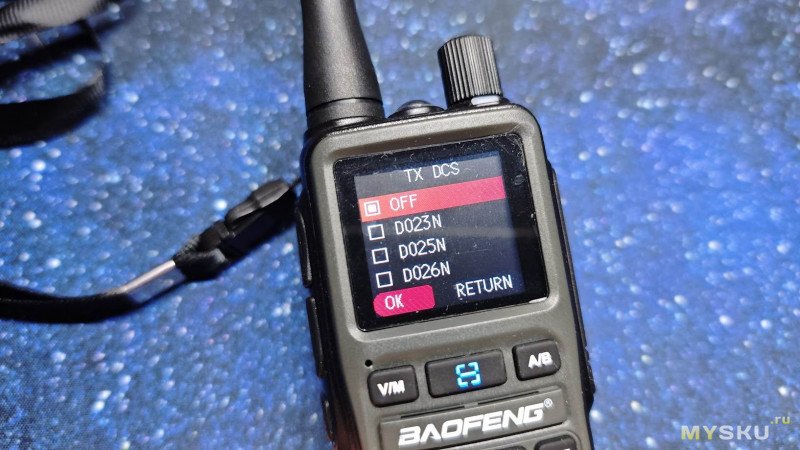

Аналогично придётся настроить на обоих рациях субтоны на передачу (Transmitte): TX CTCSS и TX DCS.

Использование субтонов актуально в городе, где эфир занят разными группами строителей или охранников. Если же использовать рации в лесах-полях, то субтоны лучше отключить, так как они немного уменьшают дальность связи и могут «отсекать» слабый сигнал от товарища, который находится далеко.
При приёме сигнала на рации загорается зелёный светодиод, также он моргает каждые 15 секунд, давая понять что рация включена и работает на приём.

Для отправки сообщения нужно нажать одну из боковых кнопок каналов А или B, после чего можно говорить. При передаче светодиод горит красным светом.

Если в настройках рации включена опция энергосбережения (Power Save), а лишней она никогда не бывает, то после нажатия на кнопку передачи стоит сделать секундную паузу, чтобы дать время рации проснуться и не проглотить первые слова.

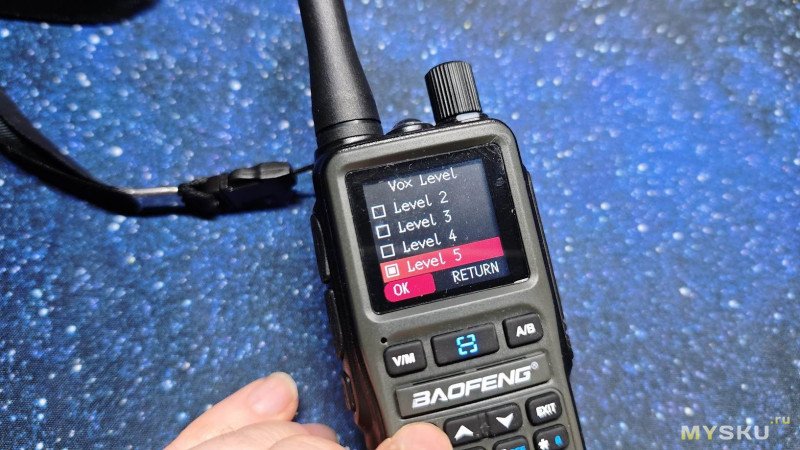

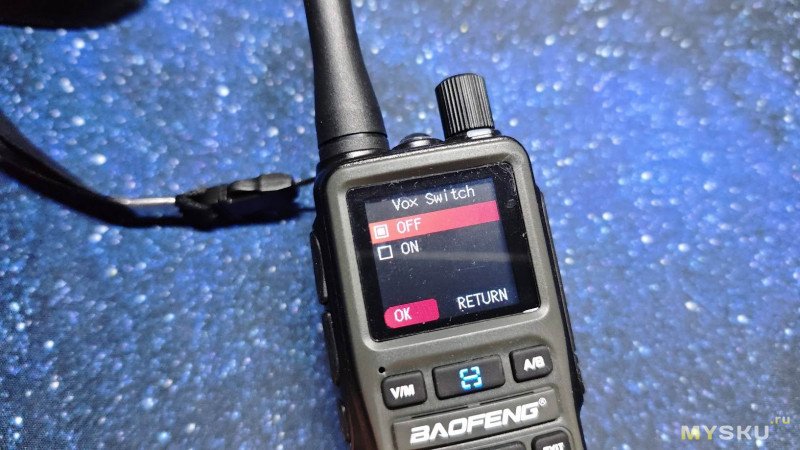

Также BAOFENG UV-5RMini умеет включать передачу автоматически, после того как раздаётся речь. Функция имеет смысл, если руки заняты, а разговор ведётся только с собеседником по рации. Например при монтажных работах на высоте. Для её активации нужно в настройках включить VOX switch и выбрать уровень чувствительности микрофона.

У данной функции есть одна особенность — если использовать VOX switch без внешней гарнитуры, то встроенный в рацию микрофон может улавливать звуки самой рации, создавая так называемую «петлю» передачи — это ситуация, при которой рация сама себя провоцирует на бесконечную передачу. Данный эффект можно минимизировать, если выполнить следующие действия в порядке их эффективности:
— использовать гарнитуру;
— отключить полезную в иных ситуациях функцию Roger Beep — финальный «писк» в конце передачи, который даёт понять собеседнику, что текущий сеанс связи закончен;
— снизить чувствительность VOX switch;
— уменьшить громкость динамика рации.

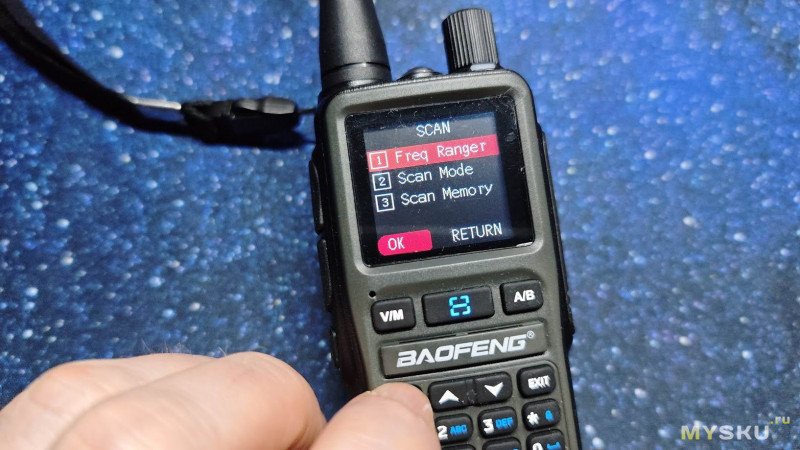

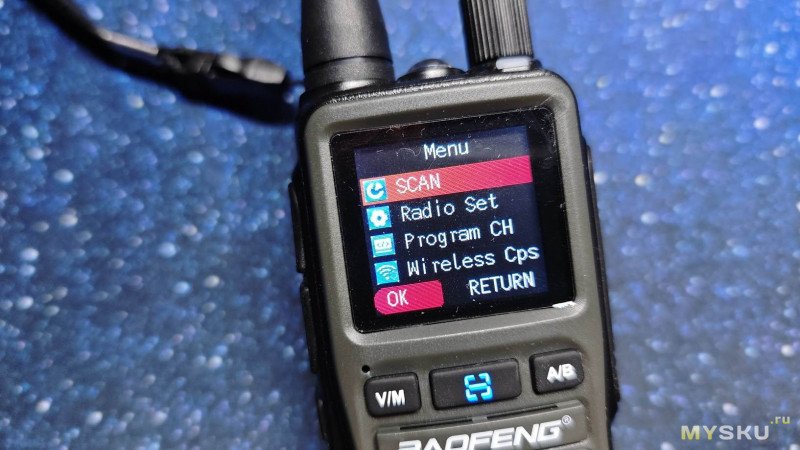

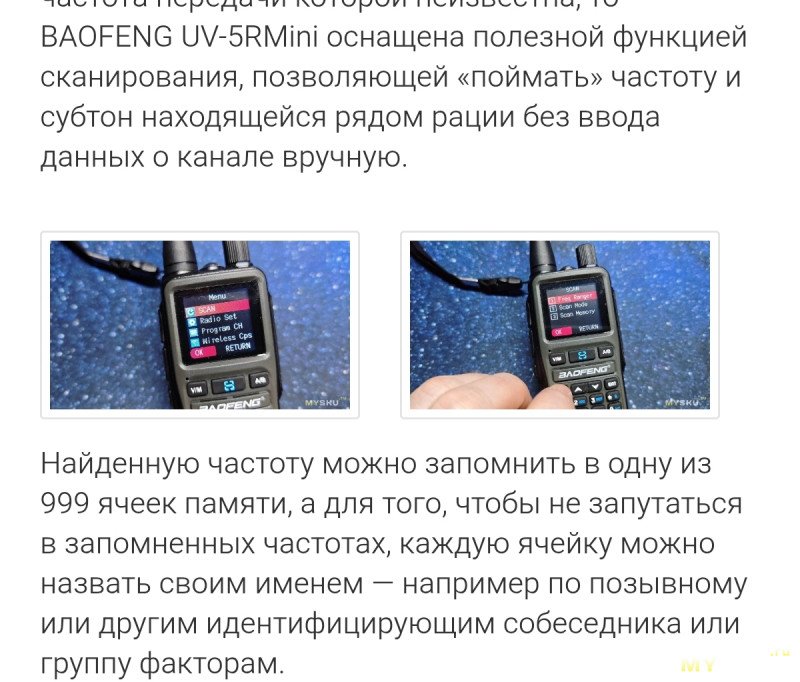

Если необходимо наладить связь с рацией, частота передачи которой неизвестна, то BAOFENG UV-5RMini оснащена полезной функцией сканирования, позволяющей «поймать» частоту и субтон находящейся рядом рации без ввода данных о канале вручную.

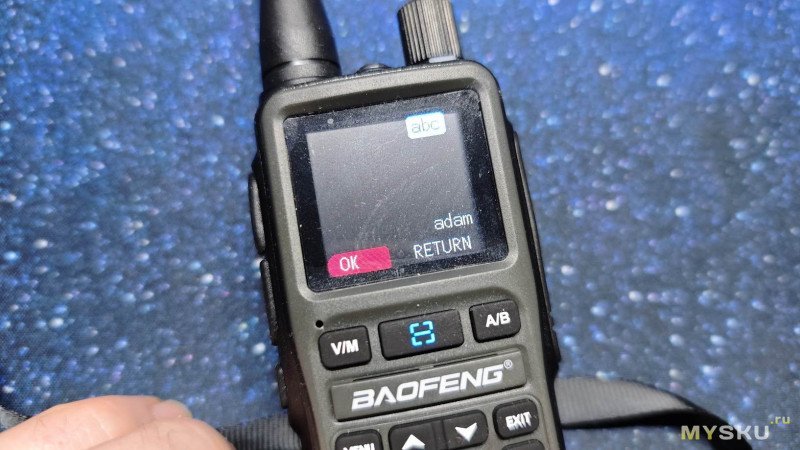

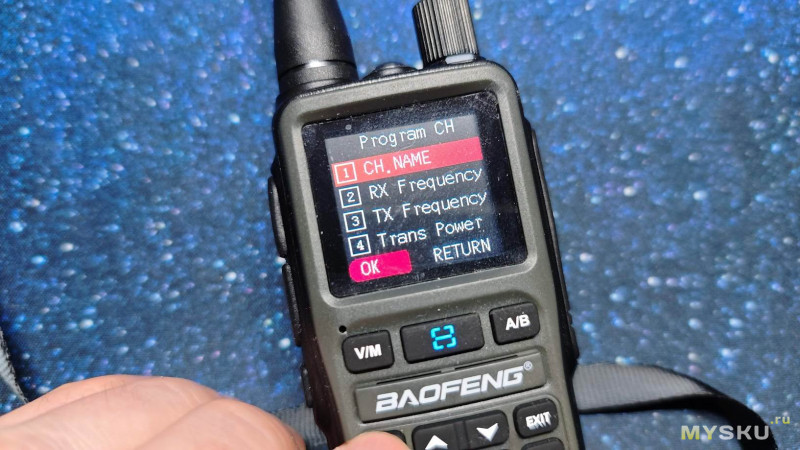

Найденную частоту можно запомнить в одну из 999 ячеек памяти, а для того, чтобы не запутаться в запомненных частотах, каждую ячейку можно назвать своим именем — например по позывному или другим идентифицирующим собеседника или группу факторам.

Рация оснащена светодиодным фонариком, который помимо обычного свечения, может работать в режиме подачи сигнала бедствия.

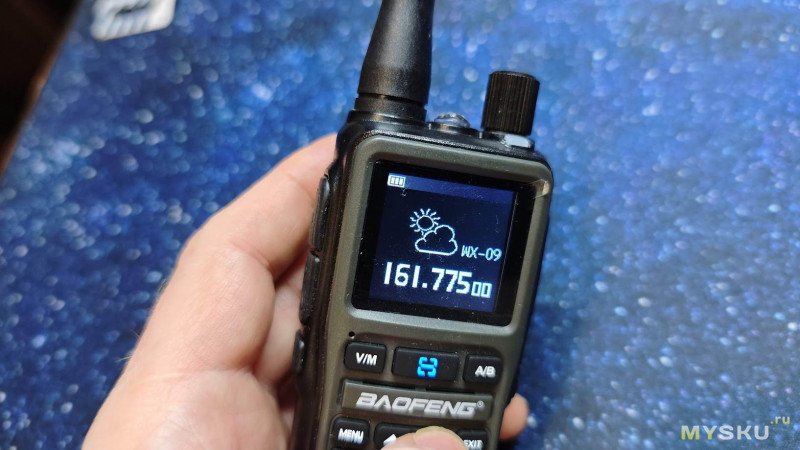

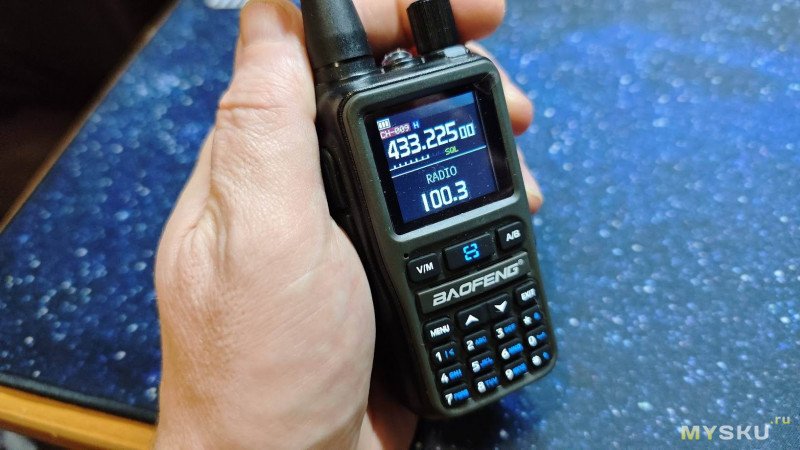

Есть также функция прослушивания FM-Radio и NOAAWeather Radio для метеорологических прогнозов и предупреждений. Радио ФМ ловится без проблем, а вот прогноз погоды молчит на всех предустановленных частотах.

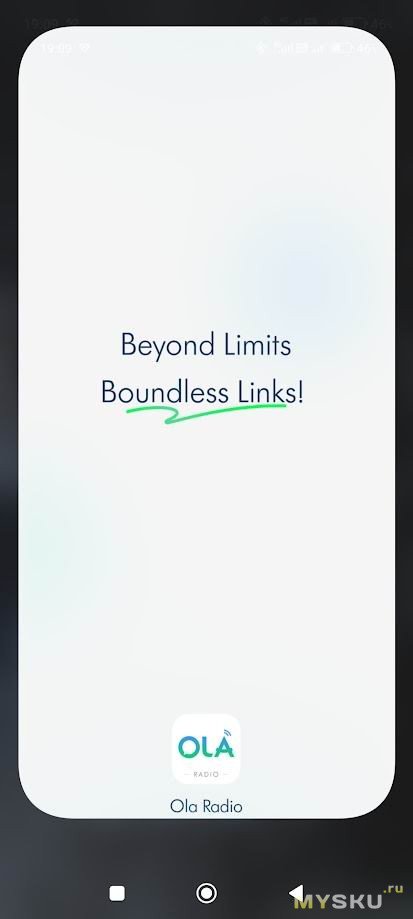

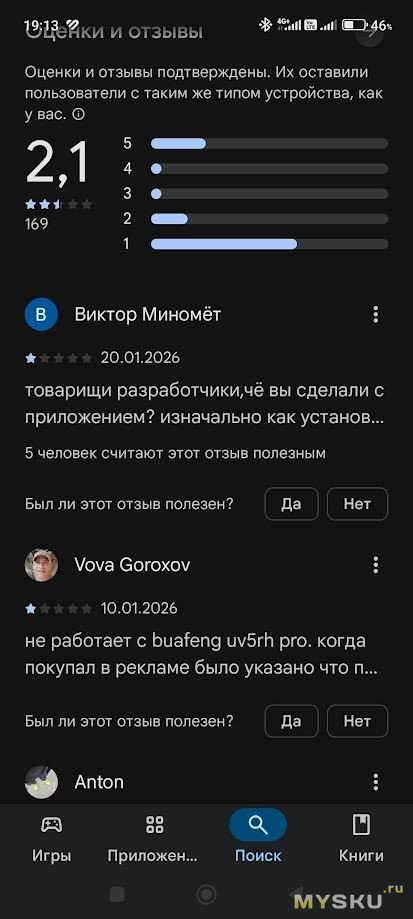

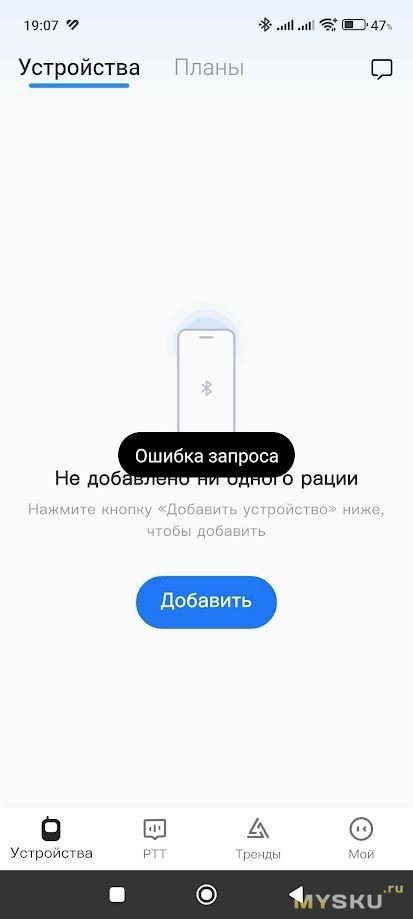

Рация имеет Bluetooth модуль и поддерживает программирование через приложение OLA c возможностью настраивать все каналы и функции через смартфон, что несомненно удобнее, чем с клавиатуры. Однако сколько я не бился, запустить приложение и добавить в него свои рации я не смог, всё время вылезали какие-то ошибки. Судя по рейтингу приложения и отзывам других пользователей, не у одного меня такая ситуация.

Господа разработчики из компании Baofeng, ну это шляпа какая-то! Надо срочно исправляться. Функция есть, а не работает от слова совсем.
Что касается непосредственного использования рации — я протестировал её в самом тяжёлом режиме использования — центр областного города с плотной застройкой. На полной мощности уверенный приём без помех рация обеспечивает на расстоянии 600 — 800 метров. На расстоянии в 1 км начинаются незначительные помехи, не мешающие понимать речь собеседника. На расстоянии 1,5 км помехи сильные, разобрать речь собеседника сложно. Это при условии, что оба собеседника находятся на уровне земли. Стоило мне подняться на 6 этаж, как связь на том же расстоянии стала практически идеальной.

За городом я думаю можно будет рассчитывать и на 2 — 3 км устойчивой связи. Шумоподавление работает не идеально, но вполне приемлемо. Шум центральной улицы города не заглушает речь собеседника. Динамик громкий, чёткий, речь слышно хорошо.
На полной мощности и с включенной функцией энергосбережения в режиме работы 95% приём и 5% передача, рация проработала почти сутки. Где-то за час до полного истощения батареи, рация начала периодически что-то бормотать на плохом английском, я понимал только окончание — Tech. Оказалось, что китайская женщина с сильным акцентом произносила «Low Voltage».

Когда это началось, я замерил напряжение на контактах аккумуляторной батареи — оно оказалось равно 6,3 В.

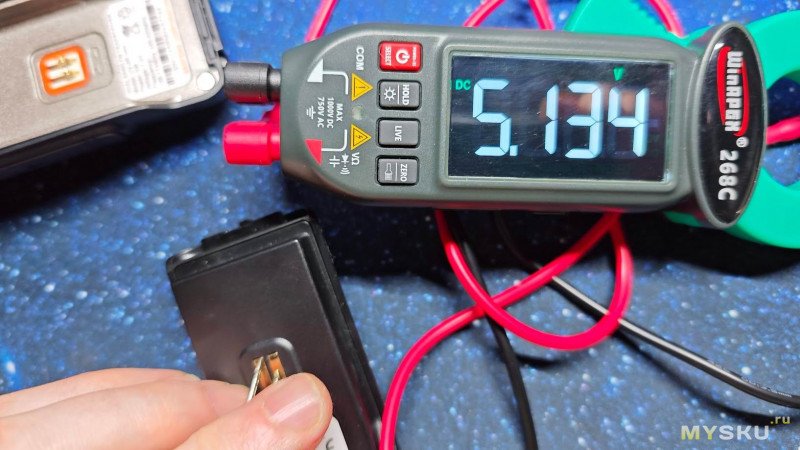

Когда рация полностью отключилась, то напряжение просело до 5,13 В.

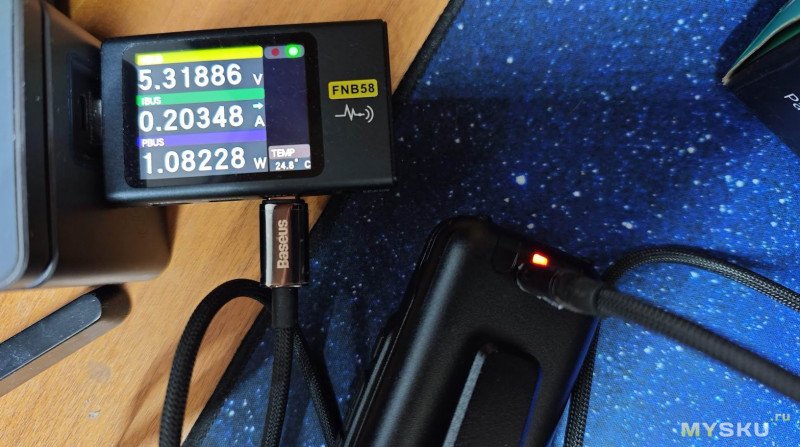

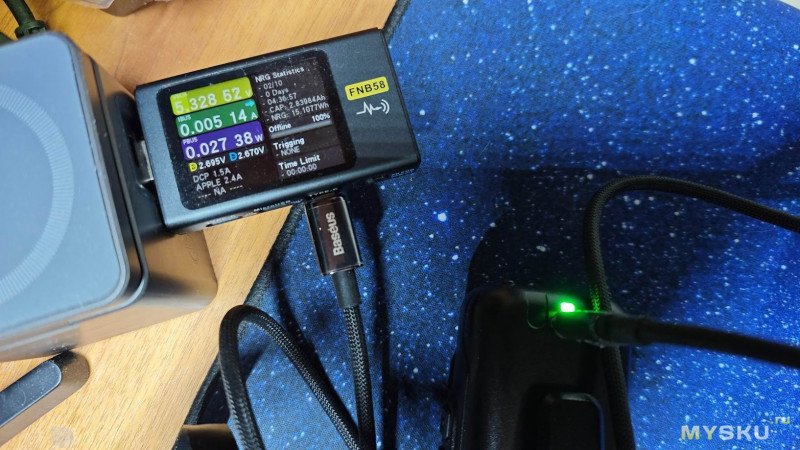

Заряжается аккумулятор через порт Type-C от любого блока питания с напряжением 5 В током от 0,2 до 0,7А. В процессе зарядки на корпусе аккумулятора горит красный светодиод. На полную зарядку ушло более 4,5 часов. Об окончании свидетельствует зелёный светодиод. Накопленная ёмкость по уровню 5 В составила 2840 мАч. Если перевести этот объём к номинальному напряжению батареи в 7,4 В, то получим ёмкость 1918 мАч, минус потери — как раз где-то выйдем на заявленные 1600 мАч.

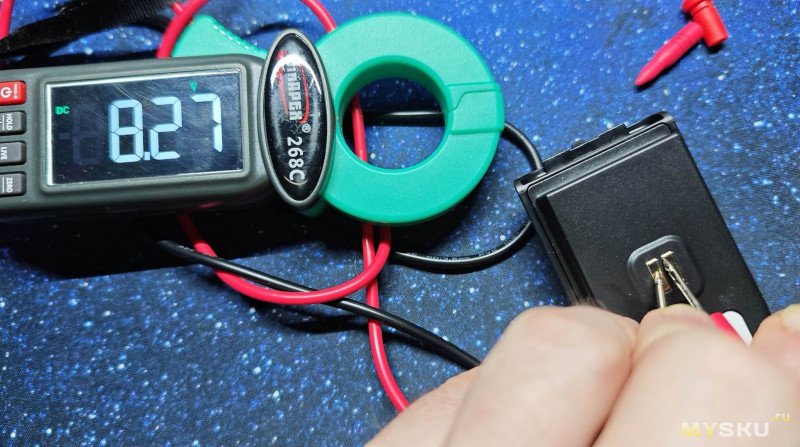

Напряжение на полностью заряженной батарее составляет 8,27 В.

В целом рации понравились — маленькие, ладненькие, в руке лежат хорошо. Экран яркий, цветной, клавиатура подсвечивается.

Динамик громкий, микрофон чувствительный. Из недостатков на свой неискушённый взгляд могу отметить, что экран слепнет на ярком солнце и кнопочки на клавиатуре мелковаты, с крупными пальцами будет тяжеловато с ними управляться.

Надеюсь, что в дальней дороге эти средства связи нас не подведут и будут хорошим подспорьем при отсутствии сотовой связи на маршруте следования к месту рыбалки.
