Bside UP1 - токовые клещи-приставка к осциллографу, 10/100А

Иногда бывает нужно посмотреть форму тока на каком-то потребителе при помощи осциллографа. Самый простой способ — переделать имеющиеся токовые клещи, например я переделывал ut210b. А можно и купить приставку, благо они заметно подешевели. Проверим и сравним.

Для больших токов у меня есть вот такой дешман, а на малые токи были только переделанные ut210e

Простенькая белая коробочка

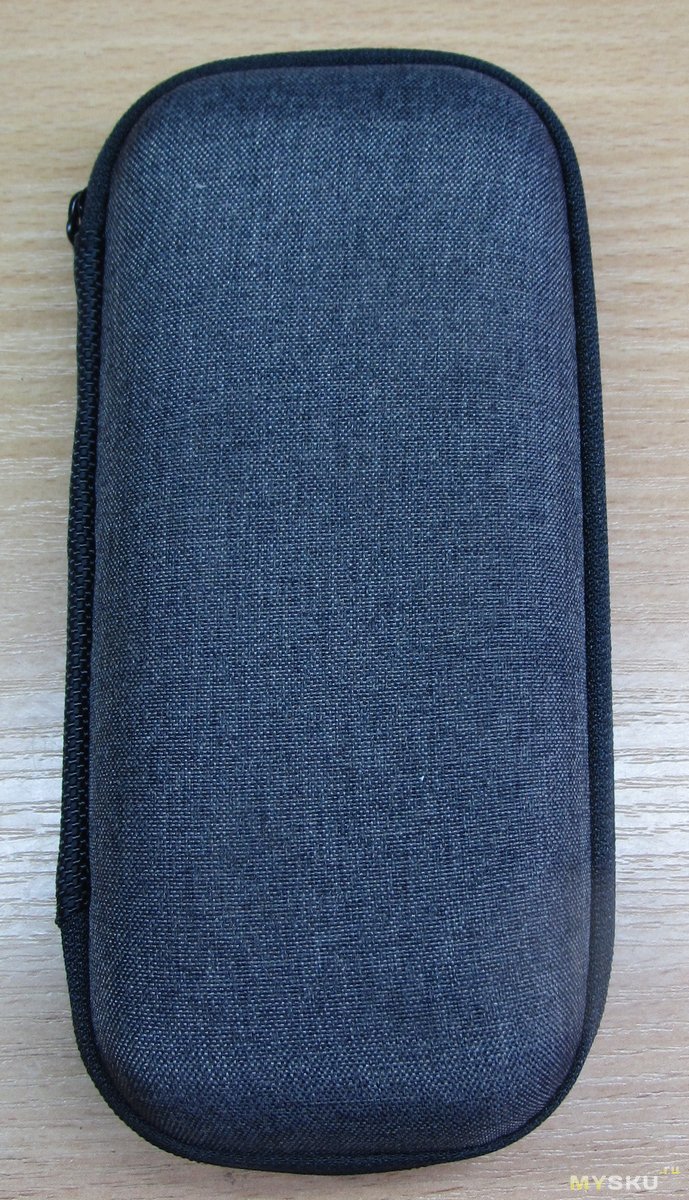

В ней — приятный пенал

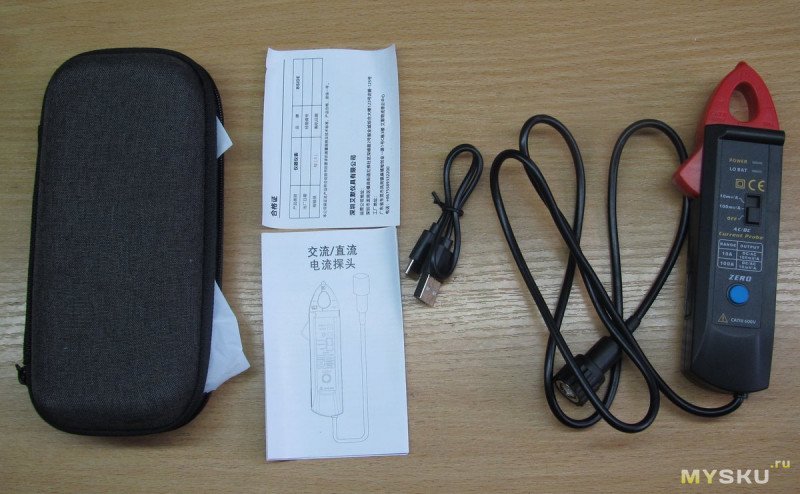

Ну и в нем собственно сами клещи, инструкция, гарантийный талон и провод usb-type-c для зарядки

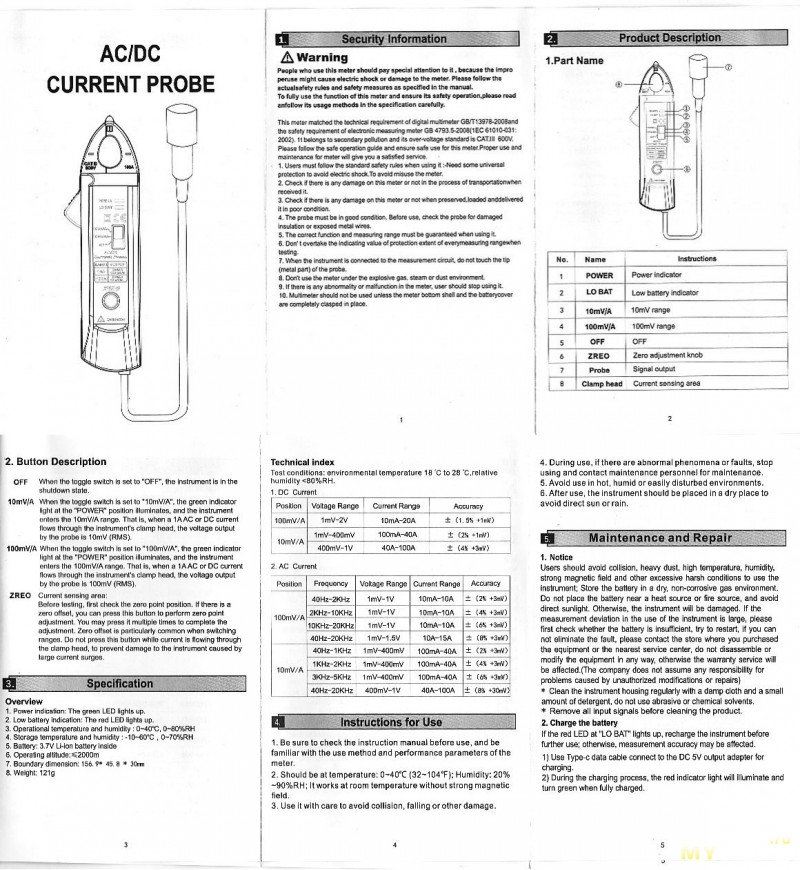

Инструкция

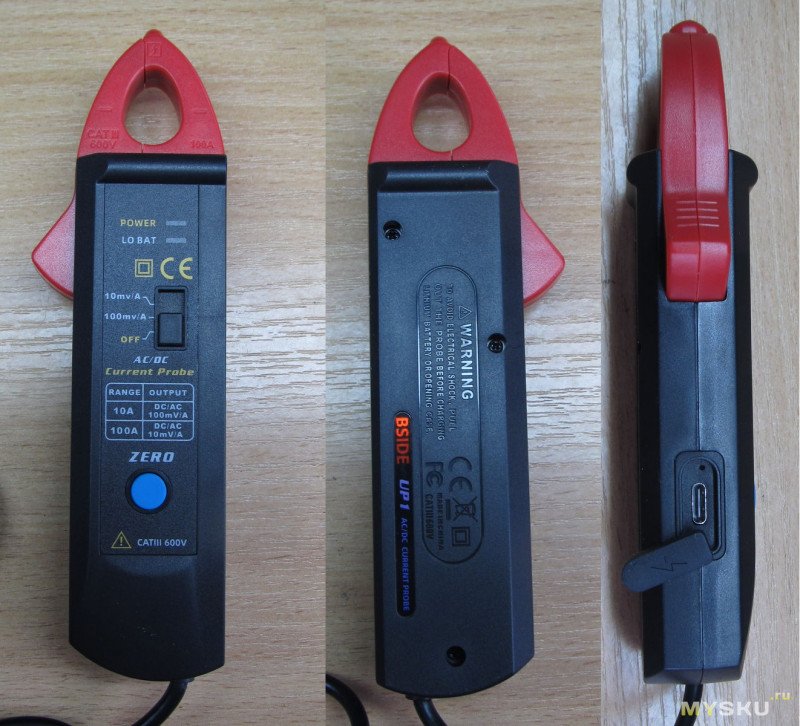

Внешний вид. Общая длина 150мм, толщина 25-30мм, высота 35/45мм (с кнопкой открытия зева). Думаю про органы управления и индикации ничего рассказывать не нужно, всё достаточно очевидно

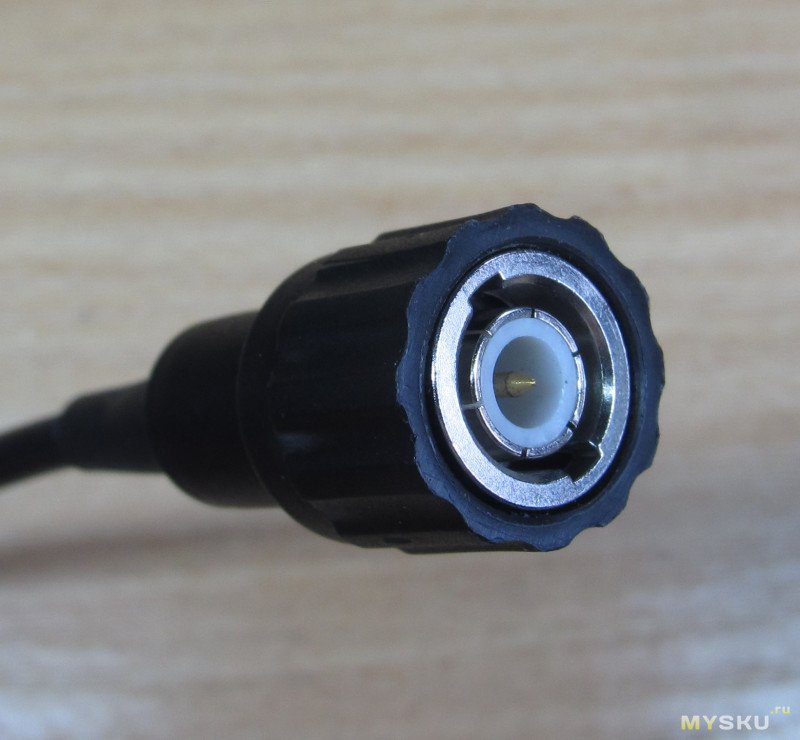

Длина провода 95см, на конце — изолированный BNC

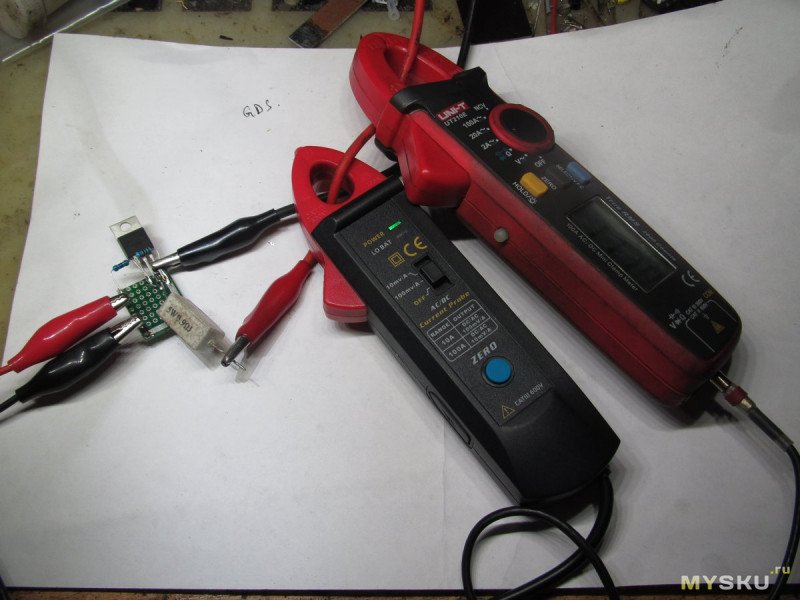

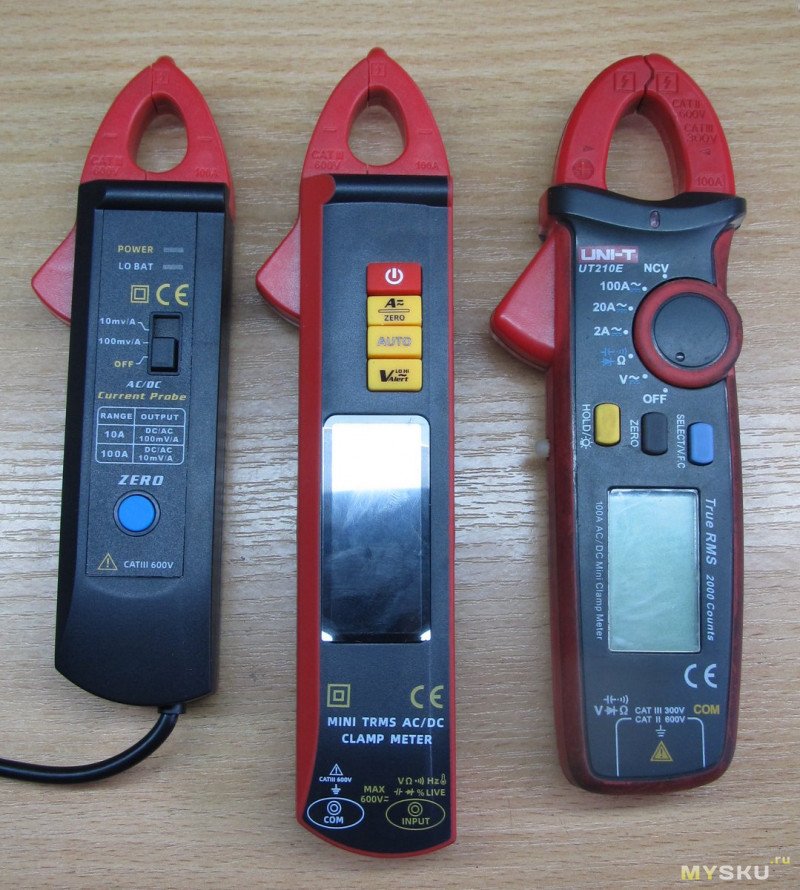

В сравнении с ut210e и UX1

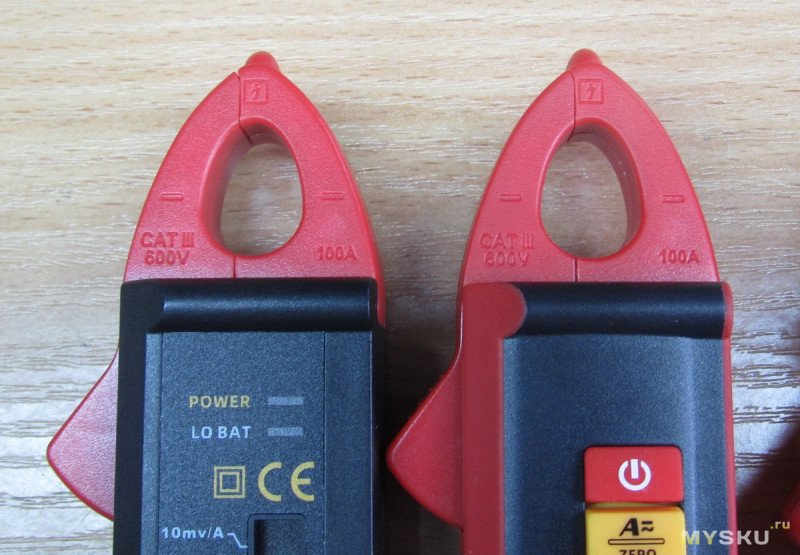

Как видим, зев в точности как у UX1, значит и размеры отверстия те же — примерно 13х18мм

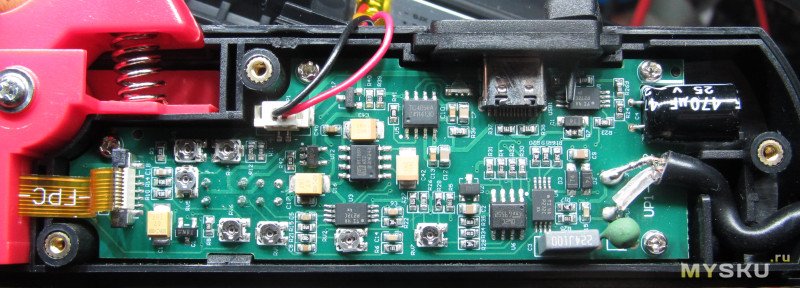

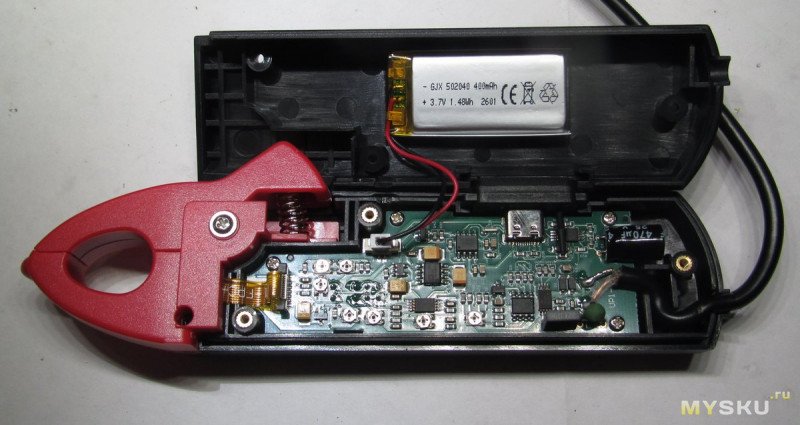

Далее пожалуй вскроем. Потребляемый ток я замерял ut210e, потому что я ленивая опа, наизмерял порядка 12мА, что скорее всего неправильно, но реальный ток будет очень близок к этому. Батарейки должно хватить примерно на 30 часов.

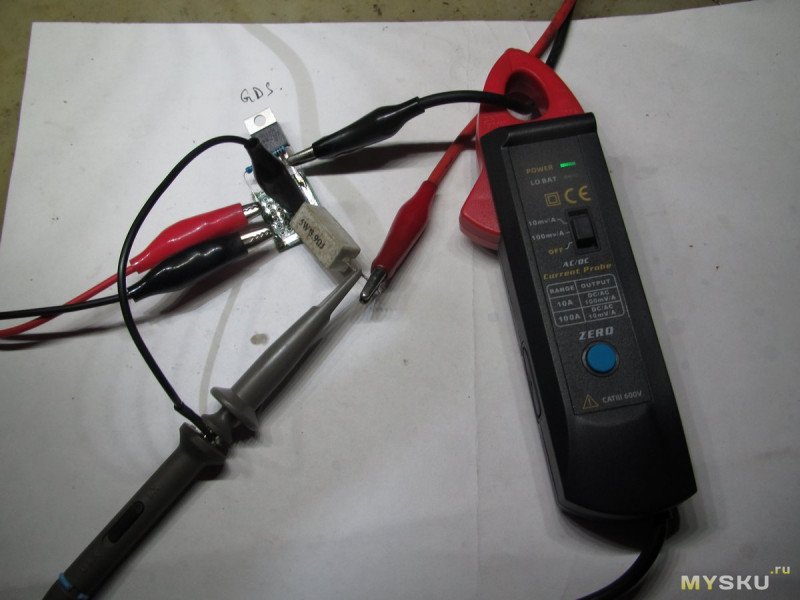

Ну и проверочки. Я собрал некий «стенд» из первого попавшегося полевика, пары резисторов на затворе и одного мощного резистора. Тут нужно сказать, что проверяю я конечно неправильно, ибо заявленная полоса в 20кГц — она по идее как обычно для синусоиды, а мощного генератора который сможет обеспечить синусоидальный ток в пару ампер у меня нет. С другой стороны — не думаю что кому-то интересно смотреть синусоиду, в реальной жизни сигналы имеют обычно совершенно другую форму. Поэтому я решил проверить что устройство сможет на прямоугольнике.

«Стенд»:

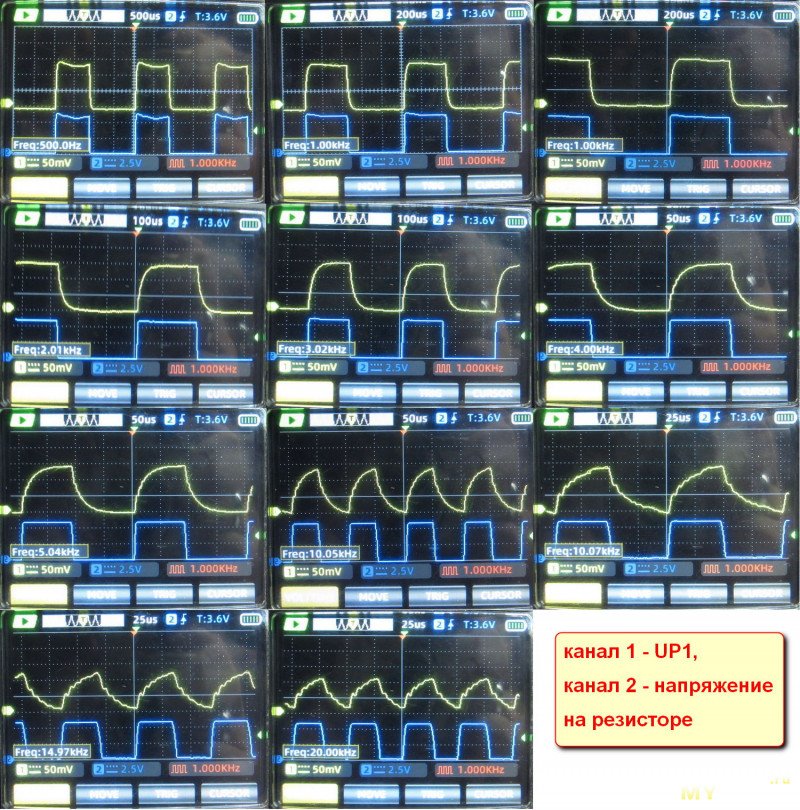

И результаты
По сути у нас уверенно различим прямоугольник до 2кГц, ну с натяжкой до 5кГц.

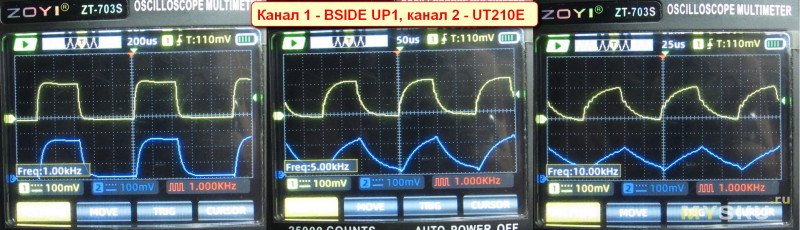

Сравним с ut210e. Я б сказал что обозреваемые заметно лучше.

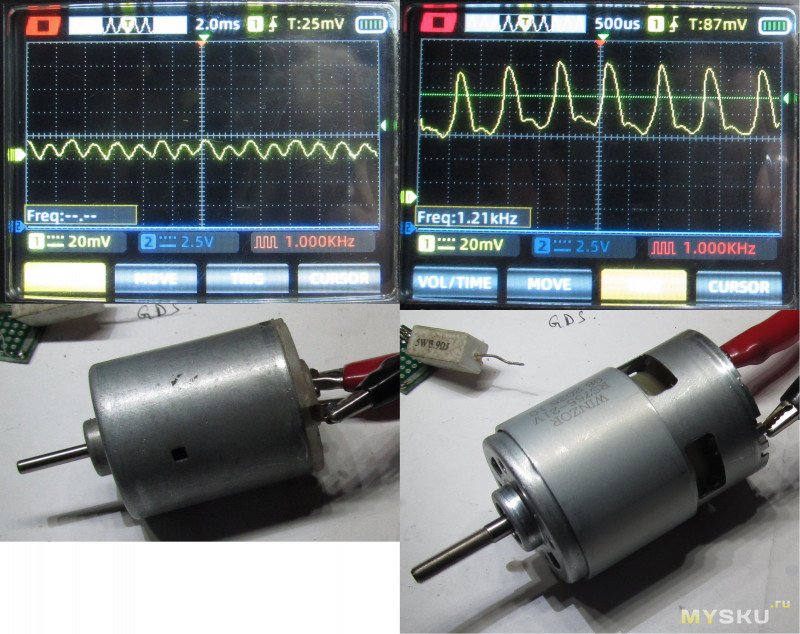

Ну и в конце можно побаловаться, например, посмотреть как работают моторчики.

Резюмируя. Клещи понравились. Два радикальных отличия от доработанных ut210e — это во-первых заметно более широкая полоса, во-вторых — наличие кнопки обнуления. Кстати, для обнуления нужно нажать и подержать. Я так понимаю, что тут схемотехника «классическая», то есть стоит операционник, на входе которого конденсатор, который условно говоря заряжается через кнопку и потом эта величина «минусуется» из выходного сигнала. На больших клещах, кстати, кнопки обнуления нету, но там и малые токи никто ловить не собирается, они больше для проверки тока стартера и т.п. мощных потребителей, так что ноль не особо критичен. Так что если искали недорогие AC/DC клещи-приставку для осциллографа — можно брать.
