Токоизмерительные клещи-мультиметр BSIDE UX1

Токовые клещи постоянного тока уже довольно известный и доступный инструмент, новые модели продолжают выходить, но интересных мало. Обозреваемые клещи отличаются миниатюрным зевом. Это самые мелкие клещи в моей коллекции — именно в плане зева, размер корпуса тут не отличается миниатюрностью.

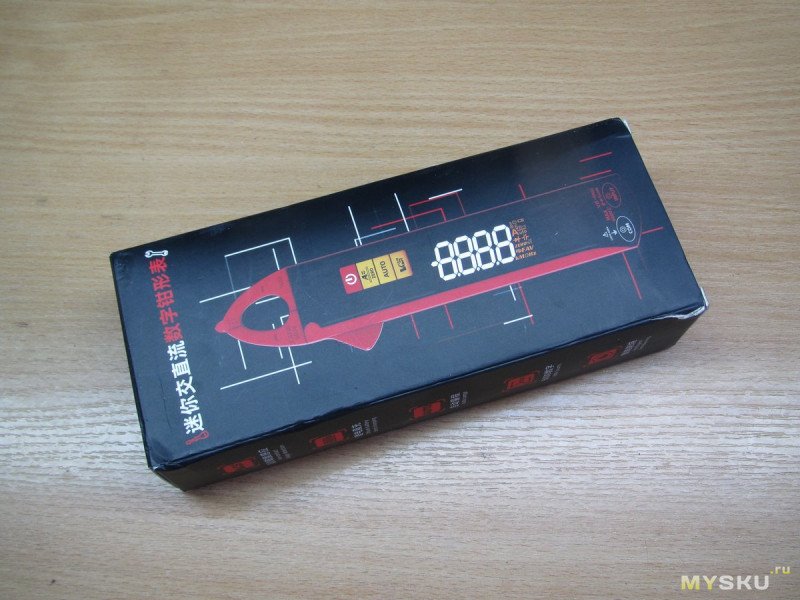

Коробка

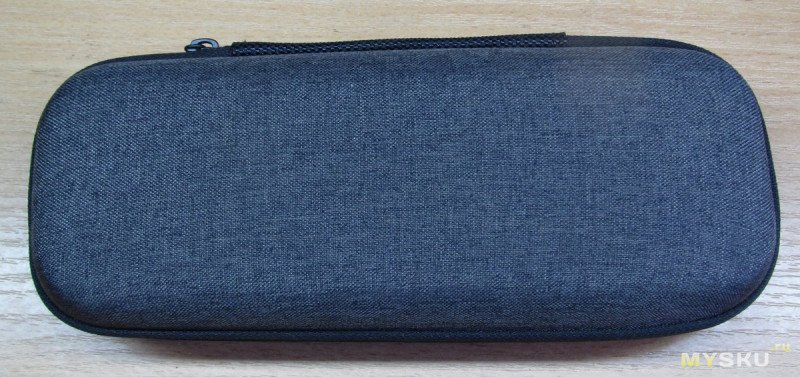

Внутри — вполне качественный пенал, правда без сеток/резинок внутри.

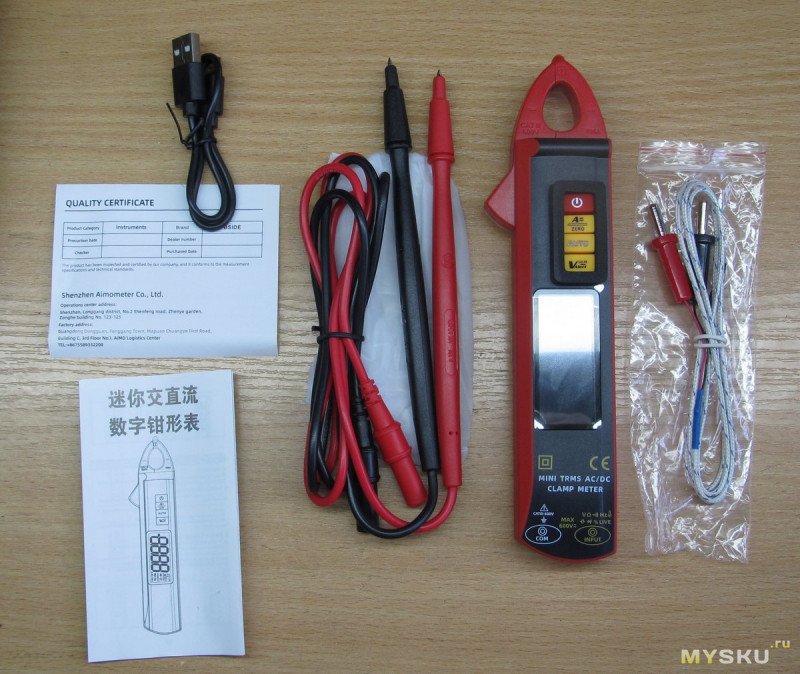

Ну и в нем — сам прибор, инструкция, некий quality certificate, зарядный type-c провод, щупы и термопара

Термопара как термопара

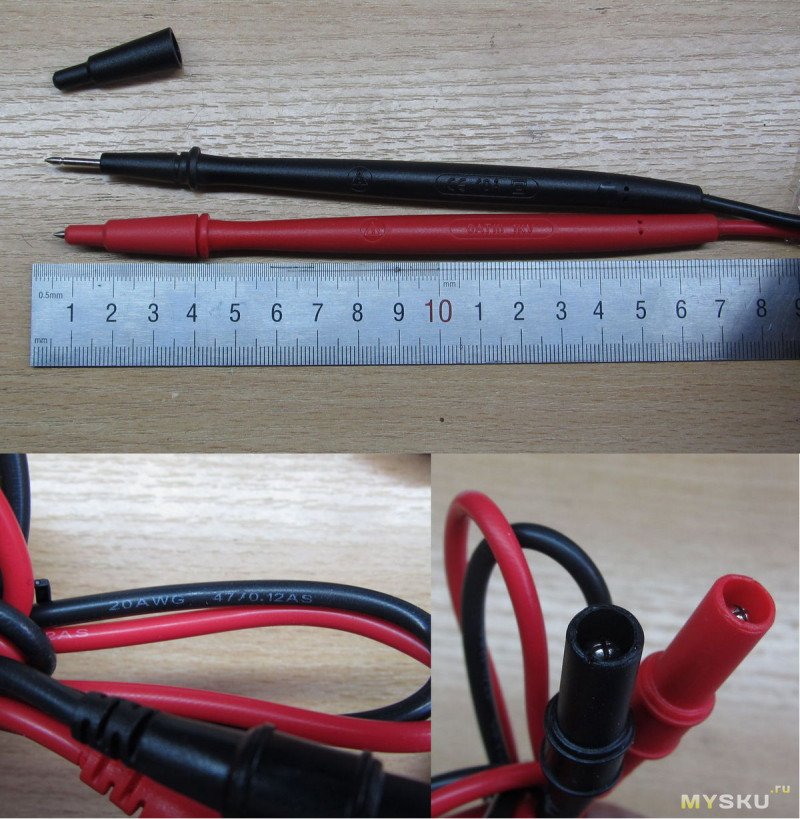

Щупы. Длина ровно метр, на стороне подключения к прибору прямые, ручки щупов достаточно (даже чрезмерно, я б сказал) длинные, и самое интересное — изоляция проводов СИЛИКОН. Очень приятно удивили

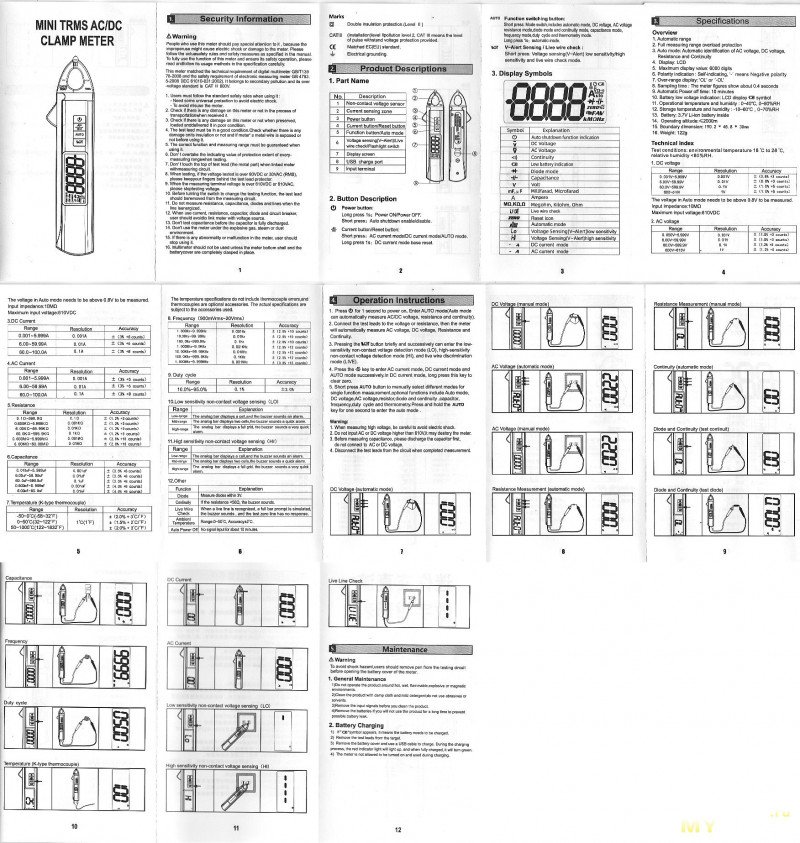

Инструкция

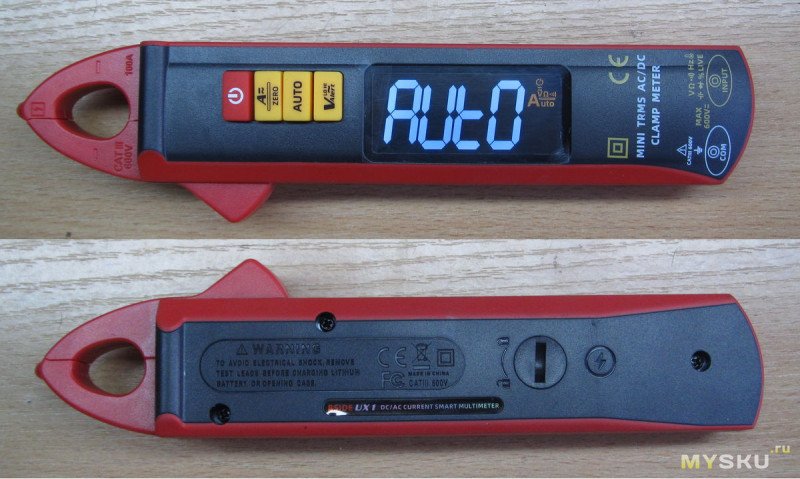

Ну и сам прибор

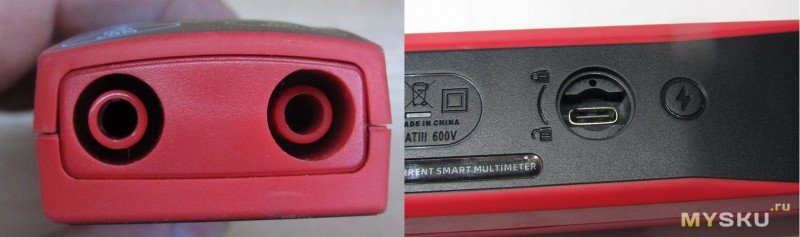

на задней стороне под крышкой гнездо зарядки, на нижнем торце два гнезда для щупов

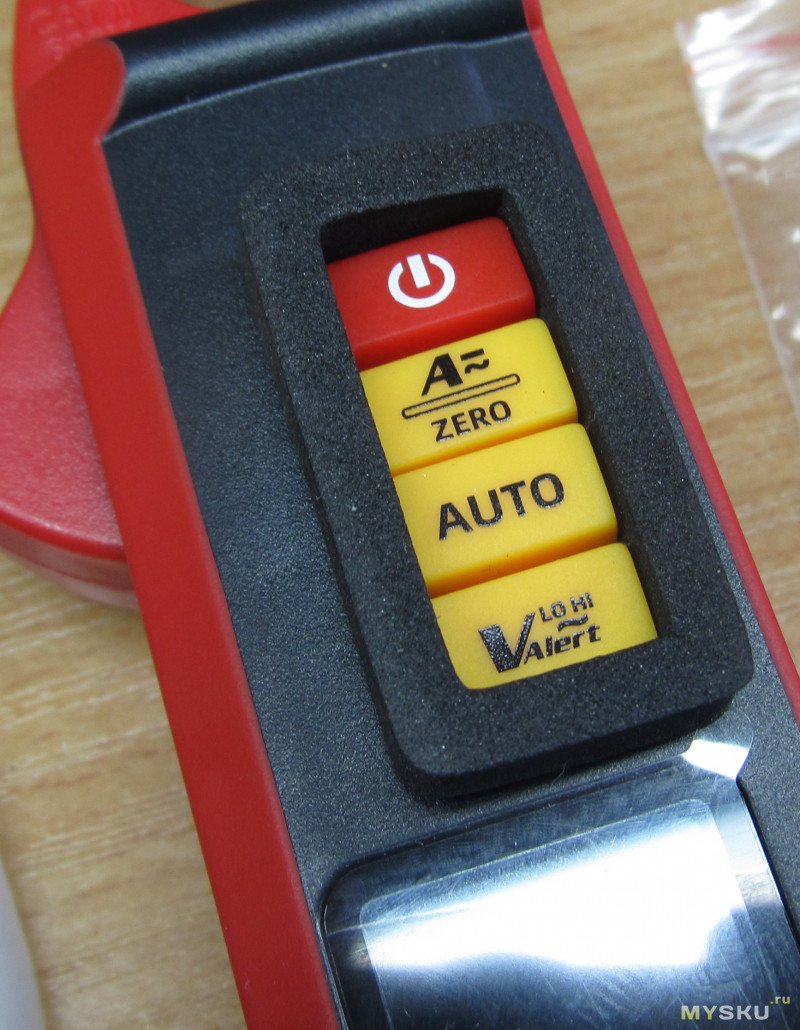

Приятно удивило внимание к деталям — например на кнопки положили проставку из мягкого материала, которая не даст нажаться кнопке в процессе транспортировки

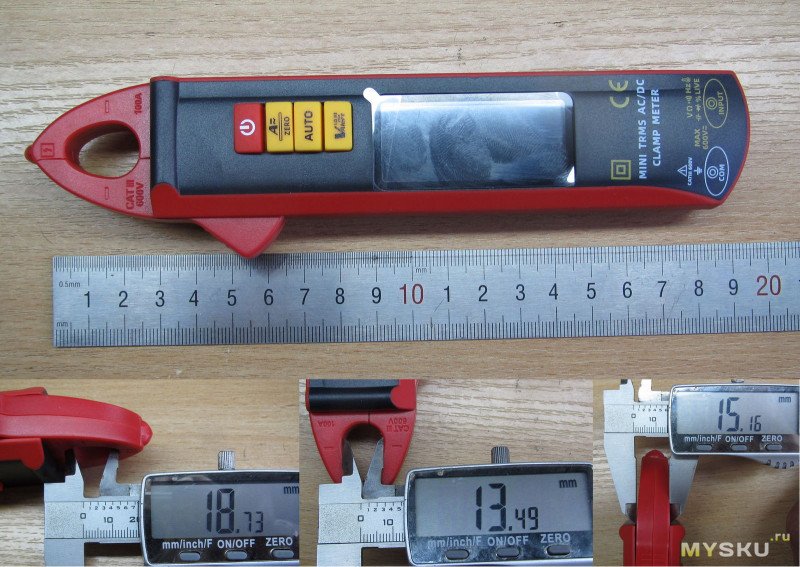

Размеры высота корпуса 36мм (47мм с кнопкой), толщина25-30мм. Ширина раскрытия зева — порядка 12мм

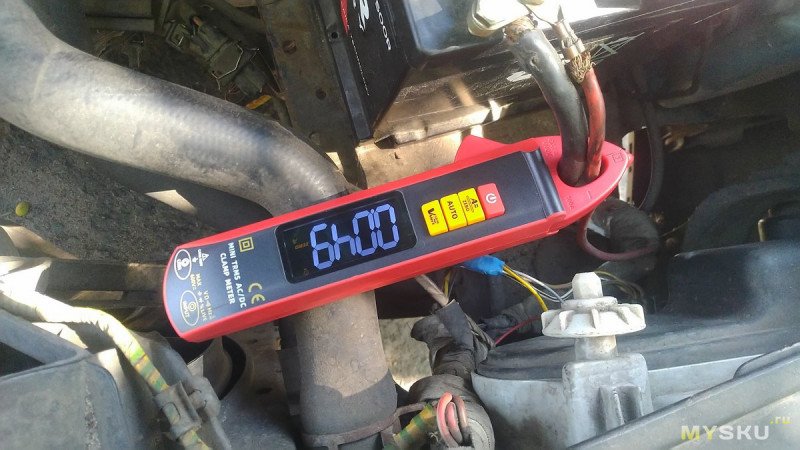

При этом на толстые провода от автомобильной АКБ вполне можно прицепить

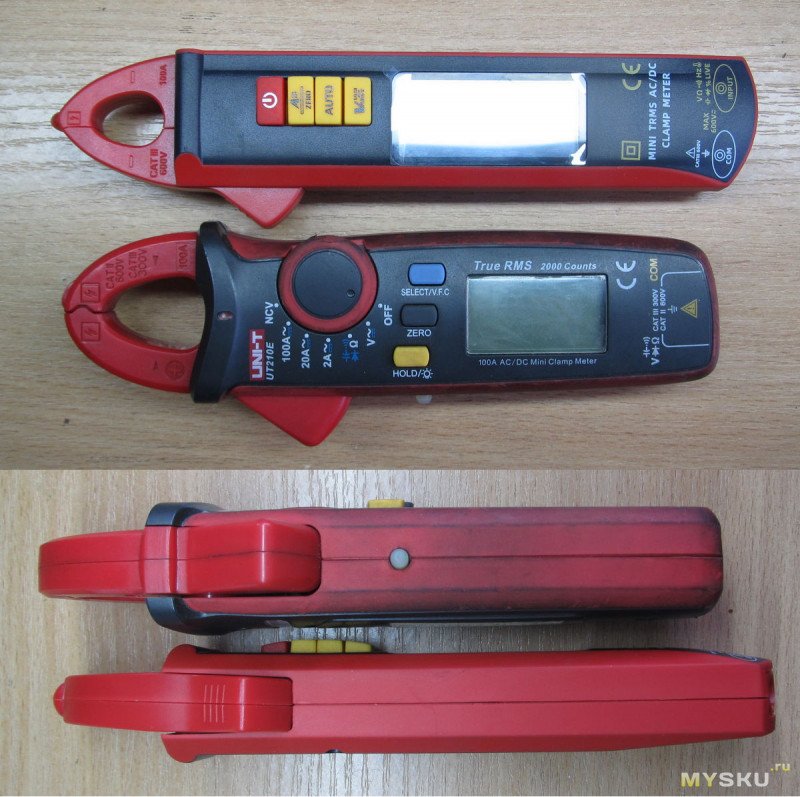

Сравним с ut210e

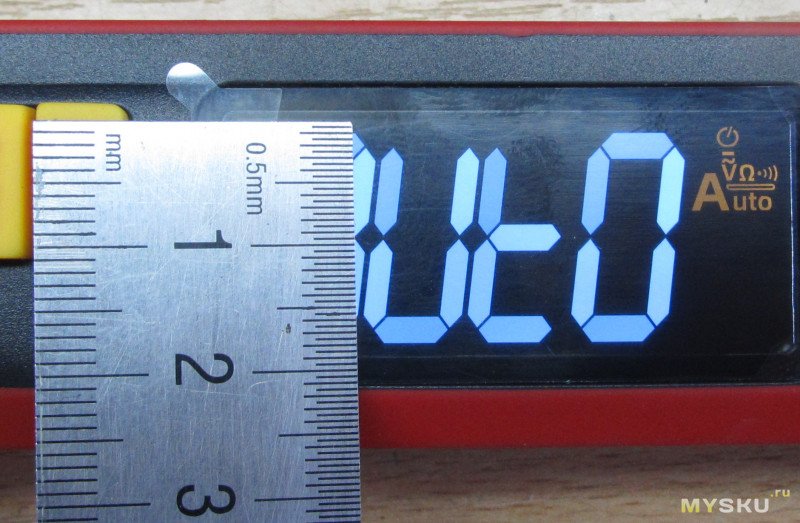

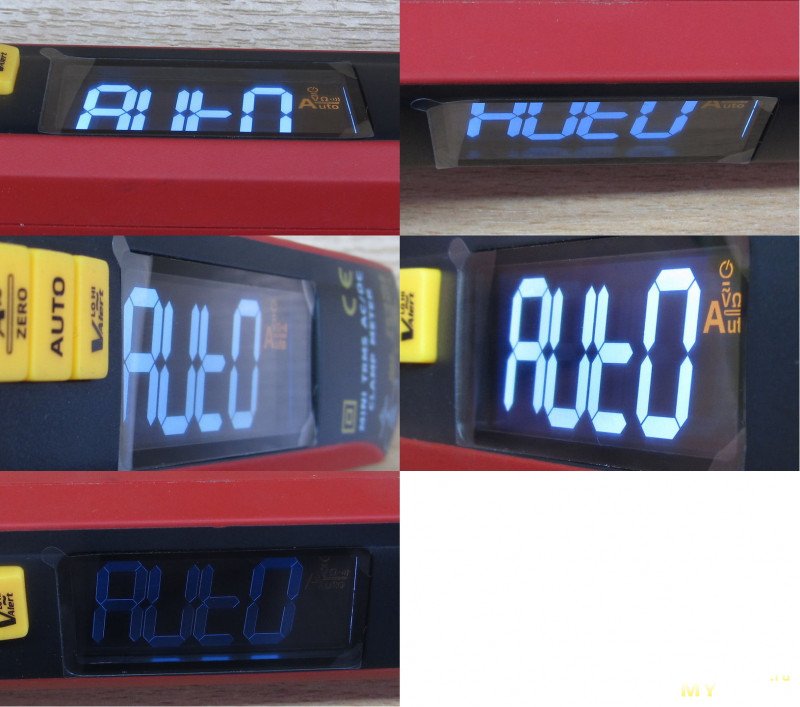

Экран. углы обзора отличные, но есть и мертвый угол — примерно 45 градусов при взгляде сверху

Из органов управления у нас 4 кнопки.
Первая — кнопка питания. Длинным нажатием вкл/выкл, коротким — блокировка автоотключения. По умолчанию включение в режим «авто»
Далее кнопка измерения тока, переключает переменка/постоянка/авто. Длинным нажатием — обнуление в режиме постоянного тока.

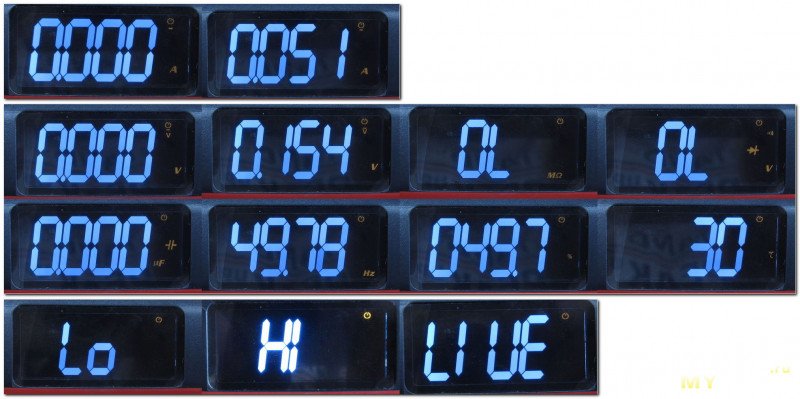

Следующая кнопка auto — переключает основные режимы: авто/постоянное напряжение/переменное напряжение/сопротивление/диоды+прозвонка (это один режим)/емкости/частота/коэффициент заполнения/температура
Последняя кнопка — поиск проводки (низкая и высокая чувствительность) и фазового контакта в розетке

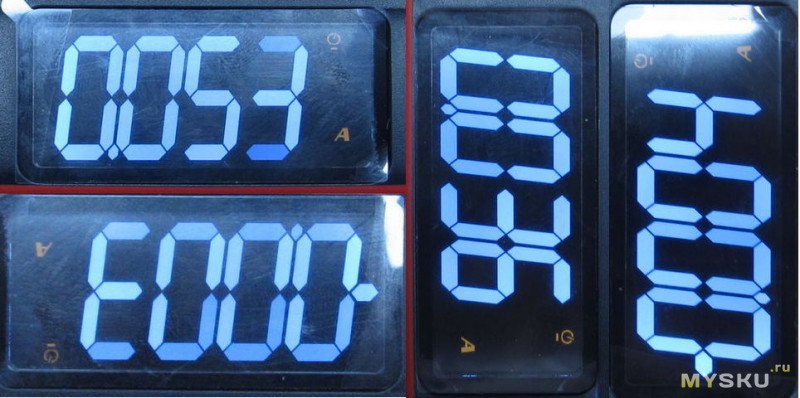

Проверочки. для начала — как плывёт ноль при повороте в пространстве

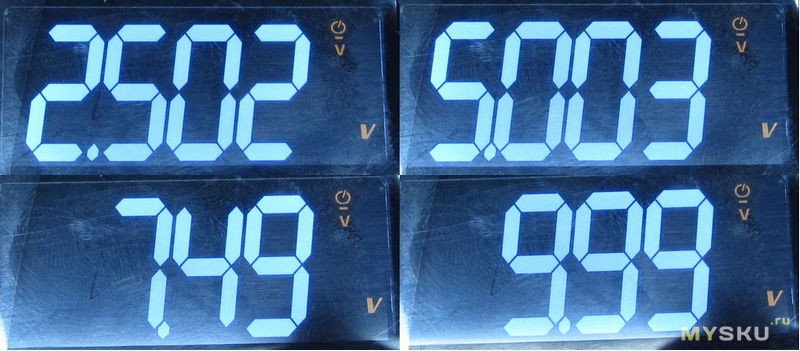

ИОН

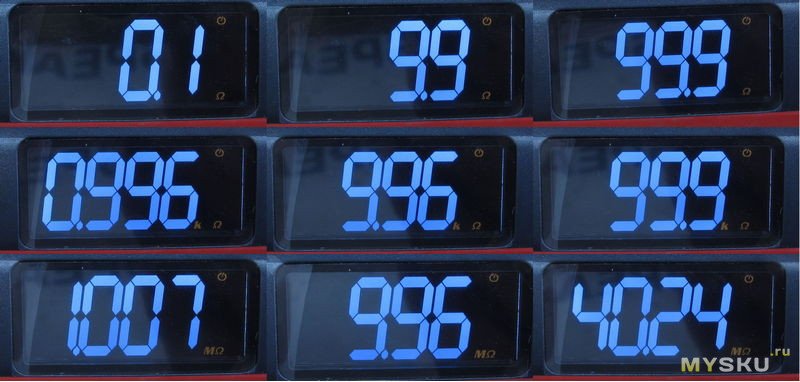

Сопротивление. Перекомпенсация сопротивления щупов в наличии.

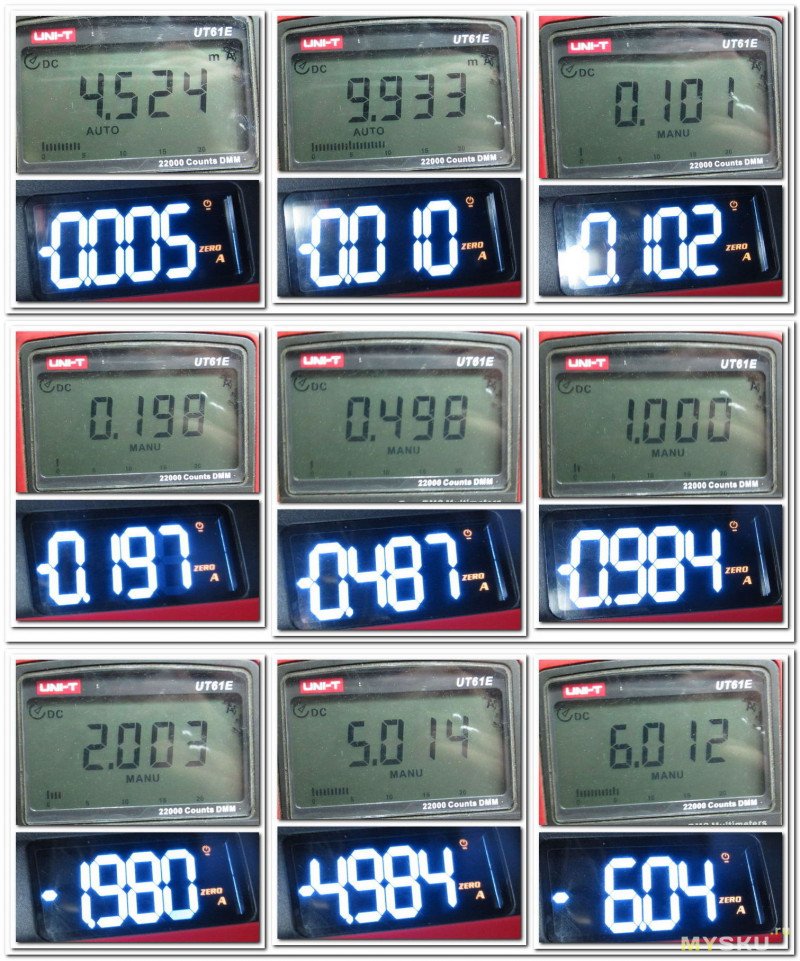

Постоянный ток

Частота — до 10МГц, берет и одно- и двух-полярный сигнал. На омах напряжение 0.6В, на диодах/прозвонке 3.875В (надо полагать полное или почти полное напряжение аккумулятора), ток в обоих случаях 0.175мА. Поиск проводки не понравился — на низкой чувствительности ничего не видит, на высокой орёт на всю стену. Возможно из-за высокой влажности.

Не порадовал и потребляемый ток — от 85 до 100мА, видимо за счёт подсветки. Правда измерял ut210e, уж и не знаю, может ошибся где-то.

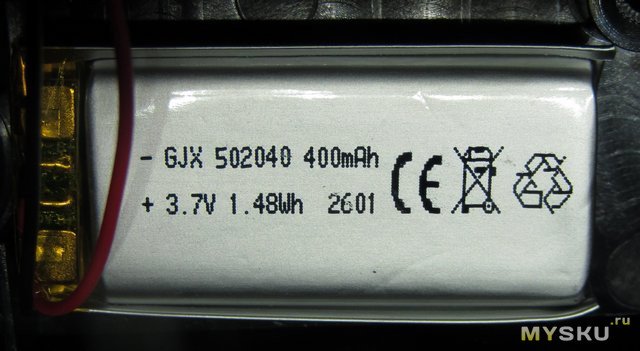

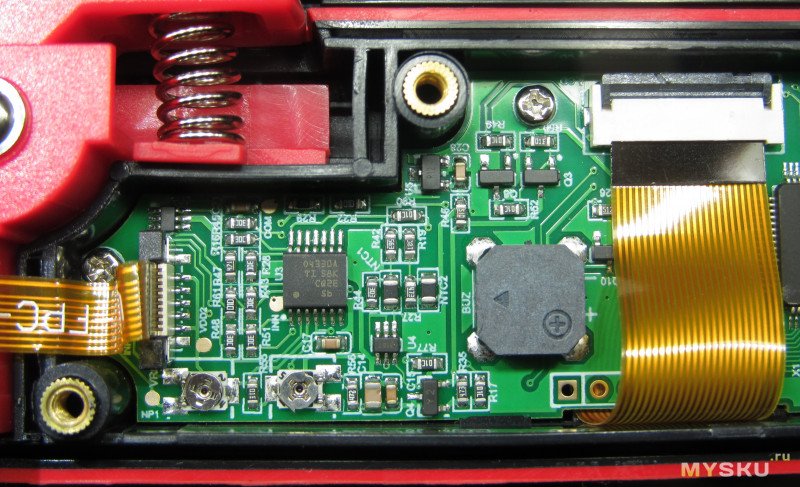

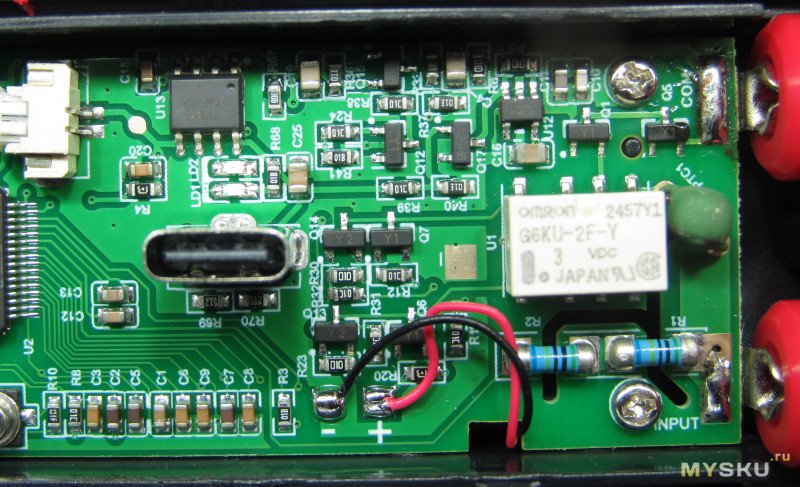

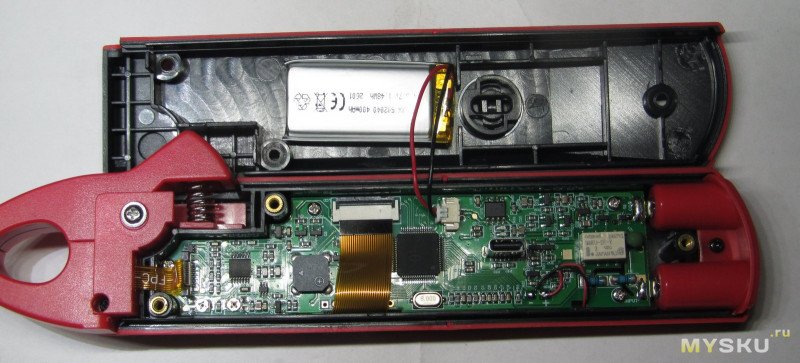

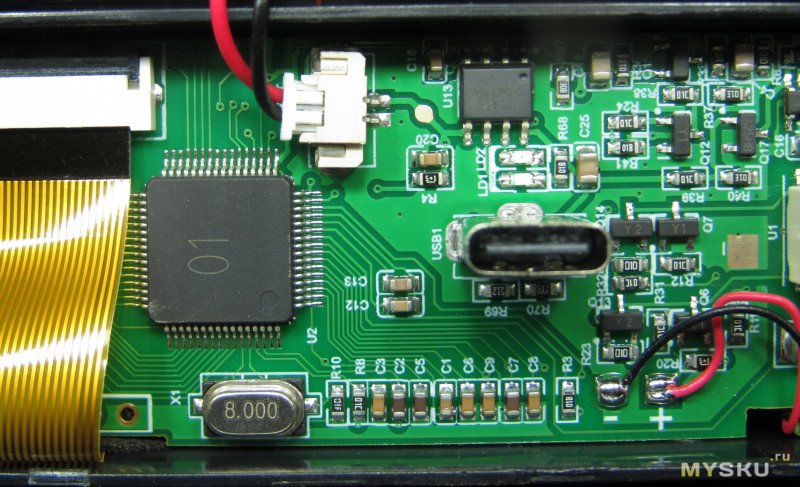

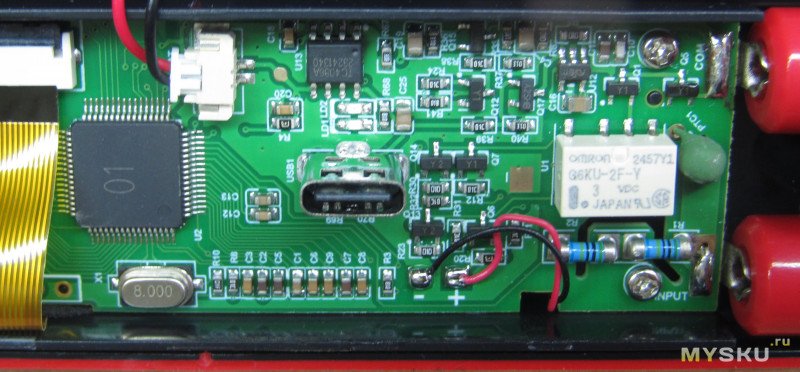

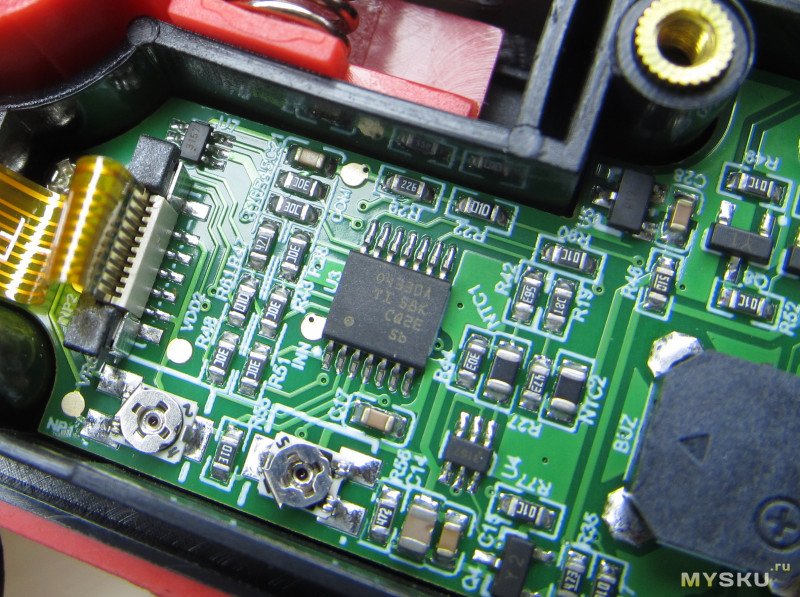

Расчленёночка. Корпус собирается на трёх винтах, есть резьбовые вставки. Название контроллера затёрто, епромки нет. Плату снимать не стал, не думаю что на той стороне будет что-то интересное.


Видео работы:



Резюмируя. Крайне интересные клещи. Интересные они именно своими размерами, точнее размерами зева. Не всем, не всегда и не для всего оно надо, но это по крайней мере что-то новое. Но и не без косяков конечно — великоват потребляемый ток, есть мертвая зона у экрана. Особенно порадовала скорость автовыбора диапазонов и короткий писк при исправном диоде. Не порадовала прозвонка — в режиме авто это вообще лютый тормоз, в ручном режиме на большой скорости пропускать начинает. В целом — очень и очень интересно.
