Harman Kardon Go + Play большой аккумулятор На
Одним и видов моей деятельности является сварка и замена
аккумуляторов в бытовой технике, так что опыт определенный
за года 4 накопился неплохой.

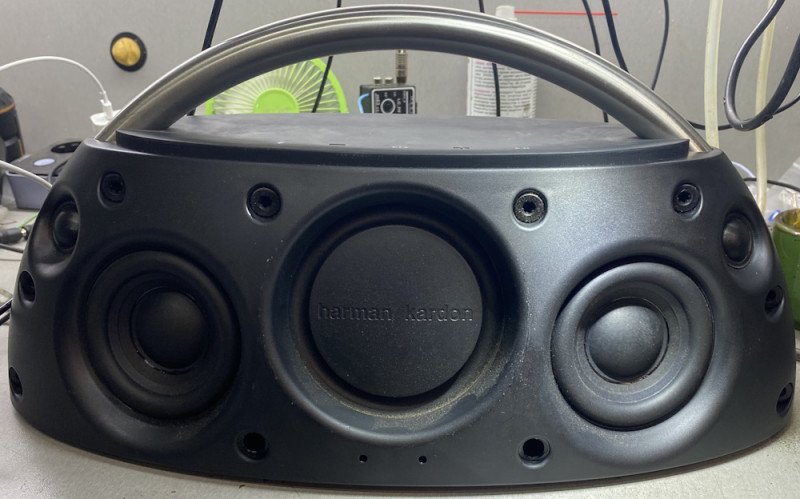

Принесли недавно акустическую систему Harman Kardon Go + Play, время автономной работы сократилось до 5ти минут, мало, владелец
простил установить более ёмкую батарею, а почему бы и нет.
Процесс разборки колонки не сложный, сначала снимаем решетки
декоративные спереди и сзади, извлекаем пластиковые проставки
державшие решетки, выкручиваем кучу шурупов сзади и снизу и
половиним корпус акустики на 2 части.

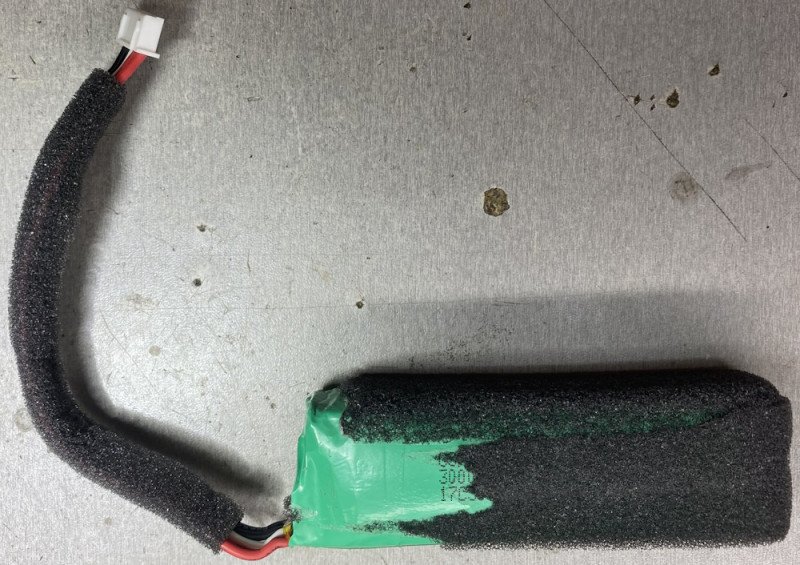

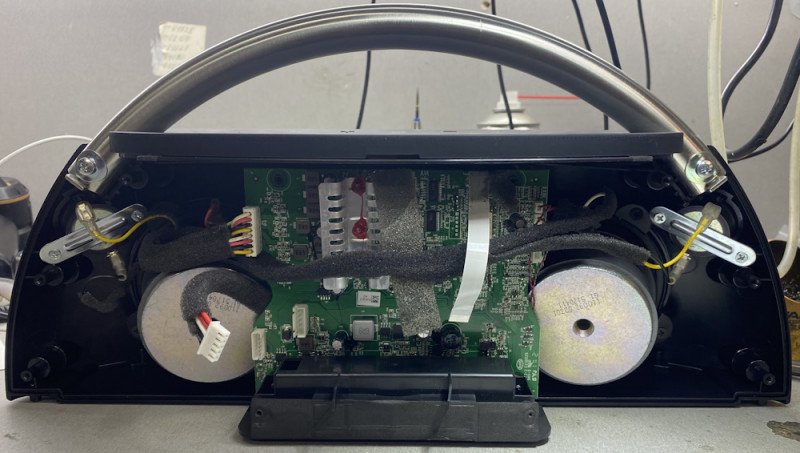

Передо мной появляются динамики и основная плата, вынимаю старый
аккумулятор и в сторону откладываю.

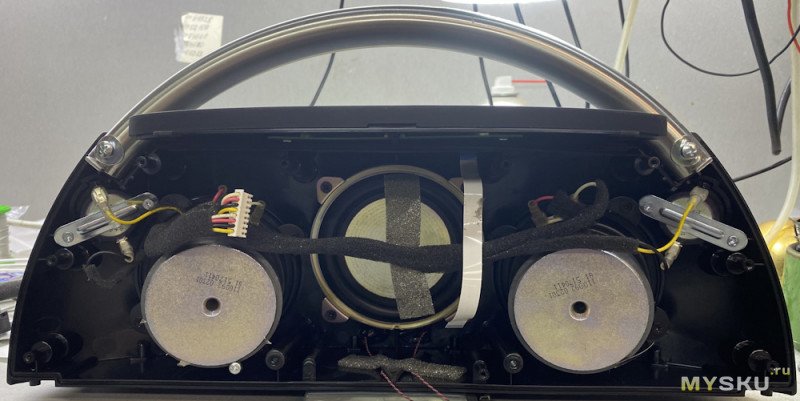

Отсоединяю все шлейфа, откручиваю шурупы и достаю плату, убираю
в сторону, время заняться новым аккумулятором.

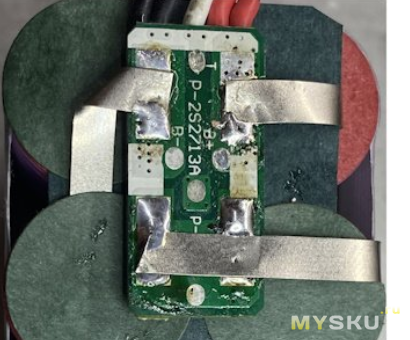

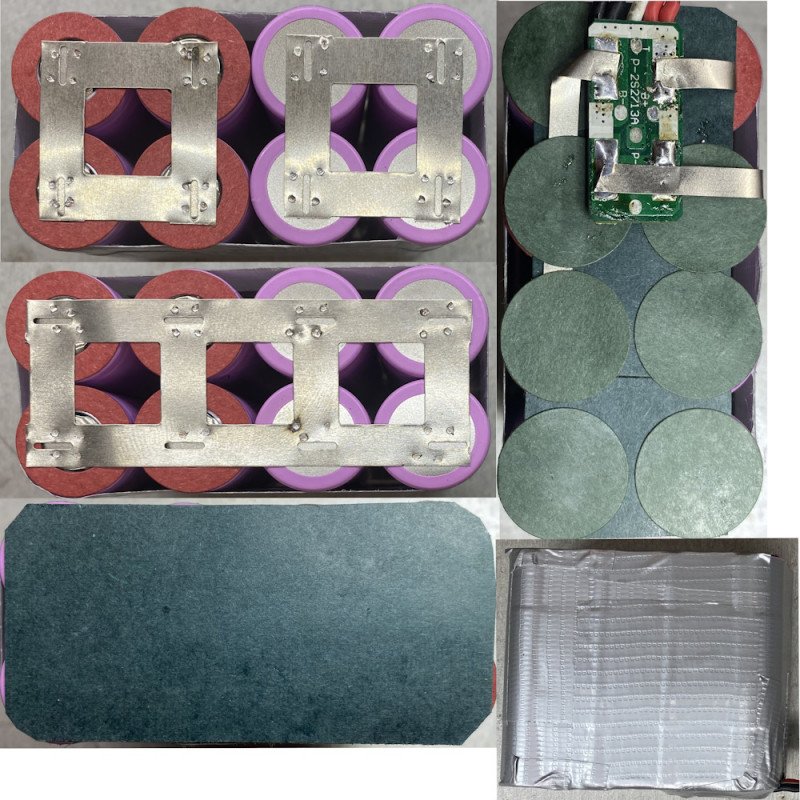

Собираю 8 ячеек 18650, свариваю Н образной никелированной лентой

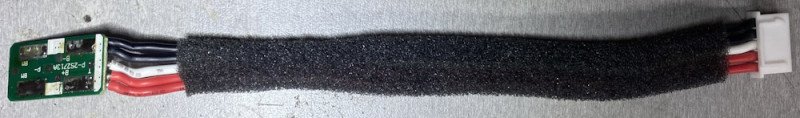

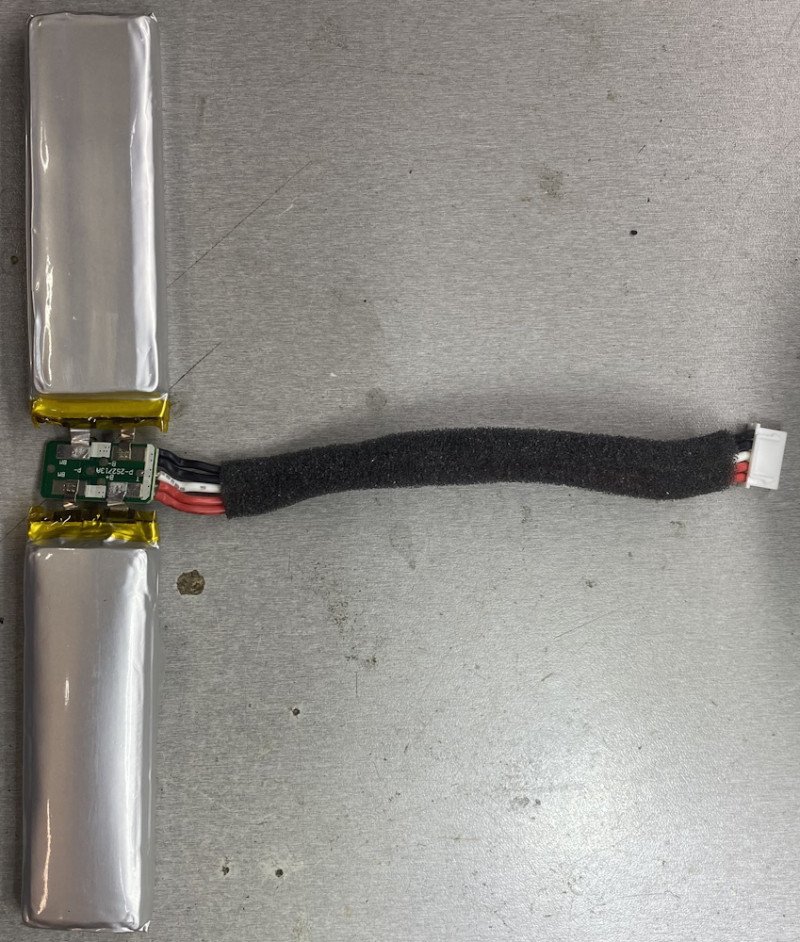

припаиваю плату BMS снятую со старого аккумулятора, обклеиваю
бумагой и в оконцовке упаковываю в армированный скотч.
Моё Ноухау это то как я придумал крепить новоиспеченный АКБ
внутри акустической системы.

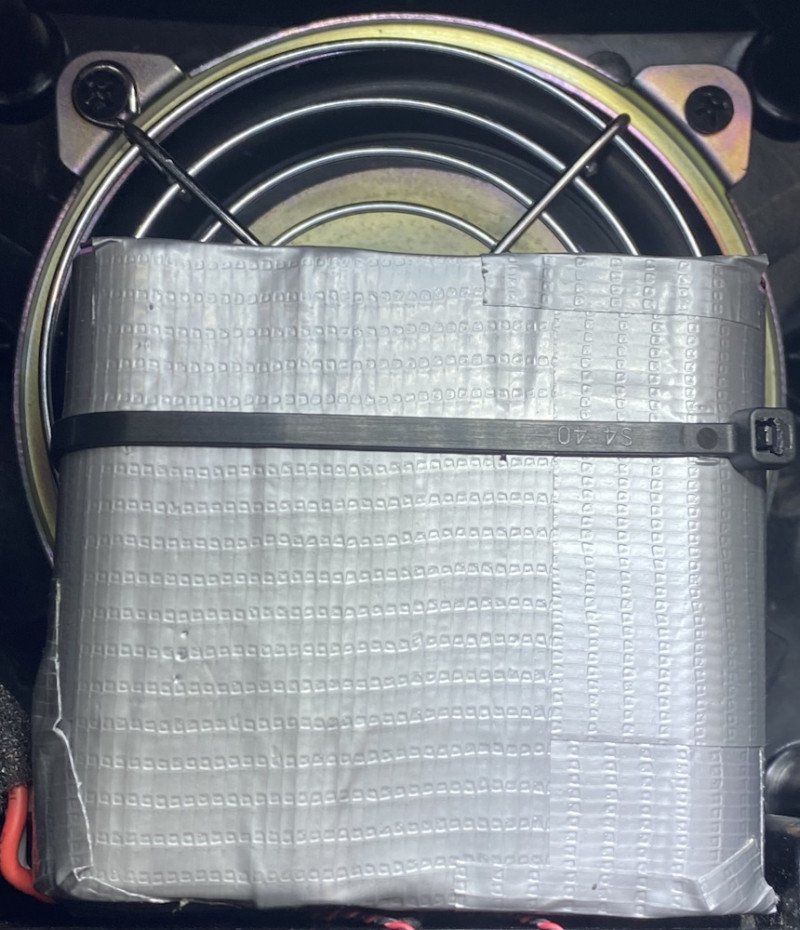

Декоративная решетка вентилятора охлаждения, гну, придавая
нужную форму будущему креплению батареи, привинчиваю штатными
шурупами к фазоинвертору, а дальше строительная стяжка и опа
аккумулятор зафиксирован в нужном месте, достаточно крепко.
Обратный процесс сборки акустики, подключение зарядного блока.
Включаю Laura Branigan, громкость на все деньги, как же она поёт!
Вишенка на торте —
Штатный аккумулятор 7,4 вольт 3000 милиампер.
Новый аккумулятор 7,4 вольт 12000 милиампер.
Вес колонки увеличился примерно на 300 грамм.
аккумуляторов в бытовой технике, так что опыт определенный
за года 4 накопился неплохой.
Принесли недавно акустическую систему Harman Kardon Go + Play, время автономной работы сократилось до 5ти минут, мало, владелец
простил установить более ёмкую батарею, а почему бы и нет.
Процесс разборки колонки не сложный, сначала снимаем решетки
декоративные спереди и сзади, извлекаем пластиковые проставки
державшие решетки, выкручиваем кучу шурупов сзади и снизу и
половиним корпус акустики на 2 части.
Передо мной появляются динамики и основная плата, вынимаю старыйаккумулятор и в сторону откладываю.
Отсоединяю все шлейфа, откручиваю шурупы и достаю плату, убираюв сторону, время заняться новым аккумулятором.
Собираю 8 ячеек 18650, свариваю Н образной никелированной лентойприпаиваю плату BMS снятую со старого аккумулятора, обклеиваю
бумагой и в оконцовке упаковываю в армированный скотч.
Моё Ноухау это то как я придумал крепить новоиспеченный АКБвнутри акустической системы.
Декоративная решетка вентилятора охлаждения, гну, придаваянужную форму будущему креплению батареи, привинчиваю штатными
шурупами к фазоинвертору, а дальше строительная стяжка и опа
аккумулятор зафиксирован в нужном месте, достаточно крепко.
Обратный процесс сборки акустики, подключение зарядного блока.
Включаю Laura Branigan, громкость на все деньги, как же она поёт!
Вишенка на торте —
Штатный аккумулятор 7,4 вольт 3000 милиампер.
Новый аккумулятор 7,4 вольт 12000 милиампер.
Вес колонки увеличился примерно на 300 грамм.
Самые обсуждаемые обзоры
| +21 |
1832
46
|
| +37 |
2394
34
|
Зачем её отмывать?
При серийной работе можно наносить припой так мало что на фото его вообще неувидель, ну да ладно.
Потом как нибудь поделюсь.
Паяю проволкой пост 60 с флюсом rutube.ru/video/ee2fc5ce3dd5cd077e04dd5dcab5dccd/
Ребе, это не колхоз, а колхозище. Если ви таки приводите ЭТО как пример… То да, я не удивлен.
использую больше 3х лет с ними тоже все в порядке.
у меня аккумуляторный блендер отказывался включаться кнопкой на ноге контроллера, если именно через контроллер не заряжал аккумулятор — то есть от ЛБП равного напряжения — не стартовал (
>можно
Но ничего из этого в этой, хм… статье нет. Так что колхоз ради колхоза.
Хех, я так впаял в пауэрбанк с 8х2500 мА*ч разъем для зарядки от аймакса… И понял, что мог и не ковыряться, зарядку напрямую контроллер не видит и отрубает выходы даже на полностью заряженных банках, если, по его мнению, там 0%)
Хотя колонки все покупают со своей целью.
Мне другое интересно, а зачем было крепить блок АКБ напротив саба? Там же настойки изменятся и какие-то резонансы появятся. Оно бы напротив правого или левого магнита динамика не влезло бы?
2 есть готовые шурупы для крепления решетки

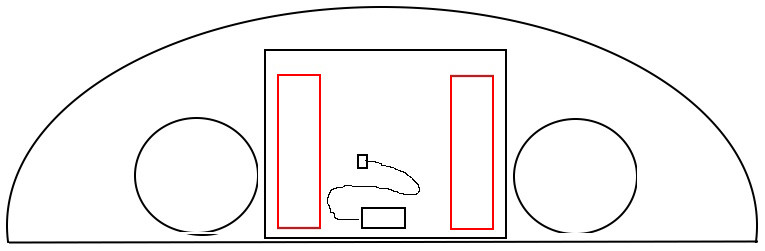

3 не рассматримал этот вариант но видел видеоролики как по краям
корпуса вклеивают акб 21700 2 штуки.
с другой стороны — много банок в параллель затрудняет диагностику в перспективе, когда одна банка станет разряжаться быстрее из-за собственной утечки и будет высаживать соседние.
с этим я однажды столкнулся в 1s4p пауэрбанке, набив его элементами 18650 из ноутбука.
большой объем батареи уменьшает объем корпуса и поэтому акустические характеристики мне кажется уплывут не в лучшую сторону.
раз уж корпус вскрывали, можно добавить невысыхающей мастики для заглушения резонансов пластмассы и ватина для уменьшения переотражений в корпусе.
Штатный работает от 3 до 5 лет, ценник 2-3 тысячи, если сам поменять не сможет то 1-2 заплатит за замену, новый по цене сопоставим со старым,
делайте выводы.
в магазинах в вашей стране не ориентируюсь. Посмотрите по названию
а вообще колхоз. 8 банок со штатной зарядкой? Хотя да, тут и заголовок-то не вычитан…
а портативная техника, громкость которой лимитирована встроенной защитой АКБ, выглядит немножко как сюр )
другой вопрос, что в большинство бумбоксов ставят смешные по емкости аккумуляторы, прям кринж
Едоку поставили миску покрупнее и его разорвало прямо во время
трапезы :))
facepalm. jpg
нет. Разные жбл и близко не стояли. Можете пример привести такой же?
1. Родной аккум и был без балансировки.
2. Меломанских изысков тут и не было. Главный критерий таких бум-боксиков — долго и громко.
3. На зарядку такое с вечера перед пикником ставится.
4. Хочется аутентичности — берем аккум на Озоне и внешний повербанк, чтобы подольше.
как стали называть этот бренд китайцы
https://aliexpress.ru/item/1005008012875219.html
mysku.club/blog/aliexpress/101076.html
https://www.ozon.ru/product/akkumulyator-i-zaryadnoe-ustroystvo-3288114531
На сутки легко хватало. Ещё брал на этот аккум переходник на зарядки USB A,C. Очень удобно на выездах пользоваться. Так что у кого есть 18v аккумы проще так сделать.
И название как то не соответствует имхо, у них в линейкеиесть luna, размером бутылку 0.5 л, вот ей бы Go назваться, а этой luna.
Штатный акум в нормальном состоянии держит несколько часов, с коллегой как-то раз использовали такую в машине в командировке небольшой вместо штатной музыки, в рабочем Polo не было BT у родной магнитолы. 2 по 2,5 часа дороги орала дай боже для машинки и по приезду оставалось ещё много заряда.
Мне кажется 2S2P сборки было бы достаточно, часов на 12 хватило бы точно. И не так пострадал бы внутренний объём, перекрытый излучатель. Да и какой-то поролонкой хотя бы замотать кирпич из АКБ этот…

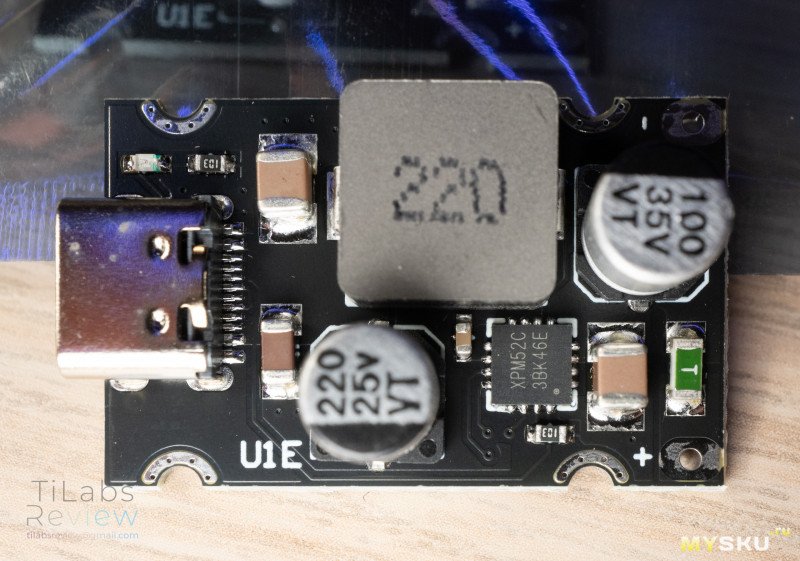

Также ожидал увидеть Usb-C разъём для зарядки, так как на этой модели используется своё проприетарное зарядное и условно «в поле» так бы можно было бы оживить/продлить работу с помощью повербанка.
Понятное дело критиковать каждый может, но коль уж говорите, что в этой теме не первый раз и вообще она — один из видов вашей деятельности, то хотелось бы видеть её не на уровне самодеятельности.

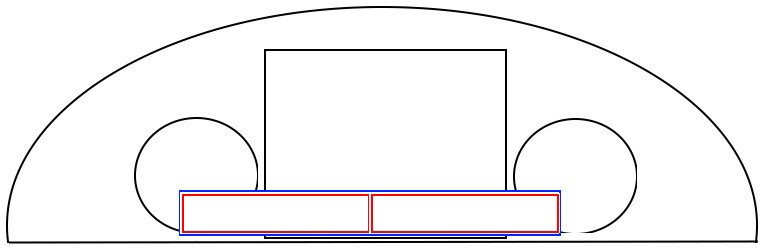

И более сложный путь это замена штатного короба под АКБ и печать нового под размеры новых ячеек.
