Нет звука в телевизоре - внедряем усилитель

Всех приветствую!

Обратились ко мне с проблемой — у телевизора пропал звук, при этом через разъем наушников он присутствует. Кто-то уже пробовал менять саму микросхему усилителя, но это не помогло. Предложил просто подключить отдельные колонки, но это не подходит — телевизор висит на стене и их некуда разместить. Значит буду внедрять отдельный усилитель внутри корпуса тв если родную схему не получится сделать (а нужно было сделать тв в тот же день и времени особо не было)

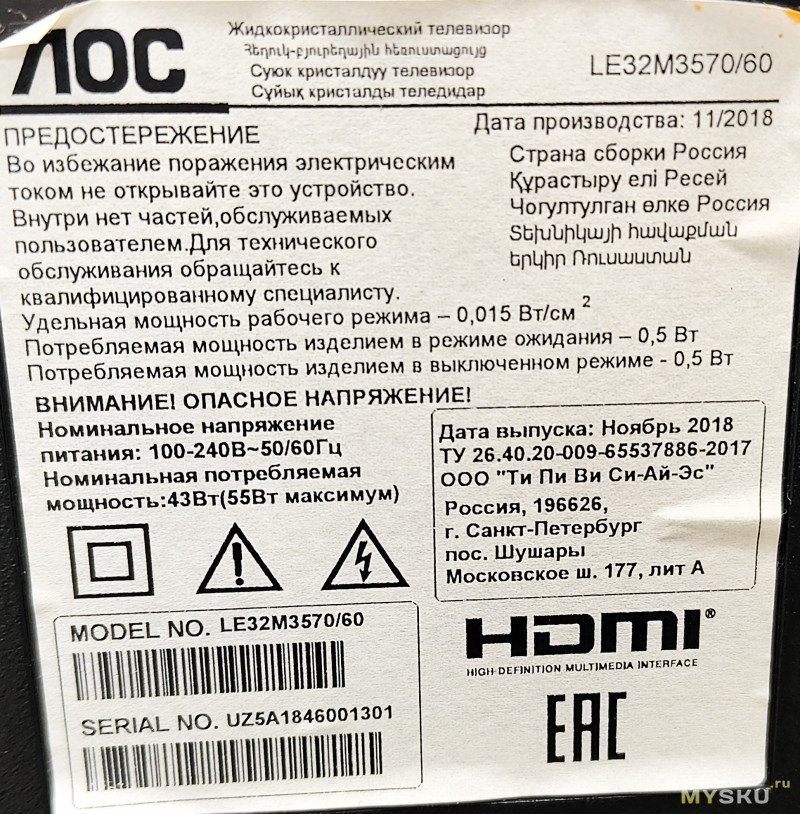

Итак, телевизор, у которого пропал звук, это AOC LE32M3570/60. Базовый тв без смарт функций для эфирного вещания.

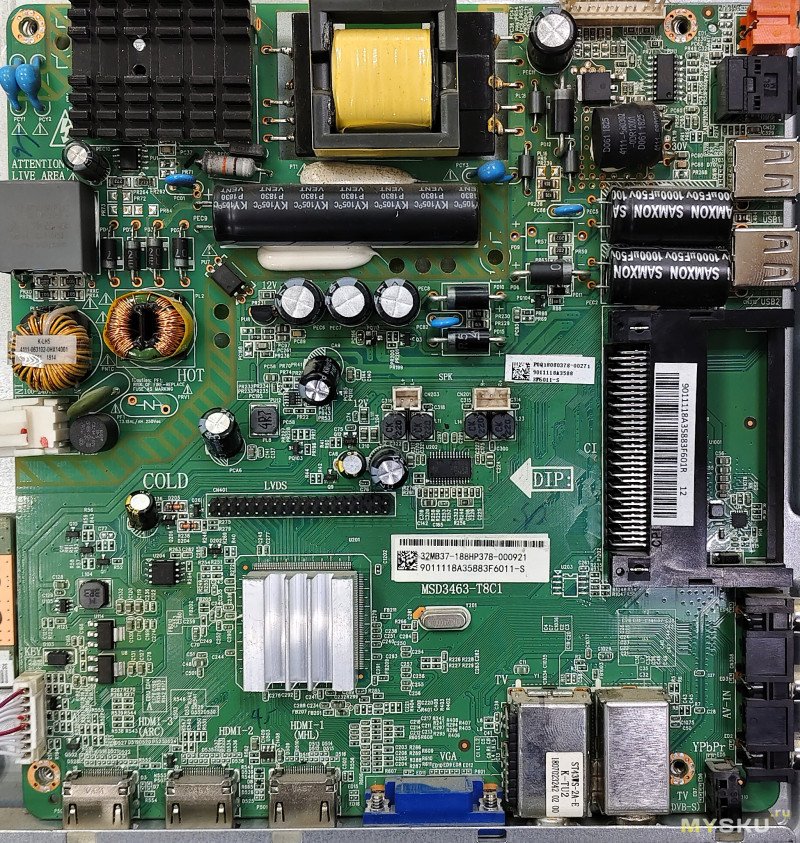

Снимаем заднюю крышку и видим плату MSD3463-T8C1

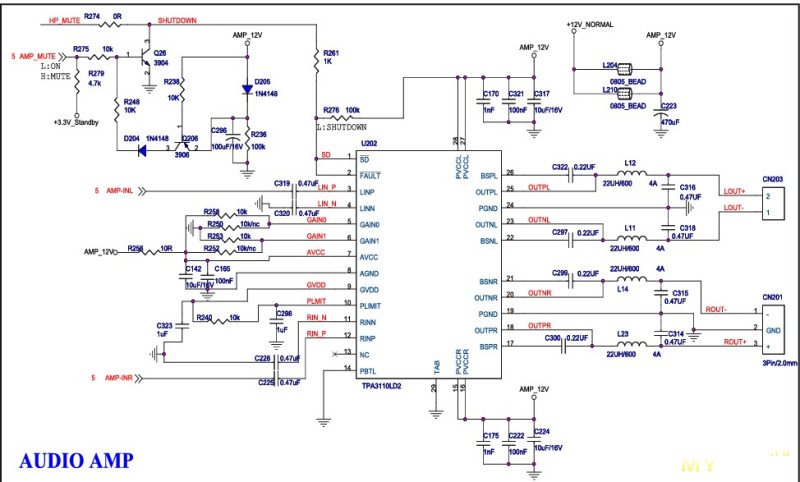

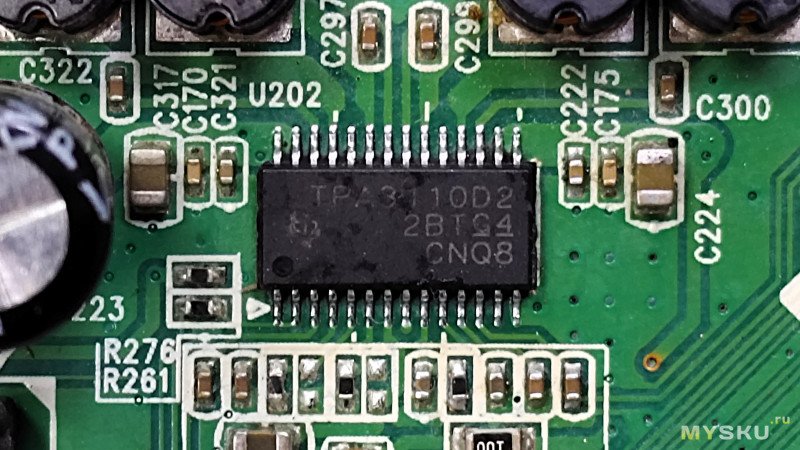

Усилитель тут используется tpa3110D2

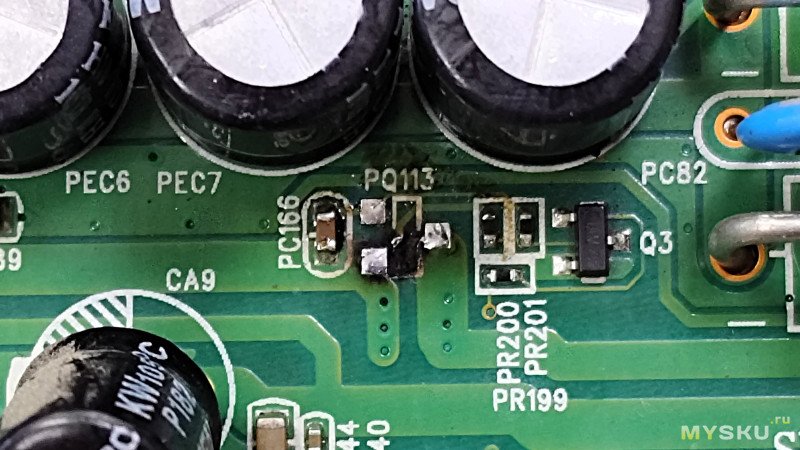

Внимательно осмотрев плату заметил явно сгоревший элемент ME2325 — это P‑канальный MOSFET‑транзистор

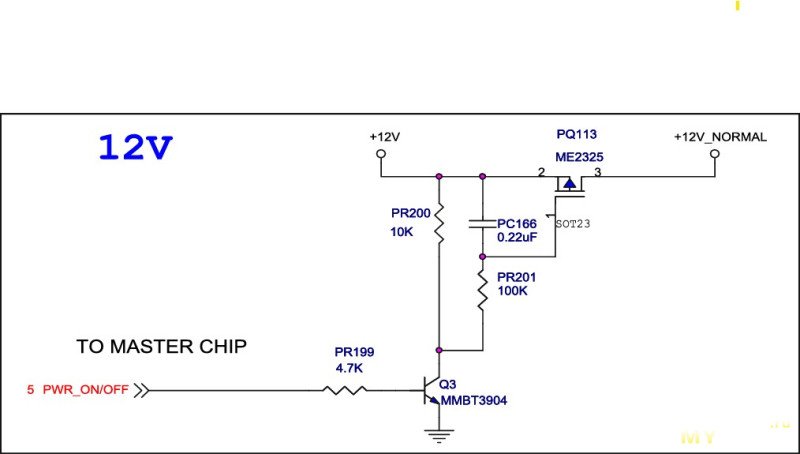

По схеме он как раз относится к питанию микросхемы усилителя



Прозвонив всю обвязку вокруг этого транзистора и микросхемы усилителя — элементов с кз не обнаружил. Номиналы резисторов по схеме совпадают. Снял с донора такой же транзистор, запаял и включил — пошел дымок. Заменил саму микруху — все так же.

На поиск виновника неисправности времени у меня не было — пообещал постараться отдать тв к концу рабочего дня, поэтому пойдем другим путем.

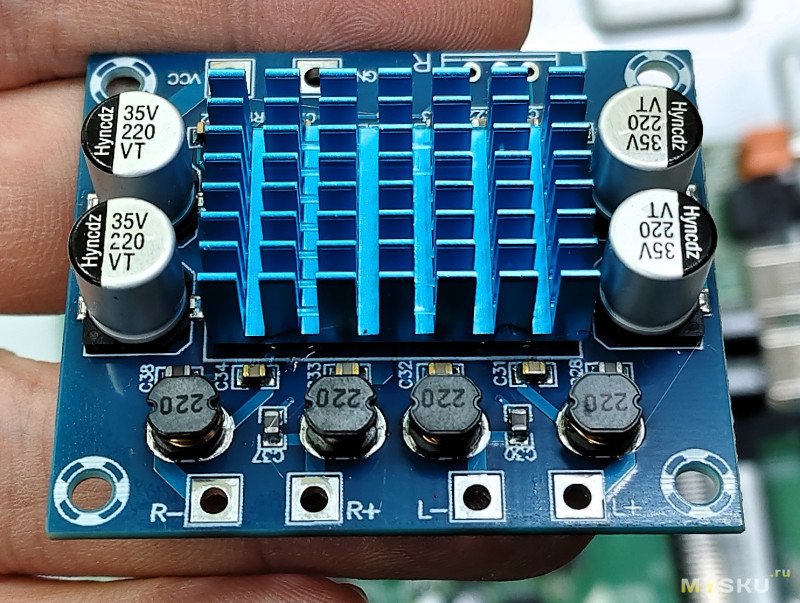

У меня есть усилители на pam8403 и на TPA3110. Первый вариант прост в монтаже и подключении, да вот мощности маловато (владелец не молодой уже и слышит неважно), еще и динамики в тв на 8 ома, в общем выйдет не громко. Поэтому выбор за TPA3110, по сути это тоже самое что и было.

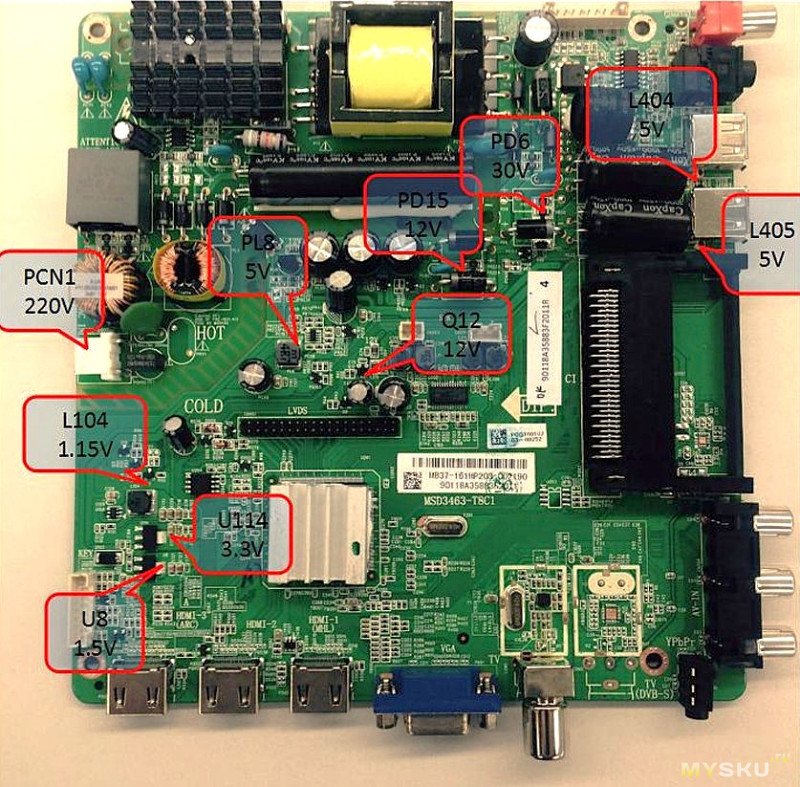

Теперь нужно взять питание для усилителя. На плате основное питание +12в — подходит отлично. Куда подключится? В сервисном мануале есть «карта напряжений» (скачать можно отсюда)

Возьмем питание с диода PD15, но есть одно но — после включения в сеть оно есть сразу и плата усилителя будет работать в холостую и создавать шумы в динамиках. Поэтому добавим реле (нормально разомкнутое), которое будет срабатывать при включении тв и коммутировать +12V на плату усилителя.

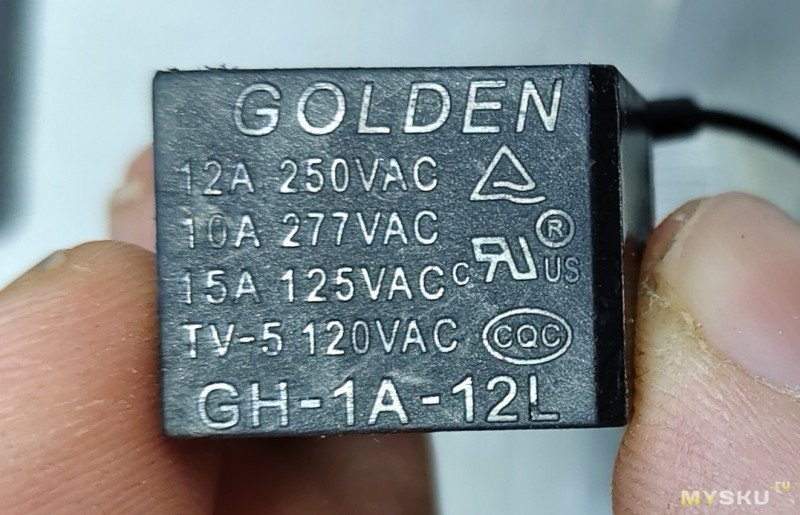

А вот с реле небольшая заминка — то, что есть под рукой срабатывает при 12 вольтах, а в телевизоре оно всегда есть даже в дежурке. Было бы на 5 вольт, то я бы взял питание с usb разъема, оно там появляется только после включения.

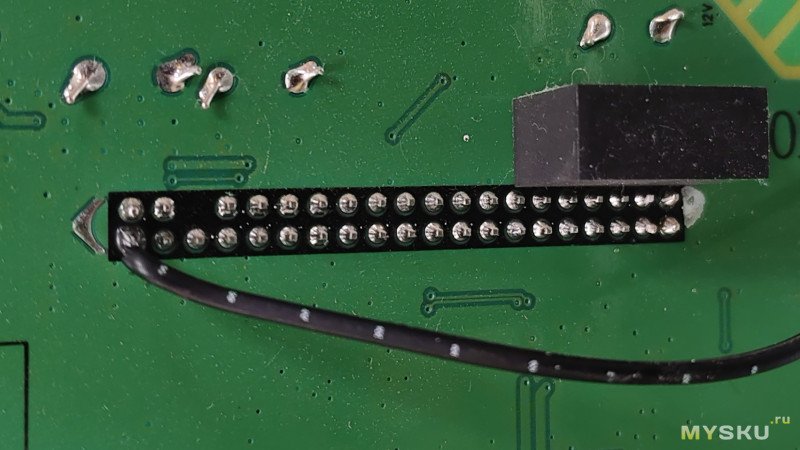

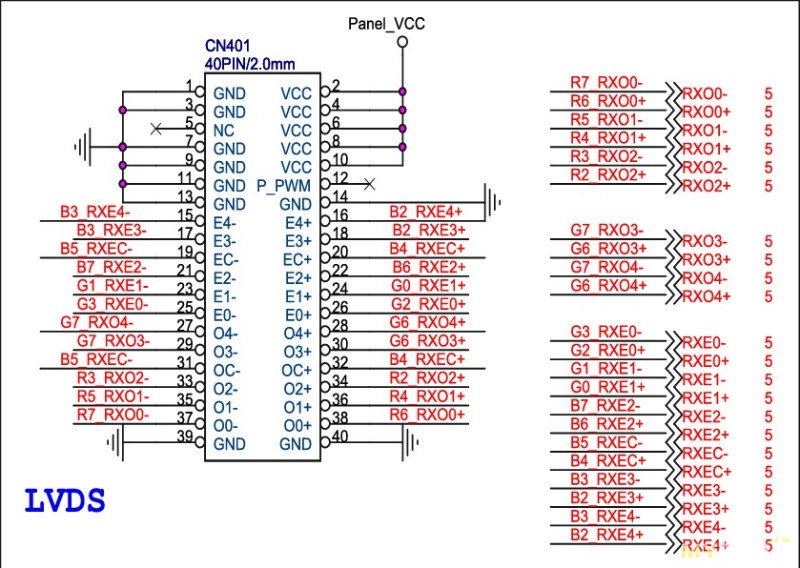

Попробовал подать 5 вольт на реле, а вдруг сработает? Нет — начинает срабатывать с 6 вольт, да и надежность соединения в самом реле под вопросом. Можно конечно «поколхозить» и повысить повышайкой с 5 до 12 вольт, вариант рабочий, да вот платки такой не было и тогда уж проще заказать нужное реле (электромагнитное или твердотельное), да и я нашел откуда можно взять питание, которого нет в выкл тв и появляется в рабочем режиме. И это питание матрицы, контакты 2,4,6,8,10 коннектора LVDS на системной плате.

Т.к потребление реле небольшое (<100ma) не думаю, что эта нагрузка хоть как то повлияет на работу матрицы и платы, да и после померил напряжение, приходящее на плату t-con, оно не изменилось совсем.

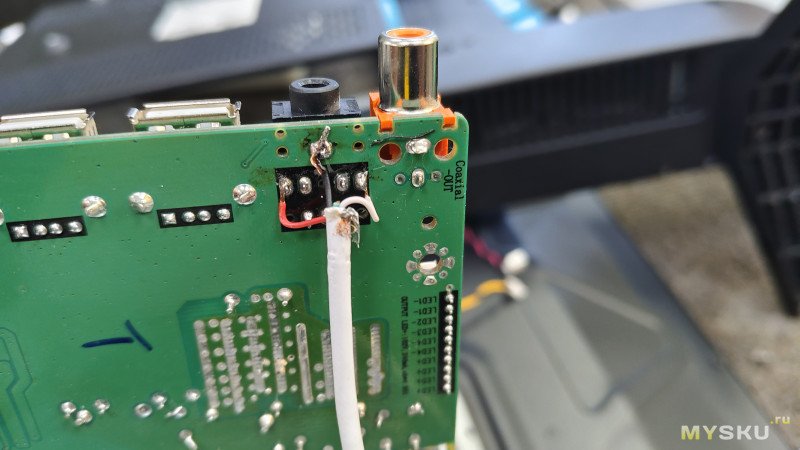

Звуковой сигнал взял напрямую с разъема 3.5". Сначала подключился проводом в разъем, но пока протягивал провод он где то внутри оборвался:)

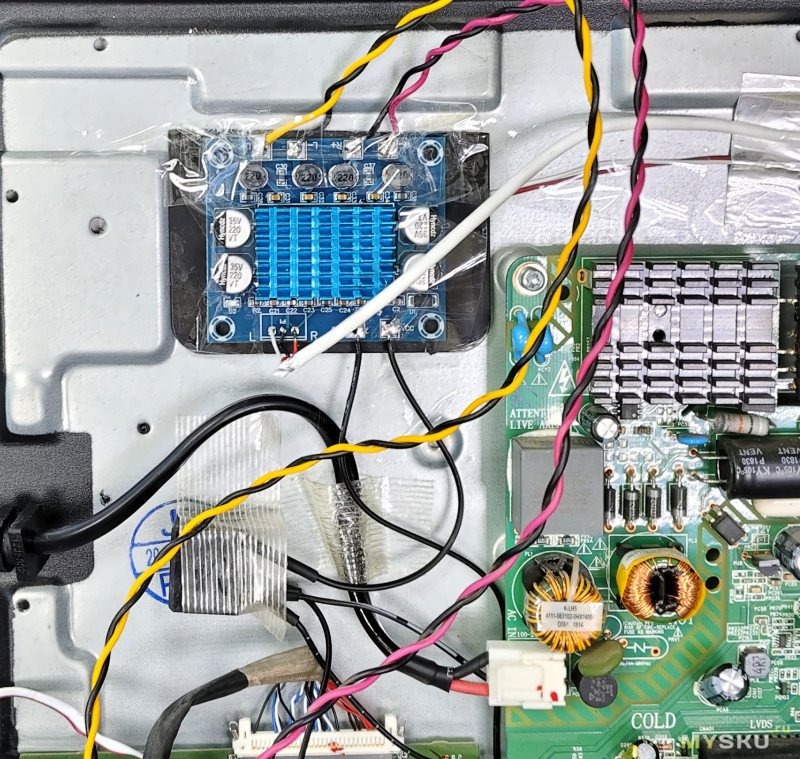

В итоге получилось вот так.

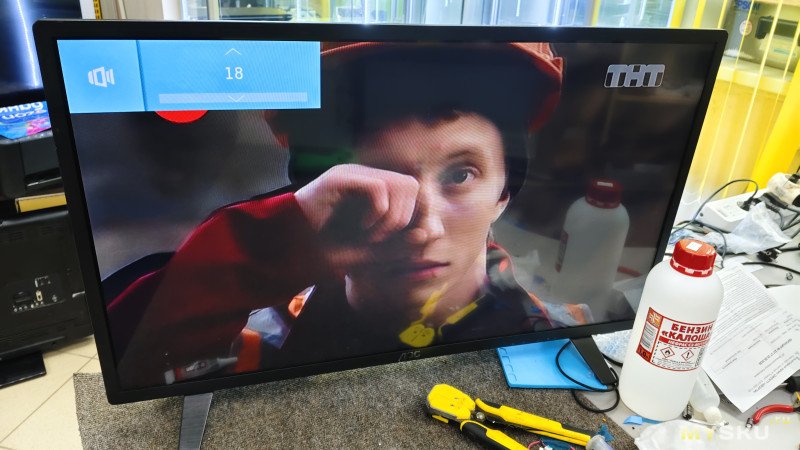

Включаем — щелкает реле, усилитель включается, звук появляется, profit!

На высокой громкости картинка не искажается, ничего не моргает и т.д. Задача решена, внешне нет лишних проводов, клиент доволен, сроки не сорваны)

Добавить в избранное
+11 +14
свернутьразвернуть
Комментарии (6)
RSS
+
avatar
+4
  • xantos
  • 24 октября 2026, 10:24
«На поиск виновника неисправности времени у меня не было». напиши лучше правду — в ремонте кроме замены подсветки и блоков целиком ничего не умею. Клиент предупрежден, что вместо ремонта будет «колхоз»?
+
avatar
+2
  • Andrey13
  • 24 октября 2026, 10:42
Клиент предупрежден, что вместо ремонта будет «колхоз»?
Конечно
напиши лучше правду
Пишу — времени не было на полноценный поиск неисправности, сделал как можно быстрее. Когда постоянно капают на мозг с вопросом «ну как там с телевизором, не готов?», то желания искать что же там сломалось нет и хочется побыстрее отдать.
Да и вообще что это я оправдываюсь…
+
avatar
+2
  • Skylab
  • 24 октября 2026, 10:55
Схема на эту модель AOC LE32M3570/60 имеется в открытом доступе.

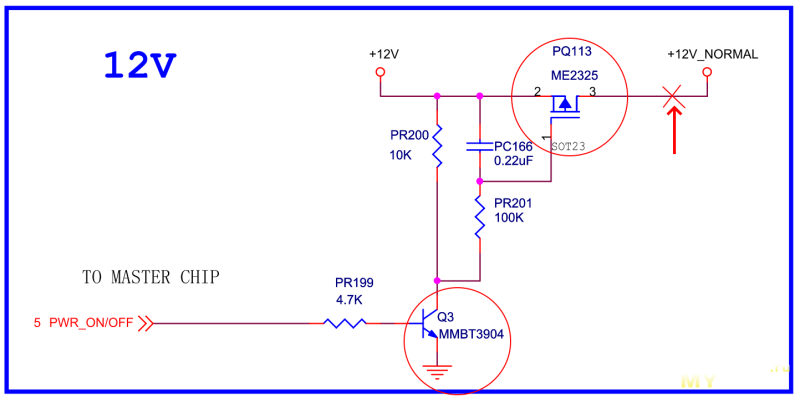

Чтобы выявить КЗ после полевого транзистора ME2325 (PQ113) нужно было его выпаять и подать на 3-ногу +12В от лабораторника. Или перерезать дорожку, если не выпаивать. Не исключено, что мог вылететь MMBT3904 (Q3).

После в ход идет тепловизор, который выявит участок КЗ (горячий элемент). Но раз автор справился внедрением дискретного усилка, это его решение.

+
avatar
0
динамики в тв на 8 ома
эммм…
+
avatar
0
Предположительно Q113 не открывается полностью, потому и горит с дымком (смотреть напругу на Q3 и целостность R201, С166). А если бы открывался нормально, то тогда зачем реле? )))
Ремонт ужасный. Неужели нет в хозяйстве ЛБП? Ну, про тепловизор молчу уж… ))
+
avatar
0
  • faza20
  • 24 октября 2026, 11:07
да чего вы на ТСа наехали.
правильно сделал- время деньги.
клиент не против.
