LED лампа ЭРА GX-12W-853 GX53 и её переделка под Е27

Резьбовой цоколь был запатентован в 1894 году и стал самым распространенным для ламп накаливания.
Появившиеся намного позже светодиодные лампы начали использовать и бывшие до того невозможными конструкции соединителей, но патроны Е27 по-прежнему с нами.
Что делать, если нужно вкрутить туда совершенно для этого не предназначенное?
Добро пожаловать под кат.
Приключения будут.

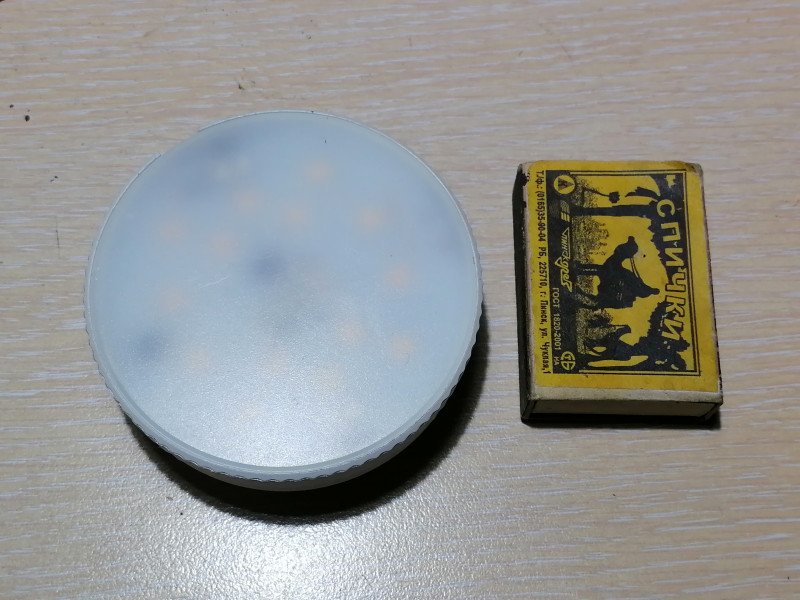

Итак, подопытный экземпляр — LED лампа ЭРА с заявленной мощностью 12 Вт. Адски мерцает.

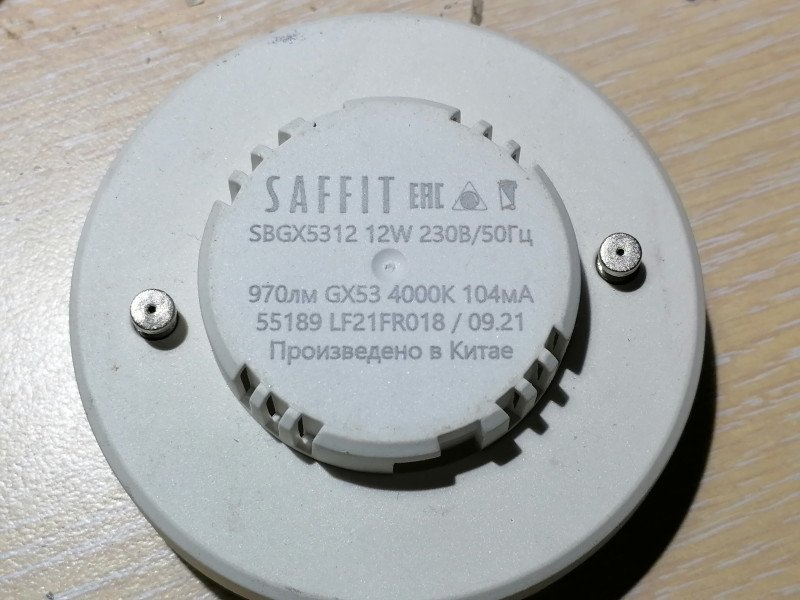

Маркировка:

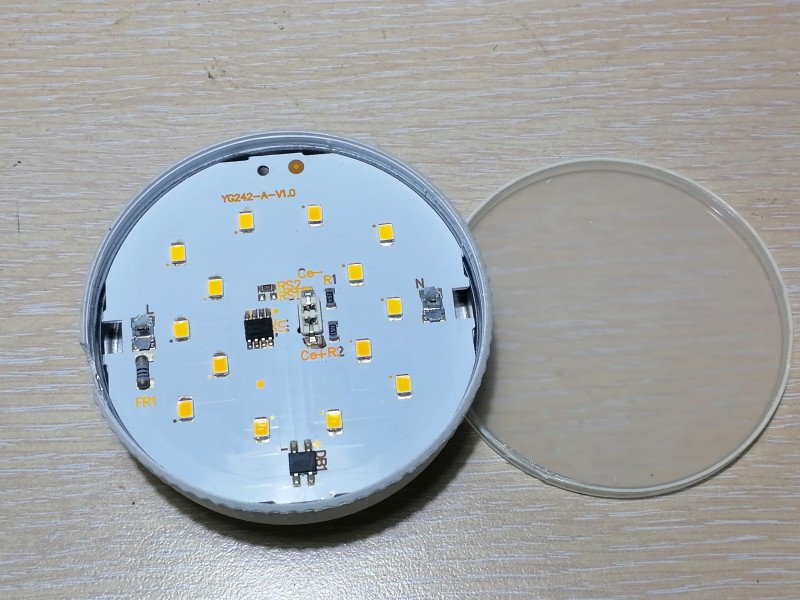

Отковыриваем пластмассовый рассеиватель:

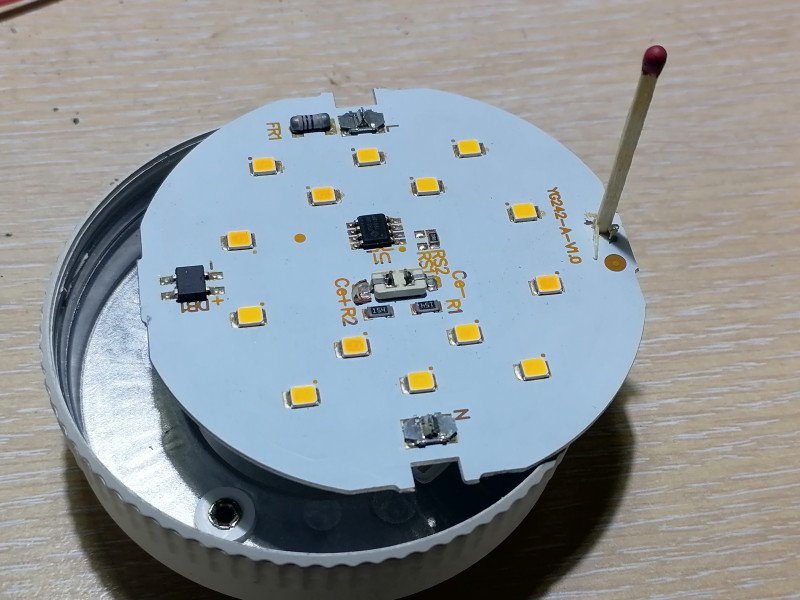

Металлическая плата со светодиодами вставлена(именно вставлена, а не запрессована) в корпус, при желании вытягивается за отверстие спичкой:

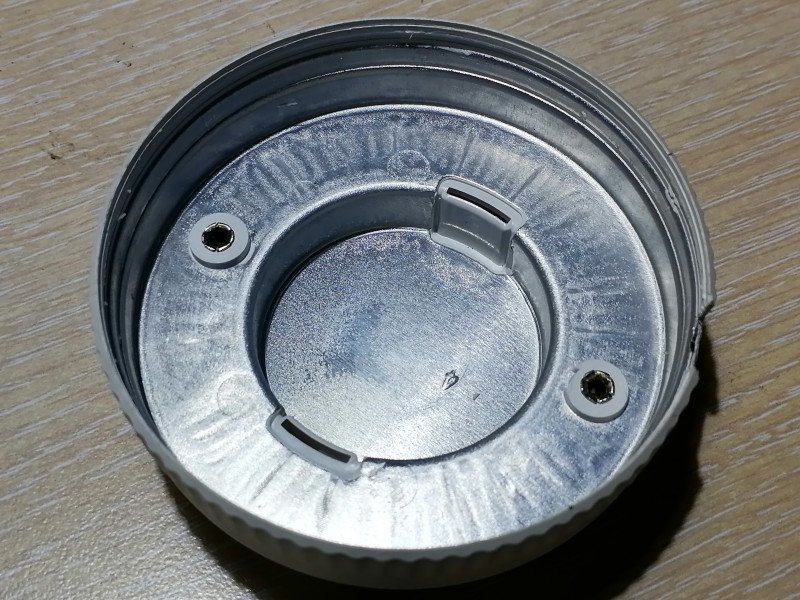

Внутри корпуса есть металлический вкладыш, который ну типа должен отводить тепло и всё такое.

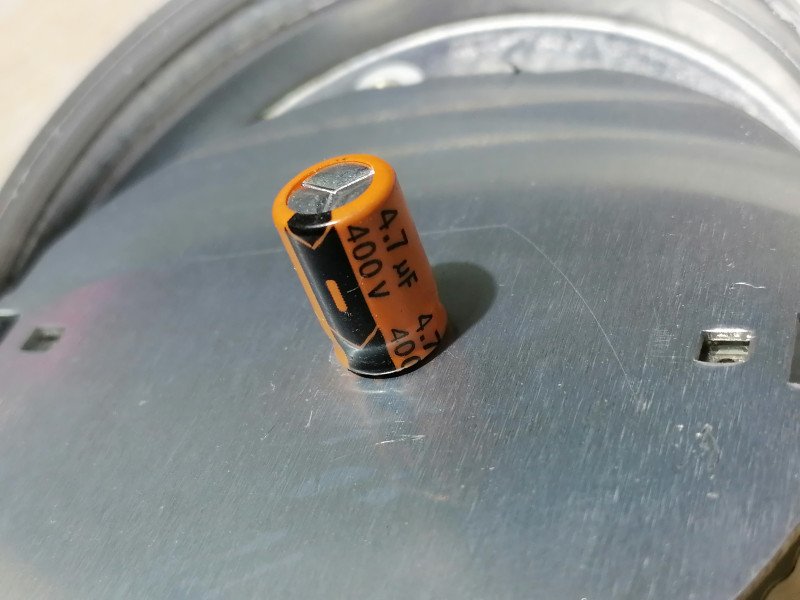

Лампа собрана SMD-монтажом на печатной моноплате с металлическим основанием. Единственная навесная деталь — сглаживающий конденсатор входного выпрямителя на её обратной стороне:

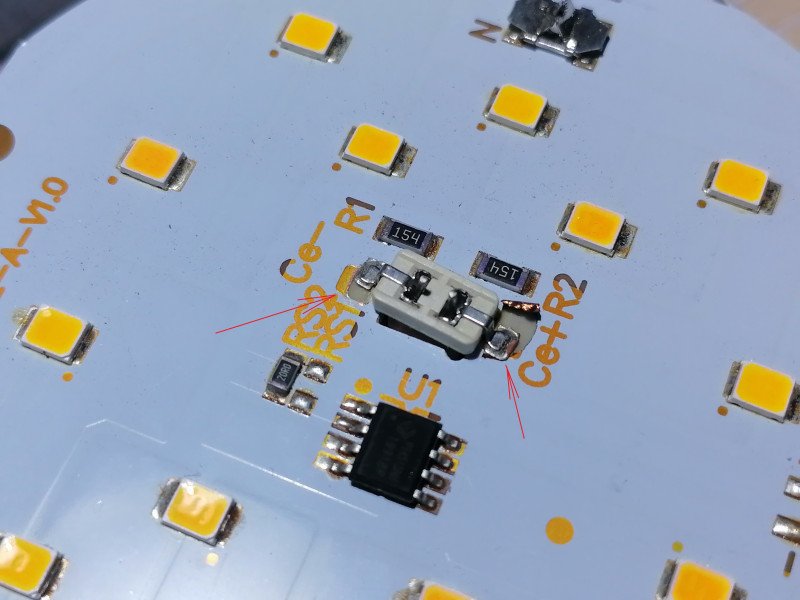

Он вместе с разъёмом от платы оторвался, и это причина пульсаций:

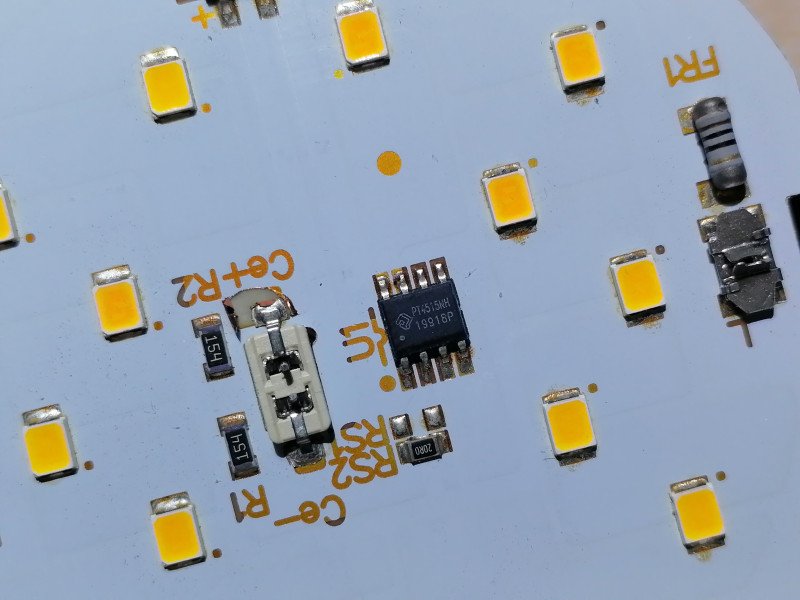

На микросхеме маркировка PT4515, и здесь кроется подвох:
Дело в том, что PT4515, если верить даташиту, выпускается в корпусах ТО-252 и SOP-89, а не в SOIC-8.
При помощи проволочных перемычек припаиваем конденсатор на место и продолжаем эксперименты.

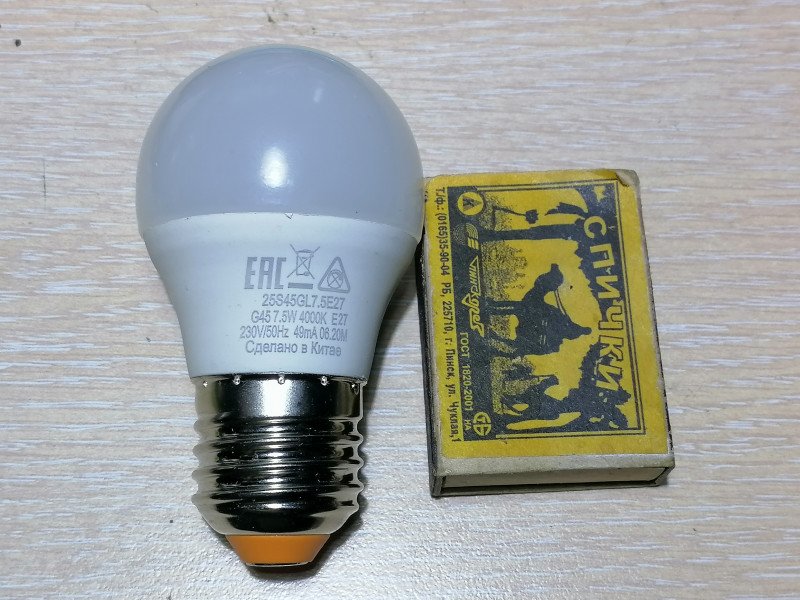

В качестве донора цокольной части лучше всего подходит лампа типоразмера G45:

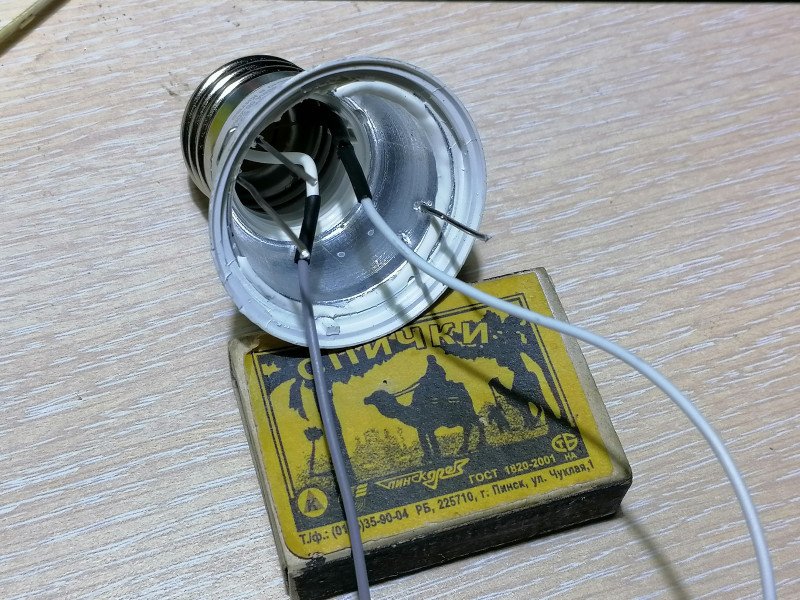

Отрываем от неё рассеиватель, выковыриваем плату со светодиодами, удлиняем провода и проделываем шилом две пары отверстий под проволочные скобы:
Опытным путем установлено, что обычные канцелярские скрепки в качестве материала для этих скоб хлипковаты, а вот U-образная шпилька для волос — самое то.

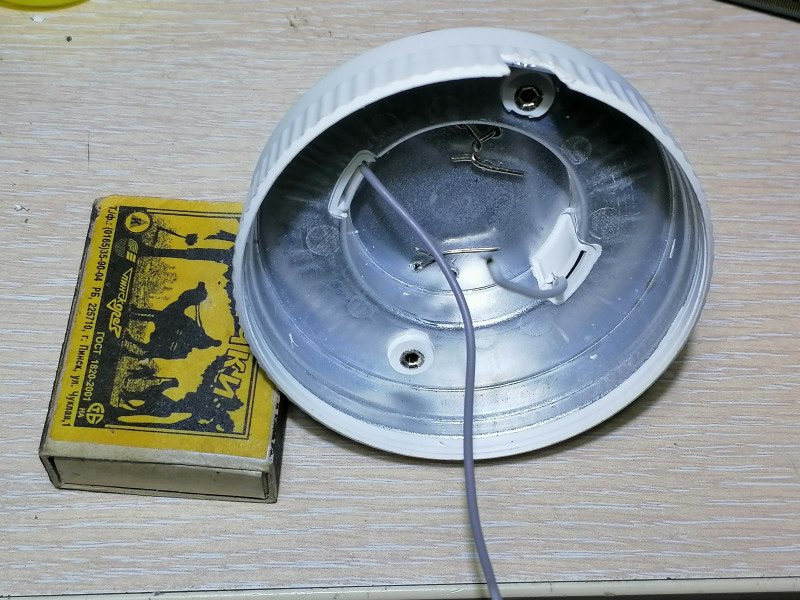

Тем же шилом проделываем в корпусе лампы GX53 отверстия для прохода проводов и проволочных скоб(вот тут как раз есть хоть какая-то польза от металлического вкладыша. Если бы его не было, пришлось бы делать дополнительную деталь в виде большой пуговицы, чтобы скобам было за что цепляться), протягиваем внутрь провода и перекручиваем скобы:
Дальнейшая сборка тривиальна — припаиваем провода к контактам платы, вставляем её в корпус и накрываем рассеивателем:
Включаем и обнаруживаем, что из-за очень удачного теплоотвода светодиоды деградировали и светят теперь в режиме электробычка.
Что ж, продолжаем эксперимент.

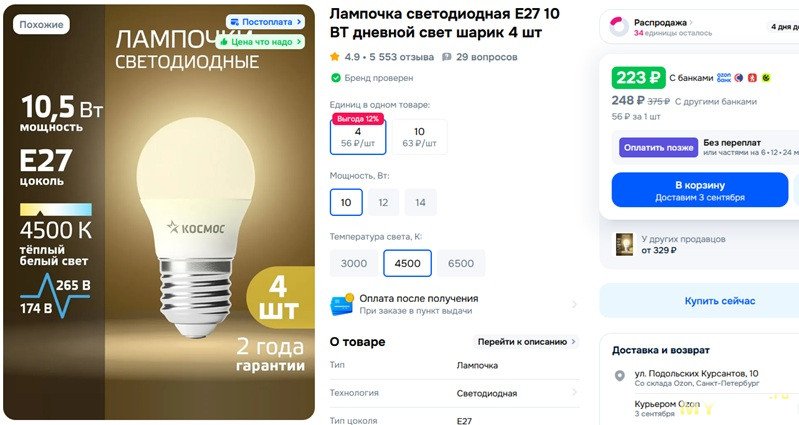

Донором излучателя будет вот эта лампочка:
Она тухнет через некоторое время после включения и это неспроста.

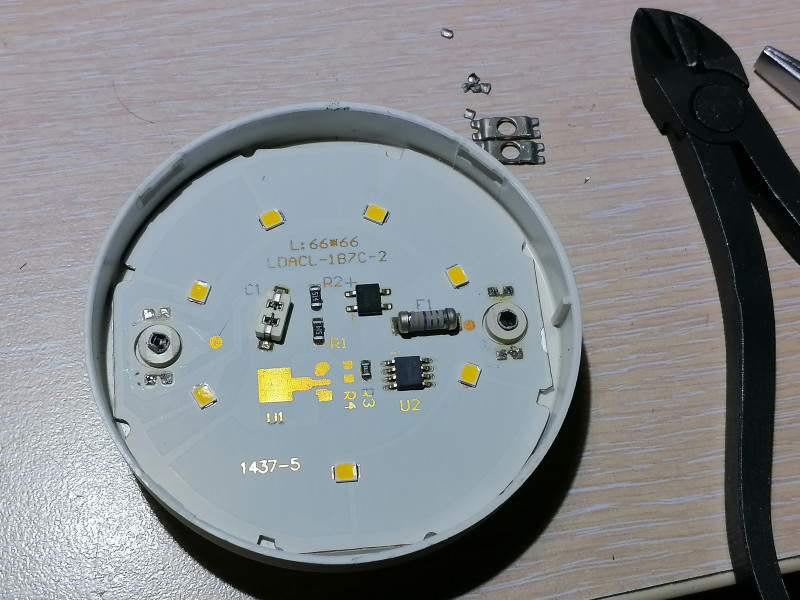

Снимаем с неё рассеиватель, отламываем лепестки контактов:

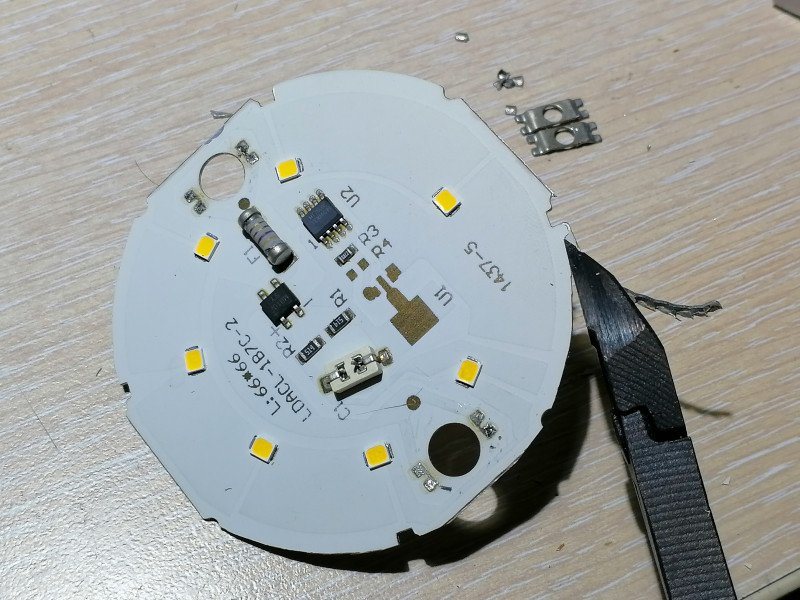

Достаём плату из корпуса, примеряем её к новому домику, убеждаемся, что она туда не лезет, берем кусачки и обстригаем по кругу её и крепления старых контактов в корпусе на пару миллиметров:

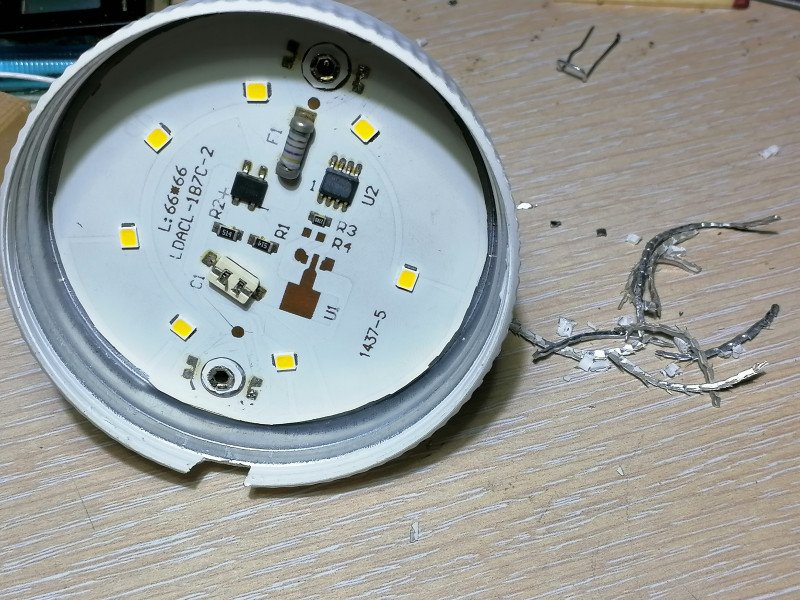

Снова примеряем и убеждается, что теперь она туда лезет:

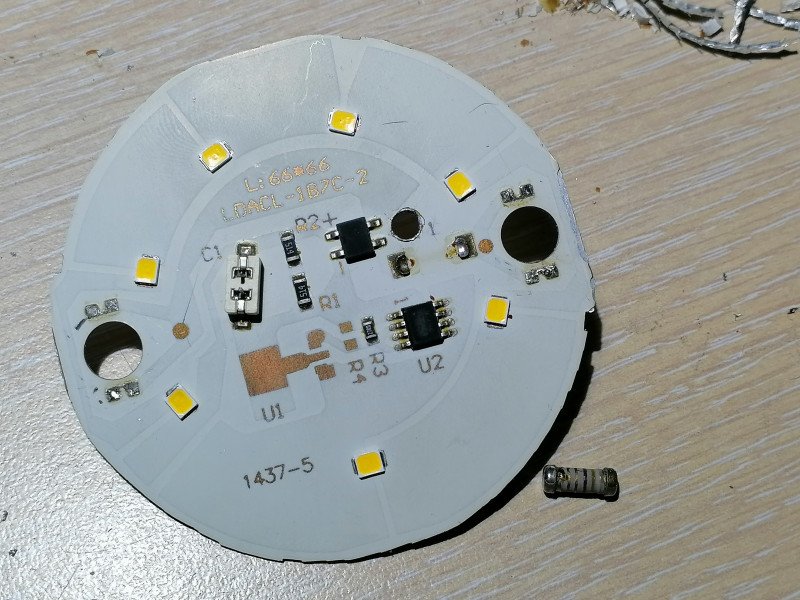

Во время проковыривания в пластине отверстия для прохода проводов я попытался довернуть плату за предохранительный резистор и он от неё отвалился:
Пришлось его зачищать, лудить и возвращать на место.

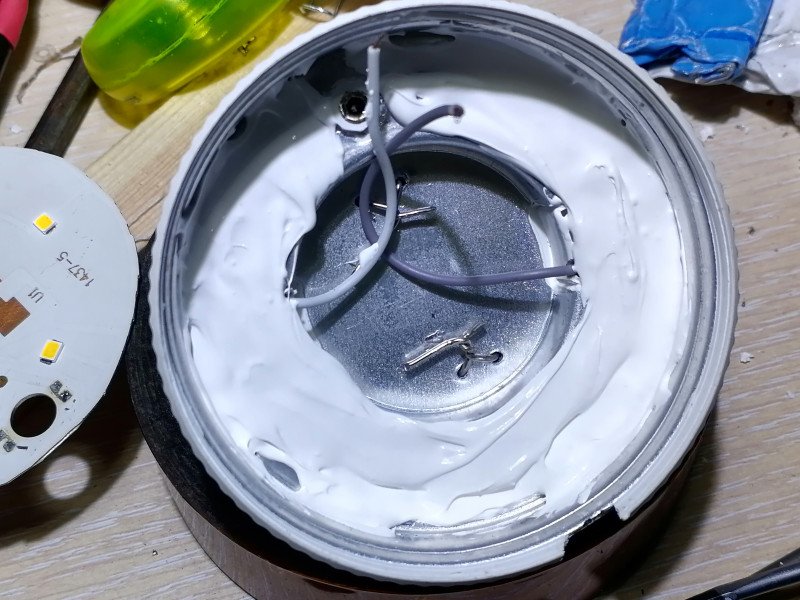

Намазываем корпус изнутри силиконовым герметиком:
Вжимаем в него плату:

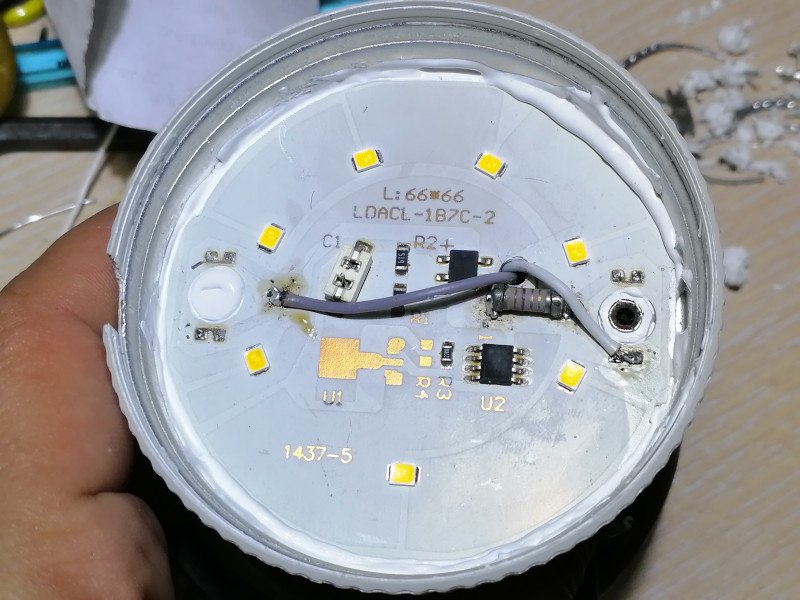

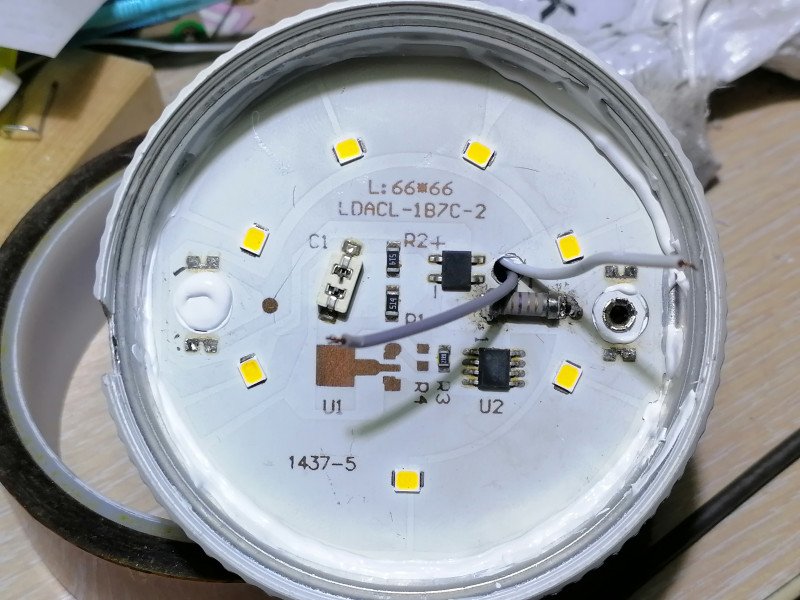

Паяем провода питания:

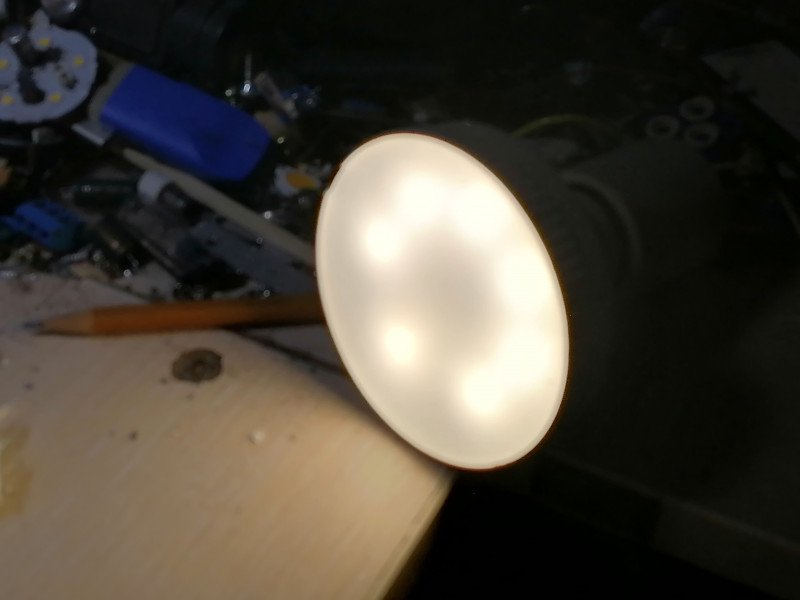

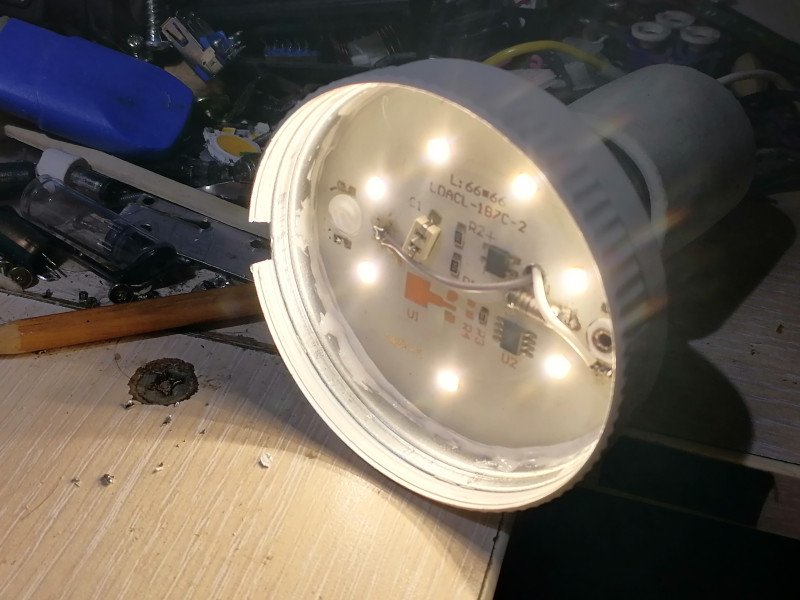

Убеждаемся, что всё работаем:
Закрываем рассеиватель.

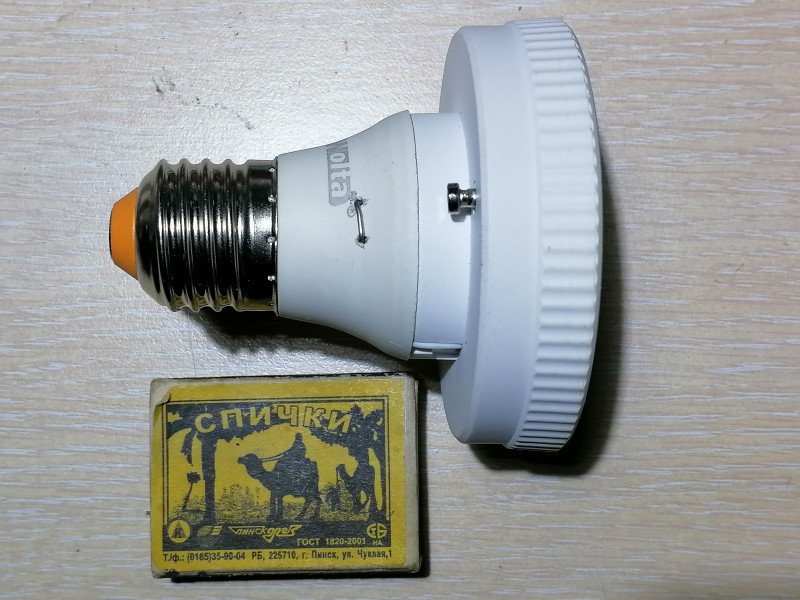

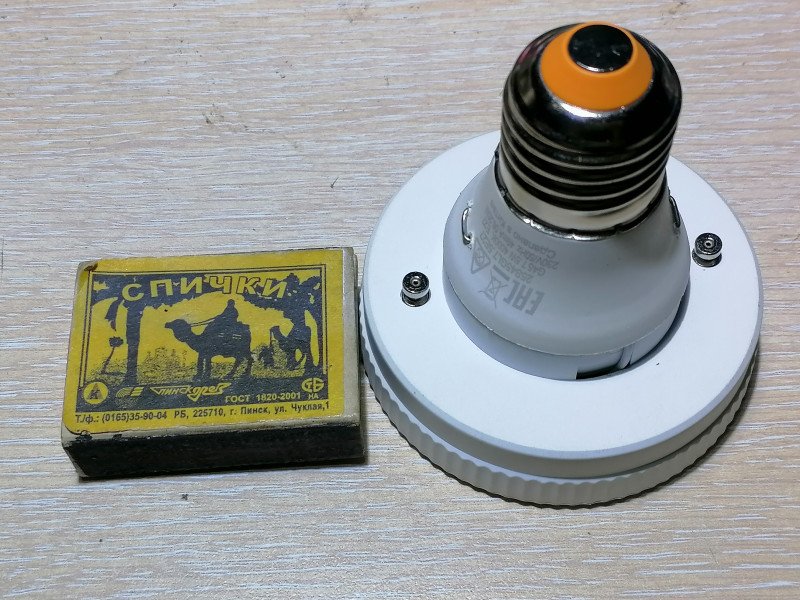

Вид сбоку:

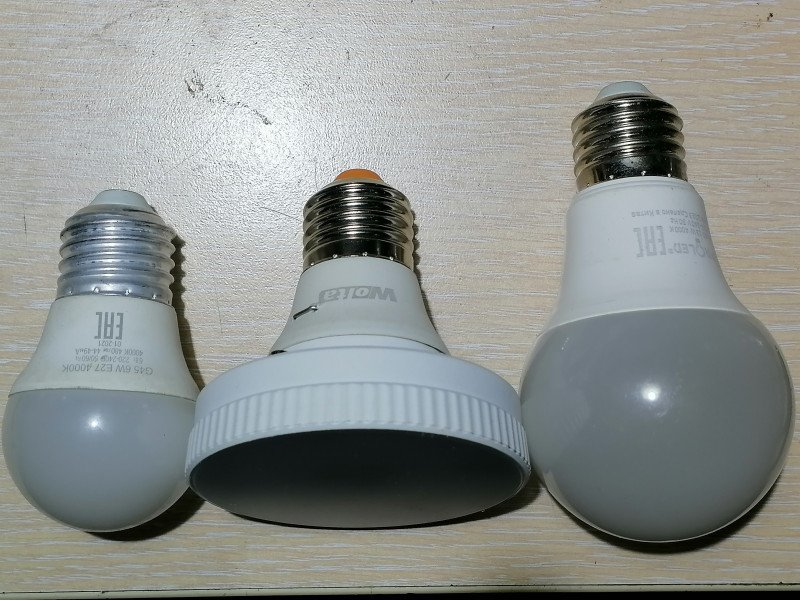

Слева направо — G45, GX53 с цоколем E27, A60:

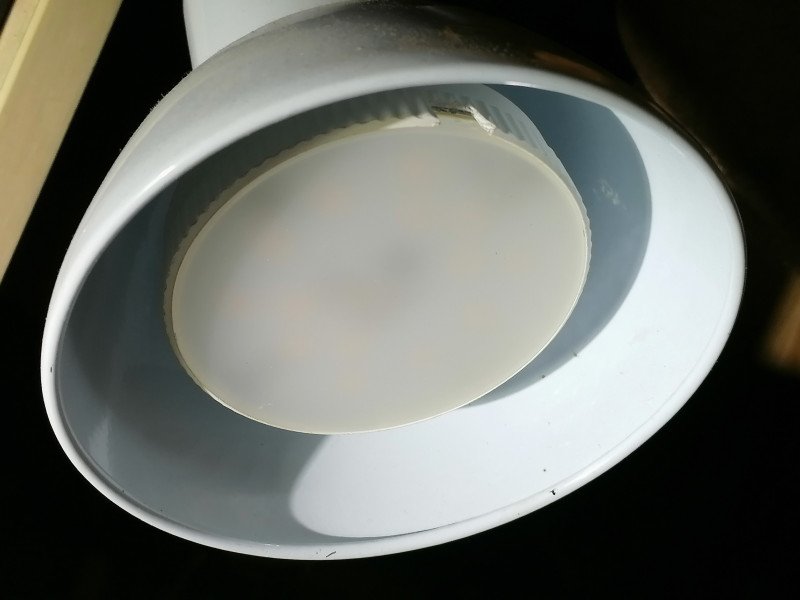

Вид в плафоне:
Вывод: безусловно, готовые переходники с E27 на GX53 существуют. Но предлагаемый мной способ позволяет решить задачу по вкручиванию лампы-блинчика в резьбовой патрон быстрее.
