Часовая "котлета" Zenith или вторая жизнь старых часов + Бонус

И снова здравствуйте. Очередной обзор на часовую тематику для пропагандирования часов. По традиции много букв и фото. Сегодня про «котлету» винтажных Zenith.

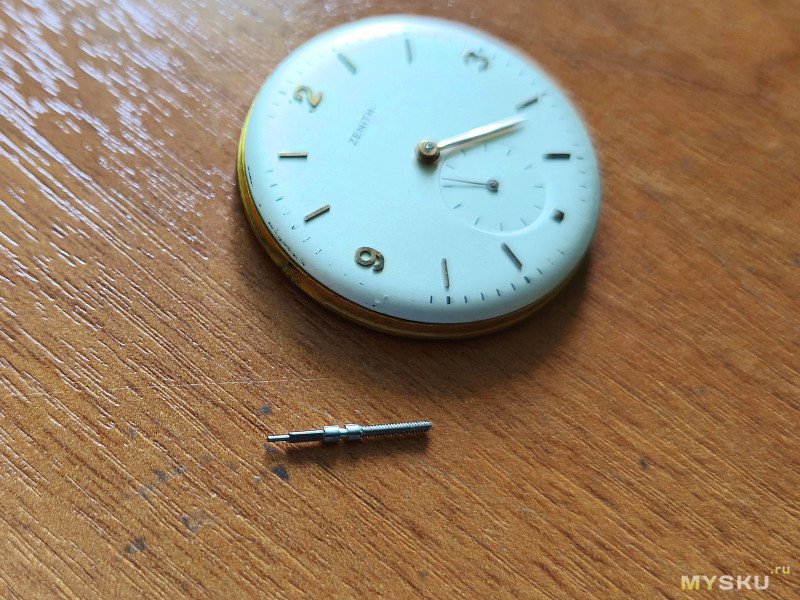

Все началось с того, что мне с оказией достался механизм с циферблатом от старых часов Zenith. Сказали, что механизм рабочий, но нет заводного ключа.

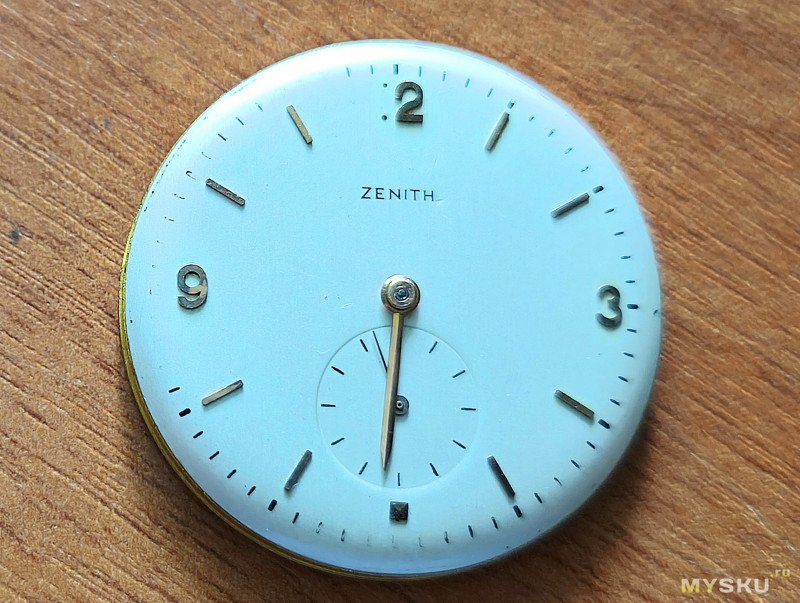

Видимо корпус от часов был из золота, поэтому часы так безжалостно были разграблены, корпус и заводную головку на аффинаж, остальное «скинули» по бросовой цене. Циферблат имеет конечно кое какие изъяны, плохо сохранилась секундная шкала по периметру, думаю это можно «дорисовать». Так же потеряна метка «1» на 12 часов, это тоже постараемся исправить «позаимствовав» от «доноров» отечественного производства.

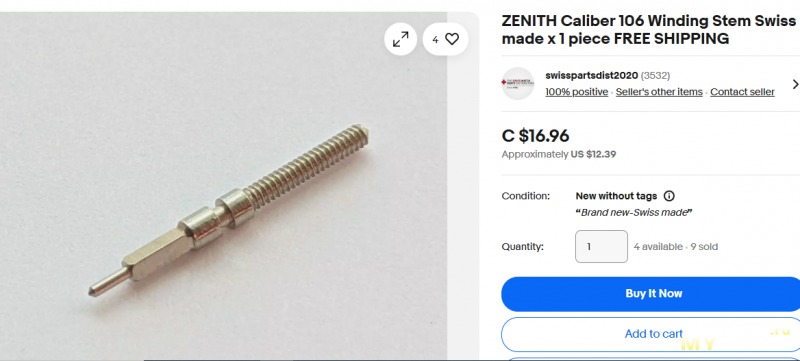

Помимо этого, одна из стрелок поломана, будем подбирать что-либо от других часов. Заводной ключ найти в нашей стране не получилось и пришлось приобретать в Канаде на Ebay через недешевые услуги посредника, сам заводной вал стоил порядка 13$ с бесплатной доставкой в США. По итогу заводной ключ мне обошёлся порядка 4 тр. из-за заоблачного курса и услуг посредника, ну да ладно, другой альтернативы я не нашел.

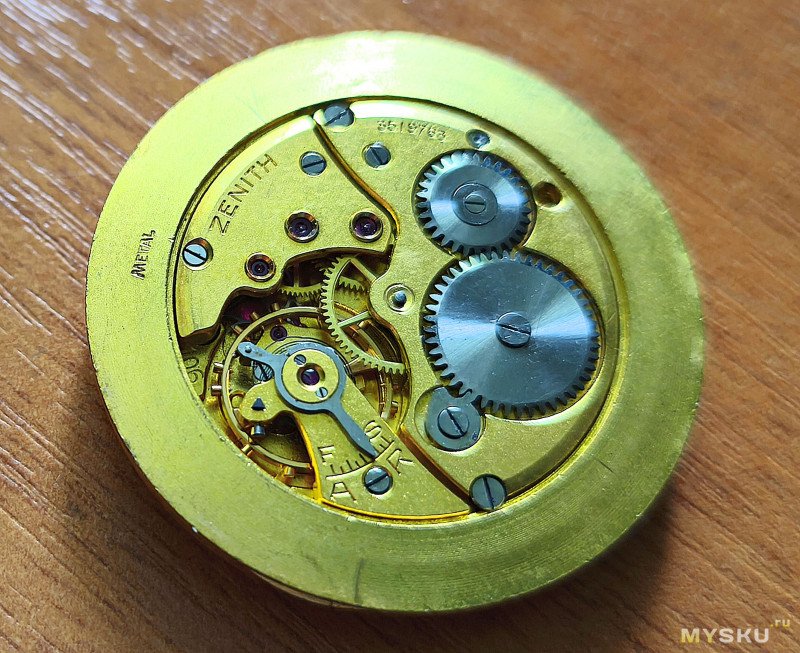

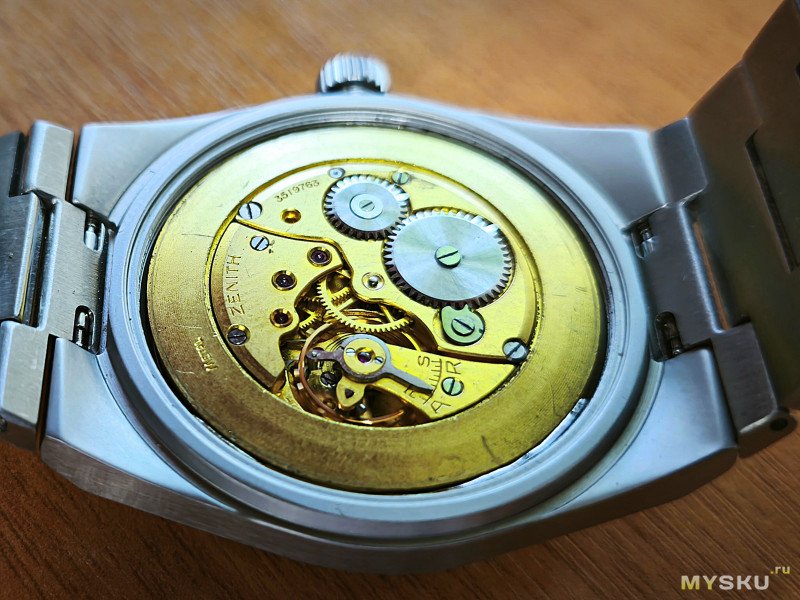

Механизм Caliber Zenith 106 ручного завода начали производить с 1937 года, эта самая первая модификация этого калибра, всего их было 7 видов и механизм с разными модификациями выпускался до 1957 года. Данный механизм построен на 15 камнях и имеет частоту 18 000 колебаний в час, запас хода заявлен до 38 часов от полного завода. В общем механизм «почтенного» возраста по людским меркам. Данный механизм внешне выглядит очень хорошо, правда не хватает какого-то винтика, но я думаю часовой мастер найдет ему нужную замену. При получении заводного ключа он сразу был установлен в механизм, встал штатно и корректно «заводил» механизм и переводил стрелки. Когда я убедился в работоспособности механизма, то решил, что нельзя такому «добру» пропадать и нужно собрать часы, что бы они продолжали радовать людей своим существованием.

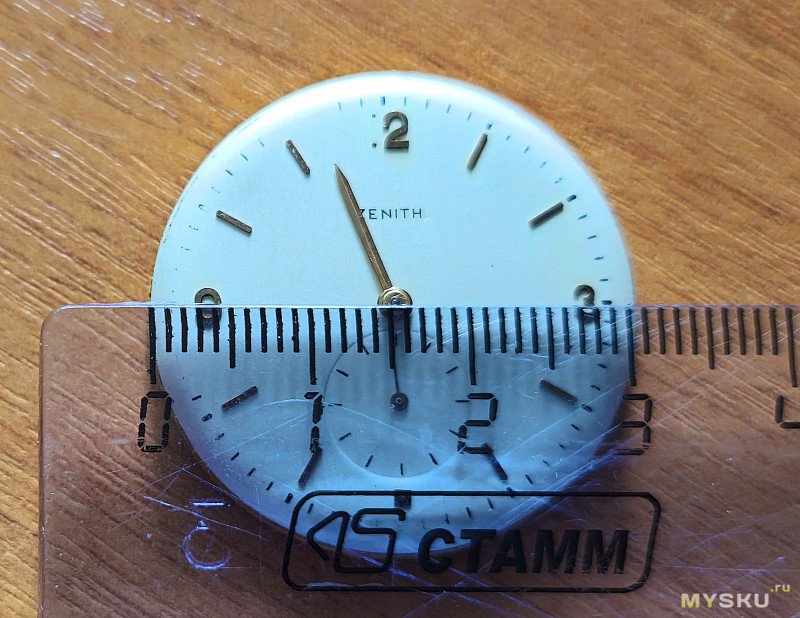

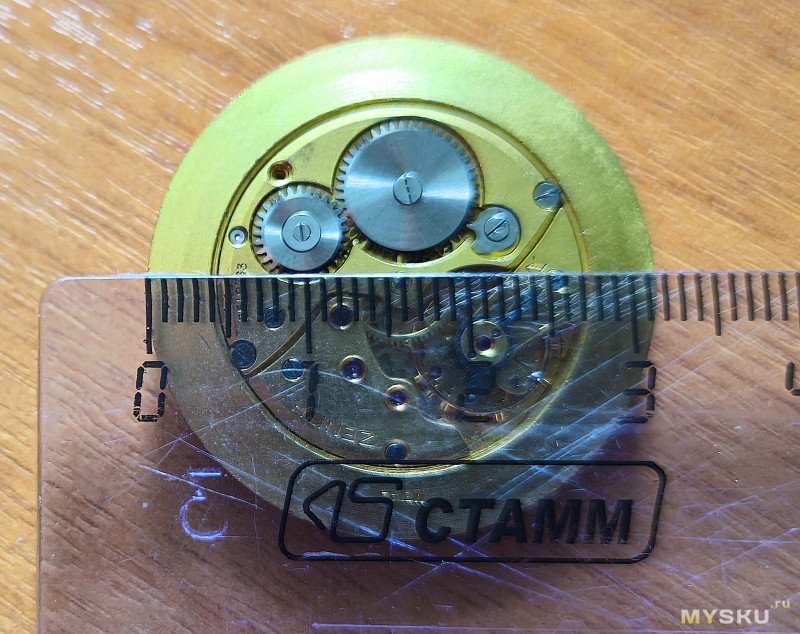

Размер циферблата, полностью совпадает с размером проставочного кольца закрепленного на механизме и составляет 32 мм. В этом обзоре все размеры снимал с помощью линейки, штангенциркуль отжали знакомые на некоторое время….На фото измерительная линейка иногда отображает другие показатели, но это из-за угла обзора такой оптический эффект, фактический размер я указываю в обзоре.

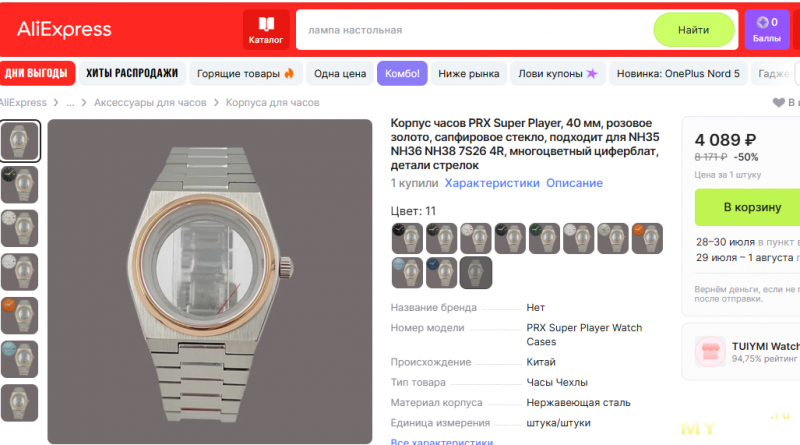

Найти оригинальный корпус для данных часов думаю будет не реально, поиски на отечественных сайтах онлайн-купли-продаже подходящих вариантов, не увенчались успехом. По этому было принято решение «сделать котлету» из не оригинальных запчастей, а именно подобрать что либо «посовременней» у братьев китайцев. Перерыв кучу вариантов на AliExpress был выбран такой вариант (обошелся порядка 3,5 тр).
Ссыль https://aliexpress.ru/item/1005008534770264.html
Такой вариант сейчас востребован и отображает современные часовые тенденции, эдакий мейнстрим, что то подобное сейчас есть у многих часовых брендов, например:

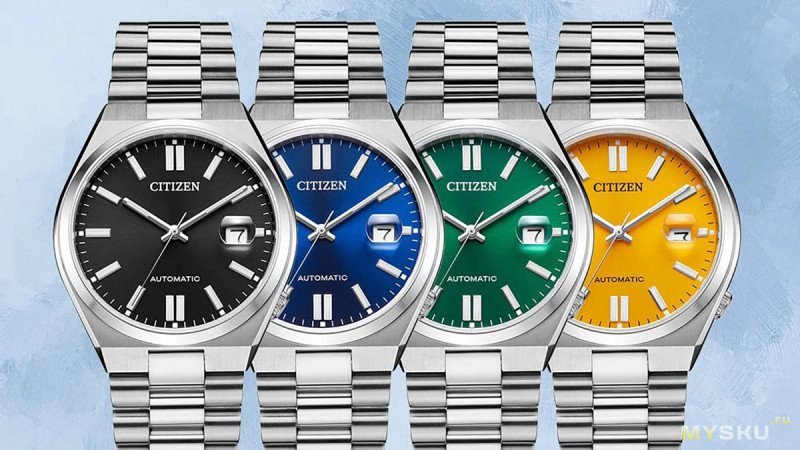

Citizen Tsuyosa

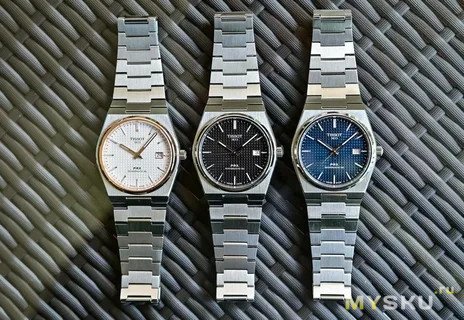

Tissot PRX

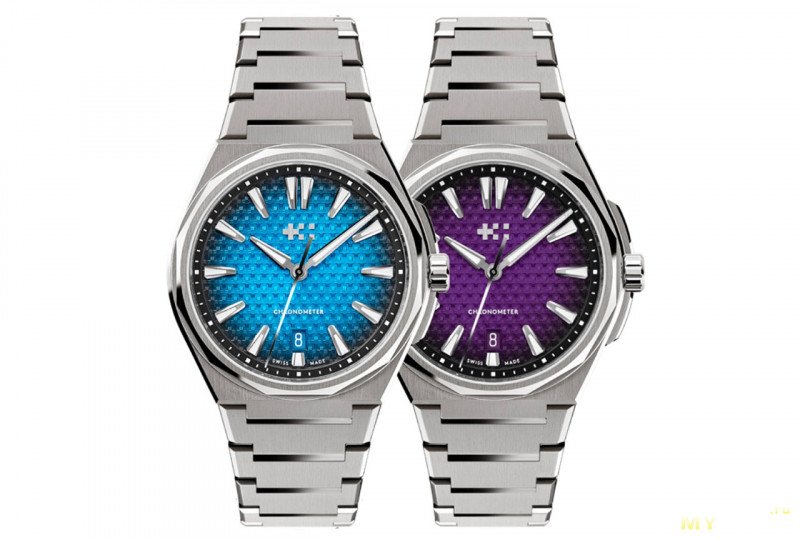

Christopher Ward 12 (отличный бренд, очень мне нравиться)

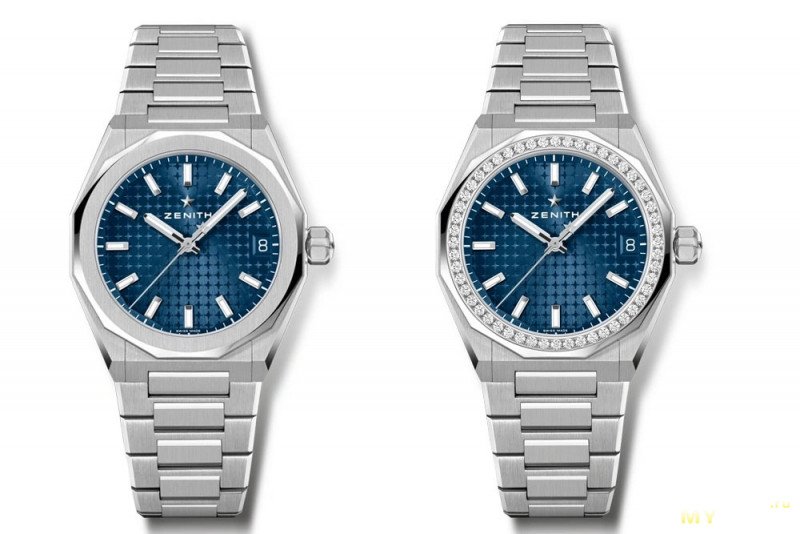

Ну и тот же Zenith с моделью Defy Skyline

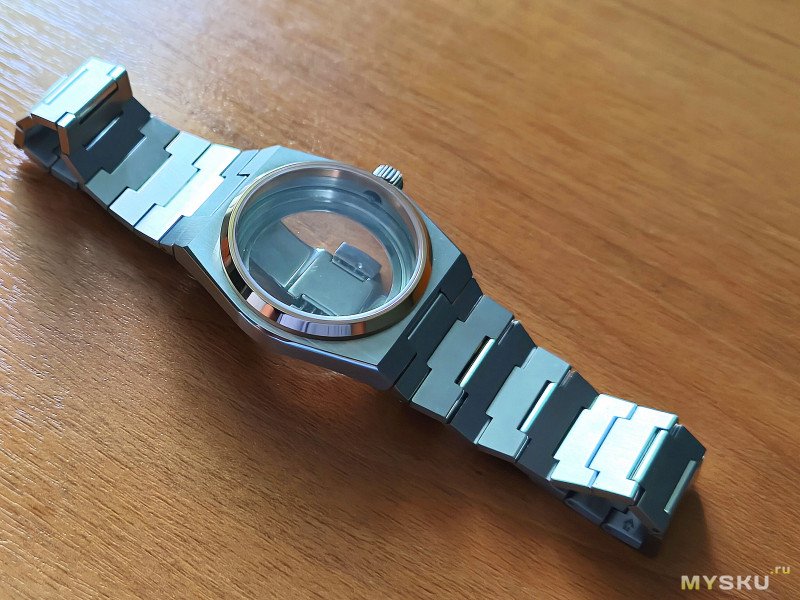

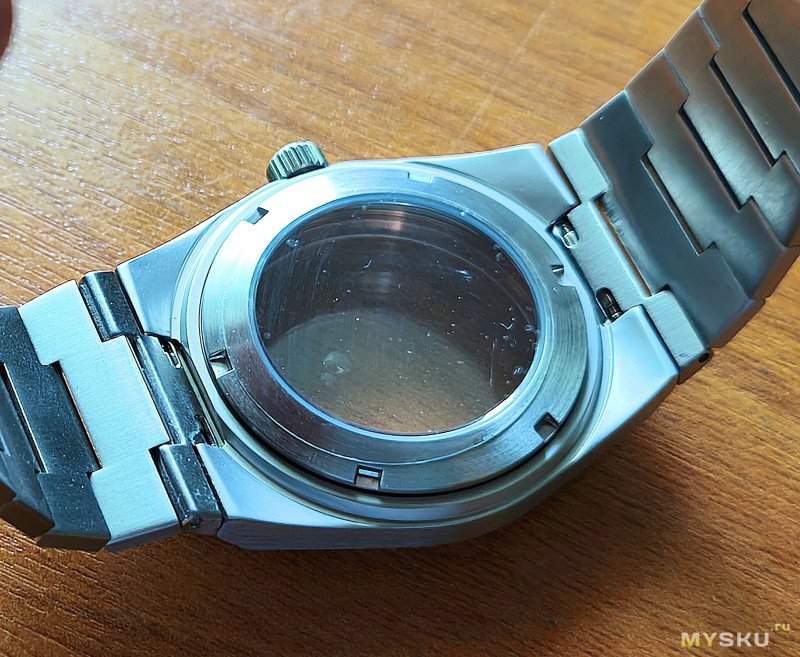

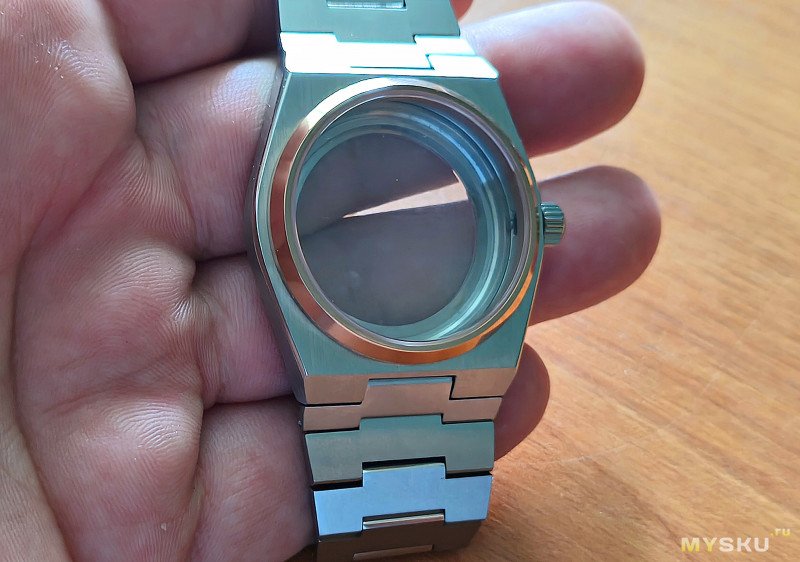

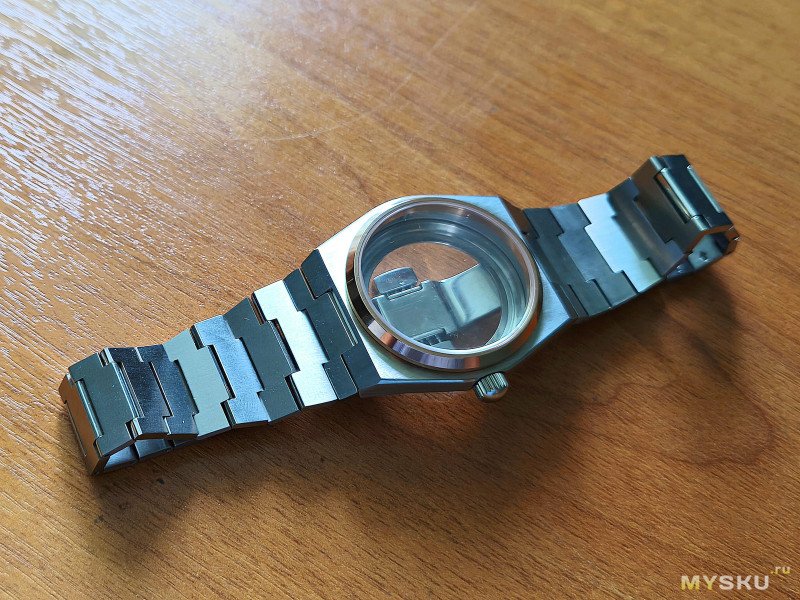

Полученный корпус очень неплохого качества, сделан из нержавеющей стали

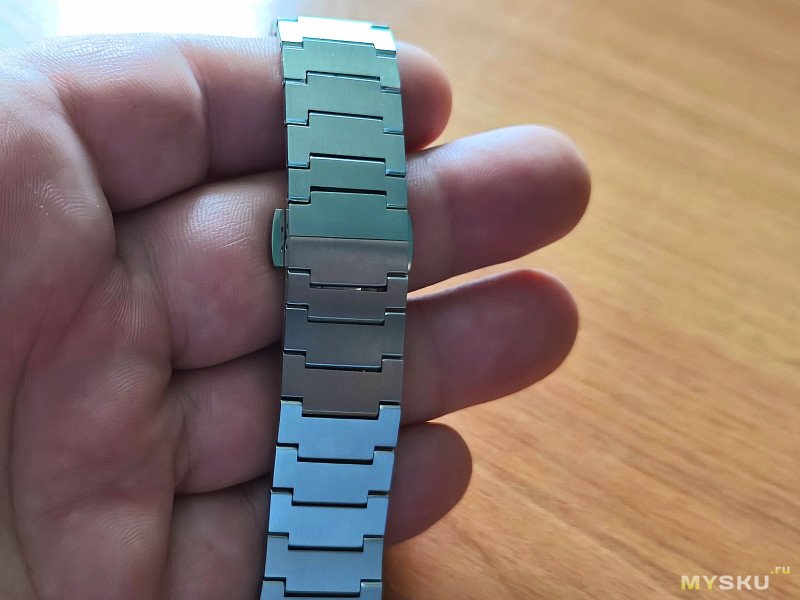

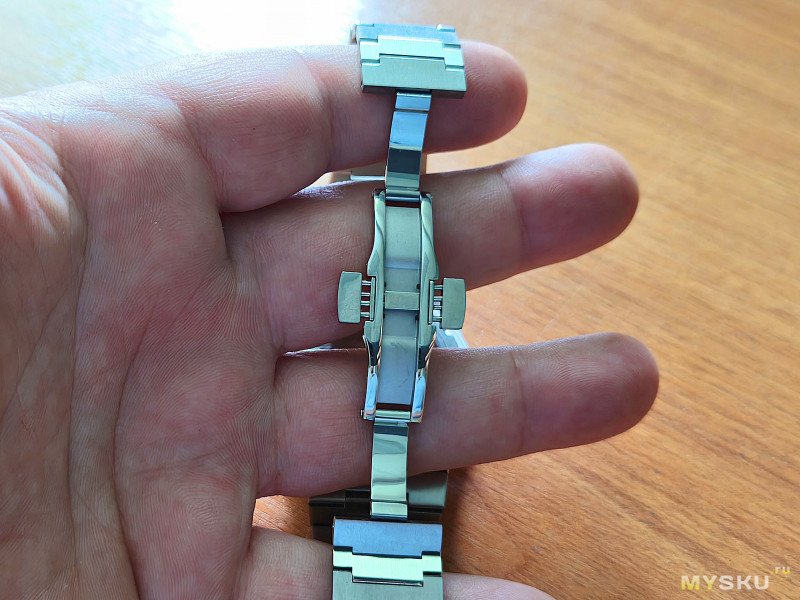

Корпус изначально идет с браслетом на застёжке бабочке

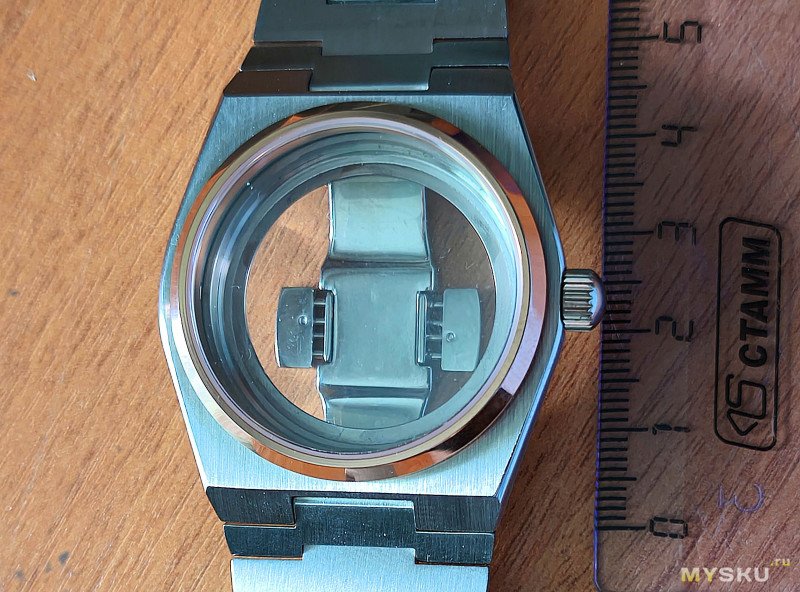

Размер корпуса 40 мм без учета заводной головки, высотой 45 мм

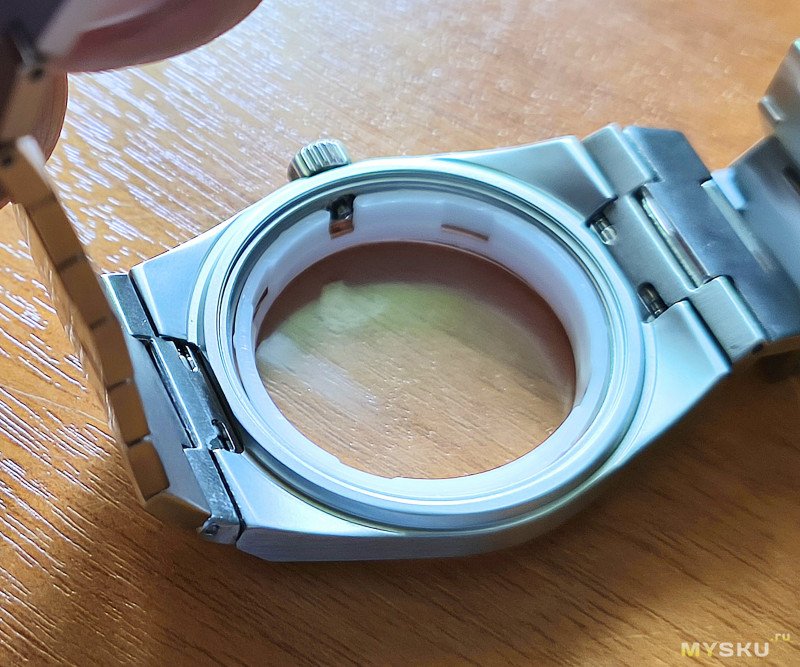

Корпус продаётся под механизм Seiko NH35, именно под этот механизм в комплекте имеется пластиковое проставочное кольцо для фиксации механизма в корпусе (нам оно не пригодиться).

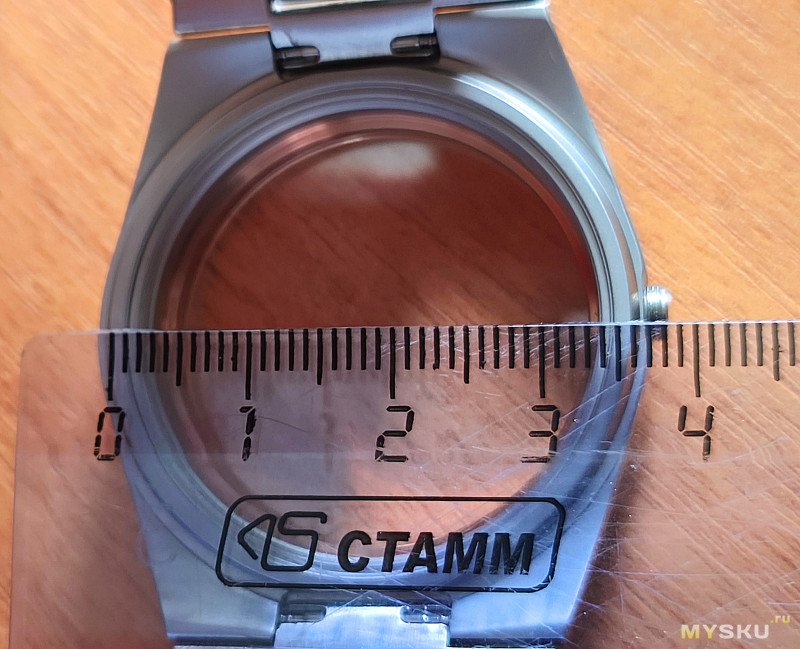

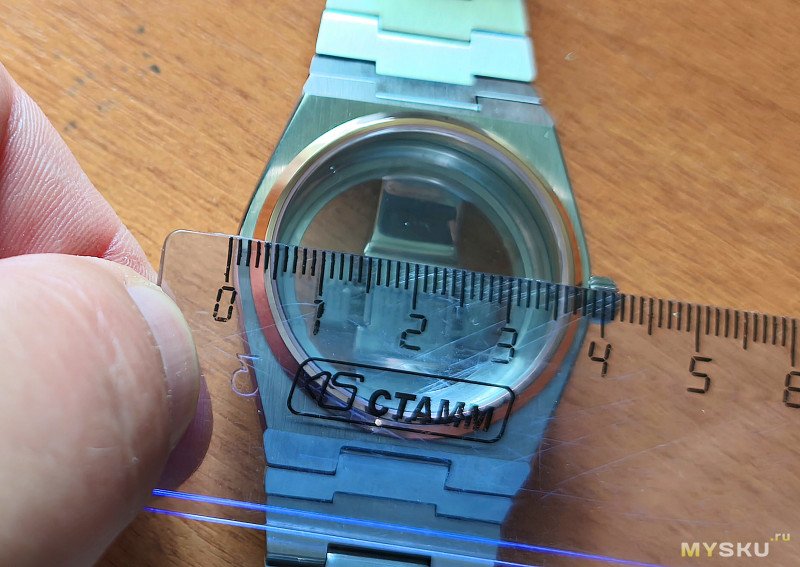

Размер для установки механизма составляет 33 мм
При установке имеющегося механизма с циферблатом Zenith в корпус он становиться практически идеально, имеется незначительный люфт, менее 1 мм
НО, я бы сильно удивился если бы все было так просто…… При установке механизма Zenith он очень сильно «утопает» в корпусе и отверстие в корпусе для заводного ключа очень сильно не совпадает с местом установки ключа в механизме

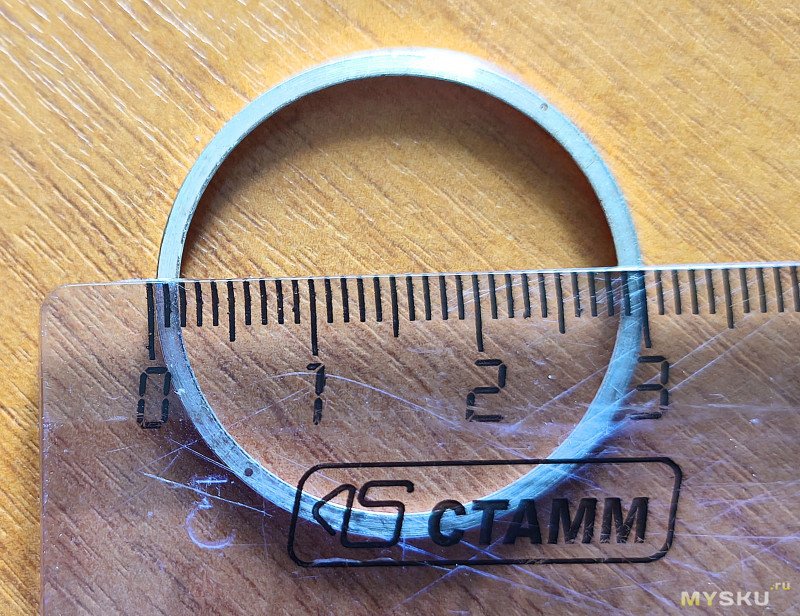

Это конечно меня сильно расстроило, при обдумывании решения данной проблемы мне попался лот (даже не знаю как это назвать): кольцо циферблата, внутренний рант или еще как… (кто знает как это называется напишите пжл в комментариях), наружным диаметром по сведениям продавца 30,5 мм, вот такое
Ссыль https://aliexpress.ru/item/1005005250734240.html

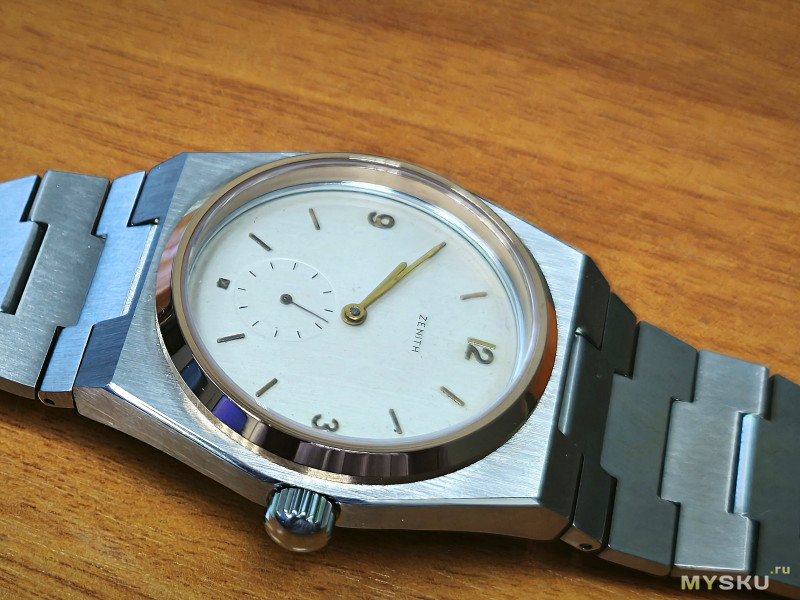

И вот момент истины
Все встало очень удачно…. заводной ключ вошел как по маслу, он кстати слегка длинноват и его надо будет укорачивать.
Кстати, резьбы установки заводного ключа удачно совпала с резьбой заводной головки купленного корпуса

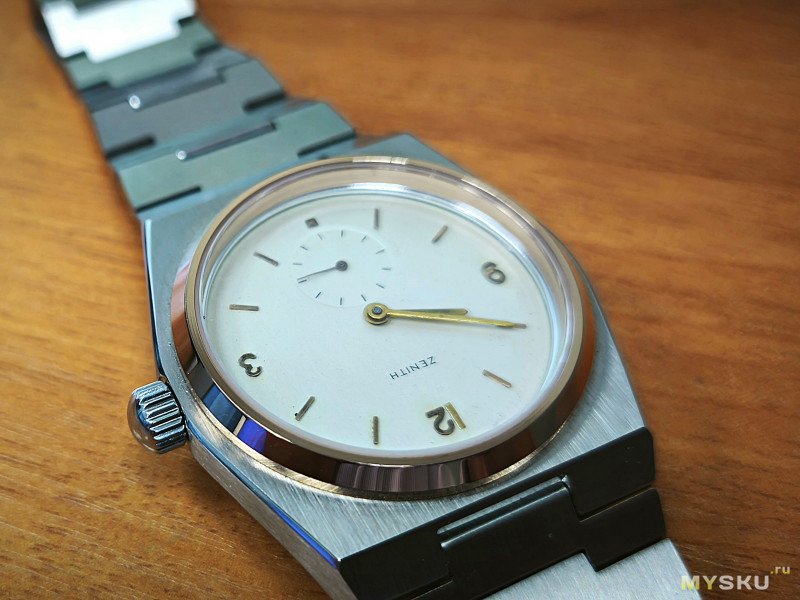

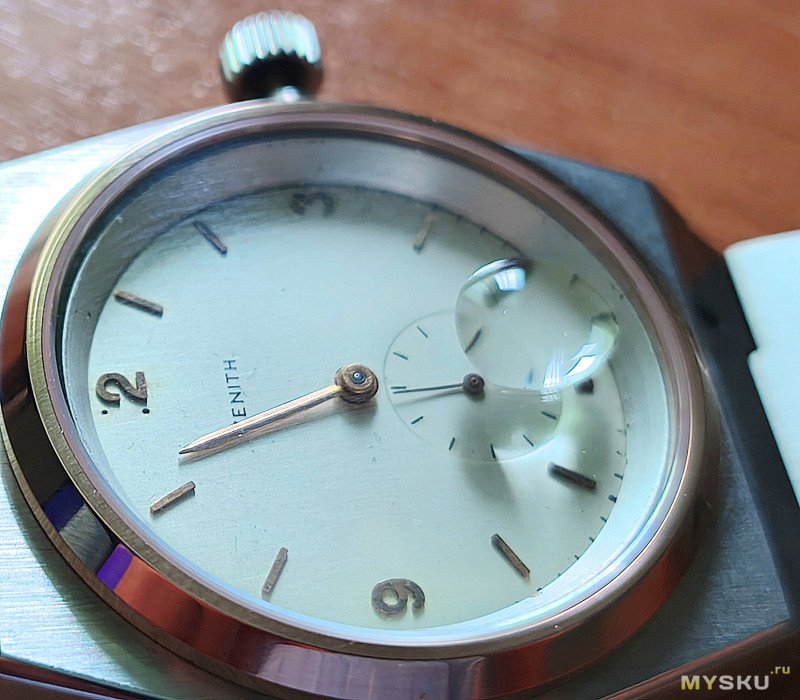

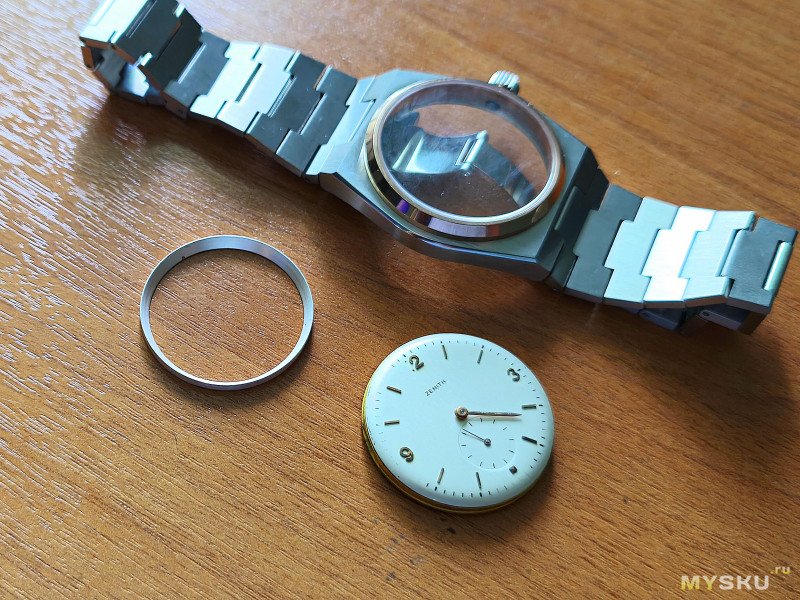

Вот предварительный вид еще не собранных часов, и заодно проверка стекла часов на «сапфирость» тестом на каплю

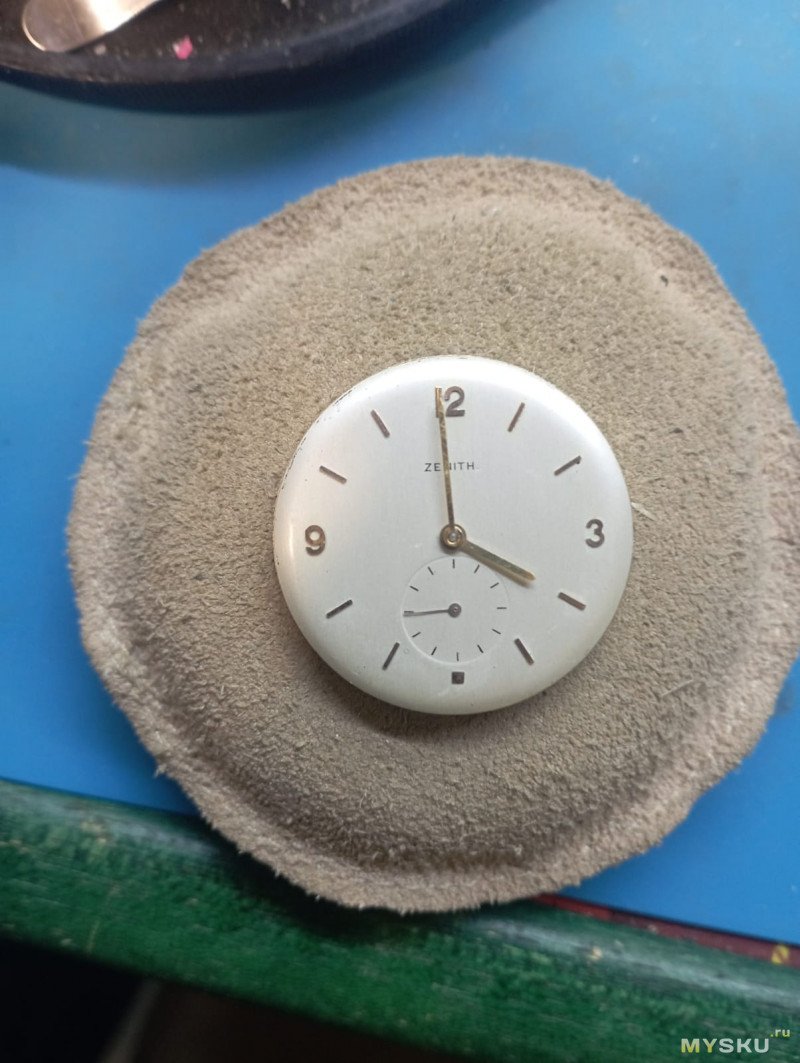

Так как дополнительное внутреннее циферное кольцо частично скрывают нарисованные минутные метки циферблата после консультации с часовым мастером было принято решение аккуратно смыть их. В общем отдал я этот «набор юного часового энтузиаста» в руки профессионала для финальной сборки, обслуживания механизма и регулировки точности хода.
Пока часовой мастер занят реализацией проекта я кратко расскажу бонусную историю еще одних часов, так как история часов очень похожа, то я не стал писать отдельный обзор, а решил сделать вставку в этом обзоре в виде бонуса.

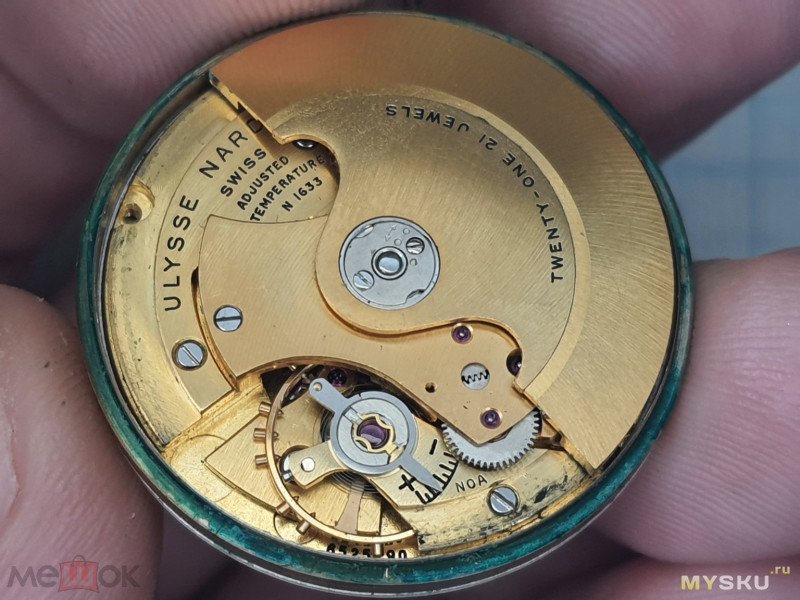

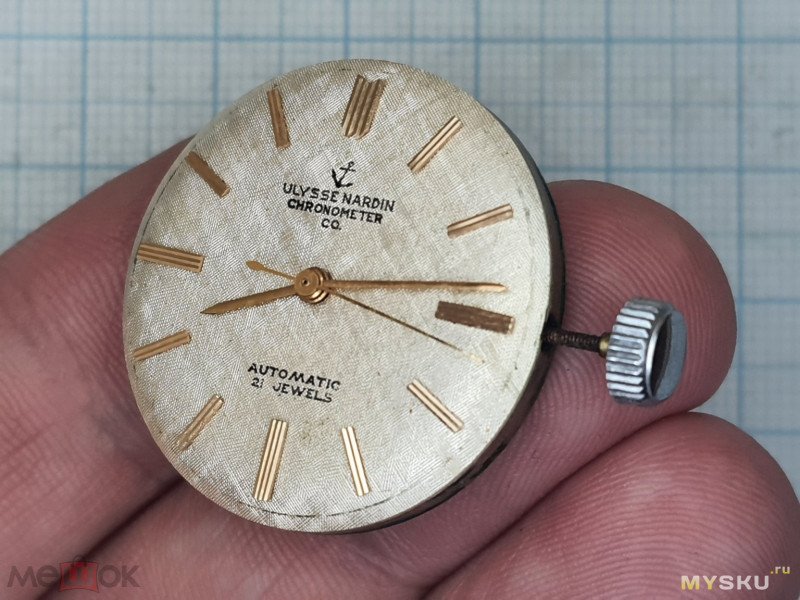

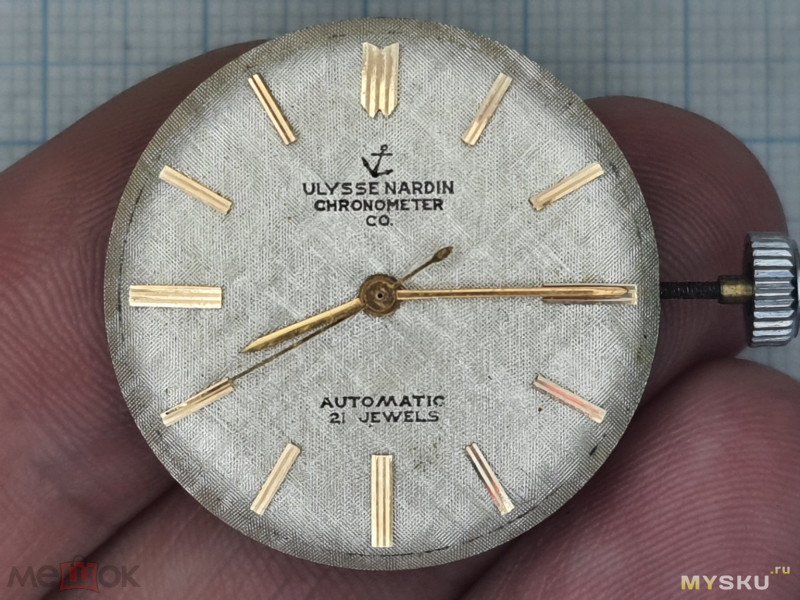

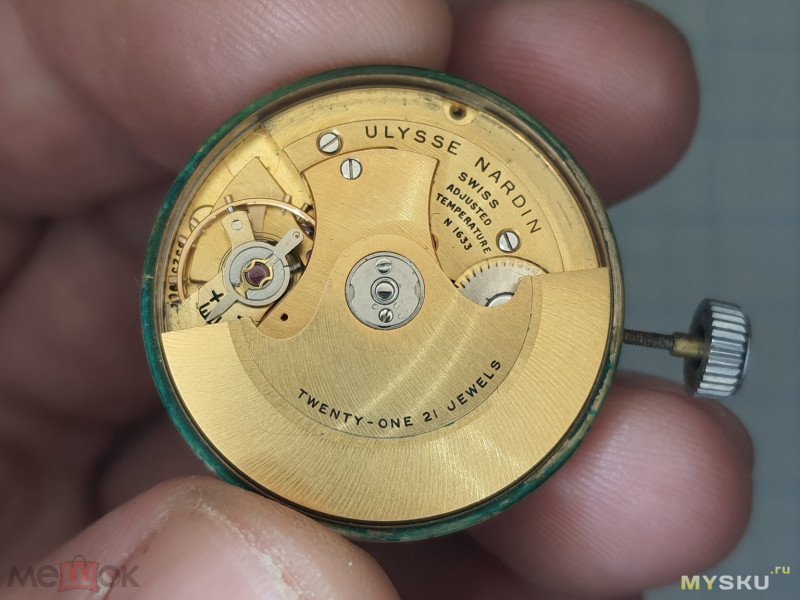

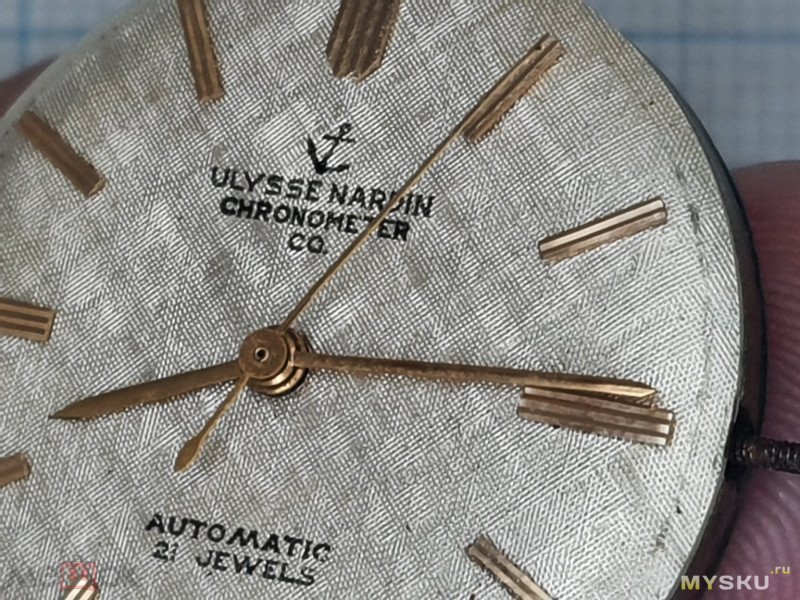

Где-то в это же время попался мне рабочий механизм с циферблатом и стрелками от часов Ulysse Nardin Chronometer СО. Вот в таком виде

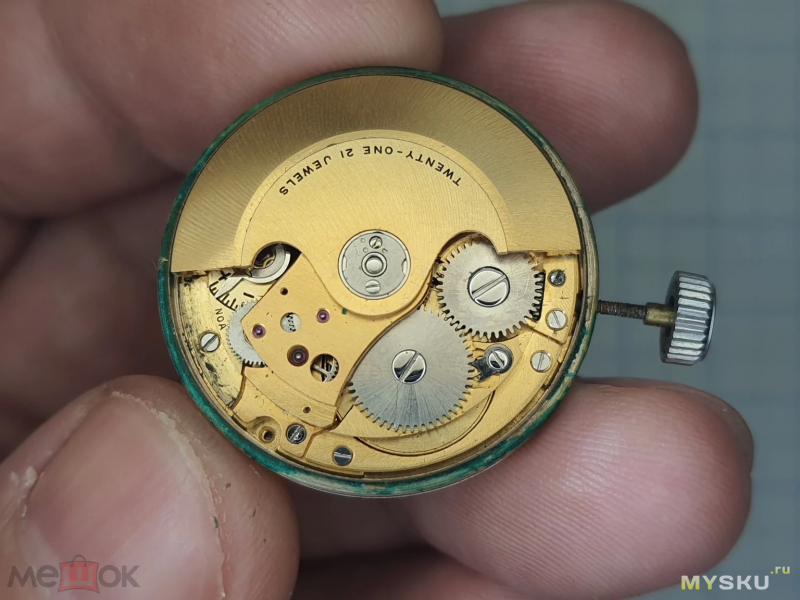

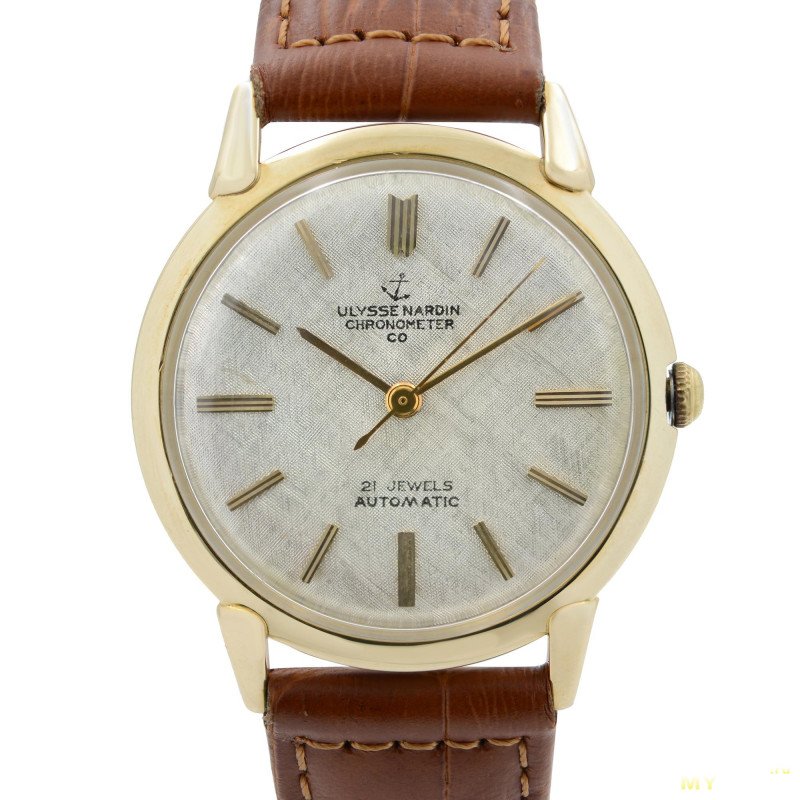

Предположу, что это механизм от золотых часов 60-х годов прошлого века на механизме calibre Ulysse Nardin 1633

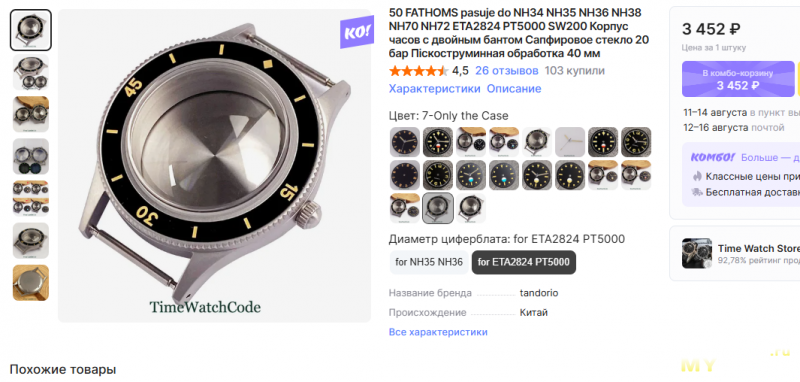

Как и в случае с механизмом Zenith из обзора, найти оригинальный корпус Ulysse Nardin будет очень затруднительно и затратно. По этому подумал «воскресить» часы в виде «котлеты» на китайском корпусе. По результатам поиска остановился на винтажном варианте
Ссыль https://aliexpress.ru/item/1005006989729669.html

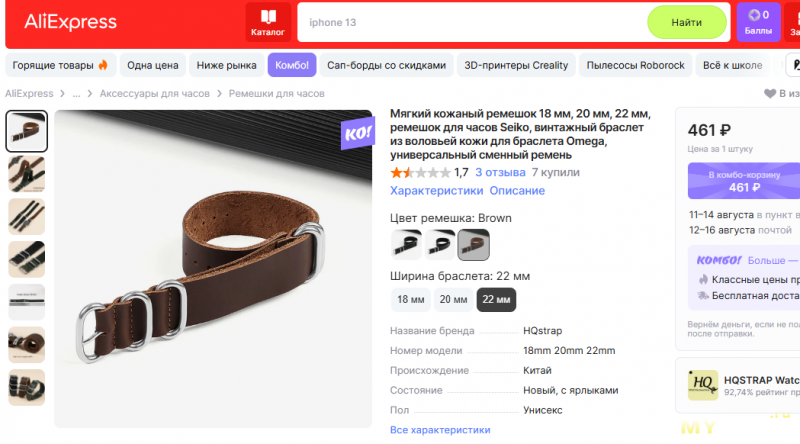

и ремешок НАТО к корпусу
Ссыль https://aliexpress.ru/item/1005007690495791.html

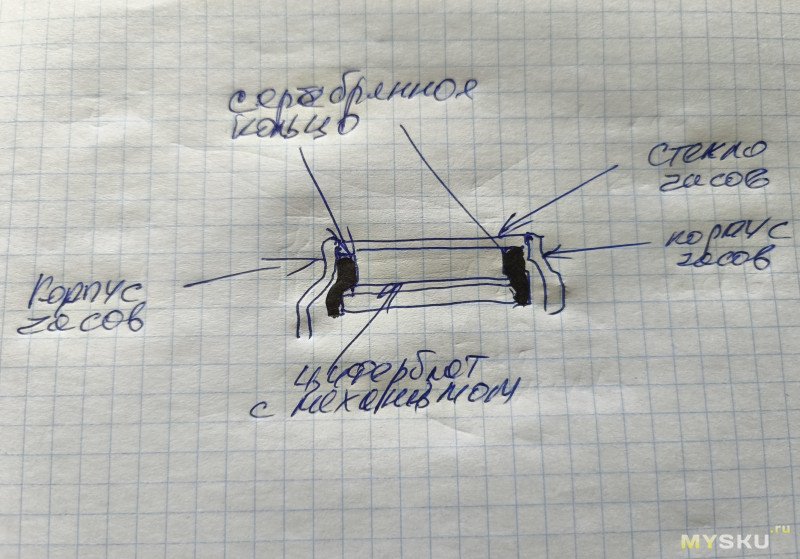

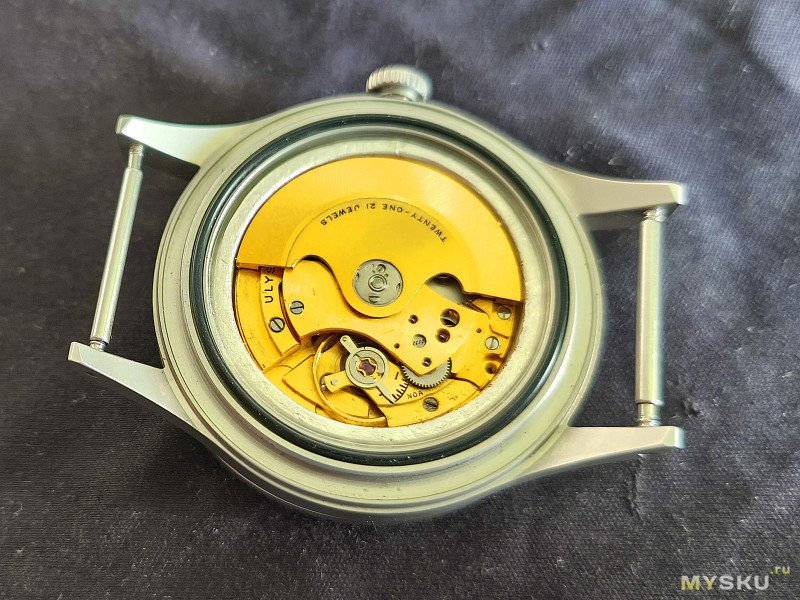

Когда получил корпус из Китая весь этот конструктор был передан часовому мастеру на сборку. Так как часы Ulysse Nardin Chronometer СО из 60-х годов и тогда была мода на закругленные циферблаты по периметру, то данный механизм так же не вставал штатно в корпус… С часовым мастером было обговорено, что с помощью токарного станка будет выточено кольцо на циферблат которое будет упираться в стекло и «опустит» циферблат с механизмом до уровня штатного «входа» заводного ключа. В ходе выполнения работ «задумка» была изменена, и часовщик предложил вариант выплавки фиксирующего кольца из серебра у ювелира, так как материал «удобный» для рукоделия и не подвержен коррозии. Про конструкцию кольца будет проще нарисовать, чем описать

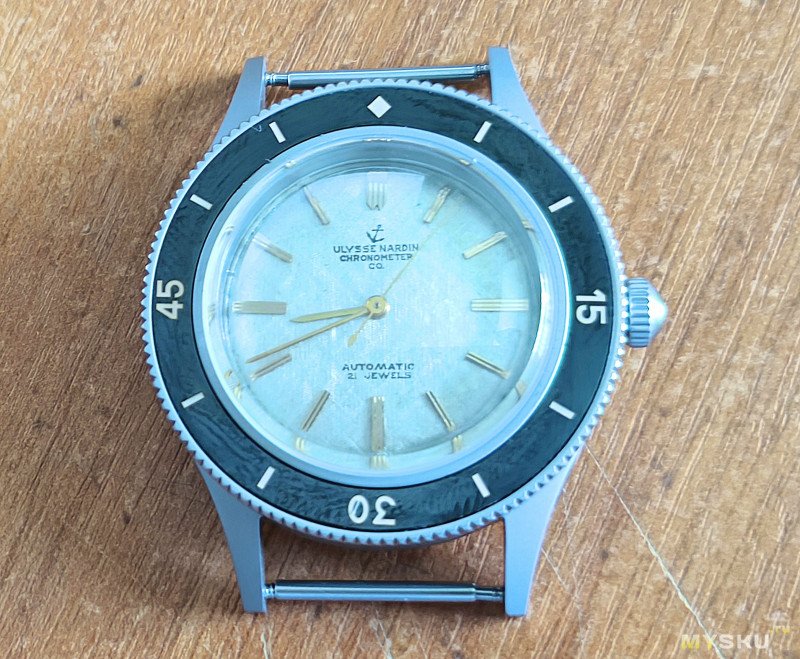

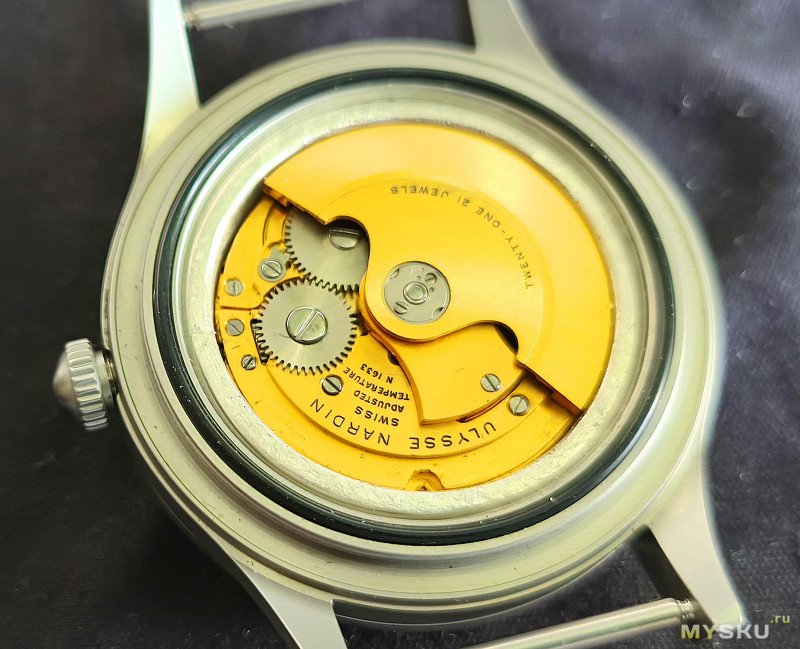

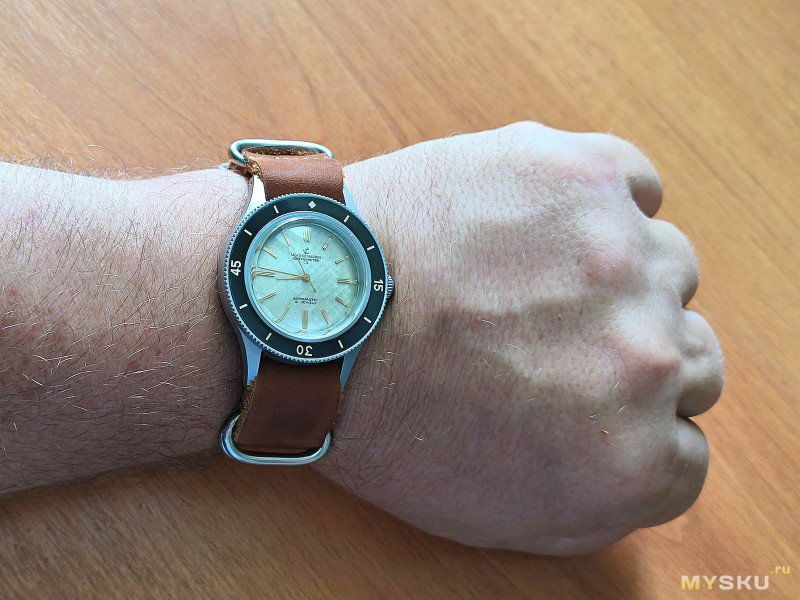

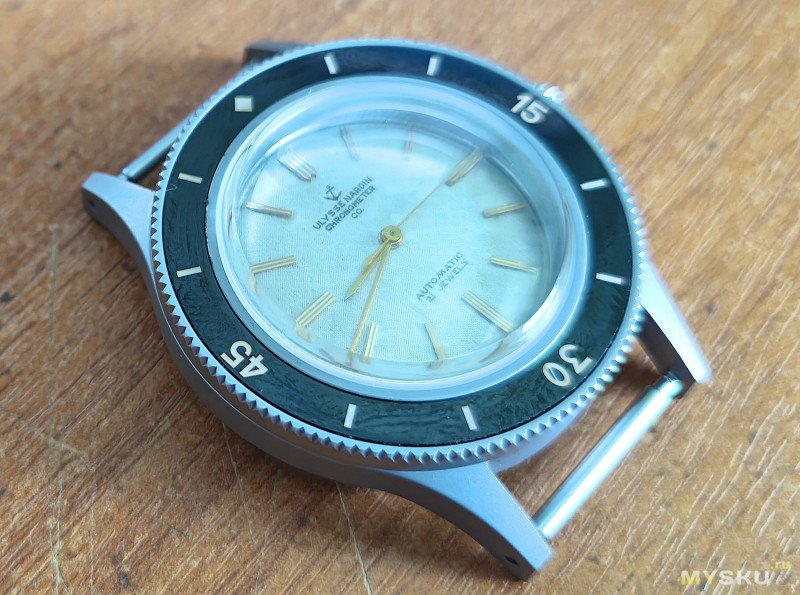

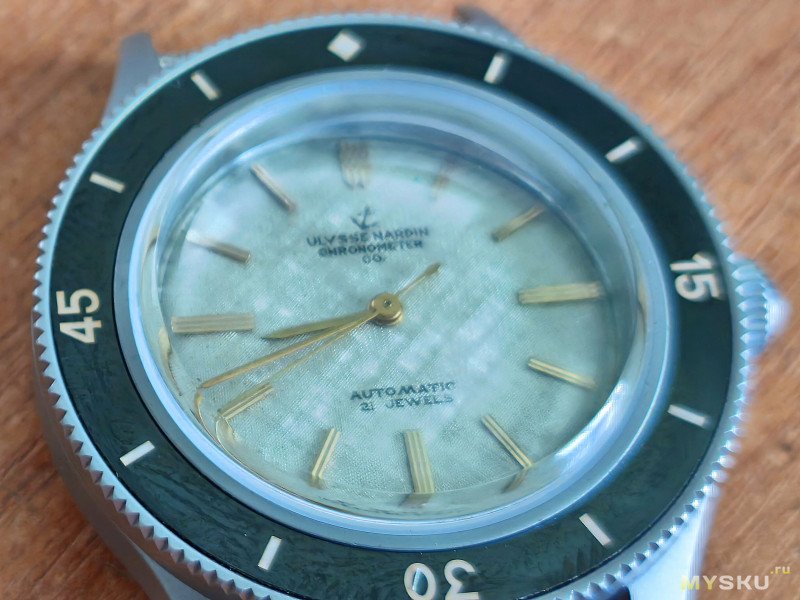

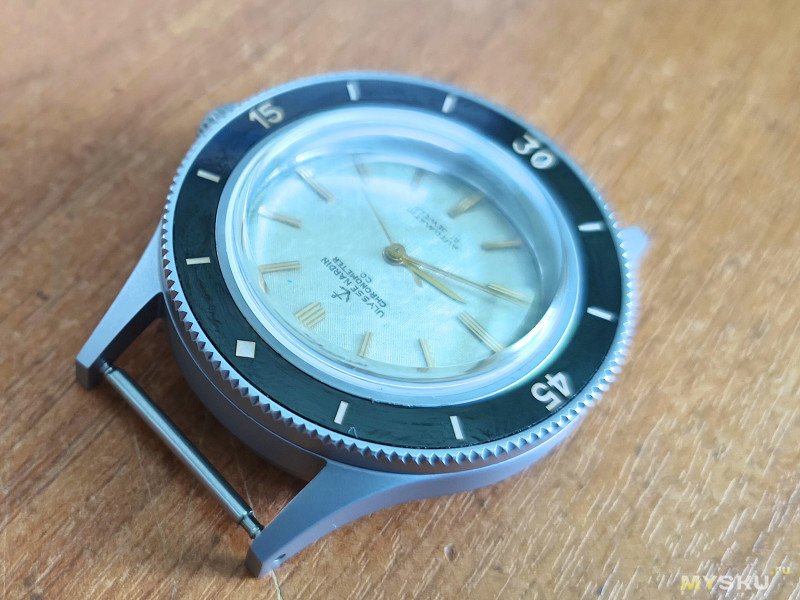

В общем получилось вот так (к сожалению фото получаются «не очень» так как стекло на часах выпуклое и сложно поймать четкость снимка)
Теперь данные часы в моей коллекции.

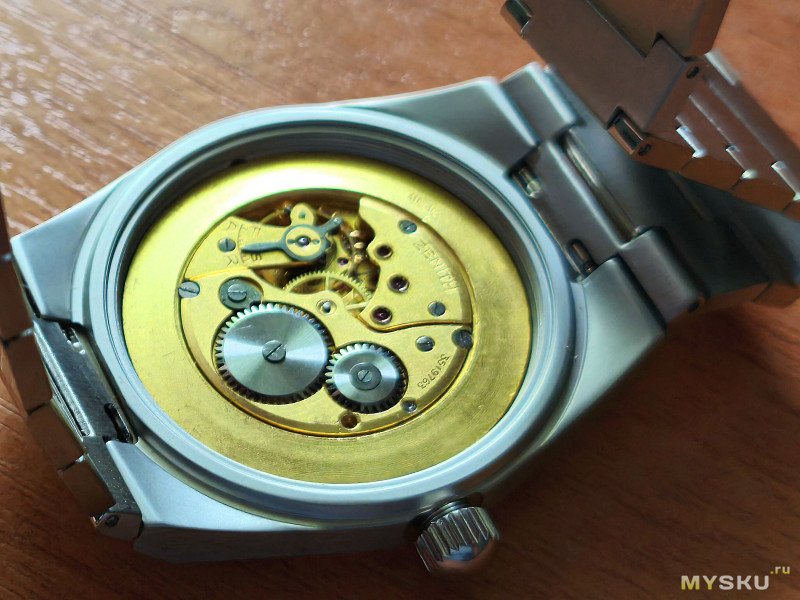

Итак, возвращаемся к герою моего обзора…. рассчитывал я на пару недель, а по итогу работы заняли более двух месяцев, так как часовой мастер был сильно занят. Частично концепция с вставочным кольцом на циферблат не получилась и так же, как и с Ulysse Nardin в ход пошло серебро. Было изготовлено небольшое серебряное кольцо, которое опустило циферблат и механизм на нужную для заводного ключа высоту.

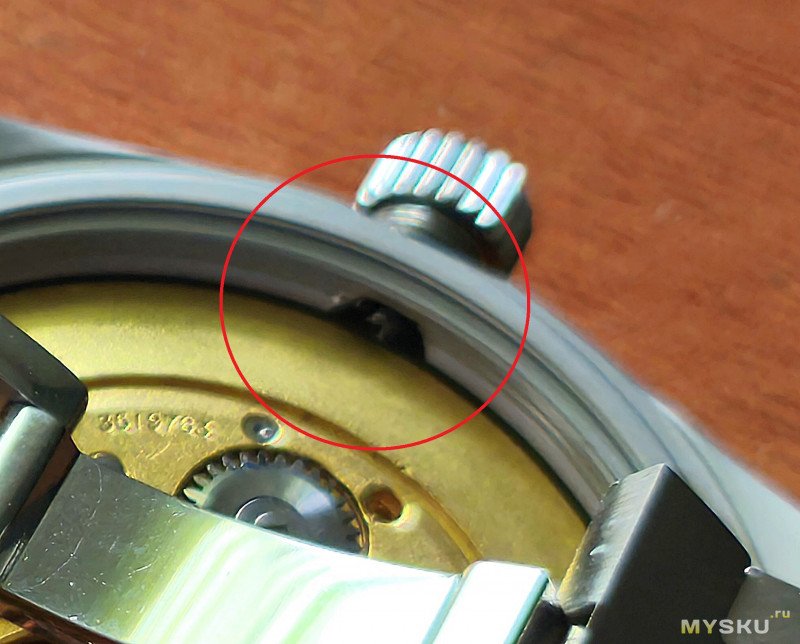

Для устранения «люфта» механизма в корпусе (напомню механизм меньше места установки в корпусе где то на 1 мм в диаметре) было вставлено металлическое полукольцо которое жестко закрепило «в распор» механизм в корпусе, понимаю что это «колхоз» но тратиться и изготавливать кольцо по размерам не хотелось, так как это уже превышало заложенный бюджет на создание «котлеты».

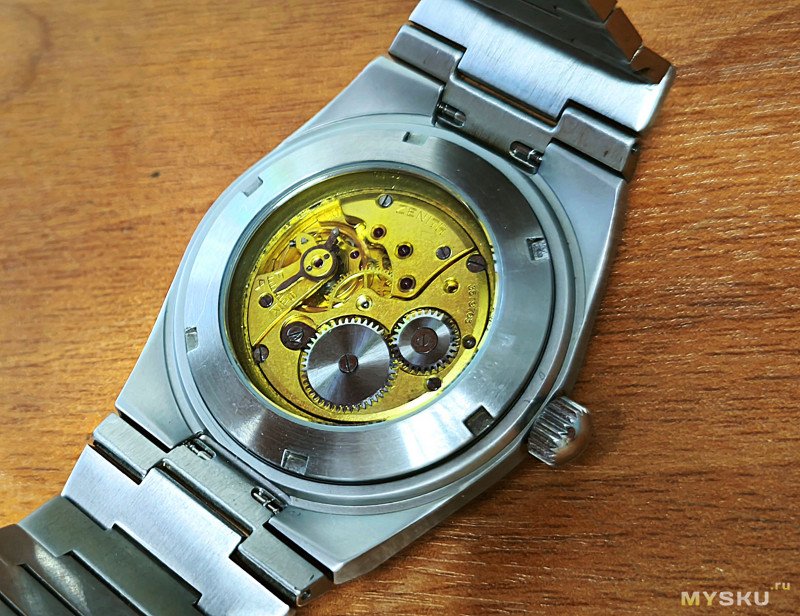

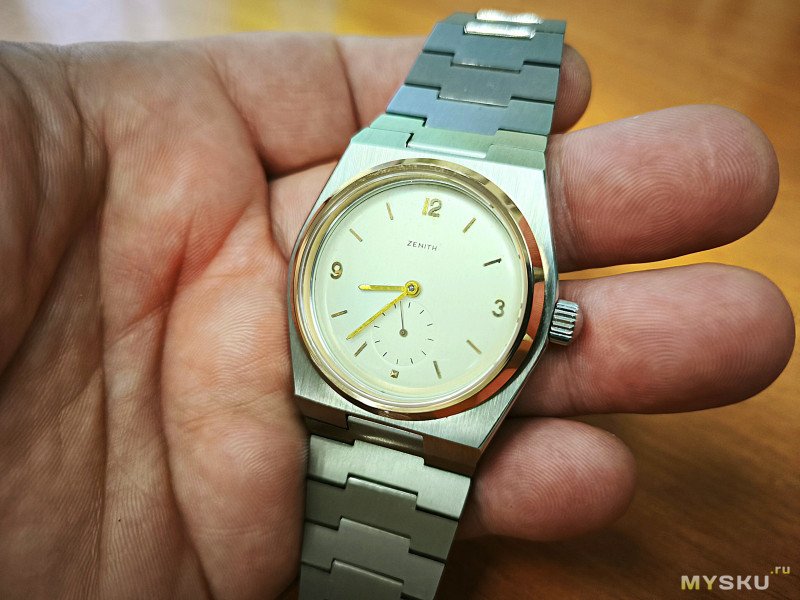

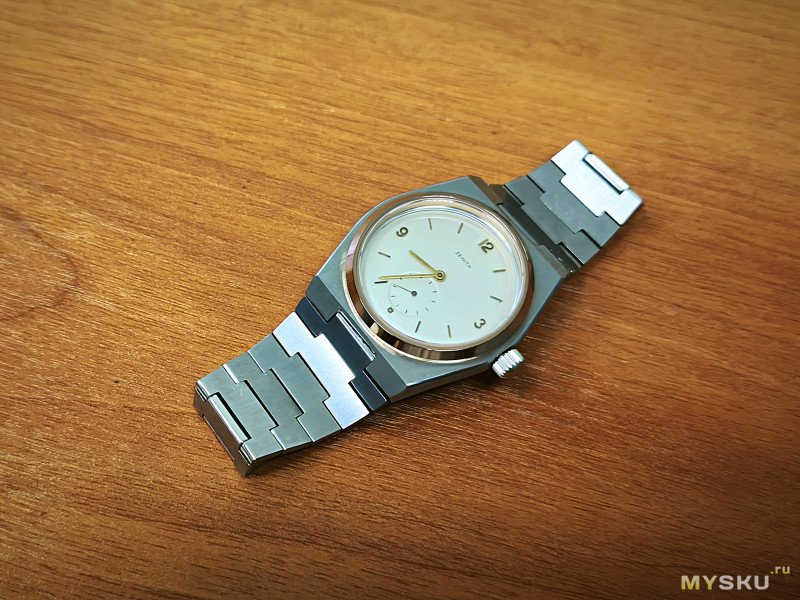

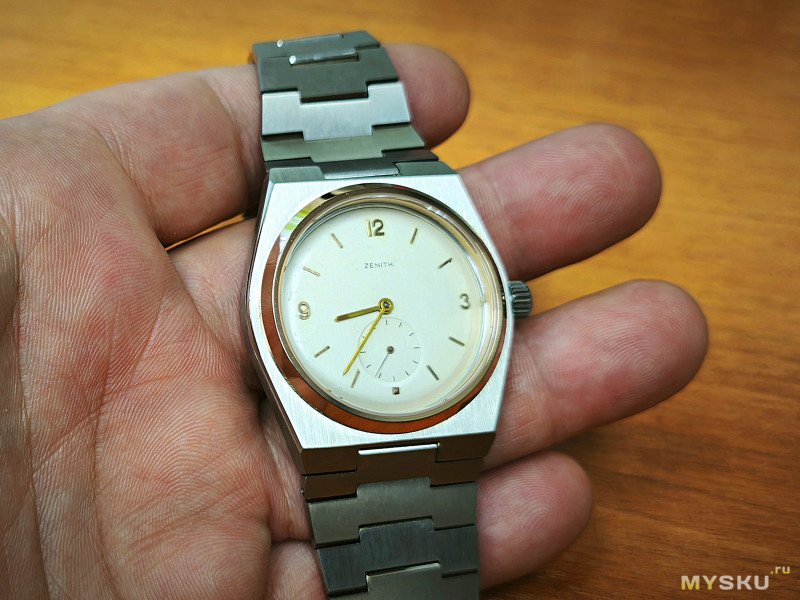

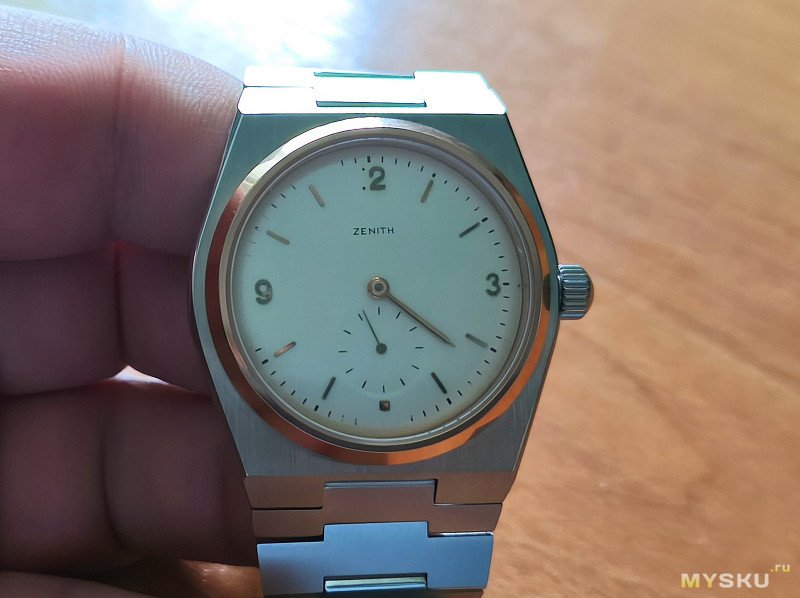

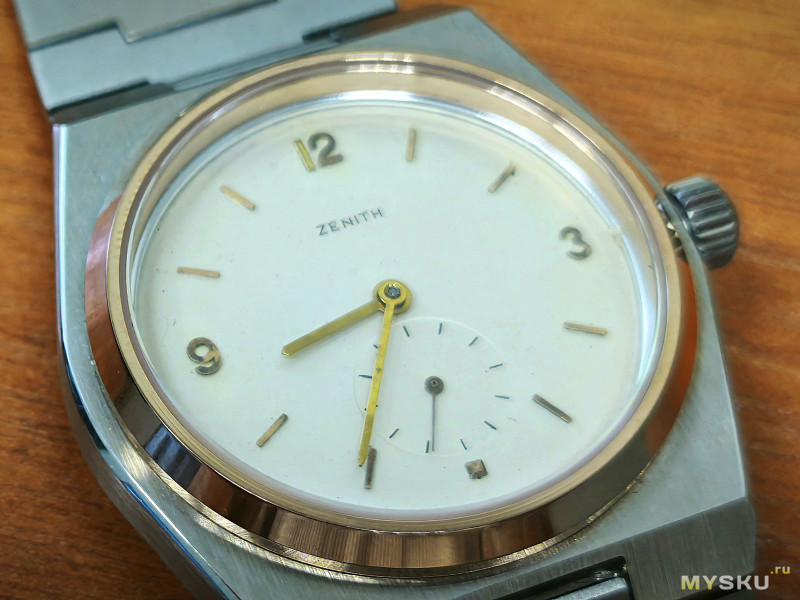

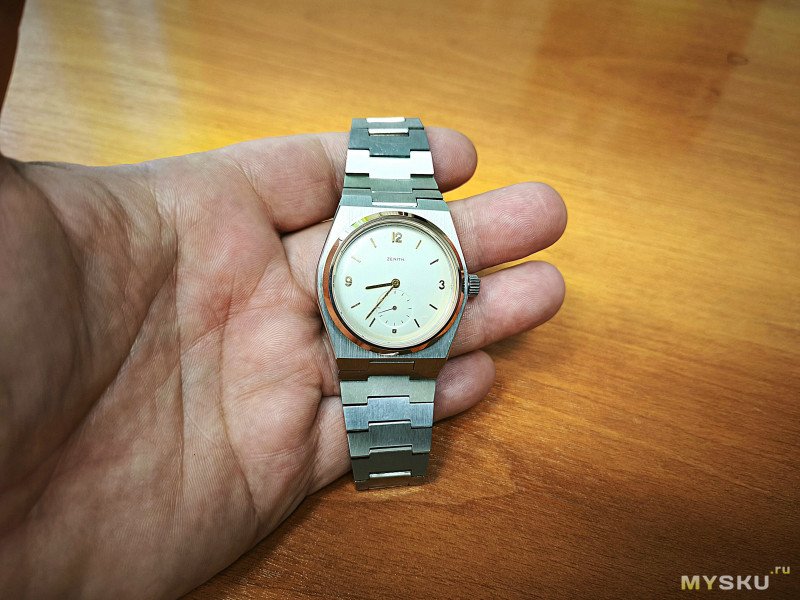

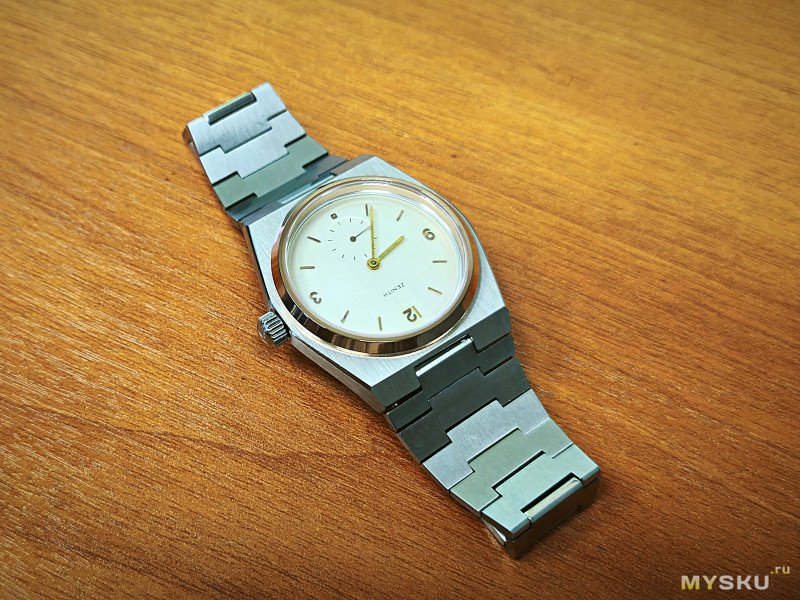

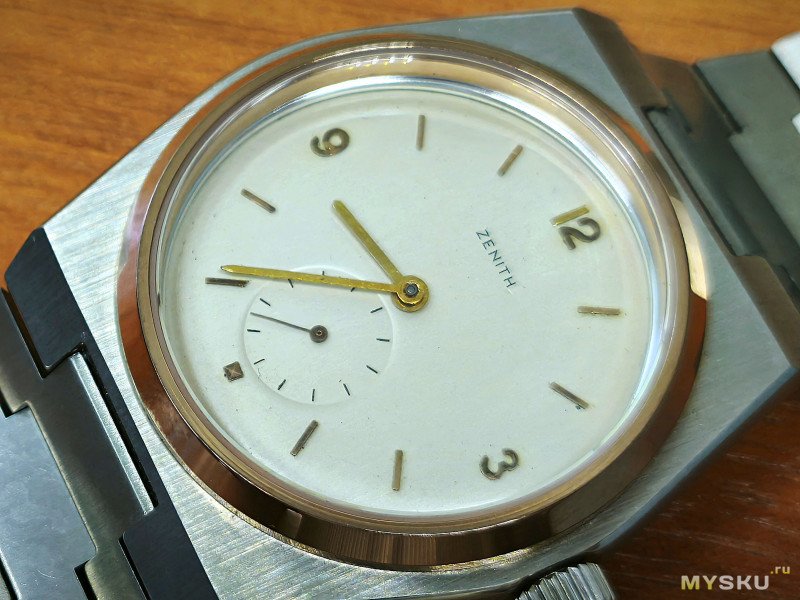

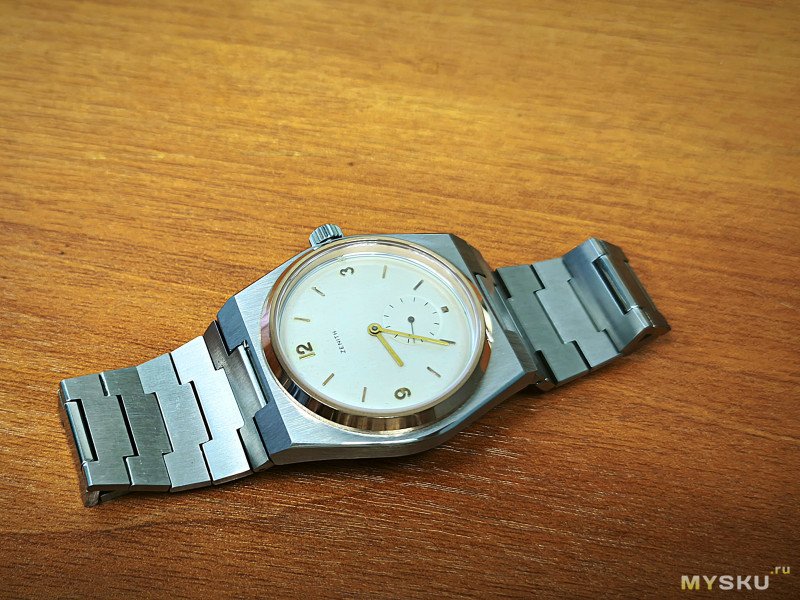

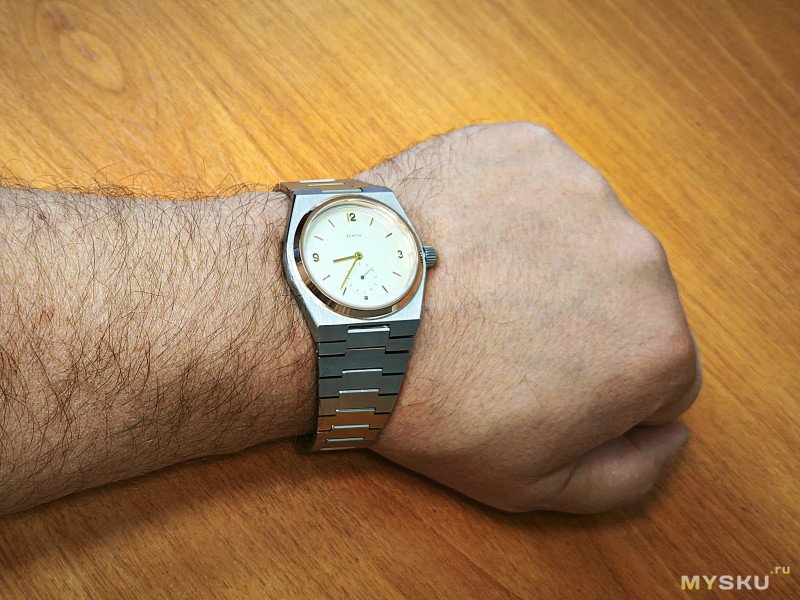

В общем итоговый результат получился вот таким, по точности часы получились конечно не хронометр, суточная погрешность менее 1 минуты, меня это вполне устраивает так как я не являюсь фанатом точного времени, и к отклонениям часов по времени отношусь спокойно, если надо то мне не трудно подвести часы до точного времени.

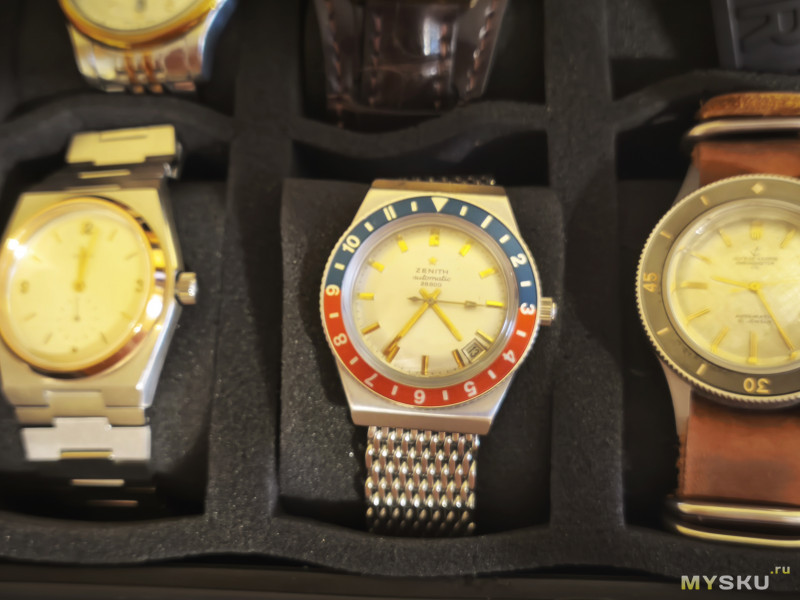

Результатом как я уже писал очень доволен, останутся ли эти часы у меня пока не решил, так как в наличии есть еще один механизм с циферблатом Zenith Automatic который ждет своего «перерождения»…Данный обзор написан с целью поделиться идеей «возрождения» старых часов в новом корпусе, да корпус простой и китайский НО подобные механизмы очень часто просто лежат у кого то без дела, а тут можно сделать уникальные интересные часы с отличным, пусть и старым механизмом.
За сим прощаюсь, желаю всем Добра, Удачи и Мирного неба.
