Покупка китайской аккумуляторной мойки не была спонтанной. Но подтолкнуло всё же прочтение нескольких обзоров здесь.
Помывочный пистолет для автомобиля
Портативная мойка для автомобиля

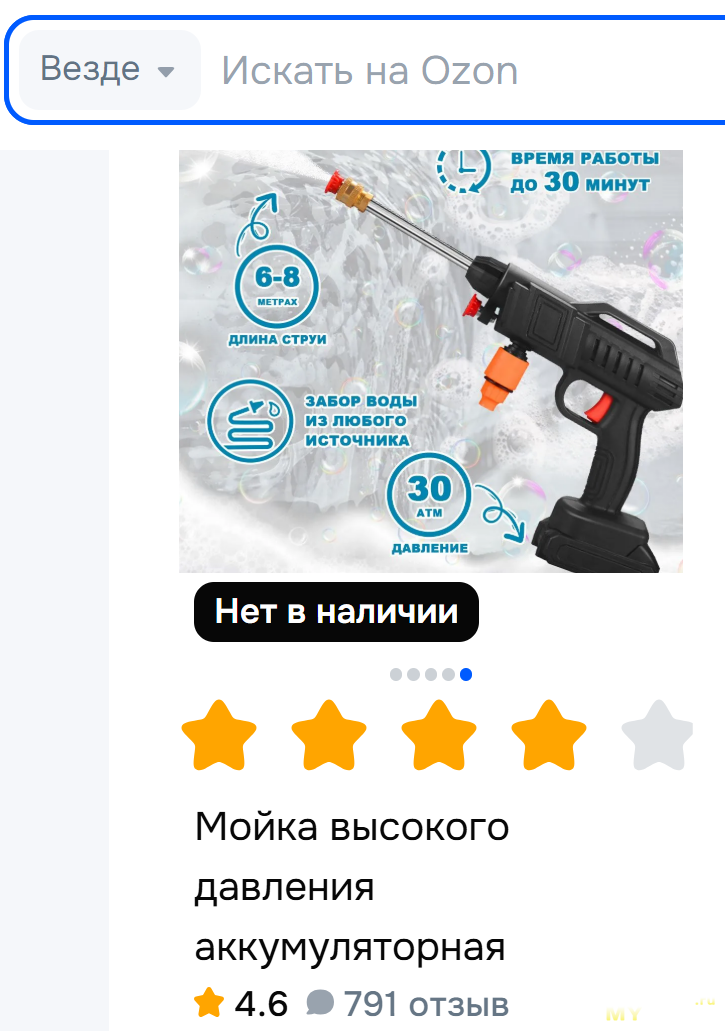

Свою купил на Оз.

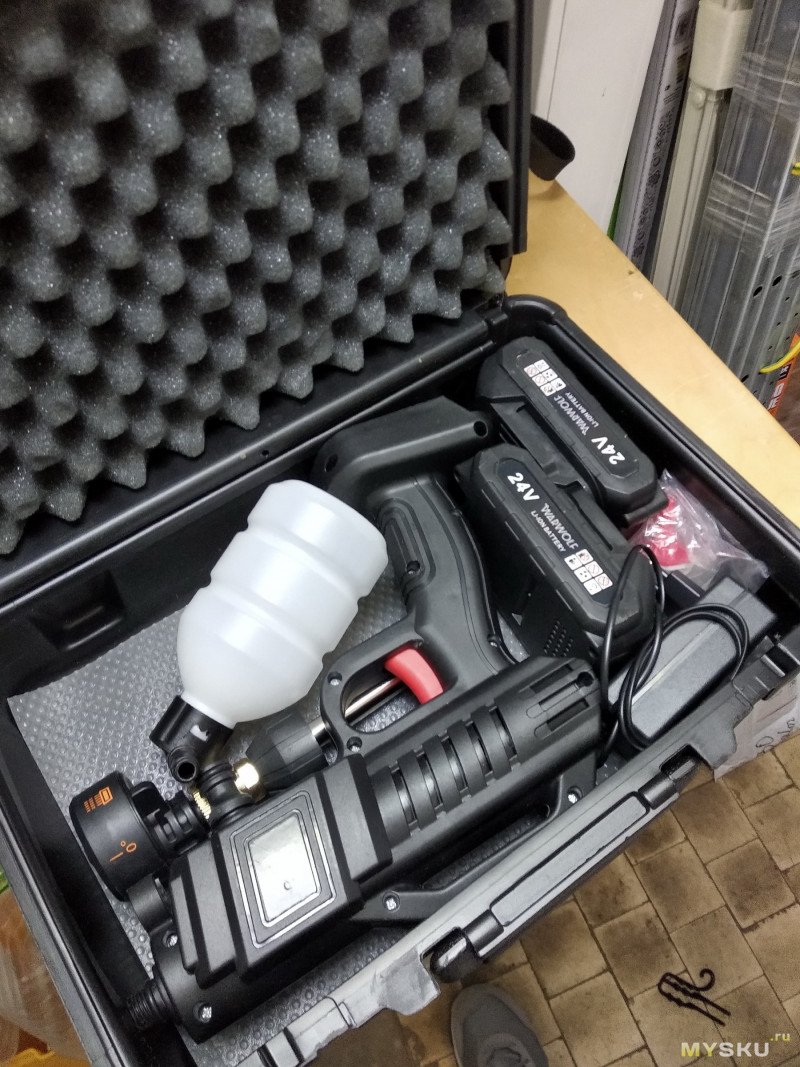

Потому что дизайн понравился.

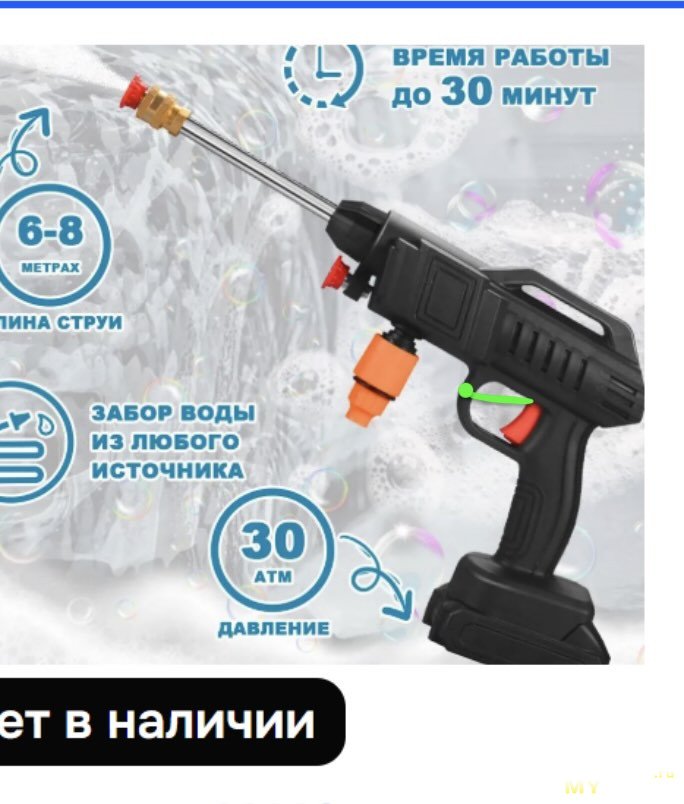

За время эксплуатации выявился недостаток. После пены ополаскивая парткетник приходится долго держать гашетку. Палец устаёт :-).
Поглядывал в сторону просто тумблера, реле с самоблокировкой и двумя группами контактов, D-trigger-а. Всё не то…

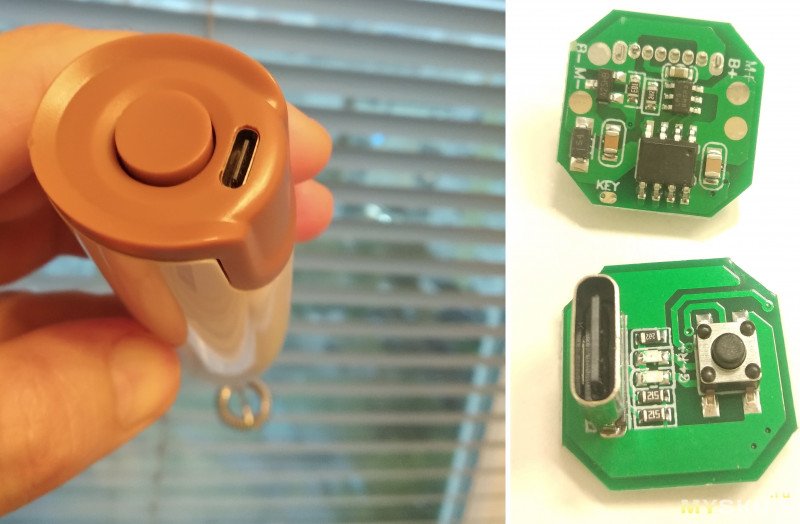

Летом наткнулся на обзор уважаемого uncle_sem про бистабильный выключатель, заказал.

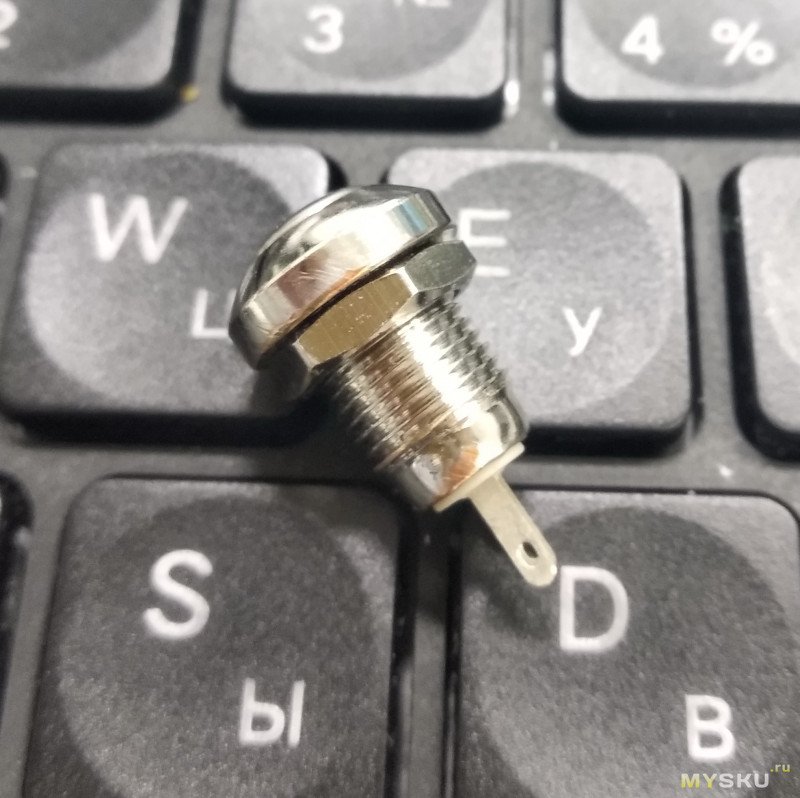

Плюс кнопка
По итогам «мероприятия» думал отписаться в комментарии к его обзору, но решил излить душу отдельной статьёй.

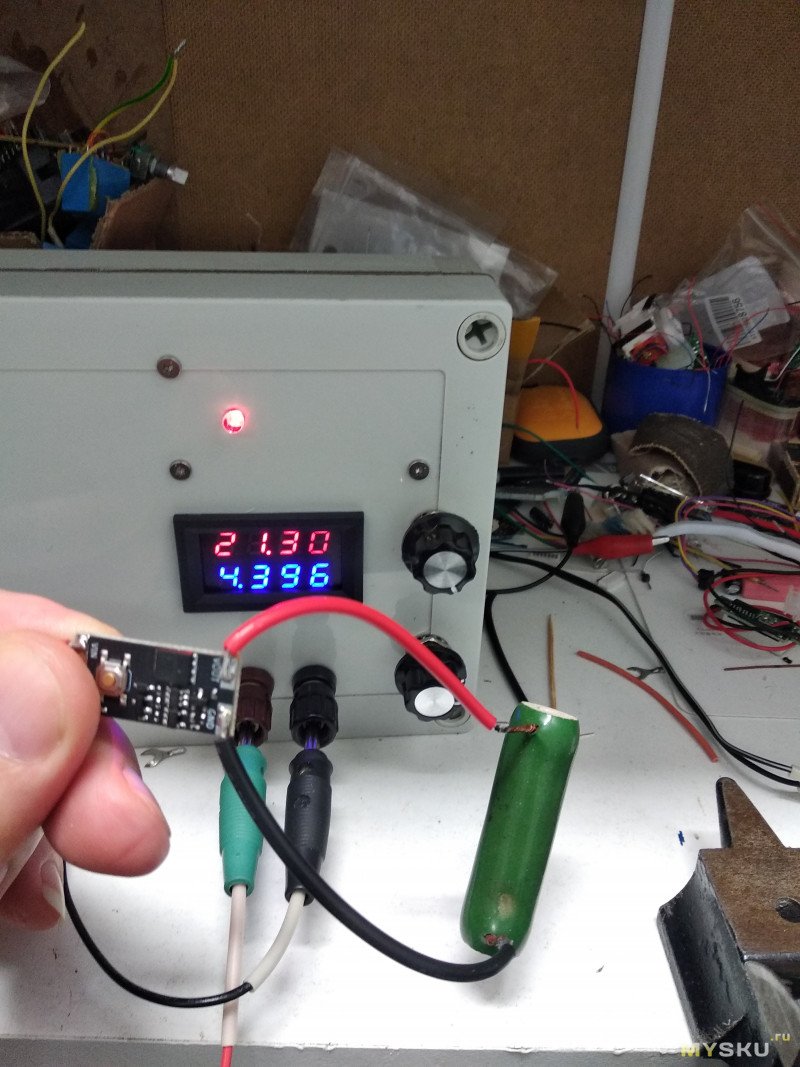

Лабораторные испытания вселили надежду. Проволочный резистор в качестве нагрузки, напряжение 21 вольт, ток чуть больше четырёх ампер, многократный «тыц» кнопкой.
Выключатель даже не вспотел.

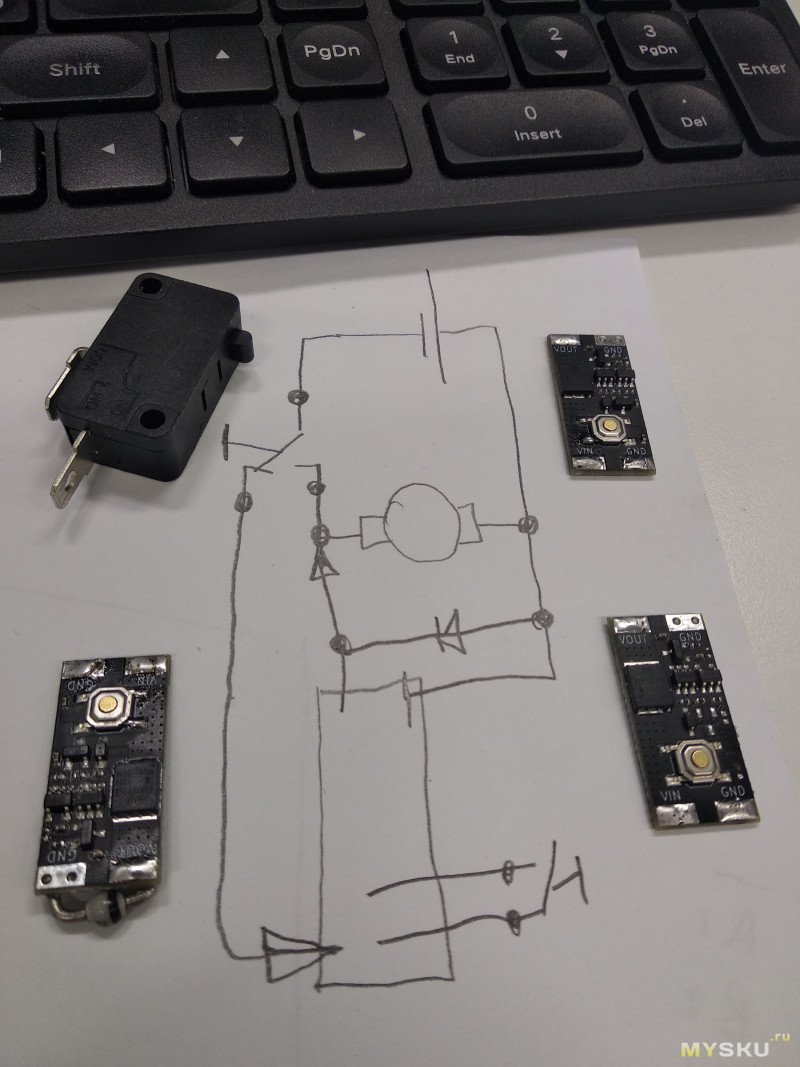

Схема подключения
Родную кнопку гашетки мойки, работающую только на замыкание, заменил на переключающую. Завалялось некоторое количество подобных от фирмы Cherry с разбора. Идея была выключать бистабильный не только его кнопкой, выведенной на корпус мойки, но и снятием питания при нажатии гашетки.Попытка № 1.
Подключил АКБ. Бистабильный первый тихо помер. Ни дыма, ни огня. Ни разу не включился.
Попытка № 2.
Подключил АКБ. Бистабильный второй от родной кнопки несколько раз запустил-остановил движок. А вот после пары нажатий на гашетку устроил салют с запуском ярко-красного конденсатора С1.
Попытка № 3.
После салюта было принято решение добавить диод параллельно двигателю в обратной полярности. Хорошо, что купил сразу пять модулей.
Всё работало четко. Кнопкой включил, гашеткой выключил. Кнопкой включил, кнопкой выключил. До момента, пока не собрал копус. После нескольких включений-выключений бистабильный третий тихо помер. Ни дыма, ни огня. Взбесил!
Начал читать датащиты, много думал… Судя по мануалам, вся мелочевка, которая после стабилизатора, прекрасно работает на 5-ти вольтах. А вот конденсатор на входе стабилизатора, который выстрелил во время попытки № 2, судя по габаритам вряд ли рассчитан на напряжение 21 вольт. Надо что-то менять. Пробуем!

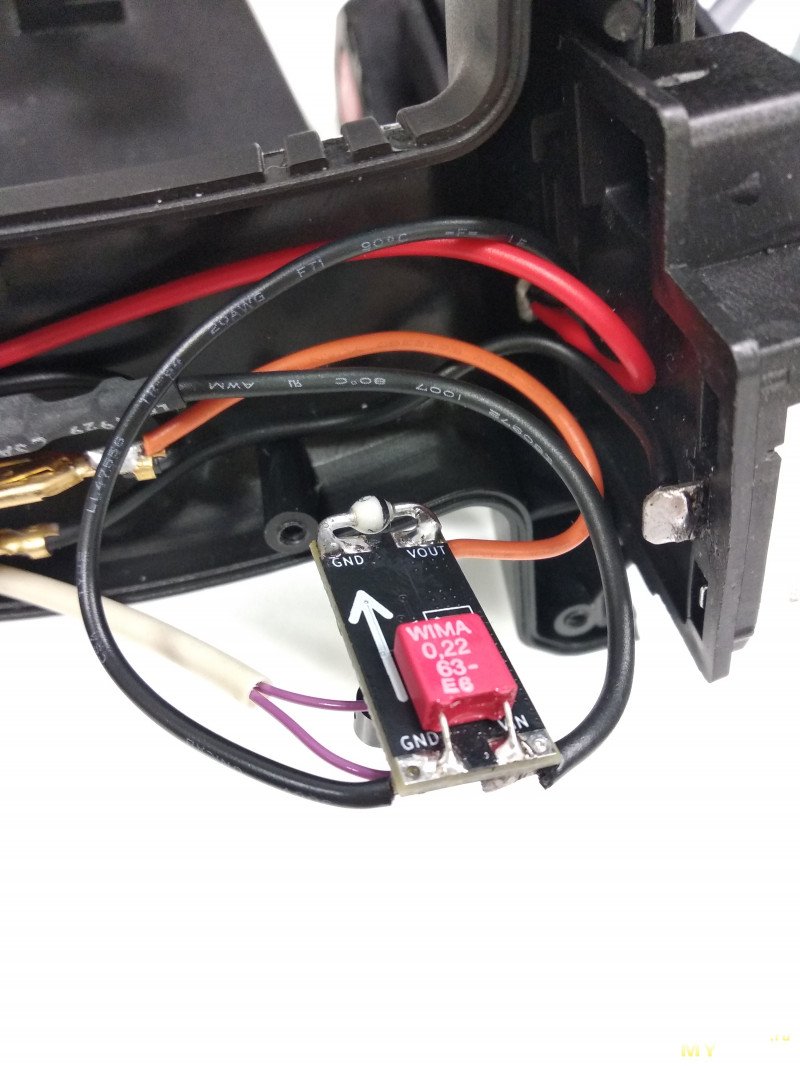

Нарыл донора, вынул из него стабилизатор 78L05 в корпусе ТО-92, впаял его вместо HT7536S. Вместо С1 на входе впаял какой-то, наверное пленочный, 0,22 мкф на 63 вольта. На выход модуля воткнул не глядя на характеристики диод КД257В в обратной полярности. Просто толщина его выводов внушила доверие. Выходной конденсатор на выходе модуля почему-то оставил. Зря наверное, время покажет.

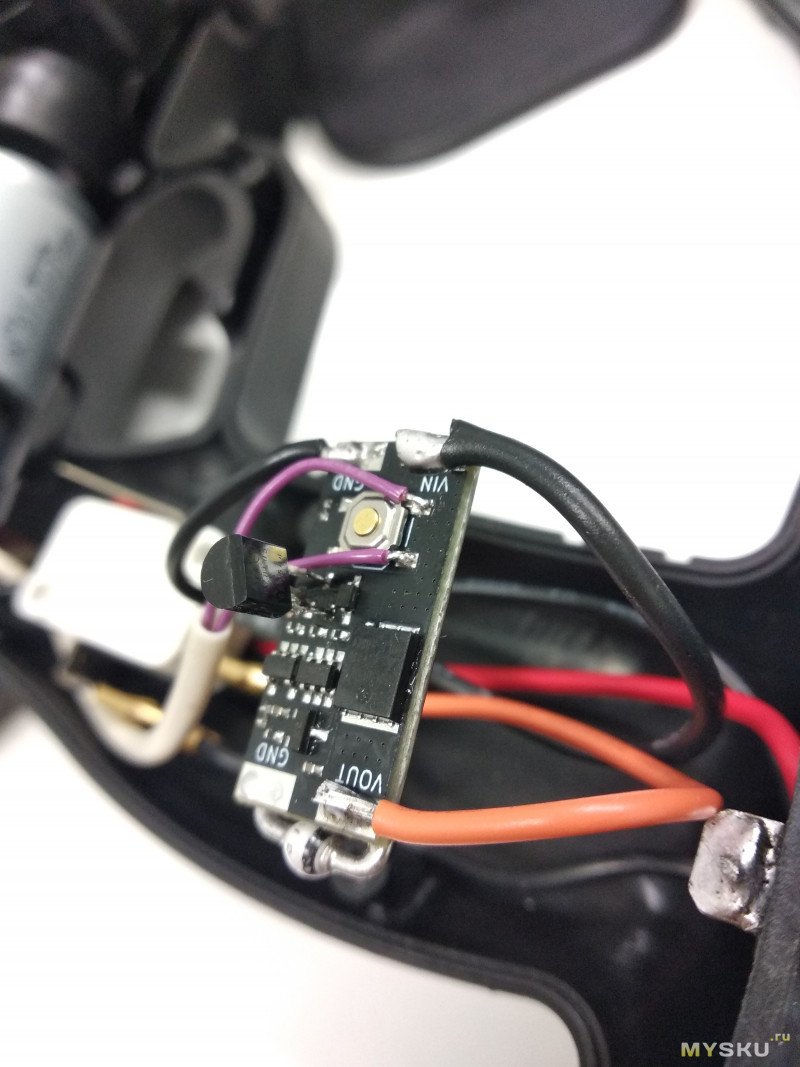

Вот что получилось
Попытка № 4.
Работает! И в хвост, и в гриву. И разобранный, и собранный.
Одна печаль. Гашеткой перестал отключаться. Похоже через MOSFET в обратку «плюс» с аккумулятора идет на вход схемы. Там же диод туда, куда (не) надо.

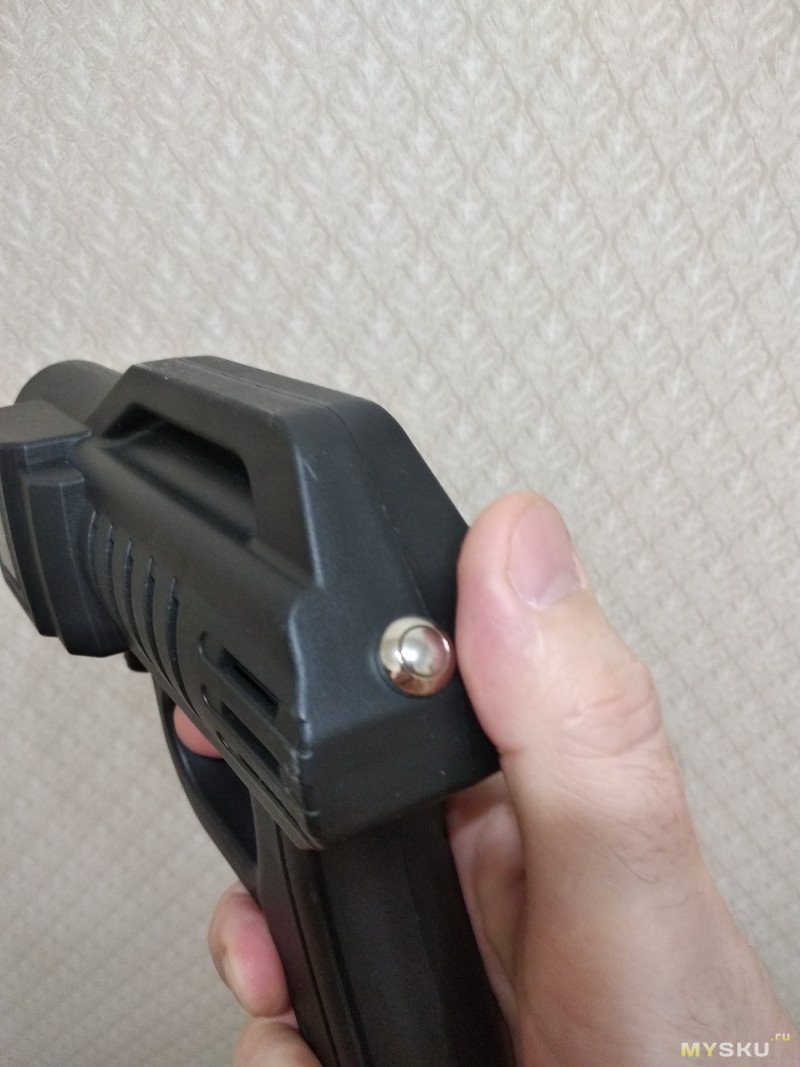

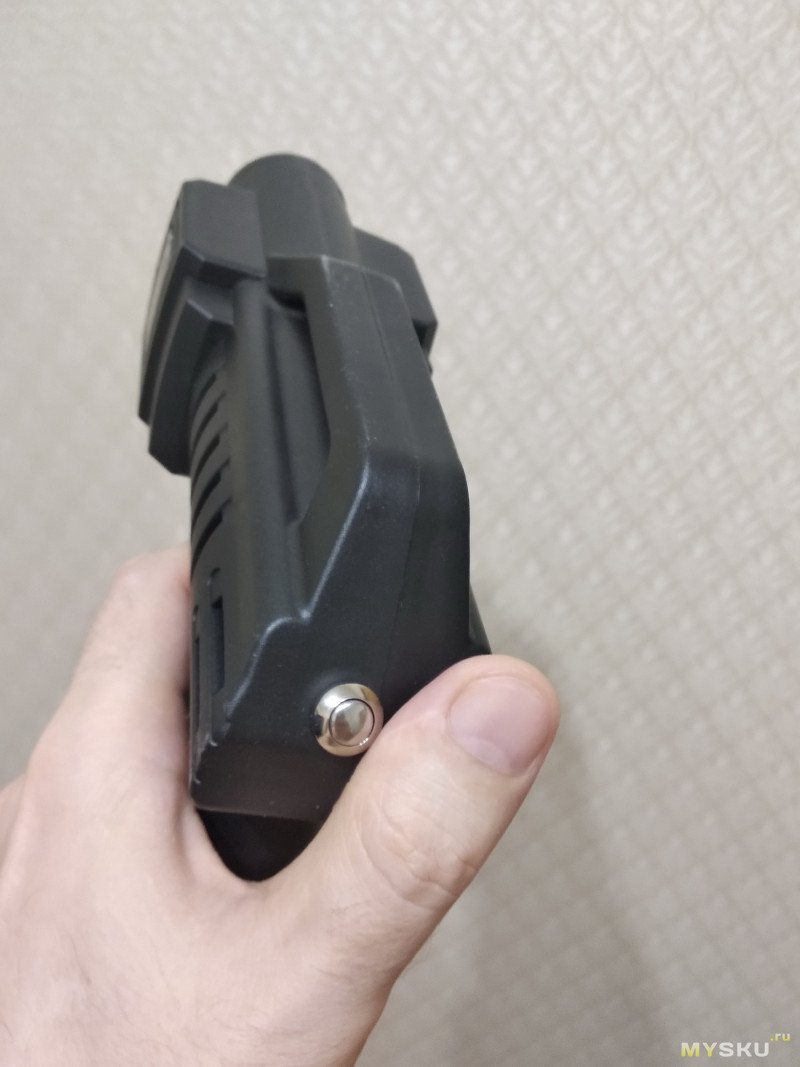

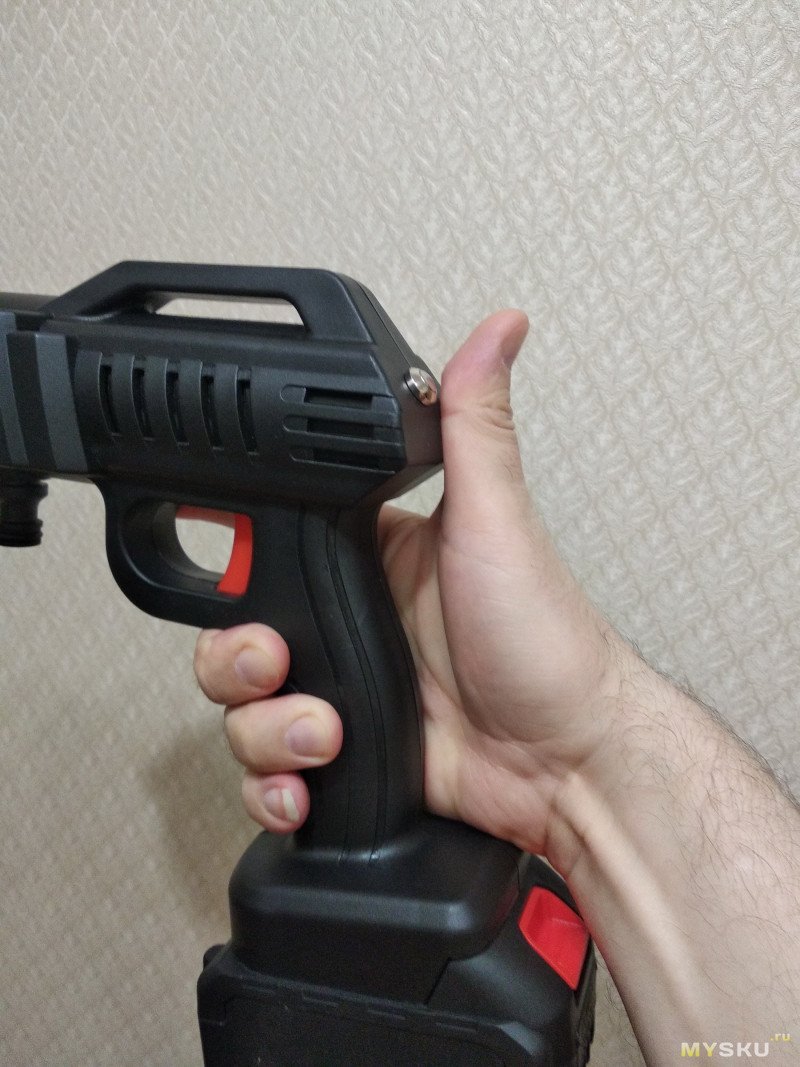

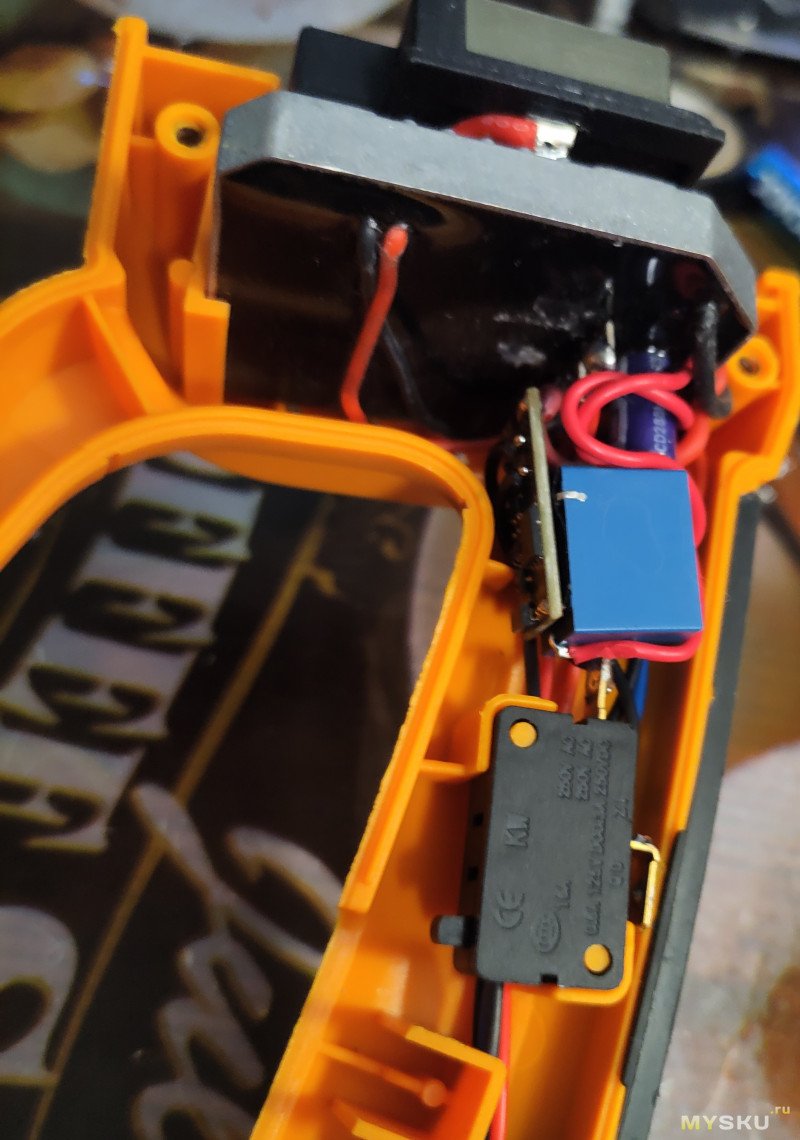

После сборки
Главные ценители моих трудов
Пали смертью храбрых во время патрулирования подконтрольной территории от рук нехорошего персонажа осенью 2023 в деревне Филино Новой Москвы.
Самые обсуждаемые обзоры
| +84 |
3203
68
|
З.Ы. Задумался сделать подкачивающую помпу в баклажку с водой на другой конец шланга
Считаю, такой гигантский сизифов труд должен быть оценен по достоинству )))
Вы за труд не считаете? ))
Я же без осуждения, даже наоборот — замечательно, когда люди тратят время и силы на творчество, даже когда вопрос можно решить в разы проще или вообще не решать, как в соседней теме, к примеру, с музыкой Спектрума)
(Хотя… обошелся без Ардуино, микроконтроллеров и программирования — уже хорошо!)

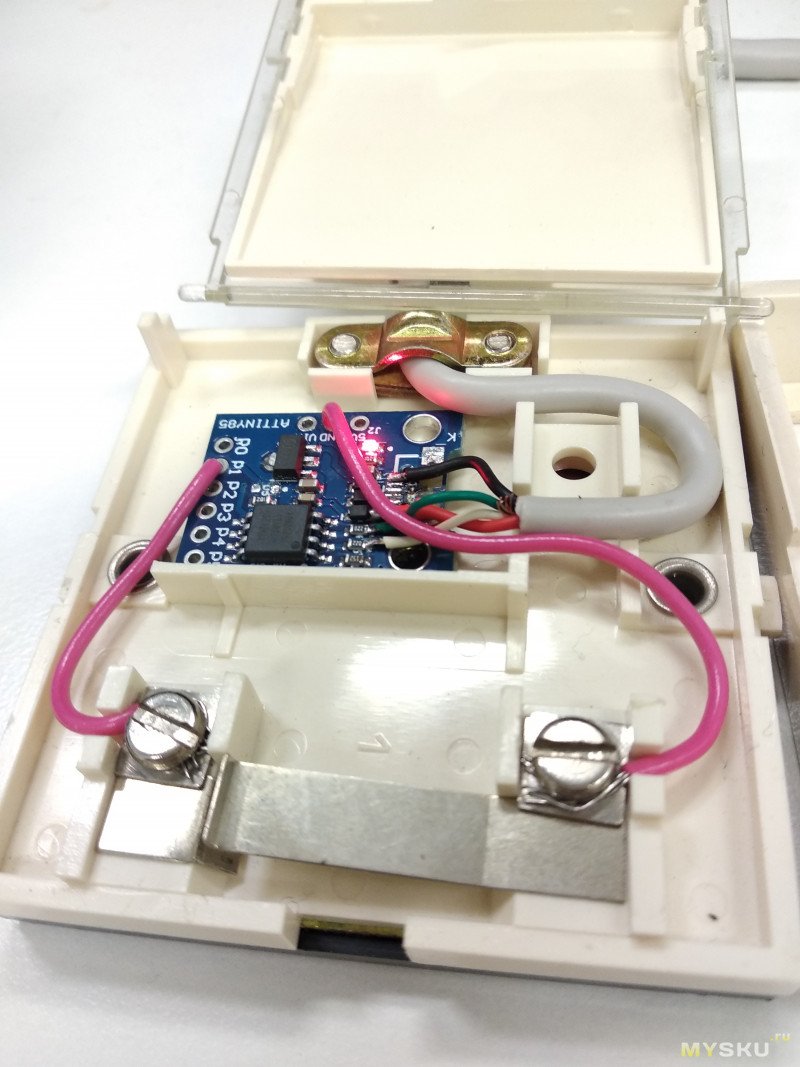

А насчет «микроконтроллера», да, я могу. На Диджиспарке сделал кнопку блокировки-разблокировки с вводом пароля для компьютера по следам публикации. Здесь почему-то данная статья пропала.
